焊接工艺设备

电路板焊接生产工艺流程及设备1.前言电路板焊接生产工艺是电子制造中非常重要的一个流程，其质量直接关系到电子产品的性能和稳定性。

本文将从生产工艺的角度介绍电路板的焊接工艺流程及相关设备。

2.生产工艺流程电路板焊接流程主要包括以下几步：PCB表面处理、贴片元件贴装、回流焊接、波峰焊接和质量检测。

2.1 PCB表面处理PCB表面处理主要包括化学镀铜、喷镀锡等步骤，通过这些步骤，可以在焊接前为PCB表面提供一层薄薄的金属保护膜，防止表面氧化。

2.2 贴片元件贴装在PCB表面处理完成后，需要将贴片元件贴到PCB表面上。

这一步骤需要使用穴位自动化贴片机，将元件准确地贴到PCB表面的标记点上。

2.3 回流焊接在贴片元件贴装完成后，需要对其进行回流焊接。

回流焊接设备通过加热PCB表面，使贴片元件的焊点融化与PCB表面粘结，从而完成焊接。

2.4 波峰焊接波峰焊接主要针对插件元件，需要将元件反面插入焊接口上，并在焊接过程中借助波形来完成。

波形焊接设备先预热焊接波形，再将PCB表面浸入波形中，使其与焊点融合在一起。

2.5 质量检测为了保证焊接的质量，需要进行质量检测。

通常通过焊点的外观检测，或通过X光或显微镜等设备，对焊点的结构进行分析和评估，来确保焊点的符合质量标准。

3.设备电路板焊接需要的设备主要包括：3.1 穴位自动化贴片机穴位自动化贴片机是将贴片元件定位在准确位置上的重要设备，其准确度直接影响到焊接质量。

3.2 回流焊接设备回流焊接设备是完成PCB表面焊接的主要设备，一般采用电热管、红外加热灯等方式来加热。

3.3 波形焊接设备波形焊接设备可以用来完成插件元件的焊接，其特点是可以根据焊接需求调整焊接波形。

3.4 X光或显微镜等质量检测设备X光或显微镜等设备可以用来对焊点进行质量检测，其特点是能准确地分析焊点的结构，保证焊接质量的可靠性。

4.结论电路板焊接工艺流程是电子制造生产的重要环节，其质量直接关系到电子产品的性能和稳定性。

焊接工艺-焊接方法与设备教案第一章：焊接概述1.1 焊接的定义与分类1.2 焊接过程的基本原理1.3 焊接技术的应用领域1.4 焊接工艺的基本要素第二章：电弧焊技术2.1 电弧焊的原理与特点2.2 电弧焊设备的选择与使用2.3 电弧焊工艺参数的选择与调整2.4 电弧焊操作技巧与注意事项第三章：气体保护焊技术3.1 气体保护焊的原理与特点3.2 气体保护焊设备的选择与使用3.3 气体保护焊工艺参数的选择与调整3.4 气体保护焊操作技巧与注意事项第四章：电阻焊技术4.1 电阻焊的原理与分类4.2 电阻焊设备的选择与使用4.3 电阻焊工艺参数的选择与调整4.4 电阻焊操作技巧与注意事项第五章：激光焊与电子束焊技术5.1 激光焊的原理与特点5.2 激光焊设备的选择与使用5.3 激光焊工艺参数的选择与调整5.4 激光焊操作技巧与注意事项5.5 电子束焊的原理与特点5.6 电子束焊设备的选择与使用5.7 电子束焊工艺参数的选择与调整5.8 电子束焊操作技巧与注意事项第六章：氩弧焊技术6.1 氩弧焊的原理与特点6.2 氩弧焊设备的选择与使用6.3 氩弧焊工艺参数的选择与调整6.4 氩弧焊操作技巧与注意事项第七章：埋弧焊技术7.1 埋弧焊的原理与特点7.2 埋弧焊设备的选择与使用7.3 埋弧焊工艺参数的选择与调整7.4 埋弧焊操作技巧与注意事项第八章：电渣焊与等离子弧焊技术8.1 电渣焊的原理与特点8.2 电渣焊设备的选择与使用8.3 电渣焊工艺参数的选择与调整8.4 电渣焊操作技巧与注意事项8.5 等离子弧焊的原理与特点8.6 等离子弧焊设备的选择与使用8.7 等离子弧焊工艺参数的选择与调整8.8 等离子弧焊操作技巧与注意事项第九章：焊接质量控制与检测9.1 焊接质量的定义与重要性9.2 焊接质量控制的方法与手段9.3 焊接质量检测的技术与设备9.4 焊接质量问题的原因分析与解决办法第十章：焊接安全与防护10.1 焊接安全的重要性与基本要求10.2 焊接过程中的安全措施与操作规范10.3 焊接环境保护与污染防治10.4 焊接事故的预防与处理第十一章：焊接工艺规程与工艺卡片11.1 焊接工艺规程的定义与作用11.2 焊接工艺规程的编制与实施11.3 焊接工艺卡片的制作与使用11.4 焊接工艺规程的更新与维护第十二章：自动化焊接技术12.1 自动化焊接系统的组成与原理12.2 自动化焊接设备的选择与使用12.3 自动化焊接工艺参数的优化12.4 自动化焊接技术的应用与发展趋势第十三章：焊接接头设计与工艺13.1 焊接接头的基本类型与特点13.2 焊接接头设计的原则与方法13.3 焊接接头工艺的制定与执行13.4 焊接接头质量评估与改进第十四章：焊接材料的选择与使用14.1 焊接材料的分类与性能14.2 焊接材料的选择原则14.3 焊接材料的储存与处理14.4 焊接材料的使用与质量管理第十五章：焊接技术创新与发展15.1 焊接技术发展的历史与现状15.2 新型焊接方法的研究与开发15.3 焊接技术在各个领域的应用拓展15.4 焊接技术发展的前景与挑战重点和难点解析本文教案主要围绕焊接工艺-焊接方法与设备进行讲解，内容丰富，知识点全面。

焊接钢管的生产工艺设备和工艺流程钢管是现代工业生产中重要的材料之一，用于供水、供气、输油、输气等领域。

钢管的生产工艺中，焊接工艺是一种常见的方法之一。

下面将介绍焊接钢管的生产工艺设备和工艺流程。

生产工艺设备焊接钢管的生产工艺中，涉及许多设备。

常用的设备包括：1. 钢板开平机钢板开平机用于钢板的矫正，在钢板卷制之前，需要将钢板矫正，使其平整。

这是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板剪切机钢板剪切机用于钢板的剪切。

在钢板开平之后，需要将钢板按照长度和宽度进行剪切，使其适合钢管的加工。

3. 焊管机焊管机是焊接钢管的关键设备。

通过焊接钢板形成的焊缝，可以将钢板连接成一条无缝的钢管。

焊管机根据不同的焊接方法，有不同的类型，如高频焊管机、埋弧焊管机等。

4. 切管机切管机主要用于钢管的切割。

钢管加工完成后，需要根据需要将其切割成不同的长度。

切管机可以精确地控制钢管的长度，保证钢管切割的精度。

5. 表面处理设备由于钢管在生产和运输过程中，会受到不同程度的腐蚀和污染，因此需要进行表面处理。

表面处理设备主要有喷砂机、清洗机等。

生产工艺流程焊接钢管的生产工艺流程分为四个步骤，分别是：1. 钢板预处理钢板预处理是指在钢板加工之前，需要进行的钢板开平、剪切和矫正等工作。

这个步骤是钢管生产的重要前置工作，可以保证钢板加工的质量。

2. 钢板成型钢板成型是将预处理好的钢板，通过焊管机将其连接成一条无缝的钢管。

这个步骤需要根据钢管的形状和尺寸，选择不同类型的焊管机，如高频焊管机、埋弧焊管机等。

3. 冷卷加工钢管成型之后，需要进行冷卷加工，即将钢管加工成一定的圆度和精度。

这个步骤需要利用切管机将钢管切割成不同的长度，然后进行冷卷加工。

4. 表面处理最后一个步骤是钢管的表面处理，即利用表面处理设备进行喷砂、清洗等工作，保证钢管的表面光洁、无污染和腐蚀。

焊接钢管的生产工艺涉及多个设备和步骤，需要精心设计和控制。

生产中需要及时检查和维护设备，并制定合理的生产流程，保证钢管的品质和精度。

钎焊工艺设备
1、钎焊工艺可选用热台、链式钎焊炉，并宜符合下列规定：
（1）表面积小或要求不高的腔体可在热台上焊接，表面积大、散热快或有特殊要求腔体可在烘箱或链式钎焊炉中进行；
（2）不需要使用助焊剂的焊料的钎焊，可采用回流焊进行钎焊密封；
（3）采用焊膏进行钎焊时，应选用红外热风回流炉或气相焊炉，带速或传递速度设置应使得组件不同部位受热均匀；
（4）采用预制焊片进行焊接时，应选用链式钎焊炉，并应采用惰性气氛或惰性加还原性气氛。

2、链式钎焊炉通过产品在炉膛内随网带的运行，经历“加热-焊料熔化-焊料冷却共晶”过程实现焊接，不应少于6个温区，并应通过设置各温区的加热温度、网带传送速度、送排风速率等主要工艺参数来获得适宜的共晶焊接“温度-时间”曲线，宜配置有工艺参数与焊接曲线实时监控与报警系统、出口接片装置以及供应氮气、氢气或氮氢混合气体等保护气氛的装置。

焊接工艺的常用设备及使用技巧焊接工艺是现代工业生产中一项重要的连接技术，它广泛应用于航空航天、汽车制造、建筑、能源等领域。

为了确保焊接质量和高效完成工作，使用适当的设备和掌握一些技巧是必不可少的。

本文将介绍焊接工艺中常用的设备以及使用技巧。

一、常用设备1. 焊接机器人随着自动化技术的发展，焊接机器人越来越广泛地应用于工业生产中的焊接工艺。

它具有高效、精确的特点，可以完成大批量的焊接任务。

焊接机器人可以根据预先设定的程序自动进行焊接操作，减少了人工操作的误差，并提高了焊接质量和生产效率。

2. 焊接电源焊接电源是焊接工艺中必不可少的设备之一。

常见的焊接电源有直流焊接电源和交流焊接电源。

直流焊接电源适用于焊接不锈钢、铝合金等材料，具有稳定的焊接电流和较好的控制性能。

而交流焊接电源适用于焊接碳钢等材料，具有较高的焊接速度和较低的能耗。

3. 焊接钳工具焊接钳是焊接工作中常用的辅助工具，用于夹持焊接材料，保持稳定的焊接位置。

焊接钳根据焊接需求的不同，有多种不同类型的设计，如长手柄钳、圆嘴钳等。

选择合适的焊接钳工具可以提高焊接的精度和效率。

4. 焊接面罩焊接过程中产生的强光和紫外线会对人眼造成伤害，因此使用焊接面罩是必要的。

焊接面罩能够有效地阻挡强光和紫外线，保护工人的眼睛免受损伤。

在选择焊接面罩时，要注重面罩的透明度和舒适度，以确保焊接过程的安全和舒适。

二、使用技巧1. 清洁焊接材料在进行焊接工作之前，应确保焊接材料的表面干净无油污。

因为焊接时，杂质和油污可能会阻碍焊接区域的热传导，导致焊接质量下降。

因此，使用溶剂或其他清洁剂对焊接材料进行清洗是非常必要的。

2. 控制电流和电压焊接电流和电压的选择对焊接接头的质量有很大的影响。

通常情况下，焊接材料越薄，所需的电流和电压越低。

在进行焊接操作时，应根据焊接材料的厚度和类型来调整电流和电压，以确保焊接接头的质量和稳定性。

3. 注意焊接速度焊接速度对焊接接头的质量同样至关重要。

电路板焊接生产工艺流程及设备
电路板焊接是电子制造过程中非常重要的环节，它涉及到电子元器件的安装和连接。

在现代电子制造中，电路板焊接已经成为一个相当成熟和广泛应用的工艺。

本文将介绍一些常见的电路板焊接生产工艺流程及设备。

1. 焊接前的准备工作
在进行电路板焊接之前，需要对电路板进行清洗、检查和涂覆保护层。

这些步骤可以提高焊接的质量和可靠性。

2. 钢网印刷
钢网印刷是电路板组件的一种常用工艺。

它可以将焊膏均匀地涂刷在电路板上，以便后续的组件安装。

3. 组件安装
组件安装是电路板焊接的关键步骤。

它通常采用自动化设备，如贴片机、波峰焊机和手工焊接。

贴片机可以在短时间内完成大批量元器件的安装，而手工焊接则更适合于小批量和特殊元器件的安装。

4. 焊接
焊接分为手工焊接和自动化焊接。

手工焊接需要熟练的技能和经验，以确保焊接的质量和可靠性。

而自动化焊接可以提高生产效率和一致性。

5. 检测和维修
电路板焊接完成之后，需要进行检测和维修。

检测可以通过目视检查、X光检测、高分辨率显微镜和测试仪器等方法进行。

如果发现
焊接质量不好或存在问题，就需要进行维修。

总之，电路板焊接的生产工艺流程和设备是多样化的，需要根据不同的生产要求和产品特点来选择合适的工艺流程和设备。

在电子制造行业中，电路板焊接一直是一个重要的环节，将在未来继续发挥重要作用。

焊装车间工艺设备培训讲义1. 引言焊装车间是制造企业中重要的生产环节之一，使用的工艺设备对产品质量和生产效率有着重要影响。

本讲义旨在对焊装车间工艺设备进行全面的培训，使学员对焊装车间工艺设备有深入的了解。

2. 工艺设备简介焊装车间的工艺设备包括焊接设备、装配设备、检测设备等多个方面。

下面将对每个方面的工艺设备进行简要介绍。

2.1 焊接设备2.1.1 电弧焊设备电弧焊设备是焊装车间中最常用的设备之一。

它包括电焊机、焊接电源、焊条等。

电弧焊设备可以根据焊接方式分为手工电弧焊设备和自动电弧焊设备。

2.1.2 气体保护焊设备气体保护焊设备常用于焊接质量要求较高的工件。

它采用惰性气体或活性气体作为保护气体，以防止焊接区域氧、氮等气体的污染。

2.1.3 焊接机器人焊接机器人是现代焊装车间的重要设备之一。

它能够代替人工完成焊接作业，提高生产效率和焊接质量。

2.2 装配设备焊装车间的装配设备主要包括各种装配线、工装夹具等。

它们用于将焊接完成的零部件进行组装，形成最终的产品。

2.3 检测设备检测设备在焊装车间中起到了重要的作用。

其中包括尺寸检测设备、检测夹具等。

这些设备可以对产品进行尺寸、外观等多方面的检测，以确保产品质量符合要求。

3. 工艺设备使用与维护3.1 工艺设备使用注意事项在使用焊装车间的工艺设备时，需要注意以下事项： - 操作人员必须经过专门的培训，熟悉设备的操作方法和安全规范。

- 检查设备的工作状态，确保设备正常运行，并及时发现和排除故障。

- 使用设备时要穿戴好个人防护装备，如焊接面罩、手套、防护服等。

- 操作完毕后，及时关闭设备电源，避免意外事故发生。

3.2 工艺设备维护为了确保焊装车间的工艺设备能够长时间稳定运行，需要进行定期的维护保养。

具体包括以下几个方面： - 定期清洁设备，避免灰尘和杂物进入设备内部。

- 定期进行设备润滑，确保设备零部件间的摩擦更小、使用更顺畅。

- 定期检查设备电气线路，确保电路正常，避免火灾和电击等危险。

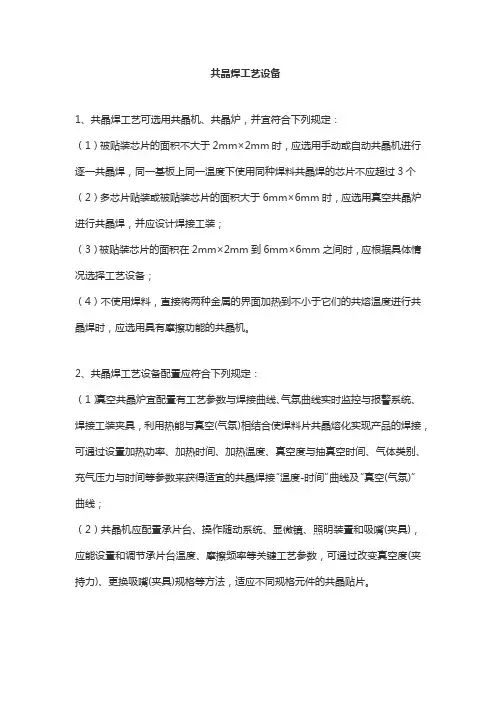

共晶焊工艺设备
1、共晶焊工艺可选用共晶机、共晶炉，并宜符合下列规定：
（1）被贴装芯片的面积不大于2mm×2mm时，应选用手动或自动共晶机进行逐一共晶焊，同一基板上同一温度下使用同种焊料共晶焊的芯片不应超过3个（2）多芯片贴装或被贴装芯片的面积大于6mm×6mm时，应选用真空共晶炉进行共晶焊，并应设计焊接工装；
（3）被贴装芯片的面积在2mm×2mm到6mm×6mm之间时，应根据具体情况选择工艺设备；
（4）不使用焊料，直接将两种金属的界面加热到不小于它们的共熔温度进行共晶焊时，应选用具有摩擦功能的共晶机。

2、共晶焊工艺设备配置应符合下列规定：
（1）真空共晶炉宜配置有工艺参数与焊接曲线、气氛曲线实时监控与报警系统、焊接工装夹具，利用热能与真空(气氛)相结合使焊料片共晶熔化实现产品的焊接，可通过设置加热功率、加热时间、加热温度、真空度与抽真空时间、气体类别、充气压力与时间等参数来获得适宜的共晶焊接“温度-时间”曲线及“真空(气氛)”曲线；
（2）共晶机应配置承片台、操作随动系统、显微镜、照明装置和吸嘴(夹具)，应能设置和调节承片台温度、摩擦频率等关键工艺参数，可通过改变真空度(夹持力)、更换吸嘴(夹具)规格等方法，适应不同规格元件的共晶贴片。
