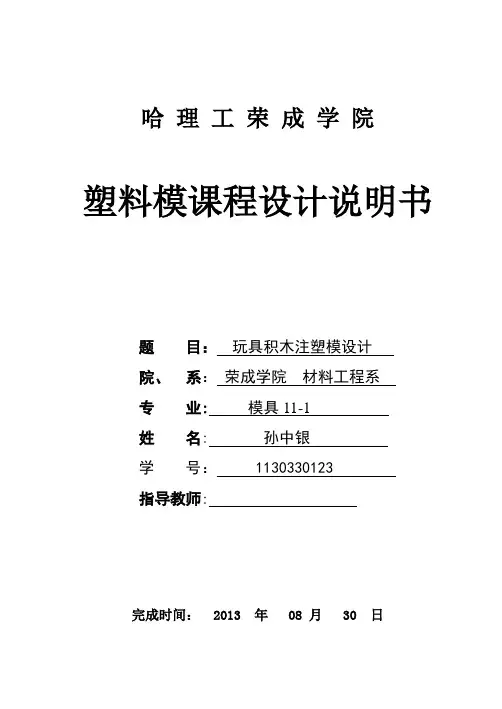

哈理工荣成学院塑料模课程设计说明书题目：玩具积木注塑模设计院、系：荣成学院材料工程系专业:模具11-1姓名: 孙中银学号： 1130330123指导教师:完成时间： 2013 年 08 月 30 日哈理工荣成学院塑料模课程设计任务书目录第1章塑件工艺分析 (3)1。

1 设计任务 (3)1.2 塑件工艺分析 (4)1。

2.1 材料工艺性分析 (4)1.2。

2 尺寸精度工艺性分析 (5)第2章模具结构设计 (6)2。

1模具总体方案确定 (6)2.1 成型设备的选择 (11)第3章模具材料及其热处理方案设计 (11)3.1 模具型芯型腔材料 (12)3.2 模具材料热处理方案 (12)第4章模具及注塑机的校核 (14)4。

1注塑机工艺参数的校核 (14)第5章模具总装图图5-1 (15)结论 (16)参考文献 (17)第1章塑件工艺分析1.1设计任务根据任务设计玩具积木三视图如下图1-11—1玩具积木三视图1-2玩具积木实物图已知技术参数：材料：ABS生产批量：大批量生产1.2塑件工艺分析1.2.1材料工艺性分析ABS是丙烯腈、丁二烯和苯乙烯三种单体聚合而成的非结晶型的高聚物.它是在聚丙乙烯基础上改性而发展起来的一种热塑性工程塑料。

由于聚苯乙烯的突出缺点是耐冲击性能较差，耐热性不够高，因而限制了它的应用范围。

而三种单体合成的ABS塑料是一种综合性能优良的在工程技术中广泛应用的新型塑料。

1.ABS塑料的使用性能：由于ABS是三种单体聚合而成的,因此它具有三种组成物的综合性能。

丙烯腈可使ABS具有较高的强度、硬度、耐热性及耐化学稳定性；丁二烯可使ABS具有弹性和较高的冲击强度；苯乙烯可使ABS具有优良的介电性能和成型加工性能。

由此可见，还可以通过改变组成物的比例，生产出不同品种的ABS塑料。

ABS塑料在一定的温度范围内具有较高的冲击强度和表面硬度及耐磨性；它的热变形温度为100℃左右,比聚苯乙烯、聚氯乙烯、聚酰胺都高；还具有一定的化学稳定性和良好的介电性能；此外它还有能与其他塑料和橡胶混溶等特性；其制品尺寸稳定性不好，表面光泽，可以抛光和电镀。

塑料模具设计说明书【范本模板】

塑料模具设计说明书【范本模板】

湖南工学院课程设计设计课题注塑模具设计设计学院机械工程学院设计班级成型1001班设计者姓名原育民设计时间2013 年 12月目录1. 塑件的工艺分析 (4)1。

1塑件的成型工艺性分析 (4)1。

1.1 塑件材料ABS的使用性能 (5)1.1。

2 塑件材料ABS的加工特性 (5)1.2 塑件的成型工艺参数确定 (6)2 模具的基本结构及模架选择 (6)2。

1 模具的基本结构 (6)2.1.1 确定成型方法 (6)2。

1。

2 型腔布置 (7)2.1.3 确定分型面 (7)2.1。

4 选择浇注系统 (8)2。

1。

5 确定推出方式 (8)2。

1.6 侧向抽芯机构 (9)2.1。

7选择成型设备 (9)2.2 选择模架 (11)2.2.1 模架的结构 (11)2。

2。

2 模架安装尺寸校核 (11)3 模具结构、尺寸的设计计算 (12)3.1 模具结构设计计算 (12)3。

1.1 型腔结构 (12)3.1.2 型芯结构 (12)3。

1.3 斜导柱、滑块结构 (12)3.1。

4 模具的导向结构 (12)3。

2 模具成型尺寸设计计算 (13)3。

2.1 型腔径向尺寸 (13)3。

2。

2 型腔深度尺寸 (13)3.2。

3 型芯径向尺寸 (14)3.2.4 型芯高度尺寸 (14)3。

3 模具加热、冷却系统的计算 (15)3。

3。

1 模具加热 (15)3.3.2 模具冷却 (15)4. 模具主要零件图及加工工艺规程 (16)4。

1 模具定模板零件图及加工工艺规程 (16)4.2 模具侧滑块零件图及加工工艺规程....... 错误!未定义书签。

4.3 模具动模板(型芯固定板）零件图及加工工艺规程 (17)5 模具总装图及模具的装配、试模.......................... 错误!未定义书签。

5。

1 模具的安装试模。

.。

.。

.。

..。

...。

..。

.。

...。

.。

.。

.。

.。

.。

.。

..。

..。

.。

.。

185.2。

塑料底座模具毕业设计说明书

塑料底座模具毕业设计说明书

第1章绪论1.1塑料成型在工业生产中的重要性1.1.1塑料及塑料工业的发展塑料是以树脂为主要成分的高分子有机化合物，简称高聚物。

塑料其余成分包括增塑剂、稳定剂、增强剂、固化剂、填料及其它配合剂。

塑料制件在工业中应用日趋普遍，这是由于它的一系列特殊的优点决定的。

塑料密度小、质量轻。

塑料比强度高；绝缘性能好，介电损耗低，是电子工业不可缺少的原材料；塑料的化学稳定性高，对酸、碱和许多化学药品都有很好的耐腐蚀能力；塑料还有很好的减摩、耐磨及减震、隔音性能也较好。

因此，塑料跻身于金属、纤维材料和硅酸盐三大传统材料之列，在国民经济中，塑料制件已成为各行各业不可缺少的重要材料之一。

塑料工业的发展阶段大致分为一下及个阶段：1.初创阶段 30年代以前，科学家研制分醛、硝酸纤维和聚酰胺等热塑料，他们的工业化特征是采用间歇法、小批量生产。

2.发展阶段 30年代，低密度聚乙烯、聚氯乙烯等塑料的工业化生产，奠定了塑料工业的基础，为其进一步发展开辟了道路。

3.飞跃阶段 50年代中期到60年代末，塑料的产量和数量不断增加，成型技术更趋于完善。

4.稳定增长阶段 70年代以来，通过共聚、交联、共混、复合、增强、填充和发泡等方法来改进塑料性能，提高产品质量，扩大应用领域，生产技术更趋合理。

塑料工业向着自动化、连续化、产品系列化，以及不拓宽功能性和塑料的新领域发展。

我国塑料工业发展较晚。

50年代末，由于万吨级聚氯乙稀装置的投产和70年代中期引进石油化工装置的建成投产，使塑料工业有了两次的跃进，于此同时，塑料成型加工机械和工艺方法也得到了迅速的发展，各种加工工艺都已经齐全。

塑料由于其不断的被开发和应用，加之成型工艺的不断发展成熟于完善，极大地促进了成型模具的开发于制造。

随着工工业塑料制件和日用塑料制件的品种和需求的日益增加，而且产品的更新换代周期也越来越短，对塑料和产量和质量提出了越来越高的要求。

1.1.2塑料成型在工业生产中的重要作用模具是工业生产中重要的工艺装备，模具工业是国民经济各部门发展的重要基础之一。

塑料模具毕业设计说明书2

塑料模具毕业设计说明书2

1 绪论课题背景模具是工业生产的基础工艺装备，以其生产制件所表现的高精度、高复杂程度、高一致性、高生产效率和低耗能耗材，愈来愈引发国民经济各产业部门的重视。

国外将模具比喻为“工业之母”、“金钥匙”、“进入富裕社会的原动力”。

日、美等工业发达国家模具的产值早已超过了机床工业的产值。

模具技术已成为衡量一个国家产品制造水平的重要标志之一。

模具技术是精密成形技术中的一项关键技术。

模具既直接为高新技术产业化服务，又大量采用高新技术，如CAD/CAE/CAM，新工艺、新材料，各类先进制造技术及装备等，模具工业已成为高新技术产业的重要组成部份。

由于模具在各行业中应用日趋普遍，我国模具总量又供不该求，因此模具已成为许多工业产品进展的“瓶颈”。

日前，我国模具行业的生产企业和职工总数活着界上的排名已跃居第一，生产销量排名世界第三。

可是，由于创新能力弱，行业关键技术难以冲破，使得我国模具行业长期以来面临着“低端竞争、高端入口”的为难局面。

据了解，在我国目前的模具企业中，产值过亿的企业只有20多家，中型企业几十家，其余都是小型企业，多数只有几十名职工，百十万元产值，很多企业仍然采用传统的作坊式的管理方式。

技术水平掉队，生产效率低，这使得我国几乎所有的模具企业都只能生产中低档的模具产品，而高中档产品只能大量入口。

2008年，由美国次债危机引发的国际金融危机并无随着各国政府救市计划的实施而减缓，反而开始扩散到实体经济，并逐渐蔓延到世界的各个角落、各个行业，并有可能进而向经济危机转化。

受全世界金融危机的影响，中国经济出现了增速放缓的现象，加上本钱上升、效益下滑等因素，已影响到部份企业的投资意愿和能力，进而对消费增加组成制约。

我国塑料模具的进展现状装备制造业在2007年的迅速进展，尤其是汽车和电子电器产品的高速增加，为模具工业的进展营造了良好的市场环境。

虽然统计数据尚未出来，但按照产需两旺、持续高速运行的进展态势分析，模具行业2007年的进展速度要高于上年的18%，可望达到20%以上。

塑料模具设计说明书正文.doc

塑料模具设计说明书正文.doc

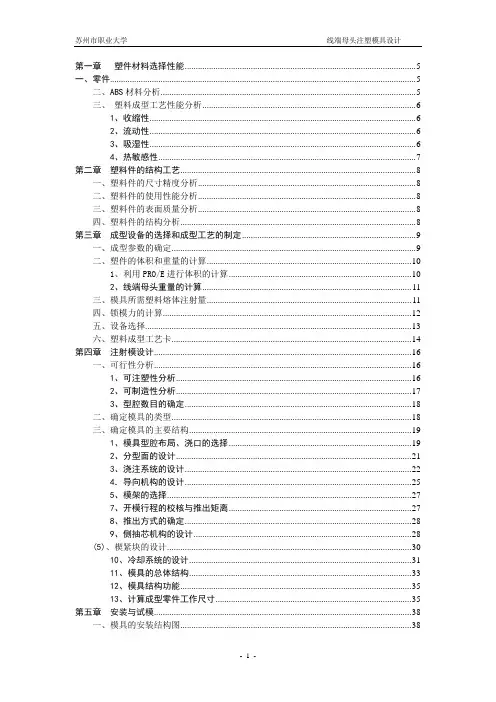

第一章塑件材料选择性能 (5)一、零件 (5)二、ABS材料分析 (5)三、塑料成型工艺性能分析 (6)1、收缩性 (6)2、流动性 (6)3、吸湿性 (6)4、热敏感性 (7)第二章塑料件的结构工艺 (8)一、塑料件的尺寸精度分析 (8)二、塑料件的使用性能分析 (8)三、塑料件的表面质量分析 (8)四、塑料件的结构分析 (8)第三章成型设备的选择和成型工艺的制定 (9)一、成型参数的确定 (9)二、塑件的体积和重量的计算 (10)1、利用PRO/E进行体积的计算 (10)2、线端母头重量的计算 (11)三、模具所需塑料熔体注射量 (11)四、锁模力的计算 (12)五、设备选择 (13)六、塑料成型工艺卡 (14)第四章注射模设计 (16)一、可行性分析 (16)1、可注塑性分析 (16)2、可制造性分析 (17)3、型腔数目的确定 (18)二、确定模具的类型 (18)三、确定模具的主要结构 (19)1、模具型腔布局、浇口的选择 (19)2、分型面的设计 (21)3、浇注系统的设计 (22)4．导向机构的设计 (25)5、模架的选择 (27)7、开模行程的校核与推出矩离 (27)8、推出方式的确定 (28)9、侧抽芯机构的设计 (28)(5)、楔紧块的设计 (30)10、冷却系统的设计 (31)11、模具的总体结构 (33)12、模具结构功能 (35)13、计算成型零件工作尺寸 (35)第五章安装与试模 (38)一、模具的安装结构图 (38)二、模具工作过程 (40)三、模具的安装试模 (40)1、试模前的准备 (40)2、模具的安装及调试 (41)3、试模 (41)4、检验 (42)结论 (43)设计心得 (44)主要参考文献、资料 (45)绪论模具在工业中的地位模具是工业生产中重要工艺装备，模具工业是国民经济个部门发展的重要基础之一。

随着机械工业、电子工业、航空工业、仪器仪表工业和日常用品工业的发展，塑件成型制件的需求越来越多，质量要求也越来越高，这就要求成型塑件模具的开发、设计与制造水平也越来越高。

塑料模具课程(毕业)设计说明书

塑料模具课程(毕业)设计说明书

塑料模具课程（毕业）设计说明书设计题目_________________________________院（系）_________专业班级____________学号___________设计人_________________________指导教师_______________________完成日期______年_____月______日1.1支承座注射模设计本课程设计为一支承座，如图1-1所示。

塑件结构比较简单，塑件质量要求是不允许有裂纹、变形缺陷，脱模斜度30′-1°；材料要求为ABS，生产批量为大批量，塑件公差按模具设计要求进行转换。

1.1.1塑件成型工艺性分析1.塑件的分析(1)外形尺寸该塑件壁厚为2mm，塑件外形尺寸不大，塑料熔体流程不太长，塑件材料为热塑性塑料，流动性较好，适合于注射成型。

(2)精度等级塑件每个尺寸的公差不一样，任务书已给定尺寸公差，未注公差的尺寸取公差为MT3级。

(3)脱模斜度ABS的成型性能良好，成型收缩率较小，参考文献（1）表选择塑件上型芯和凹模的统一脱模斜度为1°。

2.ABS工程材料的性能分析ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS 材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

ABS是一种综合性能十分良好的树脂，无毒，微黄色，在比较宽广的温度范围内具有较高的冲击强度，热变形温度比PA、PVC高，尺寸稳定性好，收缩率在0.4%-0.8%范围内，若经玻纤增强后可以减少到0.2%-0.4%，而且绝少出现塑后收缩。

塑料模具设计毕业设计说明书

塑料模具设计毕业设计说明书

2 塑件零件图分析
2.1 零件的功用与经济性分析
隔弧板应用于电器配件，成本较高，但生产批量为中批，采用注射模成型经 济性较好。
1
2.2 塑件工艺性分析
2.2.1 塑料原材料分析 材料 ABS，它是以丙烯晴、丁二烯和苯乙烯聚合而成的塑料，ABS 树脂是五 大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优 良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还 可以进行表面喷镀金属、 电镀、 焊接、 热压和粘接等二次加工， 广泛应用于机械、 汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性 工程塑料。ABS 树脂是目前产量最大，应用最广泛的聚合物，它将 PS，SAN，BS 的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS 是丙 烯腈、丁二烯和苯乙烯的三元共聚物，A 代表丙烯腈，B 代表丁二烯，S 代表苯 乙烯。 一般性能 ABS 外观为不透明呈象牙色粒料， 其制品可着成五颜六色， 并具有高光泽度。 ABS 相对密度为 1.05 左右，吸水率低。ABS 同其他材料的结合性好，易于表面印 刷、涂层和镀层处理。ABS 的氧指数为 18～20，属易燃聚合物，火焰呈黄色，有 黑烟，并发出特殊的肉桂味。 力学性能 ABS 有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS 的耐磨性优良， 尺寸稳定性好， 又具有耐油性， 可用于中等载荷和转速下的轴承。 ABS 的耐蠕变性比 PSF 及 PC 大，但比 PA 及 POM 小。ABS 的弯曲强度和压缩强度 属塑料中较差的。ABS 的力学性能受温度的影响较大。 热学性能 ABS 的热变形温度为 93~118℃，制品经退火处理后还可提高 10℃左右。ABS 在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。 电学性能 ABS 的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数 环境下使用。 环境性能 ABS 不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，

塑料模具设计与制造毕业设计说明书

塑料模具设计与制造毕业设计说明书

目录论文摘要 (2)引言 (3)第一章设计任务 (4)技术要求 (4)塑件的工艺分析 (4)第二章模具工作零件的设计与计算 (6)第三章模具的结构分析与设计 (7)分型面的选择和确定 (7)型腔的确定 (8)推出机构的选择 (8)排气结构的设计 (9)冷却系统的设计 (10)第四章模架的确定 (12)结束语 (13)参考文献 (14)摘要通过设计可使我巩固所学的专业理论；进一步掌握注射模具设计和成型零件加工工艺制定的方法；提升测量、绘图、查阅资料、文献翻译、应用专业软件等方面的能力与水平；能够得到全面、系统工程实践能力训练；培养和造就我的创新能力和工程意识、严谨的科学态度、逻辑思维方式、求实的工作作风及正确的科学研究方法。

从而增强我的就业竞争力，为今后的实际工作打下良好的基础。

本课题来源于生产实际，综合运用在学期间所学理论知识和技能，掌握塑料注射模具与成型零件加工工艺设计的步骤和方法，所设计模具结构合理、工艺性好、装配维修方便和经济。

可以熟悉设计开发模具的过程,培养独立思考能力，检验学习效果和动手能力，提高工程实践能力，为将来实际工作打下坚实的基础。

关键词专业工艺能力引言模具是制造业的重要工艺基础。

目前，电子、汽车、电机、电器、仪器、仪表、家电、通讯和军工等产品中，60％－80％的零部件，都要依靠模具成型。

用模具成型的制件所表现出来的高精度、高复杂性、高一致性、高生产率和低消耗，是其他加工制造方法所无法比拟的。

且模具在很大程度上决定着产品的质量、效益和开发能力。

调研与市场分析发现塑料模具设计与制造方面的人才需求量很大，尤其是具备一定工程素质和实际工作能力的毕业生很受用人单位欢迎。

通过设计可使我巩固所学的专业理论；进一步掌握注射模具设计和成型零加工工艺制定的方法；提升测量、绘图、查阅资料、文献翻译、应用专业软件等方面的能力与水平；使学生能够得到全面、系统工程实践能力训练；培养和造就我的创新能力和工程意识、严谨的科学态度、逻辑思维方式、求实的工作作风及正确的科学研究方法。

(完整版)塑料模具毕业设计说明书

(完整版)塑料模具毕业设计说明书

§1—1 塑料分析常用塑料塑料分为热固性塑料和热塑性塑料两大类。

常用的塑料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、丙烯睛丁二烯—苯乙烯树脂(ABS)、聚甲基丙烯酸甲脂（PMMA）、聚酰氨（PA）、聚甲醛（POM）、聚碳酸脂（PC）、聚对苯二甲酸乙二醇脂（PETP）、聚四氟乙烯（PTFE）、酚醛塑料（PF）、氨基塑料。

模具设计时要求塑件应具有满足使用目的功能,并达到一定的技术指标. 该塑件要求大批量生产、精度一般。

根据其用途产品要求材料热稳定好，表面光洁，无毒，ABS材料完全满足这些要求，因此本产品采用ABS 材料比较适合。

ABS塑料由于具有较大的机械强度和良好的综合性能，在电子工业、机械工业、交通运输、建筑材料、玩具制造等工业中占有重要地位，特别是稍微大点的箱体结构以及受力元件，需要电镀的装饰件更是离不开这种塑料。

这里对ABS塑料注塑工艺分析如下：（1）ABS塑料的干燥ABS塑料的吸湿性和对水分的敏感性较大，在加工前进行充分的干燥预热，不但能消除水汽造成的制件表面烟花状泡带、银丝，而且还有助于塑料的塑化，减少制件表面的色斑和云纹。

ABS原料要控制水分在0.3%以下，注塑前的干燥条件是：干冬季节在75～80℃以下，干燥2～3h，夏季雨水天在80～90℃以下，干燥4～8小时如制件要达到特别良好的光泽或制件本身复杂，干燥时间更长，达8～16h。

因微量水汽的存在导致制件表面雾斑是往往被忽略的一个问题。

最好将机台的料斗改装成热风料斗干燥器，以免干燥好的ABS在料斗中再度吸潮，但这种料斗要加强湿度监控，在生产偶然中断时，防止料的过热。

（2）注射温度ABS塑料的温度与熔融粘度的关系有别于其他无定型塑料。

在融化过程温度升高时，其熔融实际上降低很小，但一旦达到塑化温度.（适宜加工的温度范围）如果继续盲目升温必将导致耐热性不太高的ABS的热降解反应而使熔融粘度增大，注塑更困难，塑件的机械性能也下降了。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

塑料模具毕业设计说明书范本(doc 42页)目录1 绪论1.1 我国模具技术的现状及今后发展趋势20世纪80年代开始，发达工业国家的模具工业已从机床工业中分离出来，并发展成为独立的工业部门，其产值已超过机床工业的产值。

改革开放以来，我国的模具工业发展也十分迅速。

近年来，每年都以15％的增长速度快速发展。

许多模具企业十分重视技术发展。

加大了用于技术进步的投入力度，将技术进步作为企业发展的重要动力。

此外，许多科研机构和大专院校也开展了模具技术的研究与开发。

模具行业的快速发展是使我国成为世界超级制造大国的重要原因。

今后，我国要发展成为世界制造强国，仍将依赖于模具工业的快速发展，成为模具制造强国。

中国塑料模工业从起步到现在，历经了半个多世纪，有了很大发展，模具水平有了较大提高。

在大型模具方面已能生产48"（约122cm）大屏幕彩电塑壳注射模具，精密塑料模方面，以能生产照相机塑料件模具，多形腔小模数齿轮模具及塑封模具。

经过多年的努力，在模具CAD/CAE/CAM技术，模具的电加工和数控加工技术，快速成型与快速制模技术，新型模具材料等方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面作出了贡献。

尽管我国模具工业有了长足的进步，部分模具已达到国际先进水平，但无论是数量还是质量仍满足不了国内市场的需要，每年仍需进口10多亿美元的各类大型，精密，复杂模具。

与发达国家的模具工业相比，在模具技术上仍有不小的差距。

今后，我国模具行业应在以下几方面进行不断的技术创新，以缩小与国际先进水平的距离：（1）注重开发大型、精密、复杂模具；随着我国轿车、家电等工业的快速发展，成型零件的大型化和精密化要求越来越高，模具也将日趋大型化和精密化。

（2）加强模具标准件的应用；使用模具标准件不但能缩短模具制造周期，降低模具制造成本而且能提高模具的制造质量。

因此，模具标准件的应用必将日渐广泛。

（3）推广CAD/CAM/CAE技术；模具CAD/CAM/CAE技术是模具技术发展的一个重要里程碑。

实践证明，模具CAD/CAM/CAE技术是模具设计制造的发展方向，可显著地提高模具设计制造水平。

（4）重视快速模具制造技术，缩短模具制造周期；随着先进制造技术的不断出现，模具的制造水平也在不断地提高，基于快速成形的快速制模技术，高速铣削加工技术，以及自动研磨抛光技术将在模具制造中获得更为广泛的应用。

1.2 注射成型原理注射模又称注塑模，注射成型是根据金属压铸成型原理发展起来的，首先将颗粒或粉状的塑料原料加入到注射机的料筒中，经过加热熔融成粘流态，然后在柱塞或螺秆的推动下，以一定的流速通过料筒前端的喷嘴或模具的浇注系统注射入闭合的模具行腔中，经过一定时间后，塑料在模内硬化定型，接着打开模具，从模内脱出成型的塑件。

注射模主要用于热塑性塑料的成型。

注射成型原理：首先注射机的合模机构带动模具的活动部分从左向右移动，最终与模具的固定部分闭合，然后注射机的柱塞（螺杆）将由料斗中落入料筒里的粒料或粉料向前推进，与此同时，料筒中已经熔融成黏流态的塑料，在柱塞（螺杆）的高度和高压的推动下，通过料筒前端的喷嘴和模具浇注系统以较高的速度注入已经闭合的模具型腔中，充满型腔的通体在受压情况下，经冷却固化而保持型腔所赋予的形状。

最后，柱塞（螺杆）复位，料斗中的料又落入料筒，注射机的合模机构带动模具的动模部分向左运动而打开模具，模具的推出机构将塑件推出模具，至此完成一个成型周期，如此周而复始的进行注射成型。

2 塑件的工艺性分析塑件的工艺性分析包括:塑件的原材料分析、塑件的尺寸精度分析、塑件表面质量和塑件的工艺性分析。

2.1 塑件材料选择通常，选择塑件的材料依据是它所处在的工作环境及使用性能的要求，以及原材料厂家提供的材料性能数据。

对于常温工作状态下的结构件来说，要考虑的主要是材料的力学性能，如屈服应力、弹性模量、弯曲强度、表面硬度等；其次才是成型难易和经济性问题,以下是对几种常用塑料材料的性能对比，如表2-1所示：材料最终选定为ABS.2.2 ABS概述ABS( Acrylonitrile - Butadiene - Styrene)俗称超不碎胶，是一种高强度改性PS，由丙烯腈、丁二烯和苯乙烯三种组元以一定的比例共聚而成，化学结构式为：[ ( CH2 CH )x ( C2H3 C2H3 )y ( CH2 CH )z ]nCN图2-1三元结构的ABS兼具各组分的多种固有特性：丙烯腈能使制品有较高的强度和表面硬度，提高耐化学腐蚀性和耐热性；丁二烯使聚合物有一定的柔顺性，使制件在低温下具有一定的韧性和弹性、较高的冲击强度而不易脆折；苯乙烯使分子链保持刚性，使材质坚硬、带光泽，保留了良好的电性能和热流动性，易于加工成型和染色。

ABS本色为浅象牙色，不透明，无毒无味，属于无定形塑料。

粘度适中，它的熔体流动性和温度、压力都有关系，其中压力的影响要大一些。

属于减敏性塑料。

2.2.1 ABS塑料的主要优点综合性能比较好：机械强度高；抗冲击能力强，低温时也不会迅速下降；缺口敏感性较好；抗蠕变性好，温度升高时也不会迅速下降；有一定的表面硬度，抗抓伤；耐磨性好，摩擦系数低；电气性能好，受温度、湿度、频率变化影响小；耐低温达-40℃；耐酸、碱、盐、油、水；可以用涂漆、印刷、电镀等方法对制品进行表面装饰；较小的收缩率，较宽的成型工艺范围。

2.2.2 ABS塑料的主要缺点不耐有机溶剂，会被溶胀，也会被极性溶剂所溶解；耐候性较差，特别是耐紫外线性能不好；耐热性不够好。

普通ABS的热变形温度仅为95℃~98℃。

综上所述，ABS是一类较理想的工程塑料，为各行业所广为采用。

航空、造船、机械、电气、纺织、汽车、建筑等制造业都将ABS作为首选非金属材料。

其综合性能优异，具有较高的力学性能，流动性好，易于成型；成型收缩率小，理论计算收缩率为0.5％；溢料值为0.04 mm；比热容较低，在模具中凝固较快，模塑周期短，制件尺寸稳定，表面光亮。

2.3 塑件形状分析塑件的造型如图1-1图2-2（1）从图纸上分析,该塑件的外形对称,壁厚均匀,且符合最小壁厚要求。

（2）该塑件需用三个侧抽型和两个斜顶杆，以便于塑件的取出。

（3）该塑件的未注公差按MT5级公差要求。

结论:该塑件可采用注射成型加工,且加工性能较好,但成型以后需要设置侧抽芯机构才能将塑件顺利脱出.3.注塑工艺性的分析3.1 计算塑件的体积估算塑件体积和质量：cm，收缩率为，计算其平该产品材料为ABS，查书本得知其密度为1.13-1.14g/3均密度为1.135 g/3cm，平均收缩率为0.6﹪。

使用UGNX软件画出三维实体图，软件能自动计算出所画图形浇道凝料和塑件的体积。

另预置浇道凝料为330cm，因此估算塑件体积为3138cm。

170cm。

由于该塑件选择一模一腔的方式，因此估算出需要塑料的体积为33.2 注塑机的初步选择注塑机的主要参数有公称注射量，注射压力、注射速度、塑化能力、锁模力、合模装置的基本尺寸，开合模速度，空循环时间等。

这些参数是设计，制造，购买和使用注塑机的主要依据。

（1）公称注塑量：指在对空注射的情况下，注射螺杆或柱塞做一次最大注射行程时，注射装置所能达到的最大注射量，反映了注塑机的加工能力。

（2）注射压力：为了克服熔料流经喷嘴，浇道和型腔时的流动阻力，螺杆(或柱塞)对熔料必须施加足够的压力，我们将这种压力称为注射压力。

（3）注射速率：为了使熔料及时充满型腔，除了必须有足够的注射压力外，熔料还必须有一定的流动速率，描述这一参数的为注射速率或注射时间或注射速度。

塑件成型所需的注射总量应小于所选注塑机的注射容量.注射容量以容积(3cm )表示时,塑件体积(包括浇注系统)应小于注塑机的注塑容量,其关系是:（3-1）（3-2）式中V 件- 塑件与浇注系统的体积(3cm )V 注- 注射机注射容量(3cm )0.8- 最大注射容量利用系数根据塑件的原材料分析,查相关手册得知该塑件的原材料所需的注射压力为60-100Mpa ,由于塑件的尺寸较大,型芯较多,所以选择较大的注射压力=90Mpa P 成.模具所需的注射压力应小于或等于注射机的额定注射压力,其关系按下式:P P ≤注成 (3-3)90pa P M ≥注式中P 成- 塑件成型是所需的压力(Mpa )P 注- 所选注射机的额定注射压力(Mpa )模具所需的最大锁模力应小于或等于注射机的额定锁模力,其关系式如下:P F P ≤腔锁(3-4)9025560=2300400N=2300.4kN P ≥⨯式中P 腔- 模具型腔压力,取90MPaF - 塑件与浇注系统在分型面上的投影面积(3mm )P 锁- 注射机额定锁模力( N )再根据塑件形状及尺寸采用一模一腔的模具结构,由以上数据,相关资料初选螺杆式注塑机:XS-ZY-500 .它的注射容量为5003cm ,注塑压力为145Mpa ,锁模力为3500kN ,均满足以上条件.3.3 塑件塑料的注射工艺参数0.8V V ≤注件0.8V V ≥件注3170=212.5cm0.8≥表3-1ABS 注射成型工艺参数见下表,试模时,可根据实际情况作适当调整3.4 填写塑件工艺卡对塑件使用moldflow2010进行模流分析，参数如下： 1、 材料使用ABS 工程塑料 2、 使用XS-ZY-500注塑机分析后得到注塑填充的时间如图3-1所示：图3-1该塑件所需的填充时间为2.186s 塑件的冷却时间如图3-2：预热和干燥 温度t/℃: 80-95成型时间/s注射时间 0-5 时间τ/h: 4-5保压时间 15-30料筒温度t/℃ 后段 150-170 冷却时间 15-30 中段 165-180总周期40-70 前段180-200 螺杆转速n /(1minr -⋅)30-60 喷嘴温度t/℃ 170-180后处理方法 红外线灯 烘箱 模具温度t/℃ 50-80 温度t/℃ 70 注射压力p/Mpa60-100时间τ/h2-4多旋钮控制器面板工艺卡片零件名称多旋钮控制器面板材料牌号ABS 设备型号XS-ZY-500 装配图号材料定额每模件数1件图3-2塑件所需的冷却时间为121.8s填写成型工艺卡片4 模具设计注射模结构设计主要包括: 分型面的选择、模具型腔数目的确定及型腔的排列、浇注系统设计、型芯、型腔结构的确定、推件方式、侧抽芯机构的设计、模具结构零件设零件图号 09403070119-17单件质量 241.2g工装号材料干燥 设备 温度/℃80-85 时间/h2-3 料筒温度 后段/℃150-170 中段/℃165-180 前段/℃180-200 喷嘴/℃170-180 模具温度/℃ 50-80 时间 注射/s2.186 冷却与保压/s 121.8 压力注射压力/ Mpa49.97 后处理温度/℃ 烘箱 70 时间定额 辅助/min0.5 时间/h2-4单件/min2.4计等内容。
