PLC检测复习部分

1. S7-200型PLC的定时器包括（）（）（）三种类型。

2. S7-200系列PLC的（）与（）两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。

3. PLC由两种操作模式，即和。

4. 在PLC运行的第一个扫描周期为ON的特殊存储器位是（）。

5. CPU224系列PLC共有（）个高速计数器，其中只有1种工作模式的是（）和（）。

6. PLC的输入模块一般使用（）来隔离内部电路和外部电路。

7. PLC的输出接口类型有( ) 、( )与( ）。

8. EM235模拟量模块最多可连接（）个模拟量输入信号。

9. PLC的运算和控制中心是。

10. S7-200系列PLC的串行通信口可以由用户程序来控制，这种由用户程序控制的通信方式称为（）。

11. 如果系统负载变化频繁，则最好选用型输出的PLC。

12. 对于系统输出的变化不是很频繁，建议优先选用型输出模块。

13. 在第一个扫描周期接通可用于初始化子程序的特殊存储器位是（）。

14. 中断程序标号指令的语句表指令的格式INT，n，其中n指的是（）。

15. （）可以输出一串占空比为50%的脉冲，用户可以控制脉冲的周期和个数，（）可以输出一串占空比可调的脉冲，用户可以脉冲的周期和脉宽。

16. 定时器中断由1ms延时定时器和产生。

17. 定时器T32分辨率（）ms，采用（）方式刷新。

18. 顺序控制继电器指令包括三个指令。

19. 子程序可以嵌套，嵌套深度最多为层。

20. PLC运行时总是ON的特殊存储器位是（）。

21. 用来计数比CPU扫描速率还要快的事件的是（）。

22. 其常开触点（），常闭触点（）。

复位输入电路(R)（）时计数器被复位，复位后其常闭触点（），当前值为（）。

23. S7-200CPU的中断源大致可分为：，，。

24. 可编程序控制器主要由（）、（）、（）、（）组成。

25. VD200是S7-200 PLC的（）存储器，其长度是（）位。

电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。

主令电器有按钮、转换开关等。

位置开关分为直动式、滚动式和微动式。

从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。

线圈做成有支架式，形式较扁。

因为直流电磁铁不存在电涡流的现象。

电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。

三相异步电机一般有直接启动和减压启动两种方法。

三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。

电气制动方法有反接制动、能耗制动、发电制动和电容制动等。

PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。

可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。

PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。

PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。

PLC工作原理：采用循环扫描的工作方式。

全过程扫描一次所需的时间称为扫描周期。

PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。

PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。

FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。

期末复习参考题（仅供参考）一、填空题1、可编程控制器的硬件组成与微型计算机相似，其主机由cpu、存储器、输入偷岀接口、电源等几大部分组成。

2、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP模式。

（RUN STOP3、 F1-40E是F1系列PLC的扩展单元（基本单元，扩展单元）。

4、输出指令不能用于输入映像寄存器。

5、PLC需要通过 PC/PPI电缆与微机连接。

6、状态转移图中的状态有负载驱动、转移条件、转移方向三个要素。

7、使用手编器成批写入空指令（清零）的步骤是W NOP- A— GO- GO 。

8、为使PLC I/O接口具有良好的抗干扰能力，设计上采用了 RC滤波电路和光电隔离电路技术。

9、 F1系列可编程控制器，0.1s定时器的定时范围是：0.1〜999s。

10、三菱F1系列PLC中，能产生初始化脉冲的特殊继电器是：M71 。

11、P LC编程语言有：梯形图和指令语句、顺序功能图等几种。

12、完成用户程序分为三个阶段：输入处理阶段、程序处理阶段、输岀刷新阶段。

13、状态转移图一般可分为单流程图、选择性流程图、并行性流程图和跳转与循环流程图。

14、M C为主控指令 MCR为主控复位指令，其意义相当是“总开关”。

15、P LC的软件包含系统软件及应用软件二大部分。

16、中央处理器（CPU）是PLC的核心部件，它是在系统程序的控制下执行用户的应用程序。

17、 PLC输入输岀接点的连接方式有汇点方式和独立方式。

18、 SET指令称为置位指令，其功能是驱动线圈，使其具有自锁功能，维持接通状态。

19、输入输出信号有开关量、模拟量、数字量三种类型。

20、可编程控制器的输出有三种形式：分别是晶闸管输出、继电器输出、晶体管输出。

二、选择题1、PLC中各个继电器工作在（A ）A、串行状态B、并行状态C、串并行状态都可以2、以下指令中，不带操作数的是（ C ）A、MCB、ORC、ORBD、ANI3、三菱系统PLC的主要编程元件有，输岀继电器、状态器、计数器、辅助继电器等。

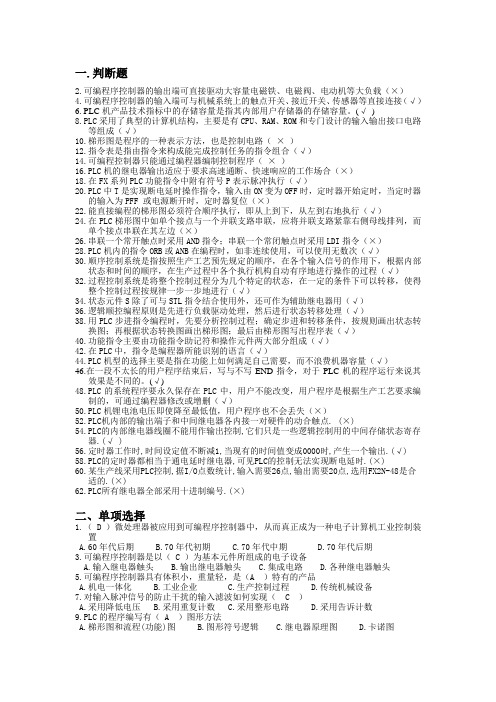

一.判断题2.可编程序控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载（×）4.可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接（√）6. PLC机产品技术指标中的存储容量是指其内部用户存储器的存储容量。

(√)8.PLC采用了典型的计算机结构，主要是有CPU、RAM、ROM和专门设计的输入输出接口电路等组成（√）10.梯形图是程序的一种表示方法，也是控制电路（×）12.指令表是指由指令来构成能完成控制任务的指令组合（√）14.可编程控制器只能通过编程器编制控制程序（×）16.PLC机的继电器输出适应于要求高速通断、快速响应的工作场合（×）18.在FX系列PLC功能指令中附有符号P表示脉冲执行（√）20.PLC中T是实现断电延时操作指令，输入由ON变为OFF时，定时器开始定时，当定时器的输入为PFF 或电源断开时，定时器复位（×）22.能直接编程的梯形图必须符合顺序执行，即从上到下，从左到右地执行（√）24.在PLC梯形图中如单个接点与一个并联支路串联，应将并联支路紧靠右侧母线排列，而单个接点串联在其左边（×）26.串联一个常开触点时采用AND指令；串联一个常闭触点时采用LDI指令（×）28.PLC机内的指令ORB或ANB在编程时，如非连续使用，可以使用无数次（√）30.顺序控制系统是指按照生产工艺预先规定的顺序，在各个输入信号的作用下，根据内部状态和时间的顺序，在生产过程中各个执行机构自动有序地进行操作的过程（√）32.过程控制系统是将整个控制过程分为几个特定的状态，在一定的条件下可以转移，使得整个控制过程按规律一步一步地进行（√）34.状态元件S除了可与STL指令结合使用外，还可作为辅助继电器用（√）36.逻辑顺控编程原则是先进行负载驱动处理，然后进行状态转移处理（√）38.用PLC步进指令编程时，先要分析控制过程；确定步进和转移条件，按规则画出状态转换图；再根据状态转换图画出梯形图；最后由梯形图写出程序表（√）40.功能指令主要由功能指令助记符和操作元件两大部分组成（√）42.在PLC中，指令是编程器所能识别的语言（√）44.PLC机型的选择主要是指在功能上如何满足自己需要，而不浪费机器容量（√）46.在一段不太长的用户程序结束后，写与不写END指令，对于PLC机的程序运行来说其效果是不同的。

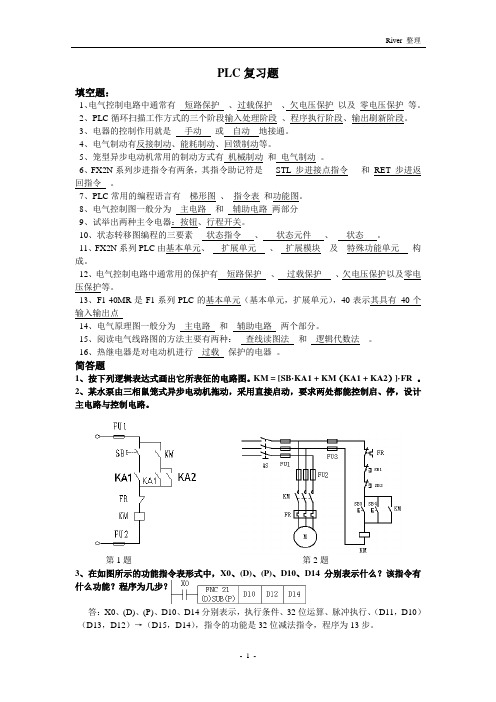

PLC复习题填空题：1、电气控制电路中通常有短路保护、过载保护、欠电压保护以及零电压保护等。

2、PLC循环扫描工作方式的三个阶段输入处理阶段、程序执行阶段、输出刷新阶段。

3、电器的控制作用就是手动或自动地接通。

4、电气制动有反接制动、能耗制动、回馈制动等。

5、笼型异步电动机常用的制动方式有机械制动和电气制动。

6、FX2N系列步进指令有两条，其指令助记符是STL 步进接点指令和RET 步进返回指令。

7、PLC常用的编程语言有梯形图、指令表和功能图。

8、电气控制图一般分为主电路和辅助电路两部分9、试举出两种主令电器：按钮、行程开关。

10、状态转移图编程的三要素状态指令_、状态元件_、状态_。

11、FX2N系列PLC由基本单元、扩展单元、扩展模块及特殊功能单元构成。

12、电气控制电路中通常用的保护有短路保护、过载保护、欠电压保护以及零电压保护等。

13、F1-40MR是F1系列PLC的基本单元（基本单元，扩展单元），40表示其具有40个输入输出点14、电气原理图一般分为主电路和辅助电路两个部分。

15、阅读电气线路图的方法主要有两种：查线读图法和逻辑代数法。

16、热继电器是对电动机进行过载保护的电器。

简答题1、按下列逻辑表达式画出它所表征的电路图。

KM = [SB·KA1 + KM（KA1 + KA2）]·FR 。

2、某水泵由三相鼠笼式异步电动机拖动，采用直接启动，要求两处都能控制启、停，设计主电路与控制电路。

第1题第2题3、在如图所示的功能指令表形式中，X0、(D)、(P)、D10、D14分别表示什么？该指令有什么功能？程序为几步？答：X0、(D)、(P)、D10、D14分别表示，执行条件、32位运算、脉冲执行、（D11，D10）-（D13，D12）→（D15，D14），指令的功能是32位减法指令，程序为13步。

4、简述PLC的输入继电器、输出继电器、定时器及计数器的用途。

答：输入端是PLC接收外部开关信号的端口,与内部输入继电器之间是采用光电绝缘电子继电器连接的，有无数个常开、常闭触点，可以无限次使用，但输入继电器不能用程序来驱动。

PLC复习复习第⼀部分电⽓控制部分1.1 低压电器的分类有那⼏种？答：低压电器的种类繁多，分类⽅法有很多种。

按⼯作⽅式可分为⼿控电器和⾃控电器。

按⽤途可分为低压控制电器和低压保护电器。

按种类可分为⼑开关、⼑形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和⾃动开关等。

1.2．电⽓系统图主要有哪些？各有什么作⽤和特点？答：电⽓原理图：电器布置图电⽓安装接线图。

电⽓原理图：根据控制线图⼯作原理绘制，具有结构简单，层次分明。

主要⽤于研究和分析电路⼯作原理。

电⽓布置安装图：主要⽤来表明各种电⽓设备在机械设备上和电⽓控制柜中的实际安装位置，为机械电⽓在控制设备的制造、安装、维护、维修提供必要的资料。

电⽓安装接线图：是为了进⾏装置、设备或成套装置的布线提供各个安装接线图项⽬之间电⽓连接的详细信息，包括连接关系，线缆种类和敷设线路。

1.3．电⽓原理图中电QS、FU、KM、KA、KT、KS、FR、SB、SQ分别代表什么电⽓元件的⽂字符号？答：QS ⼑开关、FU 熔断器、KM 接触器、KA 中间继电器、KT 时间继电器、KS 速度继电器、FR 热继电器、SB 按钮、SQ ⾏程开关。

1.4 常⽤的低压电器有哪些？它们在电路中起何种保护作⽤？答：起保护作⽤的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

⾃动开关、接触器、继电器均有失压和⽋压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、⽋电压保护？答：电动机的零电压保护是指当电⽹突然断电有突然来电，电动机不能⾃⾏启动。

当供给电动机⼯作的电源下降（⽋电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫⾃锁、互锁？如何实现？答：依靠接触器⾃⾝辅助常开触点使其线圈保持通电的作⽤称为“⾃锁”。

PLC复习试题及答案一、单项选择题1、（）微处理器被应用到可编程序控制器中，从而真正成为一种电子计算机工业控制装置。

（a）60年代后期（b）70年代初期（c）70年代中期（d）70年代后期2、（）年我国开始研制可编逻辑控制器。

（a）1958（b）1969（c）1974（d）19803、fx2n系列plc可编程序控制器能够提供100ms时钟脉冲辅助继电器是（b）（a）m8011（b）m8012（c）m8013（d）m80144、fx2n系列可编程序控制器提供一个常开触点型的初始脉冲是（），用于对程序作初始化。

（a）m8000（b）m8001（c）m8002（d）m80035、plc程序中的end指令的用途是（）（a）程序结束，停止运行；（b）指令扫描到端点，有故障；（c）指令扫描到端点，将进行新扫描；（d）a和b6、plc的程序编写有哪种图形方法？（）（a）梯形图和流程图（b）图形符号逻辑（c）继电器原理图（d）卡诺图7、plc的基本系统需要那些模块组成？（）（a）cpu模块（b）存储器模块（c）电源模块和输入输出模块（d）以上都要8、plc的计数器是（）（a）硬件实现的计数继电器（b）一种输入模块（c）一种定时时钟继电器（d）软件实现的计数单元9、plc的内部辅助继电器是（）（a）内部软件变量，非实际对象，可多次使用；（b）内部微型电器（c）一种内部输入继电器（d）一种内部输出继电器10、plc的特殊辅助继电器指的是（）(a)提供具有特定功能的内部继电器（b）断电保护继电器（c）内部定时器和计数器（d）内部状态指示继电器和计数器11、plc机的（）输出是无触点输出，用于控制交流负载。

(a)继电器（b）双向晶闸管（c）单结晶体管输出（d）二极管输出12、plc机的（）输出是有触点输出，既可控制交流负载又可控制支流负载。

(a)继电器（b）晶闸管（c）单结晶体管（d）二极管输出13、plc机的扫描周期与程序的步数、（）及所用指令的执行时间有关。

P L C复习题(1)(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--填空1、可编程控制器的硬件基本由 CPU 、存储器、 I/O接口、编程器和电源等五部分组成。

2、PLC的存储器可分为数据存储器和程序存储器。

3、PLC输出接口电路的三种形式分别是继电器输出、晶体管输出和晶闸管输出。

4、从组成结构形式上看可以将PLC分为两类：一类是整体式 PLC、另一类是模块式 PLC。

5、计算机与外界的信息交换称为通信，通信基本方式可分为串行通信和并行通信。

6、PLC采用循环扫描工作方式，其工作过程可分为内部处理、通信服务、输入取样、用户程序执行和输出处理五个阶段。

7、写出下列符号的名称：T：定时器 C：计数器 D: 数据寄存器8、功能指令主要由操作数和操作码两部分组成。

9、PLC进行数据传送一般采用的三种串行通信接口是 RS-232C 、RS-422A 、 RS-485 。

10、串行通信可分为同步通信和异步通信两种方式。

11、PLC的系统软件包括系统软件和用户软件。

12、PLC的存储器可分为数据存储器和程序存储器。

13、PLC输出接口电路的三种形式分别是继电器输出、晶体管输出和晶体管输出。

14、PLC的系统软件包括系统软件和用户软件。

15、双向计数器就是即可设置为加计数器，又可设置为减计数器的计数器。

16、PLC编程语言中最常用的语言是梯形图和指令表。

17、写出下列符号的名称：X：输入继电器 Y：输出继电器 M: 辅助继电器18、梯形图按从上至下、从左至右的顺序书写，CPU也按此顺序执行程序。

19、编程元件中只有输入继电器和输出继电器的元件号采用八进制数。

20、基本指令中OUT是输出指令、LD是取指令、LDI是取反指令。

21、定时器的线圈通电时开始定时，定时时间到时，其常开触点闭合，常闭触点断开。

22、PLC与上位机进行数据传送时常采用 RS-232C 、 RS-422A 和RS-485三种串行通信接口。

《PLC》作业及部分答案第一题：判断1、PLC是英文“Programmable Logic Controller”的缩写，所以PLC的中文名称应该是“可编程序逻辑控制器”。

（×）2、PLC、机器人、CAD/CAM、CNC被称为现代工业自动化的四大支柱。

（√）3、1969年，美国数据设备公司（DEC）研制出第一台PLC，其名称为“PLC—14”。

（×）4、一台PLC由中央处理器，存储器，输入输出接口，通讯接口，扩展接口，电源组成。

（×）5、一台PLC由硬件部分和软件部分组成。

（√）6、PLC的开关量输入接口都采用光/电耦合方式传送输入信号。

（√）7、PLC的开关量输入接口都能接受直流、交流信号。

（×）8、PLC的开关量输出接口都采用光/电耦合方式传送输出信号。

（×）9、PLC的生产厂家对其输出点进行了分组，各组采用不同的输出接口形式。

（×）10、PLC的生产厂家对其输出点进行了分组，各组采用相同的输出接口形式。

（√）11、S7-200PLC的继电器输出接口允许连接外部电源的最高电压是240V AC。

（√）12、S7-200PLC的输入接口连接外部电源的电压是24V。

（√）13、PLC的工作方式有循环扫描和中断两种。

（√）14、对于S7-200PLC，任何时候都可以通过STEP7编程软件中上“运行”按钮让PLC外于运行状态。

（×）15、只要PLC程序中使用了联锁结构，外部接线时的联锁触头可以不接。

（×）16、尽管PLC程序中使用了联锁结构，外部接线时的联锁触头必须连接。

（√）17、用STEP7WIN32编程软件在默认状态下编写程序时，使用了两个Q0.0普通线圈，则在“编译”时会出现“致命错误”，系统会拒绝下载程序至PLC。

（×）18、用STEP7WIN32编程软件在默认状态下编写程序时，在一个网络中写了两个无能流关联的程序块，则在“编译”时会出现“网络太大，无法编译”，系统会拒绝下载程序至PLC。
