500kV保护的工作原理和继电保护

129C H I N A V E N T U R E C A P I T A LTECHNOLOGY APPLICATION |科技技术应用电路发生问题的时候，继电保护系统可以实现零件的自动切除，能够从根本上保证电路的可靠运作。

近年来，我国的社会经济实现了跨越式发展，供电企业也随着国民经济的稳健发展面临着更高的要求和挑战，全国联网战略的的实施就是大势所趋。

继电保护系统是保障电力系统供电的卫士，在当今的形势下，继电保护系统必然应当随着电力系统的发展而迅速壮大。

然而，继电保护装置目前还存在一些亟待解决的问题，只有把这些问题解决好，电力系统才能真正地实现安全、稳定运行。

一、继电保护概述作为一种自动化设备，继电保护装置目前被广泛地应用于变电站和断路器。

一旦电力系统发生故障或者电力系统中电力原件发生故障，使电力系统的正常运行受到威胁时，继电保护系统便能够及时检测到故障并迅速将警报信号传送给控制系统使其对断路器发出指令终止电力系统的运转，从而减小甚至杜浅析500KV 电力变压器的继电保护深圳供电局有限公司　李　轩绝因故障发生而造成的损失。

要完成这些高效率的动作指令，便必须要求继电保护装置具有高度的灵敏性和快速反应性。

同时，对故障的可靠判断以及根据故障情况而选择性的发出适当的指令，都是对继电保护装置的硬性要求。

继电保护装置在供电系统检测运行状态、控制断路器工作、记录故障等方面发挥着重要作用，是电力系统不可或缺的重要组成部分。

二、探究500KV 变压器的继电保护（一）电力变压器的常见故障1.油箱内部故障：常见的有高压侧或者低压侧绕组的相间短路、匝间短路、单相接地短路等。

内部故障一般都会出现电弧，很容易将内部元件烧坏，甚至引起爆炸。

2.油箱外部故障：这一部分主要包括绝缘套管和引出线的故障。

（二）常见保护类型摘 要：继电保护是电力系统运行中最常采用的提高经济效益、保证安全运行的重要手段。

继电保护为电力系统的正常运行做出了重要贡献，然而，技术上的缺陷往往引起继电保护装置本身发生事故，从而影响了电力系统的稳定、可靠运行。

实用文档500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识一、电力系统继电保护的作用：1、电力系统的故障类型：电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障2、电力系统故障产生的原因：外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。

3、电力系统的不正常工作状态：电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。

如：电力设备过负荷，如：发电机，变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。

二、继电保护的基本任务：继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。

三、电力系统对继电保护的基本要求：（四性）1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。

2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。

因此，要求继电保护快速的切除故障。

3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。

4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。

②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。

四、继电保护的几个名词解释：1、双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。

其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；2、主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。

500kV 线路保护、500kV 开关保护说明500kV 线路保护500kV 线路保护配置说明：500kV 线路保护配置两套完全独立的、全线速断的ALSTOM P546数字式分相光纤差动主保护。

每一套线路保护均具有完整的三阶段式相间和接地距离ALSTOM LFZR111作为后备保护。

ALSTOM P546数字式主保护功能说明：分相差动特性差动保护的基本动作原理是计算进入一个保护段的电流和离开的电流之间的差值。

当差值超过某一整定值时，保护启动。

在外部故障的情况下，由于CT 饱和,也有可能产生差动电流。

为保证在穿越故障条件下的稳定性，继电器采用了制动技术。

差动电流指进入保护区电流的向量和。

电流制动量是指每个线端测量电流的平均值。

它等于在每一个终端电流的标量和除以2。

电流向量的时间同步：为了计算输电线两端的差动电流，必须保证每一个线端的电流采样值是同一时刻的。

这可以通过线端间通道传输延时的连续计算来实现，例如图所示的二端系统两个同样的继电保护设备，A 和B 在电线两端。

继电器A 在时间tA1、tA2等时对其电流信号进行采样，继电器B 在时间tB1、tB2等时进行采样。

注意，由于采样频率的微小偏移，端点端点数字通信连接采样时间传输延时电 流 向量电 流 向量继电器A 瞬时采样值 继电器B 瞬时采样值从继电器A 到B 的传输延时 从继电器B 到A 的传输延时 tA1信息到达继电器B 和 tB3发送的时间间隔tB3信息到达继电器A 的时间 TA1信息到达继电器B 的时间 继电器A 对tB3的采样时间一般来说两端的采样时刻不会一致或存在某种固定关系。

A接收的最后时标（即tA1）和延时时间td，即接收到信息时刻tB*与采样时间tB3的时间差，td=（tB3-tB*）。

经传输延迟时间tp2之后，信息到达A端。

其到达时间被继电器A记录为tA*。

，继电器A 能根据回送时间标签tA1测算所有流逝时间（tA*-tA1）。

500kV线路保护培训一、基本概念1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除故障的保护。

2、后备保护：当主保护或开关拒动时，用以切除故障的保护。

分近后备和远后备。

近后备：故障元件自身的后备保护动作切除故障。

（失灵保护）远后备：相邻元件的保护动作切除故障。

3、辅助保护：补充主保护和后备保护性能，或当主保护和后备保护退出时用以切除故障的保护。

（短线保护、开关临时过流保护）二、3/2接线的特点（针对保护）1、一条出线对应两个开关线路保护CT采用和电流有重合闸优先问题中间开关同时和两条出线（主变）有关联线路发生故障时，必须跳开两个开关才能切除故障点2、线路保护比母线保护重要500kV线路PT接于线路刀闸外侧，因此保护所需电压无需进行电压切换500kV母线PT只安装在A相，用于开关检同期；而500kV 线路PT采用A、B、C三相。

500kV母差保护无母线复合电压闭锁条件，只要差动元件动作，即可出口跳闸，切除所有连接在该段母线上的开关。

由于采用3/2接线方式，因此当母差保护动作切除所有连接在该段母线上的开关，并不影响对线路的供电，因此500kV母差保护应保证其可靠性，一旦母差保护拒动，则后果不堪设想。

3、有出线闸刀的接线方式需配置短线保护保证在线路停运而开关完整运行的特殊方式下，引线范围内发生故障，有快速保护动作切除故障。

三、500kV线路保护介绍（一）通道介绍500kV通道按类型可分为：1、载波通道采用相—相耦合，一般取A、B两相。

载波机工作原理采用移频键控方式，即：正常发监频，故障时，频率跃变，发跳频，通道中传送的为允许信号。

载波通道按照通道传输延时又可分为快速通道和慢速通道。

(1)慢速通道：传输远方跳闸信号的通道(2) 快速通道传输线路保护允许信号的通道。

当线路发生AB相间故障时，由于载波通道的高频加工设备是A、B相－相耦合，故通道中的允许信号无法传到对侧，这种特殊方式下，载波机监频消失，同时无法受到跳频，则载波机将发送UNBLOCKING命令150ms,保护装置此时若判为正方向相间故障，则高频保护快速动作。

500kV线路保护培训一、基本概念1、主保护：满足系统稳定和设备安全要求，能以最快速度有选择地切除故障的保护。

2、后备保护：当主保护或开关拒动时，用以切除故障的保护。

分近后备和远后备。

近后备：故障元件自身的后备保护动作切除故障。

（失灵保护）远后备：相邻元件的保护动作切除故障。

3、辅助保护：补充主保护和后备保护性能，或当主保护和后备保护退出时用以切除故障的保护。

（短线保护、开关临时过流保护）二、3/2接线的特点（针对保护）1、一条出线对应两个开关线路保护CT采用和电流有重合闸优先问题中间开关同时和两条出线（主变）有关联线路发生故障时，必须跳开两个开关才能切除故障点2、线路保护比母线保护重要500kV线路PT接于线路刀闸外侧，因此保护所需电压无需进行电压切换500kV母线PT只安装在A相，用于开关检同期；而500kV 线路PT采用A、B、C三相。

500kV母差保护无母线复合电压闭锁条件，只要差动元件动作，即可出口跳闸，切除所有连接在该段母线上的开关。

由于采用3/2接线方式，因此当母差保护动作切除所有连接在该段母线上的开关，并不影响对线路的供电，因此500kV母差保护应保证其可靠性，一旦母差保护拒动，则后果不堪设想。

3、有出线闸刀的接线方式需配置短线保护保证在线路停运而开关完整运行的特殊方式下，引线范围内发生故障，有快速保护动作切除故障。

三、500kV线路保护介绍（一）通道介绍500kV通道按类型可分为：1、载波通道采用相—相耦合，一般取A、B两相。

载波机工作原理采用移频键控方式，即：正常发监频，故障时，频率跃变，发跳频，通道中传送的为允许信号。

载波通道按照通道传输延时又可分为快速通道和慢速通道。

(1)慢速通道：传输远方跳闸信号的通道(2) 快速通道传输线路保护允许信号的通道。

当线路发生AB相间故障时，由于载波通道的高频加工设备是A、B相－相耦合，故通道中的允许信号无法传到对侧，这种特殊方式下，载波机监频消失，同时无法受到跳频，则载波机将发送UNBLOCKING命令150ms,保护装置此时若判为正方向相间故障，则高频保护快速动作。

500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。

2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。

其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。

5）500KV系统容量大，一次系统时常数增大（50-200ms）。

保护必须工作在暂态过程中，需用暂态CT。

6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。

二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。

2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。

三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。

使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。

姚侧故障相电流仅1200多A。

送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。

否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。

c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。

d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。

保护动作时间一般要≤50ms。

（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。

线路空投时，未端电压高。

要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。

f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。

500kv开关结构原理简介本文档将介绍500kv开关的结构原理，包括其基本构造、工作原理以及应用场景。

通过对500kv开关的详细解析，帮助读者更好地了解该设备的作用和重要性。

标题一：500k v开关的定义和作用500k v开关是一种用于高压电力系统中的关键设备，用于控制电力系统的电流和电压。

它具有开关和隔离两个基本功能，可实现对电力系统的电流进行分断和接通，以及实现电力系统的隔离保护。

500k v开关在电网运行中起着至关重要的作用，确保电力系统的安全稳定运行。

标题二：500k v开关的构造和组成500k v开关主要由以下几个组成部分构成：1.刀闸：用于进行分断和接通电流的元件，可通过控制机构实现自动和手动操作。

2.断路器：用于在故障时切断大电流，保护电力系统。

3.隔离开关：用于在检修或维护时将设备与电力系统隔离。

4.控制机构：用于远程和就地控制开关的操作。

标题三：500k v开关的工作原理500k v开关在电力系统中起到控制电流和电压的作用，其工作原理如下：1.分断和接通电流：当开关处于关闭状态时，刀闸与断路器相连，电流经过断路器流向刀闸，实现电流的分断。

当需要接通电流时，控制机构将刀闸与断路器分离，使电流能够通过刀闸，实现电流的接通。

2.隔离保护：当需要进行设备检修或维护时，控制机构将刀闸与断路器分离，切断设备与电力系统之间的连接，实现隔离保护。

标题四：500k v开关的应用场景500k v开关广泛应用于电力系统中，其主要应用场景包括但不限于：1.输电线路：500kv开关用于控制输电线路中的电流和电压，确保电力系统正常运行。

2.变电站：500k v开关作为变电站的核心设备，用于控制变电站的电力供应和隔离保护。

3.电力工业：500kv开关用于电力工业中的大电流控制和保护。

结论通过本文档的介绍，我们对500kv开关的结构原理有了更深入的了解。

了解500k v开关的构造和工作原理对于确保电力系统的安全稳定运行非常重要。

500kV变电站继电保护装置的安全运行摘要：随着经济的快速发展，我国各行各业用电需求量不断增加，对于电力系统的可靠运行提出了更高的要求。

在这种情况下，我国电力改革不断深入和发展，综合利用现代信息技术、通信技术、控制技术等积极构建智能电网，其中，新一代智能变电站继电保护方面的研究对于保障变电设备的安全运行意义重大，符合电力事业的发展需求。

新一代智能变电站继电保护故障可视化是科技进步的体现，通过故障可视化分析方案，继电装置能够快速、准确的判断设备的运行状态，并将故障信息及时传递给运行维护人员，使得故障能够得到有效的检修和解除，提高变电站的继电保护效果。

关键词：500kV变电站；继电保护装置；安全运行1继电保护的定义和原理当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

继电保护主要利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化，构成继电保护动作的原理；也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高，构成了瓦斯保护动作的原理。

大多数情况下，无论反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

2电力系统对继电保护提出的基本要求2.1准确性电力系统往往要求继电保护具有准确性，也可以理解为安全性。

即要求继电保护在实际的设计过程中出现故障情况时，可以精准地达成动作，就是不拒动的要求。

同时，继电保护在任何状况下，可以不误动。

然而，在具体的运用过程中继电保护和接线形式以及电网的构成相关联。

关于220kV的电网主要是预防保护的拒动。

而关于500kV的电网则通常保障其安全的性能，或者说是预防保护的误动。

2.2有选择性有选择性主要指的是希望当有电力元件产生某种故障的时候，通过最近的故障元件相关的继电保护设备的动作来将故障切断。

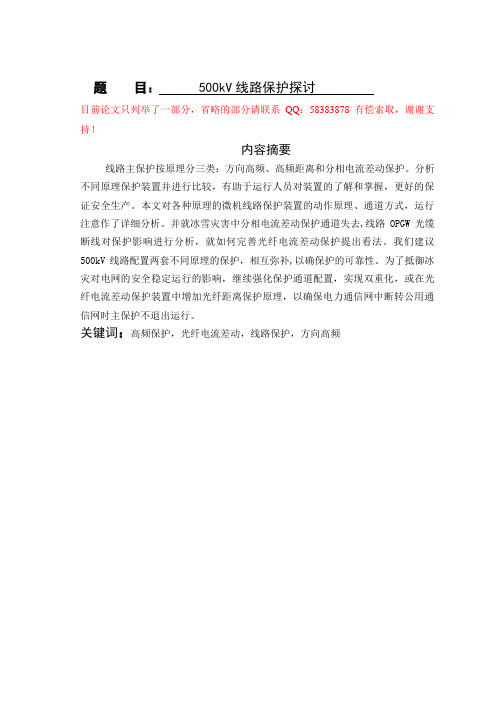

题目： 500kV线路保护探讨目前论文只列举了一部分，省略的部分请联系QQ：58383878 有偿索取，谢谢支持！内容摘要线路主保护按原理分三类：方向高频、高频距离和分相电流差动保护。

分析不同原理保护装置并进行比较，有助于运行人员对装置的了解和掌握，更好的保证安全生产。

本文对各种原理的微机线路保护装置的动作原理、通道方式，运行注意作了详细分析。

并就冰雪灾害中分相电流差动保护通道失去,线路OPGW光缆断线对保护影响进行分析，就如何完善光纤电流差动保护提出看法。

我们建议500kV线路配置两套不同原理的保护，相互弥补,以确保护的可靠性。

为了抵御冰灾对电网的安全稳定运行的影响，继续强化保护通道配置，实现双重化，或在光纤电流差动保护装置中增加光纤距离保护原理，以确保电力通信网中断转公用通信网时主保护不退出运行。

关键词：高频保护，光纤电流差动，线路保护，方向高频目录1 前言┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)2 500kV线路保护介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1) 2.1 保护配置要求┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(1)2.2 高频保护的介绍┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(4)3 500kV线路保护运行说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ (8) 3.1 线路保护正常运行状态说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(8)3.2. 500kV线路保护停役注意点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(9)4、500kV线路保护的相关技术问题讨论┄┄┄┄┄┄┄┄┄┄┄ (10) 4.1 暴露出的主要问题┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(10)4.2 保护应对措施和需改进要点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(11)5 结语┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄(12)6 参考文献┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ (12)1 前言线路分相电流差动保护具有原理简单、工作可靠、选择性好等突出优点，目前在华东电网广泛应用。

华东电⽹500kV保护介绍华东电⽹500kV保护介绍⼀、基本概念1、主保护：满⾜系统稳定和设备安全要求，能以最快速度有选择地切除故障的保护。

2、后备保护：当主保护或开关拒动时，⽤以切除故障的保护。

分近后备和远后备。

近后备：故障元件⾃⾝的后备保护动作切除故障。

（失灵保护）远后备：相邻元件的保护动作切除故障。

3、辅助保护：补充主保护和后备保护性能，或当主保护和后备保护退出时⽤以切除故障的保护。

（短线保护、开关临时过流保护）⼆、3/2接线的特点（针对保护）1、⼀条出线对应两个开关线路保护CT采⽤和电流有重合闸优先问题中间开关同时和两条出线（主变）有关联2、线路⽐母线重要（母线采⽤单相PT、线路采⽤三相）线路保护所需电压⽆需进⾏电压切换3、母差故障不能直接发信跳对侧开关，必须检测到有开关失灵才发远跳使对侧相应开关跳闸4、有出线闸⼑的接线需配置短线保护。

三、500kV线路、开关保护介绍（⼀）保护配置1、对线路保护的总体要求a. 保护范围内任何故障保护能正确动作，具体故障类型：简单故障：单相接地、两相短路、两相接地、三相短路振荡过程中故障⾮全相运⾏时故障转换性故障重合于（后）故障⾦属性故障带较⼤过渡电阻故障（300Ω）b. 全线速动保护（与通道配合）要求0.1s内切除故障，出⼝故障或电⽹薄弱处尽可能更快；c. 出⼝故障，应能正确动作；d. 振荡时保护不能误动；e. 重负荷、长线路短路电流与负荷⽔平很接近，保护既要能躲过最⼤负荷，⼜要能在经较⼤过渡电阻接地故障时正确动作；f. 超⾼压长线路故障时暂态过程长，尤其直流分量影响较⼤，保护应正确动作。

（TPY）2、保护具体配置*a. 主保护双重化⽬前华东电⽹主保护的配置情况：分相电流差动ABB : REL561 RED670GE : L90AREVA : LFCB102 P544 P546NARI : RCS-931D(M)⾼频距离ABB : REL521 REL531GE : DLP ALPS TLSAREVA : LFZP111 LFZR111 P443SEL : SEL-321ASEA：RAZFE⽅向⾼频NARI : RCS-901D LFP-901D*b. 阶段式后备距离双重化（包括三段式相间距离和三段式接地距离）*c. 反时限⽅向零流双重化(⾼阻接地、灵敏度⾼、延时较长)灵敏度很⾼，启动电流定值≤300A（⼀次值）；动作时间较长t≥1秒。

500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。

文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。

关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。

关于500kV线路继电保护的应用及分析覃广斌（中国南方电网超高压输电公司柳州局，广西柳州545006）前言国家经济的发展带动了各行各业的发展，科技的不断创新以及新设备的不断发明，这时对于新设备的选择就显得尤为重要。
