基于ANSYS的钢筋混凝土结构试验有限元分析共3篇基于ANSYS的钢筋混凝土结构试验有限元分析1混凝土结构是我们生活和工作环境中不可或缺的部分。
为了保证结构的安全性和耐久性，需要进行大量的试验和分析。
钢筋混凝土结构试验有限元分析是其中一种方法，本文将介绍如何基于ANSYS进行试验有限元分析。
1、前期准备工作进行钢筋混凝土结构试验有限元分析前，需要进行一些前期准备工作。
首先要确定模型的尺寸和几何形状，包括梁的长度、宽度和高度，钢筋的数量和材料等信息。
其次是建立材料模型。
钢筋和混凝土的本构关系可以参考各种规范和文献，例如ACI318和EHE等。
最后是进行荷载和边界条件的设置。
这些参数可以根据试验的要求进行设定。
2、建立有限元模型通过ANSYS软件建立钢筋混凝土结构的有限元模型。
其中，混凝土部分采用可压缩性线性弹性模型；钢筋采用弹塑性模型，可以考虑材料的塑性性质。
首先，选择适当的元素类型，包括梁单元和实体单元。
对于梁单元，要选择适当的截面类型和断面参数。
对于实体单元，要确定网格的大小和形状。
然后，按照模型的几何形状和材料参数设置单元类型和属性。
最后，进行单元的划分和网格生成，调整边界条件，使其与试验条件保持一致。
3、分析和结果在模型准备就绪之后，进行分析和结果的处理。
首先，定义荷载和边界条件，可以模拟多种加载模式，例如单点荷载、均布荷载、自重等。
然后，进行静态分析或动态分析。
静态分析可以计算结构的变形、应力和应变等参数；动态分析可以模拟结构在地震、风等自然灾害下的响应。
最后，进行结果的处理和分析。
包括可视化、动画演示、应力云图、位移云图等，能够对计算结果进行全方位的检查和分析。
综上所述，基于ANSYS的钢筋混凝土结构试验有限元分析是一种非常有用的手段，可以帮助工程师更准确地评估结构的安全性和耐久性。
它具有良好的可靠性和可操作性，可在较短的时间内快速建立模型和分析结果。
基于ANSYS的钢筋混凝土结构试验有限元分析2钢筋混凝土结构是目前建筑工程最常用的一种结构形式，其优点在于承载能力强、耐久性好、施工方便等。
1. 讨论两种Ansys求极限荷载的方法（1）力加载可以通过对应的方法（比如说特征值屈曲）估计结构的极限荷载的大致范围，然后给结构施加一个稍大的荷载，打开自动荷载步二分法进行非线性静力分析，最后计算会因不收敛终止，则倒数第二个子步对应的就是结构的极限荷载；另外，也可以选择弧长法，采用足够的子步（弧长法可以一直分析到极限承载力之后的过程）同样可以从绘制的荷载位移曲线或计算结果中找出结构的极限荷载。
（2）位移加载给结构施加一个比较大的位移，打开自动荷载步二分法进行非线性分析，保证足够的子步数，这样也可以分析到极限荷载以后，通过绘制荷载位移曲线或查看相应结果文件也可知道结构的极限荷载。
希望众高手讨论一下（1）弧长法求极限荷载的收敛性问题，如何画到荷载位移曲线的下降段？（2）位移法求极限荷载的具体步骤？2. 需要注意的问题1. 由于SOLID 65单元本身是基于弥散裂缝模型和最大拉应力开裂判据，因此在很多情况下会因为应力集中而使混凝土提前破坏，从而和试验结果不相吻合，因此，在实际应用过程中应该对单元分划进行有效控制，根据作者经验，当最小单元尺寸大于5cm 时，就可以有效避免应力集中带来的问题；2. 支座是另一个需要注意的问题。
在有限元分析中，很多时候约束是直接加在混凝土节点上，这样很可能在支座位置产生很大的应力集中，从而使支座附近的混凝土突然破坏，造成求解失败。
因此，在实际应用过程中，应该适当加大支座附近单元的尺寸或者在支座上加一些弹性垫块，避免支座的应力集中；3. 六面体的SOLID 65 单元一般比四面体的单元计算要稳定且收敛性好，因此，只要条件允许，应该尽量使用六面体单元；4. 正确选择收敛标准，一般位移控制加载最好用位移的无穷范数控制收敛，而用力控制加载时可以用残余力的二范数控制收敛。
在裂缝刚刚出现和接近破坏的阶段，可以适当放松收敛标准，保证计算的连续性；3. 关于下降段的问题1）在实际混凝土中都有下降段，但是在计算的时候要特别小心下降段的问题。
【原创】钢筋混凝土分离式建模方法（含ANSYS命令流）钢筋混凝土, 分离式, 建模, ANSYS, 命令钢筋混凝土, 分离式, 建模, ANSYS,命令一、简介钢筋混凝土有限元建模的方法与结果评价（前后处理），是对钢筋混凝土结构进行数值模拟的重要步骤，能否把握模型的可行性、合理性，如何从计算结果中寻找规律，是有限元理论应用于实际工程的关键一环。
Blackeage以自己做过的一组钢筋混凝土暗支撑剪力墙的数值模拟为例，从若干方面提出一些经验与建议。
希望大家一起讨论、批评指正(wang.jian@)。
程序：ANSYS 单元：SOLID65、BEAM188 建模方式：分离暗支撑剪力墙结构由北京工业大学曹万林所提出，简言之就是一种在普通钢筋配筋情况下，加配斜向钢筋的剪力墙结构。
二、单元选择以前经常采用的钢筋混凝土建模方法是通过SOLID65模拟混凝土，通过SOLID65的实常数指定钢筋配筋率，后来发现这种整体式的模型并不理想，而且将钢筋周围的SOLID65单元选择出来，再换算一个等效的配筋率，工作量也并不小。
最关键的是采用整体式模型之后，得不出什么有意义的结论，弄一个荷载-位移曲线出来又和实验值差距比较大。
只有计算的开裂荷载与实验还算是比较接近，但这个手算也算得出来的东西费劲去装模作样的建个模型又有什么意义？所以，这次我尝试采用分离式的模型，钢筋与混凝土单元分别建模，采用节点共享的方式。
建模时发现，只要充分、灵活地运用APDL的技巧，处理好钢筋与混凝土单元节点的位置，效率还是很高的。
[center]暗支撑剪力墙数值模型[/center]看过很多的资料，分离式模型是用LINK8与SOLID65的组合方式，这样做到是非常直观，因为LINK8是spar类型的单元，每个节点有3个自由度，这与SOLID65单元单节点自由度数量是一致的。
但是问题也就由此产生，当周围的混凝土开裂或是压碎时，SOLID65将不能对LINK8的节点提供足够地约束（如下图箭头方向），从而导致总刚矩阵小主元地出现影响计算精度，或者干脆形成瞬变体系导致计算提前发散。
0 前言利用ANSYS分析钢筋混凝土结构时，其有限元模型主要有分离式和整体式两种模型。
这里结合钢筋混凝土材料的工作特性，从模型建立到非线性计算再到结果分析的全过程讲述了利用ANSYS进行钢筋混凝土结构分析的方法与技巧，并以钢筋混凝土简支梁为例，采用分离式有限元模型，说明其具体应用。
1 单元选取与材料性质1. 1 混凝土单元ANSYS中提供了上百种计算单元类型,其中Solid65单元是专门用于模拟混凝土材料的三维实体单元。
该单元是八节点六面体单元,每个节点具有三个方向的自由度( UX , UY , UZ) 。
在普通八节点线弹性单元Solid45 的基础上,该单元增加了针对于混凝土的材性参数和组合式钢筋模型,可以综合考虑包括塑性和徐变引起的材料非线性、大位移引起的几何非线性、混凝土开裂和压碎引起的非线性等多种混凝土的材料特性。
使用Solid65 单元时,一般需要为其提供如下数据:1)、实常数(Real Constants) :定义弥散在混凝土中的最多三种钢筋的材料属性,配筋率和配筋角度。
对于墙板等配筋较密集且均匀的构件,一般使用这种整体式钢筋混凝土模型。
如果采用分离式配筋,那么此处则不需要填写钢筋实常数。
2)、材料模型(Material Model) :在输入钢筋和混凝土的非线性材料属性之前,首先必须定义钢筋和混凝土材料在线弹性阶段分析所需的基本材料信息,如:弹性模量,泊松比和密度。
3)、数据表(Data Table) :利用数据表进一步定义钢筋和混凝土的本构关系。
对于钢筋材料,一般只需要给定一个应力应变关系的数据表就可以了,譬如双折线等强硬化(bilinear isotropic hardening)或随动硬化模型( kinematic hardening plasticity)等。
而对于混凝土模型,除需要定义混凝土的本构关系外,还需要定义混凝土材料的破坏准则。
在ANSYS中,常用于定义混凝土本构关系的模型有:1)多线性等效强化模型(Multilinear isotropic hardening plas2ticity ,MISO模型)，MISO模型可包括20条不同温度曲线，每条曲线可以有最多100个不同的应力-应变点;2)多线性随动强化模型(Multilinear kinematic hardening plas2ticity ,MKIN 模型)，MKIN 模型最多允许5个应力-应变数据点;3)Drucker2Prager plasticity(DP)模型。
一、关于模型钢筋混凝土有限元模型根据钢筋的处理方式主要分为三种，即分离式、分布式和组合式模型。
考虑钢筋和混凝土之间的粘结和滑移，则采用引入粘结单元的分离式模型；假定混凝土和钢筋粘结很好，不考虑二者之间的滑移，则三种模型都可以；分离式和分布式模型适用于二维和三维结构分析，后者对杆系结构分析比较适用。
裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型，后者目前尚处研究之中，主要应用的是前两种。
离散裂缝模型和分布裂缝模型各有特点，可根据不同的分析目的选择使用。
随着计算速度和网格自动划分的快速实现，离散裂缝模型又有被推广使用的趋势。
就ANSYS而言，可以考虑分离式模型(solid65+link8，认为混凝土和钢筋粘结很好，如要考虑粘结和滑移，则可引入弹簧单元进行模拟，比较困难！)，也可采用分布式模型(带筋的solid65)。
而其裂缝的处理方式则为分布裂缝模型。
二、关于本构关系混凝土的本构关系可以分为线弹性、非线性弹性、弹塑性及其它力学理论等四类，其中研究最多的是非线性弹性和弹塑性本构关系，其中不乏实用者。
混凝土破坏准则从单参数到五参数模型达数十个模型，或借用古典强度理论或基于试验结果等，各个破坏准则的表达方式和繁简程度各异，适用范围和计算精度差别也比较大，给使用带来了一定的困难。
就ANSYS而言，其问题比较复杂些。
1 ANSYS混凝土的破坏准则与屈服准则是如何定义的？采用tb,concr,matnum则定义了W-W破坏准则(failure criterion)，而非屈服准则(yield criterion)。
W-W破坏准则是用于检查混凝土开裂和压碎用的，而混凝土的塑性可以另外考虑（当然是在开裂和压碎之前）。
理论上破坏准则(failure criterion)和屈服准则(yield criterion)是不同的，例如在高静水压力下会发生相当的塑性变形，表现为屈服，但没有破坏。
而工程上又常将二者等同，其原因是工程结构不容许有很大的塑性变形，且混凝土等材料的屈服点不够明确，但破坏点非常明确。

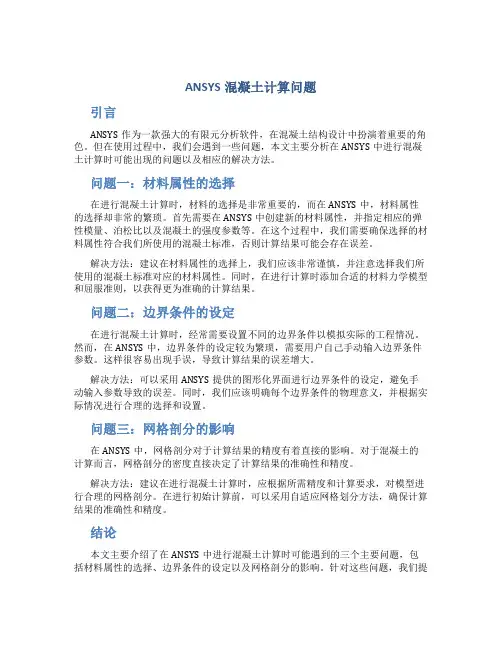

ANSYS混凝土问题分析1．关于模型钢筋混凝土有限元模型根据钢筋的处理方式分为三种：分离式、整体式和组合式模型◆分离式模型：把混凝土和钢筋作为不同的单元来处理，即混凝土和钢筋各自被划分为足够小的单元，两者的刚度矩阵是是分开来求解的，考虑到钢筋是一种细长的材料，通常可以忽略起横向抗剪强度，因此可以将钢筋作为线单元处理。
钢筋和混凝土之间可以插入粘结单元来模拟钢筋与混凝土之间的粘结和滑移。
一般钢筋混凝土是存在裂缝的，而开裂必然导致钢筋和混凝土变形的不协调，也就是说要发生粘结的失效与滑移，所以此种模型的应用最为广泛。
◆整体式模型：将钢筋分布与整个单元中，假定混凝土和钢筋粘结很好，并把单元视为连续均匀材料，与分离式模型不同的是，它求出的是综合了混凝土与钢筋单元的整体刚度矩阵；与组合式不同之点在于它不是先分别求出混凝土与钢筋对单元刚度的贡献然后再组合，而是一次求得综合的刚度矩阵。
◆组合式模型组合式模型分为两种：一种是分层组合式，在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变作出某些假设，这种组合方式在钢筋混凝土板、壳结构中应用较广；另一种组合方法是采用带钢筋膜的等参单元。
当不考虑混凝土和钢筋二者之间的滑移，三种模型都可以。
分离式和整体式模型使用于二维和三维结构分析。
就ANSYS而言，可以考虑分离式模型：混凝土(SOLID65)+钢筋(LINK单元或PIPE单元)，认为混凝土和钢筋粘结很好。
如要考虑粘结和滑移，则可引入弹簧单元进行模拟，如果比较困难也可以采用整体式模型(带筋的SOLID65)。
2．本构关系及破坏准则◆本构关系混凝土本构关系的模型对钢筋混凝土结构的非线性分析有重大影响。
混凝土的本构就是表示在各种外荷载作用下的混凝土应力应变的响应关系。
在建立混凝土本构关系时一般都是基于现有的连续介质力学的本构理论，在结合混凝土的力学特性，确定甚至调整本构关系中各种所需的材料参数。
通常，混凝土的本构关系可以分为线性弹性、非线性弹性、弹塑性及其他力学理论等四类。
混凝土结构的裂缝及其ANSYS分析混凝土结构是建筑工程中常见的结构形式，由于其性能优异，在各种建筑中被广泛使用。
然而，由于混凝土结构的特性，如收缩、膨胀、温度变化、荷载变形等，可能会导致结构出现裂缝。
本文将探讨混凝土结构的裂缝产生原因、裂缝的分类以及使用ANSYS软件进行裂缝分析的方法。
混凝土结构的裂缝产生原因可以从内力和外力两个方面考虑。
内力是由于结构收缩、膨胀和变形引起的，外力则包括温度变化、荷载作用、水膨胀、地震等因素。
裂缝的形成是由于混凝土内部受到拉应力的作用，当拉应力超过混凝土的抗拉强度时，就会形成裂缝。
根据混凝土结构裂缝的性质和产生原因，常见的裂缝可以分为以下几类：1.收缩裂缝：由于混凝土在干燥过程中会发生收缩，造成内部产生拉应力，从而形成的裂缝。
2.膨胀裂缝：由于温度的变化以及聚合材料的膨胀引起的裂缝，也是常见的一种裂缝类别。
3.荷载裂缝：由于承载结构受到外部荷载作用产生的拉应力引起的裂缝。
4.施工裂缝：由于混凝土的收缩和膨胀，以及施工技术不良等因素引起的裂缝。
5.水膨胀裂缝：由于混凝土受到水的侵蚀，引起水膨胀引起的裂缝。
为了对混凝土结构的裂缝进行分析，可以使用ANSYS软件。
ANSYS是一种通用有限元分析软件，可以用于模拟和分析各种复杂的结构问题。
以下是使用ANSYS进行混凝土结构裂缝分析的方法：1.准备模型：首先需要准备一个混凝土结构的三维模型。
可以使用CAD软件绘制模型，然后导入到ANSYS中。
在绘制模型时，需要注意表达混凝土的材料性质、尺寸和边界条件等。
2.定义材料性质：在ANSYS中定义混凝土的材料性质，包括弹性模量、抗拉强度、抗压强度、收缩系数等参数。
这些参数可以根据实际材料的性质进行设定。
3.应用载荷：在模型中应用实际的载荷和边界条件。
载荷可以包括静载荷、动态荷载以及温度载荷等。
需要注意的是，载荷应符合实际工程情况。
4.网格划分：将模型进行网格划分，将结构划分成小的单元。
1. 讨论两种Ansys求极限荷载的方法（1）力加载可以通过对应的方法（比如说特征值屈曲）估计结构的极限荷载的大致范围，然后给结构施加一个稍大的荷载，打开自动荷载步二分法进行非线性静力分析，最后计算会因不收敛终止，则倒数第二个子步对应的就是结构的极限荷载；另外，也可以选择弧长法，采用足够的子步（弧长法可以一直分析到极限承载力之后的过程）同样可以从绘制的荷载位移曲线或计算结果中找出结构的极限荷载。
（2）位移加载给结构施加一个比较大的位移，打开自动荷载步二分法进行非线性分析，保证足够的子步数，这样也可以分析到极限荷载以后，通过绘制荷载位移曲线或查看相应结果文件也可知道结构的极限荷载。
希望众高手讨论一下（1）弧长法求极限荷载的收敛性问题，如何画到荷载位移曲线的下降段？（2）位移法求极限荷载的具体步骤？2. 需要注意的问题1. 由于SOLID 65单元本身是基于弥散裂缝模型和最大拉应力开裂判据，因此在很多情况下会因为应力集中而使混凝土提前破坏，从而和试验结果不相吻合，因此，在实际应用过程中应该对单元分划进行有效控制，根据作者经验，当最小单元尺寸大于5cm 时，就可以有效避免应力集中带来的问题；2. 支座是另一个需要注意的问题。
在有限元分析中，很多时候约束是直接加在混凝土节点上，这样很可能在支座位置产生很大的应力集中，从而使支座附近的混凝土突然破坏，造成求解失败。
因此，在实际应用过程中，应该适当加大支座附近单元的尺寸或者在支座上加一些弹性垫块，避免支座的应力集中；3. 六面体的SOLID 65 单元一般比四面体的单元计算要稳定且收敛性好，因此，只要条件允许，应该尽量使用六面体单元；4. 正确选择收敛标准，一般位移控制加载最好用位移的无穷范数控制收敛，而用力控制加载时可以用残余力的二范数控制收敛。
在裂缝刚刚出现和接近破坏的阶段，可以适当放松收敛标准，保证计算的连续性；3. 关于下降段的问题1）在实际混凝土中都有下降段，但是在计算的时候要特别小心下降段的问题。
2）下降段很容易导致计算不收敛，有时为了计算的收敛要避免设置下降段，采用rush模型。
3）利用最大压应变准则来判断混凝土是否破坏。
4. Solid65单元中的破坏准则1）采用Willam&Warnke五参数破坏准则2）需要参数：单轴抗拉强度，单轴，双轴抗压强度，围压压力，在围压作用下双轴，单轴抗压强度5. 近来我对混凝土单元进行了一点思考，有一些想法，贴在下面，共同探讨：1）分析混凝土结构，选择合理的材料特性是建立模型的关键，所以有必要弄清混凝土的材料特性。
混凝土是脆性材料,并具有不同的拉伸和压缩特性。
典型混凝土的抗拉强度只有抗压强度的8％-15%。
在ANSYS中，对于混凝土单元，材料特性ANSYS要求输入以下数据（为了清楚起见，我将几个系数均译为了中文）：弹性模量、泊松比、张开与闭合滑移面的剪切强度缩减系数、抗拉与抗压强度、极限双轴抗压强度、周围静水应力状态、静水应力状态下单轴与双轴压缩的极限抗压强度、断裂发生时刚度乘子。
其中，1～6是必须输入的，7～11要么不输入，都采用默认值，如果输入其中一个，其他的都需要输入；另外，与在0～1之间取值，具体如何取值，是值得探讨的话题，但有一点是肯定的，不能将剪切缩减系数，取的太小，否则，就很难不收敛，据我体会，分析一个梁的极限荷载时，剪切缩减系数的取值影响也不是很大；2）据我理解，如果定义：TB,concer,mat(mat是需要定义的材料号)，则混凝土定义了破坏准则，没有定义屈服准则，主要是W-W模型。
由于混凝土材料的复杂性（太随机了），很难得到一个完全适合混凝土的屈服的材料模型；3）如果考虑混凝土的压碎破坏，有限元模型会较早失效，得不到真实极限荷载，建议在研究钢筋混凝土结构极限荷载时，关闭混凝土压碎能力；材料模型的选取对荷载变形曲线路径影响不大，即模拟曲线与真实曲线相对应部分吻合较好；不考虑混凝土的压碎破坏，并不意味着不考虑混凝土的抗压能力，相反，为了得到较准确的极限荷载，采用受压混凝土模型是必需的，也只有采用受压混凝土模型才能得到整个荷载变形曲线；6. do a mesh sensitivity analysis, which means you need analyze the model with three different mesh sizes in the span direction, and maybe you can find something.7. 开裂荷载就是第一到裂纹出现的时候，所加荷载即为开裂荷载；至于如何检测，我也没有好的办法，就是在开裂荷载附近，将荷载不加的很小！观察第一条裂纹的出现.8. 由于没有考虑混凝土的应力应变关系，所以荷载-位移曲线接近双折线；我的观点是：１）：仅设置CONCR，不管是否设置压碎，极限荷载偏小，荷载位移曲线一般接近二折线；采用CONCR ＋MISO则荷载位移曲线形状明显是曲线的，更接近试验结果，所以设置CONCR后，还要需要具体定义混凝土的应力应变关系；２）：不考虑压碎时，计算相对容易收敛；而考虑压碎则比较难收敛，即便是没有达到压碎应力时，且有限元模型会较早失效，得不到真实极限荷载。
3）关掉压裂，应该在考虑其他屈服准则，如von mises。
****米赛斯准则在特定的条件下是适合混凝土的．米赛斯准则不适合混凝土是因为它不能包括静水压力效应，对简单的简之梁摸拟，根本没有考虑静水压力效应，所以还是可以用米赛斯准则的；****我很赞成你的观点：＂定义Concr时把压碎特性去掉（抗压强度为“-1”）肯定是不合理的＂；我也在相关的帖子，发表过向类似的观点；比如，不考虑混凝土压碎，如何观察混凝土结构的裂缝发展？我也一直在考虑此问题，只是高我们这一行的人太少，连找一个讨论的人都很难！！我的观点是：如果必设压碎检查，则要通过大量的试算，并设置不同的网格密度、子步数，以达到目的；***另外，在ANSYS软件的帮助里，明确提到混凝土可以将抗压强度设为－１，以不考虑混凝土的压碎功能！原叙述如下：Absence of the data table removes the cracking and crushing capability. A value of -1 for constant 3 or 4 also removes the cracking or crushing capability，注：constant 3:Uniaxial tensile cracking stress.constant 4:Uniaxial crushing stress (positive).即混凝土开裂、压碎均可去掉。
***有时我想是不是＂ANSYS在混凝土这一块功能还有待于改善＂？9. 有限元方程求解采用Newton-Raphson迭代法求解，求解时采用多荷载步，每荷载步又设若干子步。
为便于加载，将整个求解过程分为四个阶段：（1）加载到开始出现裂缝；（2）很多裂缝出现；（3）钢筋屈服；（4）一直到破坏。
第一阶段为线性阶段，可以加比较大的荷载步，当出现裂纹后，就逐步减小荷载步。
进入非线性后，方程较难收敛甚至不收敛，在裂缝刚刚出现和接近破坏的阶段，可以适当放松收敛标准，保证计算的连续性10. 我在用ansys计算沈聚敏教授做过的试验（《钢筋混凝土构件的变形和延性》清华大学，建筑结构学报1980.2）总共10根梁。
发现我不考虑混凝土压碎的时候，得到的结果基本上与试验相同。
但是考虑压碎的时候（把-1改为轴心抗压强度，命令流相同），计算得到的结果与试验值相去甚远。
这是为何呢？在考虑压碎的前提下，我把收敛准则里面的0.05改为0.2之后，得到的最大承载力得到了显著的提高，可以和试验值相当这样的话，我就感到很不解了，应该说收敛准则，只是决定是否收敛，而不能改变结果阿？？？（而且我感觉0.2是不是不行啊，最大应该就是0.05）子步数和迭代次数应该是越大越好吧，（在不考虑计算时间的前提下），我好像感觉有人说，大了也不好，不好收敛。
表示怀疑？？？11. 如何显示SOLID 65单元内部配筋方向？操作步骤：1）使实体透明化：Utility Menu>PlotCtrls>Style>Translucency注意：1——完全透明；0——完全不透明2）显示与实常数相关的单元形状：Utility Menu>PlotCtrls>Style>Size and Shape将ESHAPE开关打开。
3）消影Utility Menu>PlotCtrls>Style>Edge Options对GLINE进行选择。
4）将单元缩减以更好地观察Utility Menu>PlotCtrls>Style>Size and Shape对SHRINK开关进行选择缩减比例0％～50％。
12. 为什么ANSYS对WW破坏面进行改动？1) 混凝土材料本身是一种非常复杂的材料，受压破坏和受拉破坏表现完全不同；2) WW破坏曲面中没有区分这两种破坏形式，但实际程序计算中却需要加以区分；3) 人为强制在压-压-拉分区和拉-拉-压分区中按开裂处理，体现了理论研究和实用计算程序编写之间的差异。
13. Solid 65的本构关系弹塑性行为1) 受拉弹性2) 受压可以选择一些塑性模型：a) Von Mises屈服面b) Drucker-Prager屈服面c) 理想弹塑性可以使用以下本构关系：1) 等强硬化模型（Multilinear Isotropic Hardening）2) 随动硬化模型（Multilinear Kinematic Hardening）3) Drucker-Prager模型(DP模型)，DP模型在混凝土中为理想弹塑性模型14. Solid65单元中的破坏准则采用Willam&Warnke五参数破坏准则需要参数：1) 单轴抗拉强度，2) 单轴，双轴抗压强度，3) 围压压力，4) 在围压作用下的双轴，单轴抗压强度15. 混凝土与钢筋组合模型的选取1. 在条件允许的情况下，优先使用整体式模型；2. 滑移影响可以通过折减钢筋弹模加以模拟；3. 在类似节点受往复荷载作用的问题，由于滑移严重，必须使用界面单元；4. 预应力考虑预应力损失，必须使用界面单元。
