自己动手制作小屏幕液晶电视

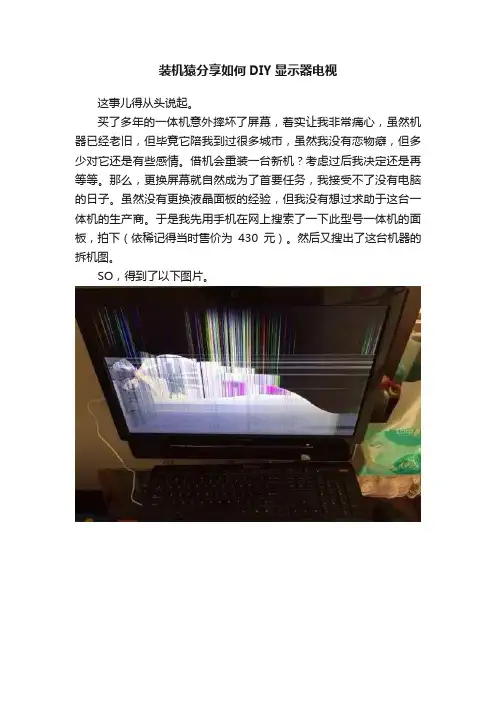

装机猿分享如何DIY显示器电视这事儿得从头说起。

买了多年的一体机意外摔坏了屏幕，着实让我非常痛心，虽然机器已经老旧，但毕竟它陪我到过很多城市，虽然我没有恋物癖，但多少对它还是有些感情。

借机会重装一台新机？考虑过后我决定还是再等等。

那么，更换屏幕就自然成为了首要任务，我接受不了没有电脑的日子。

虽然没有更换液晶面板的经验，但我没有想过求助于这台一体机的生产商。

于是我先用手机在网上搜索了一下此型号一体机的面板，拍下（依稀记得当时售价为430元）。

然后又搜出了这台机器的拆机图。

SO，得到了以下图片。

对于装机猿出身的我，这种级别的配件更换作业只能算是小CASE。

毕竟唯一需要使用的工具就是螺丝刀，只要胆大心细，我个人觉得应该也不存在什么难度。

屏到了，装上，搞定。

By the way，这块屏幕的型号是M215H3-LA1，奇美的21.5寸1080P的TN屏，不是什么高端屏。

修好之后，又用了小半年，新组的机器代替了它的位置。

电脑这东西一旦淘汰就成了鸡肋，于是我便有了废物利用的心思。

同样是因为没有经验，动手改造之前，要问问百老师。

经过一番查找、学习，我大概搞清了思路：液晶屏+解码板+高压板+控制面板或遥控器套件+喇叭+连线+外壳=电视。

至于这台电视具体具备什么样的功能，主要取决于买什么样的解码板。

我不是什么专业人士，只改过这么一台电视。

但是我尽量力求把这篇帖子写成教程，供大家参考。

首先，根据我仅有的一次经验。

电视机的主要原件就是液晶屏无疑。

成本占比也的确是最高的。

液晶屏分类这些我都不说了，说也是复制粘贴。

我就简单说一个事情：大尺寸液晶屏基本上数据线和供电线路是分开的。

数据线接口叫LVDS，LVDS接口不是统一标准接口，还分什么单8、双8、单6等等。

供电线接口，我知道的有12PIN、6PIN，好像还有4PIN的接口。

先不要头大，其实这些都不是问题。

我就拿我的屏给大家举例说明一下。

看图：液晶面板是一台电视中成本最高的原件，解码板次之。

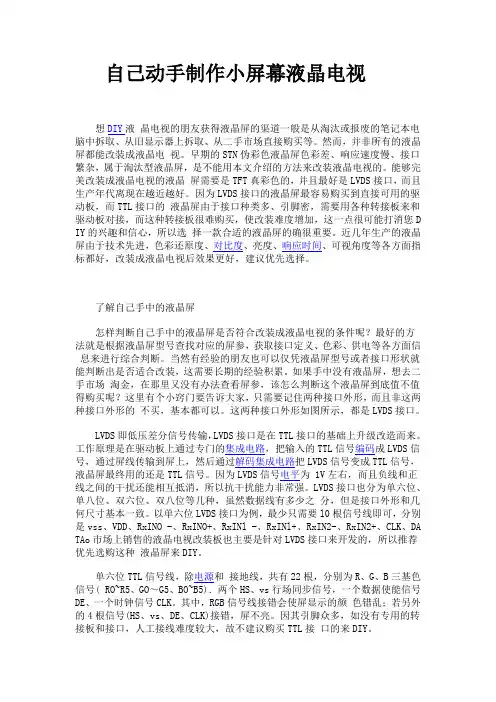

自己动手制作小屏幕液晶电视想DIY液晶电视的朋友获得液晶屏的渠道一般是从淘汰或报废的笔记本电脑中拆取、从旧显示器上拆取、从二手市场直接购买等。

然而，并非所有的液晶屏都能改装成液晶电视。

早期的STN伪彩色液晶屏色彩差、响应速度慢、接口繁杂，属于淘汰型液晶屏，是不能用本文介绍的方法来改装液晶电视的。

能够完美改装成液晶电视的液晶屏需要是TFT真彩色的，并且最好是LVDS接口，而且生产年代离现在越近越好。

因为LVDS接口的液晶屏最容易购买到直接可用的驱动板，而TTL接口的液晶屏由于接口种类多、引脚密，需要用各种转接板来和驱动板对接，而这种转接板很难购买，使改装难度增加，这一点很可能打消您D IY的兴趣和信心，所以选择一款合适的液晶屏的确很重要。

近几年生产的液晶屏由于技术先进，色彩还原度、对比度、亮度、响应时间、可视角度等各方面指标都好，改装成液晶电视后效果更好，建议优先选择。

了解自己手中的液晶屏怎样判断自己手中的液晶屏是否符合改装成液晶电视的条件呢？最好的方法就是根据液晶屏型号查找对应的屏参，获取接口定义、色彩、供电等各方面信息来进行综合判断。

当然有经验的朋友也可以仅凭液晶屏型号或者接口形状就能判断出是否适合改装，这需要长期的经验积累。

如果手中没有液晶屏，想去二手市场淘金，在那里又没有办法查看屏参，该怎么判断这个液晶屏到底值不值得购买呢？这里有个小窍门要告诉大家，只需要记住两种接口外形，而且非这两种接口外形的不买，基本都可以。

这两种接口外形如图所示，都是LVDS接口。

LVDS即低压差分信号传输，LVDS接口是在TTL接口的基础上升级改造而来。

工作原理是在驱动板上通过专门的集成电路，把输入的TTL信号编码成LVDS信号，通过屏线传输到屏上，然后通过解码集成电路把LVDS信号变成TTL信号，液晶屏最终用的还是TTL信号。

因为LVDS信号电平为 1V左右，而且负线和正线之间的干扰还能相互抵消，所以抗干扰能力非常强。

【DIY分体电视】教你如何制作一台分体电视DIY分体电视作为一个非常中意小米电视的米粉，今天自己手动组装DIY一台mini版小米电视，你看看小米的方法你就觉得DIY它是一件简单又复杂的技术活，其实我想说的是，拥有它一点都不难，给有意自己动手DIY的朋友讲讲怎么做，如果有动手欲望的你，不妨试试12年购买的华硕15.6英寸笔记本，早就坏了，屏幕拆开使用里面的液晶屏可以利用作为一台电视机，下图显示屏为笔记本显示器拆开液晶屏（正面图片)显示屏背面还有屏幕参数，液晶屏幕还是LG ISP硬屏这个就改变屏幕作为电视机的显示器驱动板，每个屏幕材质、参数不一样，驱动板也是不一样的哦拿液晶屏和显示器驱动板连接下面为小米盒子暴力拆机，小米盒子没有任何螺丝，都是使用胶水，拆机也是非常简单，只需要一把小刀小米盒子拆开图片下图为小米盒子主板，小米盒子内置也是只有一块主板，做工还是非常精致紧凑（主板正面）看看主板的设计和排版还是非常紧凑的，主板上面有MIlog，也是非常独特的设计，没有任何螺丝固定，拆开外壳就可以把主板取下（主板背面）小米手机以及小米盒子包装盒也是一堆堆的，可以作为机壳屌丝工作台，至于为什么是在床上工作呢，相信你已经邪恶了.....下图为机壳模板一，不忍直视下图为机壳模板二配备散热器，电脑扬声器，mini小米电视主机分体已完成了把小米两个包装盒合并一起，就组成了，用胶带或者是胶水粘牢即可驱动板接口特写展示（由于使用工具有限，设计上面稍微有点粗糙，仅供参考）螺丝旁边为驱动板实体按键，具备GVA、HDMI、AV、USB、音频模拟接口，和小米电视也不相上下由于小米盒子主板和驱动板使用牛皮纸包装盒密封，散热性不强，在顶部开一口，增加一个小风扇给主机散热在盒子左右侧面各打一圈孔，作为扬声器发音孔组装完成通电以后，连接电源点亮指示灯亮，正常工作俯视图把组装完成的主机和屏幕连接，把主机固定在两个盒子上面，左侧包装盒为电源驱动板有一个遥控器，也是红外线接收发信号，那么问题来了，接收器安装哪里比较好呢，如果是你，你会安装在什么位置呢？缺陷：1.有两个遥控器，需要切换信号源，还需要驱动板的遥控器操作切换了。

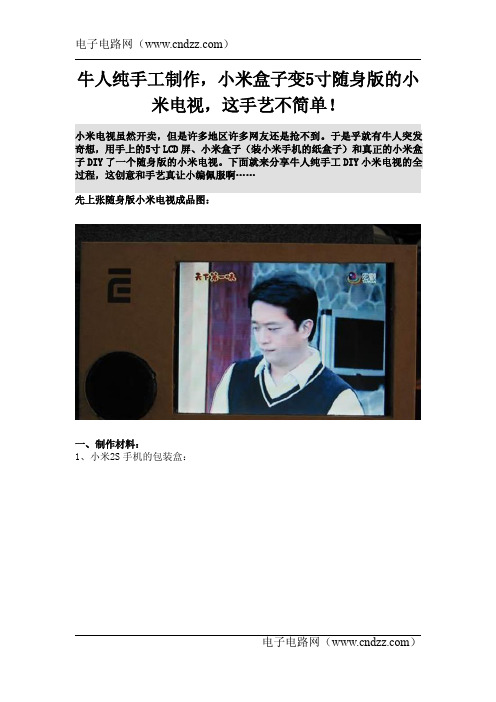

牛人纯手工制作，小米盒子变5寸随身版的小米电视，这手艺不简单！
小米电视虽然开卖，但是许多地区许多网友还是抢不到。

于是乎就有牛人突发奇想，用手上的5寸LCD屏、小米盒子（装小米手机的纸盒子）和真正的小米盒子DIY了一个随身版的小米电视。

下面就来分享牛人纯手工DIY小米电视的全过程，这创意和手艺真让小编佩服啊……
先上张随身版小米电视成品图：
一、制作材料：
1、小米2S手机的包装盒：
2、5寸LCD屏，后面绿色的是驱动板，尺寸刚好合适小米2S手机的包装盒。

3、3W音频功放板：当然，还要喇叭，由于盒子内部空间有限，伴音就做成单声道的了。

4、电源模块，用LM2576，电流可以达到3A，带开关音量电位器用与电源开关和音量控制，DC插座用5.5的。

二、制作步骤：
1、测量LCD尺寸后在盒子上画线，然后用刀挖孔。

2、挖完孔以后，盒子强度就降低了，因此，切割面要涂上胶水，干一夜，其它挖孔的地方也要如此加固。

3、制作喇叭孔：喇叭孔本来想打眼，但是不容排列争气，还是挖个喇叭大小的孔。

4、钻DC插座的孔
5、喇叭用一只黑丝袜包住嵌挖好的孔中，用704胶粘牢，固化后用刀子把多余的黑丝割掉。

6、依次装上音量电位器，DC插座，3.5mm的三芯插孔，用做AV输入端子，用704涂抹粘牢。

7、后盖割掉一些，装上旋钮。

检插无误后盒上后盖，用704胶涂抹缝隙，音量电位器兼电源开关。

8、成品图：
9、接上真正的小米盒子，开机.....
效果不错啊！
这是AV输入，用的是3.5mm的三芯屏蔽线10、5寸随身版小米电视大功告成！
电子电路网（）
电子电路网（）。

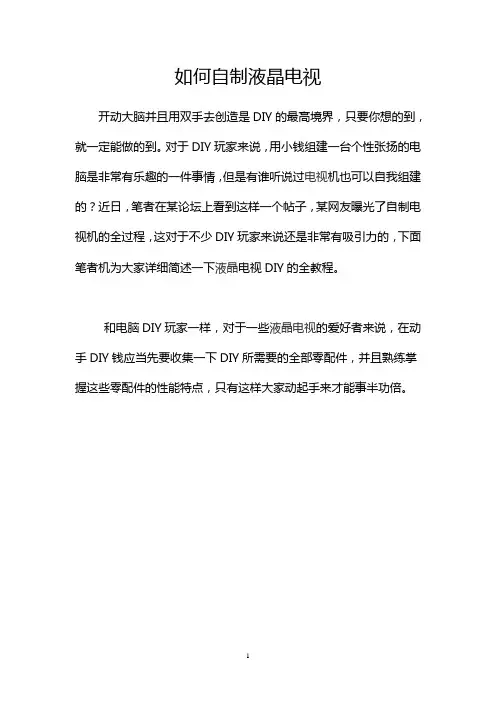

如何自制液晶电视开动大脑并且用双手去创造是DIY的最高境界，只要你想的到，就一定能做的到。

对于DIY玩家来说，用小钱组建一台个性张扬的电脑是非常有乐趣的一件事情，但是有谁听说过电视机也可以自我组建的？近日，笔者在某论坛上看到这样一个帖子，某网友曝光了自制电视机的全过程，这对于不少DIY玩家来说还是非常有吸引力的，下面笔者机为大家详细简述一下液晶电视DIY的全教程。

和电脑DIY玩家一样，对于一些液晶电视的爱好者来说，在动手DIY钱应当先要收集一下DIY所需要的全部零配件，并且熟练掌握这些零配件的性能特点，只有这样大家动起手来才能事半功倍。

接下来我们就来详细了解一下自己动手制作液晶电视都需要哪些配件，除了一些常用的线材外，电视机所需要的喇叭、按键、高压板线以及其它所需要的瞥见都要臵备齐全，并且大家在臵备的同时需要对各配件的使用方法和用途有非常详细的了解，同时在根据自己实际所需进行制作。

自制电视电脑一体机在液晶电视中，芯片的作用是非常重要的，因此笔者建议DIY玩家在组建液晶电视时尽量选择单一芯片驱动的厂商，这样更利于产品整体的性能表现，接下来我们就来看看网友是如何自制液晶电视的吧。

●电视DIY意义何在和电脑DIY玩家一样，在进行电视自制过程前，我们应该先要搞清楚为什么要DIY。

其实，在笔者看来，DIY是彰显自我个性的一个舞台，在这个舞台上，我们可以打破传统的旧思想旧观念，把真正代表自我个性的产品完美展现在大家面前，因此我们需要DIY。

组装过程中的电路板实拍不过仅凭借这一点是不行的，我们还要从其他方面来考虑电视DIY的可行性，首先从技术方面来看，液晶电视时代已经到来，与传统的CRT显像管电视相比，液晶电视的内部结构更加简单。

同时，技术的发展使电视DIY比电脑DIY都来得简单，还有中间厂商的技术支持，使得DIY爱好者自己动手组装液晶显示器甚至液晶电视就已经不是问题了。

当然，如果你不懂液晶方面的技术，那么电视DIY对于来说可能永远都是一个梦……另外，对于骨灰级的DIY爱好者，经济问题好象不是这个人群考虑的，而对于国内大多数液晶爱好者而言，希望更多的是既获得比市面更便宜的最终价格，又能满足动手的欲望。

用壁纸刀和电洛铁进行简易液晶压屏操作接一浴室老板电话，说他们店里的32寸液晶电视不显示了，初步判断就是屏坏了，告诉他修不了，可是老板非得让我去看看，上门维修，打开电视，电视图像怎么形容呢，就像百叶窗一样，而且百叶窗的格子还不停的变化压缩，不是常见的什么灰屏，白屏，蓝屏等现象。

声音正常，偶尔图像有时模糊定格，这个真不是啥好现象，只能告诉老板，修好的希望很小，我试试看。

把电视拿回家拆开，BOE京东方液晶屏，型号是LE32Y612，因为电视是京东方的，这个又是低端的型号，屏肯定是京东方自己的垃圾屏（京东方的部分高端点的型号有用LG的屏），因为京东方的屏通病很多，地球人都知道飞线修京东方屏通病，所以我也希望这个能飞线修复，这也是我把电视拿回家试试的缘故。

拆开屏，边板电压正常，靠近边板的耳朵用手翻动，图像画面变化很多，横线，百叶窗，定格，模糊，拖影，找到vgh和vgl两个点，刮开涂层测量，电压断断续续，这个飞线能行吗，正在画魂儿的时候，用手按了一下耳朵，图像居然有正常的时候，看来，应该耳朵和玻璃基板接触不好。

这个是压屏机的活，这么烂的电视，是不是得直接判死刑了。

以前和一个搞弱电的朋友聊天的时候，他告诉我，这种软排线和电路板和玻璃基板之间不是焊接的，只是类似胶粘结的结构，压屏机就是把排线恒温的粘结到板子上，并给一定压力，让电路接通，我观察耳朵的电路，发现耳朵与基板连接的地方并不都是电路，只是在耳朵的两头分布了电路，总共也就是20多个左右，每一头也就10多个，设想，找一个比较平的导热的东西压住一头，然后用烙铁加热，估计也能起到压屏机类似的效果。

网上不是有卖压屏的烙铁的吗，看结构也就是烙铁头加大做成一个长条平面，沿着设想的思路，看到手里一盒刚买的壁纸刀片，刀片除了刀刃的一面，另外三面都是平的，因为耳朵的一头只有十根左右排线，长度也就5毫米左右，应该用刀尖那段就足够，压屏线的温度好像不需要很高，估计200度左右就不多。

自己动手将旧液晶屏幕改造成精美的小电视
第二步，点亮拆下来的液晶面板。

如果你原来的电脑屏幕是完好的，一般都可以拆下来改装成独立的显示器或小电视。

笔记本电脑屏幕大多使用一根扁排线与主板相连，这种连接方式叫做LVDS接口，有40针、30针、25针等类型。

现在你要做的就是在万能的某宝上找到一个合适的液晶驱动板，有合适的输入接口，使用LVDS排线与液晶面板相连，就能够让液晶面板亮起来，发挥显示器的作用了。

常见的液晶驱动板有乐华V59、V56等，都是“万用”液晶驱动板，具有电视接收、VGA、HDMI、AV接口，并可以支持U盘文件播放，价格低到令人发指！它几乎支持所有的液晶面板，只要通过一个U盘，将相应的液晶面板参数文件，刷到驱动板中即可。

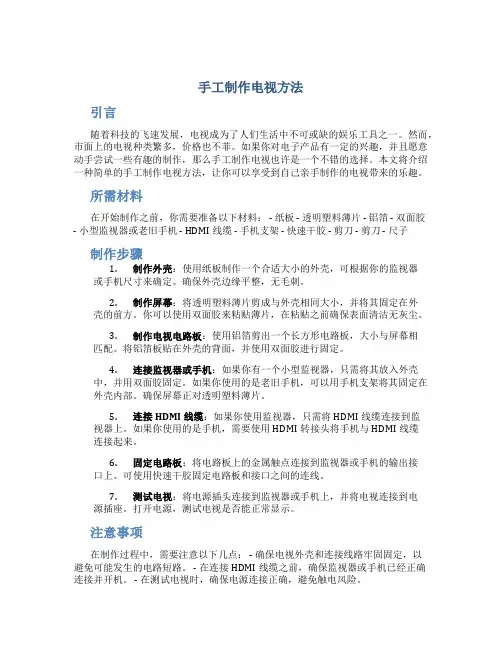

手工制作电视方法引言随着科技的飞速发展，电视成为了人们生活中不可或缺的娱乐工具之一。

然而，市面上的电视种类繁多，价格也不菲。

如果你对电子产品有一定的兴趣，并且愿意动手尝试一些有趣的制作，那么手工制作电视也许是一个不错的选择。

本文将介绍一种简单的手工制作电视方法，让你可以享受到自己亲手制作的电视带来的乐趣。

所需材料在开始制作之前，你需要准备以下材料： - 纸板 - 透明塑料薄片 - 铝箔 - 双面胶- 小型监视器或老旧手机 - HDMI线缆 - 手机支架 - 快速干胶 - 剪刀 - 剪刀 - 尺子制作步骤1.制作外壳：使用纸板制作一个合适大小的外壳，可根据你的监视器或手机尺寸来确定。

确保外壳边缘平整，无毛刺。

2.制作屏幕：将透明塑料薄片剪成与外壳相同大小，并将其固定在外壳的前方。

你可以使用双面胶来粘贴薄片，在粘贴之前确保表面清洁无灰尘。

3.制作电视电路板：使用铝箔剪出一个长方形电路板，大小与屏幕相匹配。

将铝箔板贴在外壳的背面，并使用双面胶进行固定。

4.连接监视器或手机：如果你有一个小型监视器，只需将其放入外壳中，并用双面胶固定。

如果你使用的是老旧手机，可以用手机支架将其固定在外壳内部。

确保屏幕正对透明塑料薄片。

5.连接HDMI线缆：如果你使用监视器，只需将HDMI线缆连接到监视器上。

如果你使用的是手机，需要使用HDMI转接头将手机与HDMI线缆连接起来。

6.固定电路板：将电路板上的金属触点连接到监视器或手机的输出接口上。

可使用快速干胶固定电路板和接口之间的连线。

7.测试电视：将电源插头连接到监视器或手机上，并将电视连接到电源插座。

打开电源，测试电视是否能正常显示。

注意事项在制作过程中，需要注意以下几点： - 确保电视外壳和连接线路牢固固定，以避免可能发生的电路短路。

- 在连接HDMI线缆之前，确保监视器或手机已经正确连接并开机。

- 在测试电视时，确保电源连接正确，避免触电风险。

结论通过简单的制作步骤，我们可以用手工制作的方法制作出一个简易电视。

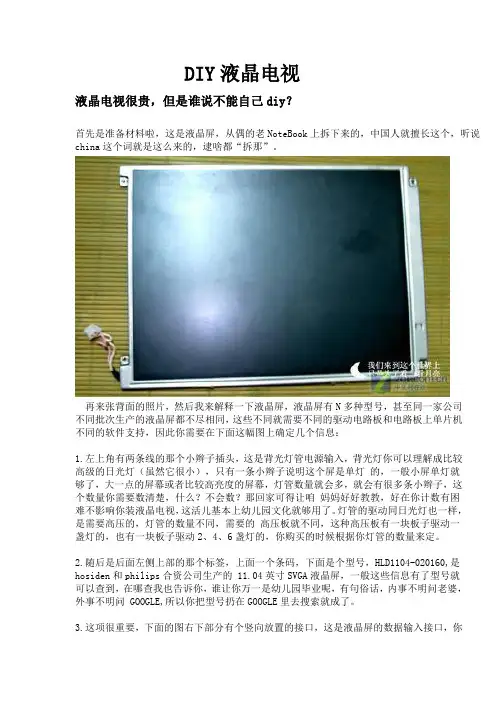

DIY液晶电视液晶电视很贵，但是谁说不能自己diy？首先是准备材料啦，这是液晶屏，从偶的老NoteBook上拆下来的，中国人就擅长这个，听说china这个词就是这么来的，逮啥都“拆那”。

再来张背面的照片，然后我来解释一下液晶屏，液晶屏有N多种型号，甚至同一家公司不同批次生产的液晶屏都不尽相同，这些不同就需要不同的驱动电路板和电路板上单片机不同的软件支持，因此你需要在下面这幅图上确定几个信息：1.左上角有两条线的那个小辫子插头，这是背光灯管电源输入，背光灯你可以理解成比较高级的日光灯（虽然它很小），只有一条小辫子说明这个屏是单灯的，一般小屏单灯就够了，大一点的屏幕或者比较高亮度的屏幕，灯管数量就会多，就会有很多条小辫子，这个数量你需要数清楚，什么？不会数？那回家可得让咱妈妈好好教教，好在你计数有困难不影响你装液晶电视，这活儿基本上幼儿园文化就够用了。

灯管的驱动同日光灯也一样，是需要高压的，灯管的数量不同，需要的高压板就不同，这种高压板有一块板子驱动一盏灯的，也有一块板子驱动2、4、6盏灯的，你购买的时候根据你灯管的数量来定。

2.随后是后面左侧上部的那个标签，上面一个条码，下面是个型号，HLD1104-020160,是hosiden和philips合资公司生产的 11.04英寸SVGA液晶屏，一般这些信息有了型号就可以查到，在哪查我也告诉你，谁让你万一是幼儿园毕业呢，有句俗话，内事不明问老婆，外事不明问 GOOGLE,所以你把型号扔在GOOGLE里去搜索就成了。

3.这项很重要，下面的图右下部分有个竖向放置的接口，这是液晶屏的数据输入接口，你需要数清楚里面的阵脚数，描述明白接口，比如我这块是41扣接口，实在说不清楚，用数码相机拍一张也成。

有了上面的这些信息，就要配置相应的驱动板和高压板，我再说强调一下每种型号液晶屏所使用的驱动板和软件是不同的，自己根据自己的需要配置。

来看看我的，图的左侧就是驱动板，内置了电源管理、遥控管理、OSD控制键盘、TV输入、S-VIDEO、VIDEO、TTL-VGA,右侧那块小的就是高压板，在此我提醒一下，整个液晶电视实际都是弱电，唯一有高压的地方就是这块小的高压板，调试的时候躲它远点，别的地方随便你碰也没关系，实在觉得不过瘾你可以学学韦小宝，唱着十八摸然后再下手……有了这些东西剩下就是试装了，这没啥技巧，接口都是唯一性的，接反了、插错了都进不去，你别死乞白咧在那搞拉郎配就成，瞅瞅偶拼好的：一般说业余制作，最难解决的就是外壳，这是你玩智慧的时候了，我见过老外很多搞笑的，有把液晶屏镶嵌在冰箱外壳上的，有放在微波炉前面板上的，有放在鱼缸壳上的，最强一个直接是连电脑一起散开了钉在墙上，旁边一大号标语：intel outside。

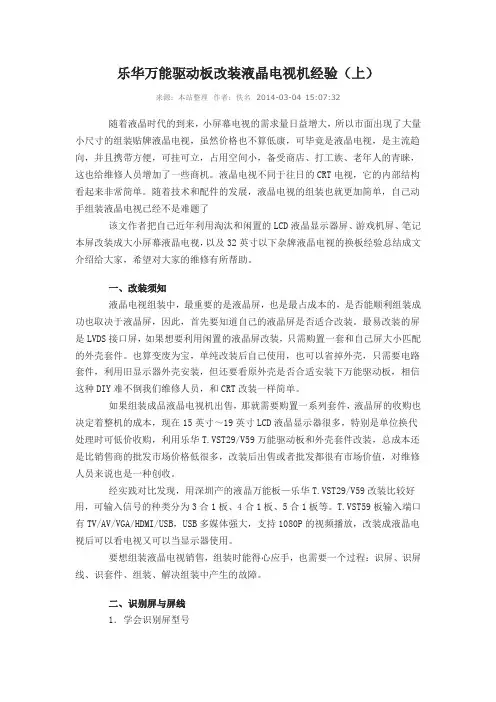

乐华万能驱动板改装液晶电视机经验（上）来源：本站整理作者：佚名 2014-03-04 15:07:32随着液晶时代的到来，小屏幕电视的需求量日益增大，所以市面出现了大量小尺寸的组装贴牌液晶电视，虽然价格也不算低康，可毕竟是液晶电视，是主流趋向，并且携带方便，可挂可立，占用空间小，备受商店、打工族、老年人的青睐，这也给维修人员增加了一些商机。

液晶电视不同于往日的CRT电视，它的内部结构看起来非常简单。

随着技术和配件的发展，液晶电视的组装也就更加简单，自己动手组装液晶电视已经不是难题了该文作者把自己近年利用淘汰和闲置的LCD液晶显示器屏、游戏机屏、笔记本屏改装成大小屏幕液晶电视，以及32英寸以下杂牌液晶电视的换板经验总结成文介绍给大家，希望对大家的维修有所帮助。

一、改装须知液晶电视组装中，最重要的是液晶屏，也是最占成本的，是否能顺利组装成功也取决于液晶屏，因此，首先要知道自己的液晶屏是否适合改装。

最易改装的屏是LVDS接口屏，如果想要利用闲置的液晶屏改装，只需购置一套和自己屏大小匹配的外壳套件。

也算变废为宝，单纯改装后自己使用，也可以省掉外壳，只需要电路套件，利用旧显示器外壳安装，但还要看原外壳是否合适安装下万能驱动板，相信这种DIY难不倒我们维修人员，和CRT改装一样简单。

如果组装成品液晶电视机出售，那就需要购置一系列套件，液晶屏的收购也决定着整机的成本，现在15英寸～19英寸LCD液晶显示器很多，特别是单位换代处理时可低价收购，利用乐华T.VST29/V59万能驱动板和外壳套件改装，总成本还是比销售商的批发市场价格低很多，改装后出售或者批发都很有市场价值，对维修人员来说也是一种创收。

经实践对比发现，用深圳产的液晶万能板—乐华T.VST29/V59改装比较好用，可输入信号的种类分为3合1板、4合1板、5合1板等。

T.VST59板输入端口有TV/AV/VGA/HDMI/USB，USB多媒体强大，支持1080P的视频播放，改装成液晶电视后可以看电视又可以当显示器使用。

400元自制4K便携显示器!知道这些你也能轻松搞定随着手机屏幕分辨率的提升，大家对电脑显示器的分辨率也开始重视起来，目前的主流分辨率也逐渐开始从1080P提升到了2K，很多小伙伴也开始尝试体验高分辨率带来的乐趣，同时4K显示器的价格也降下来不少。

那么有没有更便宜、性价比更高的体验到4K显示器魅力的办法呢？当然是有，那就是自己DIY一个。

很难吗？一点也不难，看完这边文章，你也能跟着小狮子做一个。

DIY一台PC主机我们都知道需要有主板、处理器、内存等硬件，那么DIY一台显示器自然也要知道显示器的构成。

相对于主机来说，其实显示器的组成简单了很多。

显示器看上去有很多复杂的技术，但实际构成却并不复杂一台显示器最重要的部分就是液晶面板和驱动板。

显示面板不用多说，就是我们看到的屏幕，而液晶面板的参数直接决定了显示器整体的显示效果，如分辨率、刷新率、色域等。

驱动板则是用来驱动液晶面板，让面板能够点亮，和显卡进行数据交换，提供接口等。

了解了这两个部分，基本上显示器就已经八九不离十了，剩下的就是一些连接线、电源、电源板、外壳等小组件。

简单来说，如果我们想要DIY一台显示器，那么我们要做的就是选择一块液晶面板，找到匹配的驱动板，然后接好各种线缆，自制/购买外壳，就完成了。

是不是很简单？下面我们就以制作一个最简单的15.6英寸的4K便携显示器为例详细探讨一下。

15.6英寸是目前便携显示器的主流尺寸很多小伙伴可能觉得15.6英寸的4K显示器没有什么意义，其实选择这个尺寸是因为其入手简单，价格便宜，而且DIY完成后用作副屏也很合适。

因为笔记本所使用的4K面板很多都是15.6英寸，所以在市面上的存量较大，入手也非常方便，非常适合新手操作。

而且这个尺寸也是当前便携显示器的主流尺寸。

下面就动起手来吧。

首先，我们以实操为主，所以在这里就不对液晶面板的原理和构成做具体的分解，直接进入操作选品环节（注意以下提到的部分参数和用词用法可能并非完全正确的标准用法，但一定是实际中约定俗成的用法）。

手工电视制作方法1. 简介手工电视是一种由废旧物品和基础电子组件手工制作而成的电视机。

通过自己动手制作电视，可以增进对电子原理的理解，并且增加自己动手制作东西的乐趣。

本文将介绍制作手工电视的方法和步骤。

2. 所需材料在开始制作手工电视之前，你需要准备以下材料：•一个空的纸箱•一个放大镜•一块铜板•一根半导体器件（例如二极管）•一根天馈线•一根电线•一个调频接收器•一颗半导体晶体（例如硅晶体）3. 制作过程3.1 制作电视屏幕首先，将空的纸箱打开，将其中一面剪下来作为电视屏幕。

可以根据个人喜好决定屏幕的大小和形状。

3.2 组装视觉部分将放大镜放置在屏幕上，使其焦点聚焦在屏幕的中心位置。

这将作为我们的视觉部分。

3.3 制作电子部分3.3.1 电视调谐器将调频接收器与天馈线连接，将调谐器放在适当的位置，以确保接收到电视频道信号。

3.3.2 硅晶体和半导体器件将硅晶体和半导体器件连接在一起，通过电线将其连接到调谐器。

这将作为电视的处理部分。

3.3.3 连接视觉和电子部分将处理部分连接到放大镜上。

通过调整焦点和信号输入，你将能够看到屏幕上播放的电视频道。

4. 使用和注意事项完成手工电视的制作后，你可以使用此电视观看电视节目。

但是请注意以下几点：•由于手工电视的制作过程可能存在一些不完善之处，所以图像和声音的质量可能不如专业电视机。

•请注意使用电源和线缆的安全，确保电视安全可靠地工作。

•在调整电视信号和焦点时要小心，以避免不必要的损坏。

•如果你对电子知识和安全不是很了解，请在合适的环境下，由专业人士协助完成制作过程。

5. 结论制作手工电视不仅带来了对电子原理的理解，同时也充满了乐趣和创造力。

通过简单的材料和基础的电子组件，你就可以自己动手制作出一个能够观看电视节目的电视机。

尽管它可能不如专业电视机那么完美，但它给你带来的成就感和乐趣是无可比拟的。

希望这篇文档能够帮助你开始制作手工电视，感受到动手创造的乐趣！。

DIY液晶电视简介在现代社会，液晶电视已经成为家庭娱乐的重要组成部分。

然而，市面上的液晶电视种类繁多，价格各异。

如果您对电子制作有一定了解，并且愿意动手，那么您可以尝试自己制作一台DIY液晶电视。

本文将介绍DIY液晶电视的基本步骤和所需材料，并提供一些制作过程中的技巧和注意事项。

所需材料•液晶显示模块：您可以从市场或者电子配件店购买一个适合您需求的液晶显示模块。

确保选择一个尺寸合适并且具有高分辨率的显示模块。

•控制板：控制板是连接液晶显示模块和其他电子部件的关键组件。

您可以选择购买一个现成的控制板，也可以自己设计和制作一个。

•外壳：为了保护液晶显示模块和其他电子部件，您需要制作一个外壳。

您可以使用塑料、金属或木材等材料制作外壳，并确保其尺寸适合您的液晶显示模块和其他组件。

•电源和电线：液晶电视需要电源供应和电线连接。

请确保购买一个适合您需求的电源适配器，并按照正确的方式连接电线。

•音频和视频输入设备：您可能需要购买一个视频信号源（如DVD播放器、电脑或游戏机）和音频设备（如音响系统），以便将音频和视频输入到您的DIY液晶电视中。

制作步骤1.选择合适的尺寸和分辨率的液晶显示模块：根据您的需求和预算选择一个合适的液晶显示模块。

确保其尺寸适合您的需求，并且具有足够高的分辨率以获得良好的图像质量。

2.设计和制作控制板：如果您选择自己设计和制作控制板，则需要进行一些基本的电路设计和焊接工作。

您可以根据液晶显示模块的规格和接口要求，设计一个适合的控制板。

3.制作外壳：根据液晶显示模块和其他组件的尺寸，设计和制作一个外壳。

您可以使用3D打印技术、切割塑料或金属板材等方法制作外壳。

确保外壳具有足够的强度和稳定性。

4.连接电源和电线：根据液晶显示模块和控制板的接口要求，连接电源和电线。

请确保正确连接并遵循相关安全规定，以防止电气故障和火灾等危险。

5.安装音频和视频输入设备：根据您的需求，安装和连接音频和视频输入设备。

液晶DIY制作系列1）——配件篇对于一些液晶爱好者而言，在自己动手DIY之前，首先要了解一下你手上的零配件，知道一下它们的性能，这样动起手来才可以获得最大的乐趣。

所以，先上一个配件总图，除了一些小的线材，如喇叭、按键板线，高压板线等，主要的配件全部在上面了，DIY爱好者首先认清这些材料，看看后面对各配件的简介和选购注意事项，接下来....就照单抓药吧....... 注：由于这两年液晶驱动技术的迅猛发展，很多芯片都已经更新换代，比如已经从原来的大板时代迈入小板时代，相应的双芯片驱动也升级为合成的单一芯片驱动，但百变不离其宗，各位看官只需要把握其原理和注意事项即可。

配件一驱动板1、电视驱动板这块板是液晶DIY最为核心的一个主要配件。

简介：液晶电视驱动板也叫三合一驱动板，也叫 3 in 1 A/D board.所谓三合一，就是一块驱动板中集成了RGB输入（电脑信号）、AV输入（视频信号）、TV输入（电视信号）的三种信号处理功能。

以后这将成为液晶的主流产品。

理论上，能点RBG的屏都可以点AV和TV，通俗一点说，就是可以做显示器用的都可以做电视用，只是屏的效果与电视屏比有点差距罢了。

液晶面板受控制芯片的功能限制，受液晶面板支持尺寸限制、真彩以及伪彩限制，特别是受到接口类型的制约。

选购注意：1、对于电视板，拥有良好品质的高频头将会会给电视效果带来不小的提升哦。

这一部分很多做假的地方，很多人用从旧电视拆下的高频头充数（旧的可能10多门一个，好的高频头要近80多，国外大厂原装的甚至有达到200多的），自己看着办吧。

2、需要注意的是图示的三合一电视板也有盗版产品，但刚出来不久，连信天游都还不知其盗版质量如何，在此只是提起购买者注意而已。

3、值得提醒液晶DIY爱好者的是，大家在购买套件的时候多问问商家，记下自己的液晶面板的型号，问清自己液晶屏的接口类型，以便去选择合适的驱动板，有可能的话最好把屏带给商家，让技术人员直接根据屏来配板，这样才会减少因为程序匹配的问题和接口不符的问题而引起的时间和金钱的浪费。
