灯杆技术参数

常用灯杆参数及材料计算
普通灯杆的数据参考，客户来图没有详细的尺寸可参考以下数据，按照锥度比11来核算，
圆锥灯杆尺寸叁考
序号规格上下口直径材料厚度法兰及孔距基础植筋锥比度板材/裁剪数量15-6米Φ60/Φ126 2.75250*250*10-1804*Φ12111260/4 27米Φ60/Φ1373300*300*12-2104*Φ16111260/4 38米Φ60/Φ1483300*300*14*2104*Φ16111260/4 49-10米Φ70/Φ180 3.75350*350*16-2504*Φ18111510/4 511-12米Φ70/Φ202 3.75400*400*18-3004*Φ1811870/2 6米灯杆：
已知灯杆上口=60，下口=126厚度=2.75，长度=6000，经计算可采用
1260板材裁剪4块
计算如下：上口：60-2.75*3.14=179.765mm,
下口：126-2.75*3.14=387mm
板材的选用：
1、上口周长179.765+下口周长387=566.765mm,市场上没有这个规格
的板材，566.765*2=1133.53mm，根据市场上的1020板材料不够，
选用1260板材，可以一切四张，
2、四根灯杆的实际重量为：1133.53*2.75*7.85*6000=146.8KG
3、板材的实际重量为：1260*2.75*7.85*6000=163.2KG
4、浪费材料的重量：163.2-146.8=16.4KG边脚料的重量，每根上的边
脚料为：4.1KG,
所以选用参数对报价有很大的影响，尽量选择市场上现有的规格，可
以节省成本，提高生产效益。

大家对照上面的表格计算一下。

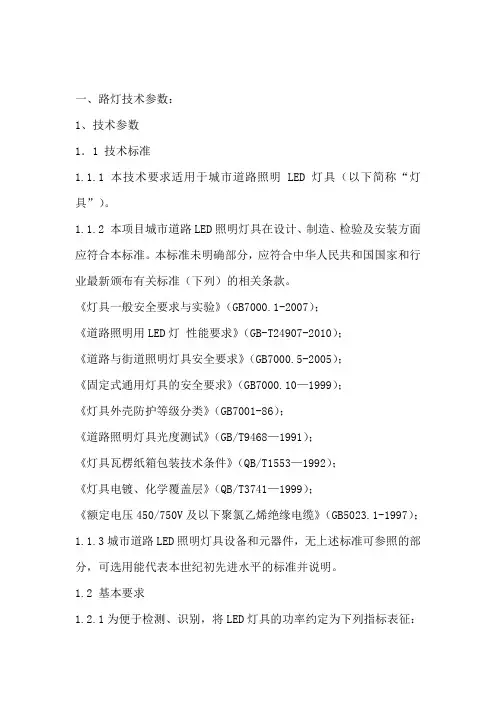

一、路灯技术参数：1、技术参数1．1 技术标准1.1.1 本技术要求适用于城市道路照明LED灯具（以下简称“灯具”）。

1.1.2 本项目城市道路LED照明灯具在设计、制造、检验及安装方面应符合本标准。

本标准未明确部分，应符合中华人民共和国国家和行业最新颁布有关标准（下列）的相关条款。

《灯具一般安全要求与实验》（GB7000.1-2007）；《道路照明用LED灯性能要求》（GB-T24907-2010）；《道路与街道照明灯具安全要求》（GB7000.5-2005）；《固定式通用灯具的安全要求》（GB7000.10—1999）；《灯具外壳防护等级分类》（GB7001-86）；《道路照明灯具光度测试》（GB/T9468—1991）；《灯具瓦楞纸箱包装技术条件》（QB/T1553—1992）；《灯具电镀、化学覆盖层》（QB/T3741—1999）；《额定电压450/750V及以下聚氯乙烯绝缘电缆》（GB5023.1-1997）；1.1.3城市道路LED照明灯具设备和元器件，无上述标准可参照的部分，可选用能代表本世纪初先进水平的标准并说明。

1.2 基本要求1.2.1为便于检测、识别，将LED灯具的功率约定为下列指标表征：▲ LED路灯功率：由电源转换器输入的功率（W），叫作LED路灯功率，又称LED路灯功耗。

本技术要求中“灯具功率”即为灯具的LED 路灯功率。

▲电源效率：LED功率与电源输入总功率比▲电源转换器按其输出功率称谓，如300W的电源转换器即表示输出300W供给LED发光。

但其实际功率等于转换器消耗功率与LED功率之和。

1.2.2灯具功率规格：16米灯杆灯具为300W、12米灯杆灯具为160W，属于全功率运行状态。

1.2.3输出光效率以下列指标表征：▲LED光效；在灯具中LED每瓦（W）功率产生的光通量。

▲整灯光效：为便于综合表征LED灯具的节能特征，本技术要求以“整灯光效”评判LED灯具，该参数是初始光通量与输入电功率的比值，单位为流明每瓦（1m/w）。

路灯灯杆常规标准尺寸参数表以下尺寸参数的路灯杆是指主要用于城市道路、高速公路、乡村、公园小区道路照明的灯杆，一般这些道路所使用灯杆高度在6米、7米、8米、10米和12米；材质均采用Q235A或Q235B钢板卷制而成的灯杆。

适合户外场地高杆灯6-12米高度！支架需要根据不同灯具的固定装置定做！常规6米-12米路灯杆标准尺寸参数表如下：以上尺寸单位：mm(毫米)25吨吊车参数表(主臂起重性能表)25吨吊车参数表(副臂起重性能表)从以上参数表得出：25吨吊车主臂仰角在65度时，加上副臂可吊重量（1.5-0.25-0.05）=1.2吨，最大起吊高度是sin65οΧ(15+32)-2=40米。

在组排构架柱及横梁施工中，吊车工作幅度一般在3～10米之间，起吊重量在1.7～2.5吨之间,起吊高度在10.5～29.12米之间，完全满足组排和卸车工作需要。

3.2、工器具的选用吊索选用吊索与构件的夹角一般不应小于30度,通常采用45度～60度，以减小吊索对构件产生的水平压力。

卸车和组排时使用钢丝绳:构架柱2根钢丝绳,，按45度考虑直径为24mm。

吊装构架柱时使用2根钢丝绳, 直径为28mm.吊装横梁时使用2根钢丝绳,直径15mm。

钢丝绳的允许拉力计算:[Fg]=a×Fg÷k式中: [Fg]----钢丝绳的允许拉力(kN);Fg-----钢丝绳的钢丝破断拉力总和(kN);a------换算系数(0.82);k------钢丝绳的安全系数(8)钢丝绳的技术数据表：F=G÷ncosβF-----一根吊索的拉力；G-----构件重量；n-----选用的吊索数；β-----吊索与垂直线之间的夹角。

如G＝3吨，n＝2，β＝90－ ＝30，求根吊索的拉力值？F=G÷ncosβ＝3÷2×0.866＝1.73 kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值(kN)。

灯杆、灯具质量国家验收标准灯具和灯杆、电器光源的性能说明使用材料说明1.1灯杆技术参照要求1.主体杆采用一次成型，钢杆(Q235)焊缝须平整光滑，整根杆体焊缝凸起的部分与本杆体平整误差应不大于±1mm。

灯杆焊接方式为自动亚弧焊接，着色探伤检验达焊接国际GB/T3323-1989111标准要求。

灯杆套接方式采用穿钉加顶丝固定。

2、灯杆防腐处理为热镀锌，镀锌层表面光滑美观，光泽一致。

无皱皮、流坠及锌瘤、起皮、斑点、阴阳面缺陷存在，锌层厚度达到85um以上，镀锌层附着力应符合GB2694-98标准，保证8年不褪色，灯杆的抗风能力按36.9米/秒设计。

灯杆防腐寿命大于20年。

3.灯杆表面喷塑厚度≥100um，附着力达到GB9286-880级，表面光滑：硬度≥2H，采用室外耐候性材料，喷塑材料为全聚酯塑粉。

4.灯杆工艺和验收标准按国家标准执行。

设计系数1.8。

灯杆的设计寿命大于20年。

5.灯杆设计应便于导线穿接，手孔门采用背包门形式。

杆门必须平整光滑，与本杆平整误差不大于±1mm，相同灯杆门与门互换性要好，达到防盗防雨要求。

杆门切割后局部做加强处理，基本达到原整体杆的强度。

6.外观颜色:按业主指定色彩。

(效果图色)1.2灯杆技术标准:执行标准1、GB2694-88 热浸镀锌体镀锌质量2、GB10854-89 钢结构焊接外形尺寸3、GB77-88 碳素结构钢4、GB1591-93 低合众结构钢技术条们5、GB2519-88 热连轧钢板含带钢品种6、DL/T646-98 输电线路钢管杆制造技术条件7、AASHT01994 灯杆、高杆、交通信号杆1.3灯杆技术参数：1、锥度：12：10002、直线度偏差：<0.2%3、长度偏差：<+5nlm4、对边距偏差：+2mm5、灯体扭曲度：<5°6、杆体直线度：<1mm7、弯臂扭曲度：<2°8、弯臂部分对边距偏差：<15°9、法兰盘与杆体垂直度偏差：<1°10、法兰焊接位置偏差:<2mm11、镀锌层厚度：≥85um12、灯杆表面喷塑厚度：≥100um13、设计系数：1.814、抗风速：36.9m/s1.4灯杆技术测试标准：1、附着力测试，十字化痕以特制粘胶带垂直粘12次无剥落。

红绿灯信号灯大家应该都不陌生，一般都是高高悬挂在路口处，那么悬挂红绿灯的灯杆一般高度是多少呢？
一般来说，红绿灯杆的高度都在6-7.5米之间，是道路交通信号灯的重要构架部分。

信号灯杆按照结构分为八角信号灯杆，圆柱信号灯杆，圆锥信号灯杆。

按照结构可以分为单悬臂信号灯杆，双悬臂信号灯杆，框架信号灯杆，一体化信号灯杆。

信号灯杆在道路交通中主要用来支架交通信号灯，使交通信号灯位于交通最有利的位置。

现实中人们只重视交通信号灯，但是信号灯杆作为交通信号灯的支架，也起着非常重要的作用。

交通信号杆的材质：一般由不锈钢管焊接而成。

主要技术参数：
杆高：6000mm-7500mm
臂长：2000mm～24000mm
主杆：壁厚4mm～12mm
横杆：壁厚2mm～8mm
杆体表面：杆体热镀锌
防护等级：IP54
以上就是红绿灯杆高度的相关内容，希望能够帮到大家，感谢您的阅读！。

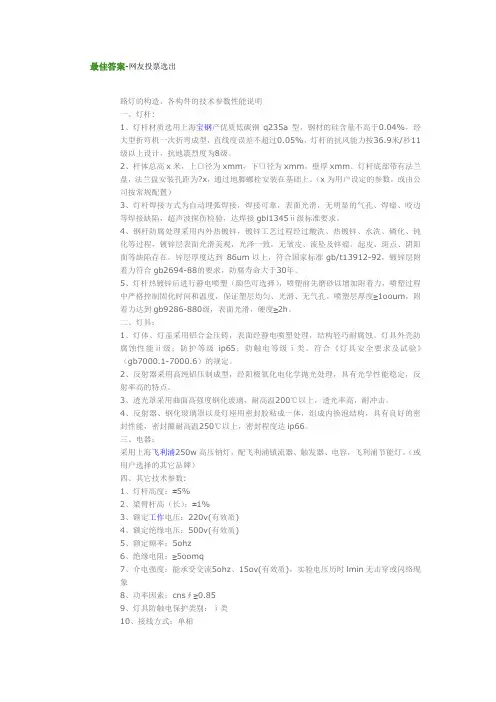

最佳答案-网友投票选出路灯的构造、各构件的技术参数性能说明一、灯杆:1、灯杆材质选用上海宝钢产优质低碳钢q235a型，钢材的硅含量不高于0.04%，经大型折弯机一次折弯成型，直线度误差不超过0.05%，灯杆的抗风能力按36.9米/秒11级以上设计，抗地震烈度为8级。

2、杆体总高x米，上口径为xmm，下口径为xmm，壁厚xmm。

灯杆底部带有法兰盘，法兰盘安装孔距为?x，通过地脚螺栓安装在基础上。

（x为用户设定的参数，或由公司按常规配置）3、灯杆焊接方式为自动埋弧焊接，焊接可靠，表面光滑，无明显的气孔、焊瘤、咬边等焊接缺陷，超声波探伤检验，达焊接gbl1345ⅱ级标准要求。

4、钢杆防腐处理采用内外热镀锌，镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程，镀锌层表面光滑美观，光泽一致，无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在，锌层厚度达到86um以上，符合国家标准gb/t13912-92，镀锌层附着力符合gb2694-88的要求，防腐寿命大于30年。

5、灯杆热镀锌后进行静电喷塑（颜色可选择），喷塑前先磨砂以增加附着力，喷塑过程中严格控制固化时间和温度，保证塑层均匀、光滑、无气孔。

喷塑层厚度≥1ooum，附着力达到gb9286-880级，表面光滑，硬度≥2h。

二、灯具：1、灯体、灯盖采用铝合金压铸，表面经静电喷塑处理，结构轻巧耐腐蚀。

灯具外壳防腐蚀性能ⅱ级；防护等级ip65；防触电等级ⅰ类。

符合《灯具安全要求及试验》（gb7000.1-7000.6）的规定。

2、反射器采用高纯铝压制成型，经阳极氧化电化学抛光处理，具有光学性能稳定，反射率高的特点。

3、透光罩采用曲面高强度钢化玻璃，耐高温200℃以上，透光率高，耐冲击。

4、反射器、钢化玻璃罩以及灯座用密封胶粘成一体，组成内换泡结构，具有良好的密封性能，密封圈耐高温250℃以上，密封程度达ip66。

三、电器：采用上海飞利浦250w高压钠灯，配飞利浦镇流器、触发器、电容，飞利浦节能灯。

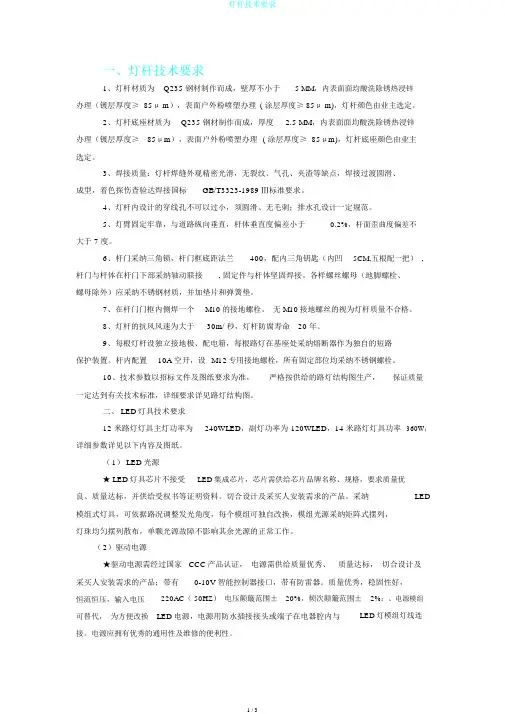

一、灯杆技术要求1、灯杆材质为Q235 钢材制作而成，壁厚不小于 5 MM，内表面面均酸洗除锈热浸锌办理（镀层厚度≥ 85μ m），表面户外粉喷塑办理( 涂层厚度≥ 85μ m)，灯杆颜色由业主选定。

2、灯杆底座材质为Q235 钢材制作而成，厚度 2.5 MM，内表面面均酸洗除锈热浸锌办理（镀层厚度≥85μm），表面户外粉喷塑办理( 涂层厚度≥ 85μm)，灯杆底座颜色由业主选定。

3、焊接质量：灯杆焊缝外观精密光滑，无裂纹、气孔、夹渣等缺点，焊接过渡圆滑、成型，着色探伤查验达焊接国标GB/T3323-1989 Ⅲ标准要求。

4、灯杆内设计的穿线孔不可以过小，须圆滑、无毛刺；排水孔设计一定规范。

5、灯臂固定牢靠，与道路纵向垂直，杆体垂直度偏差小于0.2%，杆面歪曲度偏差不大于 7 度。

6、杆门采纳三角锁，杆门框底距法兰400，配内三角钥匙（内凹5CM,五根配一把） ,杆门与杆体在杆门下部采纳轴动联接, 固定件与杆体坚固焊接。

各样螺丝螺母（地脚螺栓、螺母除外）应采纳不锈钢材质，并加垫片和弹簧垫。

7、在杆门门框内侧焊一个M10的接地螺栓。

无 M10接地螺丝的视为灯杆质量不合格。

8、灯杆的抗风风速为大于30m/ 秒，灯杆防腐寿命20 年。

9、每根灯杆设独立接地极、配电箱，每根路灯在基座处采纳熔断器作为独自的短路保护装置。

杆内配置10A 空开，设M12专用接地螺栓，所有固定部位均采纳不锈钢螺栓。

10、技术参数以招标文件及图纸要求为准，严格按供给的路灯结构图生产，保证质量一定达到有关技术标准，详细要求详见路灯结构图。

二、 LED灯具技术要求12 米路灯灯具主灯功率为240WLED，副灯功率为 120WLED，14 米路灯灯具功率360W；详细参数详见以下内容及图纸。

（1） LED光源★ LED灯具芯片不接受LED集成芯片，芯片需供给芯片品牌名称、规格，要求质量优良、质量达标，并供给受权书等证明资料。

切合设计及采买人安装需求的产品。

路灯杆的技术要求和制作工艺路灯产品一般要求：1灯杆高10m，上口径Ф75mm,下口径：Ф175mm，壁厚不小于4mm；法兰厚不小于18m m,法兰规格尺寸应与已预埋的螺栓尺寸相一致；立杆上顶为不锈钢球，灯杆为一次性卷制、焊接而成，焊缝均匀、平整，不得有气孔、夹渣、漏焊等缺陷；焊缝的加强高度不大于2m m，管口光滑无毛刺。

2灯臂长1.2m,臂杆为Ф60钢管组成。

3灯杆采用内外热镀锌、防腐喷塑（颜色见附图），表面光亮平滑、无凹凸、无污点、不褪色，抗风力十级以上。

4法兰结构尺寸依据道路路灯基础尺寸，灯杆安装要保证安全接地。

5灯具的灯体为铝合金（A00铝材）压铸成型，外表光滑、配合精密、安装方便。

6反射器采用高纯度铝板拉伸成型。

7灯罩采用高透明的钢化玻璃制成，透光性好、强度高、具雨水冲刷自洁功能。

8免维修内换泡结构有良好的防水、防尘功能。

上掀盖平台操作，便于维修。

9防触电保护等级：Ⅰ类。

10电器采用国优品牌（包括镇流器、灯泡、触发器、电容器），电器配置于顶部灯头体。

11灯型及具体结构尺寸详见附图。

路灯一般按照设计单位的要求，根据道路的实际情况制定标准，所以很难有一个通用的标准的……路灯的构造、各构件的技术参数性能说明一、灯杆:1、灯杆材质选用上海宝钢产优质低碳钢Q235A型,钢材的硅含量不高于0.04%,经大型折弯机一次折弯成型,直线度误差不超过0.05%,灯杆的抗风能力按36.9米/秒11级以上设计,抗地震烈度为8级.2、杆体总高X米,上口径为Xmm,下口径为Xmm,壁厚Xmm.灯杆底部带有法兰盘,法兰盘安装孔距为?X,通过地脚螺栓安装在基础上.(X为用户设定的参数,或由公司按常规配置)3、灯杆焊接方式为自动埋弧焊接,焊接可靠,表面光滑,无明显的气孔、焊瘤、咬边等焊接缺陷,超声波探伤检验,达焊接GBl1345Ⅱ级标准要求.4、钢杆防腐处理采用内外热镀锌,镀锌工艺过程经过酸洗、热镀锌、水洗、磷化、钝化等过程,镀锌层表面光滑美观,光泽一致,无皱皮、流坠及锌瘤、起皮、斑点、阴阳面等缺陷存在,锌层厚度达到86um以上,符合国家标准GB/T13912-92,镀锌层附着力符合GB2694-88的要求,防腐寿命大于30年.5、灯杆热镀锌后进行静电喷塑(颜色可选择),喷塑前先磨砂以增加附着力,喷塑过程中严格控制固化时间和温度,保证塑层均匀、光滑、无气孔.喷塑层厚度g1Ooum,附着力达到GB928 6-880级,表面光滑,硬度g2H.二、灯具:1、灯体、灯盖采用铝合金压铸,表面经静电喷塑处理,结构轻巧耐腐蚀.灯具外壳防腐蚀性能Ⅱ级;防护等级IP65;防触电等级Ⅰ类.符合《灯具安全要求及试验》(GB7000.1-7000.6)的规定.2、反射器采用高纯铝压制成型,经阳极氧化电化学抛光处理,具有光学性能稳定,反射率高的特点.3、透光罩采用曲面高强度钢化玻璃,耐高温200℃以上,透光率高,耐冲击.4、反射器、钢化玻璃罩以及灯座用密封胶粘成一体,组成内换泡结构,具有良好的密封性能,密封圈耐高温250℃以上,密封程度达IP66.三、电器:采用上海飞利浦250W高压钠灯,配飞利浦镇流器、触发器、电容,飞利浦节能灯.(或用户选择的其它品牌)四、其它技术参数:1、灯杆高度:+/-5%2、梁臂杆高(长):+/-1%3、额定工作电压:220V(有效质)4、额定绝缘电压:500V(有效质)5、额定频率:5OHz6、绝缘电阻:g5OOMQ7、介电强度:能承受交流5Ohz、15OV(有效质),实验电压历时lmin无击穿或闪络现象8、功率因素:cns∮g0.859、灯具防触电保护类别:Ⅰ类10、接线方式:单相11、灯具效率:g75%12、防护等级:IP6513、反光器材料:3002-0高纯铝板14、灯罩材料:高透明耐强曲面钢化玻璃15、灯具配光曲线:翼型的配光曲线16、灯具全部电器(镇流器、触发器、电容器)均安装在灯具内五、检验标准:灯杆检验标准:质量管理手册、检验、试验规范及相应国标与工艺技术文件.灯具检验标准:GB3037-91及相应国标与工艺技术文件.六、包装:路灯灯杆编织带包装、灯具装箱包装.（一）淤红公路灯具具体要求淤红公路设计装灯单挑灯42组，技术要求如下：1、按图纸加工制作。

多功能智慧灯杆技术参数
智慧灯杆是一种集合了多种功能的智能灯柱设备，其技术参数可以有以下几个方面：
1. 电源参数：智慧灯杆通常采用交流电源供电，电压范围为220V-240V，频率为50Hz-60Hz。

也可以使用太阳能电池板提
供独立供电。

2. 光源参数：智慧灯杆灯光通常采用LED光源，LED功率可
根据需要选择，常见的有20W、30W、50W等，光效通常在
80-100lm/W。

3. 控制参数：智慧灯杆可以通过智能控制系统进行远程控制和监控。

控制系统可以支持无线通信技术，如Wi-Fi、蓝牙等，
也可以通过有线通信接口进行数据交互。

4. 监控参数：智慧灯杆通常配备有高清摄像头和传感器，可以对周围环境进行实时监控和采集数据。

摄像头分辨率通常为1080P或以上，传感器可以包括温度、湿度、噪音等多种类型。

5. 互联网接入：智慧灯杆可以通过互联网进行远程监控和控制。

它可以支持无线网络连接，如4G、5G等，也可以通过有线网络接口实现接入。

6. 灯光控制：智慧灯杆可以实现灯光的亮度调节和颜色选择。

通过灯光控制系统，可以根据不同的使用需求，调节灯光的亮度和色温，实现能耗优化和环境适应。

7. 环境感知：智慧灯杆可以感知周围环境的变化，通过传感器收集温度、湿度、噪音等数据，并根据这些数据做出相应的调整和反应。

例如，在温度较高时可以自动调整灯光亮度，以节约能源。

8. 安全监控：智慧灯杆配备有高清摄像头，并通过智能识别算法实现人脸识别、车牌识别等功能，可以监控和识别异常行为，确保公共安全。

以上仅为智慧灯杆的一些常见技术参数，具体参数可以根据实际需求和产品型号而有所不同。
