TD-SCDMA技术大讲堂（1）——接口及协议栈在我们开始TD系统的接口和协议栈介绍之前，先了解一下TD系统的整体结构图，如下所示：从上面的图中可以看到，TD系统有4大接口：Iu、Iub、Iur和Uu1. Iu接口1.1 Iu接口的协议栈分为：两个平面（纵向）：控制平面和用户平面两个层次（横向）：无线网络层和传输网络层1.2 Iu接口功能：移动性管理位置区更新报告RNC间切换和系统间切换无线接入承载RAB管理RAB的建立、释放、更改Iu数据传输正常数据传输异常数据传输UE-CN连接信息的透明传输寻呼Paging安全模式控制过载控制1.3 Iu接口分为两个域：电路域Iu－cs和分组域Iu－ps Iu－cs协议结构如下图：Iu－ps协议结构如下图：2. Iub接口Iub接口主要用来传送与信令相关的无线应用、Iub的各种DCH、RACH、FACH、DSCH、USCH、PCH等数据流。

Iub协议接口模块如下图所示：2.1 Iub接口功能：2.1.1公共功能公共传输信道管理Iub公共信道数据传输Node B逻辑管理O&M(小区配置、故障管理) 系统信息管理公共测量资源核查异常管理定时和同步管理2.2.2专用功能专用传输信道管理无线链路RL监控专用测量管理定时和同步管理上行外环功控Iub专用数据传输2.2 Iub接口协议图3. Uu接口Uu接口是TD-SCDMA最重要的一个接口，也是区别于其他3G标准的重要部分，以下是Uu口的协议结构图：Uu接口从协议的角度可分为以下三个协议层：物理层（L1）、数据链路层（L2）和网络层（L3）。

L2层包括媒质接入控制（MAC）、无线链路控制（RLC）、分组数据聚合协议（PDCP）和广播/多播控制（BMC）。

L3层包括无线资源控制（RRC）、移动性管理（MM）和连接管理（CM）Uu接口的用户平面主要传输用户数据；控制平面传输相关信令，建立、重新配置和释放各种3G移动通信无线承载业务3.1 Uu接口用户平面协议结构图3.2 Uu接口控制平面协议结构图4. Node B内部协议转换。

TD-SCDMA无线接入网原理简介TD-SCDMA（Time Division-Synchronous Code Division Multiple Access）是中国自主研发的移动通信技术标准，属于第三代移动通信系统（3G）。

TD-SCDMA无线接入网是3G网络中负责将移动用户与核心网进行连接的部分。

本文将介绍TD-SCDMA无线接入网的原理和实现。

TD-SCDMA系统结构TD-SCDMA系统由无线接入网（UTRAN）、核心网和用户终端组成。

其中，UTRAN是负责将用户终端与核心网进行连接的关键部分。

UTRAN主要包括以下几个关键组件： - NodeB：负责无线信号的接收和发送，以及对用户终端进行切换和连接管理。

- RNC（Radio Network Controller）：负责针对多个NodeB进行协调和控制，包括资源分配、移动性管理等。

- CN（Core Network）：提供核心网络功能，包括用户鉴权、计费、切换等。

TD-SCDMA无线接入网原理频率分离多址技术TD-SCDMA无线接入网采用了频率分离多址（FDMA）技术，将可用频率资源分配给不同的用户。

在一个时隙中，用户终端根据自身需求分配到一定的频率资源，从而实现多用户同时传输数据。

时分多址技术除了频率分离多址技术外，TD-SCDMA还采用了时分多址（TDD）技术。

TDD技术允许上行和下行数据在同一频率上进行传输，通过在不同的时间段分配上行和下行数据传输，实现上下行数据的分离传输。

扩频技术在数据传输过程中，TD-SCDMA使用了扩频技术对数据进行编码和解码。

通过将数据编码成宽带信号，通过将信息分散到宽带信号中的不同频率上，增加传输数据的容量和抗干扰能力。

功控技术TD-SCDMA无线接入网还采用了功控（Power Control）技术，通过动态调整用户终端的发送功率，使得不同距离的用户可以保持相同的信号质量。

功控技术可以提高系统容量和覆盖范围。

UTRANUTRAN是第三代移动通信网络中的无线接入网部分。

UTRAN是由一组RNS组成，通过Iu接口和核心网相连，每个RNS包含一个RNC和一个或多个Node B，Node B和RNC之间通过Iub接口进行通信。

Uu接口和Iu接口的协议栈结构被分为用户平面和控制平面。

用户平面：传输通过接入网的用户数据；控制平面：对无线接入承载及UE和网络之间的连接进行控制。

另外，控制平面也提供了非接入层消息透明传输的机制。

接入层通过服务接入点(SAP)承载上层的业务。

通常一个用户和UTRAN连接时，只涉及到一个RNS，此时这个RNS称为服务RNS(SRNS);但是在无线技术接口采用WCDMA的情况下，由于软切换的出现，可能会发生一个UE和UTRAN的连接使用多个RNS资源的情况，这是就引入漂移RNS(DRNS)的概念。

RNC主要负责接入网无线资源的管理，包括接纳控制、功率控制、负载控制、切换和分组调度等。

RNC设计以下几个概念：1、SRNC: Serving Radio Network Controller2、DRNC: Drift Radio Network Controller3、CRNC: Controlling Radio Network ControllerUTRAN的主要功能包括两个方面：在移动性业务和管理方面，有传输用户数据、系统信息调度、数据的加/解密和信令的完整性保护、切换、SRNS重新定位及终端定位；在整个接入网的无线资源管理方面，有网络同步、广播/多播的消息调度及流控、业务量报告等。

对TDD系统而言，系统的同步直接关系到整个网络的性能：现在的3GPP接入网节点的同步主要是通过传输线同步和GPS来完成。

TDD系统除了以上两种方式外，还采用了空中接口的同步方式。

而TD-SCDMA 由于其特殊的帧结构，通过专用的下行导频时隙(DwPTS)来完成空中接口同步的功能。

网络同步的概念主要涉及到网络同步、节点同步、传输信道同步、无线接口同步和定时对齐控制。

ALCAP（Access Link Control Application Part，接入链路控制应用协议），又称为Q.AAL2协议，遵循ITU-T Q.2630.1规范，处于Iub/Iur/Iu-CS传输网络层的控制面，信令承载类型为SAAL UNI 和MTP3-B。

SSCOP：SCCOP为SSCOP用户（即SSCF实体）提供传输信息长度可达64k字节可靠性传输过程。

SSCF：SSCF的功能是SSCOP和上层用户的适配层，其中，上层用户主要指NBAP、MTP3-B以及STC（SignalTransportConvert，信令传输转换）。

因为SAAL上层不同，如MTP3-B位于NNI，NNI的链路质量一般较高，同时需要SAAL支持链路质量验证和配合MTP3-B进行链路倒换功能；而NBAP位于UNI，链路的质量一般较差，时延较大。

因此SSCF分为SSCF-NNI 和SSCF-UNI以适配不同的上层用户。

AAL层AAL（ATMAdaptionLayer，ATM适配层）位于ATM层之上，称为ATM适配层，该层与业务相关，即针对不同的业务进行不同的处理。

AAL层将上层传送而来的信息流（长度、速率各异）分割成48字节长的ATM业务数据单元（SDU），同时，将ATM层传送而来的ATMSDU 组装、恢复再传给上层。

AAL2：AAL2针对的是低速有定时要求的变速率业务，例如压缩语音。

这种业务产生的数据包较小，一个数据包不足以填满一个信元。

如果要积累一个用户的多个数据包去填满一个信元，又可能会导致比较大的延时。

AAL2协议是将多个用户复用在一个ATM通道上，即用来自多个用户的数据包去填充信元，每个数据包前面需要加一个头，用以表示它是属于哪个用户的。

AAL5：AAL5是在AAL3/4协议的基础上，为提高效率，专门针对C类面向连接的业务而制定的一种AAL协议。

ATM层ATM（AsynchronousTransferMode，异步传输模式）层处于物理层之上，利用物理层提供的服务，与对等层进行以信元为单位的通信。

TO_NA02_C1_1 TD-SCDMA无线参数优化中兴通讯学院 TD&W&PCS无线团队前言作为移动通信网络系统，与无线设备和接口相关的参 数，关系到无线资源的配置和有效利用，这部分参数 对于网络覆盖、信令流量负荷、业务负荷分布、网络 性能指标等均具有极大的影响。

因此合理调整系统的 无线参数，是网络规划优化工程师工作的重点。

课程内容TD-SCDMA无线参数概述 TD-SCDMA无线参数介绍TD-SCDMA无线参数概述TD-SCDMA无线参数概述无线工程参数站址、天线型号、天线安装高度、天线方位角以及天线下倾 角无线资源参数无线资源配置、应用有关的参数课程内容TD-SCDMA无线参数概述 TD-SCDMA无线参数介绍TD-SCDMA无线参数介绍移动国家码（MCC）参数名称 MCC 缺省值 460取值范围 0~999 传送途径 CN->UE物理单位调整步长作用范围 国家级别参数出处 3GPP设置途径 OMCR设置界面：RNC关键信息>>移动国家码TD-SCDMA无线参数介绍移动网络码（MNC）参数名称 MNC 缺省值取值范围 0~99 传送途径 CN->UE物理单位调整步长作用范围 运营商级别参数出处 3GPP设置途径 OMCR设置界面：RNC关键信息>>移动网络码TD-SCDMA无线参数介绍无线网络控制区标识（RNCID）参数名称 RNCID 缺省值取值范围 1~4095 传送途径 RNC->UE物理单位调整步长作用范围 RNC参数出处 3GPP设置途径 OMCR设置界面：配置管理页面中的树状结构中有显示TD-SCDMA无线参数介绍位置区码（LAC）参数名称 LAC 缺省值取值范围 1~65533,655 35 传送途径 RNC->UE物理单位调整步长作用范围 同一LAC的所 有小区参数出处 3GPP25.331设置途径 NodeB小区配置>>服务小区关键参数>>位置区码TD-SCDMA无线参数介绍小区识别码（CID）参数名称 CID 缺省值取值范围 0~65535 传送途径 CGI(全球小区 识别码)在每 个小区的系统 消息中周期广 播 设置途径物理单位调整步长作用范围 CELL参数出处 3GPP25.331OMCR设置界面：NodeB小区配置>>服务小区关键参数>>小区标示小区码（CI ）不需要配置设置途径3GPP25.331CELLRNC->UE参数出处作用范围传送途径缺省值CI 调整步长物理单位取值范围参数名称服务区识别码（SAC ）OMCR 设置界面：NodeB 小区配置>>服务小区关键参数>>服务区码设置途径3GPP25.331CELLUTRAN->UE参数出处作用范围传送途径缺省值0~65535SAC 调整步长物理单位取值范围参数名称路由区识别码（RAC ）OMCR 设置界面：NodeB 小区配置>>服务小区关键参数>>路由区码设置途径3GPP同属一个RAC 的小区集合UTRAN->UE参数出处作用范围传送途径缺省值0~255RAC 调整步长物理单位取值范围参数名称频点（UARFCN ）OMCR 设置界面：NodeB 小区配置>>服务小区关键参数>>信道中心频点（MHz ）设置途径3GPP25.331CELLRNC->UE参数出处作用范围传送途径缺省值0.2MHzMHz中国TD 频带范围：[1880, 1920]MHz, [2010, 2025]MHz, [2300, 2400]MHz 之间UARFCN调整步长物理单位取值范围参数名称小区参数标识OMCR 设置界面：NodeB 小区配置>>服务小区关键参数>>小区参数标识设置途径3GPP25.331CELLRNC->UE参数出处作用范围传送途径缺省值0~127CPI 调整步长物理单位取值范围参数名称小区载频优先级OMCR 设置界面：NodeB 小区配置>>小区载频时隙配置>>载频优先级设置途径3GPPCELLRNC->UE1&2&3参数出处作用范围传送途径缺省值11~6小区载频优先级调整步长物理单位取值范围参数名称小区时隙优先级厂商私有数据>>TRNC_TIMESLOT>>PRIORITY设置途径厂家私有小区RNC->UE3参数出处作用范围传送途径缺省值11~5小区时隙优先级调整步长物理单位取值范围参数名称T300RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 发送RRC CENNECTION REQUEST 消息后的等待时间设置途径3GPP25.331PLMNRNC->UE2000参数出处作用范围传送途径缺省值ms100，200，400，600，800，1000，1200，1400，1600，1800，2000，3000，4000，6000，8000T300调整步长物理单位取值范围参数名称N300RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>重传RRC CONNECTION REQUEST 消息的最大数目设置途径3GPP25.331PLMNRNC->UE3参数出处作用范围传送途径缺省值次0~7N300调整步长物理单位取值范围参数名称T308RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE计数器和定时器常量2>>CELL_DCH 状态下发送RRC CONNECTION RELEASE COMPLETE 消息后的等待时间设置途径3GPP25.331PLMNRNC->UE320参数出处作用范围传送途径缺省值ms 40，80，160，320T308调整步长物理单位取值范围参数名称N308RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>RRC CONNECTION RELEASE COMPLETE 消息的重传次数设置途径3GPP25.331RNCRNC->UE4参数出处作用范围传送途径缺省值1~8N308调整步长物理单位取值范围参数名称T3212RNC 全局资源>>属性>>无线资源全局配置信息>>位置区的周期性更新定时器，用于CS 域（h ）设置途径3GPP25.331RNCRNC->UE0.7参数出处作用范围传送途径缺省值0.1 小时0~25.5hours T3212调整步长物理单位取值范围参数名称T312RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>专用物理信道建立后等待同步指示的时间设置途径3GPP25.331PLMNRNC->UE空闲：10，连接：1参数出处作用范围传送途径缺省值1s 0~15,0为无效值T312调整步长物理单位取值范围参数名称N312RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>从L1连续收到同步数设置途径3GPP25.331PLMNRNC->UE空闲：1，连接：1参数出处作用范围传送途径缺省值个1, 50, 100, 200, 400, 600, 800,1000N312调整步长物理单位取值范围参数名称T313RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量2>>CELL_DCH 状态失去同步后的等待时间设置途径3GPP25.331PLMNRNC->UE3参数出处作用范围传送途径缺省值1s 0~15T313调整步长物理单位取值范围参数名称N313RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>从L1连续收到失步数设置途径3GPP25.331PLMNRNC->UE20参数出处作用范围传送途径缺省值1, 2, 4, 10, 20, 50, 100, 200N313调整步长物理单位取值范围参数名称N315RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>从L1连续收到同步数设置途径3GPP25.331PLMNRNC->UE1参数出处作用范围传送途径缺省值3GPP25.3311, 50, 100, 200, 400, 600, 800,1000N315调整步长物理单位取值范围参数名称T305RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量1>>从L1连续收到同步数设置途径3GPP25.331PLMNRNC->UE30参数出处作用范围传送途径缺省值3GPP25.331sNoupdate, 5, 10,30, 60, 120, 360, 720T305调整步长物理单位取值范围参数名称Twait参数名称取值范围物理单位调整步长Twait0~15 1 = 1s1缺省值传送途径作用范围参数出处3RNC->UE RNC3GPP25.331设置途径RNC全局资源>>属性>>无线资源全局配置信息>>UE重建RRC连接前的等待时间（s）T314RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量2>>无线连接失败，而与T314相关的无线承载存在等待小区更新过程完成的时间设置途径3GPP25.331PLMNRNC->UE12参数出处作用范围传送途径缺省值s 0，2，4，6，8，12，16，20T314调整步长物理单位取值范围参数名称T315RNC 全局资源>>属性>>显示高级属性>>UE 计数器和定时器常量>>UE 计数器和定时器常量2>>无线连接失败，而与T315相关的无线承载存在等待小区更新过程完成的时间设置途径3GPP25.331PLMNRNC->UE180参数出处作用范围传送途径缺省值s0, 10, 30, 60, 180, 600, 1200, 1800T315调整步长物理单位取值范围参数名称单载波最大发射功率OMCR 设置界面：NodeB 小区配置>>载频、时隙和功率配置>>单载频最大发射功率（dBm ）设置途径3GPP25.331CELLRNC->UE33.9参数出处作用范围传送途径缺省值0.1dB dBm 0~50单载波最大发射功率调整步长物理单位取值范围参数名称Dwpch 功率OMCR 配置界面：NodeB 小区配置>>载频、时隙和功率配置>>DWPCH 的发射功率（dB ）设置途径3GPP25331CELLRNC->UE参数出处作用范围传送途径缺省值0.1dB -21~0Dwpch 功率调整步长物理单位取值范围参数名称Pccpch 发送功率OMCR 配置界面：NodeB 小区配置>>载频、时隙和功率配置>>PCCPCH 的发送功率（dBm ）设置途径3GPP25.331CELLRNC->UE33参数出处作用范围传送途径缺省值0.1dBm 33－35Pccpch 发送功率调整步长物理单位取值范围参数名称SccpCH 功率OMCR 网管设置界面：NodeB 小区配置>>编码复合信道信息>>CCTRCH 详细信息>>SCCPCH 功率（dB ）设置途径3GPP25.331CELLRNC->UE参数出处作用范围传送途径缺省值0.1dB -35db~+15SccpCH 功率调整步长物理单位取值范围参数名称PiCH 功率OMCR 网管设置界面:NodeB 小区配置>>编码复合信道信息>>CCTRCH 详细信息>>PICH 功率（dB ）设置途径3GPP25331CELLRNC->UE参数出处作用范围传送途径缺省值1db -10~+5PiCH 功率调整步长物理单位取值范围参数名称FPACH 功率OMCR 网管设置界面：NodeB 小区配置>>随机接入信道信息>>FPACH 详细信息>>FPACH 功率（db ）设置途径3GPP25.331CELLRNC->UE33参数出处作用范围传送途径缺省值0.1dBm -15~+40 dBm FPACH 功率调整步长物理单位取值范围参数名称上行最大发射功率OMCR 配置界面：NodeB 小区配置>>载频、时隙和功率配置>>上行最大发射功率（dBm ）设置途径3GPP25.331CELLRNC->UE24参数出处作用范围传送途径缺省值1dBm -50~+33上行最大发射功率调整步长物理单位取值范围参数名称下行接入功率门限OMCR 设置界面>>厂商私有参数>>TRNC_SRVCAC>> PThresholdNew （dBm ）设置途径3GPP25.331CELLRNC->UEDL 64K ：-5.0DL144K ：-5.0DL384K ：-5.0DL128K ：-5.0参数出处作用范围传送途径缺省值0.5dBm -10～46.5PThresholdNew调整步长物理单位取值范围参数名称上行接入干扰门限OMCR 设置界面>>厂商私有参数>>TRNC_SRVCAC>>>> IThresholdNew （dBm ）设置途径厂家私有CELLRNC->UE50：-78.052：-78.054：-78.056：-78.0参数出处作用范围传送途径缺省值0.1dBm -112~-50IThresholdNew调整步长物理单位取值范围参数名称可用小区的最小P-CCPCH RSCPOMCR 设置界面：NodeB 小区配置>>小区选择/重选信息>>选择/重选详细信息>>可用小区的最小P-CCPCH RSCP(J 接受信号码功率）设置途径3GPP25.331CELLRNC->UE-115参数出处作用范围传送途径缺省值2dBm-115~ -25可用小区的最小P-CCPCH RSCP调整步长物理单位取值范围参数名称同频小区测量触发门限TDD-SintrasearchOMCR 设置界面：NodeB 小区配置>>小区选择/重选信息>>重选算法的同频小区测量触发门限。

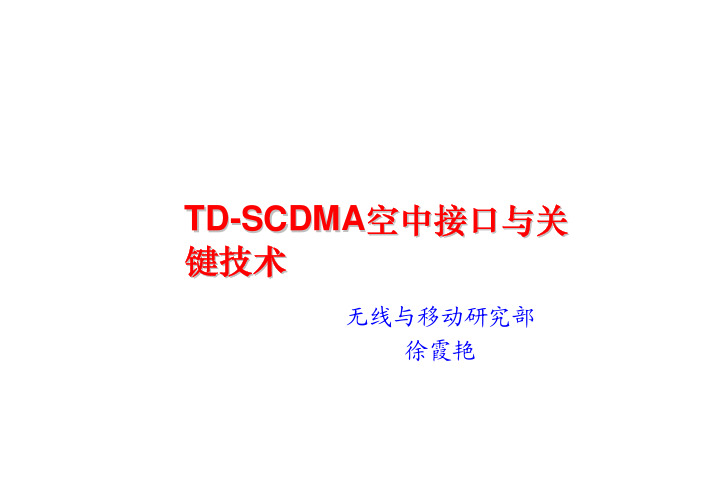

TD-SCDMA空中接口与关键技术无线与移动研究部徐霞艳提纲TD-SCDMA系统结构TD-SCDMA空中接口（Uu接口） TD-SCDMA无线技术特点TD-SCDMA Iu、Iub、Iur接口TD-SCDMA系统结构3GPP Release 43GPP Release 19993GPP Release 510978542311121613TD-SCDMA标准体系特点随3GPP Release的发展而发展核心网络标准与WCDMA完全相同与WCDMA的差异在无线接入网（RAN）部分 不同的Uu接口（无线接口），尤其是Uu接口物理层，物理层技术的差别，是TD-SCDMA与WCDMA最主要的差别所在 RAN内部接口（Iub、Iur）有差异核心网方面，TD-SCDMA与WCDMA采用相同的标准规范，包括核心网与无线接入网之间采用相同的Iu接口。

在空中接口高层协议栈上，TD-SCDMA与WCDMA相同。

TD-SCDMA无线接入网可接入R4核心网，也可接入R99核心网。

TD-SCDMA空中接口－－Uu接口逻辑信道控制信道广播控制信道（BCCH）寻呼控制信道（PCCH）专用控制信道（DCCH）公共控制信道（CCCH）共享信道控制信道(SHCCH)（TDD only) 业务信道专用业务信道（DTCH）公共业务信道（CTCH）传输信道专用传输信道（DCH）公共传输信道上行公共传输信道随机接入信道（RACH）上行共享信道（USCH）（TDD only) 下行公共传输信道广播信道（BCH）前向接入信道（FACH）寻呼信道（PCH）下行共享信道（DSCH）物理信道3个特殊时隙DwPTS：下行导频时隙，96码片持续时间 UpPTS：上行导频时隙，160码片持续时间 GP：TDD的主要保护间隔，96码片持续时间多址接入直接序列扩频码分多址(DS-CDMA)扩频带宽约为1.6MHz采用TDD(时分双工)工作方式除了采用了DS-CDMA外，它还具有TDMA的特点，因此，经常将TD-SCDMA的接入模式表示为TDMA/CDMA符号速率可以根据1.28Mcps的码速率和扩频因子得到。

课程模块代码TD-SCDMA无线参数介绍课程目标：●掌握无线参数定义●掌握无线参数的设置参考资料：●TD-SCDMA第三代移动通信系统、信令及实现●TD-SCDMA系统无线接口层3技术规范目录第1章小区配置类参数 (1)1.1 小区全球识别码GCI（Cell Global Identity） (1)1.2 LCId(Local Cell ID) (4)1.3 UARFCN (4)1.4小区参数标识CellParaID (5)1.5 位置区码 (6)1.6 服务区码 (6)1.7 路由区码 (6)1.8 周期性位置更新定时器 (6)1.9 小区个体偏移 (7)第2章小区选择/重选参数 (9)2.1 下行最小接入门限Q_RxLevMin (9)2.2 同频小区重选的测量触发门限 (9)2.3 异频小区重选的测量触发门限 (9)2.4 服务小区重选迟滞1和小区个性偏移 (10)2.5 小区重选定时器 (10)2.6 小区状态指示 (10)2.7 小区接入禁止时间 (10)2.8 IMSI去分离指示 (11)第3章覆盖功率类参数 (13)3.1 小区最大下行发射功率 (13)3.2 PCCPCH发射功率 (13)3.3 DwPTS发射功率 (14)3.4 SCCPCH发射功率 (14)3.5 FACH最大发射功率 (14)3.6 上行最大允许发射功率Maximum allowed UL TX power (15)3.7 下行DPCH最大发射功率MaxDPDlTxPwr (15)3.8 DPCH初始发射功率 (15)i3.9 下行DPCH最小发射功率MinDlTxPwr (15)3.10 网络侧期望在DPCH上接收到的UE的发射功率 (16)3.11 PRACH的期望发射功率 (16)第4章切换参数 (19)4.1 切换测量启动门限RSCP_DL_DROP (19)4.2 切换测量触发时间滞后量T1 (19)4.3 切换滞后量RSCP_DL_COMP 和切换时间迟滞量 (20)4.4 相邻小区检测门限RSCP_DL_ADD (20)4.5 切换开关 (20)4.6 Hom开关 (20)第5章无线链路同步指示参数 (23)5.1 T313 (23)5.2 N313 (23)5.3 N315 (23)5.4 T315 (24)-ii-第1章小区配置类参数知识点●小区CID●小区参数标示●小区个体偏移小区配置类参数主要是在进行小区配置时，需要设定的一些参数。

TD-SCDMA系统结构概述
TD-SCDMA无线系统由若干个通过Iu接口连接到CN的无线网络子系统RNS组成。

其中一个RNS包含1个RNC和1个或多个Node B，而Node B通过Iub接口与RNC相连接。

在无线网络内部，RNC之间通过Iur接口进行信息交互，Iu和Iur接口是逻辑接口，Iur 接口可以是RNC之间的直接物理连接，也可以通过任何合适传输网络的虚拟连接来实现。

RNC主要负责接入网无线资源的管理，包括接纳控制、功率控制、负载控制、切换和分组调度等。

通过RRC协议执行的相应过程来完成这些功能。

Node B主要功能是进行空中接口的物理层处理，如信道交织和编码、速率匹配和扩频等。

同时它也执行无线资源管理部分的内环功控。

OMC-R作为TD-SCDMA 无线系统的操作维护中心，主要完成对RNS系统的网络设备RNC、Node B以及OMC-R自身的操作维护，提供包括配置维护管理、告警管理、性能管理、软件管理、日志管理、安全管理等功能。

在系统开通过程中能够对网络设备进行数据配置，在系统运行过程中能够监控网络的运行状况和质量，并提供系统软件和数据升级功能。

图TD-SCDMA系统结构。
