综合实训 MF47型指针式万用表的组装与调试实训目的.能识读MF 47型指针式万用表的基本电路图,了解其内部结构。
.能对MF 47型指针式万用表的电路元器件进行识别与检测。
.会装配、调试MF 47型指针式万用表。
MF 47型指针式万用表采用高灵敏度的磁电系整流式表头,造型大方、设计紧凑、结构牢固、携带方便,零部件均选用优良材料及工艺处理,具有良好的电气性能和机械强度。
MF 47型指针式万用表(以MF 47A型指针式万用表为例)的外形如图10-2-6(a)所示,打开后盖,其结构如图10-2-6(b)所示。
任务一了解基本结构与识读电路图1.了解基本结构MF 47型指针式万用表的基本组成有表头、面板、挡位转换开关、电路板、电刷等,其内部结构如图10-2-7所示。
本实训项目中的面板、表头、挡位转换开关、电刷、挡位牌等在套件中已经做成一体,不需要再组装。
2.识读电路图MF 47型指针式万用表的电路图如图10-2-8所示。
该电路图主要由表头部分、直流电流测量部分、交/直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。
组成电路的主要元器件有:电阻、电位器、二极管、电容器、分流器等。
,小提示:电路图中电阻阻值单位未注明者,单位均为Ω,功率未注明者均为1/4 W。
任务二元器件的识别与检测1.识别元器件实训前读者可对应表10-2-1逐一对元器件进行识别。
2.元器件简易检测主要元器件的检测方法如下。
电阻器:主要会识读其标称阻值并用万用表测量其实际阻值。
二极管:①二极管正、负极性识别。
有一条色带标志的一端为二极管的负极,另一端为二极管的正极。
②用万用表测量判断二极管质量。
一般二极管的正向电阻较小,反向电阻较大。
电位器:①检测其标称阻值(指电位器的1、3两端)是否正常。
②判断其质量好坏。
首先看转轴转动是否平滑,然后检测,当转轴顺时针或逆时针旋转时,电位器1、2或2、3两端的阻值是否从O到标称值之间连续变化。

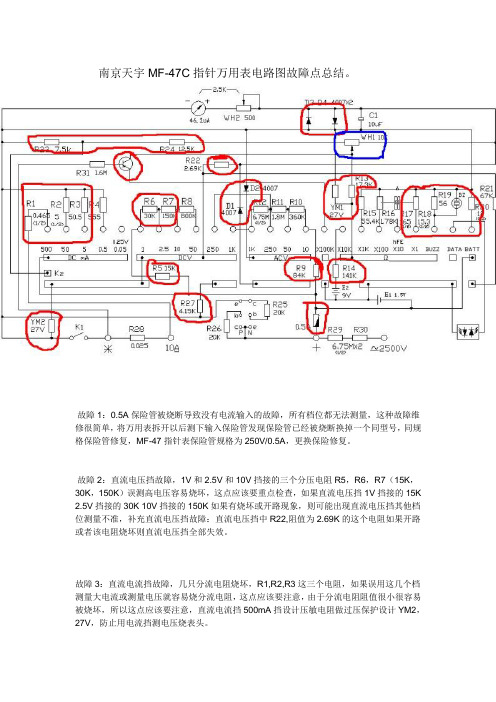

南京天宇MF-47C指针万用表电路图故障点总结。
故障1:0.5A保险管被烧断导致没有电流输入的故障,所有档位都无法测量,这种故障维修很简单,将万用表拆开以后测下输入保险管发现保险管已经被烧断换掉一个同型号,同规格保险管修复,MF-47指针表保险管规格为250V/0.5A,更换保险修复。
故障2:直流电压挡故障,1V和2.5V和10V挡接的三个分压电阻R5,R6,R7(15K,30K,150K)误测高电压容易烧坏,这点应该要重点检查,如果直流电压挡1V挡接的15K 2.5V挡接的30K 10V挡接的150K如果有烧坏或开路现象,则可能出现直流电压挡其他档位测量不准,补充直流电压挡故障:直流电压挡中R22,阻值为2.69K的这个电阻如果开路或者该电阻烧坏则直流电压挡全部失效。
故障3:直流电流挡故障,几只分流电阻烧坏,R1,R2,R3这三个电阻,如果误用这几个档测量大电流或测量电压就容易烧分流电阻,这点应该要注意,由于分流电阻阻值很小很容易被烧坏,所以这点应该要注意,直流电流挡500mA挡设计压敏电阻做过压保护设计YM2,27V,防止用电流挡测电压烧表头。
故障4:交流电压挡故障,交流电压挡10V挡接的84K分压电阻和交流电压挡50V挡接的360K分压电阻(R9,R10)如果误测高压很容易烧掉分压电阻,这点应该要注意检查,在检修交流电压挡故障中,如果交流电压挡出现测量不准或无法测量的故障,则第一步首先检查电刷与电路板是否出现接触不良的现象,如果出现接触不良的故障也会出现测量不准或无法测量的故障,排除这个故障,检查分压电阻的电阻值,防止分压电阻出现阻值变化或分压电阻开路的故障,如果检查中分压电阻有阻值变化或分压电阻开路的故障更换同阻值大小的分压电阻来修复,如果分压电阻正常则交流电压挡还是无法使用或测量不准,则应该重点检查交流电压挡中整流器中半波整流电路中的两只整流二极管的正反向电阻值,可能由于整流二极管击穿或开路引起交流电压挡无法使用或测量不准,交流电压挡中(D1,D2)D1和D2有一只管子击穿交流电压挡都会出现故障。

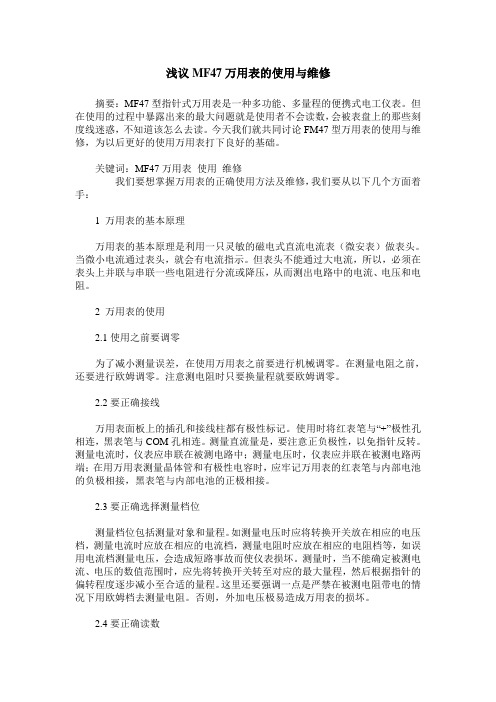

浅议MF47万用表的使用与维修摘要:MF47型指针式万用表是一种多功能、多量程的便携式电工仪表。
但在使用的过程中暴露出来的最大问题就是使用者不会读数,会被表盘上的那些刻度线迷惑,不知道该怎么去读。
今天我们就共同讨论FM47型万用表的使用与维修,为以后更好的使用万用表打下良好的基础。
关键词:MF47万用表使用维修我们要想掌握万用表的正确使用方法及维修,我们要从以下几个方面着手:1 万用表的基本原理万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。
当微小电流通过表头,就会有电流指示。
但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。
2 万用表的使用2.1使用之前要调零为了减小测量误差,在使用万用表之前要进行机械调零。
在测量电阻之前,还要进行欧姆调零。
注意测电阻时只要换量程就要欧姆调零。
2.2要正确接线万用表面板上的插孔和接线柱都有极性标记。
使用时将红表笔与“+”极性孔相连,黑表笔与COM孔相连。
测量直流量是,要注意正负极性,以免指针反转。
测量电流时,仪表应串联在被测电路中;测量电压时,仪表应并联在被测电路两端;在用万用表测量晶体管和有极性电容时,应牢记万用表的红表笔与内部电池的负极相接,黑表笔与内部电池的正极相接。
2.3要正确选择测量档位测量档位包括测量对象和量程。
如测量电压时应将转换开关放在相应的电压档,测量电流时应放在相应的电流档,测量电阻时应放在相应的电阻档等,如误用电流档测量电压,会造成短路事故而使仪表损坏。
测量时,当不能确定被测电流、电压的数值范围时,应先将转换开关转至对应的最大量程,然后根据指针的偏转程度逐步减小至合适的量程。
这里还要强调一点是严禁在被测电阻带电的情况下用欧姆档去测量电阻。
否则,外加电压极易造成万用表的损坏。
2.4要正确读数在MF47万用表的表盘上有许多条标度尺。
分别用于不同的测量对象。
万用表的测量范围如下:直流电压:分7档—0-0.5V;0-2.5V;0-10V;0-50V;0-250V;0-500V;0-1000V。
巧改MF47型万用表一、使用MF47型万用表的问题1.在测量发光二极管时,只能测量正、反向电阻值,而不能使其发光,不够直观。
由于MF47型万用表的前四个电阻挡(R?l、R?l0、R?l00、R?1k)电源电压只有1.5V,而发光二极管门坎电压在1.6V以上;第五个电阻挡(R?l0k)输出电流最大只有几十μA,而发光二极管工作电流一般要数mA,所以使用各电阻挡测量时都不能使发光二极管明显发光,测量时不够直观。
特别时用于判别多联数码管的引脚排列时。
2.测量常见三极管HFE时,因电表的测试座与常见三极管封装尺寸不匹配,测试时很为不便,具体讲有:①间距问题一现有MF47型万用表的HFE测试座插孔间距约为5mm,而常见的90系列(采用T0-92B封装)等小功率三极管管脚间距只有1.27mm,测试时需将三极管的管脚弯折。
②顺序问题一晶体管如C1815、C1015,管脚排列顺序为ECB与万用表的测试座为EBC,测试时需将有两个管脚交叉。
③直径问题一中功率管、大功率管的管脚太粗不能直接插入现有测试座。
以上问题尤其是不便于批量测试。
二、改进方法针对以上情况,对现有MF47型万用表进行了如下改进。
也适用于其它类似的指针式万用表。
1.改进电阻挡电源。
原理电路如下图示,增加一节电池和一个转换开关,使其电源能在1.5V和3V两种电压间选择,前者用于原表电阻挡的测量,不影响原来万用表的设计和使用,后者用于测量发光二极管和数码管。
在改进过程中,由于受到表壳内空间的限制,将原来的一节二号电池改成了两节五号电池(另加电池盒固定),表壳后框加装开关选择电压。
2.制作三极管HFE测试座。
找来常见各种封装的三极管及相关资料,用刻度尺量出它们的引脚间距,发现常用间距有四种,分别是1.27mm、2.0mm、2.54mm、5.08mm,由于没有现在的管座,就用排母代替,5.08mm的排母没买到,就自己做了一个。
再用Prote199se画图、由厂家加工制作了一块小电路板,在电路板上安装了新的三极管座后插在原来万用表HFE测试座上,便能够测量市场上常见各种三极管的放大倍数。
MF47指针式万用表
MF47指针式万用表是一种常见的电气测试仪器。
它由一个指针和一系列刻度
组成。
通过调整选择旋钮,可以选择要测量的电压、电流和电阻范围,并根据指针所指位置来读取测试结果。
使用
在使用MF47指针式万用表之前,需要准备一些基本的电气知识和安全意识。
首先,确保待测电路已经切断电源,并使用万用表的测试针梳理线路以确保接触良好。
其次,根据需要选择正确的测量范围,并将测试针插入相应的测试插口。
最后,通过读取指针位置来确定测试结果。
如果测试的电路中存在高电流或高电压,应该选择具有更高安全等级的万用表,并根据测试规范进行测试。
优点
相对于数字万用表,MF47指针式万用表具有一些优点。
首先,它更为简单,
没有需要校准的电子元件,因此更为可靠。
其次,它可以测量更高的电压和电流,因为它的结构更为耐用。
此外,它的指针可以显示电流的变化趋势,使得读取结果更加直观。
缺点
当然,MF47指针式万用表也有一些劣势。
首先,它的精度通常比数字万用表低。
其次,指针在读数时需要人工判断,容易受到误读的影响。
此外,它的测试速度较慢,需要等待足够长的时间才能获得准确的结果。
总结
MF47指针式万用表作为一种常见的测试仪器,有其自身的优点和缺点。
在使
用时,需要根据具体的测试需求选择合适的万用表,并掌握其使用方法。
相较于数字万用表,MF47指针式万用表更为简单可靠,但在精度、读数和测试速度方面存
在劣势。

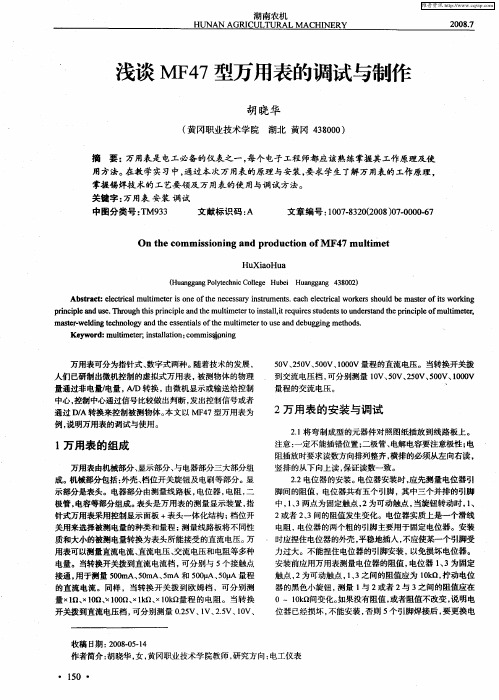

《电子系统综合设计》MF47型万用表的安装与调试一、实习目标指针式万用表的型式很多,但基本结构是类似的。
指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。
表头采用高灵敬度的磁电式机构,是测量的显示装置;万用表的表头实际上是一个灵敬电流计。
表头上的表盘印有多种符号,刻度线和数值。
符号A-V-Q表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线,其中右端标有的是电阻刻度线,其右端为零,左端为r刻度值分布是不均匀的。
符号或”DC”表示直流,“s”或"AC”表示交流,“s”表示交流和直流共用的刻度线。
刻度线下的儿行数字是与选择开关的不同档位相对应的刻度值。
另外表盘上还有一些表示表头参数的符号:如DC20KQ/V、AC9KQ/V等。
表头上还设有机械零位调整旋钮(螺钉),用以校正指针在左端指零位。
转换开关用来选择被测电量的种类和量程(或倍率):万用表的选择开关是一个多档位的旋转开关。
用来选择测量项H和量程(或倍率)。
一般的万用表测量项目包括:“mA”:直流电流、“VZ直流电压、“Vs”:交流电压、"Q”:电阻。
每个测量项目又划分为儿个不同的量程(或倍率)以供选择。
测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流。
图一为MF-47型万用表外形图,该万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。
当转换开关拨到直流电流档,可分别与5个接触点接通,用于500mA、50mA、5mA、0.5mA 50UA量程的直流电流测量。
同样,当转换开关拨到欧姆档,可用XI、X10、X100、X1KQ、X10KQ倍率分别测量电阻;当转换开关拨到直流电压档,可用于0.25V、IV、2.5V、10V、50V.250V.500V和1000V量程的直流电压测量:当转换开关拨到交流电压档,可用于10V、50V,250V.500V.i000V量程的交流电压测量。
MF-47型万用表的电路分析指针式万用表的基本工作原理:指针式万用表是利用一只灵敏的磁电式直流电流表(微安表)做表头。
当微小电流通过表头,就会有电流指示。
但表头不能通过大电流,满偏电流也是定值,所以,必须在表头上并联或串联一些电阻进行分流或降压,既构成不同的测量电路,从而测出电路中的电流、电压和电阻。
图中“-”为黑表棒插孔,“+”为红表棒插孔。
一、直流电流档万用表的直流电流档实质上就是一个多量限的磁电系电流表,由电路知识可知,磁电系表头并联分流电阻后就可以扩大其量限,若并联多个分流电阻即构成多量限的电流表。
在MF-47型万用表的电路图中我们可以看出:R1、R2、R3、R4为各电流档的分流电阻,而表头的等效电阻为表头内阻、WH 2微调电阻与R22三电阻串联之和约为5.2 k Ω左右。
当被测电流为5 mA,而选择开关置于5 m A档时,根据分流公式可求出流过表头回路的电流约为46.2微安,此时表头满偏,其余电流均流过5 m A档的分流电阻R3。
此时电流的流向为:被测电流从表棒的“+”插口流入→保险丝→B接触片→分两路:(1)B接触片→转换刀→A接触片→C接触片→R22→W H2→表头+端→表头一端→★插口构成一回路使表头线圈偏转。
(2)B接触片→转换刀→5mA点→R3→★插口构成回路进行分流。
二、直流电压档测量原理磁电系电压表串联分压电阻可以扩大其量限,若串联多个分压电阻即构成多量限的电压表。
在MF-4 7型万用表中,R5、R6、R7、R8为l V、2.5 V、10 V、50 V档的分压电阻。
而R9、R10、R11、R12、R13则为250V、500V、1KV档的分压电阻。
R22、WH2及表头内阻仍为表头的等效电阻。
当我们测量直流电压时,此时“+、一”表棒之间相当于接了一个直流电压源,此时电流从“+”表棒插口流入,通过相应的电路,流过表头构成回路使表针偏转。
1.当选择开关在l V、2.5 V、10 V、50V档时(设开关置于1 0 V档) 电流从“+”表棒插口流入→保险丝→R5→l V点→R6→R7→10V点→转换刀→C接触片→R22→WH2→表头+端→表头一端→★插口构成一个回路,使表头线圈偏转。
