位 同 步

《通信原理》§11.3位同步位同步是指在接收端的基带信号中提取码元定时的过程。

位同步是正确取样判决的基础，只有数字通信才需要，所提取的位同步信息是频率等于码速率的定时脉冲，相位则根据判决时信号波形决定，可能在码元中间，也可能在码元终止时刻或其他时刻。

实现方法也有插入导频法（外同步）和直接法（自同步）。

一、插入导频法在基带信号频谱的零点处插入所需的位定时导频信号。

其中，图(a)为常见的双极性不归零基带信号的功率谱，插入导频的位置是 1/T；图(b)表示经某种相关变换的基带信号，其谱的第一个零点为1/2T，插入导频应在1/2T处。

图11-14 插入导频法频谱图在接收端，对图11-14（a）的情况，经中心频率为1/T 的窄带滤波器，就可从解调后的基带信号中提取出位同步所需的信号；对图 11-14（b）的情况, 窄带滤波器的中心频率应为1/2T，所提取的导频需经倍频后，才得所需的位同步脉冲。

图11-15 画出了插入位定时导频的系统框图，它对应于图11-14（b）所示谱的情况。

发端插入的导频为1/2T，接收端在解调后设置了1/2T窄带滤波器，其作用是取出位定时导频。

移相、倒相和相加电路是为了从信号中消去插入导频，使进入取样判决器的基带信号没有插入导频。

这样做是为了避免插入导频对取样 判决的影响。

(a)发送端 (b)接收端图 11-15 插入位定时导频系统框图 此外，由于窄带滤波器取出的导频为 1/2T ，图中微分全波整流起到了倍频的作用，产生与码元速率相同的位定时信号 1/T 。

图中两个移相器都是用来消除窄 带滤波器等引起的相移。

另一种导频插入的方法是包络调制法。

这种方法是用位同步信号的某种波形对 移相键控或移频键控这样的恒包络数字已调信号进行附加的幅度调制，使其包络 随着位同步信号波形变化；在接收端只要进行包络检波，就可以形成位同步信号。

设移相键控的表达式为（11.3-1）利用含有位同步信号的某种波形对 s 1 (t ) 进行幅度调制，若这种波形为升余弦波形，则其表示式为（11.3-2）式中的 2/ T ，T 为码元宽度。

实验五位同步信号提取实验一、实验目的1．掌握用数字环提取位同步信号的原理及对信息代码的要求。

2．掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。

二、实验内容1．观察数字环的失锁状态、锁定状态。

2．观察数字环锁定状态下位同步信号的相位抖动现象及相位抖动大小与固有频差的关系。

3．观察数字环位同步器的同步保持时间与固有频差之间的关系。

三、实验器材1．信号源模块2．同步信号提取模块3．20M双踪示波器一台4．频率计（选用）一台四、实验步骤1．将信号源模块、同步信号提取模块小心地固定在主机箱中，确保电源接触良好。

2．插上电源线，打开主机箱右侧的交流开关，再分别按下两个模块中的开关POWER1、POWER2，对应的发光二极管LED001、LED002、D500、D501发光，按一下信号源模块的复位键，两个模块均开始工作。

3．将信号源模块的位同步信号的频率设置为15.625KHz（通过拨码开关SW101、SW102进行设置），将信号源模块输出的NRZ码设置为1、0交替码（通过拨码开关SW103、SW104、SW105进行设置）。

4．将同步信号提取模块的拨码开关SW501的第一位拨上，即将数字锁相环的本振频率设置为15.625KHz，然后将信号源模块输出的NRZ码从信号输入点“NRZ-IN”输入，按一下同步信号模块上的“复位”键，使单片机开始工作，以信号源产生的位同步信号“BS”为内触发源，用示波器双踪同时观察信号输出点“位同步输出”的信号与信号源中的“BS”信号。

5．特别注意的是，本模块只能提取NRZ码的位同步信号，而且当信号源模块中的位同步信号的频率偏离同步信号提取模块设置的数字锁相环的本振频率过远时，将无法正确提取输入信号的位同步信号。

本实验中数字锁相环共有15.625KHz、10KHz、8KHz、4KHz四种本振频率可供选择，分别对应拨码开关SW501的1、2、3、4位，实验时请注意正确选择。

相位同步原理
相位同步指的是将多个信号的相位进行调整，使得它们具有相同的起点和频率，以便在某一时刻或时间段内能够进行相互比较、合并或解调。

常见的相位同步原理主要有以下几种：
1. 短时傅里叶变换（STFT）：将信号分成一段段的小片段，对每一段进行傅里叶变换，然后对变换结果的幅值和相位进行分析调整，使得相位一致。

2. 插值同步：通过对信号中的抽样点进行插值，使得信号的抽样点数一致，从而达到相位同步的目的。

3. PLL锁相环：利用锁相环电路来实现相位同步，通过比较输入信号和本地振荡信号的相位差，对本地振荡信号的频率和相位进行调整，使得两个信号的相位一致。

4. 相位锁定环：该方法利用反馈控制原理，通过根据输入信号的相位调整本地振荡信号的相位，使得两个信号的相位一致。

5. 串扰消除技术：通过检测和分析不同信号之间的相互干扰，采取相应的补偿手段，使得信号的相位保持一致。

数字通信系统中四种不同的同步方式及其特
征
数字通信系统中有四种不同的同步方式，分别为外部信号同步、位同步、字符同步和帧同步。

每种同步方式都有其特征和适用场景。

1. 外部信号同步是通过接收外部时钟信号来进行同步的方式。

它的特征是系统主时钟信号来自外部，通过接收外部时钟信号可以实现系统内各个部件的同步。

外部信号同步准确性高，适用于对时钟同步要求较高的系统，如高速通信系统和计算机网络。

2. 位同步是通过识别数据位进行同步的方式。

在数字信号传输过程中，发送端将数据位传输到接收端，接收端通过识别数据位的变化来实现同步。

位同步的特征是对数据位的识别和同步较为敏感，适用于传输速率较低的系统，如串行通信、调制解调器以及低速网络。

3. 字符同步是通过识别数据字符进行同步的方式。

在数字通信系统中，数据通常以字符的形式传输，接收端通过识别数据字符的开始和结束标志来实现同步。

字符同步的特征是对数据字符的识别和同步较为重要，适用于传输速率较高的系统，如以太网和无线通信。

4. 帧同步是通过识别数据帧进行同步的方式。

在数字通信系统中，数据通常以帧的形式进行传输，接收端通过识别帧的起始和结束标志来实现同步。

帧同步的特征是对数据帧的识别和同步较为关键，适用于传输速率较高且对数据完整性要求较高的系统，如视频传输和高速数据通信。

总之，数字通信系统中的四种不同的同步方式在实现同步的方式和适用场景上各有特点。

根据系统的要求和传输速率的不同，可以选择合适的同步方式来确保数据的准确传输和接收。

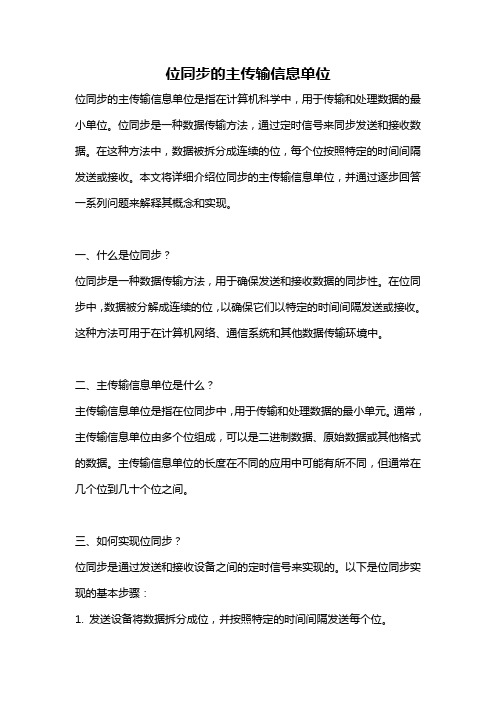

位同步的主传输信息单位位同步的主传输信息单位是指在计算机科学中，用于传输和处理数据的最小单位。
