建筑工程制图与识图第3阶段测试题

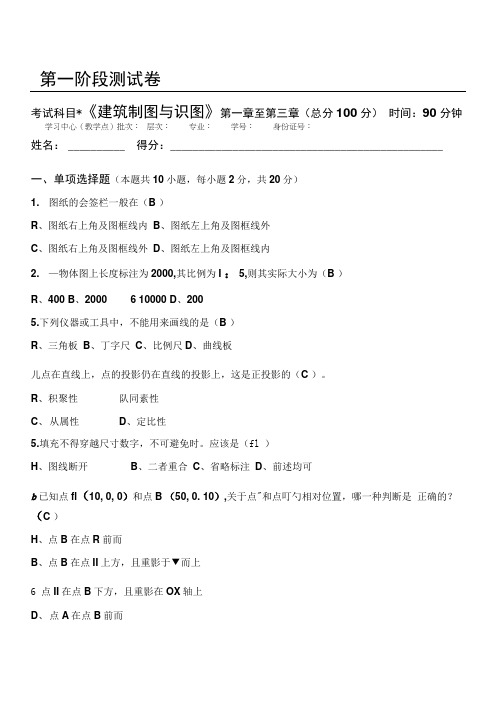

第一阶段测试卷考试科目*《建筑制图与识图》第一章至第三章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：__________ 得分：________________________________________________一、单项选择题（本题共10小题，每小题2分，共20分）1. 图纸的会签栏一般在（B ）R、图纸右上角及图框线内B、图纸左上角及图框线外C、图纸右上角及图框线外D、图纸左上角及图框线内2. —物体图上长度标注为2000,其比例为I ： 5,则其实际大小为（B ）R、400 B、2000 6 10000 D、2005.下列仪器或工具中，不能用来画线的是（B ）R、三角板B、丁字尺C、比例尺D、曲线板儿点在直线上，点的投影仍在直线的投影上，这是正投影的（C ）。

R、积聚性队同素性C、从属性D、定比性5.填充不得穿越尺寸数字，不可避免时。

应该是（fl ）H、图线断开B、二者重合C、省略标注D、前述均可b已知点fl（10, 0, 0）和点B （50, 0. 10）,关于点"和点叮勺相对位置，哪一种判断是正确的？（C ）H、点B在点R前而B、点B在点II上方，且重影于▼而上6 点II在点B下方，且重影在OX轴上D、点A在点B前而7、侧垂而的H投影（n ）。

R、呈类似形队积聚为一直线C、反映平而对UI而的倾角D、反映平而对H面的倾角8. 点的两而投影连线与相应投影轴的关系是（n ）H、垂直B、平行 6相交D、异面9・在所平行的投影而上的投影反映线段的实际长度以及其与另外两个投影而的倾角，苴它两投影分別平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（B ）取一般位置直线B、投影面平行线C、投影面垂直线10・在所垂直的投影而上的投影积聚成点，在苴它两投影而上的投影反映实际长度且垂直于相应的投影轴，原直线在空间中是（C ）H、一般位置直线B、投影面平行线C、投影面垂直线二、判断题（本题共2小题，每小题2分，共20分。

建筑工程制图与识图
班级姓名
一、填空（1×10=10）
1.建筑平面图中,外墙尺寸应标注三道,最外一道是尺寸,中间一道
是尺寸,最外一道是尺寸.
2.图样中地汉字应写成.
3.基础图是表示房屋建筑地面以下基础部分地平面布置和详
细构造地图样,包括图与图.
4.工程上常用地投影图有轴测投影图.透视投影图.和.
5.楼梯详图包括.和节点详图.
二.判断题（1×10=10）
1.点地水平投影和侧面投影地连线垂直OX轴. ( )
2.当比例注写在图名地右侧时,图名和比例地字高应该一样. ( )
3.水平投影反映实长地直线,一定是水平线. （）
4.虚线与其它图线相交应交于线段处. （）
5.投影面垂直线在所垂直地投影面上地投影必积聚成为一个点.（）
6.垂直H面地平面,皆称为铅垂面. （）
7.投影面平行面,其三投影必有一面反映平面实形,另两投影积聚为两直线. （）
8、求一般位置平面地实形,只需变换一次投影面即可. （）
9、绕正垂线旋转,可将一条正平线变成铅垂线或侧垂线. （）
10.图纸地幅面是指图纸地大小,常用地有A0~A4五种基本规格. （）
三.根据形体地两面投影,做出第三面投影图.（20分）
1. 2.
3. 4.
四.作正等测图.（15分）
五.作斜二轴测图.（15分）
六.将V投影改成阶梯剖面图,并画出阶梯剖切符号.（18分）
七.绘出钢筋混凝土柱子地1-1.2-2.3-3断面图.（12分）。

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。

A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。

A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。

A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。

A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。

A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。

A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。

A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。

A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。

A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。

建筑制图与识图试题一、单选题（每小题2分，共40分）1、在制图中，下列各组字母中都不得用作轴线编号的一组是-------A、I O K B 、I O Z C、I Z U D、A O C2、在建筑中，断开界线常用___________表示。

A、实线B、虚线C、点划线D、波浪线3、中心投影法用于绘制______图A、透视图B、轴测图C、三面投影图D、剖面图4、下列线段相交正确的是______-。

5、轴测投影属于______投影。

A、中心投影B、斜投影C、正投影D、镜像投影6、建筑剖面图中的剖切符号可以从______中找到。

A、底层平面图B、标准层平面图C、总平面图7、正等轴测图的轴向变形系数正确的是______。

8、在施工图中，无弯钩的钢筋（一般钢筋）搭接图例正确的是_____。

、9、檐口线相交的相邻两个坡面相交，其交线为______。

A、屋脊线B、檐口线C、斜脊线10、基础平面图中，纵横向定位轴线及编号，必须与_____-一致。

A 、建筑剖面图B、建筑平面图C、建筑立面图11、建筑施工图中，底层室内地坪标高标注为±0.000，是因为_________A、其绝对标高为零B、选定它作为相对标高的基准面C、它是建筑物中最低的水平面12、表示_______。

A、A号轴线后附加的第三根轴线。

B、3号轴线后附加的第A号轴线C、A号轴线前附加的第三根轴线13、根据图的复杂程度与比例大小，应从下列线宽系列中选取________。

——————2.0mm14、如图，根据平面的投影，可以判断平面是_______。

A、平行面B、垂直面C、一般面15、在图纸中，标注数量的数字正确的是_________。

A、三百二十吨B、4分之3C、3/4D、百分之316、图例表示______。

A、孔洞B、检查孔C、烟道D、通风道17、点在某一投影轴上，它到三投影面的距离必有______-为零。

A、一个 B 、二个C、三个18、民用建筑是_______和________的总称。

建筑制图与识图阶段性考试试题1．工程图纸一般是采用（）原理绘制。

A、中心投影法B、平行投影法C、斜投影法D、正投影法(正确答案)2.结构布置图常用的比例为（）。

A．1:200,1:500,1:1000B．1:5,1:10,1: 20C．1:50,1:100,1:200(正确答案)D．1:10,1:20,1:503. 粗实线一般用途为（）。

A、可见轮廓线B、主要可见轮廓线(正确答案)C、不可见轮廓线D、图例线4．在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、B/ 2C、2/A(正确答案)D、2/B5．定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、10(正确答案)B、 12C、5D、141 、给水排水工程包括______和______。

空1答案：给水工程空2答案：排水工程2 、建筑电气照明施工图包括______和______；弱电系统工程施工图包括______、______、______、______。

空1答案：动力及照明平面图空2答案：电气配电系统图空3答案：弱电平面图空4答案：通信电话空5答案：有线电话空6答案：楼寓对讲呼叫系统图3 、标高有______和______两种。

空1答案：相对标高空2答案：绝对标高4 、建筑工程图由于专业分工的不同，分为______、______和______。

空1答案：建筑施工图空2答案：结构施工图空3答案：设备施工图5 、指北针圆的直径宜为______，用细实线绘制。

空1答案：24mm6 、在建筑平面中，水平方向定位轴线编号采用______从左至右依次编写；竖向定位轴线编号应用______从上至下顺序编写。

空1答案：阿拉伯数字空2答案：大写拉丁字母8 、民用建筑一般由______、______、______、______、______、______等六大部分组成。

空1答案：基础空2答案：墙或(柱)空3答案：楼(地)面空4答案：屋顶空5答案：楼梯空6答案：门窗9、房屋建筑按用途的不同可以分为______、______、______。

建筑装饰制图与识图测试试卷您的姓名： [填空题] *_________________________________201 . 识读装饰装修施工图时应注意外阳台、雨篷等处的吊顶做法与标高的图纸是[单选题] *A.顶棚详图B.地面铺装图C.平面布置图D.顶棚平面图(正确答案)202 . 能反映顶角线是顶棚与墙面相交处的收口做法的图纸是 [单选题] *A.顶棚详图B.地面铺装图C.平面布置图D.顶棚平面图(正确答案)203 . 在H面投影与V面投影均为面积缩小的类似形，在 W面具有积聚性的是 [单选题] *A.铅垂面B.正垂面C.侧垂面(正确答案)D.一般位置平面204 . 墙柱装饰剖面图通常选用的比例为 [单选题] *A.1:100B.1:50C.1:30D.1:15(正确答案)205 . 房屋建筑室内装饰装修施工图中，墙体立面的洞、龛等，在顶棚平面中表示其位置可用 [单选题] *A.细虚线(正确答案)B.细点线C.细实线D.细单点长划线206 . 外墙装饰材料和做法一般表示在 [单选题] *A.建筑首页图B.建筑平面图C.建筑立面图(正确答案)D.建筑剖面图207 . 在H面投影、V面投影和W面投影均为面积缩小的类似形的是 [单选题] *A.铅垂面B.正垂面C.侧垂面D.一般位置平面(正确答案)208 . 下图为钢筋混凝土，其中一组断面图清晰地反映了[单选题] *A.梁长B.梁的大小C.梁的截面形状的变化情况(正确答案)D.梁高209 . 点A(10,8,25)，则点A的Y坐标为 [单选题] *A.8(正确答案)B.10C.25D.不能确定210 . 下列不属于房屋设计程序的是 [单选题] *A.初步设计B.技术设计C.施工图设计D.竣工设计(正确答案)211 . 在一个工程设计中，每个专业所使用的图纸，图纸幅面不宜多于 [单选题] *A.一种B.二种(正确答案)C.三种D.四种212 . 下列不是组合体投影图中的线框的含义是 [单选题] *A.形体上一个平面的投影B.形体上一个曲面的投影C.形体上一个相切组合面的投影D.形体上一个圆柱体的投影(正确答案)213 . 属于建筑施工说明内容的是 [单选题] *A.钢结构做法B.混凝土结构做法C.屋面做法(正确答案)D.设备节点做法214 . 建筑装饰装修图纸，排列顺序应按楼层 [单选题] *A.由左而右B.由右而左C.由下而上(正确答案)D.由上而下215 . 平面布置图上，组成装饰面和装饰物及其相互关系的尺寸称为 [单选题] * A.装饰尺寸B.定位尺寸C.外形尺寸D.结构尺寸(正确答案)216 . 下列选项符合剖切到的建筑结构和材料的断面轮廓线型要求的为 [单选题] *A.细实线B.粗实线(正确答案)C.中实线D.细虚线217 . 在顶棚平面图中，属于顶棚设计中的重要内容的是 [单选题] *A.底面标高B.灯具布置C.顶棚造型(正确答案)D.空调位置218 . 下图为一幢房屋的一组视图，1–1剖面图是[单选题] *A.全剖视图(正确答案)B.半剖视图C.阶梯剖视图D.局部剖视图219 . 关于图纸幅面尺寸，以下说法正确的是 [单选题] *A.A2图幅是A4图幅尺寸的一半B.A2比A1图幅尺寸大C.A3是A4图幅尺寸的二倍(正确答案)D.A3图幅尺寸的大小是594×400220 . 在W投影面上的投影能反映空间平面的实形，则该平面为 [单选题] *A.水平面B.正平面C.侧平面(正确答案)D.一般位置平面221 . 房屋建筑室内装饰装修施工图中，立面索引符号由圆圈、水平直径组成，且圆圈及水平直径应使用 [单选题] *A.细虚线B.细实线(正确答案)C.中虚线D.中实线222 . 平面布置图上，用来确定装饰面或装饰物的外轮廓尺寸称为 [单选题] *A.装饰尺寸B.定位尺寸C.外形尺寸(正确答案)D.结构尺寸223 . 细双点长画线的一般用途为 [单选题] *A.中心线、对称线、轴线B.假想轮廓线、成型前原始轮廓线(正确答案)C.可见轮廓线、尺寸线、变更云线D.断开界限224 . 下列选项不是家具详图组成部分的为 [单选题] *A.平面图B.立面图C.大样图(正确答案)D.剖面图225 . 装饰局部平面放大图的内容不包含 [单选题] *A.定位轴线(正确答案)B.门窗位置C.电器设备D.绿化布置形式226 . 下列属于构配件详图的是 [单选题] *A.楼梯详图B.雨篷详图(正确答案)C.墙身详图D.卫生间详图227 . 细虚线(线宽0.25b)的一般用途为 [单选题] *A.中心线、对称线、轴线B.不可见轮廓线C.可见轮廓线、尺寸线、变更云线D.图例填充线、家具线(正确答案)228 . 从详图中可了解室内装饰设计的 [单选题] *A.风格B.功能分区C.造价预算D.细部形态(正确答案)229 . 了解顶棚所用材料的规格、品种与数量，需要识读顶棚平面图上的 [单选题] *A.尺寸标注B.文字标注(正确答案)C.索引符号D.底面标高230 . 下列属于总平面图的主要用途的是 [单选题] *A.基槽开挖B.绘制施工总平面图(正确答案)C.外墙装饰D.确定门窗位置231 . 一般用于表现不可见轮廓线的线型为 [单选题] *A.中粗实线B.中粗虚线(正确答案)C.单点长画线D.波浪线232 . 画在视图轮廓线以外的断面图称为 [单选题] *A.移出断面图(正确答案)B.中断断面图C.重合断面图D.全剖断面图233 . 立体感强，但作图较繁琐，故常用于画平面立体的是 [单选题] *A.正等测图B.正二测图(正确答案)C.斜二测图D.斜轴测图234 . 若一直线的H、W面投影分别平行于各自投影轴且垂直于共有投影轴，则该直线为 [单选题] *A.正平线(正确答案)B.侧平线C.水平线D.铅垂线235 . 建筑装饰装修施工图中，一般用表示 [单选题] *A.吸顶灯B.筒灯C.射灯(正确答案)D.艺术吊灯236 . 上层以上房屋的楼梯，当中间各层楼梯的位置、梯段数、踏步数均相同时，通常只画出 [单选题] *A.底层和顶层平面图B.底层、中间(标准)层和顶层平面图(正确答案)C.底层和中间(标准)层平面图D.各层平面图237 . 三面正投影体系中，处于正立位置的投影面称为 [单选题] *A.水平投影面B.正立投影面(正确答案)C.侧立投影面D.不能确定238 . 下列不属于详图中需要文字标注的内容是 [单选题] *A.用材做法B.材质色彩C.家具尺寸(正确答案)D.规格大小239 . 下列选项的图样不需要装饰详图对其进行补充的是 [单选题] *A.平面图B.尺寸图(正确答案)C.剖面图D.立面图240 . 重点在于表现顶棚造型、设备布置的区域或大小，表明它们与建筑结构的关系的图纸是 [单选题] *A.综合顶棚图(正确答案)B.顶棚造型及尺寸定位图C.顶棚照明及电气设备定位图D.各空间顶棚平面图241 . 在绘制详图的时候应先绘制出 [单选题] *A.标注尺寸B.材料图例C.构造层次D.墙柱轮廓线(正确答案)242 . 装饰门窗及门窗套详图的识读顺序，第一步是 [单选题] *A.识读门的平面图B.识读门的立面图(正确答案)C.识读节点详图D.识读侧面图243 . 三面正投影体系中，表示水平投影面用的符号是 [单选题] *A.H(正确答案)B.VC.WD.Z244 . 若采用1:5的比例绘制一个直径为40的圆时，其绘图直径为 [单选题] *A.8(正确答案)B.10C.160D.200245 . 当空间的直线倾斜于投影面时，直线的投影比实长缩短，这种正投影特性称为 [单选题] *A.积聚性B.显实性C.类似性(正确答案)D.透视性246 . 墙身剖面图通常采用的比例为 [单选题] *A.1:5B.1:10C.1:20(正确答案)D.1:25247 . 符号“φ”表示 [单选题] *A.标高B.比例C.半径D.直径(正确答案)248 . 空间两点A、B在H面上的投影重合在一起，表示为b(a)，则能正确地表达空间两点的相对位置的选项是 [单选题] *A.点A在点B.点A在点B的正下方(正确答案)C.点A在点B的正前方D.点A在点B的正后方249 . 装饰详图的图示内容不包括装饰形体的 [单选题] *A.尺寸大小(正确答案)B.建筑做法C.造型样式D.材料选用250 . 三面正投影体系中，既属于H面，又属于V面的是 [单选题] *A.OX投影轴(正确答案)B.OY投影轴C.OZ投影轴D.不能确定251 . 建筑装饰装修施工图中，标注需要强调、变更或改动的区域，使用 [单选题] *A.样条曲线B.云线(正确答案)C.波浪线D.虚线252 . 通常标注直径尺寸的是 [单选题] *A.小于1/3圆周的圆弧B.等于1/2圆周的圆弧C.大于1/2圆周的圆弧(正确答案)D.大于1/3圆周的圆弧253 . 假想用一个或一个以上的垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对剩余部分所作的正投影图，称为 [单选题] *A.建筑平面图B.建筑剖面图(正确答案)C.建筑立面图D.建筑透视图254 . 平行投影线垂直于投影面时所得的投影，称为 [单选题] *A.中心投影B.平行投影C.斜投影D.正投影(正确答案)255 . 空间三个坐标轴在轴测投影面上轴向伸缩系数一样的投影，称为 [单选题] *A.正轴测投影B.斜轴测投影C.正等轴测投影(正确答案)D.斜二轴测投影256 . 下列常用图纸幅面对应的图框尺寸，错误的是 [单选题] *A.A1图纸尺寸为594×841B.A2图纸尺寸为420×594C.A3图纸尺寸为420×210(正确答案)D.A4图纸尺寸为210×297257 . 若两直线的各个同面投影分别互相平行，则两直线在空间 [单选题] *A.平行(正确答案)B.相交C.交叉D.重叠258 . 定位轴线水平方向编号应采用下列顺序编写 [单选题] *A.阿拉伯数字从左到右(正确答案)B.阿拉伯数字从右到左C.大写拉丁字母从左到右D.大写拉丁字母从右到左259 . 侧垂面在下列投影面的投影均为面积缩小的类似形 [单选题] *A.H、V(正确答案)B.V、WC.H、WD.H、V、W260 . 建筑装饰装修施工图中，图表示 [单选题] *A.普通砖(正确答案)B.轻质砌块砖C.钢筋混凝土D.混凝土261 . 建筑装饰立面图，主要包含室外装饰立面图和 [单选题] *A.室外墙面立面图B.室内装饰立面图(正确答案)C.室内节点立面图D.建筑装饰立面图262 . 正面斜二测图的轴间角为 [单选题] *A.1个90°，2个120°B.1个90°，2个135°(正确答案)C.3个均为120°D.3个均为135°263 . 下列选项线型用来表示在墙柱面装饰剖面图中，剖切到的木线、顶棚版用的为 [单选题] *A.粗实线B.中实线(正确答案)C.细实线D.细虚线264 . 当装饰造型结构不清晰时，常采用的比例是 [单选题] *A.1:5(正确答案)B.1:20C.1:50D.1:100265 . 室内装饰立面图名称的确立依据是 [单选题] *A.平面布置图中立面索引符号的编号或字母(正确答案)B.室内轮廓线C.门套轮廓D.墙面做法266 . 室内装饰图纸中，可对细部进行清楚、精确表示的是 [单选题] *A.装饰详图(正确答案)B.装饰立面图C.装饰平面图D.装饰剖面图267 . 下列关于尺寸的简化标注，描述错误的是 [单选题] *A.对于杆件或管线的长度，在桁架简图、钢筋简图、管线简图等单线图上，可直接将尺寸数字沿杆件或管线的一侧注写B.对于形体上有许多相同要素的尺寸标注，需逐个标出(正确答案)C.如有连续排列的5组等长尺寸(长度均为100)，可标注为“100×5=500”D.如有连续排列的5组等长尺寸(长度均为100)，可标注为“5等分=500”268 . 建筑工程施工图中，下列属于基本图纸是 [单选题] *A.建筑详图B.建筑剖面图(正确答案)C.建筑工程节点图D.楼梯平面图269 . 有不同的规格，专门用来固定图纸的一块长方形木板是 [单选题] *A.三角板B.制图模板C.曲线板D.绘图板(正确答案)270 . 点A(10,8,25)，则点A的X坐标为 [单选题] *A.8B.10(正确答案)C.25D.不能确定271 . 室内吊顶有时会随功能流线延伸至室外，如阳台、雨篷等，通常还需画出它们的 [单选题] *A.顶棚详图B.顶棚剖面图C.平面布置图D.顶棚平面图(正确答案)272 . 属于装饰设计的主要程序，目的是绘制指导施工的图样是 [单选题] *A.平面布置图B.施工图设计(正确答案)C.顶面布置图D.室内立面图273 . 重点表明顶棚装饰造型的平面形式和尺寸，并通过附加文字说明其所用材料、色彩及工艺要求的图纸是 [单选题] *A.综合顶棚图B.顶棚造型及尺寸定位图(正确答案)C.顶棚照明及电气设备定位图D.各空间顶棚平面图274 . A3图纸的图框尺寸为 [单选题] *A.594×841B.420×594C.297×420(正确答案)D.210×297275 . 建筑平面图中不包括 [单选题] *A.首层平面图B.标准平面图C.屋顶平面图D.基础平面图(正确答案)276 . 垂直于H面，同时倾斜于V面和W面的平面为 [单选题] *A.铅垂面(正确答案)B.正垂面C.侧垂面D.一般位置平面277 . 图形与实物相对应的线型尺寸之比称为图样的 [单选题] *A.比例(正确答案)B.尺寸C.线型D.比例尺278 . 空间一点的坐标为(15,0,0)，则该点的空间位置为 [单选题] *A.在OX轴上(正确答案)B.在OY轴上C.在OZ轴上D.在投影面上279 . 直线AB上有一点C，且AC:CB=3:2，则V面上的投影a'c':c'b'= [单选题] *A.3:2(正确答案)B.2:3C.3:5D.5:2280 . 建筑总平面图中，一般用粗实线表示 [单选题] *A.原有建筑物B.新建建筑物(正确答案)C.拆除建筑物D.规划建筑物281 . 绘制中断断面图的中断处的线型是 [单选题] *A.波浪线B.折断线C.波浪线或折断线(正确答案)D.曲线282 . 下列关于图线画法要求的描述中，错误的是 [单选题] *A.对于表示不同内容的图线，其宽度(线宽)b宜从1.4mm、1.0mm、0.7mm、0.5mm、0.35mm、0.25mm、0.18mm、0.13mm系列中选取B.对于表示不同内容的图线，图线宽度不应小于0.18mm(正确答案)C.每个图样应根据复杂程度与比例大小，先选定基本线宽b为粗线，然后按照0.7b、0.5b、0.25b确定中粗线、中线和细线的宽度D.同一张图纸内，相同比例的各图样，应选用相同的线宽组283 . 屋面板的构件代号是 [单选题] *A.CBB.MBC.WB(正确答案)D.TB284 . 建筑装饰装修施工图中，需连接的部位相距过远时，连接两端靠图样一侧应标注连接符号，表示方法是 [单选题] *A.罗马数字B.阿拉伯数字C.小写字母D.大写字母(正确答案)285 . 在V投影面上的投影能反映空间直线的实长，则该直线为 [单选题] *A.水平线B.正平线(正确答案)C.侧平线D.一般位置直线286 . 在V面投影与W面投影均为面积缩小的类似形，在 H 面投影具有积聚性质的是 [单选题] *A.铅垂面(正确答案)B.正垂面C.侧垂面D.一般位置平面287 . 当空间点位于OY轴上，则它的坐标等于零的是 [单选题] *A.X、YB.X、Z(正确答案)C.Y、ZD.X、Y、Z288 . 三面正投影体系中，处于水平位置的投影面称为 [单选题] *A.水平投影面(正确答案)B.正立投影面C.侧立投影面D.不能确定289 . 折断线的一般用途为 [单选题] *A.中心线、对称线、轴线B.不可见轮廓线C.可见轮廓线、尺寸线、变更云线D.断开界限(正确答案)290 . 习惯上称为平面布置图，实际上平面布置图是 [单选题] *A.垂直剖面图B.正等轴侧图C.水平剖面图(正确答案)D.斜轴侧图291 . 相同的图形，甲图用1:50比例绘制，乙图用1:100绘制，则 [单选题] *A.甲图上的图样比乙图上的图样大一倍(正确答案)B.甲图上的图样比乙图上的图样大十倍C.乙图上的图样比甲图上的图样大一倍D.乙图上的图样比甲图上的图样大十倍292 . 绘制组合体的正面投影时，选择的原则是 [单选题] *A.方便绘图原则B.反映主要形状特征原则(正确答案)C.可以随机选择任一方向原则D.按照投影原理要求原则293 . 下列选项不是室内装饰空间组成部分的为 [单选题] *A.顶棚B.墙面C.家具(正确答案)D.地面294 . 能反映室内楼地面材料选用、颜色与分格尺寸以及地面标高、楼地面拼花造型等的图纸是 [单选题] *A.详图B.平面布置图C.地面铺装图(正确答案)D.剖面图295 . 建筑装饰装修施工图中，图表示 [单选题] *A.连接符号(正确答案)B.对称符号C.转角符号D.剖切符号296 . 剖视图未被剖切面剖到，但投影方向可以看到的断面轮廓线用的线型是 [单选题] *A.粗实线B.细实线C.中实线D.中实线或细实线(正确答案)297 . 装饰设备详图索引符号应由 [单选题] *A.正六边形及水平内径线组成(正确答案)B.正五边形及水平内径线组成C.正方形及水平内径线组成D.圆形及水平内径线组成298 . 平面布置图中未剖切到但能看到的内容绘制使用 [单选题] *A.粗实线B.细实线(正确答案)C.粗虚线D.细虚线299 . 对称符号的对称线用下列线型绘制 [单选题] *A.实线B.虚线C.点画线(正确答案)D.双点画线300 . 应用正投影法使物体在互相垂直的多个投影面上得到的多面投影图称为 [单选题] *A.透视图B.轴测投影图C.正投影图(正确答案)D.标高投影图。

江南大学现代远程教育第三阶段测试卷考试科目:《建筑制图与识图》第六章至第八章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1．建筑立面图中，不能反映的内容是( A )A、窗洞标高B、层高C、总高D、墙面装饰2．基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( C )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图3．画基础平面图时，基础墙的轮廓线应画成（A）A、加粗实线B、粗实线C、中实线D、细线4．于图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于（D）A、10mmB、12mmC、8mmD、7~10mm5.（C）主要用来确定新建房屋的位置、朝向以及周边环境关系。

A、建筑平面图B、建筑立面图C、建筑总平面图D、功能分区图6. 断面图的种类有多种，不包含下列哪项（D）。

A、移出断面图B、重合断面图C、中断断面图D、不重合断面图7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（D）A、1：2：3B、4：3：2C、4：2：1D、1：2：48. 一般用分数表示附加轴线的编号，其中分母表示（C）A、附加轴线的编号B、后一根轴线的编号C、前一根轴线的编号D、图纸的编号9. 建筑图纸的标注一般分为几道（B）A、4B、3C、2D、110. 构件代号YKB、QL分别表示什么（A）A、预制空心板、圈梁B、檐口空心板、墙梁C、预制空心板、墙梁D、预制框架板、圈梁二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）（×）1．剖面图和断面图其实是一样的，只是名称不同罢了。

（√）2．建筑图上的标注不是都以毫米作为单位。

（×）3．一般来说，被剖切到的主要建筑构造的轮廓线用细实线绘制。

（√）4．当比例注写在图名的右侧时，图名和比例的字高应该一样。

建筑制图与识图考试题与答案一、单选题（共50题，每题1分，共50分）1、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、高层C、墙面D、多层正确答案：A2、标高符号应该用（）三角形表示。

A、任意B、不等边C、等腰直角D、等边正确答案：C3、在建筑平面图上不能看到（）。

A、门窗的高度B、内墙位置C、地坪标高D、门洞宽度正确答案：A4、绘制指北针的尾部宽度为（）mm。

A、5B、3C、4D、6正确答案：B5、施工图文件内容编排顺序依次为：封面，图纸目录，（），图纸，工程预算书，材料样板及做法表等。

A、扉页B、设计及施工说明C、序言D、中缝正确答案：B6、长仿宋字的宽度为10毫米，那么字高为（）mm。

A、10B、7C、14D、20正确答案：C7、每个图样一般都是由（）种宽度的图线组成。

A、2B、1C、3D、4正确答案：C8、图号应从（）开始编制。

A、3B、1C、0D、2正确答案：B9、三面投影图的特点是（）。

A、度量性差B、符合视觉习惯C、立体感强D、没有立体感，但是尺寸可以度量正确答案：D10、指北针符号，圆用细实线绘制，圆的直径正确的是（）。

A、25mmB、20mmC、24mmD、22mm正确答案：C11、要查阅顶棚上的装饰图形，一般从（）中查得。

A、装饰剖面图B、装饰平面图C、吊顶平面图D、装饰立面图正确答案：C12、用1∶50比例绘图，实际尺寸10M，图纸尺寸是（）。

A、400mmB、200mmC、100mmD、300mm正确答案：B13、识读图纸时，通过（）看各专业施工图纸有多少张，图纸是否齐全。

A、图纸目录B、平面图C、立面图D、设计说明正确答案：A14、完全对称的立面图，可只画一半，在对称轴处加绘（）。

A、对称符号B、直径符号C、省略符号D、连续编号正确答案：A15、立面图不能按（）方式命名。

A、朝向B、色彩C、轴线D、主入口正确答案：B16、绘图用三角板有（）种。

A、三种B、二种C、四种D、一种正确答案：B17、建筑结构按层数来划分有底层结构、高层结构与（）。

GB/T50001—2001中规定A4图纸幅面尺寸b×l ( B )。

A.297×420B. 210×297C.420×594D.594×8411.图样上的尺寸数字代表( B )。

A.图样上线段的长度B.物体的实际尺寸C.随比例变化的尺寸D.图样乘比例的长度2.工程图纸上书写的数字和字母的字高，应不小于（ A ）mm。

A. 2.5B. 3C. 2D. 1.53.同坡屋面中檐口线相交的两个坡面相交，其交线为（ B ）。

A.屋脊线或斜脊线B.斜脊线或天沟线C. 屋脊线或天沟线D.斜脊线或檐口线4.高层建筑是指十层及十层以上的居住建筑，以及高度超过（ C ）m的其他民用建筑均为高层建筑。

A.30B.25C.24D. 205.下列( C )材料砌筑的基础是柔性基础。

A.砖B.混凝土C.钢筋混凝土D.石基础6.为将雨水尽快排走，窗台上部应有一定的坡度，其大小一般为( C )A. 1% B 3% C. 5% D. 6%7.踢脚板是内墙与楼地面相交处的构造处理，其高度一般为（ B ）m。

A.100B. 150C. 200D. 2508.下列哪项不是隔墙按构造方式分类的是（ D ）。

A.砌筑隔墙B.骨架式隔墙C.板材隔墙D.复合墙9.下面属于整体类地面的有（ A ）。

A．水泥砂浆地面 B.大理石地面 C.木地面 D.水磨石地面10.板缝的形式有多种，其中整体性最好的是（ C ）。

A. V形缝B. U形缝C. 凹槽形缝D. Y形缝11.铝合金门窗中的90系列是指（ C ）。

A.20世纪90年代标准B. 洞口尺寸900mmC框宽厚90mm D. 型材长度900mm12.钢门窗、铝合金门窗和塑钢门窗的安装均应采用（B ）法。

A.立口B.塞口C.立口和塞口均可D. 立口和塞口均不可13.现浇钢筋混凝土楼梯的结构形式有（C ）。

A.梁承式和悬挑式B. 梁承式和墙承式C.板式和梁板式D.梁板式和墙承式14.屋面防水等级为Ⅲ级时，防水层的合理使用年限为（ B ）年。

建筑制图及识图测试题含答案1、避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、10mmB、12mmC、14mmD、16mm答案：B2、尺寸标注时图样轮廓线可用作( )。

A、尺寸界线B、尺寸起止符号C、尺寸数字D、尺寸线答案：A3、施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速答案：A4、图样的比例,应为( )相对应的线性尺寸之比。

A、实物与图形B、图形与实物C、图形与建筑物D、模型与实物答案：B5、下列立面图的图名中错误的是( )A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图答案：A6、用一假想的平面剖切某形体得到的投影图称为( )A、正面图B、剖面图C、局部投影图D、断面图答案：B7、建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明答案：B8、在进行剖面图的处理时,若用一个剖切面不能将形体上需要表达的可用两个及以上相互平行的剖切平面,这样得到的剖面图称为( )。

A、全剖图B、阶梯剖面图C、局部剖面图D、半剖面图、答案：B9、比例宜注写在图名的( )。

A、左侧B、中间C、右侧D、下方答案：C10、某直线的水平面投影反映实长，该直线为( )。

A、水平线B、正平线C、铅垂线D、侧平线答案：A11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图答案：B12、7-9层的住宅属于( )A、低层B、多层C、中高层D、、高层答案：C13、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙答案：B14、下面形体三面投影图，其水平投影缺少( )线。

《建筑工程制图与识图》一、填空题（45分）1、建筑工程上常用的投影图有轴测投影图、透视投影图、____________和____________。

2、正投影法的基本性质是____________、____________和____________。

3、一套完整的建筑施工图包括、、、和、。

4、建筑施工图中，索引符号直径 mm。

5、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达，，，。

二、选择题(5小题×3分，共15分)1、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。

（）A B C D2、已知立体的主、俯视图，判断（A）、（B）、（C）、（D）四个左视图，哪一个是正确的。

（）A B C D3、三视图的投影规律为：长对正、高平齐、（）。

A．宽对正 B.高对正 C.宽相等 D.长相等4、一般局部视图用（）或双折线表示断裂部分的边界。

A．点画线 B. 虚线 C. 波浪线 D. 细实线5、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。

A．正四边形 B. 正五边形 C. 正六边形 D. 三角形三、简答题：(2小题×5分，共10分)1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为建筑详图？建筑详图有哪几种常用图样？四．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：（10分）（1）画出砖及混凝土图例。

（2）注出大放脚高度。

注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高0.000米。

五、图形标注。

（共20分）已知一建筑立面图底稿，两端定位轴线编号是1和4，室内外高差为0.45M,窗台距室外地面高 1.45M,窗自身高 1.8M,挑檐顶面距室外地坪 3.9M,挑檐厚200MM，请在立面图中注明：1.房屋两端轴线的编号（每空2分，共4分）2.室外地坪、窗台和窗顶面、挑檐顶面、底面的标高（每空2分，共10分）3.引出线所指图线应采用的线宽（每空2分，共4分）4.注出图名（2分）。

建筑制图及识图模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.平行于H投影面的平面在V和W投影面上的投影为( )。

A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线正确答案：D2.己知点A(10,0,0)和点B(10,0,10),以下关于点A和点8的相对位置正确的是( )。

A、点B在点A的前面B、点B在点A的正上方C、点A在点8的正下方D、点A在点8前面正确答案：C3.图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。

A、100mmB、10mmC、10mD、10km正确答案：C4.给水排水工程图“——W——”表示( ).A、废水管B、污水管C、生活水管D、热水给水管正确答案：B5.某三边形图形与V面倾斜，该平面的V面投影为( )。

A、平面的相似形B、平面的类似形C、一直线D、平面的实形正确答案：B6.建筑物结构承重可分为( )。

A、墙承重式、框架结构、空间结构、半框架结构B、半框架结构，框架结构C、墙承重式D、墙承重式、框架结构正确答案：A7.关于标高，下列( )的说法是错误的。

A、正标高应注“＋”B、正标高不注“＋”C、零标高应注“±”D、负标高应注“－”正确答案：B8.建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、10mmB、6mmC、8mmD、12mm二、多选题(每题3分)正确答案：A9.对于风向频率玫瑰图说法错误的是( )。

A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B、实线表示全年风向频率C、虚线表示夏季风向频率D、图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案：A10.无缝钢管、焊接钢管、铜管、不锈钢管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是正确答案：A11.房屋建筑的各种视图主要是采用( )绘制的。

《建筑工程制图与识图》试卷一、单项选择题（每小题2分，共60分）1、柱子内部钢筋按受力方向分为（）两类A．纵向钢筋、横向箍筋(正确答案)B．箍筋、拉筋C.基础插筋、中部钢筋D．主筋、次筋2、直线AB的W面投影反映实长，该直线为（）。

A.水平线B.正平线C.侧平线(正确答案)D.侧垂线3﹑我国以青岛附近的黄海平均海平面定为零点的标高称（）标高。

A﹑建筑B﹑结构C﹑绝对(正确答案)D﹑相对4﹑标题栏放在图纸的（）。

A﹑右下角(正确答案)B﹑左下角C﹑右上角D﹑左上角5、找出与投影图相对应的立体图形( D )_________________________________6、在建筑施工图中，出现详图索引符号，其中分母的3表示（）A. 图纸的图幅为3号B. 详图所在图纸编号为3(正确答案)C. 被索引的图纸编号为3D. 详图（节点）的编号为37、在建筑施工图中，标高单位为（）A. 米(正确答案)B. 分米C. 厘米D. 毫米8、在总平面图中用粗实线画出的图例其意为（）A. 围墙B.原有的建筑物C. 要拆除的建筑物D. 新建的建筑物(正确答案)9、点在直线上，点的投影仍在直线的投影上，这是正投影的（）。

A. 积聚性B. 同素性C. 从属性(正确答案)D. 定比性10、A2图纸尺寸为（）A.841594B.594420(正确答案)C.420297D.21029711、图样上的尺寸包括尺寸界线、尺寸线、（）。

A.尺寸起止数字和尺寸字母B.尺寸起止符号和尺寸数字(正确答案)C.尺寸起止字母和尺寸线段D.尺寸起止线段和尺寸符号12、尺寸线应用细实线绘制，应与被注（）。

A.高度平行B.长度平行(正确答案)C.宽度平行D.角度平行13、圆柱的顶面和底面的正立面投影和左侧立面投影都积聚成（）。

A.曲线B.直线(正确答案)C.平行线D.弧线14、梁平面注写包括集中标注与原位标注，施工时，以（）取值优先。

A.集中标注B.原位标注(正确答案)C.平面标注D.截面标注15、梁平法中标注的KL1（2A）表示（）。

建筑制图及识图模拟习题（含答案）一、单选题（共40题，每题1分，共40分）1、形体进行投影时，对其不可见的轮廓用（）表示。

A、虚线B、实线C、折断线D、点划线正确答案：A2、（）上的点与空间形体上的点一一对应。

A、轴测投影图B、二面投影图C、单面投影图D、三面投影图正确答案：D3、H面投影反映形体的（）。

A、底面形状和长度、宽度两个方向的尺寸B、顶面形状和长度、宽度两个方向的尺寸C、侧面形状和高度、宽度两个方向的尺寸D、正面形状和高度、长度两个方向的尺寸正确答案：B4、结构施工土中的圈梁表示（）.A、K1B、G1C、J1D、Q1正确答案：D5、当尺寸线为竖直时，尺寸数字注写在尺寸线的（）。

A、右侧的上部B、两侧C、左侧中部D、右侧中部正确答案：C6、对称符号应以细实线绘制，平行线长度（）mm,平行线间距2-3mπι°A、20-30B、3-5C、6-10D、11-15正确答案：C7、在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为（）。

A^图标B、会签栏C、图纸目录D、图框正确答案：B8、建筑平面图、剖面图应以（）A、投影法B、轴测投影法C、直接正投影法D、直接标高投影法正确答案：C9、下列针对铅垂面说法正确的是（）A、垂直于H面的平面称为铅垂面B、垂直于H面与V、W面倾斜的平面称为铅垂面C、铅垂面可垂直于V面D、铅垂面可平行于V面正确答案：B10、建筑平面图是采用一假想的（）以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿窗台B、水平剖切面沿楼地面C、水平剖切面沿基础顶面D、垂直剖切面沿高度正确答案：A11、比例宜注写在图名的（）。

A、右侧B、中间C、下方D、左侧正确答案：A12、三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为（）。

A^长对正B、宽相等C、三等D、高平齐正确答案：A13、图线中的粗线宽度为b,b又称基本线宽，则细线的宽度为（）b。

江南大学现代远程教育第三阶段练习题考试科目:《建筑制图与识图》第六章至第八章（总分100分）学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1. 下列哪项不属于建筑承重构件（）A、条形基础B、框架梁C、隔墙D、楼板2. 在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部( )A、向下和向左B、向下和向后C、向上和向左D、向下和向右3. 在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。

(A) (B) (C) (D)4. 建筑平面图中的中心线、对称一般应用。

（）A、细实线B、细虚线C、细单点长画线D、吸双点画线5. 建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明6. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( )。

A、5mB、50mC、500mD、5000m7. 建筑工程图中尺寸单位，总平面图和标高单位用( )为单位。

A、mmB、cmC、mD、km8. 施工平面图中标注的尺寸只有数量没有单位，按国家标准规定单位应该是( )。

A、mmB、cmC、mD、km9. 下列立面图的图名中错误的是（）A、房屋立面图B、东立面图C、⑦-----①立面图D、○A-----○F立面图10. 关于标高，下列（）的说法是错误的。

A、负标高应注“－”B、正标高应注“＋”C、正标高不注“＋”D、零标高应注“±”二、判断题（本题共10小题，每小题2分，共20分。

你认为对的打“√”，错的“×”，不需要改错。

）（）1. 常用构件的代号“GL”表示基础梁。

（）2. 结构施工图中的构造柱的代号是“GJ”。

（）3. 钢筋混凝土结构施工图中“2Φ16”表示2根HPB235 级钢筋直径为16mm。

（）4. 梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm。
