各类海洋油井平台概述海洋石油钻采设备是海上油气田钻井与采油所用的工具和装备,它的种类繁多包罗万象,但归纳起来大体可以分为四类:1.海洋石油钻井平台;2.海洋石油采油平台;3.水上钻井机械设备;4.水下钻井机械设备。
本文主要介绍前两类,即:海洋石油钻井平台及海洋石油采油平台。
主要分为移动式平台和固定式平台两大类。
其中按结构又可分为:(1)移动式平台:坐底式平台、自升式平台、钻井船、半潜式平台(SEMI)、张力腿式平台(TLP)、牵索塔式平台、浮式生产处理系统(FPSO)、筒状平台(SPAR)。
(2)固定式平台:导管架式平台、混凝土重力式平台、深水顺应塔式平台。
移动式平台坐底式钻井平台坐底式钻井平台又叫钻驳或插桩钻驳,适用于河流和海湾等30米以下的浅水域。
坐底式平台有两个船体,上船体又叫工作甲板,安置生活舱室和设备,通过尾郡开口借助悬臂结构钻井;下部是沉垫,其主要功能是压载以及海底支撑作用,用作钻井的基础。
两个船体间由支撑结构相连。
这种钻井装置在到达作业地点后往沉垫内注水,使其着底。
因此从稳性和结构方面看,作业水深不但有限,而且也受到海底基础(平坦及坚实程度)的制约。
所以这种平台发展缓慢。
然而我国渤海沿岸的胜利油田、大港油田和辽河油田等向海中延伸的浅海海域,潮差大而海底坡度小,对于开发这类浅海区域的石油资源,坐底式平台仍有较大的发展前途。
目前已有几座坐底式平台用于极区,它可加压载坐于海底,然后在平台中央填砂石以防止平台滑移,完成钻井后可排出压载起浮,并移至另一井位。
自升式钻井平台自升式钻井平台被设计成为驳船的模样,具有可以升降的可延伸到海底的桩腿。
虽然有些设计能使其在海深500英尺(152米)的海域工作,但通常用于海深400英尺(122米)的地方,适合于近海。
其移位时平台降至水面,桩腿升起,平台就像驳船,可由拖轮把它拖移到目的地。
到达钻井目的地后,工作时桩腿下放插入海底,平台及平台上所有的钻井设备及其他器械被抬起到离开海面的安全工作高度,并对桩腿进行预压,以保证平台遇到风暴时桩腿不致下陷。
1. 宝鸡石油机械有限责任公司2. 山东墨龙石油机械股份有限公司3. 兰州兰石集团有限公司4. 四川宏华石油设备有限公司5. 江苏曙光集团有限公司6. 江阴市银惠塑钢厂7. 南阳二机石油装备(集团)有限公司8. 深圳赤湾胜宝旺工程有限公司9. 中油辽河宝石石油装备有限公司10. 胜利油田高原石油装备有限责任公司钻机制造厂11. 北京石油机械厂12. 河北华北石油荣盛机械制造有限公司13. 濮阳中石集团有限公司14. 天津市石油管材加工有限公司15. 山西风雷机械制造有限公司16. 邯郸新兴重型机械有限公司17. 胜利油田孚瑞特石油装备有限责任公司18. 大庆油田力神泵业有限公司19. 江苏金石机械集团有限公司20. 四机赛瓦石油钻采设备有限公司21. 天津天钢石油专用管制造有限公司22. 胜利油田胜机石油装备有限公司23. 河南南阳市油田机械制造公司24. 河北华油一机抽油机有限公司25. 南海西部石油工程公司26. 天津立林石油机械有限公司27. 喜利得(上海)有限公司28. 莱州市晨莱石油机械有限公司29. 南海西部石油合众近海建设公司30. 蓬莱巨涛海洋工程重工有限公司31. 北京环鼎科技有限责任公司32. 胜利油田胜华实业公司33. 胜利油田孚瑞特淄博石油热采装备有限公司34. 四川华工石油钢管有限责任公司35. 大庆益朗司特石油专用管有限责任公司36. 濮阳市信宇石油机械化工有限公司37. 大庆大丰油田科技有限公司38. 上海神开钻探设备有限公司39. 延安嘉盛石油机械有限责任公司40. 江苏如东通用机械有限公司41. 泰兴石油机械有限公司42. 青州市南张石油机械厂43. 大庆乘风多种经营实业公司44. 上海海隆石油钻具有限公司45. 山东胜利伟业石油工程技术服务有限公司46. 泰纳瑞斯(青岛)钢管有限公司47. 江苏曙光圣凯石油钻具有限公司48. 沈阳金田石油机械制造有限公司49. 西安长庆石油天然气设备制造有限责任公司50. 北京海蓝科技开发有限责任公司51. 上海三高石油设备有限公司52. 浙江方正阀门制造有限公司53. 胜利油田固邦石油装备有限责任公司54. 兰州石油机械研究所55. 重庆新泰机械有限责任公司56. 胜利油田天峰科工贸钢构有限责任公司57. 湖北四特石油钻采设备有限公司58. 江苏如石机械有限公司59. 贵州高峰石油机械有限责任公司60. 淄博弘扬石油设备有限公司61. 濮阳市大龙石油机械制造有限公司62. 东营正和机械有限公司63. 新疆维吾尔自治区第三机床厂64. 华锐石油钢管有限公司65. 南充强盛石油专用装备有限公司66. 大港油田沧州实业公司67. 四川威德福石化装备有限责任公司68. 东营盛昶石油机械有限公司69. 通化石油化工机械制造有限责任公司70. 四川宏华友信石油机械有限公司71. 上海维高格雷石油设备有限公司72. 西安通源石油科技股份有限公司73. 德州联合石油机械有限公司74. 荆州江汉建筑机械工程有限公司75. 成都百施特金刚石钻头有限公司76. 东营市新博石油机械制造有限公司77. 兰州盛达采油机械制造有限责任公司78. 上海美钻设备成套有限公司79. 盐城三益石化机械有限公司80. 吉林市吉瑞石油机械有限公司81. 盘锦辽河油田裕隆实业有限公司82. 盘锦辽河油田天都实业有限公司83. 广东建成机械设备有限公司84. 天津市润通石油设备有限公司85. 大庆摩恩达工程有限公司86. 南阳市南石力天传动件有限公司87. 盘锦辽油辰洲钻采设备有限公司88. 四川石油射孔器材有限责任公司89. 盱眙爱华石油管防锈制品有限公司90. 斯伦贝谢(天津)采油机械有限公司91. 齐齐哈尔景苑石油机械制造有限责任公司92. 内蒙古一机集团大地石油机械有限责任公司93. 山东胜油钻采机械有限公司94. 牡丹江石油机械有限责任公司95. 大安顺建石油机械有限公司96. 山东科瑞机械制造有限公司97. 高邮市华兴石油机械制造有限公司98. 江汉石油钻头股份有限公司上海公司99. 海门市石油机械厂100. 东营市苏恒阀业有限责任公司。
国外现代石油钻井装备目前世界上在用钻井技术主要有喷射钻井、平衡压力钻井、空气钻井、井下动力钻具钻井、最优化与自动化钻井、顶部驱动钻井、导向钻井、高压冲蚀钻井以及非垂直井钻井等九种。
1.喷射钻井技术与装备利用20—30MPa压力泥浆通过钻头喷嘴喷射后,以高速冲击井底岩石,加快钻井速度,提高钻头进尺。
喷射钻井除采用常规钻井装备之外,必须配备大功率钻井泵组,以满足高压泥浆钻井的需要。
与此同时还应当配备高压循环管线、高压水龙带、较好的泥浆净化系统等。
喷射钻井对油层污染较大直接影响采收率。
2.平衡压力钻井技术与装备为保护油田、提高采收率,利用接近油层压力的泥浆进行钻井,可减少对油层污染。
除采用常规钻井装备之外,必须配备较完善的井控装置,以及时处理可能发生的井涌或井喷。
3.空气钻井技术与装备利用空气代替泥浆进行钻井,对油层的污染更少,钻井速度快,钻头进尺多,油层采收率较高。
空气钻井除采用常规钻井装备之外,必须利用空气压缩机代替钻井泵,没有泥浆净化、制备和储存系统。
4.井下动力钻具钻井技术与装备利用井下动力钻具直接驱动钻头旋转破坏岩石进行钻井,钻杆不转,只承受钻井的反扭矩,减少钻具磨损,增加破碎岩石的有效功率,钻井速度快、经济效益好。
井下动力钻具钻井除采用常规钻井装备之外,必须配备大功率钻井泵组、高压泥浆循环系统、高压水龙带以及较完善的泥浆净化、制备和储存系统(这里指的是液力驱动井下动力钻具)。
5.最优化、自动化钻井技术与装备在钻井过程中,选用最优工况参数进行最优化、自动化钻井,具有钻井效率高、速度快、时间短、质量高等特点以及较高的经济效益。
最优化、自动化钻井除采用常规钻井装备外,必须采用最优化、自动化控制系统与装备。
6.顶部驱动钻井技术与装备利用顶部驱动或侧部驱动钻井系统钻井,具有较好的经济效益,节约钻井时间11.3%,节约总时间8.1%,节约钻井费用5.8%,节约总费用3.9%,除采用常规钻井装备外,必须采用顶部驱动或侧部驱动钻井系统,加强和加高井架,并在井架内加焊导轨等。
碳纤维连续抽油杆的研究与应用分析
碳纤维连续抽油杆是一种新型的油田采油技术装备,相较于传统的金属材料抽油杆具
有更高的强度和耐腐蚀性,能够在复杂的油田环境中发挥更好的性能。
本文将对碳纤维连
续抽油杆的研究和应用进行分析,探讨其在油田开发中的潜在应用前景。
一、碳纤维连续抽油杆的研究现状
碳纤维连续抽油杆由碳纤维和树脂复合材料制成,具有高强度、轻质、抗腐蚀等特点,因此在油田开采中备受关注。
目前,国内外已经对碳纤维连续抽油杆进行了大量的研究和
开发工作。
在材料方面,已经实现了碳纤维和树脂复合材料的不断改进,使得碳纤维连续
抽油杆的性能得到了进一步提升。
针对碳纤维连续抽油杆在井下使用过程中的磨损、疲劳
等问题,也进行了大量的研究和测试,并逐渐形成了一套相对成熟的技术解决方案。
1. 高强度:碳纤维连续抽油杆的抗拉强度比传统的金属材料更高,能够承受更大的
拉力和扭矩,降低了井下作业中的损坏率。
2. 轻质:碳纤维连续抽油杆相比金属抽油杆更轻,减少了井下运输和安装的工艺难度,提高了作业效率。
3. 耐腐蚀:碳纤维材料具有良好的耐腐蚀性能,能够适应复杂的井下环境,延长了
抽油杆的使用寿命。
碳纤维连续抽油杆的优势使得其在油田开采中具有广阔的应用前景。
碳纤维连续抽油
杆可以应用于水平井、高产井等对抽油杆材料强度和耐腐蚀性要求较高的井段。
碳纤维连
续抽油杆可以应用于老旧油田的二次开发,降低了井下维护成本,提高了油井的长期产能
和经济效益。
碳纤维连续抽油杆还可以应用于一些特殊环境下,如高含硫油气田、高含硫
化氢井等,缓解了传统金属抽油杆容易被腐蚀的问题。

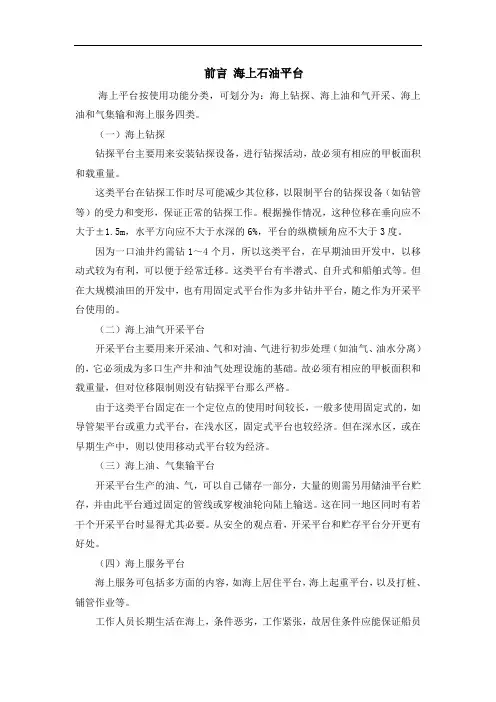

前言海上石油平台海上平台按使用功能分类,可划分为:海上钻探、海上油和气开采、海上油和气集输和海上服务四类。
(一)海上钻探钻探平台主要用来安装钻探设备,进行钻探活动,故必须有相应的甲板面积和载重量。
这类平台在钻探工作时尽可能减少其位移,以限制平台的钻探设备(如钻管等)的受力和变形,保证正常的钻探工作。
根据操作情况,这种位移在垂向应不大于±1.5m,水平方向应不大于水深的6%,平台的纵横倾角应不大于3度。
因为一口油井约需钻1~4个月,所以这类平台,在早期油田开发中,以移动式较为有利,可以便于经常迁移。
这类平台有半潜式、自升式和船舶式等。
但在大规模油田的开发中,也有用固定式平台作为多井钻井平台,随之作为开采平台使用的。
(二)海上油气开采平台开采平台主要用来开采油、气和对油、气进行初步处理(如油气、油水分离)的,它必须成为多口生产井和油气处理设施的基础。
故必须有相应的甲板面积和载重量,但对位移限制则没有钻探平台那么严格。
由于这类平台固定在一个定位点的使用时间较长,一般多使用固定式的,如导管架平台或重力式平台,在浅水区,固定式平台也较经济。
但在深水区,或在早期生产中,则以使用移动式平台较为经济。
(三)海上油、气集输平台开采平台生产的油、气,可以自己储存一部分,大量的则需另用储油平台贮存,并由此平台通过固定的管线或穿梭油轮向陆上输送。
这在同一地区同时有若干个开采平台时显得尤其必要。
从安全的观点看,开采平台和贮存平台分开更有好处。
(四)海上服务平台海上服务可包括多方面的内容,如海上居住平台,海上起重平台,以及打桩、铺管作业等。
工作人员长期生活在海上,条件恶劣,工作紧张,故居住条件应能保证船员的充分休息,例如能保证摇晃小,振动小,振动频率低等,还应能保证船员的充分安全,对防火,救生等应符合有关规范的要求。
对浅水和多井的作业区,居住平台可用固定式的,但在深水区,则多用半潜式的。
其他如起重、打桩、铺管等作业平台,对海洋环境的运动响应也都有一定的要求必须给予满足。

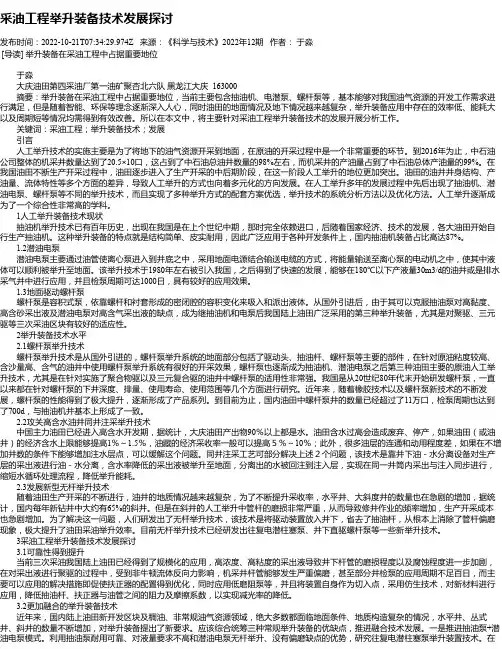

采油工程举升装备技术发展探讨发布时间:2022-10-21T07:34:29.974Z 来源:《科学与技术》2022年12期作者:于淼[导读] 举升装备在采油工程中占据重要地位于淼大庆油田第四采油厂第一油矿聚杏北六队黑龙江大庆 163000摘要:举升装备在采油工程中占据重要地位,当前主要包含抽油机、电潜泵、螺杆泵等,基本能够对我国油气资源的开发工作需求进行满足,但是随着智能、环保等理念逐渐深入人心,同时油田的地面情况及地下情况越来越复杂,举升装备应用中存在的效率低、能耗大以及周期短等情况均需得到有效改善。
