技术交底记录(预应力)

静压预应力管桩技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程基础采用静压预应力管桩基础，现就静压预应力管桩施工技术进行交底。

2. 静压预应力管桩施工工艺2.1 桩型选择根据设计要求，本工程选用XXX规格的预应力管桩，桩长XXX米，桩尖采用穿透型。

2.2 桩基施工设备施工设备包括：静压桩机、桩尖、桩身、导向装置、压力表、控制器等。

2.3 施工流程(1)桩位布置：根据设计图纸，进行桩位布置，确保桩位准确无误。

(2)桩尖焊接：将桩尖焊接在管桩端部。

(3)桩身校正：利用导向装置，确保桩身垂直。

(4)静压施工：采用静压桩机将桩身压入土体，直至达到设计标高。

(5)终止条件：当桩身静压值达到设计要求时，停止静压施工。

(6)桩顶处理：对桩顶进行处理，满足上部结构施工要求。

3. 施工要求及质量控制3.1 施工前准备(1)熟悉设计图纸及施工方案，进行技术交底。

(2)对施工人员进行安全教育，提高安全意识。

(3)检查施工设备，确保设备正常运行。

3.2 施工过程中控制(1)严格按照施工流程进行施工，确保施工质量。

(2)控制桩身垂直度，确保桩身质量。

(3)监测桩身静压值，确保达到设计要求。

(4)定期对施工设备进行维护保养，确保设备使用寿命。

3.3 施工后验收(1)施工完成后，进行验收，确保工程质量满足设计要求。

(2)对验收过程中发现的问题，及时进行整改。

4. 安全文明施工4.1 施工过程中，严格遵守国家有关安全生产的法律、法规和规定。

4.2 施工人员必须佩戴安全帽、安全带等防护用品，现场设置安全警示标志。

4.3 加强环境保护，严格执行施工现场环保措施，确保施工过程中对周围环境的影响降到最低。

5. 工期安排根据工程实际情况，合理安排施工进度，确保工程按时完成。

6. 总结本次技术交底会，对静压预应力管桩施工技术进行了详细讲解，希望大家充分理解并掌握相关施工要求及质量控制措施，确保工程质量、安全、进度等方面的可控。

预应力张拉技术交底一、工程概述本次预应力施工涉及_____工程，包括_____等部位。

预应力体系采用_____，设计预应力筋为_____。

为确保预应力施工质量和安全，特进行本次技术交底。

二、施工准备1、材料准备（1）预应力筋：选用符合设计要求的_____预应力筋，其性能指标应符合相关标准。

（2）锚具：采用_____锚具，锚具的质量应符合国家标准，具有良好的锚固性能和可靠性。

（3）波纹管：选用_____波纹管，其尺寸和性能应满足设计要求，且具有足够的强度和密封性。

2、设备准备（1）千斤顶：根据预应力筋的规格和张拉力选择合适的千斤顶，千斤顶应经过校验，精度满足要求。

（2）油泵：与千斤顶配套使用的油泵应性能稳定，工作可靠。

（3）压力表：选用精度不低于 15 级的压力表，表盘直径不小于150mm。

3、技术准备（1）熟悉施工图纸，明确预应力筋的布置、张拉顺序和控制应力等技术要求。

（2）编制施工方案，经审批后向施工人员进行技术交底。

三、施工工艺流程1、波纹管安装（1）按照设计图纸的要求，在梁体钢筋骨架上定位波纹管的位置，并采用钢筋支架固定。

（2）波纹管的连接应采用大一号的波纹管套接，套接长度不小于200mm，并用密封胶带封口。

（3）在波纹管安装过程中，应注意避免波纹管弯曲、破损或堵塞。

2、预应力筋穿束（1）在波纹管安装完成后，将预应力筋按照设计要求的长度下料，并进行编号。

（2）采用人工或机械的方法将预应力筋穿入波纹管内，穿束过程中应注意避免预应力筋与波纹管内壁摩擦，损伤预应力筋。

3、锚垫板安装（1）在梁端模板上安装锚垫板，锚垫板应与波纹管中心线垂直，且固定牢固。

（2）锚垫板的压浆孔应采取有效的防护措施，防止混凝土堵塞。

4、混凝土浇筑（1）在预应力筋安装完成后，进行梁体混凝土的浇筑。

（2）混凝土浇筑过程中，应避免振捣棒直接接触波纹管和预应力筋，防止波纹管移位或预应力筋受损。

5、预应力张拉（1）待梁体混凝土强度达到设计强度的_____%后，方可进行预应力张拉。

预应力张拉施工安全技术交底第一篇范本：正文：1. 引言本文档旨在对预应力张拉施工的安全技术进行全面交底，以确保施工过程中的安全性和顺利进行。

2. 施工准备2.1 材料准备：确认预应力钢束、张拉器、锚具等施工所需材料的品种、型号和数量。

2.2 设备检查：对预应力张拉设备进行检查，包括液压泵、泵站、压力表等设备的正常运行情况。

2.3 施工区域清理：清理施工区域内的杂物，确保施工场地干净整洁。

3. 安全措施3.1 人员安全防护：施工人员必须佩戴安全帽、防护眼镜、防护手套等个人防护设备。

3.2 施工现场标识：在施工现场设置明显的安全标识，警示施工人员注意安全事项。

3.3 火灾预防：禁止在张拉施工现场吸烟，并设置相应的灭火设施，以应对突发火灾事件。

4. 施工步骤4.1 钢束预处理：对预应力钢束进行除锈处理，并进行排列、切割等预处理工作。

4.2 锚具安装：安装预应力锚具，确保牢固可靠。

4.3 张拉施工：根据设计要求，使用张拉器进行预应力张拉作业，确保达到预设张拉力。

4.4 预应力固定：将预应力钢束与锚具进行牢固连接，确保预应力的传递和固定。

4.5 现浇混凝土施工：在预应力张拉完成后，进行现浇混凝土施工，确保结构的整体强度。

5. 风险评估在施工过程中，存在一定的风险，包括但不限于高空坠落、电触点伤害等。

施工单位应根据具体情况进行风险评估，并制定相应的应对措施。

附件：施工图纸、应力计算书等相关资料。

法律名词及注释：1. 预应力：在预应力结构中，通过张拉预应力钢束使结构受拉，并通过预应力钢束与混凝土的粘结力将这种拉力传递到混凝土中。

2. 张拉器：预应力张拉施工中用于张拉预应力钢束的装置。

3. 锚具：预应力张拉施工中用于固定预应力钢束的装置。

第二篇范本：正文：1. 引言本文档旨在对预应力张拉施工的安全技术进行全面交底，以确保施工过程中的安全性和顺利进行。

2. 施工准备2.1 材料准备：确认预应力钢束、张拉器、锚具等施工所需材料的品种、型号和数量。

预应力张拉技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程结构体系为预应力混凝土框架结构，其中预应力张拉施工是关键环节。

为确保工程质量，提高预应力结构的使用性能，现就预应力张拉技术进行交底。

2. 预应力张拉原理预应力张拉技术是通过张拉预应力筋，使混凝土产生预压应力，从而提高结构的承载能力和抗裂性能。

预应力筋的张拉力通过锚具传递给混凝土，使混凝土产生压缩，从而形成预应力。

在荷载作用下，预应力筋与混凝土共同工作，抵消外部荷载产生的拉应力，使结构处于有预压应力的状态。

3. 预应力张拉工艺3.1 张拉设备使用XXX型号的液压张拉机进行预应力筋的张拉。

张拉设备应满足国家标准要求，并定期进行校验和维护。

3.2 张拉程序根据设计文件和规范要求，制定张拉程序。

张拉程序包括预应力筋的初始张力、控制应力、持荷时间等参数。

3.3 张拉伸长量控制预应力筋的张拉伸长量应满足设计要求。

采用伸长量控制法或应力控制法进行张拉，确保预应力筋的应力达到设计值。

张拉完成后，应及时进行锚固。

锚固方法应符合规范要求，确保预应力筋与混凝土牢固连接。

4. 质量控制与验收4.1 质量控制（1）预应力筋、锚具等原材料应符合国家标准和设计要求。

（2）张拉设备应定期进行校验和维护，确保其准确性和可靠性。

（3）张拉过程应严格按照张拉程序进行，确保预应力筋的应力、伸长量等参数符合设计要求。

预应力张拉工程完成后，应进行验收。

验收内容包括：（1）预应力筋的应力、伸长量等参数是否符合设计要求。

（2）锚固是否牢固，预应力筋与混凝土连接是否可靠。

（3）张拉记录是否完整、准确。

5. 安全施工5.1 施工人员应具备相应的专业技术知识和操作技能。

5.2 张拉设备应安装稳固，操作人员应佩戴个人防护用品。

5.3 张拉过程中，严禁非施工人员进入施工现场。

5.4 施工现场应做好安全防护措施，确保施工安全。

6. 环境保护6.1 施工过程中，应遵守国家环保法规，做好环境保护工作。

预应力施工安全技术交底一、前言预应力施工是一项具有一定危险性的工程作业，为了确保施工过程中的安全，保障施工人员的生命安全和身体健康，提高施工质量和效率，特进行本次预应力施工安全技术交底。

二、施工准备阶段的安全要求1、技术准备施工前，技术人员应熟悉施工图纸和相关技术规范，制定详细的施工方案，并向施工人员进行技术交底。

施工人员应了解预应力施工的工艺和技术要求，掌握施工中的安全注意事项。

2、材料准备（1）预应力筋、锚具、夹具和连接器等材料应符合设计要求和国家现行标准的规定，并应有产品合格证、质量保证书和检验报告。

（2）材料在运输、存放和使用过程中，应采取防止锈蚀、损伤和污染的措施。

3、设备准备（1）预应力施工所用的机械设备，如千斤顶、油泵、压浆机等，应性能良好，运转正常，并定期进行维护和保养。

（2）设备的安全装置应齐全有效，如安全阀、限位开关等。

4、现场准备（1）施工现场应平整、坚实，排水良好，满足施工设备和材料的存放和运输要求。

（2）施工现场应设置明显的安全警示标志，如“小心触电”“禁止跨越”等。

三、预应力筋制作与安装的安全要求1、预应力筋的制作（1）预应力筋的下料长度应根据设计要求和施工工艺确定，下料时应采用砂轮切割机切割，严禁采用电弧切割。

（2）预应力筋在制作过程中，应防止损伤和锈蚀。

2、预应力筋的安装（1）预应力筋在安装过程中，应保持顺直，不得有弯曲、扭转和缠绕现象。

（2）预应力筋的固定应牢固可靠，防止在混凝土浇筑过程中发生移位。

四、预应力张拉的安全要求1、张拉设备的校验（1）千斤顶和油泵在使用前应进行配套校验，确定张拉力与压力表读数之间的关系曲线。

（2）校验期限应符合相关规定，超过校验期限的设备不得使用。

2、张拉作业的准备（1）张拉前，应检查混凝土的强度是否达到设计要求，如未达到，不得进行张拉。

（2）张拉区域应设置明显的警示标志，严禁非操作人员进入。

3、张拉作业的操作（1）张拉时，应按照设计要求的顺序和张拉力进行，不得超张拉。

预应力锚索施工技术交底(详细)范本1：预应力锚索施工技术交底(详细)1. 引言1.1 目的1.2 背景2. 施工准备2.1 施工图纸2.2 材料准备2.3 设备准备2.4 人员组织3. 锚索施工过程3.1 预应力锚固设计3.2 钢束制作与粘结3.2.1 钢束制作3.2.2 钢束粘结3.3 预应力锚固施工准备 3.4 钢束安装与张拉3.4.1 钢束安装3.4.2 钢束张拉3.5 预应力锚固加固3.6 预应力锚固质量检验4. 安全措施4.1 施工现场安全4.2 作业人员安全4.3 设备使用安全4.4 紧急情况处理5. 施工质量控制5.1 施工过程质量控制5.2 质量检验与测试方法6. 管理与沟通6.1 项目管理6.2 施工进度跟踪6.3 沟通与合作7. 附件附件1: 预应力锚固设计图纸附件2: 钢束制作及粘结方案注释：- 预应力锚索：一种通过预先施加的张力来增强结构物承载能力的施工技术。

- 施工图纸：包括设计图纸、施工图纸等可用于指导施工的图纸文件。

- 材料准备：准备施工过程中所需的钢束、预应力锚具等材料。

- 设备准备：准备施工过程中所需的张拉机、固定器等设备。

- 钢束安装：将钢束按照设计要求进行安装，确保位置准确。

- 钢束张拉：通过张拉机施加张拉力，使钢束达到预定张拉力值。

范本2：预应力锚索施工技术交底(详细)1. 引言1.1 目的和背景1.2 法律要求2. 工程概述2.1 工程背景2.2 工程目标2.3 工程范围3. 设计要求3.1 预应力锚索设计原则与方法 3.2 关键参数与技术要求3.3 设计图纸4. 施工准备4.1 材料准备4.2 设备准备4.3 人员组织5. 施工步骤5.1 钢束制作5.1.1 材料准备5.1.2 螺旋压力制作工艺 5.1.3 轧制压力制作工艺 5.2 预应力锚固施工准备5.2.1 锚固底座准备5.2.2 混凝土模板制作 5.3 钢束安装与张拉5.3.1 钢束安装方法5.3.2 钢束张拉方法5.4 预应力锚固加固5.5 质量检验与测试6. 安全措施6.1 安全教育培训6.2 施工现场安全管理6.3 紧急情况应急预案7. 管理与沟通7.1 项目管理7.2 施工进度控制7.3 质量管理与保障7.4 工程交底附件：附件1：设计图纸附件2：施工工艺流程注释：- 预应力锚索：通过施加预定张力来增强结构物承载能力的一种技术。

(完整版)预应力锚索安全技术交底(已做)预应力锚索安全技术交底1. 引言1.1 目的1.2 范围1.3 定义2. 预应力锚索概述2.1 定义和原理2.2 应用领域3. 预应力锚索的组成部分3.1 预应力锚具3.1.1 锚板3.1.2 锚固套筒3.1.3 螺纹钢束3.2 预应力锚索固定技术3.2.1 锚板的选型和布置3.2.2 锚固套筒的选择和设计3.2.3 螺纹钢束的选用和固定4. 预应力锚索的施工方法4.1 施工准备4.2 预应力锚具的安装和调整4.3 锚板的布置和固定4.4 锚固套筒的安装和固定4.5 螺纹钢束的穿线和固定4.6 其他相关施工事项5. 预应力锚索的质量控制5.1 施工前的检查与试验5.2 施工过程中的监控与控制6. 安全注意事项6.1 施工现场的安全管理6.2 操作人员的安全防护6.3 预应力锚索施工中的安全风险及防范措施7. 相关附件附件1：预应力锚索施工图纸附件2：预应力锚具产品说明书附件3：安全风险评估报告8. 法律名词及注释- 预应力：在构件内部或与构件等接触的一些构件中施加预先设定的拉力，以降低或消除后期的内力或变形。

- 锚具：将预应力力通过锚固装置传递到被预应力构件中的设备或系统。

- 锚板：用于固定锚具和传递预应力力的构件。

预应力锚索施工技术指南1. 引言1.1 目的1.2 适用范围1.3 术语和定义2. 预应力锚索基础知识2.2 预应力锚索的原理2.3 预应力锚索的构造和组成部分3. 预应力锚索的施工准备3.1 前期调查和设计3.2 施工方案编制3.3 施工材料和设备采购4. 预应力锚索的施工方法4.1 锚具的选型和布置4.2 锚板的安装和固定4.3 锚固套筒的选择和安装4.4 螺纹钢束的穿线和固定4.5 预应力锚索的张拉和调整4.6 预应力锚索的保护和养护5. 预应力锚索的质量控制5.1 施工前的检查与试验5.2 施工过程中的质量控制6.1 施工现场的安全管理6.2 操作人员的安全防护6.3 预应力锚索施工中的安全事故案例和防范措施7. 相关附件附件1：预应力锚索施工图纸附件2：预应力锚具产品说明书附件3：安全事故预防措施清单8. 法律名词及注释- 预应力力：与预应力锚索中应用的力有关的名词。

预应力锚杆技术交底【模板范本】1. 项目背景为确保工程质量和安全，本文档旨在交底预应力锚杆技术应用于项目中的相关要求和操作流程。

2. 技术概述预应力锚杆是一种常用的建筑工程技术，用于增加混凝土结构的承载能力和稳定性。

通过施加预先调整的张拉力，预应力锚杆可以将结构各个部分连接起来，形成紧密的整体。

3. 技术要求- 预应力锚杆应符合国家相关标准和规范要求。

- 预应力锚杆的材料应具备良好的强度和耐腐蚀性能。

- 预应力锚杆的张拉和锚固应按照设计要求进行，并确保牢固可靠。

4. 操作流程4.1 预应力锚杆的安装准备在进行预应力锚杆的安装之前，需要进行以下准备工作：- 清理锚杆安装位置，确保表面平整且无杂物。

- 根据设计要求确定锚杆的位置和数量。

- 验收锚杆材料，确保符合规范和质量要求。

4.2 预应力锚杆的安装步骤1. 在锚杆安装位置钻孔，并清理孔内杂物。

2. 将预应力锚杆插入孔内，并使用合适的设备进行搭接。

3. 调整锚杆的位置和方向，确保符合设计要求。

4. 进行锚固设备的安装，并进行张拉。

5. 根据设计要求进行锚杆的锚固，确保牢固可靠。

6. 将锚杆端部进行保护，防止腐蚀和损坏。

5. 安全注意事项在进行预应力锚杆工作时，需要注意以下安全事项：- 操作人员必须经过专业培训，并具备相关工作经验。

- 使用的设备和工具必须符合安全标准，并经过检查和维护。

- 在进行锚固和张拉过程中，要确保人员的安全距离以防止意外伤害。

- 质量检查和验收应严格执行，确保预应力锚杆的质量和可靠性。

以上是对预应力锚杆技术交底的简要说明和操作流程，如有任何问题或需要进一步的信息，请及时与技术负责人联系。

谢谢！注：本文档内容仅供参考，具体实施时应按照项目实际要求和专业指导执行，并遵循相关法律法规要求。

技术交底记录之马矢奏春创作
1 CAT反铲挖掘机320D 台
2 土方平整
2 汽车吊25T 台 1 吊装
3 回转式钻机GY-01 台
4 钻孔设备
4 受风钻YT-28 台 4 钻孔设备
5 空压机6m³台 4 供压缩空气
6 挤压式压浆泵BW250 台 2 供浆
7 砂浆搅拌机400L 台 1 供浆
8 电动油泵ZB4/50 台 2 张拉设备
9 张拉千斤顶YCD-20 台 2 张拉设备
10 千斤顶YCW300B 台 1 张拉设备
11 全站仪STS-752 台 2 丈量放线
12 水准仪DS3 台 2 丈量放线
4 施工工艺
锚索施工工艺流程：土方开挖→桩间土喷锚→放线定孔位→钻机就位→校正孔位、调整角度→钻进（高压扩孔）成孔→安顿锚索→注浆→拔套管→装置腰梁、锚头锚具→张拉锁定
（1）锚索制作及处理
采取全站仪、水准仪及钢卷尺进行丈量，经监理单位及建设单位确认无误后再进行后。

一、交底对象全体参与预应力注浆施工的施工人员、管理人员、技术人员及现场监督人员。

二、交底时间施工前，由项目负责人组织进行安全技术交底。

三、交底内容1. 施工前准备（1）熟悉图纸，明确施工要求、技术参数和施工流程。

（2）检查施工设备、材料，确保其符合质量要求。

（3）了解现场环境，评估施工风险，制定相应的安全措施。

2. 施工安全操作规程（1）穿戴个人防护用品，如安全帽、防尘口罩、防毒面具、工作服等。

（2）使用工具、设备前，检查其是否完好，确保安全可靠。

（3）操作过程中，严格遵守操作规程，不得擅自改变施工流程。

（4）保持施工区域整洁，及时清理施工垃圾，防止滑倒、摔伤等事故发生。

3. 施工现场安全管理（1）设置安全警示标志，明确危险区域，确保人员安全。

（2）现场设置专职安全员，负责现场安全巡查，及时发现并处理安全隐患。

（3）施工过程中，确保施工现场的通风、排水设施完好，防止中毒、窒息等事故发生。

（4）现场用电安全，严格执行“一机、一闸、一漏、一箱”制度，防止触电事故。

4. 预应力注浆施工注意事项（1）注浆前，检查注浆设备、管道是否完好，确保无泄漏、堵塞等现象。

（2）注浆过程中，密切观察注浆压力、流量等参数，确保注浆效果。

（3）注浆过程中，发现异常情况，立即停止施工，查找原因，采取措施排除故障。

（4）注浆结束后，对注浆区域进行检查，确保注浆质量。

5. 应急处理（1）发生事故时，立即启动应急预案，组织人员抢救伤员，并报告相关部门。

（2）事故发生后，对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

四、交底要求1. 施工人员应认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工过程中，严格遵守安全技术操作规程，确保施工安全。

3. 施工人员应主动参与安全巡查，及时发现并报告安全隐患。

4. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。

五、交底记录1. 安全技术交底记录表2. 施工人员签字确认表六、交底负责人项目负责人七、交底时间年月日。

预应力张拉安全技术交底预应力张拉是桥梁、建筑等工程施工中的关键工序，其施工质量和安全直接关系到结构的稳定性和耐久性。

为了确保预应力张拉施工的安全进行，特向施工人员进行以下安全技术交底：一、预应力张拉施工前的准备工作1、技术准备（1）施工人员应熟悉施工图纸和相关技术规范，明确预应力筋的规格、数量、位置、张拉顺序和控制应力等技术要求。

（2）编制详细的预应力张拉施工方案，并经过审批。

2、材料和设备准备（1）预应力筋、锚具、夹具和连接器等材料应符合设计要求，并具有质量证明书和检验报告。

材料进场后应进行检验和验收，不合格的材料不得使用。

（2）张拉设备应定期校验和维护，确保其性能良好。

千斤顶和油压表应配套使用，并在使用前进行标定。

3、施工现场准备（1）施工现场应平整、坚实，有足够的工作空间和运输通道。

（2）设置警示标志和防护设施，严禁非施工人员进入施工现场。

二、预应力张拉施工中的安全注意事项1、人员要求（1）施工人员应经过专业培训，掌握预应力张拉施工的技术和安全操作规程。

（2）施工人员应穿戴好个人防护用品，如安全帽、安全带、防护鞋等。

2、设备操作（1）千斤顶和油压表在使用前应进行检查，确保其无损坏和漏油现象。

（2）千斤顶的安装应保证其中心线与预应力筋的中心线重合，锚具和夹具应安装牢固。

（3）张拉时应缓慢、均匀地施加拉力，不得突然加载或卸载。

（4）油压表的读数应准确、稳定，当油压达到控制应力时，应持荷 2-5 分钟，然后缓慢回油卸载。

3、安全防护（1）在张拉过程中，两端严禁站人，操作人员应站在千斤顶的侧面。

（2）在测量伸长值时，应停止张拉，操作人员应站在安全位置。

（3）当预应力筋发生断裂或滑脱时，应立即停止张拉，并采取相应的处理措施。

4、环境保护（1）施工过程中产生的废弃物应及时清理，分类存放，做到文明施工。

（2）避免施工中的油污、噪音等对周围环境造成污染。

三、预应力张拉施工后的安全措施1、封锚处理（1）张拉完成后，应及时进行封锚处理，防止预应力筋锈蚀。

混凝土预应力管桩技术交底1. 项目概述混凝土预应力管桩是一种常用的地基处理方法，它可以有效地提高地基的稳定性和承载力。

本文档旨在对混凝土预应力管桩技术进行详细交底，包括工程背景、施工要点和质量要求等内容。

2. 工程背景2.1 工程目的混凝土预应力管桩的主要目的是解决地基沉降、抗液化和承载力不足等问题。

2.2 工程范围本工程的管桩长度为X米，直径为Y米，总共需施工Z根。

3. 技术要点3.1 材料准备使用高强度混凝土和预应力钢筋作为主要材料，确保其质量符合相关标准。

3.2 桩基施工3.2.1 桩基的布置应符合设计要求，桩周边应清理干净。

3.2.2 施工中应保证孔壁的垂直度和桩身的直径一致。

3.2.3 沉井时应控制沉井速度，避免产生较大的土体位移。

3.2.4 在灌注混凝土前，要对钢筋进行预应力张拉和锚固。

3.3 施工质量控制3.3.1 施工过程中要对混凝土进行抗渗试验，并确保合格。

3.3.2 钢筋的张拉要符合设计要求，确保预应力力值合理。

4. 安全要求4.1 施工现场要按照相关保护措施进行设置，确保人员安全。

4.2 桩锚固过程中要注意安全操作，确保人员不受伤害。

5. 环境保护5.1 在施工过程中要合理利用原材料，减少浪费。

5.2 施工完毕后要对施工现场进行清理，不能留下任何环境污染物。

6. 质量验收6.1 施工完成后，要进行混凝土强度试验和管桩质量检查，确保达到规定标准。

6.2 验收合格后，方可进行工程下一步施工。

以上是混凝土预应力管桩技术交底的内容概要，具体实施应根据项目要求和施工现场实际情况进行调整和补充。

1、波纹管、锚垫板和连接器安装：(1)、波纹管安装:预应力用波纹管采用塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为0.3米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，如果管道和钢筋发生冲突，应以管道位置不变为主。

(2)、锚垫板安装：在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。

要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。

锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹管道要连接平顺，密封。

对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。

安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的P锚、H锚应把张拉端作为进浆孔，且向下，以保证压浆的密实。

(3)、连接器安装：从第二孔箱梁开始，在前一段已张拉完的群锚连接体上安装连接器，并进行钢绞线接长。

2、钢绞线安装：a.钢绞线下料：钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要通过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采用砂轮切割机切割。

b.编束：编束时必须使钢绞线相互平行，不得交叉，从中间向两端每隔1m用铁丝绑紧，并给钢绞束编号。

束成后，要统一编号、挂牌，按类堆放整齐，以备使用。

c.穿束穿束前应检查管道是否畅通，如果出现堵塞孔道现象，必须采取措施疏通。

钢绞线端头必须做成锥型并包裹，可利用人工或卷扬机进行牵引，并在浇砼之前穿束（跨大堤悬浇箱梁在浇筑后穿束）。

穿束时在管道内穿入一根引索，利用引索将钢丝引出，将钢丝另一端与钢束拖头连在一起，用卷扬机将钢束拉出。

3、横向预应力安装横向预应力钢绞线及波纹管在纵向预应力管道安装完毕后安装。

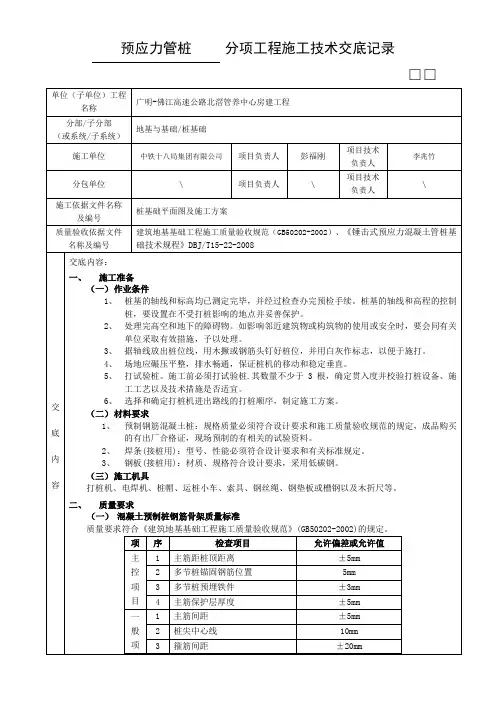

技术交底记录表
施工流程图
2、主要项目的施工方法
2.1、测量放线、桩定位
根据控制网，在施工现场打桩影响范围外设置坐标和高程控制点，并经相关单位复核无误确认后方可投入使用。

（1）首先通过对本工程总平面图和设计图纸的学习，了解桩位布局、工程特点和设计意图。

并了
图二一点吊示意图
对于由桩机自备卷扬机吊桩操作同理。

桩的起吊、转运过程中，操作人员均按照起重安全操作规程进行。

2.4、预应力管桩布置
注：压桩顺序由密到疏，先中间后两边。

d1=2.0m、d2=2.2m、d3=2.5m。

2.5、竖桩与插桩
根据已设定的控制点用坐标法对桩位进行二次复核，正确后下放首节桩，桩尖的中心点与桩位的偏差控制在20mm以内。

2.6、垂直度控制
当桩尖进入土层500mm后，调整桩机桩架处于垂直位置，然后再调整首节桩的垂直度，使桩架与桩身保持平行，其精度误差小于桩长的1%（首节管桩插入地面时的垂直度偏差不得超过0.5%），即可压桩，并在压桩过程中进行跟踪监测，指挥桩架保持其精度。

如果偏差较大，必须及时调整，但需保证桩身不裂，必要时拔出重插应尽可能拔出桩身，查明原因，排除故障，以沙土回填后再进行施工，不允许采取强扳的方法进行快速纠偏，而将桩身拉裂、折断。

2.7、压桩、接桩
（1）沉桩
管桩施工按照设计桩长和反抗力进行控制，并遵循压穿淤泥土层为原则，当沉桩达到持力层，按照图纸给出的终压要求进行控制，当压入桩长小于设计桩长时，选择不少于3根桩加接短桩，根据试桩情况合理调整桩长和配桩长度。

（2）接桩
采用焊接连接方式
11。

地基基础工程技术交底预应力土层锚杆技术交底记录项目名称：地基基础工程日期：2024年5月15日参与人员：工程师A、B、C交底内容：预应力土层锚杆技术一、技术概述预应力土层锚杆技术是一种常用的地基基础工程技术，主要用于增强土层的抗拉性能，提高地基的稳定性和承载力。

本次技术交底将重点介绍预应力土层锚杆的安装方法和施工要点。

二、预应力土层锚杆的安装方法1.锚杆孔的准备首先，确定预应力土层锚杆的安装位置和数量，并进行测量和标记。

然后，在设计要求和规范要求的基础上，选取合适的钻探设备，进行锚杆孔的钻探工作。

钻孔的直径和深度应根据设计要求进行调整，同时需注意保证钻孔的垂直度和平直度。

2.锚杆材料和设备的准备选择适当的预应力土层锚杆材料，并根据设计要求进行加工和调试。

常用的锚杆材料有钢丝绳、钢板等。

此外，还需准备好锚杆张拉所需的设备和工具，包括张拉设备、千斤顶、张拉和锚固头等。

3.锚杆的安装3.1预埋锚头：根据设计要求，在锚杆孔的底部预埋锚头，确保其与土体之间密实连接，并进行母材的加固和检测。

3.2锚杆的安装：将预应力土层锚杆从孔口插入孔内，将其与锚头连接，并进行临时支撑，保持锚杆垂直。

3.3锚杆张拉：根据设计方案和规范要求，使用张拉设备进行锚杆的张拉工作，保持张拉平稳和均匀。

张拉过程中，需通过检测设备对锚杆的张拉力进行实时监测和记录。

3.4锚杆固化：当锚杆张拉达到设计要求后，进行锚杆的固化工作。

根据设计要求选择合适的固化材料，并按照相关规范进行固化工作。

4.锚杆的验收与记录4.1验收标准：根据设计要求和规范要求，对已安装的预应力土层锚杆进行验收。

主要包括锚头的固化质量、锚杆的张拉力和阻力等方面的检测和评估。

4.2验收记录：将验收过程中的相关数据和记录进行整理和归档，包括锚杆的编号、设计参数、张拉力监测曲线、锚杆的长度和直径、固化材料型号等。

三、安全注意事项1.在施工过程中，工作人员应严格按照相关安全操作规程进行操作，如佩戴好安全帽、防护鞋、手套和护目镜等。
