CAD室内设计基本尺寸室内设计基本尺寸（单位：毫米）衣柜：平开门（深度）：500-550，柜门宽度：400-500，推拉门（深度）：600-650，推拉门（移门）宽度：750-1000，高度：1900-2400鞋柜（平级）：深度：300-350，斜插式深度：280-300，柜门：300-500酒水柜：深度：300-350，柜门：300-500（每一格高度300-400）客厅电视柜：深度：400-450，高度：300-400卧室电视柜：深度：450-600，高度：600-700单人床：宽度：900，1050，1200；长度：1800，1860，2000，2100双人床：宽度：1350，1500，1800，；长度：1800，1860，2000，2100圆床：直径：1860，2125，2424（常用）室内门：宽度：800-950，医院120：高度：1900，2000，2100，2200，2400，厚度：42~45；厕所、厨房门：宽度：800-900；高度：1900，2000，2100窗帘盒：高度：120-180；深度：单层布：120，双层布：160-180（实际尺寸）沙发：单人式：长度：800-950；深度：850-900；坐垫高：350-420；背高：700-900；双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-900茶几：小型，长方形：长度：600-750，宽度：450-600，高度：380-500（380最佳）；中型：长方形：长度：1200-1350；宽度：380-500或者600-750；正方形：长度：750-900，高度：430-500；大型：长方形：长度：1500-1800，宽度：600-800，高度：330-420（330最佳）；圆形：直径：750，900，1050，1200；高度：330-420方形：宽度：900，1050，1200，1350，1500；高度330-420书桌：固定式：深度：450-700（500最佳），高度：750活动式：深度：500-800，高度：750-780书桌下缘离地至少580；长度：最少900（1500-1800最佳）书柜：深度：300-380，柜门：300~500餐桌：高度：750-780（一般），西式高度：680-720，一般方桌宽度：1200，900，750长方桌宽度：800，900，1050，1200；长度：1500，165，1800，2100，2400圆桌：直径：900，1200，1350，1500，1800书架：深度：250-400（每一格），长度：600-1200；下大上小型下方深度350-450，高度800-900活动未及哦顶高柜：深度：450，高度：1800-2000木隔间墙厚：60-100；内角材排距：长度（450-600）*900洗衣机：600*600；淋浴房：900*900。
CAD制图规范（适用于建筑、室内设计）（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。
B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2．每张图纸须编制图名、图号、比例、时间。
3．打印图纸按需要，比例出图。
（二）、常用制图方式。
一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1．粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2)室内外立面图的轮廓。
3)建筑装饰构造详图的建筑物表面线。
2．中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。
2)室内外平顶、立、剖面图中建筑构配件的轮廓线。
3)建筑装饰构造详图及构配件详图中一般轮廓线。
3．细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4．细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。
2)建筑构造及建筑装饰构配件不可见的轮廓线。
3)拟扩建的建筑轮廓线。
4)外开门立面图开门表示方式。
5．细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6．细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1．m:ø12mm(在A0、A1、A2图纸)2．m:ø10mm(在A3、A4图纸)3．A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸) 4．B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸) 5．箭头为视图方向。
室内cad施工图制图规范随着科技的不断进步和人们对生活品质要求的不断提高，室内设计行业也在不断发展和壮大。
在室内设计的过程中，CAD软件是一个非常重要的工具，CAD软件的使用能够提高室内设计的效率和质量，而对于室内CAD施工图制图规范的掌握则是保证施工图质量的重要手段之一。
第一、图层设置在进行室内CAD施工图的制图过程中，图层设置是非常重要的一个环节。
图层的设置能够起到很好的分类和管理作用，便于后续的编辑、修改和管理。
一般来说，将室内CAD施工图分为不同的图层，如墙体、窗户、家具等，能够起到很好的作用。
第二、标注设置在室内CAD施工图的制图过程中，标注设置也是非常重要的环节。
标注设置能够将室内CAD施工图中的各个部分区分开来，能够起到很好的注明作用，便于施工人员的理解和操作。
标注内容一般包括墙体高度、性质、门洞尺寸、家具尺寸等。
第三、符号设置在室内CAD施工图的制图过程中，符号是非常重要的一部分，而符号设置能够体现出室内CAD施工图的专业性。
符号的设置包括家具、门、窗、厨房、卫生间等，符号的设置不仅要符合设计要求，更要符合居住环境的相关规范要求，使得室内CAD施工图更加真实、准确和专业。
第四、线条设置在室内CAD施工图的制图过程中，线条设置也是非常重要的一部分。
线条的细节和设置能够体现出室内CAD施工图的专业性和美观度。
线条设置包括线条的颜色、线宽、线型、弧度等，在线条设置的过程中，要注重线条的边界和交汇点，保证线条的连贯性。
第五、尺度设置在室内CAD施工图的制图过程中，尺度的设置是非常重要的。
不同的尺度可以体现不同的细节和深度，不同的尺度能够清晰地显示出室内CAD施工图中的不同部分，能够使人更加清楚地了解到各个部分的关系和特点。
在尺度设置的过程中，要注重尺度的合理性和设计的需要，保证尺度的准确性和可读性。
总之，室内CAD施工图制图规范的掌握不仅能够提高室内设计的效率和质量，更能够提高室内设计师的专业水准和综合素质。
室内设计cad画图步骤
CAD制图在我们生活应用是非常广泛的，无论是专业设计和平时生活中都经常用到。
那么大家知道室内设计cad画图步骤吗?下面是店铺整理的室内设计cad画图步骤的方法，希望能给大家解答。
室内设计cad画图步骤：
打开“最终室内平面效果图”(此文件如果打不开，可以看下面的截图)，看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏
前面的
按钮来创建图层，出现图层创建面板(如下图)，再按
这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线(红色的定位中心线，如下图)，每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具
输入12000，利用这条线往下偏移(快捷键O)，把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：
开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段(如下左图所示)，删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成(如下右图所示)。
(可
打开“室内平面图制作过程.dwg”文件，。
CAD室内设计施工图规范1、线型颜色设定及用途（按打印时从粗到细排列）A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。
B、品红色（色号为6）：仅用于图名上的水平线及圆圈。
C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。
D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。
E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。
G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线，较为密集的线，最细的线。
2、图层设置及图层内容（按附带图框中的图层显示顺序）3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置∙材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式）∙标注格式（尺寸标注格式DIM）标注格式（文字标注格式TEXT）5、线型设置A、中轴线CenterB、暗藏日光灯带DashedC、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边）花岗石玻璃钢造型镏金7、尺寸标注∙尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸∙分尺寸与总体尺寸必须相等，必要时可用EQ表示∙第二层标注应以第一层标注的末端为起点，不要重复标注。
1。
执行编辑命令，提示选择目标时,用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为”交叉Cross"方式。
2。
相对坐标输入点时，在正交状态时,一般输入为：@x,0或@0,y(例如输入相对坐标“＠100,0”表示下一点相对上一点X方向增加100，又如输入相对坐标“＠0,50”表示下一点相对上一点Y方向增加50），以上两种情况下,可以直接输入100或50即可实现相同的目的，从而节省输入时间。
3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。
4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。
5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时,生成的椭圆是PLINE。
6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。
7。
DIMSCALE决定了尺寸标注的比例,其值为整数，缺省为1,在图形有了一定比例缩放时应最好将其改成为缩放比例。
8。
CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD 中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状,圆的弧度竟为127°，但不太好改正之(如改为90°更不好看）。
9. 空心汉字字形如使用AutoCADR14中的BONUS功能（一定要完全安装AutoCAD,或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为10. AutoCAD R14的BONUS中有一个ARCTEXT命令,可实现弧形文本输出,使用方法为先选圆弧,再输入文本内容，按OK。
11. BONUS中有一个有用的命令,即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
使用CAD进行室内设计的实用技巧CAD（计算机辅助设计）是现代室内设计师必备的工具之一。
借助CAD软件，设计师可以轻松创建和编辑室内设计图纸，加快设计流程，提高工作效率。
本文将介绍一些使用CAD进行室内设计的实用技巧，帮助设计师更好地运用这一工具。
1. 创建准确的比例图纸在CAD软件中，要确保绘制出准确的室内设计图纸很重要。
首先，确定比例比例尺，如1：50。
然后，在绘图模型中设置正确的比例尺，在绘制墙壁、家具和其他元素时保持一致。
这样可以确保设计图纸与实际场地的比例相符，为后续的设计工作打下基础。
2. 使用图层进行分组和管理CAD软件通常提供图层功能，设计师可以使用不同的图层来区分和管理不同的设计元素。
例如，可以将墙壁、家具、门窗等元素放置在不同的图层中。
这样，设计师可以根据需要随时切换显示或隐藏不同的图层，方便设计过程中的修改和调整。

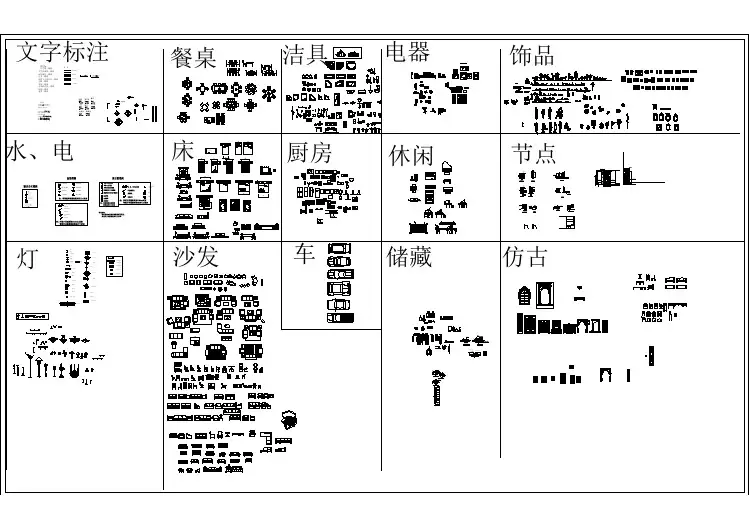

3. 利用CAD库提高工作效率许多CAD软件都提供了丰富的CAD库，其中包含了各种常见的室内设计元素，如家具、灯具、电器等。
设计师可以直接从库中选择需要的元素，减少了手工绘制的时间和工作量。
此外，还可以通过添加自定义元素到CAD库中，方便日后的再次使用。
4. 使用CAD的编辑和修改功能一旦绘制完成室内设计图纸，设计师可能需要进行一些修改和调整。
CAD软件提供了丰富的编辑和修改功能，例如移动、旋转、缩放、偏移等。
通过熟练掌握这些功能，设计师可以快速修改图纸中的元素位置和大小，满足客户的需求。
5. 运用CAD的渲染功能制作真实效果图为了更好地展示设计效果，设计师可以利用CAD软件的渲染功能制作真实效果图。
通过添加适当的材质和光照效果，使设计图纸更加逼真，让客户更好地理解并评估设计方案。
此外，一些CAD软件还提供了可视化工具，设计师可以生成360度全景图或虚拟漫游，让客户更加身临其境地感受设计。
6. 与其他设计软件进行协同工作在室内设计工作中，设计师可能需要与其他专业软件进行协同工作。
在CAD室内设计中，以下是一些常用的标准尺寸：
1. 墙面：踢脚板的高度一般为80~200mm，墙裙的高度为800~1500mm，挂镜线的高度为1600~1800mm（画中心距地面高度）。
2. 餐厅：餐桌的高度为750~790mm，餐椅的高度为450~500mm。
圆桌的直径根据人数不同有不同规格，二人500mm、三人800mm、四人900mm、五人1100mm、六人1100~1250mm、八人1300mm、十人1500mm、十二人1800mm。
3. 门：入户门的洞口宽度一般为1000~1200mm，房间门的洞口宽度一般为850~900mm，卫生间门的洞口宽度一般为700~800mm。
门洞与左右侧面墙体距离5-10cm为宜，门不宜紧贴侧面墙体。
请注意，这些尺寸都是常用的参考尺寸，实际设计时应根据房屋结构和个人喜好进行适当调整。
一、总则室内设计专业制图规则，为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求，适应工程建设的需要,制定本标准。
本标准为形成设计绘图表达的风格的统一，不提倡个人绘图表达风格.施工图制图的表达应清晰、完整、统一。
二、制图1。
文件内容说明:要求：绘制单位为毫米,不保留小数；要求所有图面的表达方式均保持一致。
2.图纸表现说明：图面多少可根据图面内容的丰富程度来确定，以A3打印出来层次分明又不稀疏为原则。
3。
注意事项:3.1插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开.3.2注意剖视方向，索引符号指示方向应与剖视方向一致。
3.3平面图中索引立面序号时，以图面上方为起始，用数字按顺时针方向排序，同层不同空间的立面序号以连续数字表示，如01 02 03 04 05 06……3。
4同一幅图中，索引序号不得重复.3.5文件完成后，必须将多余图块及设置清除,确保文件空间为最小。
3。
6检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版3.7图面与图框内框竖线之间应留一定的距离。
3。
8确保画面均衡、美观、各视图间应按照对应的原则排版。
4。
尺寸标注说明：4.1最外总体尺寸;中间结构尺寸；最内功能尺寸。
4。
2等分尺寸与总体尺寸必须相等,必要时可用EQ表示.4。
3所有标准应在图纸空间视口内以1—1的标注样式标注,必要时可以在图纸空间内标注，不要重复标注。
4.4门缝、抽屉缝、搁板厚度等细节不需要标注。
4.5尺寸标注严禁炸开;严禁小数点。
5。
填充说明:详见《材料填充图例》6.图纸目录编排(图号编号）说明：6。
1图纸目录6。
2设计说明6。
3装饰专业：6.3。
1图纸命名:总平面图———--—ZP区域空间平面图——-P（天花平面图、墙体定位图、地材铺装图、立面索引图)立面图—-——-——E详图-—-—————D（包含剖面图、大样图）6.3。
2图纸顺序：以楼层从下至上为排序原则；每个楼层图纸依次为：平面布置图→立面索引图→墙体定位图→天花布置图→灯具定位图→地材铺装图→ 区域平面布置图→区域天花布置图→(区域立面索引图）→立面图→详图。
