端口聚合整改命令

交换机的端口聚合配置技术原理1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。

2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。

将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。

3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M 的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。

4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。

组内的端口号必须连续，但对起始端口无特殊要求。

在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。

同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。

5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。

并且聚合功能需要在链路两端同时配置方能生效。

6）端口聚合主要应用的场合：交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。

交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。

交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。

服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问实验设备Switch_2960 2台；PC 4台；直连线实验设备配置PC0设置192.168.1.2255.255.255.0PC1设置192.168.1.3255.255.255.0实验验证。

全面讲解华为交换机配置口令调整端口命令本文将讲述在基于IOS的华为交换机配置口令上调整端口ID，在基于IOS的华为交换机配置口令端口上启用或禁用Port Fast 特征，命令show spantree显示一个华为交换机配置口令端口的STP状态.全面讲解华为交换机配置口令调整端口命令，华为交换机配置口令关于调整端口ID、修改STP时钟，顾名思义关于华为交换机配置口令的应用，也会介绍用show vtp statistics 显示管理域的VTP参数。

在基于IOS的华为交换机配置口令上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority 在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priorityswitch(enable) set spantree portvlanpri {module/port}priority [vlans] 在基于IOS的华为交换机配置口令上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time secondsswitch(config)# spanning-tree [vlan vlan-list] forward-time secondsswitch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan]在基于IOS的华为交换机配置口令端口上启用或禁用Port Fast 特征:switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征:switch(enable) set spantree portfast {module/port}{enable|disable} 在基于IOS的华为交换机配置口令端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征:switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate][all-protocols off|on]为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令:switch(config)# cluster enable cluster-name为了从一条中继链路上删除VLAN,可使用下列华为交换机配置口令命令:switch(enable) clear trunk module/port vlan-range用show vtp domain 显示管理域的VTP参数.用show vtp statistics显示管理域的VTP参数.在Catalyst华为交换机配置口令上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]在Catalyst华为交换机配置口令上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf{ring hex-ring-num|decring decimal-ring-num} parent vlan-num在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:switch(enable) set vlan vlan-num mod-num/port-num命令show spantree显示一个华为交换机配置口令端口的STP状态.配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name。

华为交换机端口聚合
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的
我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕
感谢您的阅读，祝您生活愉快。

配置端口聚合提供冗余备份链路1 实验原理端口聚合又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路，从而增大链路带宽，解决交换网络中因带宽引起的网络瓶劲问题。

多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其他链路的正常转发数据。

2 实验步骤（1）交换机A的基本配置switchA#conf tswitchA(config)#vlan 10switchA(config-vlan)#name salesswitchA(config-vlan)#exitswitchA(config)#int fa0/5switchA(config-if)#switchport access vlan 10 switchA(config)#exitswitchA#sh vlan id 10(2)在交换机switchA上配置端口聚合switchA(config)#int aggregateport 1switchA(config-if)#switchport mode trunkswitchA(config-if)#exitswitchA(config)#int range fa0/1-2switchA(config-if-range)#port-group 1switchA(config-if-range)#exitswitchA#sh aggregatePort 1summary(3)在交换机B上基本配置（同（1））（4）在交换机switchB上配置端口聚合（同（2））（5）验证测试验证当交换机之间一条链路断开时，PC1和PC2任能互相通信。

C:\>Ping 192.168.10.30 –t配置端口安全1 实验原理交换机的端口安全特性可以只允许特定MAC地址的设备接入到网络中，从而防止用户将非法或未授权的设备接入网络，并且可以限制端口接入的设备数量，防止用户将过多的设备接到网络中。

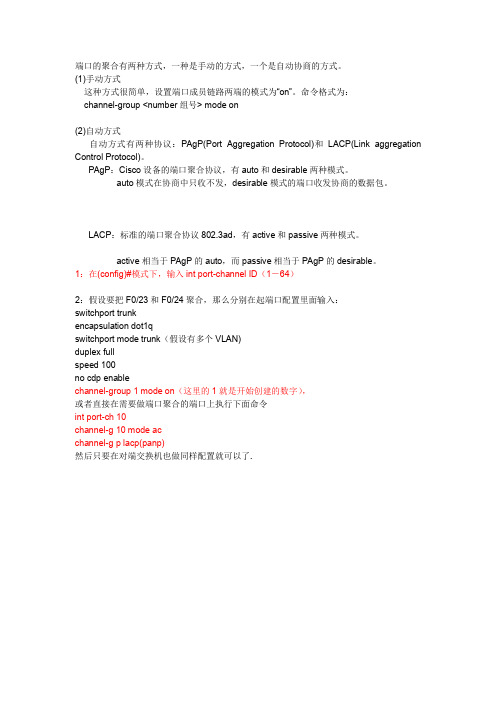

端口的聚合有两种方式，一种是手动的方式，一个是自动协商的方式。

(1)手动方式这种方式很简单，设置端口成员链路两端的模式为“on”。

命令格式为：channel-group <number组号> mode on(2)自动方式自动方式有两种协议：PAgP(Port Aggregation Protocol)和LACP(Link aggregation Control Protocol)。

PAgP：Cisco设备的端口聚合协议，有auto和desirable两种模式。

auto模式在协商中只收不发，desirable模式的端口收发协商的数据包。

LACP：标准的端口聚合协议802.3ad，有active和passive两种模式。

active相当于PAgP的auto，而passive相当于PAgP的desirable。

1：在(config)#模式下，输入int port-channel ID（1－64）2：假设要把F0/23和F0/24聚合，那么分别在起端口配置里面输入：switchport trunkencapsulation dot1qswitchport mode trunk（假设有多个VLAN)duplex fullspeed 100no cdp enablechannel-group 1 mode on（这里的1就是开始创建的数字），或者直接在需要做端口聚合的端口上执行下面命令int port-ch 10channel-g 10 mode acchannel-g p lacp(panp)然后只要在对端交换机也做同样配置就可以了.ORSwitch(config)#interface rang f0/1 - 2Switch(config-if-range)#switchport mode trunkCommand rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.Command rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.Switch(config-if-range)#switchport trunk encapsulation dot1qSwitch(config-if-range)#channel-group 1 mode onSwitch(config-if-range)#no shut%LINK-5-CHANGED: Interface Port-channel 1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel 1, changed state to up简单怎么配置就行了对端的交换也是这样ORint range gi0/1 -2channel-group x mode onint port-channel xORint ran fast 0/1 - 2channel-group 1 mode onswitch trunk enca dot1qswitch mode trun好象要生成树spanning-tree mode pvstexitint ran fast 0/3- 24spanning-tree portfastexit。

华为交换机清除聚合接口命令
在华为交换机中，清除聚合接口命令可以用来解决一些网络故障。

以下是清除聚合接口命令的步骤：
1. 进入交换机的命令行界面；
2. 输入以下命令来查看当前聚合接口的状态：display interface brief;
3. 确定需要清除的聚合接口的接口编号，例如聚合接口编号为Eth-Trunk1；
4. 输入以下命令来清除聚合接口：reset interface
Eth-Trunk1;
5. 确认清除操作成功，可以再次输入display interface brief 命令来查看聚合接口状态。

需要注意的是，清除聚合接口命令会使聚合接口的状态变为down 状态，如果需要重新启用聚合接口，需要手动进行配置。

同时，在清除聚合接口之前，需要先确定该操作不会影响到网络正常运行。

- 1 -。

目录1 链路聚合配置命令................................................................................................................................ 1-11.1 链路聚合配置命令............................................................................................................................. 1-11.1.1 description .............................................................................................................................. 1-11.1.2 display lacp system-id ............................................................................................................ 1-21.1.3 display link-aggregation member-port.................................................................................... 1-21.1.4 display link-aggregation summary.......................................................................................... 1-41.1.5 display link-aggregation verbose............................................................................................ 1-51.1.6 enable snmp trap updown...................................................................................................... 1-71.1.7 interface bridge-aggregation .................................................................................................. 1-81.1.8 lacp port-priority...................................................................................................................... 1-81.1.9 lacp system-priority................................................................................................................. 1-91.1.10 link-aggregation mode........................................................................................................ 1-101.1.11 port link-aggregation group ................................................................................................ 1-101.1.12 reset lacp statistics............................................................................................................. 1-111.1.13 shutdown ............................................................................................................................ 1-111 链路聚合配置命令●本手册中提到的三层以太网接口是指已经被配置为路由模式的以太网端口，有关以太网端口模式切换的操作，请参见接入分册的“以太网端口”部分。

路由聚合配置命令路由聚合配置命令是一种网络设备配置命令,可以让多个物理路由器汇聚成一个逻辑路由器,从而实现路由的聚合和管理。

路由聚合可以提高网络的可靠性和容错能力。

当一个网络设备发生故障或者需要进行升级时,我们通常需要将该设备从当前网络中取下,此时如果该设备之前将路由信息聚合到另一个物理设备上,那么可以通过聚合路由器将该设备原来的路由信息继承过来,从而避免了网络中断和数据丢失的风险。

要实现路由聚合,需要配置以下两个方面的内容:1.路由聚合接口在网络设备中,有一个或多个物理接口可以聚合路由信息。

为了实现路由聚合,我们需要配置一个聚合接口。

一般情况下,聚合接口的名称会与物理接口名称保持一致。

在聚合路由器中,不同的物理接口可以对应不同的聚合接口,从而将多个物理接口聚合成一个统一的逻辑接口。

2.路由聚合协议路由聚合协议是用于在路由器之间传递路由信息的一种协议。

目前常用的路由聚合协议有BGP-C,OSPF-A,ISIS等。

其中,BGP-C是一种基于等时性的协议,可以在网络设备之间传递最优的路由信息,从而实现路由的聚合。

在路由聚合配置命令中,我们需要配置路由聚合协议的类型。

具体来说,我们需要配置以下参数:-路由聚合协议类型:指定要使用的路由聚合协议类型,例如OSPF、BGP、ISIS等。

-聚合接口名称:指定聚合接口的名称,该名称应该与物理接口名称保持一致。

-聚合协议配置文件:指定聚合协议的配置文件路径和文件名,例如/etc/OSPF-A-的路由聚合配置文件。

总结起来,路由聚合配置命令是一种非常有用的网络设备配置命令,可以通过它来实现路由的聚合和管理,提高网络的可靠性和容错能力。
