2015123352-韩吉-UML实验报告书实验2用例分析

本科实验报告课程名称：系统分析与设计实验项目：《网上书店系统》实验实验地点：逸夫楼专业班级：学号：学生姓名：指导教师：2012年11月22日实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。

二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。

2．使用StartUML工具建模网上书店系统的用例图。

三、实验主要设备：台式或笔记本计算机四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。

网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。

面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。

其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。

有的甚至会在这呆上很长的时间直到把书免费看完。

这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。

而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。

这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。

系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。

对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。

为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。

书店管理员受理订单后，就会通知快递公司送货。

当然，书店的图书上架和下架也应该由网上书店完成了。

工作人员甲：实体店中，图书是按照不同种类放置的，方便顾客挑选。

网上书店的图书也应该能够按照这种模式分类显示。

UML实验报告《面向对象与UML》实验报告实验一UML建模基础一、实验目的1.熟悉UML建模工具Rational rose的可视化环境。

2.掌握利用Rational rose进行建模的步骤。

二、实验内容1.熟悉Rational rose建模环境2.建模基本步骤退出系统用例编号：UC01用例名称：登陆系统简要说明：成功打开服务器，并登陆系统主要参与者：学生前置条件：学生成功打开服务器后置条件：成功登陆系统基本事件流：1.输入帐号2.输入密码3.点击确认键系统校验4.系统确认，学生成功登陆系统扩展事件流：3a.系统校验失败，系统提示重新输入帐号密码或放弃登陆系统3a1)学生重新输入帐号密码转到第4步3a2)放弃登陆，终止操作用例编号：UC02用例名称：成绩查询简要说明：完成查询成绩信息参与者：学生前置条件：学生成功登陆系统后置条件：成功查询到成绩基本事件流：1.学生向系统发出查询成绩请求2.选择要查询的科目，系统校验3.成功查询到成绩信息扩展事件流：2a.系统校验失败，系统提示重新选择输入科目信息或放弃查询2a1)学生重新输入科目信息，转到第三步2a2)放弃查询，终止操作用例编号：UC03用例名称：退出系统简要说明：完成退出系统操作主要参与者：学生前置条件：学生已成功登陆系统后置条件：学生成功退出系统基本事件流：1.点击退出系统按钮2.成功退出系统用例编号：UC05用例名称：找回系统密码简要说明：完成找回密码功能参与者：学生前置条件：成功打开服务器，密码丢失后置条件：成功找回密码基本事件流：1.点击找回密码按钮2.输入新密码3.重新输入新密码，系统校验4.系统完成校验，密码成功找回扩展事件流：3a.系统校验失败，系统提示两次输入密码不符，请重新输入。

转到步骤4。

3.结合日常生活中实际使用的系统，模仿2中的用例模型绘制用例图，并保存模型，熟悉利用Rational rose的建模过程，要求绘制的用例图中用例与2中的用例图不相同。

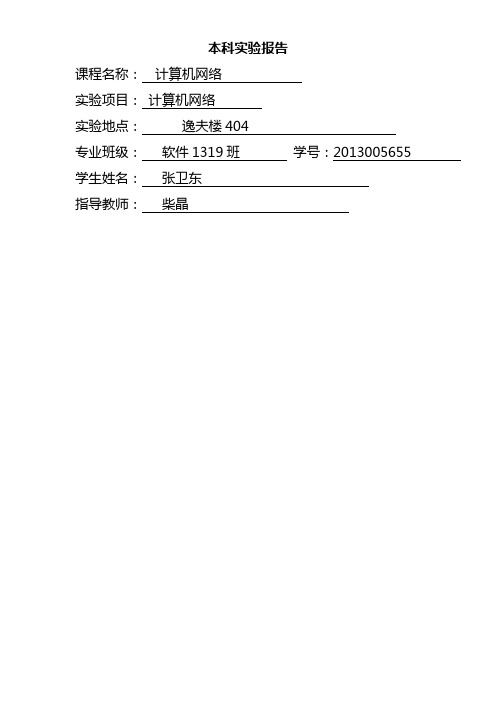

本科实验报告课程名称：计算机网络实验项目：计算机网络实验地点：逸夫楼404专业班级：软件1319班学号：2013005655 学生姓名：张卫东指导教师：柴晶目录1.实验准备：熟悉UML建模环境2.实验一用例图3.实验二类图4.实验三顺序图及通信图5.实验四活动图、状态图、组件图及部署图实验一用例图一、实验目的初步掌握UML用例图的创建方法及其用例的描述。

二、实验要求1．结合工具StartUML，熟悉UML用例图的模型元素。

2．使用StartUML工具建模网上书店系统的用例图。

三、实验主要设备：台式或笔记本计算机四、实验内容：根据下面给出的网上书店问题陈述，分析该系统总体需求，建模网上书店系统的用例图并提供一个主要用例的事件流文档。

网上书店陈述：书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店里来的，这样挺不方便。

面且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。

其实，还有一点就是，有不少人进入书店后并不买书，只是查找一些资料。

有的甚至会在这呆上很长的时间直到把书免费看完。

这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。

而且现在电子商务已经发展起来了，所以我们想到借助网络，让顾客通过网上书店购买图书。

这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。

系统分析员：能谈谈您对网上书店的要求吗?书店经理：网上书店要能实现对外和对内的功能，对外是顾客能在网上书店订购图书，提交订单。

对内，书店工作人员能够通过网上书店及时的看到这些订单，并进行处理。

为了把书送到顾客手里，我们已经联系了快递公司，初步达成协议，由他们往返场客和书店之间把图书送到顾客手里。

书店管理员受理订单后，就会通知快递公司送货。

当然，书店的图书上架和下架也应该由网上书店完成了。

五、实验小结（本次实验涉及的知识点）
类图是描述类、接口以及它们之间关系的图，它显示了系统中各个类的静态结构是一种静态模型。类图根据系统中的类以及各个类的关系描述系统的静态视图。类图是面向对象系统建模中最常用和最基本的图之一，类图可以包含类、接口、依赖关系、泛化关系、关联关系和实现关系等模型元素。
包图是维护和控制系统总体结构的重要建模工具。
实验内容
实验二 图书管理系统的类图和包图的绘制
学号：
姓名：
实验成绩：
一、实验目的
1．理解类、类间关系的基本概念。
2．掌握如何从需求分析中抽象出类的方法以及描绘类间关系的方法。
3. 熟悉包的基本概念。
4．掌握在Rational Rose中绘制类的操作方法以及包的绘制。
二、实验内容
通过前面内容的学习，完成了对TJKD图书馆的图书馆管理系统的需求的初步分析，得出系统的用例图和相应的活动态和状态图。通过这两类图我们可以初步了解系统的业务处理流程。现在需要对系统进行静态建模，这就需要从系统的用例图、活动图和状态图去寻找和发现类。因此，指派你运用本节所学的有关如何抽象出类的知识，完成如下任务：
四、实验小结（本次实验涉及的知识点）
顺序图描述了对象之间传递消息的时间顺序，它用来表示用例中的行为顺序。顺序图代表了一个相互作用、在以时间为次序的对象之间的通信集合。
活动图本质上是流程图，其中几乎所有或大多数的状态都处于活动状态，它描述从活动到活动的控制流。
状态指对象的生命周期中满足某些条件、执行某些活动或者等待某些事件时的一个条件或情况，状态和事件之间的关系是状态机图的基础。
3．学习使用Microsoft Project对题目进行进度安排。
二、实验内容
根据TJKD的图书管理系统开发进度，在完成对系统的需求建模，得到用例模型后，应针对每个用例进行业务分析，说明其具体的业务流程，现系统分析部指派您完成该项任务。要求：

二、思考题
1.为什么要求相对应的类名、组件名和实现组件的文件名相同？
答：相应的名字中能够找到相应的类的信息。如果组件名、类名和Java文件名不相同，会出现实体类的语法错误。
实验七 正向工程
一、实验报告要求
1．整理实验结果。
2．小结实验心得体会。
正向工程是对一个系统物理结构实现的高层抽象性、逻辑性及独立性设计的传统处理过程。通过本次试验，学会了利用Rose工具生成代码框架及生成数据库脚本，同时在实现过程中使用转换后的代码和数据库脚本。了解了Java编程综合练习。
实验四 活动图
一、实验结果
1．整理实验结果。
2．小结实验心得体会
在UML中，活动图是为系统的动态方面建模的7个图之一。活动图主要是一个流图，它描述了从活动到活动的控制流，它还可以用来描述对象在控制流的不同点从一个状态转移到另一个状态时的对象流。
通过本次实验，我对活动图的语义和功能有了更深层次的理解和应用，并对活动图的组成部分，包括动作状态、活动状态、分支、分叉和泳道、对象流，逐一进行了学习。同时基本掌握了用活动图来描述系统中“借出图书”用例的业务过程。实验过后本应该有完整的截图，由于自己的粗心马虎，造成截图的不完整性。
2.本案例中，ResourceTitle与BookTitle、DiscTitle的继承关系，SQL Server 2000关系型数据库的转换合理吗？如不合理，请问该如何修改？
答：不合理。
UML
实
验
报
告
实验一 用例图
一、实验结果
1、整理实验结果
2、小结实验心得体会
用例模型用于需求分析阶段，它描述了待开发系统的功能需求，并驱动了需求分析之后各阶段的开发工作。用例图是UML中用来对系统的动态方面进行建模的7种图之一。用例图描述了用例、参与者以及它们之间的关系。用例图从用户角度描述系统功能，并指出各功能的操作者。

至此，图书管理系统分析阶段的静态建模结束，点击主菜单完成对“图书管理系统.mdl”模型文件的保存。
2设计阶段的静态建模
分析：设计阶段类的静态建模包括两方面：第1方面是将分析阶段识别的领域实体类进一步细化，将分析阶段识别的汉语的类名、属性名和方法名转变为英文的类名、属性名和方法名，这样便于后续正向工程Java代码框架的生成，同时要将分析阶段未识别出来的属性、方法补充进去；
计算机学院
一、实验目的
1．理解类的基本概念。
2．掌握在Rational Rose中绘制类的操作方法。
3．掌握在Rational Rose中绘制类的关联、依赖、泛化关系
一、实验环境、内容和方法
实验器材:
1．计算机一台。2．Rational Rose工具软件。。
实验内容：
实验分成两部分：第1部通过实验1完成的用例图我们可以初步了解系统的业务功能，现在需要对实验1的需求进一步分析，从中识别出系统的概念类，对系统进行分析阶段的静态建模；第2部分要求在第1部分系统分析的基础上，精化、完善分析阶段的类图，使之成为计算机系统可实现的模型。因此，指派你运用可课堂所学的有关如何抽象出类的知识，完成如下任务：1．寻找和抽象出图书管理功能中的类。2．识别类间的关系。
3．精化、完善类图，使之成为计算机系统可实现的模型，为正向工程做准备。
二、实验过程描述
分析阶段的静态建模
1．分析：分析阶段类的识别仅限于业务领域的概念类（或称实体类），将图书管理业务领域的实体类识别如下：馆藏书目、馆藏资源品种、图书品种、碟片品种、资源项、借书记录、预定记录、逾期记录、罚款细则、图书管理员、读者。
第2方面，要根据软件体系结构的分层模式，为静态模型添加边界类和控制类，绘制一张反映边界类、控制类、实体类三者关系的总体图。

实验报告课程名称：UML统一建模语言实验名称：图书管理系统专业班级：嵌入式软件学校：郑州轻工业学院实验一用例图[实验目的和要求]1、熟悉UML建模工具Rational Rose的基本菜单及操作。

2、掌握UML的可见性规则和构造型的作用。

3、掌握用例的概念；掌握UML用例图的组成及作用。

4、掌握用例与用例之间的各种关系。

[实验内容和步骤]1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。

2、认识各种UML关系及可见性符号，并用工具表示出来。

用例图包含6个元素，分别是：参与者、用例、关联关系、包含关系、扩展关系以及泛化关系。

参与者用人形图标表示，用例图用椭圆形符号表示，连线表示它们之间的关系。

用例图显示多个外部参与者以及他们与系统提供的用例之间的连接。

通过用例建模可以对外部的角色以及他们所需要的系统功能建模。

用例图用于系统分析阶段。

用例是系统参与者与系统在交互过程中所需要完成的事务。

该实验确定参与者是图书管理员和读者，还要分析系统所涉及的问题领域和系统运行的主要任务。

根据系统的需求分析可确定：作为一个图书管理系统，要实现图书管理，读者可以查询借书情况、查询节目（预定图书、取消预订）；对于图书管理员来说，系统维护操作主要包括：借出图书、归还图书（逾期罚款）、维护图书、维护读者信息,包含关系的图标按钮应用虚线箭头。

截图如下：实验二类对象模型的建立[实验目的和要求]１、掌握对象的概念，对象的表示方法，掌握类与对象的关系。

２、掌握类与类之间的各种关系代表的含义及表示方法。

[实验内容和步骤]１、什么是对象，对象的三大特征是什么？UML中对象的表示方法有哪些？2、简述类的定义，以及类的三要素。

3、类的属性和方法的可见性有哪些？UML中如何表示？对象代表一个单独的，可确认的物体、单元或实体，它可以是具体的也可以是抽象的，在问题领域里有确切定义的角色。

换句话说,对象是边界非常清楚的任何事物。

对象三大特征是封装、继承和多态。

UML实验报告班级：软件0841姓名：张文成学号：081842173实验内容：用例建模、分析建模、设计建模（1）、设计建模（2）实验一：用例建模[实验目的]〃掌握客户需求分析的方法和步骤〃了解以用例驱动的软件开发方法〃识别并编写用例〃掌握用Rose 进行用例建模的具体方法和步骤[实验内容]要求学生根据周围的实际情况，自选一个小型应用项目，分析业务需求，识别并编写用例、绘制用例图以理解系统需求。

亦可采用教师指定的“企业综合信息管理系统”中的“进销存管理子系统”[实验原理和步骤]建模原理：(1) 需求获取。

以任务和客户为中心，通过会议、面谈等手段对客户需求进行调研，获得系统目标、范围和功能要求的初步说明。

(2) 用例分析。

确定用例，同时采用分层思想，对用例的层次级别进行划分（高层用例、子系统级、用户目标级）（3）用例描述。

分层绘制用例图，撰写用例的文字描述（采用单栏格式）。

步骤：（1）需求获取。

自选题目，与相关客户、领域专家等反复商讨，获得系统目标、范围和功能要求的初步说明。

（也可采用教师指定的题目：“企业综合信息管理系统”中的“进销存管理子系统”，但要仔细研读“企业现状”、“系统目标、范围和功能要求”等文字说明）。

（2）用例分析。

确定系统范围和边界、确定参与者、确定用例。

（3）用例描述。

分层绘制用例图、描述用例。

画图原理：采用Rose 软件进行用例建模必须建立在完好的系统用例分析基础之上．只有做好系统用例分析，系统用例建模才能这到预期的效果。

步骤：（1）分层绘制用例图，每层采用“包”进行管理。

（2）以“企业综合信息管理系统” -> “进销存管理”子系统-> “销售管理” -> “合同管理” ->“收款单处理”为主线，完成附录2 中的操作过程（亦可选择“企业综合信息管理系统” -> “进销存管理”子系统-> “库存管理” -> “原材料出库” ->“领料单处理”主线）[ 实验结果]实验2 分析建模[ 实验目的](1) 理解面向对象系统分析和对象类建模(概念建模)的概念(2)了解和掌握面向对象系统分析的方法和步骤(3)了解和掌握寻找待开发系统中类(概念)的方法和技巧(4) 掌握使用ROSE 绘制概念模型的方法[ 实验内容]在用例分析的基础上，选择第一个迭代周期打算开发的用例，建立相关的概念模型。

《软件建模原理》实验报告学院：计算机学院班级：姓名：学号：授课老师：实验一：用例建模[ 实验日期] 2011年6月22 日[ 实验目的]·掌握客户需求分析的方法和步骤·了解以用例驱动的软件开发方法·识别并编写用例·掌握用Rose 进行用例建模的具体方法和步骤[ 实验内容]要求学生根据周围的实际情况，自选一个小型应用项目，分析业务需求，识别并编写用例、绘制用例图以理解系统需求。

亦可采用教师指定的“企业综合信息管理系统”中的“进销存管理子系统”(参见“项目背景及简要分析”)。

[ 实验原理和步骤]建模原理：(1) 需求获取。

以任务和客户为中心，通过会议、面谈等手段对客户需求进行调研，获得系统目标、范围和功能要求的初步说明。

(2) 用例分析。

确定用例，同时采用分层思想，对用例的层次级别进行划分（高层用例、子系统级、用户目标级）（3）用例描述。

分层绘制用例图，撰写用例的文字描述（采用单栏格式）。

步骤：（1）分层绘制用例图，每层采用“包”进行管理。

（2）以“企业综合信息管理系统”-> “进销存管理”子系统-> “销售管理”-> “合同管理”->“收款单处理”为主线，完成附录2 中的操作过程（亦可选择“企业综合信息管理系统”-> “进销存管理”子系统-> “库存管理”-> “原材料出库”->“领料单处理”主线）[ 实验结果]综合支持的类图[ 实验总结]第一次运用rose进行用例建模。

熟悉了rose中的控件的意义，对UML有了更加深刻的了解，学会了建立2级例图。

但目前运用rose来建模还是非常的生硬，仅仅知道跟着指导书来进行建立模型。

收获与体会：用例建模主要是要了解各个图形所代表的意义，知道用例还可以进行下一级的描述，进行下一步的深化。

实验2 分析建模[ 实验日期] 2011年 6 月23 日[ 实验目的](1) 理解面向对象系统分析和对象类建模(概念建模)的概念（2）了解和掌握面向对象系统分析的方法和步骤(3)了解和掌握寻找待开发系统中类(概念)的方法和技巧(4) 掌握使用ROSE 绘制概念模型的方法[ 实验内容]在用例分析的基础上，选择第一个迭代周期打算开发的用例，建立相关的概念模型。

UML实验报告（5篇）第一篇：UML实验报告UML 实验报告实验一用例图一、实验结果1、整理实验结果2、小结实验心得体会用例模型用于需求分析阶段，它描述了待开发系统的功能需求，并驱动了需求分析之后各阶段的开发工作。

用例图是UML中用来对系统的动态方面进行建模的7种图之一。

用例图描述了用例、参与者以及它们之间的关系。

用例图从用户角度描述系统功能，并指出各功能的操作者。

通过本次实验，我熟悉Rational Rose 建模环境，更加清楚的了解了用例图的语义和功能，如何清晰明了的识别参与者、用例，学会了如何使用事件流描述用例。

同时掌握了用例间的类属关系、Include 关系和Extend关系的语义、功能和应用。

最后通过本次实验学习了如何使用用例图为系统的上下文以及系统的需求建模。

二、思考题1、如果要删除参与者、用例，请问是在导航窗口删除，还是在绘图窗口删除？答：都可以删除，但在绘图窗口中有两种删除方式：一种是只删除参与者、用例，而不改变其在导航窗口中的存在，另一种是从建模中完全删除。

2、如果要删除参与者和用例的联系，用例和用例的联系，请问是在绘图中删除，还是在参与者或用例的设置对话框中删除？答：都可以删除。

实验二类对象模型的建立一、实验结果 1．整理实验结果。

2．小结实验心得体会。

类图是面向对象系统建模最常用的图，描述了类图、接口集、协作以及它们之间的关系。

类图描述了系统的静态设计视，该视主要体现系统的功能需求，即系统应该提供给用户的服务。

通过本次实验，加深了我对类图语义的理解和功能的应用，掌握了类之间的联系，关联、依赖、聚合等，同时基本掌握了在Rational Rose中绘制类的关联、依赖、泛化关系。

二、思考题选中一个模型对象，点击鼠标右键，比较快捷菜单项“Edit——Delete”与“Edit——Delete from Model”，它们二者之间区别在哪里？答：“Edit——Delete”只删除绘图窗口中的图形，而不改变其在导航窗口中的存在；“Edit——Delete from Model” 是从建模中完全删除。

UML实验报告UML 实验指导书⽬录实验⼀UML建模基础 (3)实验⼆⽤例图 (4)实验三UML类图 (8)实验四对象图 (10)实验五包图 (11)实验六状态图 (13)实验七活动图 (17)实验⼋时序图与协作图 (18)实验九组件图 (22)实验⼀UML建模基础[实验⽬的和要求]1、熟悉UML建模⼯具Rational Rose的基本菜单及操作。

2、掌握UML的三⼤组成部分及各部分作⽤。

3、掌握UML规则和相关机制。

4、掌握UML的可见性规则和构造型的作⽤。

[实验内容和步骤]1、练习使⽤建模⼯具建⽴各种UML图形，并对图形进⾏相应编辑和修改。

2、认识各种UML关系及可见性符号，并⽤⼯具表⽰出来。

[分析与讨论]１、总结UML在软件⼯程中的作⽤以及使⽤UML建模的必要性。

实验⼆⽤例图[实验⽬的和要求]１、掌握⽤例的概念。

２、掌握UML⽤例图的组成、作⽤以及使⽤场合。

３、掌握⽤例与⽤例之间的各种关系。

４、学习针对具体场景使⽤⽤例图进⾏分析说明的⽅法。

５、掌握⽤例描述的概念和基本结构，以及⽤例描述的作⽤。

[实验内容和步骤]１、什么是⽤例，什么是场景？⽤例和场景之间的关系是怎样的？２、⽤例图中有哪些组成元素？在UML中是如何表⽰的？３、⽤例与⽤例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举⼀例，画出⽤例图，并进⾏说明。

４、为了满⾜物业中介⾏业的信息化要求，甲公司基于详尽的需求调研与分析，准备研发⼀套符合市场需要的、实⽤的信息管理系统。

主要将实现客户资料信息管理、客户委托（出租、出售、租赁、购买）信息管理、业务线索⽣成与管理、房源状态⾃动更新、权限管理、到期⽤户管理、房源组合查询等功能。

该公司⼩王，通过多次的与潜在客户的交流与沟通，完成了最初的⽤例模型的开发，下是⼀个⽤例模型的局部：修改房源信息⼩李认为该模型不符合“⽤例建模”的思想，存在明显的错误。

请⽤200字以内说明错误所在，并说明应该如何修改。

淮海工学院计算机工程学院实验报告书课程名：《UML理论及实践》题目：用例分析班级：软嵌151学号：2015123352姓名：韩吉一、目的与要求1、掌握分析模型和分析（用例实现）的过程与目的；2、掌握跟踪关系图；3、熟悉常用的MVC 架构模式与BCE 三层架构模式；4、熟练掌握从用例模型中识别出分析类；5、熟练使用顺序图进行交互分析，实现用例模型中的事件流；6、掌握参与类类图；7、掌握分析类图；8、熟练掌握使用Rational Rose 进行分析建模（用例分析）。

二、实验内容或题目根据实验一对教材第3章中旅游业务申请系统”用例建模得到的用例模型，对其进行首次迭代进行分析建模。

(只需选择其中某个用例进行用例实现)三、实验步骤及结果1、跟踪关系图办理申请手续——用例实现办理申请手续(from Use Cases)打印旅游确认书和余额交款单——用例实现打印旅游确认书和余额交款单(from Use Cases)导出财务信息——用例实现导出财务信息(from Use Cases)登录(from Use Cases)管理参加人(from Use Cases)完成支付(from Use Cases)登录——用例实现管理参加人——用例实现完成支付——用例实现2、分析类 （1）边界类：申请界面类增加参加人界面类完成支付界面类登录界面类发确认书界面类导出财务信息界面类财务系统接口类（2）实体类：参加人路线旅游团支付明细申请联系人用户（3）控制类：申请控制类增加参加人界面类完成支付控制类发确认书控制类登录控制类导出财务信息控制类3、顺序图办理申请手续——用例实现的基本场景顺序图：: 旅游团4、参与类类图办理申请手续——用例实现的VOPC类图：路线(f rom Entity Lay er)旅游团(f rom Entity Lay er)er)(f rom Entity Lay er)5、分析类（带有属性和方法）四、结果分析与实验体会1. 用例分析是以用户视角描述的需求模型转化为以开发团队视角描述的分析模型，需求和设计都是在业务域中进行的。

《UML及其建模工具》实验报告(实验一)班级：电子商务09-2班姓名：沈万琴学号：20095056时间：2012--03--261 目的掌握《UML及其建模工具》课堂教学内容，培养对UML系统建模过程中实际问题的分析解决能力和实际动手能力，通过实践加深对UML基础理论的理解，促进对UML及其建模工具基本操作的掌握，建立对UML的感性认识，为全面掌握使用UML进行信息系统的分析和设计奠定一定的基础。

2 基本要求根据实验指导书所列的验证、设计实验要求，运用所学的系统专业知识，完成“图书管理系统”分析与设计综合实验。

按照实验指导书要求，调研图书管理的业务和过程，按照UML建模方法进行系统分析和设计。

遵从系统需求、需求分析、静态结构模型、动态行为模型、物理模型的一系列过程，使用VISIO完成图书管理系统的UML建模。

对于学有余力且有良好的面向对象程序开发能力的同学，可根据UML建模结果进行局部或全局的面向对象软件实现。

3 实验内容(1) 实验名称使用VISIO绘制UML建模图。

(2) 实验类型验证设计。

(3) 实验学时4学时。

(4) 实验地点南区管院机房。

(5) 实验目的通过使用VISIO绘制各种基础的UML建模图，熟悉VISIO使用环境，理解各种建模图的原理，掌握它们的实现方法。

(6) 实验内容①熟悉VISIO：按照课堂学习的理论和基本操作，掌握VISIO的基本使用方法；②熟悉UML建模：熟悉VISIO中UML建模的一般方法；③掌握建模图：在VISIO中绘制各种建模图的典型实例，包括用例图、类图、交互图、状态图、组件图、配置图和活动图。

(7) 实验步骤与方法①按照课堂学习的VISIO基本操作方法，进入VISIO环境；②在VISIO环境中新建UML文档；③熟悉UML的各种基本操作：包括画线、写文本、设置对象属性、排版等；④熟悉UML建模基础，包括活动、协作、用例、组件、状态图、模型资源管理器等；⑤绘制建模图：熟悉VISIO的基本操作，运用VISIO绘制典型的用例图、类图、交互图、状态图、组件图、配置图、活动图第一步，绘制典型的类图；第二步，绘制典型的交互图；第三步，绘制典型的用例图；第四步，绘制典型的状态图；第五步，绘制典型的组件图；第六步，绘制典型的配置图；第七步，绘制典型的活动图。

目录实验一 UML建模基础及用例图实验二类图与对象图实验三序列图与协作图实验四状态图实验五活动图实验（一）UML建模基础及用例图实验目的1、熟悉UML建模工具Rational Rose的基本菜单及操作。

2、掌握UML的可见性规则和构造型的作用。

3、掌握用例的概念；掌握UML用例图的组成及作用。

4、掌握用例与用例之间的各种关系。

实验内容1、练习使用建模工具建立各种UML图形，并对图形进行相应编辑和修改。

2、认识各种UML关系，并用工具表示出来。

中南民族大学管理学院学生实验报告3、什么是用例？用例图中有哪些组成元素？在UML中是如何表示的？答：用例是对系统功能的描述，是向参与者提供重要价值的操作序列。

用例图有：用例、参与者、关联（系统边界）等元素。

用来显示在系统或其他实体内的用例与系统参与者之间的关系。

主要使用场合：需求获取、定义、分析4、用例与用例之间的包含关系、扩展关系和泛化关系各代表什么含义？它们之间有何区别？对以上三种关系各举一例，画出用例图，并进行说明。

(1)包含关系：基本用例的行为包含另一用例的行为。

基本用例描述在多个用例中都有的公共行为。

包含关系是本质上比较特殊的依赖关系，它比一般的依赖关系多了一些语义。

在包含关系中箭头的放向是从基本用例到包含用例的。

（2）扩展关系：扩展关系的基本含义和泛化关系相似，但在扩展关系中，对于扩展用例有更多的规则限制。

基本用例必须声明扩展点，而扩展用例只能在扩展点上增加新的行为和含义。

（3）泛化关系：代表一般与特殊的关系。

UML用例图中泛化关系的意思和面向对象程序设计中的继承的概念是类似的。

不同的是继承使用在实施阶段，泛化使用在分析、设计阶段。

在泛化关系中子用例继承了父用例的行为和含义，子用例也可以增加新的行为和含义或者覆盖父用例中的行为和含义。

5、完成书中94页例子，体会用例图建模的分析过程并模仿来画出该学生信息管理系统的用例图。

画出课后习题101页第4题。

UML实验报告一．实验目的了解案例研究在迭代1的需求，以及迭代1前三个章节所要求我们掌握的知识，通过具体的案例研究使我们对这几个部分的认识更加具体，熟悉。

对统一建模语言有更深一层的学习和了解。

二．实验任务完成ATM机的系统顺序图，操作契约，以及系统领域模型，是细化迭代1前三个部分。

通过实验可以对UML建模工具要熟练运用。

三．实验方法使用Eclipse的UML建模功能，完成顺序图，操作契约通过文档编辑完成，系统领域模型同样是用Eclipse的UML建模功能绘制。

参考课本以及各种课外资料，在网上找资料使结果更加完全，完善ATM的各种预期的功能。

四．实验结果4.1 系统顺序图4.2 操作契约●契约CO1：makeNewDeal⏹操作（Operation）：makeNewDeal（）⏹交叉参考（Cross References）：用例：处理交易⏹前提（Preconceptions）：无⏹后置条件（Postconditions）：✧一个Deal的实例d被创建（创建实例）✧D被关联到Register（形成关联）✧d的属性被初始化（修改属性）●契约CO2：enterItem⏹操作（Operation）：enterItem（itemID:ItemID，quantity:integer）⏹交叉参考（Cross References）：用例：处理交易⏹前提（Preconceptions）：正在进行中的交易⏹后置条件（Postconditions）：✧创建了DealsLineItem的实例dli(创建实例）✧Dli被关联到当前Deal（形成关联）✧dli.quantity的数值被赋值为quantity（修改属性）✧依据itemID的匹配，dli被关联到OperateDescription（形成关联）●契约CO3：endDeal⏹操作（Operation）：enterDeal（）⏹交叉引用(Cross References):用例：处理交易⏹前置条件（Perconditions）：正在进行中的交易⏹后置条件（Postconditions）：Deal.isComplete被置为真（修改属性）●契约CO4：makeDeliver⏹操作（Operation）：makeDeliver（amount:Money）⏹交叉引用(Cross References):用例：处理交易⏹前置条件（Perconditions）：正在进行中的交易⏹后置条件（Postconditions）：✧创建了Deliver的实例d（创建实例）✧P.amountTendered被赋值为amount（修改属性）✧P被关联到当前的Deal（形成关联）✧当前的Deal被关联到Bank(形成关联)（将其加入到完成交易的历史日志中）。

关于uml实验报告参考第1篇面向对象系统分析与设计课程是计算机科学与技术本科专业（软件方向）的一门重要的专业课。

通过本课程的学习，使学生在已有的计算机软硬件基础知识、程序设计知识、数据库和网络通信知识的基础上系统掌握面向对象系统分析与设计的基本方法和技术，并具有针对特定环境下的应用问题进行信息系统开发(包括系统分析、设计与实现)的能力。

通过学习本课程学生可以理解和掌握面向对象系统的分析和设计的方法和分步过程、掌握面向对象系统分析和设计的建模标准UML 语言，能够利用Rational Rose（或Microsoft Viso）软件以某一信息系统为例进行系统分析和设计。

本课程主要介绍系统原理的基本概念、系统开发过程RUP、对面向对象分析和面向对象设计的方法、对面向对象分析和设计的建模标准UML等内容。

通过本课程的学习，学生掌握的知识、内容及掌握的程度要求为： 1. 使学生理解面向对象的信息系统的开发过程、系统分析和设计的原则和方法；2. 使学生掌握UML语言的基础知识，以及UML在面向对象的软件系统分析和设计中的应用，并能使用UML工具建立系统模型；3. 使学生掌握在UML系统模型下应用高级语言建立应用系统的方法；4. 通过案例教学和实验，提高学生在应用面向对象技术开发软件方面的动手能力和解决问题的能力，并鼓励创新。

本实验所要求的建模工具为Rational Rose 20xx。

本课程拟通过对如下系统进行建模来实现分析与设计。

图书管理系统人事信息管理系统软件项目管理系统网上商店销售管理系统教务管理系统计算机软件建模技术现在越来越广泛的应用于软件工程中。

《面向对象的系统分析与设计》课程实验的目的是为了使学生在课程理论学习的同时，通过在一个实践的环境下，实际学习软件统一建模语言，对软件建模技术有一个初步的了解及认识。

通过本指导书中的各个实验，学习掌握对一般面向对象系统建模的方法与技术。

总之，通过上述实验环节，使学生加深了解和更好地掌握《面向对象的系统分析与设计》课程教学大纲要求的内容。

UML实验报告——网上选课系统姓名：陶伟华学号：201226240213院系：计算机学院班级：软工1202班指导老师：孙钢锋【实验目的】∙掌握如何创建系统用例模型；∙掌握如何系统的静态模型和动态模型；∙掌握如何创建系统的构件图和部署图。

【实验性质】设计性实验。

【实验要求】通过实验，熟悉并掌握UML中各种图形的绘制。

学校针对具体系统进行分析并设计其各种模型图。

【实验内容】网上选课系统的产生是因为目前高校扩招后，在校学生日益增多。

如果仍然通过传统的纸上方式选课，既浪费大量的人力物力，又浪费时间。

同时，在人为的统计过程中不可避免出现的错误。

因此，通过借助网络系统，让学生只要在电脑中输入自己的个人选课信息来替代有纸化的手工操作成为高校管理的必然趋势。

该信息系统能够为学生提供方便的选课功能，也能够提高高等院校对学生和教学管理的效率。

1．需求分析网上选课系统的功能性需求包括以下内容：（1）系统管理员负责系统的管理维护工作，维护工作包括课程的添加、删除和修改，对学生基本信息的添加、修改、查询和删除。

（2）学生通过客户机浏览器根据学号和密码进入选课界面，在这里学生可以进行查询已选课程、指定自己的选修课程以及对自己的基本信息的查询。

满足上述需求的系统主要包括以下几个小的系统模块：（1）基本业务处理模块。

基本业务处理模块主要用于实现学生通过合法认证登录到该系统中进行网上课程的选择和确定。

（2）信息查询模块。

信息查询模块主要用于实现学生对选课信息的查询和自身信息的查询。

（3）系统维护模块。

系统维护模块主要用于实现系统管理员对系统的管理和对数据库的维护，系统的管理包括学生信息、课程信息等信息的维护。

2．系统建模在系统建模以前，我们首先需要在Rational Rose 2003中创建一个模型。

并命名为“网上选课系统”，该名称将会在Rational Rose 2003的顶端出现，如下图8-1所示。

图 8-1创建项目系统模型2.1创建系统用例模型创建系统用例的第一步是确定系统的参与者。
