塑胶产品结构设计常识

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。

⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。

⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。

⑷、考虑便于装配生产(尤其和装配不能冲突)。

⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。

⑹、能通用/公用的，尽量使用已有的零件，不新开模具。

⑺、兼顾成本。

2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D等。

⑵、PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

⑶、PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。

⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。

常用于齿轮、滑轮等。

受冲击力较大的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

⑹、PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。

机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。

塑料产品结构设计注意事项1.减少应力集中：在进行结构设计时，需要避免应力集中的情况，因为这样容易导致产品的断裂和损坏。

可以通过增加圆角、过渡半径和增加支撑结构等方式来减少应力集中。

2.提高结构刚度：塑料产品通常需要具备一定的结构刚度，以保证其在使用中不易变形和破损。

为了增加产品的结构刚度，可以采用加强筋、加厚结构和增加内部支撑等方法。

3.增加产品的抗疲劳性：塑料产品在长时间使用或重复加载下容易发生疲劳破坏。

为了提高产品的抗疲劳性，可以采用设计增加圆角和过渡曲线，同时避免锐角和过渡面等设计措施。

4.考虑产品的装配性：在进行塑料产品结构设计时，应该考虑产品的装配性，使得产品易于装配和拆卸。

可以通过设计合理的拼接接口、预留装配空间和减小装配工艺难度等方式来提高产品的装配性。

5.考虑产品的可维修性：塑料产品在使用过程中可能遭受损坏或磨损，因此需要考虑产品的可维修性。

设计时应该考虑到易损部位的更换和修理，尽量采用可拆卸结构和标准化零件，以方便维修。

6.确保产品的安全性：在进行塑料产品结构设计时，需要确保产品的安全性。

要保证塑料产品在正常使用和意外情况下都能够满足安全要求，避免出现塑料破裂、断裂和松动等情况。

可以通过增加防护结构、增加强度和使用合适的材料等方式来提高产品的安全性。

7.选择合适的材料：塑料产品的性能取决于所选用的材料。

在进行结构设计时，应根据产品的具体要求选择合适的塑料材料，考虑材料的强度、硬度、耐温性、耐化学性等指标。

同时还需要考虑材料的成本和可塑性等因素。

8.结合生产工艺：在进行塑料产品结构设计时，需要结合产品的生产工艺来考虑设计要求。

不同的生产工艺可能对产品的结构设计提出不同的要求，例如注塑工艺需要考虑产品的模具结构和塑料流动性等因素。

总结起来，塑料产品结构设计需要考虑产品的强度、刚度、抗疲劳性、装配性、可维修性、安全性和材料等因素。

只有综合考虑这些因素，才能设计出质量可靠、使用寿命长的塑料产品。

塑胶产品结构设计重点一、材料选择塑胶产品的结构设计首先要考虑材料选择。

材料的选择直接关系到产品的性能、质量和成本，因此需要根据产品的具体要求和使用环境，选择适合的塑胶材料。

常见的塑胶材料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。

在选择材料时需要考虑产品的机械性能、耐热性、耐化学性、耐候性、电气性能、透明度等因素。

同时还需要考虑材料的加工性能，如流动性、热稳定性、收缩率等。

材料的选择不合理会导致产品性能不达标或加工工艺困难，因此需要在产品设计之前进行充分的材料筛选和试验。

二、结构设计塑胶产品结构设计主要包括外形设计和内部结构设计。

外形设计需要考虑产品的功能、美观和人机工程学等因素。

合理的外形设计可以提升产品的市场竞争力和用户体验。

内部结构设计需要考虑产品的强度、稳定性和装配性等因素。

合理的内部结构设计可以提高产品的性能和质量，减少生产和使用过程中的故障和损坏。

此外还需要考虑产品的可制造性和生产效率。

在进行结构设计时，需要采用CAD软件进行三维建模和仿真分析，以验证设计的可行性和优化设计。

三、模具设计塑胶产品的生产需要模具进行注塑成型。

模具设计是塑胶产品结构设计中非常重要的一部分，直接影响产品的质量和生产效率。

模具设计需要考虑产品的尺寸、形状和结构特点，选择合适的注塑工艺，确定模具的结构和加工工艺。

模具的设计要求高精度、高效率、长寿命和低成本，需要充分考虑模具的结构强度、冷却系统、顶出系统、塑胶流道等因素。

合理的模具设计可以提高产品的精度和表面质量，降低生产成本和生产周期。

四、加工工艺塑胶产品的加工工艺是塑胶产品结构设计的最后一步，直接影响产品的成型质量和效率。

常见的塑胶加工工艺有注塑成型、吹塑成型、挤出成型、压缩成型等。

在选择和优化加工工艺时，需要考虑产品的形状、尺寸、材料特性和生产要求等因素。

合理的加工工艺可以提高产品的质量和生产效率，降低生产成本和能耗。

塑胶产品结构设计常用术语及解释如下：
1.PL面：即Parting Panel的简称，也称分型面，是指模具在闭合时公模和母模相接触的部分。

2.枕位：外壳类塑件的边缘常开有缺口，用于安装各类配件，此处形成的枕状部分称为枕位。

3.火山口：BOOS柱根部减胶部分反映在模具上的类似于火山爆发后的形状叫做模具火山口。

4.呵（音hā）：指的是模仁，香港习惯用语。

5.老虎口：又称为管位，即用来限位的部分。

6.柱位：产品上的BOSS的柱称为柱位。

7.虚位：模具上的间隙称为虚位。

8.扣位：产品联接用的钩称为扣位。

9.火花纹：电火花加工后留下的纹称为火花纹。

10.料位：塑胶产品的避厚，也称肉厚。

以上信息仅供参考，如需了解更多信息，建议咨询专业人士。

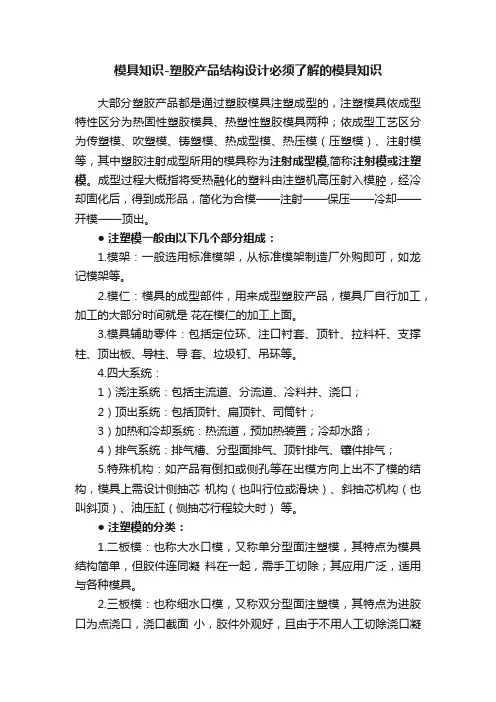

模具知识-塑胶产品结构设计必须了解的模具知识大部分塑胶产品都是通过塑胶模具注塑成型的，注塑模具依成型特性区分为热固性塑胶模具、热塑性塑胶模具两种；依成型工艺区分为传塑模、吹塑模、铸塑模、热成型模、热压模（压塑模）、注射模等，其中塑胶注射成型所用的模具称为注射成型模,简称注射模或注塑模。

成型过程大概指将受热融化的塑料由注塑机高压射入模腔，经冷却固化后，得到成形品，简化为合模——注射——保压——冷却——开模——顶出。

● 注塑模一般由以下几个部分组成：1.模架：一般选用标准模架，从标准模架制造厂外购即可，如龙记模架等。

2.模仁：模具的成型部件，用来成型塑胶产品，模具厂自行加工，加工的大部分时间就是花在模仁的加工上面。

3.模具辅助零件：包括定位环、注口衬套、顶针、拉料杆、支撑柱、顶出板、导柱、导套、垃圾钉、吊环等。

4.四大系统：1）浇注系统：包括主流道、分流道、冷料井、浇口；2）顶出系统：包括顶针、扁顶针、司筒针；3）加热和冷却系统：热流道，预加热装置；冷却水路；4）排气系统：排气槽、分型面排气、顶针排气、镶件排气；5.特殊机构：如产品有倒扣或侧孔等在出模方向上出不了模的结构，模具上需设计侧抽芯机构（也叫行位或滑块）、斜抽芯机构（也叫斜顶）、油压缸（侧抽芯行程较大时）等。

● 注塑模的分类：1.二板模：也称大水口模，又称单分型面注塑模，其特点为模具结构简单，但胶件连同凝料在一起，需手工切除；其应用广泛，适用与各种模具。

2.三板模：也称细水口模，又称双分型面注塑模，其特点为进胶口为点浇口，浇口截面小，胶件外观好，且由于不用人工切除浇口凝料，有利于自动化生产，但其模具结构较二板模复杂，成本也较高，其一般适用于中小型塑件和流动性好的塑胶成型。

区别：三板模与二板模最大的不同就是三板模多了块水口板（自动卸水口料）。

微信公众号：手机结构设计联盟微信公众号：手机结构设计联盟● 进浇口的分类：微信公众号：手机结构设计联盟1.直浇口优点：1）压力损失小；2）加工简单。

塑胶结构设计入门知识一、材料选择1.功能要求：根据产品的使用环境和要求，选择具备必要性能的塑胶材料，如强度、耐热性和耐化学性等。

2.成本考虑：根据项目的预算和成本限制，选择经济合理的塑胶材料。

3.加工性能：考虑材料的流动性、收缩性和成型工艺，以确保能够实现设计要求并提高产能。

常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。

二、设计原则1.强度设计：根据产品的负荷和使用条件，确定塑胶零件的强度要求，并通过合理的形状设计和增加必要的加强材料来满足强度要求。

2.塑胶件的收缩和变形：由于塑胶材料在冷却过程中会发生收缩，设计时应考虑材料的收缩率，以避免零件尺寸不准确或变形。

3.壁厚设计：过于薄的壁厚可能导致塑胶零件的强度不足，而过于厚的壁厚会导致零件成本上升。

因此，应根据功能需求和材料性能合理选择壁厚。

4.结构合理：设计时应避免尖角、槽口和开放式结构，以免成型困难或产生应力集中。

三、常见问题1.气泡：气泡通常由于材料中的挥发物未能完全释放导致的。

解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。

2.缩孔：缩孔是由于材料在冷却过程中收缩不均匀而产生的。

可以通过增加填充压力或改变产品的几何形状来减少缩孔。

3.白痕：白痕是在成形过程中形成的表面瑕疵，通常是由于温度不均匀或材料与金属模具的摩擦导致的。

可以通过调整温度和增加模具通气孔来减少白痕。

4.裂纹：裂纹通常是由于过分的应力或不适当的设计造成的。

解决方法包括增加加强材料、改变设计形状和加强结构等。

总结：。

塑料产品结构设计资料目录一、零件壁厚 (1)二、脱模斜度 (4)三、圆角设计 (5)四、加强筋的设计 (7)五、支柱的设计 (8)六、螺丝柱的设计 (9)七、孔的设计 (10)八、止口的设计 (11)九、卡扣的设计 (13)十、反止口的设计 (18)零件设计必须满足来自于零件制造端的要求，对通过注射加工工艺而获得的塑胶件也是如此。

在满足产品功能、质量以及外观等要求下，塑胶件设计必须使得注射模具加工简单、成本低，同时零件注射时间短、效率高、零件缺陷少、质量高，这就是面向注射加工的设计。

现将详细介绍塑胶件设计指南，使得塑胶件设计是面向注射加工的设计。

一、零件壁厚在塑胶件的设计中，零件壁厚是首先考虑的参数，零件壁厚决定了零件的力学性能、零件的外观、零件的可注射性以及零件的成本等。

可以说，零件壁厚的选择和设计决定了零件设计的成功与失败。

1、零件壁厚必须适中由于塑胶材料的特性和注射工艺的特殊性，塑胶件的壁厚必须在一个合适的范围内，不能太薄，也不能太厚。

壁厚太小，零件注射时流动阻力大，塑胶熔料很难充满整个型腔，不得不通过性能更高的注射设备来获得更高的充填速度和注射压力。

壁厚太大，零件冷却时间增加，零件成型周期增加，零件生产效率低;同时过大的壁厚很容易造成零件产生缩水、气孔、翘曲等质量问题。

零件壁厚可根据材料的不同及产品外形尺寸的大小来选择，其范围一般为0.6~6.0mm，常用的厚度一般在1.5~3.0mm之间。

表1是常用塑料件料厚推荐值，小型产品是指最大外形尺寸L<80.0mm，中型产品是指最大外形尺寸为80.0mm<L<200.0mm，大型产品是指最大外形尺寸L>200.0mm。

表1 常用塑料件料厚推荐值(单位mm)2、尽量减少零件壁厚决定塑胶件壁厚的关键因素包括:1)零件的结构强度是否足够。

一般来说，壁厚越大，零件强度越好。

但零件壁厚超过一定范围时，由于缩水和气孔等质量问题的产生，增加零件壁厚反而会降低零件强度。

塑胶产品结构设计要点塑胶产品的结构设计是指根据产品功能和使用要求，通过合理的结构布局和构造设计，使产品能够满足使用功能和质量要求，以及具备良好的外观和实用性。

在进行塑胶产品结构设计时，应注意以下要点：1.确定产品功能和使用要求：了解产品的使用功能和要求，包括产品的使用环境、使用寿命、承载能力、阻燃性能、耐磨性等方面的要求。

根据这些要求来确定产品的结构设计目标。

2.材料选择：根据产品的使用要求，选择适合的塑胶材料。

根据材料的物理性质、化学性能、加工性能以及市场价格等因素进行综合考虑，选择最合适的材料。

3.结构布局：根据产品的功能要求和外观要求，设计出合理的结构布局。

合理的结构布局可以提高产品的使用效果和降低生产成本。

在进行结构布局时，要考虑产品的各个功能部件的位置、载荷传递路径、连接方式等因素。

4.强度设计：对于承载载荷的部件，需要进行强度设计。

通过选用合适的截面形状、增加加强筋和加大材料厚度等手段，确保产品在使用过程中不会发生断裂、变形和塑胶疲劳等现象。

5.组装和拆卸设计：对于复杂的塑胶产品，需要考虑组装和拆卸的方便性。

通过设计合理的连接方式、采用模块化结构等手段，简化组装和拆卸过程，提高产品的维修和更换部件的便利性。

6.注塑成型设计：在进行塑胶产品结构设计时，需要考虑塑胶材料的注塑成型工艺。

通过优化产品的结构设计，减少成型缺陷和变形，提高产品的成型质量。

7.外观设计：塑胶产品通常需要具备良好的外观。

在进行结构设计时，应注意产品的外观效果，设计合理的形状和曲线，避免尖锐边缘和毛刺等缺陷。

8.安全设计：塑胶产品在使用过程中，需要考虑安全性。

对于与人体直接接触的部件，应采用无毒、无害的材料，并设计合理的圆角和平滑表面，避免刺伤和损伤。

9.可维修性设计：对于长期使用的塑胶产品，需要考虑其可维修性。

合理的结构设计可以方便产品的维护和更换损坏部件，延长产品的使用寿命。

总之，塑胶产品的结构设计是一个复杂而综合的过程，需要综合考虑产品的功能要求、材料性能、工艺要求、外观要求和安全要求等因素。

塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。

产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。

2.材料选择：塑胶产品的材料选择是非常重要的。

在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。

常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。

在选择材料时要注意材料的可塑性、流动性、热稳定性等。

3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。

结构设计包括形状设计、尺寸设计、壁厚设计等。

形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。

尺寸设计要考虑到产品的装配性能和使用性能。

壁厚设计要兼顾产品的强度和成本。

4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。

模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。

同时要考虑到模具的制造工艺和经济效益。

5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。

工艺选择包括注塑成型、吹塑成型、挤出成型等。

在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。

6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。

在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。

7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。

在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。

8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。

在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。

9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。

在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。

塑胶产品结构设计小常识目录:第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计8、装饰件的设计8.1、装饰件的设计注意事项8.2、电镀件装饰斜边角度的选取8.3、电镀塑胶件的设计9、按键的设计9.1 按键(Button)大小及相对距离要求10、旋钮的设计10.1 旋钮(Knob)大小尺寸要求10.2 两旋钮(Knob)之间的距离10.3 旋钮(Knob)与对应装配件的设计间隙11、胶塞的设计12、镜片的设计12.1 镜片(LENS)的通用材料12.2 镜片(LENS)与面壳的设计间隙13、触摸屏与塑胶面壳配合位置的设计13.1、触摸屏相对应位置塑胶面壳的设计注意事项第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D等。

b. PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

c. PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

塑胶产品结构设计资料塑胶产品是指由塑料材料制成的各种产品，具有轻质、耐腐蚀、易加工等特点，广泛应用于工业、家居、日常生活等领域。

塑胶产品的结构设计是指根据产品的使用要求和功能，合理设计产品的形状、尺寸、连接方式等要素，以获得理想的性能和外观。

在进行塑胶产品的结构设计时，需要考虑以下几个方面：1.产品功能：根据产品的使用功能和需求，决定产品的结构设计。

例如，如果是储存容器，则需要考虑容器的密封性和容量；如果是家具，则需要考虑结构的稳定性和承重能力。

2.材料选择：不同的塑料材料有不同的性能和特点，适用于不同的产品结构设计。

如聚丙烯适用于制作坚固耐用的容器，而聚氯乙烯适用于制作柔软的管道。

3.形状设计：产品形状设计是指根据产品的功能和外观要求，确定产品的整体形状和曲线设计。

例如，食品容器可以设计成圆筒形或方形，根据使用的便捷性和存储空间的利用效率进行选择。

4.尺寸设计：尺寸设计考虑产品的大小、长度、宽度、高度等尺寸参数，以确保产品的使用效果和空间占用。

例如，家具的尺寸设计要考虑到人体工程学，以确保舒适性和健康性。

5.连接方式：塑胶产品的连接方式包括粘合剂、机械连接和热熔连接等。

根据产品的特点和要求选择适当的连接方式，以确保连接处的强度和密封性。

6.表面处理：塑胶产品的表面处理包括光面、亚光面和哑光面等。

根据产品的用途和外观要求选择合适的表面处理方式，以获得优美的外观效果。

7.模具设计：塑胶制品的生产需要根据产品结构设计制作相应的模具，因此模具设计是塑胶产品结构设计中的重要环节。

模具设计要考虑产品的结构和尺寸，以确保产品的精度和一致性。

总之，塑胶产品的结构设计是一个综合性的工作，需要考虑产品的使用功能、材料选择、形状设计、尺寸设计、连接方式、表面处理和模具设计等因素。

通过合理的结构设计，可以获得优秀的产品性能和外观效果。

塑胶产品结构设计常识1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-15的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计塑胶产品结极设计要点1,胶厚,胶位,,塑胶产品的胶厚,整体外壳,通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2,加强筋,骨位,,塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度,因其出模阻力大,,高度较矮时可不做斜度。

3,脱模斜度,塑料产品都要做脱模斜度,但高度较浅的,如一块平板,和有特殊要求的除外,但当侧壁较大而又没出模斜度时需做行位,。

出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度,其上下断差,即大端尺寸与小端尺寸之差,单边要大于0.1以上。

4,圆角,R角,,塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3,因太小的R模具上很难做到。

5,孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心,可镶、可延伸留,或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶件结构设计基础知识一、塑胶件塑胶件设计时尽可能做到一次成功，对某些难以保证的地方，考虑到修模时给模具加料难、去料易，可预先给塑料件保留一定的间隙。

常用塑料介绍常用的塑料主要有ABS、AS、PC、PMMA、PS、HIPS、PP、POM 等，其中常用的透明塑料有PC、PMMA、PS、AS。

高档电子产品的外壳通常采用ABS+PC；显示屏采用PC，如采用PMMA则需进行表面硬化处理。

日常生活中使用的中低档电子产品大多使用HIPS 和ABS 做外壳，HIPS因其有较好的抗老化性能，逐步有取代ABS 的趋势。

常见表面处理介绍表面处理有电镀、喷涂、丝印、移印。

ABS、HIPS、PC 料都有较好的表面处理效果。

而PP料的表面处理性能较差，通常要做预处理工艺。

近几年发展起来的模内转印技术（IMD）、注塑成型表面装饰技术（IML）、魔术镜（HALF MIRROR）制造技术。

IMD与IML的区别及优势:1. IMD膜片的基材多数为剥离性强的PET,而IML的膜片多数为PC.2. IMD注塑时只是膜片上的油墨跟树脂接合,而IML是整个膜片履在树脂上3. IMD是通过送膜机自动输送定位,IML是通过人工操作手工挂1.1外形设计对于塑胶件，如外形设计错误，很可能造成模具报废，所以要特别小心。

外形设计要求产品外观美观、流畅，曲面过渡圆滑、自然，符合人体工程。

现实生活中使用的大多数电子产品，外壳主要都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。

可接受面刮<0.15mm,可接受底刮<0.1mm。

所以在无法保证零段差时，尽量使产品：面壳>底壳。

一般来说，上壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。

底壳成型缩水较小，所以缩水率选择较小，一般选0.4%。

即面壳缩水率一般比底壳大0.1%1.2装配设计指有装配关系的!#_5$____零部件之间的装配尺寸设计。

塑胶产品结构设计常识1.胶厚(胶位):塑胶产品的胶厚(整体外壳)通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2.加强筋(骨位):塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-15的斜度(因其出模阻力大),高度较矮时可不做斜度。

3.脱模斜度:塑料产品都要做脱模斜度,但高度较浅的(如一块平板)和有特殊要求的除外(但当侧壁较大而又没出模斜度时需做行位)。

出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度,其上下断差(即大端尺寸与小端尺寸之差)单边要大于0.1以上。

4.圆角(R角):塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3,因太小的R模具上很难做到。

5.孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心(可镶、可延伸留)或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
