矿图种类

第四节矿图的基础知识在矿井设计、施工和生产管理等工作中，需要测绘一系列的图纸，这些图称为矿图。

一、概述1、矿图的种类矿图的种类很多，生产矿井必备的图纸一般分为两类，一类是矿井测量图，一类是矿井地质图。

各称有：（1）地质地形图；（2）地质剖面图；（3）水平切面图；（4）煤层底板等高线图；（5）煤层立面投影图；（6）地质综合柱状图。

矿井测量图是根据地面和井下实际测量的资料绘制的。

矿井地质图一般是在矿井测量图的基础上，将生产过程中收集的地质资料和原有勘探资料，经过分析推断绘制而成的。

2、矿图的比例尺绘制各种矿图时，不可能将图形按实际尺寸描绘到图纸上，总要经过缩小，才能在图纸上表示出来。

图纸上线段长度与实际相应线段水平长度之比，称为该图的比例尺。

根据对图纸不同的要求，矿图常用的比例尺有：1：500、1：1000、1：2000、1：5000、1：10000。

3、坐标系统（1）地理坐标。

地面上某一点的位置，在地球表面上通常用经度、纬度表示。

某点的经纬度称为该点的地理坐标。

（2）平面直角坐标。

若用地理坐标表示地面点的位置很不方便，常采用平面直角坐标来表示地面点的相对位置。

如图，地面上任一A的位置由该点至纵横坐标轴的垂直距来确定。

(3)高程。

指地面上任一点至水准面的垂直距离；A、绝对高程：指地面上任一点至大地水准面的垂直距离；B、相对高程：指人为设定一水准面，某一点至该水准面的垂直距离，称为该点的相对高程。

4、投影标高标高投影：注明有标高数字的正投影图，如图1-11所示的是某一立井高投影图。

二、等高线图1、地形等高线图等高线是地面上高程相同的若干点所连成的光滑曲线，或者说是水平面与地表面相交的曲线。

将高程不同的等高线投影到平面上，再按一定的比例绘成图，并标明各等高线标高，就得到等高线图。

性质：是反映地面空间形态特征的图件。

特征：①光滑曲线（高程相同点的连线）②比例图：在同一张图上，等高距应一致。

等高距：相邻两条等高线间的高程差。

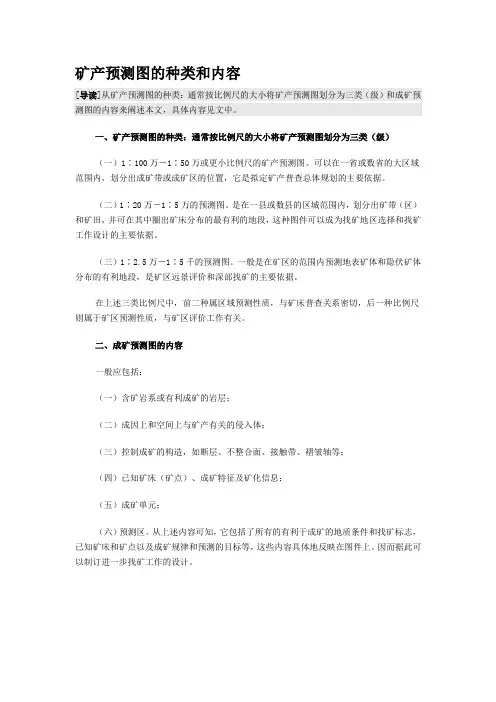

矿产预测图的种类和内容
[导读]从矿产预测图的种类：通常按比例尺的大小将矿产预测图划分为三类（级）和成矿预测图的内容来阐述本文，具体内容见文中。

一、矿产预测图的种类：通常按比例尺的大小将矿产预测图划分为三类（级）
（一）1∶100万－1∶50万或更小比例尺的矿产预测图。

可以在一省或数省的大区域范围内，划分出成矿带或成矿区的位置，它是拟定矿产普查总体规划的主要依据。

（二）1∶20万－1∶5万的预测图。

是在一县或数县的区城范围内，划分出矿带（区）和矿田，并可在其中圈出矿床分布的最有利的地段，这种图件可以成为找矿地区选择和找矿工作设计的主要依据。

（三）1∶2.5万－1∶5千的预测图。

一般是在矿区的范围内预测地表矿体和隐伏矿体分布的有利地段，是矿区远景评价和深部找矿的主要依据。

在上述三类比例尺中，前二种属区域预测性质，与矿床普查关系密切，后一种比例尺则属于矿区预测性质，与矿区评价工作有关。

二、成矿预测图的内容
一般应包括：
（一）含矿岩系或有利成矿的岩层；
（二）成因上和空间上与矿产有关的侵入体；
（三）控制成矿的构造，如断层、不整合面、接触带、褶皱轴等；
（四）已知矿床（矿点）、成矿特征及矿化信息；
（五）成矿单元；
（六）预测区。

从上述内容可知，它包括了所有的有利于成矿的地质条件和找矿标志，已知矿床和矿点以及成矿规律和预测的目标等，这些内容具体地反映在图件上。

因而据此可以制订进一步找矿工作的设计。

矿图复习题:第一章1.矿图的种类很多,一个生产矿井必须具备的图纸一般可分为三大类：地质测量图、设计工程图和生产管理图2.矿图是煤矿建设和生产的工程技术“语言”3.作为一个煤矿工程技术人员,必须掌握矿图的基本知识,具备应用和绘制矿图的能力;4.绘制技术图样时,应优先采用GB/T14689-93技术制图图纸幅面和格式规定的基本幅面,必要时也允许选用规定的加长幅面；5.图纸的美观与否和图线的粗细设置有很大关系,图线宽度的推荐系列有：0.25mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm和2mm;6.同一幅图纸中,各图样比例相同时,同类图线的宽度应保持一致;虚线、点画线及双点画线的线段长度和间隔应各自大致相等;7.图中所注尺寸数据是确定工程数量的唯一依据,必须与比例尺度量相符;8.图纸上的尺寸数字,规定以mm或m为单位在1:50~1:500比例尺的图纸上采用mm为单位,在1:1000~1:10000比例尺的图纸上采用m为单位,无需写明单位;9.标注标高时一律采用“m”为单位．即零点标高为±；正数标高如＋；负数标高如;10.每张图纸必须画出标题栏,其位置在图纸的右下角,主要填写项目或零件名称,图纸名称,设计人员,比例等;11.图上某直线的长度与地面上相应线段实际的水平长度之比,称为图的比例尺;12.K0001-109-1 为总体可行性研究第1项任务,开拓方式图,第1张图；K1001-109-1为矿井可行性研究第1项任务,矿井开拓方式图,第 1 张图;13.C1003-121-l为矿井初步设计第3项任务,井底车场布置图,第1 张图；S1002-121-1为矿井施工图设计第2 项任务,井底车场布置图,第 1 张图14.C1001GK-116-1为矿井改扩建初步设计第1项任务,副井井筒,第1 张图;15.采矿CAD的工作界面主要由标题栏、下拉菜单栏、工具栏、作图窗口、坐标、坐标系图标、滚动条、命令行窗口和状态栏等组成;16.思考与练习题：2、3、4、7;第二章框图投影的基本知识1.投影线相互平行的投影方法称为平行投影法2.投影线相互平行,并且与投影面垂直的投影方法,称为正投影法;3.正投影法具有哪些性质4.标高投影的应用：点的标高投影,线的标高投影,平面的标高投影；5.直线的要素及相互之间的关系：平距、高差、倾角、坡度；6.标高内插法;7.判断空间二直线的位置关系；平行、相交、交错；8.平面的三要素：走向、倾向、倾角；9.已知点的标高投影,求平面标高投影的作图方法；10.判断两平面的相互位置关系；11.判断空间直线与平面的相互位置；12.课堂练习题13.思考与练习题：2、3、4、6、7;第三章井田区域地形图1.地形图的识读；2.地形图的应用：确定地面某点的高程；确定某点的坐标；确定直线的水平长度、坡度、倾斜长度、坐标、方位角；3.绘制已知方向的剖面图；4.思考与练习题2第四章煤矿地质图1.煤矿地质图件主要有：井田地形地质图、钻孔柱状图、综合柱状图、煤岩层对比图、垂直地质剖面图、水平地址切面图、煤层地板等高线图和煤层立面投影图等；2.不同高程的水平面与煤层底板的交线称为煤层底板等高线；3.煤层底板等高线图在矿井设计、建设、生产各阶段有何用处4.煤层的产状要素同平面的要素；5.单斜构造在煤层底板等高线上有何表现6.褶曲在煤层底板等高线图上的表现7.断层的产状要素同平面的要素；8.断层在煤层底板等高线图的表现；9.煤层底板等高线图的应用：了解煤层产状要素；计算空间资源储量；进行矿井设计；10.如何计算煤层的真面积11.如何确定煤层的平均厚度12.井田地形地质图有何用处13.常见地质构造在地形地质图上的表现：单斜构造、褶皱构造、断层;14.沿某个方向竖直向下将地壳切开,图上反映该剖面上的煤、岩层情况及构造形态的图件称为地质剖面图；15.地质剖面图主要反映哪些内容16.根据煤层底板等高线编制剖面图；17.在井田范围内,设想用一定标高的水平面将大地水平切开,反映该水平切面上全部地质情况及井巷工程分布等内容的图件称为水平切面图;18.水平切面图主要反映哪些内容19.不同地质构造在水平切面图上有何表现20.综合柱状图反映哪些内容21.在煤层层数较多、稳定性较差、构造复杂的矿区,煤岩层对比图就更加重要;第五章采掘工程设计图1.井田开拓方式图主要反映哪些内容2.识读图5-6写出识读报告;图5-6 所示为某井田开拓方式平面图,比例尺为1：5000 箭头为指北方向,井田内地质构造简单,煤层赋存稳定,煤层走向大致为12°,倾向210°,煤层厚度平均 5.6m;该井田采用立井多水平开拓方式,划分为3个阶段,阶段垂高分别为160m、155m、135m;设立2个开采水平,水平标高分别为-210m、-365m,回风水平标高为-50m;第一、第二阶段各划分4个采区,第三阶段划分为3个采区;井田内开采顺序自上而下,从井田中央向井田边界开采,两个采区同时生产;3.识读图5-9写出识读报告;思考与练习题1一、选择题每小题2分,本题共10分,阅卷得分1．作为一个煤矿工程技术人员,必须掌握矿图的基本知识,具备D矿图的能力;A 识读B 应用C 绘制D以上都对2．通过地球上某一点的铅垂线和赤道平面所成的夹角,称为该点的B;A 经度B纬度C方位角D无法确定3．图1所示底板等高线图所表现的地质构造是C;A 穹窿B洼地C构造盆地D向斜4．某矿图的编号为C1003GK-116-1,该图是B图1A 井底车场布置图B 矿井改扩建初步设计图C 第116张图D 选煤厂可行性研究图5．图2所示煤层等高线图中,AB为+210m水平轨道大巷穿过煤层的情况,则大巷在C遇到断层A C点B D点C E点D F点二、正误判断题每小题2分,本题共10分,阅卷得分1、在煤层层数较多、稳定性较差、构造复杂的矿区,煤岩层对比图比底板等高线图更为重要;√2、煤层倾角发生变化时,表现为煤层底板等高线之间的水平距离的变化,平距越大,倾角越大；反之,平距越小,图2表示煤层倾角越小; ×3、绘制技术图样时,应优先采用GB/T14689-93技术制图图纸幅面和格式规定的基本幅面,必要时也允许选用规定的加长幅面; √4、在井田范围内,设想用一定标高的水平面将大地水平切开,反映该水平切面上全部地质情况及井巷工程分布等内容的图件称为水平剖面图; ×5、在井上下对照图上,某一点的开采深度可通过该点地面标高和煤层底板标高相减求得; √三、读图填空题每空2分,本题共20分阅卷得分1、下图为某井田开拓方式平面图,比例尺为1:5000,箭头为指北方向,井田内地质构造_简单_,煤层赋存稳定,该井田采用_立井多水平开拓方式,划分为___3___个阶段,设立2个开采水平,水平标高分别为___-210m________、_____-365m______;第三个阶段划分为3个采区;2、下图为某矿局部地区井上下对照图及I、II、II剖面,在井下_-20~-60m__和____-60~-102m等高线间布置了二个采煤工作面,γ是上山移动角,与煤层厚度、_开采深度_、覆盖岩层性质有关,通过A、B、C三点的虚线是_地表受岩层移动影响的范围_,井下开采__不会__危及黄庄的安全;四、简答题每小题10分,本题共20分阅卷得分1. 简述如何确定块段内煤层的真面积;每个要点2分,共6分答：1在划分的每个块段内,先计算煤层的平均倾角;2在底板等高线图上,计算出每个块段水平投影面积S；3将每个块段的水平投影面积S’换算成煤层真面积S参与计算资源储量;2.综合柱状图反映哪些内容每个要点2分,共8分答：综合柱状图反映的主要内容包括地层单位及代号、地层厚度最大厚度、最小厚度和平均厚度,各地质时期岩性组成及地层接触关系,煤层、标志层、含水层和有益矿层的层位、厚度、层间距,岩浆岩体的侵人层位等;3.什么是采掘工程平面图有何用途每个要点2分,共6分答：采掘工程平面图是将开采煤层或开采分层内的实测地质清况和采掘工程情况,采用正投影的原理,投影到水平面上,按一定比例尺绘制出的图件;从采掘工程平面图上,可以了解煤层产状变化、地质构造特征以及煤层的采掘情况;五、计算题本题20分阅卷得分1.图中量的A点到a1和a2的距离分别为55mm和50mm,AB的长度为250mm,B点低于A点25m,求A点的坐标和AB的实际倾斜长度和坡度;解：图中比例为1:1000,即1mm表示1m2分①A点的纬距X=3831700+55=38317552分经距Y=6592300+50=65923502分②AB 的水平长度：250m 2分实际倾斜长度：2.2512525022=+m 2分坡度为25/250= 2分2.在比例尺为1:5000的图中,直线 AB 的标高投影为a 63b 26,两端高程分别为 63m 与26m ,投影的水平长度为90m,试用解析法求出A 点到该直线上40m 标高位置的图上距离;解：首先求出每米高差的平距d 1:2分求出其间高程为40m 的点距a 63水平长度应为：63-40×=55.89m2分比例尺为1:5000, 图上距离1mm 代表5m,2分a 63到40m 标高位置的图上距离为：5=11.178mm2分六、绘图题本题共20分阅卷得分1、已知三点的坐标为 A 9、2、80 、B 6、11、40、C 2 、1、60括号内的三个数为平面坐标x 、y 及高程值,单位为m ,求三点所定平面的标高投影;本题10分2、作出图中AB 方向的剖面;本题10分思考与练习题2一、选择题每小题2分,本题共10分1．右图中是AB 、CD 和EF 三条直线的标高投影,则直线A 的关系是平行的A AB 与CD B AB 与EFC EF 与CD D 不能确定2．左图中是平面的标高投影图,比例尺为1：2000,试判断图中P1和P2平面的相互位置关系是AA 平行B 相交C交错D无法确定3．关于井筒方位角α的标注,D是错误的;A BDC4．某矿图的编号为C1003-121-1,该图是AA 井底车场布置图B 矿井施工图C 第121张图D 改扩建设计图5．由矿图中测得线段AB的长度为25cm,比例为1:2000,则其实际水平长度是DA 250mmB 250mC500mm D 500m二、正误判断题每小题2分,本题共10分1、地形地质图是地形图和地质图重叠在一起绘制而成的,主要反映井田范围内地层、地质构造和地物、地质等情况;√2、采区巷道布置图是将采区巷道布置投影到竖直面上绘制出的图件;×3、井田开拓方式图按投影原理可分为正投影井田开拓方式图及井田开拓方式立体示意图;√4、综合柱状图是根据井田范围内全部钻孔资料和实测剖面资料,经过全面分析,将各岩层的平均真厚度,按照地层时代的先后生成顺序自上而下排列起来绘制成的柱状图件;√5、井巷工程施工图是为各项单位井巷工程施工而绘制的图件√三、填空题每空2分,本题共20分阅卷得分1、下图为某矿带区巷道布置图,按照图中所示,工作面煤炭运输路线为__工作面→13→3→5→6→7→1__,带区煤柱宽度为__15_m,图中标号15是__掘进工作面_,东部断层最大落差为,是__逆_断层;2、下图为综合机械化采煤工作面布置图,其回采工作面长度为___152__m,最小控顶距为,作业方式采用__三八制_,超前支护长度为__20m__,工作面运输巷宽度为;四、简答题本题共20分1、井上下对照图有哪些方面的应用每个要点2分,共8分①确定地表移动范围；②确定井下开采深度；③考虑铁路下、建筑物下和水体下采煤的问题；④确定钻孔位置;2、煤层底板等高线图在设计、建设和生产阶段起到了什么作用每个要点2分,共12分① 在矿井设计阶段,煤层底板等高线图是选择矿井工业场地位置、确定井田开拓方式和开采水平的划分、布置大巷、布置采区等都离不开的重要资料;② 在矿井建设阶段,是指导井巷工程施工的主要依据之一;③ 在矿井生产阶段,是控制煤量、布置开拓巷道及采煤工作面、编制生产计划以及安排采掘生产的重要依据; ④ 在安全管理工作中,分析预测瓦斯富集部位、老窑积水部位,地下含水层的危害程度；⑤分析煤层顶底板的稳定程度；⑥为制定瓦斯抽放、老窑积水排放和地下水疏放等方案提供依据;五、计算题本题20分如图所示,比例尺为l ：5000,已知B 点高程为202m,标注长度为测的图纸上尺寸单位mm,按图完成以下作业： ① 求出A 点的坐标和高程；② 求出直线AB 的水平长度和实际倾斜长度；③ 求出直线BA 的方位角和坡度；解：①A 点的纬距X=3739500+×5000/1000=2分经距Y=+×5000/1000=.12分高程Z=140m ；2分②AB 的水平长度：×5000/1000=2分高差：202-140=62m 2分实际倾斜长度：3.9806235.97822=+m 4分③AB的方位角：51°+180°=231°3分坡度：62/=3分六、绘图题本题共20分1、图中是平面P及直线AB、CD的标高投影图,比例尺为1：2000;①求直线AB上的整数高程点等高距为10m；②试判断各直线和平面的关系,如相交,求出直线和平面的交点;解：①见图②AB与平面P相交,交点高程为35；CD与平面P平行；2、下图所示为某煤层底板等高线图,沿＋210m水平开掘AB方向的岩石平巷,标出该巷道遇煤点和遇断层点的位置,并说明哪些巷道在煤层的顶板还是底板;本题共12分解：如图,作+210m等高线,连接断煤交线与+210m等高线交点得到+210m断层面；E点为遇断层点,C、D、F 为遇煤层点;AB与+210等高线交点为CDEF,AC、FB、DE在煤层顶板,CD和EF在煤层底板中;3、如图所示为某矿煤层底板等高线图,作沿剖面线I一I方向的剖面示意图,标出-220m见煤交点;8分。

地质测量图绘制细则第一章地质测量图基本要求一、矿图种类生产（建设）矿井必须具备8种基本矿图、4种测量专用图、6种地质专用图、6种水文地质图、4种资源储量管理图、4种其他必备矿图等32种必备图纸，主要包括：（一）基本矿图1.采掘工程平面图（1：2000、1：5000）2.井上下对照图（1：5000）3.井田区域地形图（1：5000）4.工业广场平面图（1：1000）5.井底车场平面图（1：500）6.主要巷道平面图（1：2000）7.主要保护煤柱图（1：2000）8.井筒断面图（1：1000）（二）测量专用图1.井上、下测量控制网图（1：5000）2.竖井井筒十字中线点平面图（1：500～1：2000）3.地表及岩移观测站平面图（1：2000～1：5000）4.采煤沉陷综合治理图（1：2000～1：5000）（三）地质专用图1.矿井地质地形图（或基岩地质图）(1：5000)2.矿井煤系地层综合柱状图(1：200或1：500)3.矿井地质剖面图(1：2000)4.矿井煤岩层对比图(1：200或1：500)5.矿井水平地质切面图(1：5000)6.构造纲要图(1：5000)（四）水文地质图1.矿井综合水文地质图（1：5000）2.矿井充水性图（1：2000或1：5000）3.矿井综合水文地质柱状图(1：200或1：500)4.矿井水文地质剖面图(1：2000)5.矿井涌水量与各种相关因素关系曲线图（1：500或1：1000）6.井上下防治水系统图（1：2000或1：5000）（五）资源储量管理图1.矿井可采煤层底板等高线及储量计算图(1：2000～1：5000)2.采区储量计算图(1：1000或1：2000)3.分煤层"三量"及损失量计算图（1：2000）4.工作面损失量计算图(1：1000)（六）其它必备矿图1.矿井开拓系统平面图（1：10000或1：50000）2.水平延深及采区设计图（1：1000～1：5000）3.外部资源勘查设计图（1：2000～1：10000）4.矿井瓦斯地质图（1：2000～1：5000）二、绘制基本要求（1）线条均匀，圆滑，接头吻合，点线、虚线间隔大小一致，平行线间距相等。

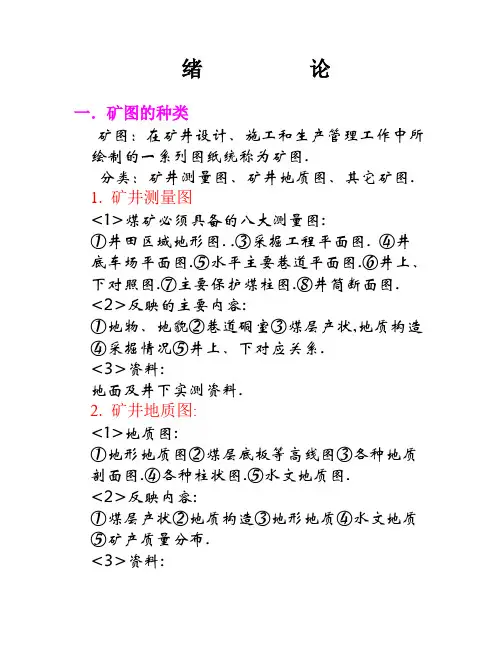

绪论一．矿图的种类矿图：在矿井设计、施工和生产管理工作中所绘制的一系列图纸统称为矿图.分类：矿井测量图、矿井地质图、其它矿图.1. 矿井测量图<1>煤矿必须具备的八大测量图:①井田区域地形图. .③采掘工程平面图. ④井底车场平面图.⑤水平主要巷道平面图.⑥井上、下对照图.⑦主要保护煤柱图.⑧井筒断面图.<2>反映的主要内容:①地物、地貌②巷道硐室③煤层产状,地质构造④采掘情况⑤井上、下对应关系.<3>资料:地面及井下实测资料.2. 矿井地质图:<1>地质图:①地形地质图②煤层底板等高线图③各种地质剖面图.④各种柱状图.⑤水文地质图.<2>反映内容:①煤层产状②地质构造③地形地质④水文地质⑤矿产质量分布.<3>资料:①勘探资料②生产资料.测量图与地质图的关系:测量图是基础,地质图进一步说明.3. 其他矿图:巷道布臵图、各种系统图、电气设备分布图、安监装备布臵图、避灾线路图、这些基本上都是在采掘工程平面图的基础上绘制.二.学习《矿图》意义.了解矿图绘制的基本原理,熟悉矿图的基本内容、掌握识读、绘制矿图的基本技能、使用矿图的基本方法.开采设计、科学管理、指挥生产、生产计划.三.《矿图》课程的任务及与其他课程的关系.掌握矿图的识读、绘制和应用的基本知识和技能.联系密切,相互促进.第一章矿图的基本知识第一节基本规定一. 图纸幅面:煤矿图纸分幅一般为自由分幅,不统一编号. 在规定的图签中写出.图签格式.二. 比例尺1. 概念:比例尺:图上线段长度与实际相应水平距离之比称为比例尺.比例尺=图上线段长度/实际相应水平距离注意：①分子、分母单位应一致②分子为1分母为整数.2.种类<1> 数字比例尺.用数字表示的比例尺｛比例式1：2000 分式1/2000比例尺的分母越小比例尺越大；分母越大，比例尺越小。

矿图常用比例尺：1：500 1：1000 1：2000 1：5000（2）图示比例尺用图表示的比例尺3．比例尺的用途（1）根据图上长度求实际相应的长度（2）根据实际长度求图上相应长度注意：①由图上距离求实际距离用乘法；②由实际距离求图上距离用除法。

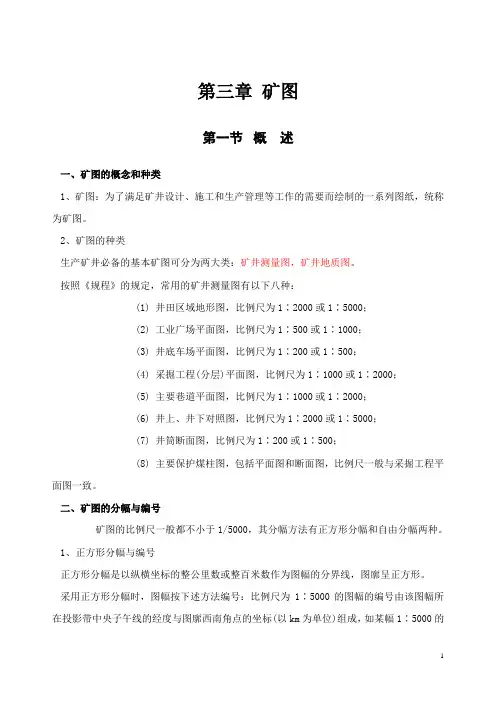

第三章矿图第一节概述一、矿图的概念和种类1、矿图：为了满足矿井设计、施工和生产管理等工作的需要而绘制的一系列图纸，统称为矿图。

2、矿图的种类生产矿井必备的基本矿图可分为两大类：矿井测量图，矿井地质图。

按照《规程》的规定，常用的矿井测量图有以下八种：(1) 井田区域地形图，比例尺为1∶2000或1∶5000；(2) 工业广场平面图，比例尺为1∶500或1∶1000；(3) 井底车场平面图，比例尺为1∶200或1∶500；(4) 采掘工程(分层)平面图，比例尺为1∶1000或1∶2000；(5) 主要巷道平面图，比例尺为1∶1000或1∶2000；(6) 井上、井下对照图，比例尺为1∶2000或1∶5000；(7) 井筒断面图，比例尺为1∶200或1∶500；(8) 主要保护煤柱图，包括平面图和断面图，比例尺一般与采掘工程平面图一致。

二、矿图的分幅与编号矿图的比例尺一般都不小于1/5000，其分幅方法有正方形分幅和自由分幅两种。

1、正方形分幅与编号正方形分幅是以纵横坐标的整公里数或整百米数作为图幅的分界线，图廓呈正方形。

采用正方形分幅时，图幅按下述方法编号：比例尺为1∶5000的图幅的编号由该图幅所在投影带中央子午线的经度与图廓西南角点的坐标(以km为单位)组成，如某幅1∶5000的图，所在投影带中央子午线的经度为117°，图廓西南角点的坐标为x=20 km，y=60 km，则该幅图的编号为：117°-4426-548。

比例尺为1∶2000至1∶500的图的编号是在1∶5000的图的基础上进行的：1∶2000的图的编号是在其所在的1∶5000的图的编号后加甲、乙、丙、丁（或Ⅰ、Ⅱ、Ⅲ、Ⅳ；1∶1000的图是在其所在1∶5000的图的编号后加1、2…16；1∶500的图是在其所在1∶5000的图幅编号后加(1)、(2)、（3)…(64)。

如下所示。

2、自由分幅与编号在实际应用中，大部分矿图都是采用自由分幅的方法，即图幅的大小可自由选定，坐标格网线可与图边斜交。

矿图的种类
矿图根据其成图的工艺不同，分为原图、底图和蓝图（复印图）
1.原图：指利用直接或间接获取的地质测量数据资料，用人工或机械的方法直接展绘（或加绘）在规定的纸基上，符合规定要求的图纸。

（现已改电子版图）
2．底图（二底图）：指用人工或光学复照等方法，直接利用原图描绘或翻印的透明图纸。

它的作用是用来蓝晒或复印。

（现已取消）
3 ．蓝图（复印图）：指利用底图翻晒（印）的图纸。

（现已取消）
矿图根据其用途不同，分为基本矿图、专用矿图和日常用图。

1.基本矿图：指反映煤矿基本采掘情况、井（坑）上下重要自然要素、生产设施的位置及其相互几何关系，用以指挥生产（建设）活动所必须的图纸。

2．专用矿图：指主要供地测及其它部门掌握和分析有关地测资料而绘制的图纸。

3.日常用图：指专门绘制的、日常生产和正常业务活动所需要的图纸。

《煤矿地质测量图例》实施补充规定中只规定了基本矿图和专用矿图的基本要求，未列入的其它矿图，按有关规程要求和实际需要绘制。

矿图备查制度一、总则为了加强矿山企业的安全管理，确保矿图资料的完整性和准确性，提高矿图使用效率，根据《中华人民共和国矿山安全法》和《矿山安全监察条例》等法律法规，结合我国矿山企业的实际情况，特制定本矿图备查制度。

二、矿图分类矿图分为以下几类：1. 地质图：包括区域地质图、矿区地质图、矿床地质图、矿体地质图等。

2. 测量图：包括控制测量图、地形测量图、矿区测量图、矿井测量图等。

3. 矿井图：包括矿井平面图、矿井剖面图、矿井巷道图、矿井通风图等。

4. 采矿图：包括采矿平面图、采矿剖面图、采矿横断面图、采矿竖井图等。

5. 安全图：包括安全设施图、安全警示图、应急预案图等。

三、矿图管理1. 矿图管理实行专人负责制，指定一名矿图管理员负责矿图的收集、整理、保管、更新和提供使用等工作。

2. 矿图管理员应当具备一定的矿山地质、测量、采矿和安全等方面的知识，能够正确理解和使用矿图。

3. 矿图应当使用统一的图例和符号，矿图的编制应当符合国家相关标准和规定。

4. 矿图的更新应当及时，对于矿井巷道、采矿区域、安全设施等发生变化时，应当及时更新矿图。

5. 矿图的保管应当安全可靠，防止矿图的丢失、损坏和篡改。

四、矿图使用1. 矿图的使用应当严格按照国家相关法律法规和矿山企业的管理制度进行，未经授权不得擅自使用矿图。

2. 使用矿图的人员应当具备一定的矿山地质、测量、采矿和安全等方面的知识，能够正确理解和使用矿图。

3. 使用矿图时，应当认真核对矿图的版本和日期，确保使用的是最新的、准确的矿图。

4. 使用矿图时，不得在矿图上进行涂改、标记和划线等行为，不得损坏矿图。

五、矿图备查1. 矿图备查是指将矿图按照一定的方式进行整理、编号和归档，以便于查询和使用。

2. 矿图备查应当使用统一的格式和编号，便于查找和管理。

3. 矿图备查应当定期进行，对于矿图的更新、使用和保管等情况进行记录和统计。

4. 矿图备查应当建立完善的档案管理制度，对矿图的来源、编制、使用和保管等情况进行详细的记录和归档。

矿图的名词解释在矿业领域中常常涉及到矿图这一概念，那么什么是矿图呢？矿图指的是以图示的方式呈现出矿产资源分布、矿井布局和矿井开采情况等信息的一种地质图。

矿图是矿山勘探、开采和管理等过程中必不可少的工具，有助于矿山企业做出科学决策，合理规划和布局矿区开发。

矿图的制作通常需要从地质勘探和测量中获得的各种数据，例如地质构造、矿产类型、矿床规模、矿体赋存形式等。

这些数据通过测量和勘探的手段获取，然后将其整理和加工，最终制作成矿图。

制作矿图的过程需要对地质数据进行处理和分析，使用地质软件将数据可视化并呈现在地图中。

矿图的内容包括矿山地质构造、矿区地貌、矿床产状、矿层分布、岩性特征、矿体展布等信息，这些信息有助于矿山企业进行矿产资源评估和开采管理。

同时，矿图还能反映出采矿区域的地质环境、矿山设施以及地表运动变化等，为矿区的管理和环境保护提供依据。

矿图的制作包括以下几个主要步骤：首先，对矿区进行地质测量和勘探，获取各类地质数据；其次，将测量和勘探得到的数据进行整理和处理，建立地质数据库；然后，使用地质软件对数据进行可视化和绘图，制作出矿图；最后，对矿图进行校验和修订，确保准确性和可靠性。

除了传统的纸质矿图外，现在还出现了数字化矿图。

数字化矿图使用计算机和地理信息系统（GIS）技术进行制作，具有更高的精度和更好的可视化效果。

数字化矿图不仅能够显示地理位置和地形地貌信息，还能够实现数据查询、分析和模拟等功能，有助于提高矿山企业的生产效率和资源利用率。

矿图在矿山勘探和开采过程中的作用不可忽视。

矿图不仅是矿山企业决策和规划的重要参考，还是矿山管理和环境保护的基础工具。

通过矿图的制作和应用，矿山企业能够更好地了解矿井布局、矿床形态和矿体展布等信息，从而科学规划开采方案，提高矿山开采效率，降低环境污染。

总之，矿图是一种以图示方式呈现矿产资源分布、地质构造和矿井开采情况等信息的地质图。

矿图通过整理和加工地质数据，利用地质软件将数据可视化，并呈现在图上。
