∙教程一简明教程生成如下所示工程图。
工程图包含多个视图、中心线、中心符号、以及尺寸。
打开：<安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。
一. 生成新工程图（Creating a New Drawing）1.单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。
SolidWorks 生成工程图并开始放置模型视图的过程。
2.单击标准工具栏上的选项。
3.在系统选项标签上，选择工程图、显示样式。
4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。
5.在PropertyManager 中：∙在方向下选择*上视。
∙在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager 在您放置正交模型视图时自动开始。
∙在显示样式下单击消除隐藏线。
6.将指针移到图形区域，然后单击来放置视图。
7.在PropertyManager 中，单击。
二. 生成剖面视图（Creating a Section View）∙单击工程图工具栏上的剖面视图。
∙将指针移动到压力盘的外边线上，直到中心点出现。
∙将指针移动到盘的中心点上面。
∙单击来开始剖切线。
∙将指针直接移动到盘之下。
∙单击来结束剖切线。
∙将指针移到右面来放置视图并单击来结束。
∙在剖切线下选择反向以反转剖面视图的方向。
∙单击。
三. 生成局部视图（Creating a Detail View）1.单击工程图工具栏上的局部视图。
2.在剖面视图上移动指针然后单击来放置局部圆的中心。
3.移动指针来定义局部圆并单击来结束。
∙移动指针来放置局部视图，然后单击来添加视图。
∙单击标准工具栏上的保存。
∙接受默认文件名称，然后单击保存。
∙如果提示保存参考的模型也保存零件，单击是。
四. 生成等轴测视图（Creating an Isometric View）1.单击工程图工具栏上的模型视图。

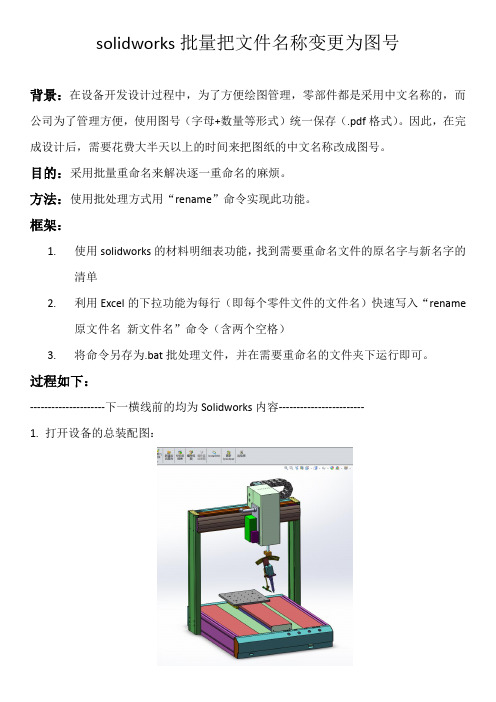

solidworks批量把文件名称变更为图号背景：在设备开发设计过程中，为了方便绘图管理，零部件都是采用中文名称的，而公司为了管理方便，使用图号（字母+数量等形式）统一保存（.pdf格式）。
因此，在完成设计后，需要花费大半天以上的时间来把图纸的中文名称改成图号。
目的：采用批量重命名来解决逐一重命名的麻烦。
方法：使用批处理方式用“rename”命令实现此功能。
框架：1.使用solidworks的材料明细表功能，找到需要重命名文件的原名字与新名字的清单2.利用Excel的下拉功能为每行（即每个零件文件的文件名）快速写入“rename原文件名新文件名”命令（含两个空格）3.将命令另存为.bat批处理文件，并在需要重命名的文件夹下运行即可。
过程如下：---------------------下一横线前的均为Solidworks内容------------------------1.打开设备的总装配图：2.插入材料明细表：方法：点击上方的“材料明细表”命令（2014版工作区为默认模式）——在“材料明细表类型”中选择“仅限零件”——打勾确认——确定——空白处单击——材料明细表建好。
3.另存材料明细表：方法：在材料明细表上单击右键——选择“另存为”——选择保存类型为“Excel”——选择好路径后点击“保存”——完成材料明细表的建立。
注：本人的材料明细表已进行了个人设置，包含了图纸的名称与图号，若没有包含的，可以自己添加。
方法：把鼠标移到材料明细表的某一列上方一点——当指针变成向下的箭头时，单击右键——选择“插入”——“右列”（左列）——在列属性中的“属性名称”第二个下拉选择“名称”（只有第一个下拉为“自定义属性”时才会出现第二个下拉）或第一个下拉选择“零件号”——至此完成了列的新增4.整理材料明细表打开刚才保存的Excel文件，通过Excel排序功能，把有图号的零件整合到一起（也可以一个个删除没有图号的零件），也可增加组件的图号（在本次第2步产生的材料明细表是没有组件的，若想有组件，则需要选择“仅限顶层”或“缩进”）。
SolidWorks 批量处理调用方法SolidWorks 是一款常用的三维建模软件，在使用过程中需要对模型进行各种处理。
本文将介绍 SolidWorks 批量处理调用方法，帮助用户提高工作效率。
下面是本店铺为大家精心编写的3篇《SolidWorks 批量处理调用方法》，供大家借鉴与参考，希望对大家有所帮助。
《SolidWorks 批量处理调用方法》篇1SolidWorks 是一款功能强大的三维建模软件，广泛应用于机械、电子等领域的设计和制造。
在 SolidWorks 中，批量处理调用方法是指通过编写程序或使用插件等工具，将一系列操作同时应用于多个文件，以提高工作效率。
下面将介绍几种 SolidWorks 批量处理调用方法。
1. 批量修改属性SolidWorks 中的零部件有很多属性信息，如重量、体积、图号、代号、版本、数量等。
在制造业企业的标准化工作中，需要对这些属性信息进行批量修改。
利用 SolidWorks 插件 KYTool，可以实现批量修改属性。
具体步骤如下：1. 安装 KYTool。
2. 打开批量修改属性功能窗口。
3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。
4. 在功能面板中切换到第一页，输入新旧属性名称对照。
5. 在功能面板中切换到第二页，输入新旧属性值。
6. 在功能面板中切换到第三页，输入替换前后的字符串。
7. 在功能面板中切换到属性转移页，选择处理范围和处理办法。
8. 单击右下角的开始按钮，程序自动批量操作。
2. 批量添加属性利用 KYTool 插件，可以实现批量添加属性。
具体步骤如下：1. 安装 KYTool。
2. 打开批量修改属性功能窗口。
3. 将要批量添加属性的 SolidWorks 文件或文件夹拖入到文件列表中。
4. 在功能面板中切换到第五页，输入要批量添加的属性和属性默认值。
5. 选择属性已经存在时的处理办法。
6. 单击右下角的开始按钮，程序自动批量操作。
《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|发布者: halfsmoke|查看: 1961|评论: 1
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程
图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，design checker；的批处理工具，task scheduler。
位置分别在：
工具--插件
开始--solidworks工具
替换工程图模板思路：
1，用设计检查工具（design checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task scheduler)运行设计检查，批量替换
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，注意，标准模
个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。
接下来，你就可以运具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
竭诚为您提供优质文档/双击可除sw,批量替换,工程图模板篇一：solidworks-更换文件模板的技巧solidworks更换文件模板的应用技巧——工程图篇摘要:solidworks更换文件模板的应用技巧——工程图篇ict-evanchen陈鑫主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板工程图文件后缀*.slddrw模板后缀*.drwdot一、...solidworks更换文件模板的应用技巧——工程图篇主要内容：一、工程图模板里包括的主要信息二、如何更改已创建的工程图模板一、工程图模版主要构成：1)文档属性2)自定义属性3)图纸格式1)文档属性：供用户创建自定义绘图标准绘图标准各种注解文字比例和文字显示大小单位、精度模型显示线条、线型样式设置图像品质钣金2)自定义属性：摘要自定义配置特定材料明细表数量编辑清单3)图纸格式：自定义工程图图纸格式以符合公司标准工程图图纸格式编辑文本草图线条设定表格位置添加ole对象设置注释自定义图纸大小外观、光源与布景二、如何更改已创建的装配体模板修改打开的工程图模板，设定选项并插入项目等，使工程图信息更灵活更改步骤：步骤1：打开初始工程图步骤2：从外部文件装载文档属性篇二：solidworks工程图模板制作大全本人研究很久，才根据网上的资料，做出了sw的工程图gb标准模板，现分享给大家参考：1.2.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。
（设置相应的名称，材料，作者，重量·····等相关属性）solidworks工程图中的自动明细表(1)标签：solidworks工程图自动明细表分类：技术心得20xx-08-1817:51很多使用toolbox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。
一、前期准备
在工程图模板里面设置格式，步骤如下：
将格式里的内容与将要被替换的零件“文件属性”（内容如下图）名称一一对应，，使得替换后的工程图能自动与零件的这个自定义属性建立联系
格式里的内容建立方法：
建立如下属性（一定要与被替换零件的“文件属性”自定义部份相同，否则会丢东西）
这样就可以了。
再调整下位置与尺寸格式
二、创建DesignChecker文件
注意，多数情况下，点击”编制检查”(“build checks”)后，该界面出现“切换到“的对话框，总之点“重复”或者“切换到“或者等一会儿操作，该对话框就消失了。
再进行操作，“新建”一个工程图的模板，如下图（注意，当这个插件能用后不要轻易关掉）
三、利用TaskScheduler批量修改
四、结果验证
效果：。
s o l i d w o r k s如何批量替换工程图精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-《solidworks正树问答500+》131 如何批量替换工程图模板2014-8-2 22:26|发布者:|查看:1961|评论:摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks 批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecker；还有一个sw的批处理工具，taskscheduler。
位置分别在：工具--插件开始--solidworks工具替换工程图模板思路：1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(taskscheduler)运行设计检查，批量替换你把design checker插件启动后，在工具里，有这么个“设计检查”然后选择编制检查打开设计检查的面板后，选择工程图看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。
接下来，你就可以运行批处理工具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
《solidworks正树问答500+》131 如何批量替换工程图模板
2014-8-2 22:26|?发布者:?halfsmoke|?查看:?1961|?评论:?1
摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...
应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模
板搞的人仰马翻，其实只要替换工程图中的标题栏即可。
用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，
design?checker；还有一个sw的批处理工具，task?scheduler。
位置分别在：
工具--插件
开始--solidworks工具
?替换工程图模板思路：
1，用设计检查工具（design?checker），编制工程图检查模板，用于替换工程图模
板
2，用批处理工具，(task?scheduler)运行设计检查，批量替换?
你把design checker插件启动后，在工具里，有这么个“设计检查”
然后选择编制检查
打开设计检查的面板后，选择工程图
看到上图没，就有了一个“标准模板”的选项。
在这，你就可以定义一个标准模板，
注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文
件，然后一一保存。
接下来，你就可以运行批处理工具了。
在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。
就可以坐等sw处理完所有图纸了。
