常用电工工具及导线材料的选择资料

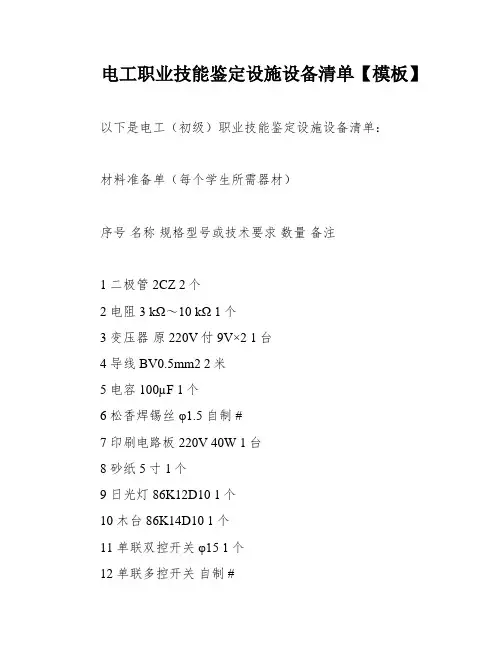

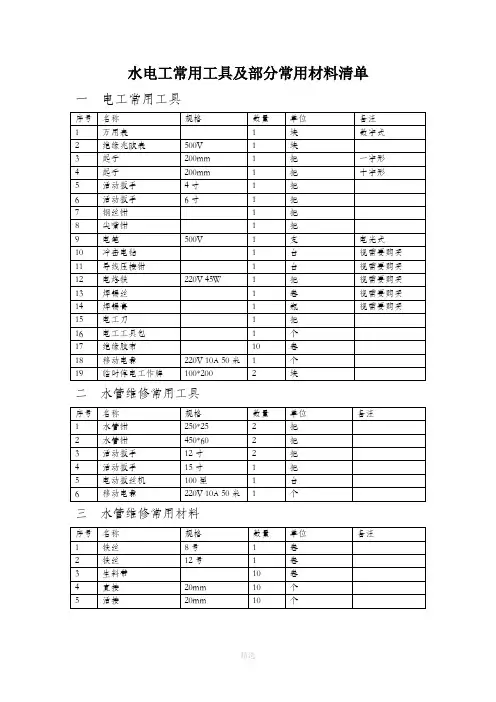

电工职业技能鉴定设施设备清单【模板】以下是电工（初级）职业技能鉴定设施设备清单：材料准备单（每个学生所需器材）序号名称规格型号或技术要求数量备注1 二极管 2CZ 2个2 电阻3 kΩ～10 kΩ 1个3 变压器原220V付9V×2 1台4 导线 BV0.5mm2 2米5 电容 100µF 1个6 松香焊锡丝φ1.5 自制 #7 印刷电路板 220V 40W 1台8 砂纸 5寸 1个9 日光灯 86K12D10 1个10 木台 86K14D10 1个11 单联双控开关φ15 1个12 单联多控开关自制 #13 PVC塑管 8米带配套弯头、接头14 导线各30 BV1.0mm2、BV1.5 mm2 米15 绝缘胶布 500V0.5盘 1块16 灯线 2×0.15/17塑料线 1张17 台虎钳 125~150 1套18 工作台 13001000 1台19 方箱 200200 1个20 划线平台 6001000 1个21 砂轮机 300 1台22 涂料紫色、白粉笔 1台23 电动机三相Y802L－4 1.0kW 1台24 接触器 CJ10－101 1个25 按钮 LA6 5A 4个26 熔断器 RL－15A 3个27 刀开关三极15A 1组28 绑扎线φ1.5 1卷29 二极管 2CZ 2个30 电阻3 kΩ～10 kΩ、300kΩ 各1个31 变压器原220V付9V×2 1台32 导线 BV0.5mm2、BV2.5mm2 各2米33 交流电动机 JSL2 1台34 直流双臂电桥 QJ－44 0.0001－11Ω 1个35 毛坯件铁板A 3 656010、铁板 A 3 404020、45# 千克 1个36 锯条 616015 1支37 直流电动机 Z3－111 1台38 电容50μF 2个39 晶体管 3AX3 1个40 直流稳压电源 WY－21 1个41 低频信号发生器 XFD－6 1台42 电容50μF 2个43 晶体管 3AX3 1个44 低压刀开关 HD－400/3 1个45 记录纸 10张46 电容 0.022µF-20µF 4个47 晶体管 0.22µF 1个48 低压刀开关 3DG 1个49 电阻18 kΩ-1.5 kΩ-10 kΩ 各1个上面是电工（初级）职业技能鉴定所需的设施和设备清单。

电动机控制元器件及电缆的选型如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器口诀：三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

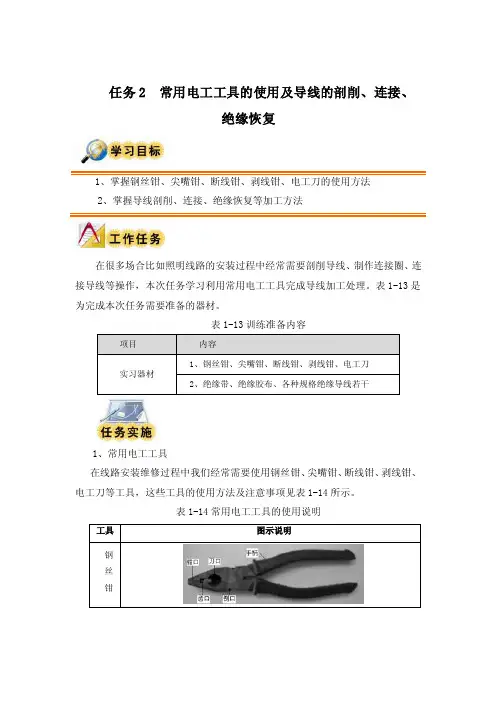

任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作，本次任务学习利用常用电工工具完成导线加工处理。

表1-13是为完成本次任务需要准备的器材。

表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具，这些工具的使用方法及注意事项见表1-14所示。

表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项：4）钳头不可代替锤子作为敲打工具。

尖 嘴 钳使用说明：物体不可过大，用力勿过猛。

断 线 钳使用说明：电线、金属丝及导线电缆。

剥 线 钳使用说明：电工刀使用说明：导线在连接时需要剥削绝缘层，根据不同类型导线选择合适的工具进行加工处理，具体方法见表1-15。

表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。

①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右，用力向线端推削，注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削。

①用钢丝钳切入绝缘层，不能伤及线芯②右手握住钳头，向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把，剥掉绝缘层塑料护套线剥①根据长度横向划一深痕，但不能损②找准芯线中间缝隙，划破保护套层伤芯线绝缘层③向后扳翻护套，用刀齐根切去④在距离护套层10mm处，用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。

花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候，往往需要制作连接圈，以加大连接的牢固度。

电工基本技能一、常用电工工具1、低压试电笔低压试电笔又称低压验电器，是用来检查低压导体或电气设备外壳是否带电的辅助安全用具，其检测的电压范围在60—500V之间。

常用的试电笔外形有钢笔式、旋具式和采用微型晶体管作机芯，用发光二极管作显示的新型数字显示感应测电器。

使用其验电时，手指应触及笔尾的金属体，使氖管小窗背光朝向自己，以便观察。

当带电体与大地之间的电位差超过一定试电笔数值，电笔中的氖泡就能发出橘红色的辉光。

2、螺钉旋具螺钉旋具又称螺丝刀或改锥，主要是用来紧固和拆卸各种螺钉，安装或拆卸电器元件。

螺钉旋具由刀柄和刀体组成。

刀柄有木柄、塑料和有机玻璃等制成。

刀口形状有“一”字槽和“十”字槽两种。

电工用螺钉旋具的刀体部分一般有绝缘管套住。

螺钉旋具3、电工钳电工钳又称钢丝钳、钳子，由钳头和钳柄组成，钳头包括钳口、凿口、刀口和侧口；钳柄上套有额定工作电压500V的绝缘套管。

电工钳是一种夹钳和剪切工具。

常用来剪切导线、绞弯导线、拉剥电线绝缘层和紧固及拧松螺钉。

使用电工钳时，刀口应转向自己面部。

钳头不可代替锤子作为敲打工具使用。

电工钳4、尖嘴钳尖嘴钳是由尖头、刀口和钳柄组成。

电工用尖嘴钳在钳柄套有额定电压500V的绝缘套。

尖嘴钳由于头部较尖，适用于狭小空间的操作使用。

尖嘴钳5、剥线钳剥线钳由刀口、压线口和钳柄组成。

剥线钳的钳柄上套有额定工作电压500V的绝缘套管。

剥线钳用于剥除线芯截面为6mm2 以下塑料或橡胶绝缘导线的绝缘层。

剥线钳的刀口有0.5～3mm的多个直径的切口,以适应不同规格的线芯剥削。

在使用时注意将导线放在大于线芯直径的切口上切削，以免切伤线芯。

6、活扳手剥线钳活扳手，又称扳手，它由头部和柄部构成。

头部又由定、动扳舌以及蜗轮和轴销构成，旋动蜗轮以及调节扳口大小。

活动扳手在紧固大螺母时，一般不可反用或用钢管加长柄施力，以免损坏扳唇；不应将活动扳手作为撬杠或锤子使用。

活扳手7、电工刀电工刀是用来剖削和切割电工器材的常用工具，有普通式和三用式两种。

项目二电工基本操作的技能任务一常用电工工具的使用与正确选择专用电工工具2.1.1钢丝钳和尖嘴钳的使用一、钢丝钳的使用1．钢丝钳钢丝钳主要用于剪切、绞弯、夹持金属导线，也可用作紧固螺母、切断钢丝。

其结构和使用方法，如图3-7 所示。

电工应该选用带绝缘手柄的钢丝钳，其绝缘性能为500V 。

常用钢丝钳的规格有150mm、175mm和200 mm三种。

2．使用钢丝钳时应该注意以下几个方面：（1）在使用电工钢丝钳以前，首先应该检查绝缘手柄的绝缘是否完好，如果绝缘破损，进行带电作业时会发生触电事故。

（2）用钢丝钳剪切带电导线时，即不能用刀口同时切断相线和零线，也不能同时切断两根相线，而且，两根导线的断点应保持一定距离，以免发生短路事故。

（3）不得把钢丝钳当作锤子敲打使用，也不能在剪切导线或金属丝时，用锤或其他工具敲击钳头部分。

另外，钳轴要经常加油，以防生锈。

二、尖嘴钳的使用尖嘴钳的头部尖细，适用于在狭小的工作空间操作。

主要用于夹持较小物件，也可用于弯绞导线，剪切较细导线和其他金属丝。

电工使用的是带绝缘手柄的一种，其绝缘手柄的绝缘性能为500V ,其外形如图3-8所示。

图3-8尖嘴钳尖嘴钳按其全长分为130mm、160mm、180mm、200mm四种。

尖嘴钳在使用时的注意事项，与钢丝钳一致。

2.1.2常用导线绝缘层的剖削工具一、电工刀电工刀主要用于剖削导线的绝缘外层，切割木台缺口和削制木桦等。

其外形如图3 - 9所示。

在使用电工刀进行剖削作业时，应将刀口朝外，剖削导线绝缘时，应使刀面与导线成较小的锐角，以防损伤导线；电工刀使用时应注意避免伤手；使用完毕后，应立即将刀身折进刀柄；因为电工刀刀柄是无绝缘保护的，所以，绝不能在带电导线或电气设备上使用，以免触电。

二、剥线钳剥线钳是用于剥除较小直径导线、电缆的绝缘层的专用工具，它的手柄是绝缘的，绝缘性能为500V 。

其外形如图3-10所示。

图3-9电工刀图3-10 剥线钳三、剪线钳便携式机械剪线钳，具有结构独特，外观新颖、可随意进刀或退刀，操作灵便，是切割导线、圆钢，剪切钢的最佳工具。

常见导线材料和接线方法一、常用电工材料1.常用绝缘电线的分类与应用是什么？常用绝缘电线有铜导线和铝导线。

铜导线的电阻率比铝导线的小，焊接性能和机械强度比铝导线好，因此它常用于档次要求较高的场合。

铝导线密度比铜导线小，而且资源丰富，价格较铜低廉，因而应用范围更广。

导线有单股和多股两种，一般截面积在6mm2及以下为单股线；截面积在10mm2及以上为多股线。

多股线是由几股或几十股线芯绞合在一起形成一根的，有7股、19股、37股等。

导线还分裸导线和绝缘导线，绝缘导线有电磁线、绝缘电线、电缆等多种。

常用绝缘导线在导线线芯外面包有绝缘材料，如橡胶、塑料、棉纱、玻璃丝等。

2.电线电缆产品的类型及特征是什么？（1）裸电线及裸导体制品裸电线及裸导体制品的特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等。

加工工艺主要是压力加工，如熔炼、压延、拉制、绞合等。

此类型产品主要用在城郊、农村的用户主线、开关柜等。

（2）电力电缆电力电的缆特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡胶电线电缆。

加工工艺主要有拉制、绞合、绝缘挤出（绕包）、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

此类产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V至500V及以上）。

（3）电气装备用电线电缆电气装备用电线电缆的特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

（4）通讯电缆及光纤此类产品结构尺寸通常较小而且均匀，制造精度要求高。

（5）电磁线（绕组线）主要用于各种电机、仪器仪表等。
