装配式钢结构建筑体系简介引言装配式建筑作为一种新的建筑体系，在绿色建筑、节能环保、高效建造等领域都有着广泛应用。
其中，装配式钢结构建筑体系因其结构简单、施工方便等优点，成为目前最受欢迎的一种装配式建筑体系之一。
本文将对装配式钢结构建筑体系进行简要介绍。
装配式建筑体系简介装配式建筑体系是指在工厂内精确加工制造出各种建筑构配件及相关装配件，再将其运送到建筑现场进行现场安装的建筑体系。
相比于传统建筑方式，装配式建筑具有施工速度快、质量稳定、污染少等优点。
目前，装配式建筑已经被广泛应用于住宅、商业、工业等各个领域。
钢结构建筑体系特点钢结构建筑是指由钢材制作的梁、柱、框架、承板等构件组成的建筑结构体系。
装配式钢结构建筑是将钢结构与装配式建筑体系相结合，形成一种新的建筑体系。
装配式钢结构建筑体系具有如下特点：轻量化钢结构建筑由于钢材质量轻、强度高，其自重相对比较小，所以可以使用较少的材料来建造建筑。
装配式钢结构建筑采用预制构件，也同样减少了建筑物重量。
施工简便钢结构建筑件在厂房内先预制制成，然后运输到现场进行组装和拼接。
相比于传统的钢结构施工方式，装配式钢结构建筑施工方便。
可重复使用装配式钢结构建筑体系中的预制构件可以重复使用，不仅减少了浪费，还降低了生产和建造成本。
在拆解时，这些预制构件可以被拆卸下来，用于其他建筑的生产和施工。
可靠的耐久性钢结构建筑可以有效地抵御各种自然灾害，比如地震、风暴、洪水等，同时具有防火、防盗等功能。
钢结构本身耐腐蚀、不受潮湿、腐蚀、虫蛀的侵害，这些特点保证了建筑物的使用寿命。
环保节能装配式钢结构建筑采用的材料可回收再利用，不仅节约原材料，而且减少了建筑垃圾和破坏土地的负面影响。
另外，在节能方面，装配式钢结构建筑采用的墙体、屋顶等部分加入了一些保温材料，从而提高了建筑的保温性能。
装配式钢结构建筑体系的优势在于它能够提高施工速度、建筑质量和环保性能，又降低了建筑成本。
因此，越来越多的人将其视作未来建筑的发展趋势。
装配式钢结构介绍背景装配式钢结构作为一种新兴的建筑结构形式，随着我国经济不断的发展和城市化的进程，逐渐成为中国建筑市场上的一种热门产品。
装配式钢结构具有可重复利用、绿色环保、施工快捷等特点，被广泛应用于厂房、仓库、体育馆等大型建筑和住宅等领域，成为建筑领域的一种重要发展趋势。
概述装配式钢结构，顾名思义，就是指将加工好的钢构件现场进行现场组装。
其设计理念是将裁剪好的钢板加工成构件，然后运输至指定的施工现场进行组装，通过高级数控设备加工钢构件，材料利用率高，加工精度高，施工速度快，可靠性强，使用寿命长。
优势装配式钢结构相比于传统的现浇、砌筑结构，具有以下显著优势：1. 施工效率高相比于现浇结构，装配式钢结构在生产、运输和安装上大大缩短了时间，从而提高了施工效率，减轻了现场施工工作量。
2. 质量可控装配式钢结构加工制作和现场安装规范化，其技术创新、设计和制造过程都是经过精心设计和严格规范的，有利于确保质量的可控性。
3. 环保节能装配式钢结构可以有效减少建筑垃圾、粉尘、噪音等污染，减轻了建筑对环境的影响。
同时它的防火、环保、节能、隔音、降噪等性能也符合现代化建筑的需求。
4. 可重复利用装配式钢结构的所有构件都可以拆卸，对于环保要求高的项目来讲，它是一种灵活、可扩展的建筑形式，可以复合多种业态需求。
同时，钢结构材料具有高度的可再利用性，不会对环境造成巨大的负担。
应用领域装配式钢结构已广泛应用于建筑领域中，主要应用于以下领域：1. 工业厂房装配式钢结构在建设工业厂房方面有得天独厚的优势，主要应用于生产、仓储、物流等领域，可以有效提高生产效率和降低企业运营成本。
2. 体育馆和会展中心装配式钢结构在体育馆和会展中心中应用越来越广泛，多达90%以上的体育馆都采用装配式钢结构，由于钢结构重量轻、仅占地面积小、施工快捷、美观实用，因此在这两个领域中也得到了广泛的应用，同时也是未来的重点发展方向。
3. 高层建筑装配式钢结构可以大量减轻高层建筑压力，将整个建筑重量控制在一定范围之内，同时也可以承受很高的风压，提高了建筑的安全性和稳定性。
装配式钢结构建筑体系简介第一篇范本：装配式钢结构建筑体系简介第一章概述1.1 装配式建筑体系的定义和概念1.2 装配式钢结构建筑的特点和优势第二章设计原则和技术要求2.1 结构设计原则2.2 施工技术要求2.3 消防安全设计与要求第三章施工流程3.1 钢结构构件制造和加工3.2 钢结构的运输和装配3.3 钢结构的安装和调整第四章质量控制与验收标准4.1 工程质量控制4.2 施工过程质量验收4.3 建筑结构整体验收第五章维护与管理5.1 建筑物日常维护5.2 钢结构的防腐保护5.3 装配式钢结构建筑的管理规范与要求第六章应用案例分析6.1 轻钢结构住宅建筑6.2 钢结构工业厂房6.3 高层装配式钢结构建筑第七章市场发展前景7.1 装配式建筑市场概览7.2 装配式钢结构建筑的市场前景第八章相关政策法规解读8.1 建筑法律法规概述8.2 装配式钢结构建筑相关法规解读附件：1. 工程施工图纸2. 施工方案3. 设计文件法律名词及注释：1. 建筑法：《中华人民共和国建筑法》2. 建筑工程：指建筑物及其附属设施的新建、扩建、改建和修缮活动3. 装配式建筑：指在工厂、施工现场等临时控制条件下制作构件或构造部件，然后在建筑现场按一定规则进行组装和拼接的建筑方式第二篇范本：装配式钢结构建筑体系简介第一章装配式钢结构的定义和概念1.1 装配式钢结构的概念和起源1.2 装配式建筑体系的分类和特点第二章装配式钢结构的设计原则和技术要求2.1 工程设计原则2.2 施工工艺和技术要求2.3 消防安全设计与要求第三章装配式钢结构的施工流程3.1 钢结构构件制造和加工3.2 钢结构的运输和装配3.3 钢结构的安装和调整第四章装配式钢结构的质量控制与验收标准 4.1 工程质量控制措施4.2 施工过程质量验收4.3 建筑结构整体验收和验收标准第五章装配式钢结构建筑的维护与管理5.1 建筑物日常维护与保养5.2 装配式钢结构的防腐与防护5.3 装配式钢结构建筑的管理规范与要求第六章装配式钢结构建筑的应用案例分析6.1 轻钢结构住宅建筑案例分析6.2 钢结构工业厂房案例分析6.3 高层装配式钢结构建筑案例分析第七章装配式钢结构建筑市场发展前景7.1 装配式建筑市场概况和趋势7.2 装配式钢结构建筑的市场前景和发展方向第八章装配式钢结构建筑相关法律名词及注释8.1 建筑法律法规概述8.2 装配式钢结构建筑相关法律名词解释附件：1. 工程施工图纸2. 施工方案3. 设计文件法律名词及注释：1. 建筑法：《中华人民共和国建筑法》2. 建筑工程：指建筑物及其附属设施的新建、扩建、改建和修缮活动3. 装配式建筑：指在工厂、施工现场等临时控制条件下制作构件或构造部件，然后在建筑现场按一定规则进行组装和拼接的建筑方式。
装配式钢结构集成模块化建筑体系01装配式建筑的概念及优势目 录02装配式钢结构集成模块化体系05智能建造在集成模块化体系中的应用04集成模块化体系在“两山医院” 的应用03集成模块化体系在雄安新区的应用01装配式建筑的概念及优势目 录从近些年国家大力发展装配式建筑、转变生产建造方式的发展方针上，以及国家颁布的装配式建筑标准规范，装配式建筑已经全面转到了装配式建筑的整体思路上，而不再是装配式结构、装配式技术、装配式施工这些概念。
《装配式建筑评价标准》GB/T 51129-2017术语2.0.1装配式建筑 prefabricated building ：由预制部件部品在工地装配而成的建筑。
《工业化建筑评价标准》GB/T 51129-2015术语2.0.1工业化建筑industrialized building ：采用标准化设计、工厂化生产、装配化施工一体化装修和信息化管理行为主要特征的工业化生产方式建造的建筑。
《装配式混凝土建筑技术标准》GB/T 51231-2016术语2.1.1《装配式钢结构建筑技术标准》GB/T 51232-2016术语2.0.1装配式建筑assembled building ：结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部件部品集成的建筑。

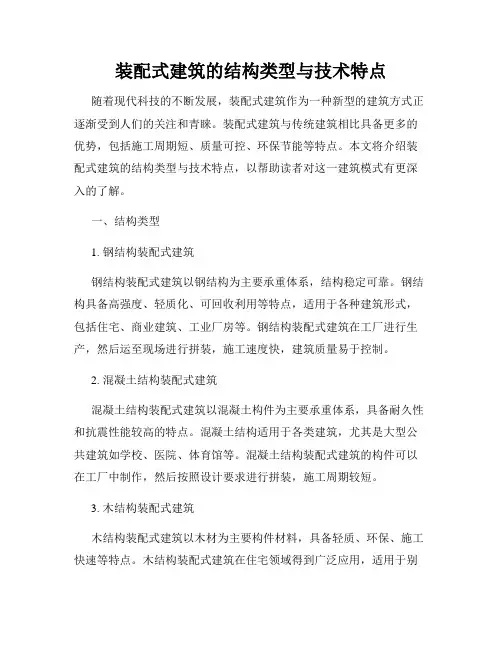

广义认知论与装配式建筑装配式建筑的类型装配式建筑通常根据建筑结构形式及其建材来进行分类， 主要可分为装配式混凝土建筑类型、装配式钢结构建筑类型和装配式木结构建筑类型。
广义认知论与装配式建筑建筑主体工业化系统建筑主体工业化系统装配式钢结构体系装配式混凝土结构体系装配式木结构体系混凝土剪力墙体系混凝土框架体系混凝土框架剪力墙体系混凝土框架核心筒体系交错桁架体系轻钢龙骨体系钢框架体系钢框架支撑体系钢框架剪力墙体系钢框架核心筒体系结构系统是装配式建筑的骨架，当前我国按主体结构使用材料分为装配式混凝土结构、装配式钢结构、装配式木结构。

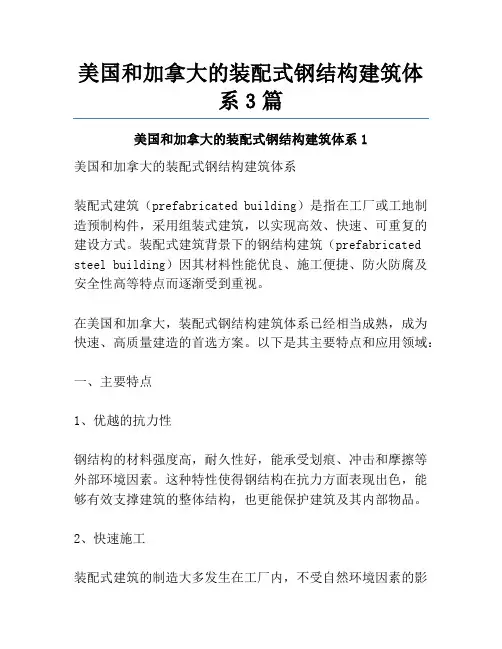

美国和加拿大的装配式钢结构建筑体系3篇美国和加拿大的装配式钢结构建筑体系1美国和加拿大的装配式钢结构建筑体系装配式建筑（prefabricated building）是指在工厂或工地制造预制构件，采用组装式建筑，以实现高效、快速、可重复的建设方式。
装配式建筑背景下的钢结构建筑（prefabricated steel building）因其材料性能优良、施工便捷、防火防腐及安全性高等特点而逐渐受到重视。
在美国和加拿大，装配式钢结构建筑体系已经相当成熟，成为快速、高质量建造的首选方案。
以下是其主要特点和应用领域：一、主要特点1、优越的抗力性钢结构的材料强度高，耐久性好，能承受划痕、冲击和摩擦等外部环境因素。
这种特性使得钢结构在抗力方面表现出色，能够有效支撑建筑的整体结构，也更能保护建筑及其内部物品。
2、快速施工装配式建筑的制造大多发生在工厂内，不受自然环境因素的影响，可以在短时间内制造出大量高质量的构件，以达到快速、高效的建筑施工目的。
此外，由于钢结构具有较高的准确性和稳定性，加上精确度高的制造技术，施工工期可进一步缩短。
3、可持续性装配式钢结构建筑的材料使用率高，重量轻，不占用过多土地资源，具有一定的可持续性优势；同时，钢结构可回收和重复利用，降低了建筑垃圾的产生和浪费，具有较好的环保性。
4、灵活性高装配式钢结构建筑的设计可以根据需要进行个性化调整，既能满足一般建筑需求，也能满足特殊场合的需求，如工业、商业和住宅等各类建筑。
二、应用领域大量美国和加拿大的装配式钢结构建筑主要应用于以下几个领域：1、商业领域中的大型加油站、超市、商场等建筑。
2、工业领域的工厂、仓库以及各类物流配送中心、航空站等建筑。
3、住宅领域的单户和多户住宅、公寓、旅馆和度假村等建筑。
三、发展趋势未来，装配式钢结构建筑体系的应用范围将不断拓宽，同时制造技术、结构设计和施工方法也将不断革新与改进，以适应市场需求变化和建筑行业的发展趋势。

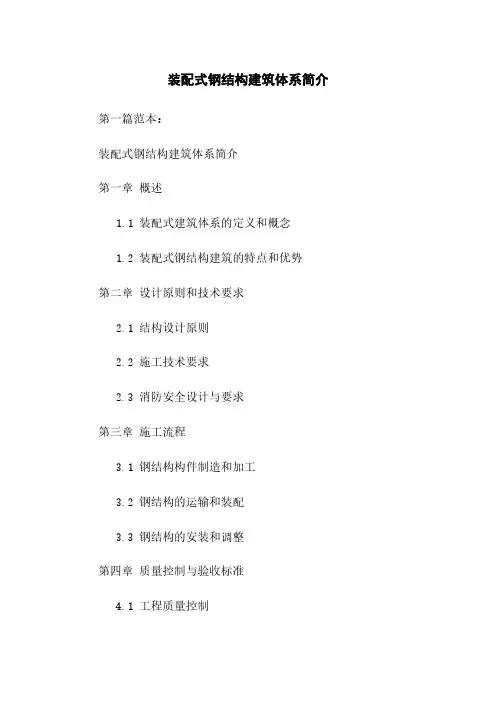

装配式钢结构建筑体系简介
