电力电缆接地电流分析、检测方法与注意事项

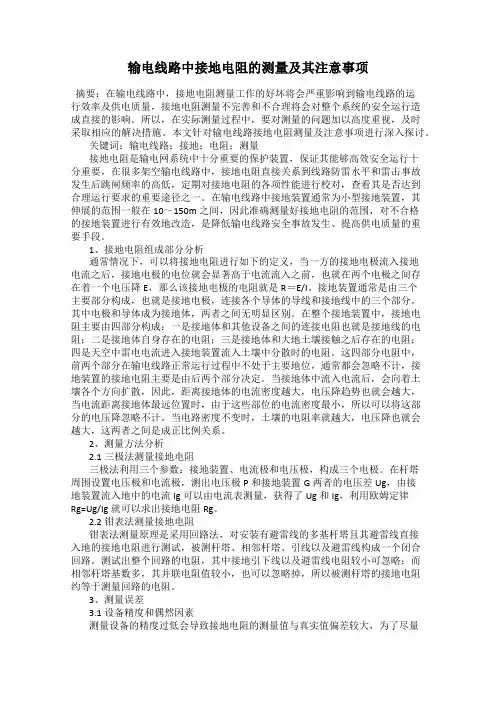

输电线路中接地电阻的测量及其注意事项摘要：在输电线路中，接地电阻测量工作的好坏将会严重影响到输电线路的运行效率及供电质量，接地电阻测量不完善和不合理将会对整个系统的安全运行造成直接的影响。

所以，在实际测量过程中，要对测量的问题加以高度重视，及时采取相应的解决措施。

本文针对输电线路接地电阻测量及注意事项进行深入探讨。

关键词：输电线路；接地；电阻；测量接地电阻是输电网系统中十分重要的保护装置，保证其能够高效安全运行十分重要，在很多架空输电线路中，接地电阻直接关系到线路防雷水平和雷击事故发生后跳闸频率的高低，定期对接地电阻的各项性能进行校对，查看其是否达到合理运行要求的重要途径之一。

在输电线路中接地装置通常为小型接地装置，其伸展的范围一般在10～150m之间，因此准确测量好接地电阻的范围，对不合格的接地装置进行有效地改造，是降低输电线路安全事故发生、提高供电质量的重要手段。

1、接地电阻组成部分分析通常情况下，可以将接地电阻进行如下的定义，当一方的接地电极流入接地电流之后，接地电极的电位就会显著高于电流流入之前，也就在两个电极之间存在着一个电压降E，那么该接地电极的电阻就是R＝E/I。

接地装置通常是由三个主要部分构成，也就是接地电极，连接各个导体的导线和接地线中的三个部分。

其中电极和导体成为接地体，两者之间无明显区别。

在整个接地装置中，接地电阻主要由四部分构成：一是接地体和其他设备之间的连接电阻也就是接地线的电阻；二是接地体自身存在的电阻；三是接地体和大地土壤接触之后存在的电阻；四是天空中雷电电流进入接地装置流入土壤中分散时的电阻。

这四部分电阻中，前两个部分在输电线路正常运行过程中不处于主要地位，通常都会忽略不计，接地装置的接地电阻主要是由后两个部分决定。

当接地体中流入电流后，会向着土壤各个方向扩散，因此，距离接地体的电流密度越大，电压降趋势也就会越大，当电流距离接地体最远位置时，由于这些部位的电流密度最小，所以可以将这部分的电压降忽略不计。

接地电流检测技术Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】目录第X章接地电流检测技术（冀北公司）在电力系统中，接地是用来保护人身及电力、电子设备安全的重要措施。

通常我们将接地分为工作接地、系统接地、防雷接地、保护接地，用他们来保护不同的对象。

对于大型高压电气设备，如变压器、电力电缆、避雷器等设备因其内部结构设计或运行要求，也是通过接地来实现设备正常运行的要求，这几种接地形式从目的上来说是没有什么区别的，均是通过接地导体将过电压产生的过电流通过接地装置导入大地，从而实现保护的目的，而通过接地装置流入大地的电流会因设备运行状态的改变而发生改变，所以对于接地电流的测量可以直接或间接地反映设备运行状况。

接地电流测试方法简单，但是却因设备种类不同，测试数据反映的意义大不相同，因篇幅所限，本章只针对变压器铁心及电缆护层的接地电流测试进行介绍。

第一节变压器铁心接地电流检测技术一、变压器铁心接地电流检测概述变压器铁心是变压器内部传递、变换电磁能量的主要部件，正常运行的变压器铁心必须接地，并且只能一点接地，对变压器的事故统计分析表明，铁心事故在变压器总事故中已占到了第三位，其中大部分是铁心多点接地引起，经检查证实的240台变压器故障中46台是由于铁心多点接地问题造成的。

当铁心两点或多点接地时，在铁心内部会感应出环流，该电流可达数十甚至上百安培，会引起铁心局部过热，严重时会造成铁心局部烧损，还可能使接地片熔断，导致铁心电位悬浮，产生放电性故障，严重威胁到变压器的可靠运行。

目前，对于运行中变压器铁心多点接地故障的预防主要是通过对铁心接地电流的定期检测进行的，变压器铁心接地电流的检测对于变压器的安全运行具有非常重要的意义。

例如，某型号为SFPS-120000/220的变压器，油中溶解气体分析结果表明H2和总烃高，且气体增长速率与变压器运行负荷的关系不密切，测试铁心接地电流已达16A。

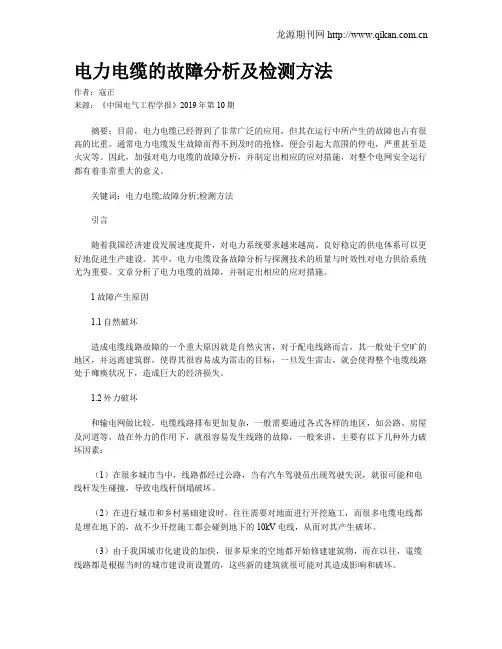

电力电缆的故障分析及检测方法作者：寇正来源：《中国电气工程学报》2019年第10期摘要：目前，电力电缆已经得到了非常广泛的应用，但其在运行中所产生的故障也占有很高的比重。

通常电力电缆发生故障而得不到及时的抢修，便会引起大范围的停电，严重甚至是火灾等。

因此，加强对电力电缆的故障分析，并制定出相应的应对措施，对整个电网安全运行都有着非常重大的意义。

关键词：电力电缆;故障分析;检测方法引言随着我国经济建设发展速度提升，对电力系统要求越来越高。

良好稳定的供电体系可以更好地促进生产建设。

其中，电力电缆设备故障分析与探测技术的质量与时效性对电力供给系统尤为重要。

文章分析了电力电缆的故障，并制定出相应的应对措施。

1故障产生原因1.1自然破坏造成电缆线路故障的一个重大原因就是自然灾害，对于配电线路而言，其一般处于空旷的地区，并远离建筑群，使得其很容易成为雷击的目标，一旦发生雷击，就会使得整个电缆线路处于瘫痪状况下，造成巨大的经济损失。

1.2外力破坏和输电网做比较，电缆线路排布更加复杂，一般需要通过各式各样的地区，如公路、房屋及河道等，故在外力的作用下，就很容易发生线路的故障，一般来讲，主要有以下几种外力破坏因素：（1）在很多城市当中，线路都经过公路，当有汽车驾驶员出现驾驶失误，就很可能和电线杆发生碰撞，导致电线杆倒塌破坏。

（2）在进行城市和乡村基础建设时，往往需要对地面进行开挖施工，而很多电缆电线都是埋在地下的，故不少开挖施工都会碰到地下的10kV电线，从而对其产生破坏。

（3）由于我国城市化建设的加快，很多原来的空地都开始修建建筑物，而在以往，電缆线路都是根据当时的城市建设而设置的，这些新的建筑就很可能对其造成影响和破坏。

1.3配电设施故障对于电缆线路而言，其配电设施都是非常关键的组成部分，如果某一设施发生故障，那么也会导致整个线路故障。

如当绝缘子破坏时，也会使得出现接地故障和闪络现象。

当避雷器和柱上开关等设施发生故障时，也会对线路的正常运行造成影响，此外变压器出现故障或用电人员的不规范操作，都会导致弧光短路现象的发生。

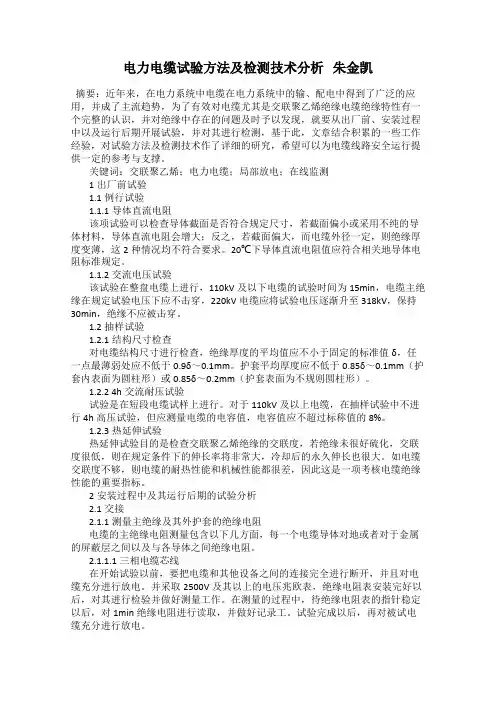

电力电缆试验方法及检测技术分析朱金凯摘要：近年来，在电力系统中电缆在电力系统中的输、配电中得到了广泛的应用，并成了主流趋势，为了有效对电缆尤其是交联聚乙烯绝缘电缆绝缘特性有一个完整的认识，并对绝缘中存在的问题及时予以发现，就要从出厂前、安装过程中以及运行后期开展试验，并对其进行检测，基于此，文章结合积累的一些工作经验，对试验方法及检测技术作了详细的研究，希望可以为电缆线路安全运行提供一定的参考与支撑。

关键词：交联聚乙烯；电力电缆；局部放电；在线监测1出厂前试验1.1例行试验1.1.1导体直流电阻该项试验可以检查导体截面是否符合规定尺寸，若截面偏小或采用不纯的导体材料，导体直流电阻会增大；反之，若截面偏大，而电缆外径一定，则绝缘厚度变薄，这2种情况均不符合要求。

20℃下导体直流电阻值应符合相关地导体电阻标准规定。

1.1.2交流电压试验该试验在整盘电缆上进行，110kV及以下电缆的试验时间为15min，电缆主绝缘在规定试验电压下应不击穿，220kV电缆应将试验电压逐渐升至318kV，保持30min，绝缘不应被击穿。

1.2抽样试验1.2.1结构尺寸检查对电缆结构尺寸进行检查，绝缘厚度的平均值应不小于固定的标准值δ，任一点最薄弱处应不低于0.9δ～0.1mm。

护套平均厚度应不低于0.85δ～0.1mm（护套内表面为圆柱形）或0.85δ～0.2mm（护套表面为不规则圆柱形）。

1.2.2 4h交流耐压试验试验是在短段电缆试样上进行。

对于110kV及以上电缆，在抽样试验中不进行4h高压试验，但应测量电缆的电容值，电容值应不超过标称值的8%。

1.2.3热延伸试验热延伸试验目的是检查交联聚乙烯绝缘的交联度，若绝缘未很好硫化，交联度很低，则在规定条件下的伸长率将非常大，冷却后的永久伸长也很大。

如电缆交联度不够，则电缆的耐热性能和机械性能都很差，因此这是一项考核电缆绝缘性能的重要指标。

2安装过程中及其运行后期的试验分析2.1交接2.1.1测量主绝缘及其外护套的绝缘电阻电缆的主绝缘电阻测量包含以下几方面，每一个电缆导体对地或者对于金属的屏蔽层之间以及与各导体之间绝缘电阻。

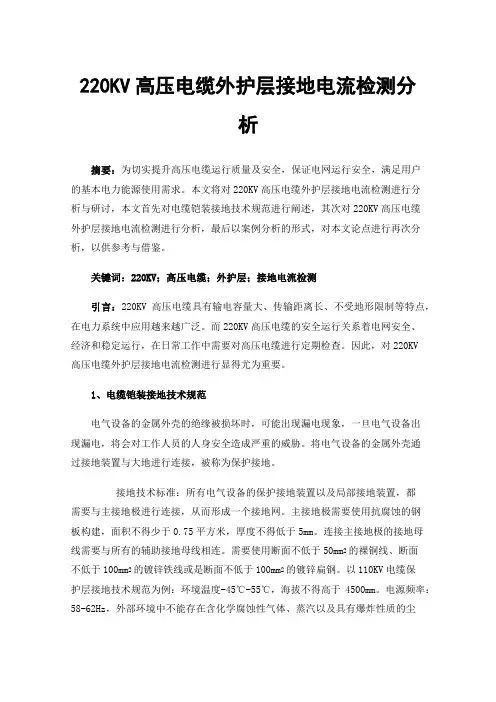

220KV高压电缆外护层接地电流检测分析摘要：为切实提升高压电缆运行质量及安全，保证电网运行安全，满足用户的基本电力能源使用需求。

本文将对220KV高压电缆外护层接地电流检测进行分析与研讨，本文首先对电缆铠装接地技术规范进行阐述，其次对220KV高压电缆外护层接地电流检测进行分析，最后以案例分析的形式，对本文论点进行再次分析，以供参考与借鉴。

关键词：220KV；高压电缆；外护层；接地电流检测引言：220KV高压电缆具有输电容量大、传输距离长、不受地形限制等特点，在电力系统中应用越来越广泛。

而220KV高压电缆的安全运行关系着电网安全、经济和稳定运行，在日常工作中需要对高压电缆进行定期检查。

因此，对220KV高压电缆外护层接地电流检测进行显得尤为重要。

1、电缆铠装接地技术规范电气设备的金属外壳的绝缘被损坏时，可能出现漏电现象，一旦电气设备出现漏电，将会对工作人员的人身安全造成严重的威胁。

将电气设备的金属外壳通过接地装置与大地进行连接，被称为保护接地。

接地技术标准：所有电气设备的保护接地装置以及局部接地装置，都需要与主接地极进行连接，从而形成一个接地网。

主接地极需要使用抗腐蚀的钢板构建，面积不得少于0.75平方米，厚度不得低于5mm。

连接主接地极的接地母线需要与所有的辅助接地母线相连。

需要使用断面不低于50mm2的裸铜线、断面不低于100mm2的镀锌铁线或是断面不低于100mm2的镀锌扁钢。

以110KV电缆保护层接地技术规范为例：环境温度-45℃-55℃，海拔不得高于4500mm。

电源频率：58-62Hz，外部环境中不能存在含化学腐蚀性气体、蒸汽以及具有爆炸性质的尘埃。

工频电压不得高于保护器正常运行电压，针对间隙产品，安装点的工频电压的升高范围也不能高于保护器的额定电压。

现阶段常用的高压电缆外护层接地方式共有3种，可用于220KV、110KV、35KV、10KV、6KV、0.4KV等不同高压等级电缆之中，特点分述如下：（1）单端接地。

高压电缆接地电流在线监测技术方案一、技术背景及意义高压电缆在输电过程中难免会出现各种故障和隐患，其中一种较为普遍的故障就是接地故障。

接地故障是指电缆中的导体与地面之间发生电气连通的故障，这种故障如果不及时发现和处理，就可能会给设备带来损害，甚至危及人员的生命安全。

目前，为了预防和及时发现高压电缆接地故障，传统的方法是利用接地线圈进行周期性的检测，但这种方法的缺点是检测的范围狭窄，检测效率低，且只能检测直流接地故障。

为了弥补传统检测方法的不足，近年来出现了一种新的技术——高压电缆接地电流在线监测技术。

高压电缆接地电流在线监测技术是利用传感器监测电缆的接地电流，并将监测结果通过数据传输技术传送到监测系统进行实时处理和显示，可以检测交流、直流接地故障，并可以对接地故障进行精准定位，提高故障检测的效率和准确性，减少故障带来的损失。

二、技术方案高压电缆接地电流在线监测技术方案的组成部分包括：传感器、数据采集装置、监测系统和数据处理分析软件。

1. 传感器传感器是高压电缆接地电流在线监测技术的核心部分，其主要作用是测量电缆接地电流并将测量结果转换为电信号，通过信号电缆传输给数据采集装置。

传感器的选择需要结合实际情况考虑，一般有两种类型的传感器可供选择：磁环型传感器和霍尔型传感器。

（1）磁环型传感器磁环型传感器主要是通过使用磁性环监测电流的变化，具有测量范围大、线性度高、抗干扰能力强等优点，并且适用于测量高压电缆的接地电流。

（2）霍尔型传感器霍尔型传感器是一种基于霍尔效应测量电流的传感器，其优点是电路简单、响应速度快、抗干扰能力强等，特别适用于直流电缆的接地电流测量。

2. 数据采集装置数据采集装置是将传感器测量得到的电信号采集、放大和处理后，通过数据传输技术传送到监测系统。

数据采集装置包括模拟部分和数字部分两大部分。

模拟部分主要是将传感器输出的电信号放大处理，并滤掉干扰信号。

数字部分则将模拟信号进行数字化，再进行压缩、存储和传输处理。

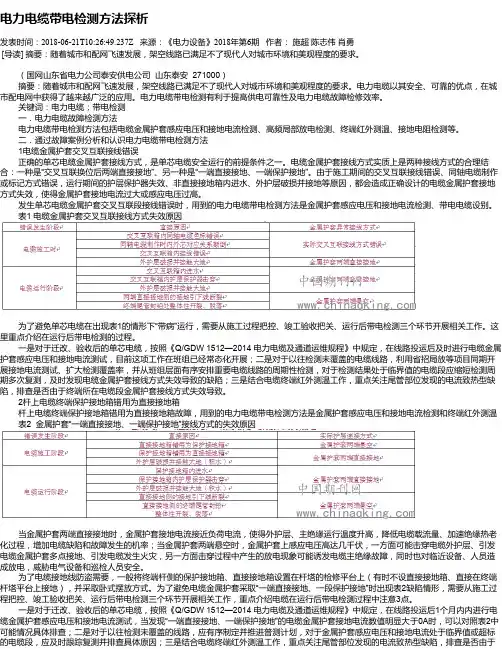

电力电缆带电检测方法探析发表时间：2018-06-21T10:26:49.237Z 来源：《电力设备》2018年第6期作者：施超陈志伟肖勇[导读] 摘要：随着城市和配网飞速发展，架空线路已满足不了现代人对城市环境和美观程度的要求。

（国网山东省电力公司泰安供电公司山东泰安 271000）摘要：随着城市和配网飞速发展，架空线路已满足不了现代人对城市环境和美观程度的要求。

电力电缆以其安全、可靠的优点，在城市配电网中获得了越来越广泛的应用。

电力电缆带电检测有利于提高供电可靠性及电力电缆故障检修效率。

关键词：电力电缆；带电检测一．电力电缆故障检测方法电力电缆带电检测方法包括电缆金属护套感应电压和接地电流检测、高频局部放电检测、终端红外测温、接地电阻检测等。

二．通过故障案例分析和认识电力电缆带电检测方法1电缆金属护套交叉互联接线错误正确的单芯电缆金属护套接线方式，是单芯电缆安全运行的前提条件之一。

电缆金属护套接线方式实质上是两种接线方式的合理结合：一种是“交叉互联换位后两端直接接地”、另一种是“一端直接接地、一端保护接地”。

由于施工期间的交叉互联接线错误、同轴电缆制作或标记方式错误，运行期间的护层保护器失效、非直接接地箱内进水、外护层破损并接地等原因，都会造成正确设计的电缆金属护套接地方式失效，使得金属护套接地电流过大或感应电压过高。

发生单芯电缆金属护套交叉互联段接线错误时，用到的电力电缆带电检测方法是金属护套感应电压和接地电流检测、带电电缆设别。

表1 电缆金属护套交叉互联接线方式失效原因为了避免单芯电缆在出现表1的情形下“带病”运行，需要从施工过程把控、竣工验收把关、运行后带电检测三个环节开展相关工作。

这里重点介绍在运行后带电检测的过程。

一是对于迁改、验收后的单芯电缆，按照《Q/GDW 1512—2014 电力电缆及通道运维规程》中规定，在线路投运后及时进行电缆金属护套感应电压和接地电流测试，目前这项工作在班组已经常态化开展；二是对于以往检测未覆盖的电缆线路，利用省招局放等项目同期开展接地电流测试、扩大检测覆盖率，并从班组层面有序安排重要电缆线路的周期性检测，对于检测结果处于临界值的电缆段应缩短检测周期多次复测，及时发现电缆金属护套接线方式失效导致的缺陷；三是结合电缆终端红外测温工作，重点关注尾管部位发现的电流致热型缺陷，排查是否由于终端所在电缆段金属护套接线方式失效导致。

高压电力电缆接地线电流超标原因分析及处理摘要：本文介绍了一起典型的 110 kV 高压电缆金属护套接地电流超标的缺陷。

通过对电缆线路接地系统的原理分析和现场实际连接方式的对比分析，确认电流超标原因。

同时，提供了类似电流超标的预防措施及建议。

〔关键词〕高压电力电缆；接地线；电流超标；原因；处理随着社会经济的不断发展，城市用电量增长迅猛，城市输电线路越来越多地采用高压电缆。

但相较架空输电线路，电力电缆因其隐蔽性高，结构也较为复杂，一旦出现故障，往往很难在数小时内处理好。

因此如何将电缆故障消灭在萌芽状态，成为电缆管理部门最为关心的问题。

下面介绍了一起 110 kV 高压电缆金属护套接地电流过大的问题，通过对接地系统的分析，确定了缺陷原因，并针对性地提出了预防措施。

1 设备概况110 kV 甲乙线为一条纯电缆线路，线路走向为甲变向乙变，全长 2 100 m。

敷设方式为排管和电缆沟混合敷设，电缆型号为 YJLW03-64/110 kV-1×630 mm2 ，甲、乙变电站内均为电缆户外终端，电缆全线共计 4 组中间接头。

该电缆线路建设工程完成投运于 2007-12-21，后经一次线路迁改工程，投运于 2011-03-18。

电缆第一次工程 ( 建设工程 ) 时，共安装 2 组中间接头，电缆全长 2 010 m，如图 1 所示。

图1 110 kV 甲乙线第一次工程 ( 建设工程 ) 系统电缆第二次工程 ( 迁改 ) 工程时，将 1 号接头至 2 号接头及 2 号接头至乙变段的电缆进行部分更改，增加两组接头。

原 2 组接头保留，修改接头顺序编号，如图 2 所示。

图 2 110 kV甲乙线第二次工程 ( 迁改工程 ) 系统2电流超标情况某日班组人员对 110 kV 甲乙线的金属护层接地电流进行检测工作。

当日测量了甲、乙两变电站内尾管接地电流，并与当时的负荷电流进行计算、比较。

根据 Q/GDW 11223—2014《高压电缆状态检测技术规范》，正常运行电缆接地电流绝对值小于 50 A、接地电流与负荷比值小于 20 %、单相接地电流最大值 / 最小值小于 3。

在电缆线路工作需要注意的安全注意事项1. 注意佩戴个人防护装备：在进行电缆线路工作时，务必佩戴个人防护装备，包括安全帽、安全鞋、安全手套、护目镜等。

这些装备可以保护我们的头部、脚部、手部和眼睛，降低受伤的风险。

2. 对电缆线路进行彻底检查：在进行电缆线路工作之前，必须对线路进行彻底检查。

检查是否有损坏的绝缘层、松动的连接件或其他潜在的安全隐患。

任何发现的问题都应及时修复或报告给上级，以避免意外事故的发生。

3. 确保线路处于断电状态：在进行电缆线路工作之前，务必确保线路处于断电状态。

断开电源，并确认电源已经彻底切断。

在工作期间，始终遵守断电操作和锁定程序，以防止意外开关操作导致电击或火灾等危险。

4. 使用正确的工具和设备：在电缆线路工作中，应始终使用正确的工具和设备来完成任务。

确保工具和设备符合相关标准，并且在使用前保持其良好状态。

不使用损坏的工具和设备，以免出现危险。

5. 绝缘线路：在处理电缆线路时，务必使用绝缘的工具和设备。

这样可以防止电流通过人体，减少触电的风险。

绝缘工具和设备的选择应根据具体工作需求来确定。

6. 避免拖拉电缆：在工作期间，应尽量避免拖拉电缆。

反复的拖拉会导致电缆外皮磨损或损坏，从而增加电击和火灾的风险。

如果需要移动电缆，应该使用正确的方法和工具，避免过度拉扯。

7. 防止电缆跌落：在进行电缆线路工作时，务必防止电缆跌落。

电缆跌落可能会导致绝缘层破损，造成电线暴露在外，从而导致触电和火灾的危险。

在工作现场应设置合适的支架或绳索，确保电缆处于安全位置。

8. 注意工作环境：在进行电缆线路工作时，应注意工作环境的安全。

确保工作区域清洁，没有杂物和障碍物。

防止堆放可燃物品和易燃物品，并保持充足的通风。

确保工作区域有足够的照明，以便进行正常的工作。

9. 合理安排工作时间：电缆线路工作应合理安排时间。

长时间连续工作可能会导致疲劳，增加操作失误和事故的风险。

适当安排休息时间，保证工作人员的身心健康。

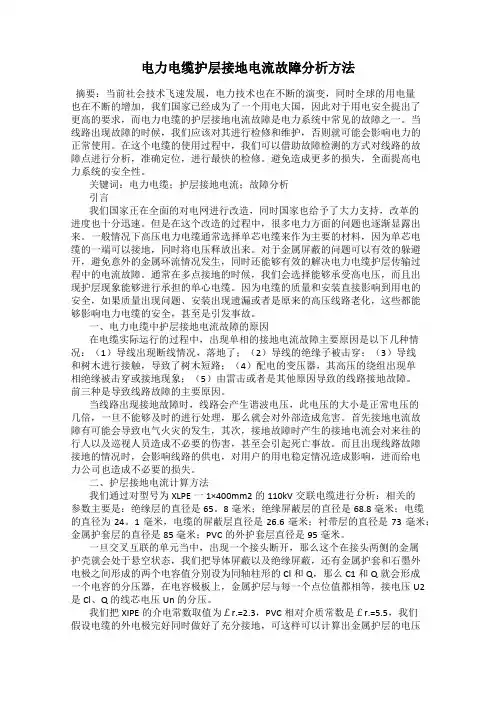

电力电缆护层接地电流故障分析方法摘要：当前社会技术飞速发展，电力技术也在不断的演变，同时全球的用电量也在不断的增加，我们国家已经成为了一个用电大国，因此对于用电安全提出了更高的要求，而电力电缆的护层接地电流故障是电力系统中常见的故障之一。

当线路出现故障的时候，我们应该对其进行检修和维护，否则就可能会影响电力的正常使用。

在这个电缆的使用过程中，我们可以借助故障检测的方式对线路的故障点进行分析，准确定位，进行最快的检修。

避免造成更多的损失，全面提高电力系统的安全性。

关键词：电力电缆；护层接地电流；故障分析引言我们国家正在全面的对电网进行改造，同时国家也给予了大力支持，改革的进度也十分迅速。

但是在这个改造的过程中，很多电力方面的问题也逐渐显露出来。

一般情况下高压电力电缆通常选择单芯电缆来作为主要的材料，因为单芯电缆的一端可以接地，同时将电压释放出来。

对于金属屏蔽的问题可以有效的躲避开，避免意外的金属环流情况发生，同时还能够有效的解决电力电缆护层传输过程中的电流故障。

通常在多点接地的时候，我们会选择能够承受高电压，而且出现护层现象能够进行承担的单心电缆。

因为电缆的质量和安装直接影响到用电的安全，如果质量出现问题、安装出现遗漏或者是原来的高压线路老化，这些都能够影响电力电缆的安全，甚至是引发事故。

一、电力电缆中护层接地电流故障的原因在电缆实际运行的过程中，出现单相的接地电流故障主要原因是以下几种情况：（1）导线出现断线情况，落地了；（2）导线的绝缘子被击穿；（3）导线和树木进行接触，导致了树木短路；（4）配电的变压器，其高压的绕组出现单相绝缘被击穿或接地现象；（5）由雷击或者是其他原因导致的线路接地故障。

前三种是导致线路故障的主要原因。

当线路出现接地故障时，线路会产生谐波电压，此电压的大小是正常电压的几倍，一旦不能够及时的进行处理，那么就会对外部造成危害。

首先接地电流故障有可能会导致电气火灾的发生，其次，接地故障时产生的接地电流会对来往的行人以及巡视人员造成不必要的伤害，甚至会引起死亡事故。

高压电力电缆接地线电流超标原因分析及处理1. 引言1.1 引言导言部分：高压电力电缆接地线电流超标是电力系统运行中常见的问题，一旦出现该情况，将会影响整个系统的运行稳定性和安全性。

为了解决这一问题，我们需要深入分析其原因，并提出相应的处理方法。

在分析高压电力电缆接地线电流超标的原因时，我们需要考虑多方面的因素，如电力设备的质量、接地线的连接质量、环境因素等。

通过对这些因素进行详细分析，可以找出导致电流超标的主要原因，从而有针对性地制定处理方案。

处理高压电力电缆接地线电流超标问题也需要我们根据具体情况采取不同的措施，可以是更换电缆或接地线，加强维护保养工作，或者改进系统设计等。

通过合理的处理方法，可以有效地降低电流超标的风险，提高系统的运行效率。

解决高压电力电缆接地线电流超标问题是一个复杂的过程，需要我们在分析原因的基础上制定合理的处理方法，以确保系统的安全稳定运行。

接下来我们将对原因分析和处理方法进行详细讨论。

2. 正文2.1 原因分析在高压电力电缆接地线电流超标的问题中，常见的原因可以包括以下几个方面：1. 接地系统设计不合理：接地系统设计不合理是导致接地线电流超标的重要原因之一。

接地系统的设计应考虑到地质条件、土壤电阻率、接地材料等因素，如果设计不合理，电流可能无法有效地通过接地系统流回地面，导致接地线电流超标。

2. 地质条件影响：地质条件对接地系统的影响也是一个重要的因素。

如果地质条件复杂，例如土壤电阻率不均匀或地下水位较高，都会影响接地系统的导电性能，导致接地线电流超标。

3. 设备故障：设备故障也是导致接地线电流超标的常见原因。

例如设备内部漏电或绝缘损坏，都会导致电流通过接地线流回地面产生异常。

4. 建筑结构问题：建筑结构问题也可能导致接地线电流超标。

建筑物本身抗电击性能不足或接地线连接不牢固等问题都会影响接地系统的正常运行，导致电流超标。

高压电力电缆接地线电流超标可能是由接地系统设计不合理、地质条件影响、设备故障和建筑结构问题等多种因素导致的。

单芯高压XLPE电缆工程设计与施工注意事项分析别志坚电力建设I专栏摘要：文章提出了单芯高压XLPE电缆的工程设计与施工的注意事项，重点从单芯电缆运行机理出发详细阐述了单芯电缆的接地方式选择原则，从工程实践出发阐述了如何避免损伤电缆。

关键词：单芯高压电缆；输电线路；设计：施工：故障；预防刖罱35kV及以上单芯高压电缆，当处于运行状态时，电缆中的交变电流的磁场与电缆金属护套交联，在金属护套上产生感应电压，将在金属护套和大地间形成回路产生环流。

产生环流后，将导致电缆的载流量降低，电力损耗和降低电缆线路的使用寿命。

环流大小与电缆的接地方式、敷设环境、敷设方式、电缆长度、负荷电流、大地电阻率等的影响有关，其中最关键的是电缆接地方式的选择。

电缆缆体较硬，施放困难，措施不当会易损伤电缆，所以在电缆工程中特别注意电缆线路的接地方式设计和施工方法。

1设计时正确选择电缆的接地型式(1)单芯电缆的线芯与金属护层的关系，可看作一个变压器的初级绕组与次级绕组，当单芯电缆线芯通过交流电流时就会有磁力线交链金属护套，使金属护套产生感应电压。

感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，电缆护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，金属护层上会形成很高的感应电压，甚至可能击穿外护层绝缘。

此时，如果仍将金属护层两端直接接地，则金属护层将会出现很大的环流，其值可达线芯电流的50％以上。

该感应电流产生的热损耗极大的降低电缆的载流量，浪费电能的同时加速了电缆绝缘老化，大幅度降低电缆的使用寿命。

因此单芯电缆不应采取两端直接接地的接地形式。

(2)金属护层一端直接接地，一端不接地后，当雷电流或过电压波沿线芯流动时，电缆金属护层不接地端会出现很高的冲击电压；在系统发生短路，短路电流流经线芯时，电缆金属护层不接地端也会出现较高的工频感应电压；在电缆外护层绝缘不能承受这种过电压的作用而损坏时，将导致金属护层多点接地，形成环流。

电缆的定期检查与试验1、每季检查一次固定敷设电缆的绝缘，每周由专职电工检查一次悬挂情况，并进行外部检查。

2、每月检查一次移动电气设备的橡套电缆的绝缘。

3、每年进行一次高压电缆泄露和耐压试验。

4、维护人员对正常生产的电缆的负荷情况，每月进行一次检查，新投产时应跟班进行全面的负荷测定，以保证电缆的可靠性。

以上各项试验和检查应形成制度，并对每次试验和检查的结果做好记录，对试验中发现不合格的电缆应及时更换和处理。

6、为防止井下电缆丢失、损坏和任意割断等现象的发生，对低压橡套电缆实行回收制度。

7、因电缆在运行中损坏而需要更换，必须分析、查明原因并找出责任者，无故损坏者按制度赔偿。

8、井下回撤电缆应及时将电缆随同设备一起回收升井，如数交回库房，并经机电管理组验收，如发现电缆损坏，无故丢失或无故割断者必须追查原因，找出责任者按具体情况给予必要的处理。

电缆的定期检查与试验（二）电缆是输送电力或信号的重要组成部分，因此对电缆的定期检查与试验是保证电力和通信系统正常运行的重要环节。

本文将从电缆的检查和试验内容、方法以及注意事项等方面进行介绍，以期提高电缆的使用效率和安全性。

一、电缆的定期检查1. 外观检查：检查电缆的外观是否有异常，如表面是否有损伤、裂纹、磨损、劣化等，是否有变形。

同时还需要检查电缆的标识是否清晰可见，以便于后续管理。

对于暴露在外部环境中的电缆，还需要检查是否有直接阳光照射、有害化学物质侵蚀等情况。

2. 温度检查：通过红外线测温仪等工具对电缆的温度进行检测，判断电缆的敷设情况是否正常，有无异常发热的现象。

异常发热可能是由于电缆接触不良、过载、短路、绝缘老化等原因引起的，需要及时处理。

3. 接地检查：检查电缆的接地情况，包括接地电阻值是否合格、接地装置是否正常运行。

电缆的良好接地是防止电缆过电压和雷电侵害的重要保证，需要保持接地装置的良好状态。

4. 绝缘电阻检查：利用万用表等工具测量电缆的绝缘电阻值，判断电缆绝缘是否损坏。

电力电缆接地环流分析及在线监测技术发表时间：2018-08-06T16:39:17.607Z 来源：《电力设备》2018年第12期作者：武艳辉[导读] 摘要：本文介绍在城市电缆管理中，智能接地箱系统产品由智能接地系统监测单元、监测箱防盗单元、开环取点单元、地网通讯装置以及智能监测管理平台组成，并且预留了电缆运行温度、局放、电缆防外力破坏等接口。

Q（浙江新图维电子科技有限公司杭州 311121）摘要：本文介绍在城市电缆管理中，智能接地箱系统产品由智能接地系统监测单元、监测箱防盗单元、开环取点单元、地网通讯装置以及智能监测管理平台组成，并且预留了电缆运行温度、局放、电缆防外力破坏等接口。

通过实时监测电缆的环流数据，及时发现电缆的接地问题。

关键词：电力电缆；接地环流；在线监测；智能接地箱0 引言交随着城市化建设的快速发展，城市电网缆化程度迅速提高，地下电缆已经成为城市电力网架的主要组成部分，而接地的效果好坏直接影响电缆的使用寿命，因此电缆接地问题变得尤为重要。

由于部分电缆运行时间长久，会出现接地电阻变大、电缆绝缘效果变差，形成多点接地或者接地的现场施工工艺、质量不达标，从而造成电缆的环流变大，而靠人工巡检的方式，不能及时发现接地的问题，往往错过了抢修的最佳时机，造成电缆带病运行，甚至爆炸的事故，大幅度缩减电缆的实际运行寿命。

目前国内的接地箱的偷盗现象频繁发生，造成电缆在无接地的情况下运行，而管理部门无法及时发现偷盗现象和故障运行，严重影响了电缆的安全运行。

针对以上的问题，本文介绍一种安装有智能防盗模块的智能接地箱系统，通过实时监测电缆的环流数据，及时发现电缆的接地问题；并且在有人偷盗时，拍下照片上传后台管理软件并及时报警通知相关人员处理事件。

1 系统简介智能接地箱系统属于电力系统自动化技术，符合国网公司“十二五”科技规划输变电设备状态监测、智能巡检关键技术领域。

本系统整合电缆接地环流、隔离式接地电压在线监测技术、智能防盗系统，结合线缆高可靠性开环取电技术及稳定的树状分布式地网通讯技术，完成智能监测系统，该系统不仅解决了电缆接地环流的在线监测和管理的基本要求，同时也提供实时防盗监控情况,达到对电缆全寿命的周期管理。

高压电力电缆接地线电流超标原因分析及处理作者：刘国昌尹广庆张跃来源：《科学导报·科学工程与电力》2019年第11期【摘要】高压电力电缆的安全是电力使用安全的重要保证。

当另一处接地时，会产生较大的循环损失热量，使电缆温升过高，危及电缆安全。

随着电力电缆的使用逐年增加，绝缘缺陷引起的隐患也随之增加。

因此，保证电力电缆安全稳定运行，并且通过分析，快速、准确地找到电缆故障点，已经是目前电力系统研究的重点工作。

【关键词】高压电力电缆；接地线；电流超标；原因分析；处理1导言电力电缆的可靠性在很大程度上取决于其绝缘性能。

为保证电缆安全稳定的运行，对电缆绝缘进行实时在线监测显得极为重要。

2电力电缆接地线的作用电力电缆接地是接地系统总体的重要组成部分，对系统安全运行有着重要的意义，可以防止人身触电，保障系统正常运行，保护线路和设备免遭损坏，同时可以防止电气火灾以及雷击和静电等危害。

不管是单芯电缆还是三芯电缆，电力电缆的金属屏蔽层和金属护套都必须直接接地。

三芯电缆正常运行时，三相不平衡电流较小，在金属屏蔽层外的磁通也较小，在电缆金属屏蔽层两端不会产生较大感应电压，流过金属屏蔽层的环流较小，三芯电缆金属屏蔽层都采用两端接地。

单芯电缆运行时，在金属屏蔽层外的磁通较大，在电缆金属屏蔽层两端会产生较大感应电压，当线路不长且感应电压不高满足规范时，金属屏蔽层采用一端接地；当线路较长感应电压较大时，金属屏蔽层采用一端接地，另一端经过电压保护器接地。

电力电缆线芯中通过的电流将在金属屏蔽层中产生感应电压，电力电缆金属屏蔽层或金属护套可通过电缆接地线与大地的短路形成等电位，降低电力电缆中的感应电压，防止电缆感应电压过大造成人身设备伤害。

电缆金属屏蔽层接地线可以使电缆线芯对金属屏蔽层或金属护套的电容电流流入大地；当电缆线芯与金属屏蔽层发生绝缘击穿形成短路时，短路电流可以通过接地线流入大地。

3可能造成高压电力电缆接地侧接地线电流超标的原因3.1高压电力电缆屏蔽层有两点接地我国有关电力安全的文件中明确规定了不同高压电力电缆屏蔽层的接地方式：两点接地仅仅适用于35kV及以下的电缆，不可用于高于35kV的电缆，这与电缆的内部结构有很大关联。

电力电气系统如何接地和注意事项“地” 一般是指大地。

但在电气上，却具有更深一层的含义。

由于大地内含有自然界中的水份等导电物质。

因此它也是能导电的。

当一根带电的导体及大地接触时，便会形成以接地点为球心的半球形“地点场”。

此时，接地电流便经导体由接地点流入大地内，并向四周呈半球形流散。

由于地球非常大，及一般物体比较，可以认为大了无限倍。

因此，无论多少电荷也可以经它流散，而不会使整个地球的电位升高。

所以，电气上便常以大地的电位作为参考零电位。

接地就是在一个系统的元件和另一个系统之间（或者及某一个参考点之间）建立一个电的传导路径。

电气及电子系统中的“地”通常有两种含义: 一种是“大地”，另一种是“系统基准地”。

通常我们将地作为系统的零电位点。

理想的“地”必须是一个零电位、零阻抗的理想导体，其上各点之间不应存在电位差，它可以在系统中作为所有电平的参考点。

接地的目的有两个：一是为了安全，称为保护接地，二是为信号电压或系统电压提供一个稳定的零电位的参考点，称为信号地或系统地。

1.电系统的大地1.1电位基准的大地将大地作为电位基准的理由，主要从两个方面出发：防止危及人体；防止对小信号的干扰感应。

以大地作为电位的基准，并将电位取为零伏的设想，正如表示山的高度一样，也是以海平面高度取为零米，用海拔若干米表示。

以大地作为电位基准的设想同这种海拔的设想是相似的。

在静态的大地电位，不管采取任何方法都应认为是完全相同的零电位，而且是稳定的。

可是实际电位和海面高度一样，海面高度受月亮引力和风力的影响产生变化，而大地的电位同样受外界电场变化的影响，它也是根据不同的场所随时间而变化。

当大地两点间存在电位差时，如果大地的电导率大，那么电位差随着电荷的分布在瞬间内理应进入平滑状态，且电位达到一定。

但实际大地的电导率很低，并伴随有静电电容，所以使这种电位达到零值总需要一段时间。

可见在两点间，当长时间加有象电位差那样的外部电场变化时，实际电位差是不易消失的，而且相对等电位的大地，无疑要引起小的电位变化。
