图文认识交流接触器、继电器、变压器、的应用交流接触器是一种自动的电磁式开关，他是用线圈通电来控制触头的导通和分段，静铁芯磁化产生电磁吸力，吸引动铁芯带动触头动作，线圈失去电力后，动铁芯在弹簧的反作用力下释放，从而带动触头恢复到原位。

因为这些电器的种类比较多，所以只介绍几种常见的交流接触器给大家认识，其实只要把图形、符号、懂得如何接线这些学会，差不多的都会用第一种CJX2―1210交流接触器为例，它的结构由控制线圈触点a1、a2，控制线圈工作电压（220V―50HZ）、接触点、主触点组成。

接法图如下:第二种CJX2S ―1210交流接触器为例:它的结构主要有主触点、辅触点、控制线圈触点A1、A2、控制线圈工作电压（220V/230V―50HZ）。

接法如下:第三种NXC－12交流接触器为例:它的结构主触头、线圈接点a1、a2，线圈电压标识，辅触头常开、常闭，接法如下:下面分别是、中间继电器、热继电器、时间继电器的使用（也是种类较多，举例个别的接法）介绍:中间继电器是用于控制在电路中传递中间信号，中间继电器于交流接触器的区别在于中间继电器的触头只能通过小电流(一般不超过5A)，当其它电器接触器数量不够或者容量不够时，可借助中间继电器作为中间转换，以增加触点数量，控制多个器件或回路。

热继电器是由发热原件和辅助触点组成，它的作用是保护电动机，防止电动机过载烧毁。

热继电器一般配合接触器使用，将热继电器发热元件串接在主电路上，常闭触点串接在控制电路中，电动机过载时电流升高，流过发热元件电流增加，超过热继电器整定电流，双金属片弯曲变形，通过内部机械转动结构，使热继电器常闭触点分段，切断控制电路，接触器主触点分断，电机停止工作，辅助触点需要复位在热继电器动作后。

时间继电器是使用在较低的电压或电流的电路上，用来切断或接通较高电压、电流的电路。

时间继电器也可以理解为定时器，当到达设定的时间后，它的延时触点会闭合或分开，常见的有晶体管式、数显式、空气阻尼式控制变压器是适用于50/60HZ的交流电路，比较常用的地方机床、机器设备等等一些电器。

简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所称之为配电所（站）。

其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。

下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。

一、10kV配电室高压设备常用高压柜柜型中置柜中高压断路器环网柜内负荷开关高压柜内CT、PT、零序CT高压避雷器高压熔断器高压接地开关综合保护装置高压仪表室其他装置1、常用高压柜柜型（1）环网柜-负荷开关柜用于低基配电室或变压器容量小于1250kVA的高基配电室。

常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔（2）中置柜-断路器柜用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。

常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）常用断路器型号：VD4（ABB）、VS1（国产）1二次仪表室；2母线室；3断路器手车室；4电缆10、综合保护装置•A BB-140C•A BB-REF615•南瑞PCS9621A综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

功能：在故障状态下启动保护动作，输出保护信号。

安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。

保护的类型：•过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。

（时间）•速断保护：电流突然增大，不断电会烧坏设备。

•零序保护：测量通过三相的线电流和，达到预设值时动作。

变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）11、高压柜仪表室1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；•内部材质：非晶合金（SCBHR）变压器温控器功能：•显示变压器绕组内温度•控制风机启停•向高压柜发出保护信号（高温保护、超温跳闸、变压器开门动作）• 铜损（空载时发生）铜损是指变压器线圈电阻所引起的损耗。

Ⅰ变压器的概述变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primamary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁心，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁心里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁心二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附屑物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，吾人可以如是说，倘无变压器，则现代工业实无法达到目前发展的现况。

电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。

一般提供6OHz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。

电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力相比较，它仍然归属于小电力之范围。

各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。

「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。

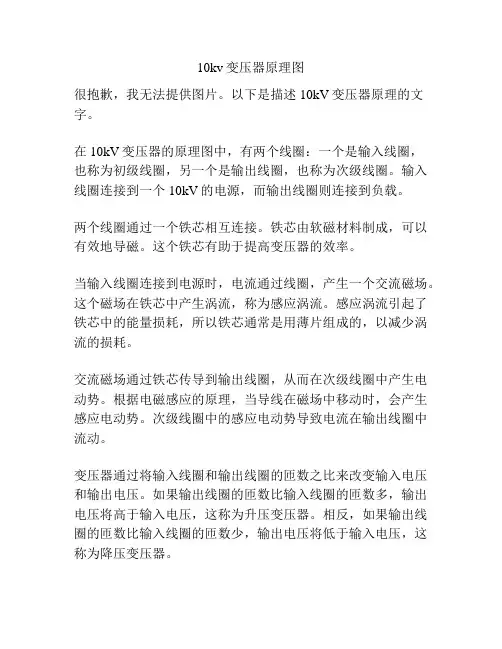

10kv变压器原理图
很抱歉，我无法提供图片。

以下是描述10kV变压器原理的文字。

在10kV变压器的原理图中，有两个线圈：一个是输入线圈，
也称为初级线圈，另一个是输出线圈，也称为次级线圈。

输入线圈连接到一个10kV的电源，而输出线圈则连接到负载。

两个线圈通过一个铁芯相互连接。

铁芯由软磁材料制成，可以有效地导磁。

这个铁芯有助于提高变压器的效率。

当输入线圈连接到电源时，电流通过线圈，产生一个交流磁场。

这个磁场在铁芯中产生涡流，称为感应涡流。

感应涡流引起了铁芯中的能量损耗，所以铁芯通常是用薄片组成的，以减少涡流的损耗。

交流磁场通过铁芯传导到输出线圈，从而在次级线圈中产生电动势。

根据电磁感应的原理，当导线在磁场中移动时，会产生感应电动势。

次级线圈中的感应电动势导致电流在输出线圈中流动。

变压器通过将输入线圈和输出线圈的匝数之比来改变输入电压和输出电压。

如果输出线圈的匝数比输入线圈的匝数多，输出电压将高于输入电压，这称为升压变压器。

相反，如果输出线圈的匝数比输入线圈的匝数少，输出电压将低于输入电压，这称为降压变压器。

总之，10kV变压器通过电磁感应的原理将输入电压转换为输出电压。

这种变压器常被用于配电系统中，将高压输送到远距离的地方，然后通过其他变压器将电压降低到更适合使用的水平。

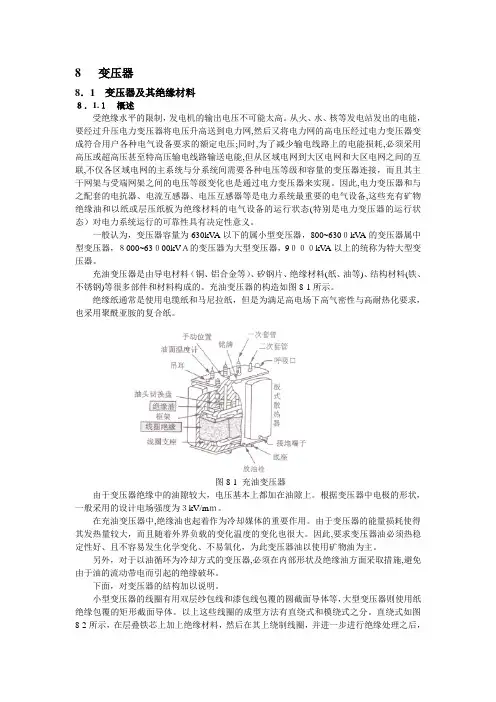

8变压器8．1变压器及其绝缘材料８．1.１概述受绝缘水平的限制，发电机的输出电压不可能太高。

从火、水、核等发电站发出的电能，要经过升压电力变压器将电压升高送到电力网,然后又将电力网的高电压经过电力变压器变成符合用户各种电气设备要求的额定电压;同时,为了减少输电线路上的电能损耗,必须采用高压或超高压甚至特高压输电线路输送电能,但从区域电网到大区电网和大区电网之间的互联,不仅各区域电网的主系统与分系统间需要各种电压等级和容量的变压器连接，而且其主干网架与受端网架之间的电压等级变化也是通过电力变压器来实现。

因此,电力变压器和与之配套的电抗器、电流互感器、电压互感器等是电力系统最重要的电气设备,这些充有矿物绝缘油和以纸或层压纸板为绝缘材料的电气设备的运行状态(特别是电力变压器的运行状态）对电力系统运行的可靠性具有决定性意义。

一般认为，变压器容量为630kV A以下的属小型变压器，800~630０kV A的变压器属中型变压器，８000~63０00kVＡ的变压器为大型变压器，9０００kV A以上的统称为特大型变压器。

充油变压器是由导电材料（铜、铝合金等）、矽钢片、绝缘材料(纸、油等)、结构材料(铁、不锈钢)等很多部件和材料构成的。

充油变压器的构造如图8-1所示。

绝缘纸通常是使用电缆纸和马尼拉纸，但是为满足高电场下高气密性与高耐热化要求，也采用聚酰亚胺的复合纸。

图8-1 充油变压器由于变压器绝缘中的油隙较大，电压基本上都加在油隙上。

根据变压器中电极的形状，一般采用的设计电场强度为３kV/mｍ。

在充油变压器中,绝缘油也起着作为冷却媒体的重要作用。

由于变压器的能量损耗使得其发热量较大，而且随着外界负载的变化温度的变化也很大。

因此,要求变压器油必须热稳定性好、且不容易发生化学变化、不易氧化，为此变压器油以使用矿物油为主。

另外，对于以油循环为冷却方式的变压器,必须在内部形状及绝缘油方面采取措施,避免由于油的流动带电而引起的绝缘破坏。

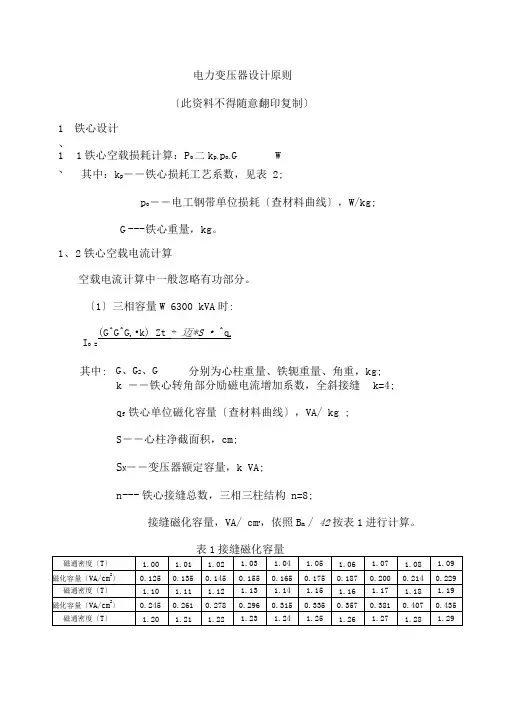

电力变压器设计原则 〔此资料不得随意翻印复制〕其中：k p ――铁心损耗工艺系数，见表 2;p o ――电工钢带单位损耗〔查材料曲线〕，W/kg; G --- 铁心重量，kg 。

空载电流计算中一般忽略有功部分。

〔1〕三相容量W 6300 kVA 时:(G^G^G 3•k) Zt + 迈*S • ^q fk ――铁心转角部分励磁电流增加系数，全斜接缝 k=4;q f 铁心单位磁化容量〔查材料曲线〕，VA/ kg ; S ――心柱净截面积，cm;S N ――变压器额定容量，k VA;n --- 铁心接缝总数，三相三柱结构 n=8;接缝磁化容量，VA/ cm 2，依照B m / 42按表1进行计算。

表1接缝磁化容量1、铁心设计 1、 1铁心空载损耗计算：P o 二k p.p o.G W 1、 2铁心空载电流计算其中: G 、G 2、G分别为心柱重量、铁轭重量、角重，kg; I o =〔2〕三相容量> 6300 kVA: |0 =ki35%10 •S Nk i ――空载电流工艺系数，见表 2; G --- 铁心重量，kg;q t ――铁心单位磁化容量〔查材料曲线〕，VA/ kg ;S N ――变压器额定容量，k VA 。

表2铁心性能计算系数〔全斜接缝〕注〔1〕等轭表示铁心主轭与旁轭的截面相等。

1、3铁心圆与纸筒之间的间隙见表 3表3铁心圆与纸筒间隙1、4铁心直径与撑条数量关系见表 4表4铁心直径与撑条数量关系续表4铁心直径与撑条数量关系1、5铁心直径与夹件绝缘厚度关系见表 5表5铁心直径与夹件绝缘厚度关系2、绝缘结构 2、1 10kV级变压器 2、1、1纵绝缘结构〔1〕高压绕组〔LI75 AC35〕1〕饼式结构导线匝绝缘0.45，绕组不直截了当绕在纸筒上，所有线段均垫内径垫条1.0mm各线饼轴向油道宽度见表15;分接段位于绕组中部。

中断点油道4.0mm分接段之间〔包括分接段与正常段之间〕油道2.0mm 正常段之间0.5mm纸圈。
