盾构施工培训资料

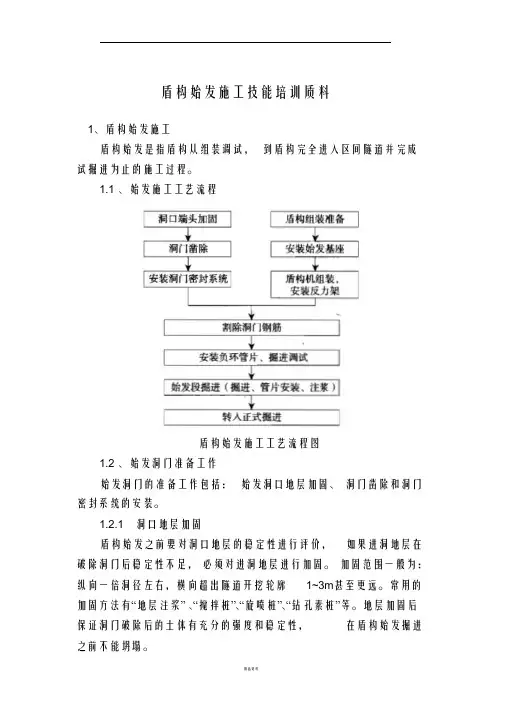

盾构始发施工技能培训质料1、盾构始发施工盾构始发是指盾构从组装调试，到盾构完全进入区间隧道并完成试掘进为止的施工过程。

1.1 、始发施工工艺流程盾构始发施工工艺流程图1.2 、始发洞门准备工作始发洞门的准备工作包括：始发洞口地层加固、洞门凿除和洞门密封系统的安装。

1.2.1 洞口地层加固盾构始发之前要对洞口地层的稳定性进行评价，如果进洞地层在破除洞门后稳定性不足，必须对进洞地层进行加固。

加固范围一般为：纵向一倍洞径左右，横向超出隧道开挖轮廓1~3m甚至更远。

常用的加固方法有“地层注浆”、“搅拌桩”、“旋喷桩”、“钻孔素桩”等。

地层加固后保证洞门破除后的土体有充分的强度和稳定性，在盾构始发掘进之前不能坍塌。

1.2.2 洞门凿除盾构始发的站或井的围护结构一般为钢筋混凝土桩或连续墙，盾构刀盘无法直接切割通过，需要人工凿除。

洞门的凿除以不耽误盾构进洞、洞门内的土体暴露时间不易过长为原则。

凿除时，不能直接暴露土体，应保留围护结构的最后一层钢筋和钢筋保护层，待盾构刀盘到达之后再割除最后一层钢筋网。

1.2.3 洞门密封系统安装洞门密封是为保证洞门口处的管片背后可靠注浆，防止隧道贯通后的水土流失。

洞门密封系统最好采用帘布橡胶板加折页压板型式。

该系统由洞门框预埋钢环板、帘布橡胶板、折页钢压板及固定螺栓、垫片组成。

其优点是简单可靠，不需人工调整，折页压板可自动压紧在盾壳和管片上，保证注浆时浆液不会外漏。

系统机构及工作原理如下图：洞内密封系统机构及工作原理图1.3 、盾构组装调试及反力架安装1.3.1 反力架、始发台的定位与安装在盾构主机与后配套连接之前，开始进行反力架的安装。

安装时反力架与车站结构连接部位的间隙要垫实，以保证反力架脚板有足够的抗压强度。

由于反力架和始发台为盾构始发时提供初始的推力以及初始的空间姿态，在安装反力架和始发台时，反力架左右偏差控制在±10MM 之内，高程偏差控制在±5MM之内，上下偏差控制在±10MM之内。

盾构施工安全培训教育全面版摘要盾构施工是一项复杂的工程技术，要求从业人员具备丰富的专业知识和技能，同时也需要高度重视施工安全。

本文详细介绍了盾构施工安全培训教育的全面内容，包括培训目的、培训内容、培训方式等，并重点阐述了盾构施工安全培训教育的重要性和意义。

引言随着城市地下空间的开发和利用，盾构技术在地下隧道工程中得到了广泛应用。

盾构施工是一项高风险的作业，要求从业人员具备丰富的专业知识和技能，并熟悉施工现场的各种安全规范。

为了保障盾构施工的安全，提高从业人员的安全意识和技能水平，盾构施工安全培训教育变得尤为重要。

本文将介绍盾构施工安全培训教育的全面内容，旨在为盾构施工从业人员提供全方位的安全培训。

一、培训目的盾构施工安全培训教育的目的是为了提高从业人员的安全意识和技能水平，减少施工过程中发生事故的概率，保障施工人员的身体健康和生命安全。

培训目的主要包括：1.了解盾构施工的相关法律法规，熟悉施工现场的安全规范。

2.掌握盾构施工的基本知识和技能，提高从业人员的专业素养。

3.培养从业人员的安全意识，提高应对突发情况的能力。

4.加强团队协作和沟通能力，提高施工现场的整体安全水平。

二、培训内容盾构施工安全培训教育的内容包括但不限于以下几个方面：1. 盾构施工基本知识•盾构施工原理和流程•盾构机的结构和工作原理•盾构施工中的常见问题及其处理方法•盾构施工材料和设备的认识和使用2. 盾构施工安全规范•盾构施工现场的安全规范和要求•盾构施工作业人员的安全防护要求•盾构施工中的火灾、爆炸和坍塌等突发情况的防范措施3. 盾构施工作业技能•盾构机的操作和调试技能•盾构施工的隧道开挖技术•盾构施工的土压平衡和水压平衡技术•盾构施工的管片安装和封顶技术4. 盾构施工安全事故案例分析通过分析盾构施工中发生的安全事故案例，总结经验教训，提高从业人员的安全意识和预防能力。

三、培训方式盾构施工安全培训教育可以采用多种方式进行，包括但不限于以下几种：1.现场培训：在施工现场组织专业人员进行培训，通过实地操作培训人员掌握相关技能和安全知识。

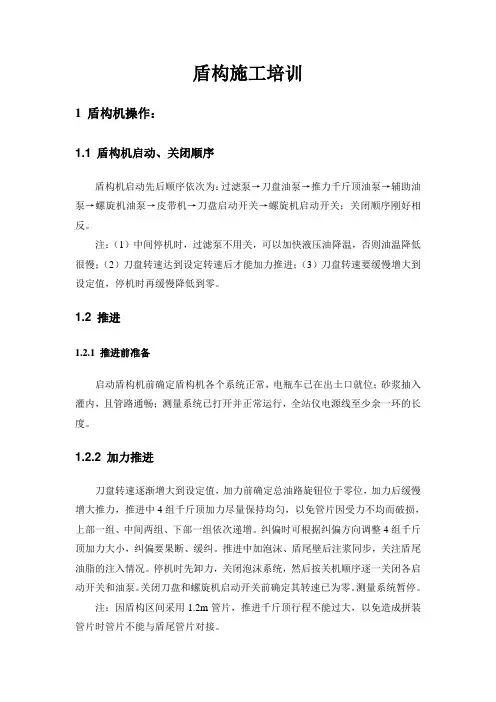

盾构施工培训1 盾构机操作：1.1 盾构机启动、关闭顺序盾构机启动先后顺序依次为：过滤泵→刀盘油泵→推力千斤顶油泵→辅助油泵→螺旋机油泵→皮带机→刀盘启动开关→螺旋机启动开关；关闭顺序刚好相反。

注：（1）中间停机时，过滤泵不用关，可以加快液压油降温，否则油温降低很慢；（2）刀盘转速达到设定转速后才能加力推进；（3）刀盘转速要缓慢增大到设定值，停机时再缓慢降低到零。

1.2 推进1.2.1 推进前准备启动盾构机前确定盾构机各个系统正常，电瓶车已在出土口就位；砂浆抽入灌内，且管路通畅；测量系统已打开并正常运行，全站仪电源线至少余一环的长度。

1.2.2 加力推进刀盘转速逐渐增大到设定值，加力前确定总油路旋钮位于零位，加力后缓慢增大推力，推进中4组千斤顶加力尽量保持均匀，以免管片因受力不均而破损，上部一组、中间两组、下部一组依次递增。

纠偏时可根据纠偏方向调整4组千斤顶加力大小，纠偏要果断、缓纠。

推进中加泡沫、盾尾壁后注浆同步，关注盾尾油脂的注入情况。

停机时先卸力，关闭泡沫系统，然后按关机顺序逐一关闭各启动开关和油泵。

关闭刀盘和螺旋机启动开关前确定其转速已为零。

测量系统暂停。

注：因盾构区间采用1.2m管片，推进千斤顶行程不能过大，以免造成拼装管片时管片不能与盾尾管片对接。

1.2.3 参数控制盾构区间隧道埋深浅，且地层全断面为粉细沙、中砂层，隧道掘进极易产生地面沉降或隆起，因此必须严格控制掘进参数，减小隧道掘进对地面的不良影响。

掘进中根据地面监测数据调整掘进参数。

1.2.3.1 掘进土压力：通过砂层掘进时，土压力设定值取静止土压力的1.3倍左右（土层中为1.1～1.2倍），土仓压力初步设定在1.5bar，施工时可根据施工效果和监测结果适当调整。

在推进中通过控制出土快慢来控制土压力，土压力尽量保持稳定，土压力设定过小或频繁变化都容易引起隧道上方土体坍塌，从而造成地面沉降或塌方。

1.2.3.2 刀盘转速：采用中速旋转，1.2r/min，盾构机转角通过刀盘转向控制，推进中不断调换刀盘转向，使盾构机转角控制在±5%以内。

盾构施工安全培训教育全面版1. 前言盾构施工作为一种高风险的地下工程施工方法，对施工人员的安全要求非常高。

为了确保施工作业的安全性，盾构施工安全培训教育是必不可少的一环。

本文将介绍盾构施工安全培训教育的全面版内容，旨在提高施工人员的安全意识和技能，确保施工过程中的安全。

2. 安全培训教育的重要性盾构施工是一项技术密集型、复杂度高的施工方法，不仅涉及到机械设备操作，还需要施工人员对工程地质、施工工艺等方面有深入的了解。

安全培训教育对于提高施工人员的安全意识、技能水平和应对突发事件的能力至关重要。

只有通过全面的安全培训教育，施工人员才能具备正确的安全操作流程，并能够预见、防范事故风险，从而降低事故发生的可能性。

3. 安全培训教育的内容3.1 法律法规与安全政策首先，安全培训教育应包括相关的法律法规与安全政策的学习与了解。

施工人员应了解盾构施工相关的法律法规，包括安全生产法、建筑法等，以及盾构施工的安全政策。

这些法律法规与政策的学习将使施工人员明确自己的权利和责任，并且能够按照规定执行安全操作。

3.2 盾构施工原理与工艺安全培训教育还应包括盾构施工原理和工艺的学习。

施工人员应了解盾构机械设备的工作原理和操作要点，掌握盾构施工的工艺流程，包括进洞、推进、回填等各个阶段的操作要点和安全注意事项。

只有了解了施工的原理和工艺，才能准确判断施工中的风险，并采取相应的安全措施。

3.3 安全操作技能培训安全操作技能培训是盾构施工安全培训教育中的重要内容。

包括对盾构机械操作的培训，如机身控制、推进速度的控制等。

同时还应包括紧急情况下的应急处理技巧的培训，如火灾、漏水等突发事件的处理，以及疏散逃生的技能。

3.4 安全意识培养安全意识的培养是盾构施工安全培训教育的核心内容。

通过学习案例分析和事故案例剖析，引导施工人员认识到安全操作的紧迫性和重要性，增强安全意识，从而养成遵守安全操作规程的良好习惯。

4. 安全培训教育的形式4.1 理论学习安全培训教育可以通过理论学习的方式进行，包括讲座、培训班等形式。

⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎧⎧⎪⎩⎪⎨⎧土压式泥水式—挤压式—半开敞式机械式半机械式手掘式全开敞式一、基本介绍1.概述盾构是在隧道施工期间，进行地层开挖及衬砌拼装时起支护作用的施工设备。

以盾壳为支护，利用前段刀盘切削岩土，利用千斤顶顶推盾构设备前进，在盾尾内部拼装预制管片为衬砌，从而形成隧道的一种以盾构设备为隧道掘进设备。

其基本构造均由盾构壳体（切口环、支撑环和盾尾）与开挖系统、推进系统（液压设备和千斤顶组成）和衬砌拼装系统（在盾尾随着盾构的推进将预制管片纵向依次拼接成环）等三大部分组成，其构造如图所示。

2分类由于开挖方法及开挖面支撑方法的不同，盾构种类很多。

分类如下：其中，常用的是密封式，是指在机械开挖式盾构机内设置隔墙，进入刀盘与隔墙土仓的土体，由泥水压力或土压提供足以使开挖面保持稳定的压力。

密封式盾构机又分成泥水平衡式（局部气压式）和土压平衡式二种，其中，土压式又分为一般（正常情况）土压式和泥水加压式。

2.1机械开胸式盾构机械开胸式盾构是在手掘式盾构的切口环部分装上与盾构直径相适应的大刀盘，以进行全面开胸机械切削开挖，切削下的土石靠刀盘上的料斗装载，并卸到皮带输送机上，用矿车运到洞外。

如图所示。

2.2局部气压盾构局部气压盾构是在开胸盾构的切口环和支撑环之间装有隔板，使切口环部分形成气压舱，空气机房向气压舱中供应压缩空气，以平衡开挖面的土压力，如图所示。

由一个金属缓冲器形压缩空气气垫支撑开挖面压力，空气压力可以单独调节，操作人员在气压舱外，不带气压工作。

局部气压盾构是相对在盾构隧道内全部通入压气的施工方法而言的，它可以免除工作人员在气压下工作的弊端。

2.3泥水加压平衡盾构泥水加压平衡盾构是在盾构密封隔仓内注入泥水，由泥水压力抵抗正面土压力，用全断面机械化切削及管道输送泥水出土方式，完成盾构开挖掘进全过程，如图6.2.8所示。

泥水加压盾构靠密封舱内的泥浆平衡开挖面的土体，遇到粉土、砂质粉土、砂土、粉砂、砂砾等粗颗粒土体，必须向开挖面注入添加膨润土、黏土的新鲜泥浆，在开挖面形成一个薄膜（对粉粒地层）或一个饱和区（粗粒地层），从而可以传递压力，保持开挖面平衡。

盾构从业人员培训教程盾构是一种用于地下隧道施工的高效率工程机械设备。

随着城市地下空间的不断扩大和交通建设的快速发展，盾构从业人员的培训变得越来越重要。

本文将介绍盾构从业人员培训的教程及其相关内容。

一、盾构从业人员培训的意义随着城市地下交通建设的不断推进，盾构作为一种高效率的施工方式，被广泛应用于地铁、隧道等工程中。

然而，盾构施工的复杂性和风险性也对从业人员的素质提出了较高的要求。

因此，进行盾构从业人员的培训是确保施工质量和工人安全的关键。

二、盾构从业人员培训的内容1. 盾构机的结构和原理：盾构机由刀盘、掘进机构、支撑系统、泥水处理系统等组成。

从业人员需要了解盾构机各部分的功能和作用，掌握其结构和原理。

2. 施工工艺和流程：盾构施工是一个复杂的工程过程，从业人员需要熟悉施工的各个环节，掌握施工工艺和流程，包括盾构机的组装与拆解、刀盘的安装与更换、掘进和推进过程等。

3. 安全操作规范：从业人员需要了解盾构施工的安全操作规范，包括正确佩戴安全防护用品、遵守施工现场的安全制度、正确使用和维护盾构机等。

4. 故障排除和维护：盾构机在施工过程中可能会出现各种故障，从业人员需要具备故障排除和维护的基本知识和技能，及时处理常见故障，保证施工的连续进行。

5. 泥水处理和环境保护：盾构施工过程中产生大量的泥水，从业人员需要了解泥水处理的方法和原理，掌握环境保护的相关知识，确保施工过程对环境的影响最小化。

三、盾构从业人员培训的方式和方法1. 理论学习：通过讲座、课堂教学等方式，向从业人员传授盾构机的结构、原理、施工工艺等基础知识。

2. 模拟实训：通过模拟盾构机的操作和施工过程，让从业人员亲自体验和操作，提高他们的操作技能和应变能力。

3. 现场实习：将从业人员送到盾构施工现场进行实习，让他们亲身参与实际的施工过程，了解施工现场的环境和要求，锻炼他们的工作能力和团队合作精神。

四、盾构从业人员培训的评估与认证为了保证盾构从业人员的素质和能力，需要对他们进行评估与认证。
