盾构施工技术

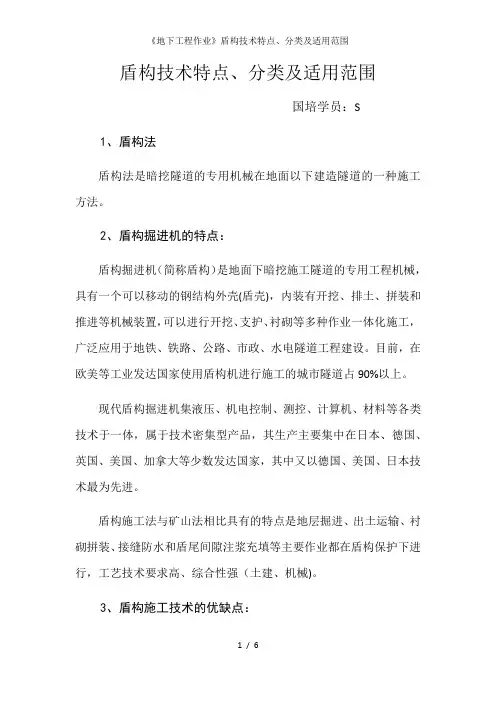

盾构技术特点、分类及适用范围国培学员：S1、盾构法盾构法是暗挖隧道的专用机械在地面以下建造隧道的一种施工方法。

2、盾构掘进机的特点：盾构掘进机（简称盾构）是地面下暗挖施工隧道的专用工程机械，具有一个可以移动的钢结构外壳(盾壳)，内装有开挖、排土、拼装和推进等机械装置，可以进行开挖、支护、衬砌等多种作业一体化施工，广泛应用于地铁、铁路、公路、市政、水电隧道工程建设。

目前，在欧美等工业发达国家使用盾构机进行施工的城市隧道占90%以上。

现代盾构掘进机集液压、机电控制、测控、计算机、材料等各类技术于一体，属于技术密集型产品，其生产主要集中在日本、德国、英国、美国、加拿大等少数发达国家，其中又以德国、美国、日本技术最为先进。

盾构施工法与矿山法相比具有的特点是地层掘进、出土运输、衬砌拼装、接缝防水和盾尾间隙注浆充填等主要作业都在盾构保护下进行，工艺技术要求高、综合性强（土建、机械)。

3、盾构施工技术的优缺点：优点：a）具有良好的隐蔽性；b）掘进速度快且施工费用不受埋置深度大而影响；c）适宜在不同颗粒条件下的土层中施工，尤其在松软含水地层中修建埋深较大的长隧道往往具有技术和经济方面的优越性；d）多车道的隧道可做到分期施工，分期运营，可减少一次性投资。

缺点：a）盾构施工是不可后退的；b）盾构是一种价格昂贵、针对性很强的专用施工机械，对于每一条用盾构法施工的隧道，必须根据施工隧道的断面大小、埋深条件、地基围岩的基本条件进行设计、制造或改造，一般不能简单的倒用到其它隧道工程中重复使用；c）对隧道曲线半径过小或隧道顶部覆土太浅时，施工困难较大，而且不够安全，特别是饱和含水松软土层，在隧道上方一定范围内地表沉陷尚难完全防止，拼装衬砌时对衬砌整体防水技术要求很高。

4、盾构施工技术先在隧道的一端建造竖井或基坑，以供盾构安装就位。

盾构从竖井或基坑的墙壁预留孔处出发，在地层中沿着设计轴线，向另一竖井或基坑的设计预留孔洞推进。

盾构推进中所受到的地层阻力，通过盾构千斤顶传至盾构尾部已拼装的预制衬砌、再传到竖井或基坑的后靠壁上。

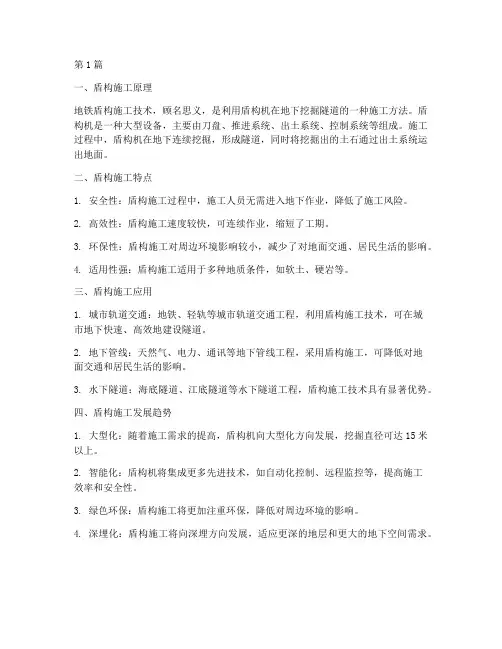

第1篇一、盾构施工原理地铁盾构施工技术，顾名思义，是利用盾构机在地下挖掘隧道的一种施工方法。

盾构机是一种大型设备，主要由刀盘、推进系统、出土系统、控制系统等组成。

施工过程中，盾构机在地下连续挖掘，形成隧道，同时将挖掘出的土石通过出土系统运出地面。

二、盾构施工特点1. 安全性：盾构施工过程中，施工人员无需进入地下作业，降低了施工风险。

2. 高效性：盾构施工速度较快，可连续作业，缩短了工期。

3. 环保性：盾构施工对周边环境影响较小，减少了对地面交通、居民生活的影响。

4. 适用性强：盾构施工适用于多种地质条件，如软土、硬岩等。

三、盾构施工应用1. 城市轨道交通：地铁、轻轨等城市轨道交通工程，利用盾构施工技术，可在城市地下快速、高效地建设隧道。

2. 地下管线：天然气、电力、通讯等地下管线工程，采用盾构施工，可降低对地面交通和居民生活的影响。

3. 水下隧道：海底隧道、江底隧道等水下隧道工程，盾构施工技术具有显著优势。

四、盾构施工发展趋势1. 大型化：随着施工需求的提高，盾构机向大型化方向发展，挖掘直径可达15米以上。

2. 智能化：盾构机将集成更多先进技术，如自动化控制、远程监控等，提高施工效率和安全性。

3. 绿色环保：盾构施工将更加注重环保，降低对周边环境的影响。

4. 深埋化：盾构施工将向深埋方向发展，适应更深的地层和更大的地下空间需求。

总之，地铁盾构施工工程在我国城市轨道交通建设中具有重要地位。

随着技术的不断发展和完善，盾构施工将在未来发挥更大的作用，为我国城市化进程提供有力支撑。

第2篇随着城市化进程的加快，地铁作为城市公共交通的重要组成部分，其建设速度和规模都在不断提升。

而地铁盾构施工技术，作为地下交通建设领域的一项重要工程，以其高效、环保、安全等优势，成为了我国地铁建设的主流技术。

本文将简要介绍地铁盾构施工工程的相关内容。

一、盾构施工技术简介盾构施工技术，即隧道盾构法施工技术，是利用盾构机在地下挖掘隧道的一种施工方法。

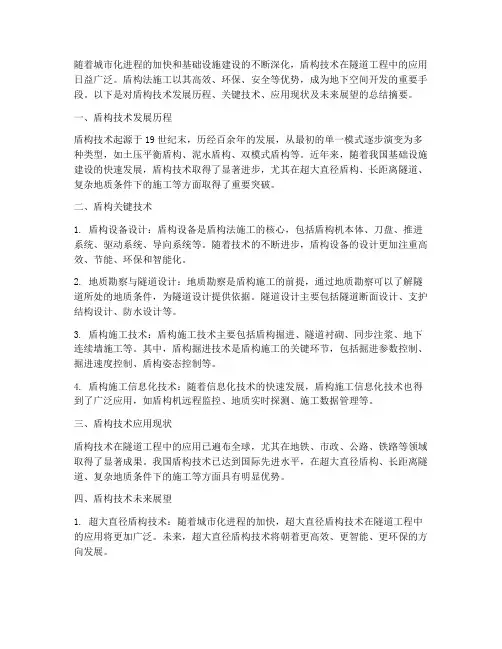

随着城市化进程的加快和基础设施建设的不断深化，盾构技术在隧道工程中的应用日益广泛。

盾构法施工以其高效、环保、安全等优势，成为地下空间开发的重要手段。

以下是对盾构技术发展历程、关键技术、应用现状及未来展望的总结摘要。

一、盾构技术发展历程盾构技术起源于19世纪末，历经百余年的发展，从最初的单一模式逐步演变为多种类型，如土压平衡盾构、泥水盾构、双模式盾构等。

近年来，随着我国基础设施建设的快速发展，盾构技术取得了显著进步，尤其在超大直径盾构、长距离隧道、复杂地质条件下的施工等方面取得了重要突破。

二、盾构关键技术1. 盾构设备设计：盾构设备是盾构法施工的核心，包括盾构机本体、刀盘、推进系统、驱动系统、导向系统等。

随着技术的不断进步，盾构设备的设计更加注重高效、节能、环保和智能化。

2. 地质勘察与隧道设计：地质勘察是盾构施工的前提，通过地质勘察可以了解隧道所处的地质条件，为隧道设计提供依据。

隧道设计主要包括隧道断面设计、支护结构设计、防水设计等。

3. 盾构施工技术：盾构施工技术主要包括盾构掘进、隧道衬砌、同步注浆、地下连续墙施工等。

其中，盾构掘进技术是盾构施工的关键环节，包括掘进参数控制、掘进速度控制、盾构姿态控制等。

4. 盾构施工信息化技术：随着信息化技术的快速发展，盾构施工信息化技术也得到了广泛应用，如盾构机远程监控、地质实时探测、施工数据管理等。

三、盾构技术应用现状盾构技术在隧道工程中的应用已遍布全球，尤其在地铁、市政、公路、铁路等领域取得了显著成果。

我国盾构技术已达到国际先进水平，在超大直径盾构、长距离隧道、复杂地质条件下的施工等方面具有明显优势。

四、盾构技术未来展望1. 超大直径盾构技术：随着城市化进程的加快，超大直径盾构技术在隧道工程中的应用将更加广泛。

未来，超大直径盾构技术将朝着更高效、更智能、更环保的方向发展。

2. 长距离隧道施工技术：长距离隧道施工技术是盾构技术发展的一个重要方向。

未来，长距离隧道施工技术将注重提高施工效率、降低施工成本、确保施工安全。

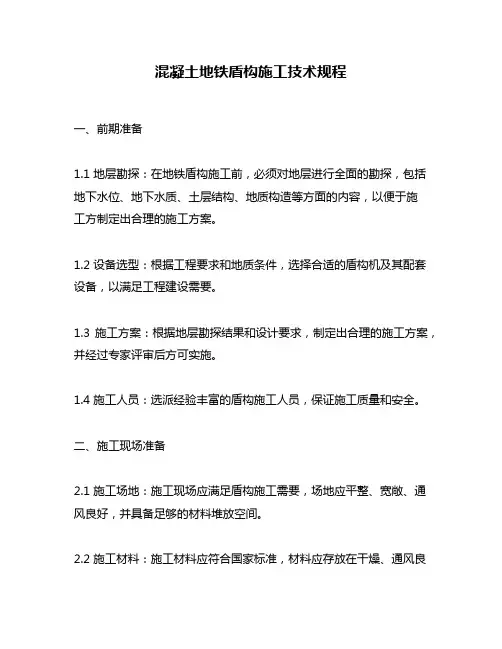

混凝土地铁盾构施工技术规程一、前期准备1.1 地层勘探：在地铁盾构施工前，必须对地层进行全面的勘探，包括地下水位、地下水质、土层结构、地质构造等方面的内容，以便于施工方制定出合理的施工方案。

1.2 设备选型：根据工程要求和地质条件，选择合适的盾构机及其配套设备，以满足工程建设需要。

1.3 施工方案：根据地层勘探结果和设计要求，制定出合理的施工方案，并经过专家评审后方可实施。

1.4 施工人员：选派经验丰富的盾构施工人员，保证施工质量和安全。

二、施工现场准备2.1 施工场地：施工现场应满足盾构施工需要，场地应平整、宽敞、通风良好，并具备足够的材料堆放空间。

2.2 施工材料：施工材料应符合国家标准，材料应存放在干燥、通风良好的地方。

2.3 施工设备：盾构机及其配套设备应在施工前进行检查、调试，确保正常运转。

2.4 安全措施：在施工现场设置安全警示标志，保证施工现场安全。

三、施工流程3.1 掘进前准备：在施工现场进行洞口开挖，安装盾构机及其配套设备，将材料运输到施工现场，并进行堆放。

3.2 盾构机推进：盾构机启动后，从洞口开始向前推进，同时进行土压平衡掘进或泥水平衡掘进，并不断加固地质环保结构，保证施工安全。

3.3 排土运输：在盾构机推进过程中，将挖掘的土方通过输送设备运出施工现场，并进行处理。

3.4 环片安装：在盾构机推进过程中，根据设计要求，及时安装环片，并进行环片的连接和固定。

3.5 断面支护：在盾构机推进过程中，及时进行断面支护，保证施工安全。

3.6 设备维护：在盾构机推进过程中，对设备进行定期检查和维护，确保设备正常运行。

四、施工质量控制4.1 监理：在施工期间，应有专业监理人员对施工质量进行监督和检查，并及时发现和处理问题。

4.2 施工记录：在施工过程中，应做好施工记录，包括施工进度、质量、安全等方面的内容。

4.3 质量检测：在施工过程中，应定期进行质量检测，确保施工质量符合设计要求。

4.4 施工总结：在施工完成后，应对施工过程进行总结，并提出改进意见，以便于下一次施工的顺利进行。

盾构施工盾构的基本构造包括盾构壳体、推进系统、拼装系统三大部分。

盾构的推进系统有液压设备和盾构千斤顶组成。

盾构机是开挖土砂围岩的主要机械,由切口环、支承环及盾尾三部分组成,以上三部分总称为盾构壳体。

一盾构机施工(1)随着施工技术的不断革新与发展,盾构的种类也越来越多,目前在我国地下工程施工中主要有:手掘式盾构、挤压式盾构、半机械式盾构、机械式盾构等四大类;(2)盾构施工前,必须进行地表环境调查、障碍物调查以及工程地质勘察,确保盾构施工过程中的安全生产;(3)在盾构施工组织设计中,必须要有安全专项方案和措施,这是盾构设计方案中的关键;(4)必须建立供、变电、照明、通信联络、隧道运输、通风、人行通道,给水和排水的安全管理及安全措施:(5)必须有盾构进洞、盾构推进开挖、盾构出洞这三个盾构施工过程中的安全保护措施;(6)在盾构法施工前,必须编制好应急预案,配备必要的急救物品和设备。

二、盾构机施工应注意的事项(1)拼装盾构机的操作人员必须按顺序进行拼装,并对使用的起重索具逐一检查,确认可靠方可吊装;(2)机械在运转中,须小心谨慎,严禁超负荷作业。

发现盾构机械运转有异常或振动等现象,应立即停机作业;(3)电缆头的拆除与装配,必须切断电源方可进行作业;(4)操作盘的门严禁开着使用,防止触电事故。

动力盘的接地线必须可靠,并经常检查,防止松动发生事故;(5)连续启动二台以上电动机时,必须在第一台电动机运转指示灯亮后,再启动下一台电动机;(6)应定期对过滤器的指示器、油管、排放管等进行检查保养;(7)开始作业时,应对盾构各部件、液压、油箱、千斤顶、电压等仔细检查,严格执行锁荷“均匀运转”;(8)盾构出土皮带运输机,应设防护罩,并应专人负责;(9)装配皮带运输机时,必须清扫干净,在制动开关周围,不得堆放障碍物,并有专人操作,检修时必须停机停电;(10)利用蓄电瓶车牵行时,司机必须经培训持证驾驶;电瓶车与出土车的连接处，不准将手伸人:车辆李引时,按照约定的哨声或警铃信号才能拖运;(11)出土车应有指挥引车,严禁超载。

高速铁路隧道工程盾构施工关键技术及案例分析一、引言随着交通运输的发展和人民生活水平的提高，高速铁路建设成为了现代城市化进程中不可或缺的重要组成部分。

而在高速铁路建设中，隧道工程起着非常重要的作用。

隧道工程盾构施工作为目前最主流的施工方法之一，其关键技术的研究和案例分析对于提高施工效率、保证工程质量具有重要意义。

本文旨在探讨高速铁路隧道工程盾构施工的关键技术，并通过案例分析加深对这些技术的理解和应用。

二、盾构施工技术概述1. 盾构机概述：介绍盾构机的分类、结构和工作原理。

2. 盾构施工步骤：详细描述盾构施工的步骤，包括准备工作、初期工程、主体工程和尾部工程等。

3. 盾构掘进方法：介绍常见的盾构掘进方法，如液压推进和地压平衡推进等。

4. 盾构施工的优势和限制：分析盾构施工的优势和限制，对比与其他施工方法的差异。

三、高速铁路隧道工程盾构施工关键技术1. 地质勘察和工程设计：详细介绍地质勘察的目的、方法和技术要求，探讨如何将勘察结果应用于工程设计中。

2. 盾构机选择和配置：讨论盾构机的选型原则、配置方案和关键参数，以及与地质条件的匹配关系。

3. 盾构施工过程管理：重点介绍盾构施工过程中的质量、进度和安全管理措施，包括施工准备、施工实施和施工收尾等。

4. 盾构施工中的关键问题及解决方法：分析盾构施工过程中可能出现的关键问题，如地面沉降、水文问题和风险管理等，提出相应的解决方法。

四、案例分析1. 案例一：某高速铁路隧道工程盾构施工案例分析，对该工程的地质条件、盾构机选择、施工过程管理和关键问题进行详细描述和分析。

2. 案例二：另一高速铁路隧道工程盾构施工案例分析，重点介绍该工程中的工程设计、地质勘察和施工过程管理的关键技术。

五、结论通过对高速铁路隧道工程盾构施工关键技术的研究和案例分析，我们可以得出以下结论：1. 盾构施工技术在高速铁路隧道工程中具有广泛应用的优势，能够提高施工效率和保证工程质量。

2. 地质勘察和工程设计是盾构施工的基础，对于选择适合的盾构机和合理配置具有重要意义。

盾构施工技术盾构施工技术是一种地下隧道施工方法，以盾构机为主要设备，通过推进机械完成隧道掘进和支护等工作。

盾构施工技术具有高效、安全、环保等特点，在城市地下交通、供水、排水等工程中得到广泛应用。

下面将介绍盾构施工技术的施工工艺与控制要点。

一、盾构施工工艺1.前期准备：在施工前，需要进行现场勘察、地质勘测和设计等工作，了解地质情况和设计要求，制定施工方案。

2.盾构机的安装：将盾构机组装、调试并安装进开挖井内。

安装时要确保盾构机的稳定性和安全性。

3.地下主井的开挖：首先开挖地下主井，预留出足够的空间容纳盾构机。

开挖时要根据地质情况选择合适的开挖方式和支护措施。

4.盾构机的推进：盾构机通过推进机械推进前进，同时进行掘进和支护工作。

推进时要注意平稳推进、控制好推进速度，保证施工的安全和质量。

5.掘进与支护：盾构机先进行土压平衡或液压平衡掘进，然后通过推进装置推进，并在掘进过程中进行支护，如喷射混凝土、安装钢管衬套等。

6.过渡段的固结：当盾构机掘进到相应的位置后，需要对过渡段进行固结，确保施工安全。

7.后期工程：盾构机掘进完成后，进行拆机，并进行隧道的后期工程，如内衬、排水、通风等。

8.施工记录与验收：在施工过程中需做好施工记录与资料整理，并进行验收，确保施工的质量和安全。

二、盾构施工的控制要点1.地质预报：准确的地质预报是盾构施工的前提，包括地层情况、地下水位、岩石力学性质等，以便制定合理的措施和施工方案。

2.盾构机的调试与维护：在盾构机安装前，需要对盾构机进行调试，检查各项设备是否正常运行。

在施工过程中，要定期对盾构机进行维护和检修，确保其正常运转。

3.支护措施的选择：根据地质情况和设计要求选择合适的支护措施，包括喷射混凝土、钢管衬套、土压平衡等。

4.盾构机的定位与控制：准确的盾构机定位和控制是保证施工质量和安全的关键。

通过使用激光测距仪、导航系统等设备进行定位和控制。

5.掘进速度的控制：掘进速度的控制要根据地质情况和盾构机的性能进行合理调整，避免地下工程灾害的发生。

盾构施工工法一、引言盾构施工工法是一种广泛应用于地铁、隧道、水利工程等领域的先进施工方法。

它以其高效、安全、环保等优点，在工程建设中发挥着越来越重要的作用。

本文将详细介绍盾构施工工法的原理、特点、应用范围及发展趋势。

二、盾构施工工法原理盾构施工工法是一种利用盾构机进行隧道施工的方法。

盾构机是一种集挖掘、推进、支护、出渣等功能于一体的综合性机械设备。

在施工过程中，盾构机通过刀盘对土体进行切割，同时通过推进系统将切削下来的土体排出隧道外，并在土体表面形成一层保护层，即“盾壳”。

随着盾构机的推进，不断形成新的隧道结构。

三、盾构施工工法特点1. 高效性：盾构施工工法采用自动化、智能化的设备，大大提高了施工效率。

同时，由于盾构机具有连续作业的特点，可以缩短工期，降低工程成本。

2. 安全性：盾构施工工法采用全封闭式作业，有效避免了地面沉降、塌陷等安全事故的发生。

同时，盾构机具有较高的稳定性，能够确保施工过程中的安全性。

3. 环保性：盾构施工工法采用土压平衡技术，能够减少对周围环境的影响。

同时，施工过程中产生的噪音、粉尘等污染也得到了有效控制。

四、盾构施工工法应用范围1. 地铁建设：地铁是城市交通的重要组成部分，盾构施工工法在地铁建设中得到了广泛应用。

通过采用盾构施工工法，可以高效、安全地完成地铁隧道的建设。

2. 隧道工程：除了地铁建设外，盾构施工工法还广泛应用于公路、铁路等隧道建设中。

它可以解决复杂的地质条件下的隧道施工难题，提高隧道施工效率和质量。

3. 水利工程：在水利工程建设中，盾构施工工法可用于水下隧道的建设。

它能够克服水下施工的困难，保证施工质量和安全。

五、盾构施工工法发展趋势1. 智能化发展：随着科技的不断进步，盾构施工工法将朝着智能化方向发展。

通过引入先进的自动化技术、人工智能技术等，实现盾构机的自主挖掘、自主推进等功能，进一步提高施工效率和质量。

2. 绿色化发展：环保意识的提高使得盾构施工工法将更加注重绿色化发展。

盾构专项施工方案一、前言盾构施工是地下工程中一种常见且先进的施工技术，能够有效减少对地表环境的影响，提高工程质量。

本文将围绕盾构专项施工方案展开讨论，并介绍其施工流程、关键技术及注意事项。

二、施工流程1. 前期准备在实施盾构施工前，需要对工程现场进行勘察、设计以及相关手续的办理。

同时，要确保施工人员已经接受相关的培训和安全教育。

2. 盾构机组装将盾构机按照设计要求组装，并进行测试，确保设备正常运行。

3. 盾构施工•掘进施工：定位开挖，实施刀盘掘进，控制盾构机的推进速度。

•补偿及润滑：根据盾构机的运行情况，及时进行泥浆的混合和注入，保证掘进施工的顺利进行。

•衬砌施工：通过盾构内的装置完成隧道管片的安装，保证隧道的稳定性。

4. 施工验收在盾构施工完成后，需对工程进行验收，确保工程质量符合相关标准。

三、关键技术1. 盾构机盾构机是盾构施工的核心设备，具有掘进、地层支护和成品加固等功能。

盾构机的选型和使用对工程施工有着至关重要的影响。

2. 泥浆系统泥浆系统是盾构施工中不可或缺的一部分，能够支持盾构机的顺利掘进，并有效控制地层的稳定。

3. 盾构管片拼装盾构管片是地下隧道的主要支护结构，其拼装质量直接关系到隧道的稳固性和密封性。

四、注意事项在盾构施工中，需要特别注意以下事项： - 安全第一，严格遵守相关规定，保障现场施工人员的安全。

- 严格按照施工方案执行，确保工程进度和质量。

- 定期检查设备和材料的质量，及时发现和解决问题。

五、结语盾构专项施工方案是地下工程中重要的一环，合理的施工方案能够保证工程顺利进行并提高施工效率。

希望本文能为相关从业人员提供一定的参考和指导，确保盾构施工取得良好的效果。

盾构施工技术总结范文盾构施工，那可是个相当神奇又充满挑战的事儿，就像在地下玩一场超级复杂的拼图游戏。

一、前期准备——万事开头难。

1. 地质勘探。

在盾构施工开始前，地质勘探就像是给地下世界来一场超级大摸底。

咱得知道地下的土是软是硬，有没有石头，有没有地下水捣乱。

就像要去探险一个未知的洞穴，得先了解里面的路况一样。

我们钻探、取样，把地下的土样和岩芯拿出来研究个透彻。

这过程中还闹过不少笑话呢，有一次钻探的时候，机器突然“罢工”，大家还以为是碰到啥神秘的地下宝藏了，结果发现是钻头卡住了一块特别硬的石头，费了好大劲儿才弄好。

2. 盾构选型。

选盾构机可不像选衣服那么简单。

得根据地质条件、隧道的直径和长度这些因素来挑。

如果地质软乎乎的，像泥巴一样，那就得选适合软土掘进的盾构机；要是地下石头多，那就得是那种能啃硬骨头的盾构机。

我记得当时为了选合适的盾构机，大家围坐在一起，对着各种盾构机的资料看了又看，争得面红耳赤。

有人说这个盾构机的刀具好，有人说那个盾构机的推进系统稳定，就像在讨论哪个超级英雄更厉害一样。

二、盾构掘进——地下大冒险。

1. 始发。

盾构始发就像是火箭发射的那一刻，紧张又激动。

首先得把盾构机稳稳地安装在始发井里，这就像把火箭固定在发射台上一样。

然后要小心翼翼地破除洞口的围护结构，就像打开通往神秘世界的大门。

刚开始掘进的时候，大家眼睛都不敢眨，紧紧盯着各种仪表，生怕出一点差错。

有个小插曲，在始发的时候，有个新手工人太紧张，把控制盾构机推进速度的按钮按错了，差点让盾构机“蹿”出去，还好老师傅眼疾手快，及时纠正了过来。

2. 正常掘进。

在正常掘进过程中，盾构机就像一个超级大钻头，不停地往前钻。

操作人员要时刻关注着刀盘的转速、扭矩，还有盾构机的姿态。

这就好比开车的时候，要注意车速、方向盘的角度一样。

如果刀盘扭矩突然变大，那就可能是碰到硬东西了，得赶紧停下来看看。

有一次，刀盘扭矩蹭蹭往上升，大家以为是挖到了大石头，结果发现是一堆废旧的钢筋混在土里，就像地下藏着一个废旧的建筑工地一样。
