《电工技术基础与技能》第三章 直流电路习题

直流电路习题及答案直流选择一、单选题1. 5A电流从一个二端元件的a端流入b端流出，若b端电位比a端高20V，则此元件是（）。

A 吸收功率B 发出功率C 不能确定2.某实验室有额定电压220V、额定功率100W的白炽灯12盏，另有额定电压220V、额定功率2kW的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（）。

A 22 kWhB 10.4 kWhC 22.4 kWhD 20.4 kWh3.从外特性来看，任何一条电阻R支路与恒流源I（）联，其结果可以用一个S等效恒流源替代，该等效电源值为（）。

IA 并，SIB 串，SRIC 并，SRID 串，S4.将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（），所以小灯泡的亮度（）。

A 减小，变暗B 减小，变亮C 增大，变亮D 不变，不变5.电路中等电位点可以（），之后对电路的其它部分（）影响。

A 短路，没有B短路，有 C开路，没有 D 开路，有 6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。

A 增大5倍B 不能确定C 减小5倍D 不变7. 用一个满刻度偏转电流为50A μ、电阻g R 为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。

A20Ω B20.05Ω C10.05Ω D 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。

A697 k Ω B597 k Ω C497 k Ω D 47 k Ω 9. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。

AL R B0 C∞ D 2L R10. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。

直流电路一、填空题1、电力系统中一般认为参照点，参照点的电位为（零）电位。

2、欧姆定律一般可分为（部分电路3、部分电路的欧姆定律是用来说明电路中（）的欧姆定律和（电压电流全电路电阻）的欧姆定律。

）三个物理量之间关系的定律。

4、全电路欧姆定律，说了然回路中电流Ⅰ与电源电动势的代数和成（正）比，而与回路中的（负载电阻）及（电阻）之和成反比。

5、导体电阻的单位是（欧姆），简称（欧），用符号（Ω）表示，而电阻率则用符号（ρ）表示。

6、已知电源电动势为E，电源的阻压降为U0，则电源的端电压U=(Ｅ－Ｕ0 )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（２００Ｖ）伏。

8、串连电路中的（电流）到处相等，总电压等于各电阻上（电压降）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串连后，接到２２０伏电源上，则（15）瓦灯泡较亮，而（100）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所耗费的电量，因此它的单位又叫（千瓦小时）。

11、用万用表丈量电路的电流时一定先断开电路，而后依照电流从正到负的方向，将万用表直流电流挡（串）联到被测电路中。

12、一条均匀电阻丝对折后，通以和本来同样的电流，则在同样时间里，电阻丝所产生的热量是本来的（1/4）倍。

13、有一只阻为0.15 Ω，量程为1A 的电流表，现给它并联的一只0.05 Ω的小电阻，则这只电流表的量程扩大为（4A）。

1415、一电炉电阻为44Ω，额定工作电压220V，则此电炉额定功率为（16、以下列图1-1 的电路中有（3）节点，（5）条支路，（1100W）。

6）个回路，（3）个网孔。

图 1-1图1-217、如图1-2所示，已知E=50V， I=20A ， R=20Ω，则 A 点的电位是（）18．在串连电路中，等效电阻等于各电阻（19．在串连电路中，流过各电阻的电流（）。

串连的电阻越多，等效电阻越（），总电压等于各电阻电压（）。

中职《电工基础》直流电路练习与答案§ 1—1电流和电压一、填空题1.电流流通的路径称为电路，通常电路是由电源、导线、负载和开关组成。

2.习惯上规定止电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向相反。

3.金属导体屮自由电了的定向移动方向与电流方向相反。

4.电流分宜流和交流两大类,凡电流的人小和方向都随时间的变化而变化的电流称为交流电流,简称交流;凡大小和方向恒定不变的电流称为直流电流,简称直流。

5.若3 min通过导体横截面的电荷量是1.8C,则导体中的电流是0.01A。

6•测量电流吋，应将电流表出联接在电路屮，使被测电流从电流表的正（+ ）接线柱流进，从负（・）接线柱流岀;每个电流表都有一•定的测量范围，称为电流表的量程。

7.电丿玉是衡量电场力做功能力的物理量；电动势表示电源将止电荷从电源负极经电源内部移到正极的能力。

8.电路屮某点与参考点的电压即为该点的电位,若电路屮a、b两点的电位分别为Ua、Ub,贝ija、b 两点间的电压Uab-Ua-Ub； U ba= Ub- Ua Q9.参考点的电位为Q,高于参考点的电位取正值，低于参考点的电位取0值。

10.电动势的方向规定为在电源内部由负极指向止极。

11.测量电压吋，应将电压表和被测电路差联，使电床表接线柱的正负和被测两点的电位•致。

12.如图1—1所示,电压表的a应接电阻的C端，b应接电阻的丄端。

电流表的a 应接电阻的匚端。

I1kQIC R2 d1---------- 1 i -------------------- •二、判断题1.导体屮的电流由电子流形成，故电子流动的方向就是电流的方向。

(X)2.电源电动势的大小由电源本身性质所决定，与外电路无关。

(/)3.电压和电位都随参考点的变化而变化。

(X)4.我们规定自负极通过电源内部指向正极的方向为电动势的方向。

(丿)三、问答题1.电路主要由哪些部分组成?它们的主要功能是什么？答：屯路主要由电源、负载、导线和开关组成。

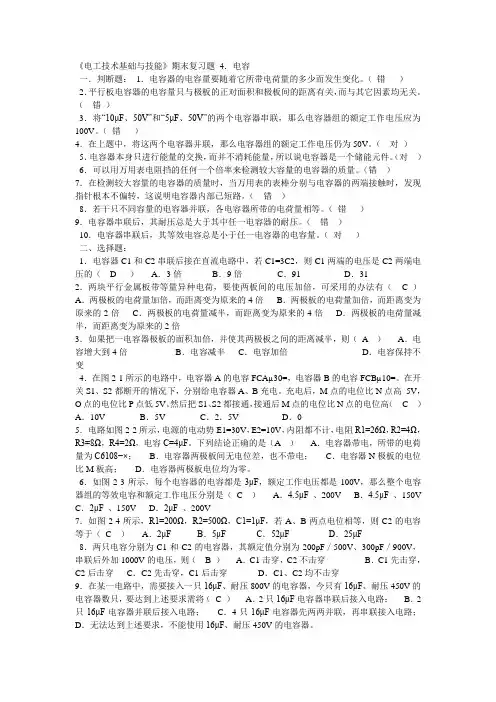

《电工技术基础与技能》期末复习题4．电容一．判断题：1．电容器的电容量要随着它所带电荷量的多少而发生变化。

（错）2．平行板电容器的电容量只与极板的正对面积和极板间的距离有关，而与其它因素均无关。

（错）3．将“10μF、50V”和“5μF、50V”的两个电容器串联，那么电容器组的额定工作电压应为100V。

（错）4．在上题中，将这两个电容器并联，那么电容器组的额定工作电压仍为50V。

（对）5．电容器本身只进行能量的交换，而并不消耗能量，所以说电容器是一个储能元件。

（对）6．可以用万用表电阻挡的任何一个倍率来检测较大容量的电容器的质量。

（错）7．在检测较大容量的电容器的质量时，当万用表的表棒分别与电容器的两端接触时，发现指针根本不偏转，这说明电容器内部已短路。

（错）8．若干只不同容量的电容器并联，各电容器所带的电荷量相等。

（错）9．电容器串联后，其耐压总是大于其中任一电容器的耐压。

（错）10．电容器串联后，其等效电容总是小于任一电容器的电容量。

（对）二、选择题：1．电容器C1和C2串联后接在直流电路中，若C1=3C2，则C1两端的电压是C2两端电压的（ D ）A．3倍B．9倍C．91 D．312．两块平行金属板带等量异种电荷，要使两板间的电压加倍，可采用的办法有（ C ）A．两极板的电荷量加倍，而距离变为原来的4倍B．两极板的电荷量加倍，而距离变为原来的2倍C．两极板的电荷量减半，而距离变为原来的4倍D．两极板的电荷量减半，而距离变为原来的2倍3．如果把一电容器极板的面积加倍，并使其两极板之间的距离减半，则（A）A．电容增大到4倍B．电容减半C．电容加倍D．电容保持不变4．在图2-1所示的电路中，电容器A的电容FCAµ30=，电容器B的电容FCBµ10=。

在开关S1、S2都断开的情况下，分别给电容器A、B充电。

充电后，M点的电位比N点高5V，O点的电位比P点低5V。

然后把S1、S2都接通，接通后M点的电位比N点的电位高（ C ）A．10V B．5V C．2．5V D．05．电路如图2-2所示，电源的电动势E1=30V，E2=10V，内阻都不计，电阻R1=26Ω，R2=4Ω，R3=8Ω，R4=2Ω，电容C=4μF。

《电工与电子基础》直流部分复习题一、直流电路复习知识点1、电路的组成2、实际电源与理想电源的区别3、电位的概念电压的概念电位与电压（电压降或电位差）的关系电压与电动势的关系4、电压、电流的参考方向的概念关联参考方向与非关联参考方向5、电功率指某元件的电功率P＞0表明该元件是消耗功率P＜0表明该元件是发出功率6、部分电路欧姆定律有源电路欧姆定律全电路欧姆定律7、电路的三种工作状态8、基尔霍夫电流、电流定律9、电阻的串、并联，电阻Y—Δ的等效变换10、电压源、电流源的等效变换11、支路电流法，叠加定理二、练习题（一）填空题1、如题2图电路所示，图（a）的U ab= V，图（b）的E= 。

2、在题4图所示电路中，U ab= V。

3、在题5图电路中，当开关S闭合时U a= V，U c= V，U ab= V；当开关S打开时，U a= V，U c= V，U ab= V。

4、已知题6图中电源E=10V，此电源在电路中吸收功率为30W，则流过此电源的电流I= A，电流实际方向由指向。

5、如题7电路中，已知I=8mA，U1=4V，U2=－2V，U3=－6V，由此可判断方框内元件是发出能量还是吸收能量。

元件1：，元件2：，元件3：。

6、在题8图所示电路中，I4= ，I5= ，E= 。

7、题9图所示电路为一含源支路，I1= ，I2= 。

8、题10图所示电路中，开关S打开，则U ab= 。

9、在题11图所示电路中，U1= ，U2= 。

10、一个量程为200mV，内阻为1KΩ的电压表，则应与该电压表一个阻值为R V= 的电阻。

11、在题14图电路中，开关S打开时R ab= ，开关S闭合时R ab= 。

12、在题15图所示电路中，已知I=9A，I1=3A，R1=4Ω，R3=6Ω，可知支路电阻R2= Ω，总电阻R= Ω。

13、在题1-16图（a）、（b）、（c）电路中，a b间等效电阻为：（a）Rab= Ω；（b）Rab= Ω；（c）Rab= Ω。

《电工技术基础》第三章试题姓名分数一填空题1、叫电容器，其最基本特性是。

2、即电容量。

3、平行板电容器的电容量是一个值，其大小仅与、和有关。

4、以空气为介电常数的平板电容器，若增大极板间的相对面积，则电容量将；若插入某种介质，则电容量将；若缩小两面三刀极板之间的距离，则电容量将。

5、电容器的额定工作电压又称，它是指。

6、如果把电容器接到电路中，必须保证电容器的额定工作电压交流电压的最大值，否则电容器将会被。

7、电容器的误差分为五级，分别为级，其允许误差；级，其允许误差；级，其允许误差级，其允许误差。

8、画出下列电容器在电路中的符号：（1）固定电容器（2）电解电容器（3）半可变电容器（4）可变电容器（5）双连可变电容器9、固定电容器的电容量是，它的性能和用途与两级间的有密切关系。

常用的介质是、、和、、等等。

10、电影解电容器是有正、负极之分的，使用时切不可或接到，否则，就会被击穿。

11、叫可变电容器，它常使用的介质有、。

12、收音机常用双连可变电容器来，它是来改变电容的。

13、半可变电容器又叫电容器，在电路中它常用作，一般利用或实现调节电容的目的，常用的电介质有、等。

14、在实际工作中，选用电容器，必须考虑它的、和。

当遇到单独一个电容器的耐用压能力不能常实际工作需要时，可以把几个电容器使用。

15、电容器串联相当于加大Ġ，因而电容量。

16、当n个容量均为C0的电容串联时，总容駏C= 。

17、电容癨并联相当캎增大电容器的! ，因而电容量Р㐂18、当n个容量均为၃0的男容并联时，总容量C= 。

Ѝ19、电容器并쁔在男路中，每只电容的耐用压均应，否则一只电容被击穿，整个并联电路将貫၃" 。

19、电容器并쁔在男路中，每只电容的耐用压均应，否则一只电容被击穿，整个并联电路将貫၃" 。

20、在充电过程中，电容器储存了能量，在放电过程中，电容器将正负电荷Ƞ，也随之能量。

21、0.01uF= 360PF= uF= F 。

《电工技术基础与技能》(第2版,陈雅萍主编)习题答案《电工技术基础与技能》第二版参考答案第1章课程导入1.1 认识电工实验实训室思考与练习1．直流交流2．有电切断1.2 安全用电常识思考与练习1．50mA 36V2．正确安装用电设备安装漏电保护装置电气设备的保护接地电气设备的保护接零3．用水和泡沫复习与考工模拟一、是非题1．× 2．√ 3．√ 4．× 5．× 6．√ 7．× 8．√ 9．√ 10．×二、选择题1．B 2．A 3．A 4．C 5．C三、简答题1．电工实验实训室通常的电源配置有：①两组可调直流稳压电压；②3～24V 多挡低压交流输出；③单相交流电源；④TTL电源；⑤三相交流电压输出。

2．常用电工仪器仪表有：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。

常用电工工具有：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。

3．实验实训室的安全操作规程：（1）实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。

（2）不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。

（3）任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。

（4）实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。

（5）实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事，（6）要爱护实验实训工具、仪器仪表、电气设备和公共财物。

（7）凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。

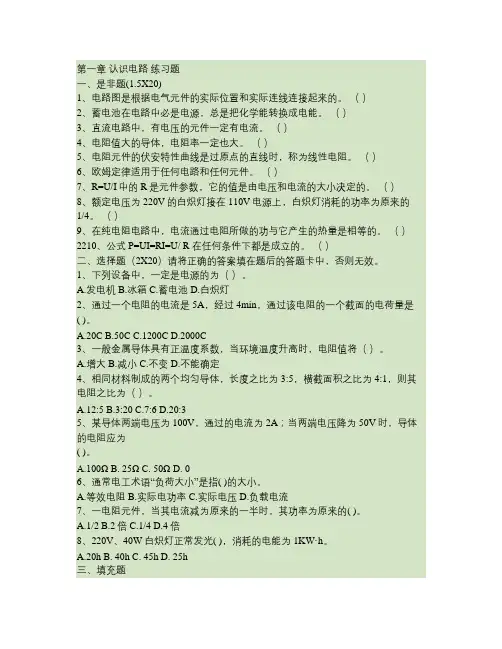

第一章认识电路练习题一、是非题(1.5X20)1、电路图是根据电气元件的实际位置和实际连线连接起来的。

（）2、蓄电池在电路中必是电源，总是把化学能转换成电能。

（）3、直流电路中，有电压的元件一定有电流。

（）4、电阻值大的导体，电阻率一定也大。

（）5、电阻元件的伏安特性曲线是过原点的直线时，称为线性电阻。

（）6、欧姆定律适用于任何电路和任何元件。

（）7、R=U/I中的R是元件参数，它的值是由电压和电流的大小决定的。

（）8、额定电压为220V的白炽灯接在110V电源上，白炽灯消耗的功率为原来的1/4。

（）9、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（）2210、公式P=UI=RI=U/ R 在任何条件下都是成立的。

（）二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。

1、下列设备中，一定是电源的为（）。

A.发电机B.冰箱C.蓄电池D.白炽灯2、通过一个电阻的电流是5A，经过4min，通过该电阻的一个截面的电荷量是( )。

A.20CB.50CC.1200CD.2000C3、一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）。

A.增大B.减小C.不变D.不能确定4、相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（）。

A.12:5B.3:20C.7:6D.20:35、某导体两端电压为100V，通过的电流为2A；当两端电压降为50V时，导体的电阻应为( )。

A.100ΩB. 25ΩC. 50ΩD. 06、通常电工术语―负荷大小‖是指( )的大小。

A.等效电阻B.实际电功率C.实际电压D.负载电流7、一电阻元件，当其电流减为原来的一半时，其功率为原来的( )。

A.1/2B.2倍C.1/4D.4倍8、220V、40W白炽灯正常发光( )，消耗的电能为1KW·h。

A.20hB. 40hC. 45hD. 25h三、填充题1、电路是由、、和等组成的闭合回路。

《电工技术基础与技能》简单直流电路一、选择题：1．在闭合电路中，负载电阻增大，则端电压将（ ）2．在右图所示的电路中，E=10V ，R 0 =1Ω，要使R P 获得最大功率，R P 应为（ ）A ．0.5ΩB ．1ΩC ．1.5ΩD ．03．将321R R R >>的三只电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是（ ）A ．1RB ．2RC ．3RD ．不能确定4．若将上题三只电阻并联后接在电压为U 的电源上，获得功率最大的电阻是（ ）A ．1RB ．2RC ．3RD ．不能确定5．一个额定值为220V 、40W 的白炽灯与一个额定值为220V 、60W 的白炽灯串联接在220V 的电源上，则（ ）A ．40W 的灯较亮B ．60W 的灯较亮C ．两灯亮度相同D ．不能确定6．两个电阻21R R 和并联，等效电阻值为（ ）A ．2111R R +B ．21R R -C ．2121R R R R +D ．2121R R R R + 7．两个阻值均为555Ω的电阻，作串联时的等效电阻与作并联时的等效电阻之比为（ ）A ．2：1B ．1：2C ．4：1D ．1：48．R 1和R 2为两个串联电阻，已知R 1=4R 2，若R 1上消耗的功率为1W ，则R 2上消耗的功率为（ ）。

A ．5WB ．20WC ．0.25WD ．400W9．R 1和R 2为两个并联电阻，已知R 1=2R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为（ ）。

A ．2WB ．1WC ．4WD ．0.5W10．如右图所示，已知R 1=R 2=R 3=12Ω，则A 、B 间的总电阻为（ ）。

A ．18ΩB ．4ΩC ．0D ．36Ω11．用电压表测得电路端电压为0，这说明（ ）。

A ．外电路断路B ．外电路短路C ．外电路上电流比较小D ．电源内阻为012．阻值为R 的两个电阻串联接在电压为U 的电路中，每个电阻消耗的功率为P ；若将两个电阻改为并联，仍接在电压为U 的电路中，则每个电阻消耗的功率为（ ）。

第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§1 电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√ 2．√三、选择题1．（B） 2．（A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。

这是电路的正常工作状态。

2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。

3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。

短路通常是一种不正常现象，应尽量避免。

五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。

2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和性能，便于电路的设计和安装。

现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。

3．从根本上说，方框图也是一种原理图。

不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。

各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。

1§2 电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。

2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、AC7．直流电流表、直流电流、+ 、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E 、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200～60016．存在于燃料与氧化剂中二、判断题1．× 2．√ 3．√ 4．√ 5．× 6．×三、选择题1．（A） 2．（C） 3．（A） 4．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。

电工技术基础与技能第三章复杂直流电路练习题一、是非题(2X20)1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。

（）2、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。

（）3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。

（）4、在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个方程。

（）5、叠加定理仅适用于线性电路，对非线性电路则不适用。

（）6、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。

（）7、任何一个含源二端网络，都可以用一个电压源模型来等效替代。

（）8、用戴维南定理对线性二端网络进行等效替代时，仅对外电路等效，而对网路内电路是不等效的。

（）9、恒压源和恒流源之间也能等效变换。

（）10、理想电流源的输出电流和电压都是恒定的，是不随负载而变化的。

（）二、选择题1、在图3-17中，电路的节点数为（）。

A.2B.3C.4D.12、上题中电路的支路数为( )。

A.3B.4C.5D.63、在图3-18所示电路中，I1和I 2的关系是（）。

A. I1>I2B. I1<I2C. I1=I2D.不能确定4、电路如图3-19所示，I=（）A。

A.-3B.3C.5D.-55、电路如图3-20所示，E=( )V。

A.-40B. 40C. 20D.06、在图3-21中，电流I、电压U、电动势E三者之间的关系为( )。

A.U=E-RIB.E=-U-RIC.E=U-RID.U=-E+RI7、在图3-22中，I=( )A。

A.4B.2C.0D.-28、某电路有3个节点和7条支路，采用支路电流法求解各支路电流时应列出电流方程和电压方程的个数分别为( )。

A.3、4B. 3、7C.2、5D. 2、69、电路如图3-23所示，二端网络等效电路参数为( )。

A.8V、7.33ΩB. 12V、10ΩC.10V、2ΩD. 6V、7Ω10、如图3-24所示电路中，开关S闭合后，电流源提供的功率( )。

模块一 直流电路班级 姓名第一节 电路基本概念一、判断题1、直流电路中，有电压的元件一定有电流。

（ ）2、直流电路中，有电流的元件，两端一定有电压。

（ ）3、电阻值大的导体，电阻率一定也大。

（ ）4、电阻元件的伏安特性曲线是过原点的直线时，叫做线性电阻。

（ ）5、欧姆定律适用于任何电路和任何元件。

（ ）6、IU R =中R 是元件参数，它的值是由电压和电流的大小决定的。

（ ） 7、额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的41。

（ ） 8、在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（ ）9、公式R U RI UI P 22===在任何条件下都是成立的。

（ ） 二、选择题1、一般金属导体具有正温度系数，当环境温度升高时，电阻值将 （ ）A 、增大B 、减小C 、不变D 、不能确定2、相同材料制成的两个均匀导体，长度之比为5:3，截面之比为1:4，则其电阻之比为 （ ）A 、5:12B 、20:3C 、6:7D 、3:203、某导体两端电压为100V ，通过的电流为2A ，当两端电压降为50V 时，导体的电阻应为 （ ）A 、100ΩB 、25 ΩC 、50ΩD 、0Ω4、一电阻元件，当其电流减为原来的一半时，其功率为原来的 （ ）A 、21B 、2倍C 、41D 、4倍三、填充题1、电路是由 、 、 和 等组成的闭合回路，电路的作用是实现电能的 和 。

2、电路通常有 、 和 三种状态。

3、电荷的 移动形成电流。

它的大小是指单位 内通过导体截面的 。

4、在一定 下，导体的电阻和它的长度成 ，而和它的横截面积成 。

第二节 简单直流电路一、是非题1、当外电路开路时，电源端电压等于零。

（ ）2、短路状态下，电源内阻的压降为零。

（ ）3、电阻值为Ω=Ω=10,2021R R 的两个电阻串联，因电阻小队电流的阻碍作用小，故2R 中通过的电流比1R 中的电流大些。

《电工基础》直流电路练习试卷姓名：班级：学号：得分：一、填空题：（30%）1、单位换算：60mA= 0.06 A；1.2KV= 1.2×102 V；1.8MΩ= 1.8×106Ω。

2、分析和计算复杂电路的主要依据是基尔霍夫定律和欧姆定律定律。

3、电路是由电源、负载、导线和开关组成。

4、测量电流应选用电流表表，它必须串联在被测电路中，它们的内阻应尽量小。

5、测量电压应选用电压表表，它必须并联在被测电路中，它们的内阻应尽量大。

6、一含源二端网络，测得其开路电压为100伏，短路电流为10安，则该含源二端网络等效电动势为100伏，等效电阻为10欧姆。

当外接10欧姆的负载电阻时，则负载电流为 5 安培。

7、填写下表：8、填写下表：9、电容器在电路和电器中应用的基本原理是电容器具有储存电荷和通交隔直的特性。

10、不能用电阻串、并联化简的电路叫复杂电路。

11、基尔霍夫第一定律又叫节点电流定律定律，其内容是∑I入=∑I出。

12、基尔霍夫第二定律又叫回路电压定律定律，其内容是∑IR=∑E。

二、判断题：（20%）1、电源电动势等于内、外电压之和。

（√）2、在任何封闭的直流电路中，流入电路的电流等于流出该电路的电流。

（√）3、电路中参考点改变，各点的电位也将改变。

（√）4、应用支路电流法解复杂电路时不一定以支路电流为未知量。

（×）5、电容器的电容量会随着它所带电荷量的多少而发生改变。

（×）6、每一条支路中的元件，只能有一只电阻或一只电阻和一只灯泡。

（×）7、电路中任一回路都可以称为网孔。

（×）8、任何一个二端网络总可以用一个等效电源来代替。

（×）9、任何假定支路电流方向都会带来计算错误。

（×）10、电桥电路是复杂电路，当电桥电路平衡时，是简单电路。

（√）三、选择题：（20%）1、某电路有3个节点和7条支路，则可列出独立的节点电流方程和独立的回路电压方程的个数分别为（ D ）：A：3、4 B：4、3 C：4、7 D：2、52、在下图中，其节点数、支路数、回路数和网孔数分别为（C ）：A：2、5、3、3 B：3、6、4、6 C：2、4、6、3 D：4、6、3、33、某电路的计算结果是: ,3,221AIAI-==它表明（ D ）：A：电流2I与电流1I方向相反B：电流2I大于1I C：电流2I小于1I D：电流2I的实际方向与参考方向相反。

《电工基础与技能》课后习题答案项目一认识电工实训室与安全用电任务一1.填空题（1）正电荷（2）正负（3）直流交流2.交流电：洗衣机空调数控机床直流电：剃须刀电动车手电筒任务三1.填空题（1）120 119（2）断电（3）鼻子脖颈2.简答题（1）答：实训室操作规程①进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。

②实训室内禁止吸烟，禁止喧哗、打闹，禁止携带食物、饮料等。

③进入实训室，禁止随意走动，行走时注意周边物品、线路，禁止摆弄与本节课无关的实训器材。

④实训过程中，严格按照操作规程操作。

先检查实训器材、导线是否完好，发现由有缺陷应立即报告，停止使用并及时更换。

⑤严格按照仪器仪表的操作规程使用。

⑥实训操作时，严格按照指导老师要求去做。

经老师检查无误后方可通电，禁止学生私自通电。

用电结束后，关闭电源。

⑦实训操作时，注意观察。

出现异常应立即断电并报告老师。

⑧发现有人触电时应立即切断电源，采取必要的急救措施进行救治。

⑨定期检查实训室的安全设施，保证灭火器等应急设备能安全使用。

⑩实训完毕后，关闭电源。

整理实验器材，打扫实验室卫生，关好门窗。

（2）答：若出现紧急情况，应做到以下几点：①遇到突发状况，不要慌乱，第一时间断电。

②断电之后，注意检查人身和设备的情况。

③发生人员触电事故，要根据情况进行救护。

④设备出现故障后，必须查出故障原因并排除以后，经老师检查后方可继续实训。

⑤实训台若出现火灾，切忌使用水灭火，必须使用专门的灭火器灭火。

项目二电路的基本概念任务一1.填空题（1）通路断路短路短路（2）很大的电流串联熔断器2. 答：电路是由电源、负载（用电器）、导线、开关等元器件组成。

电源是将其他形式的能量转换成电能的装置。

负载的作用是把电能转换成其他形式的能量。

开关用于控制电路的通断。

导线用来传输和分配电能。

3.画图：任务二1.填空题（1）直流交流（2）直流交流（3）30毫安 36V（4）DC AC（5）1100 1200（6）0V 1.5V（7）反比正比（8）标称阻值允许偏差额定功率（9）直标法文字符号法色标法。

第3章电路的暂态过程一、思考题解答3.1 思考题【思3.1.1】电路在换路前储能元件没有储能，则在t＝0－和t＝0＋的电路中，可将电容元件视为短路，电感元件视为开路。

如果换路前储能元件已有储能，且电路已处于稳态，则在t＝0－电路中，电容元件视为开路，电感元件视为短路。

在t＝0＋电路中，电容元件可用一理想电压源代替，其电压为u C(0－)；电感元件可用一理想电流源代替，其电流为i L(0－)。

【思3.1.2】根据换路定律可知，开关S断开瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-2所示的电路。

u C(0＋)＝u C(0－)＝112+×6＝2V，i2(0＋)＝0，i1(0＋)＝i C(0＋)＝622-＝2A【思3.1.3】根据换路定律可知，开关S断开瞬间电感的电流值不能突变，则在t＝0＋时的等效电路可简化为如图3-3所示的电路。

i L(0＋)＝i L(0－)＝42＝2A，U V＝R V×i L(0＋)＝－2500×2＝－5kV图3-2 思考题3.1.2的0＋电路图图3-3 思考题3.1.3的0＋电路图【思3.1.4】根据换路定律可知，开关S闭合瞬间电容器的电压值不能突变，则在t＝0＋时的等效电路可简化为如图3-4(a)所示的电路。

(1) i1(0＋)＝0，i(0＋)＝i2(0＋)＝100Au R1(0＋)＝100×1＝100V，u R2(0＋)＝u C(0＋)＝0第3章 电路的暂态过程• 1 •1(2) i (∞)＝i 1(∞)＝100199＋＝1A ，i 2(∞)＝0 u R1(∞)＝1×1＝1V ，u R2(∞)＝u C (∞)＝99×1＝99 V(3) 根据换路定律可知，当S 闭合瞬间电感的电流值不能突变，则在t ＝0＋时的等效电路可简化为如图3-4(b)所示的电路。

i 2(0＋)＝0，i (0＋)＝i 1(0＋)＝100199＋＝1A u R1(0＋)＝1×1＝1V ，u R2(∞)＝u L (0＋)＝99×1＝99 V S 闭合后电路达到稳态时，i 1(∞)＝0，i (∞)＝i 2(∞)＝1001＝100A u R1(∞)＝100×1＝100V ，u R2(∞)＝u C (∞)＝(a) (b) 图3-4 思考题3.1.4的0＋电路图【思3.1.5】i L (0＋)＝i L (0－)＝013E R R R ++＝12222++＝2Au C (0＋)＝u C (0－)＝2×2＝4Vt ＝0＋时的等效电路如图3-5所示，可得12＝2×［2＋i C (0＋)］＋2×i C (0＋)＋4 所以，i C (0＋)＝124422--+＝1A ，u L (0＋)＝12－2×(2＋1)－2×2＝2V【思3.1.6】(1) 根据换路定律可知，开关S 闭合瞬间电容器可视为短路，各电感可视为开路。

直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C ）R U I SA、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ A ）A、50mA；B、2.5mA；C、250mA。
