闭式横流冷却塔

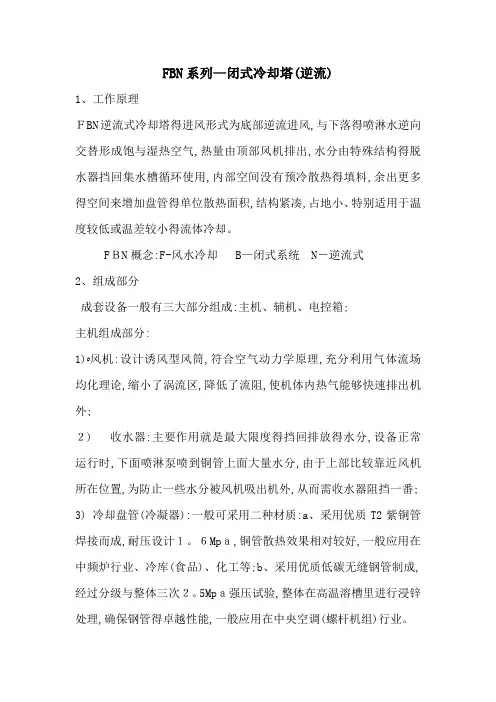

FBN系列—闭式冷却塔(逆流)1、工作原理ＦBN逆流式冷却塔得进风形式为底部逆流进风,与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特殊结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑,占地小、特别适用于温度较低或温差较小得流体冷却。

FＢN概念:F-风水冷却B—闭式系统 N－逆流式2、组成部分成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:1)ﻩ风机:设计诱风型风筒,符合空气动力学原理,充分利用气体流场均化理论,缩小了涡流区,降低了流阻,使机体内热气能够快速排出机外;２) 收水器:主要作用就是最大限度得挡回排放得水分,设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外,从而需收水器阻挡一番;3) 冷却盘管(冷凝器):一般可采用二种材质:a、采用优质T2紫铜管焊接而成,耐压设计１。

６Mpａ,铜管散热效果相对较好,一般应用在中频炉行业、冷库(食品)、化工等;b、采用优质低碳无缝钢管制成,经过分级与整体三次２。

5Mpａ强压试验,整体在高温溶槽里进行浸锌处理,确保钢管得卓越性能,一般应用在中央空调(螺杆机组)行业。

注:冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;4)ﻩ集水槽:主要就是盛放一定量得水源(一般为普通自来水即可),使喷淋装置工作时保证喷淋泵水得循环,使喷淋泵喷到冷却盘管上面得水自然落入集水槽中,从而保证喷淋工序得正常运行。

５) 喷淋头:为使喷到冷却盘管上面得水分均匀流畅,达到最佳散热效果;6) 喷淋水泵:主要功能就是将集水槽中得水,通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时,从而带走一部分从冷却盘管内传出得热量,达到降温得目得;７)ﻩ进风格栅:防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避免阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;8) 冷却塔外壳:支撑,机体主要组成部分;采用镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得3—6倍;根据特殊需要,也可采用201、３04或３16不锈钢板制作、辅机组成部分:1)ﻩ不锈钢水箱:主要就是盛放需冷却得循环流体,循环流体为封闭式,但还就是有少量得损耗,液位计自动测量与报警,以便及时补充冷却流体(冷却液);2) 循环水泵:与不锈钢水箱紧密相连,使不锈钢水箱流体通过循环水泵得作用,进入到主机冷却盘管内进行循环,进入到需冷却流体设备,然后由设备出来后再流入不锈钢水箱,从而实现相应流体实现快速循环目得;电控箱部分:1)ﻩ自动数显温度控制系统:此系统可设置上限温度,待从热电阻上测得得实际温度高于所设置得上限温度时,此系统可自动启动下一程序或报警;例如:一设备需要进入得冷却流体温度要求不得高于40℃,所以在温度控制系统上所设定得上限温度为40℃,为降低运行成本,对于冷却设备得两种降温方式(喷淋泵、风机),可只启动一种方式,当热电阻测得得实际温度高于4０℃时,则自动启动令一种方式,这样两种方式同时启动工作,从而使降温效果达到最佳;如这两种方式在都启动得情况下,实际温度仍然高于设定温度,已触发报警装置,则说明下面集水槽中得喷淋水温度亦很高,已达不到其喷淋水带走热量得效果,可将集水槽中得水更换一下即可;2) 喷淋泵自动控制系统;3) 风机自动控制系统;4)ﻩ循环水泵控制系统;5)ﻩ液位自动报警系统;6) 高温自动报警系统;控制电源线得计算方法:直流电流×0。

横流式冷却塔的原理
横流式冷却塔的原理是，当热水从进风网处进入冷却塔的气水分离器后，气体沿轴向由风机压入经内部装有斜片之喷嘴中成雾状喷出。

水滴与气流呈90度角进入填料层，由于旋转的填料及水滴的作用，使水流产生强烈的紊动和冲击作用，促使填料及水滴强烈地旋转运动而造成更为强烈的紊流。

这种强紊动、高频率的横向水流对被冷却介质起到了搅拌作用。

同时，由于气体的不断补充造成整个流体系统的压力上下波动并形成一个负压区（或称真空区），该区域的液体不流动或流动很小；而另一区域的压力较高并有液体在此区向上运动（称正压区），故形成两个明显不同的区域。

当系统运行时，冷水从上往下流入蒸发器并在此区内与加热后的热水相混合成为高温、高压的水蒸气混合物通过布水装置均匀分布于整个换热面上。

低温的水经过蒸发器后变成过饱和状态的蒸汽分子向上升腾，这些释放到空气中的热量又被大气中的空气所吸收。

如需更专业的解释，可咨询横流式冷却塔的专业技术人员。

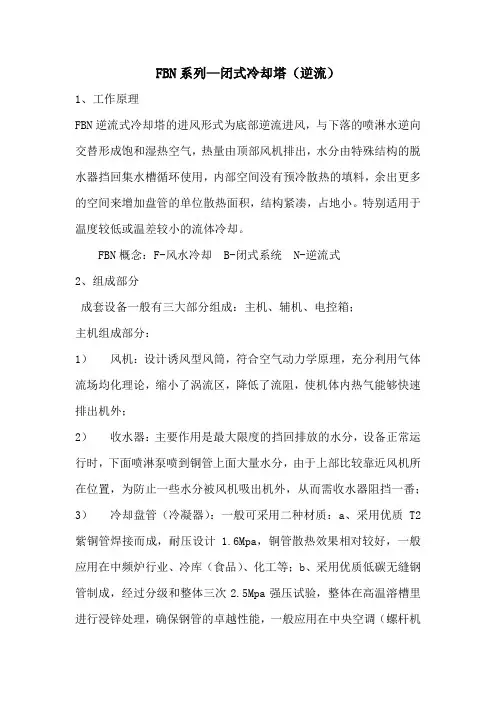

FBN系列—闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔的进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器挡回集水槽循环使用，内部空间没有预冷散热的填料，余出更多的空间来增加盘管的单位散热面积，结构紧凑，占地小。

特别适用于温度较低或温差较小的流体冷却。

FBN概念：F-风水冷却 B-闭式系统 N-逆流式2、组成部分成套设备一般有三大部分组成：主机、辅机、电控箱；主机组成部分：1）风机：设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使机体内热气能够快速排出机外；2）收水器：主要作用是最大限度的挡回排放的水分，设备正常运行时，下面喷淋泵喷到铜管上面大量水分，由于上部比较靠近风机所在位置，为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3）冷却盘管（冷凝器）：一般可采用二种材质：a、采用优质T2紫铜管焊接而成，耐压设计 1.6Mpa，铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品）、化工等；b、采用优质低碳无缝钢管制成，经过分级和整体三次2.5Mpa强压试验，整体在高温溶槽里进行浸锌处理，确保钢管的卓越性能，一般应用在中央空调（螺杆机组）行业。

注：冷却盘管中需冷却的流体可为多种，如纯洁水、淬火液、液压油、液态氨、氟利昂等；4）集水槽：主要是盛放一定量的水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水的循环，使喷淋泵喷到冷却盘管上面的水自然落入集水槽中，从而保证喷淋工序的正常运行。

5）喷淋头：为使喷到冷却盘管上面的水分均匀流畅，达到最佳散热效果；6）喷淋水泵：主要功能是将集水槽中的水，通过管道与喷淋头均匀的喷淋到冷却盘管上面，当大量有喷淋泵喷上去的水自上而下流淌时，从而带走一部分从冷却盘管内传出的热量，达到降温的目的；7）进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象，避免阳光照射到水槽内部，有效的保证喷淋水的水质及使用温度，有效防止灰尘及水藻滋生；8）冷却塔外壳：支撑，机体主要组成部分；采用镀铝锌板制作，是耐腐蚀、阻热性能最强的板材之一，使用寿命是普通镀锌板的3—6倍；根据特殊需要，也可采用201、304或316不锈钢板制作。

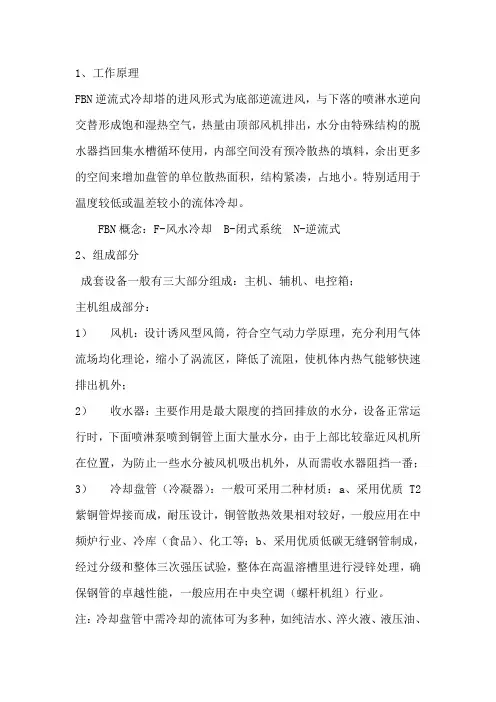

1、工作原理FBN逆流式冷却塔的进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器挡回集水槽循环使用，内部空间没有预冷散热的填料，余出更多的空间来增加盘管的单位散热面积，结构紧凑，占地小。

特别适用于温度较低或温差较小的流体冷却。

FBN概念：F-风水冷却 B-闭式系统 N-逆流式2、组成部分成套设备一般有三大部分组成：主机、辅机、电控箱；主机组成部分：1）风机：设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使机体内热气能够快速排出机外；2）收水器：主要作用是最大限度的挡回排放的水分，设备正常运行时，下面喷淋泵喷到铜管上面大量水分，由于上部比较靠近风机所在位置，为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3）冷却盘管（冷凝器）：一般可采用二种材质：a、采用优质T2紫铜管焊接而成，耐压设计，铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品）、化工等；b、采用优质低碳无缝钢管制成，经过分级和整体三次强压试验，整体在高温溶槽里进行浸锌处理，确保钢管的卓越性能，一般应用在中央空调（螺杆机组）行业。

注：冷却盘管中需冷却的流体可为多种，如纯洁水、淬火液、液压油、液态氨、氟利昂等；4）集水槽：主要是盛放一定量的水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水的循环，使喷淋泵喷到冷却盘管上面的水自然落入集水槽中，从而保证喷淋工序的正常运行。

5）喷淋头：为使喷到冷却盘管上面的水分均匀流畅，达到最佳散热效果；6）喷淋水泵：主要功能是将集水槽中的水，通过管道与喷淋头均匀的喷淋到冷却盘管上面，当大量有喷淋泵喷上去的水自上而下流淌时，从而带走一部分从冷却盘管内传出的热量，达到降温的目的；7）进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象，避免阳光照射到水槽内部，有效的保证喷淋水的水质及使用温度，有效防止灰尘及水藻滋生；8）冷却塔外壳：支撑，机体主要组成部分；采用镀铝锌板制作，是耐腐蚀、阻热性能最强的板材之一，使用寿命是普通镀锌板的3—6倍；根据特殊需要，也可采用201、304或316不锈钢板制作。
