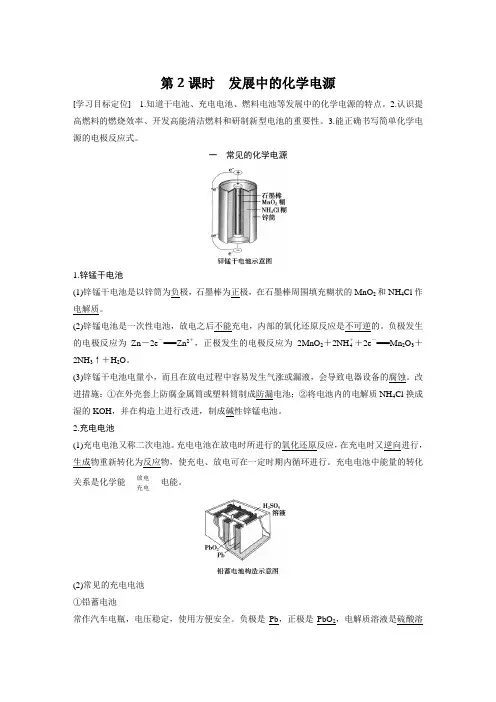

第2课时发展中的化学电源[目标导航] 1.知道干电池、充电电池、燃料电池等发展中的化学电源的特点。
2.认识提高燃料的燃烧效率、开发高能清洁燃料和研制新型电池的重要性。
3.能正确书写简单化学电源的电极反应式。

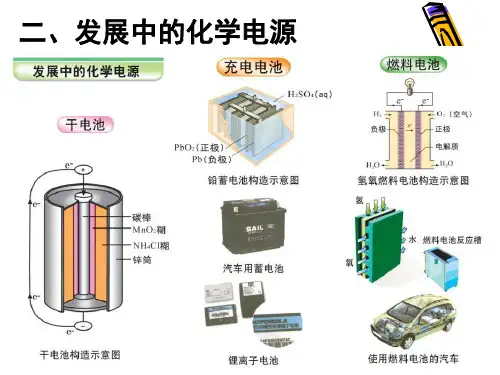

一、常见的化学电源1．锌锰干电池(1)结构：锌锰干电池是以锌筒为负极，石墨棒为正极，在石墨棒周围填充糊状的MnO2和NH4Cl作电解质。
(2)原理：锌锰电池是一次性电池，放电之后不能充电，内部的氧化还原反应是不可逆的。
负极发生的电极反应为Zn－2e－===Zn2＋，正极发生的电极反应为2MnO2＋2NH＋4＋2e－===Mn2O3＋2NH3↑＋H2O。
(3)缺陷与改进：锌锰干电池电量小，而且在放电过程中容易发生气涨或漏液，会导致电器设备的腐蚀。
改进措施：①在外壳套上防腐金属筒或塑料筒制成防漏电池；②将电池内的电解质NH4Cl换成湿的KOH，并在构造上进行改进，制成碱性锌锰电池。
2．充电电池(1)充电电池又称二次电池。
充电电池在放电时所进行的氧化还原反应，在充电时又逆向进行，生成物重新转化为反应物，使充电、放电可在一定时间内放电电能。
循环进行。
充电电池中能量的转化关系是：化学能充电(2)常见的充电电池①铅蓄电池负极是Pb，正极是PbO2，电解质溶液是硫酸溶液，常作汽车电瓶，电压稳定，使用方便安全。
②镍镉电池以Cd为负极，NiO(OH)为正极，以KOH为电解质，寿命比铅蓄电池长，但镉是致癌物质，废弃镍镉电池如不回收，会严重污染环境。
③碱金属中的Li是最轻的金属，活泼性极强，是制造电池的理想物质。
锂离子电池是新一代可充电的绿色电池。
3．燃料电池(1)燃料电池是通过燃料与氧化剂分别在两个电极上发生氧化还原反应，将化学能直接转化为电能的装置。
(2)燃料电池与火力发电相比，其燃料的利用率高、能量转化率高。
与干电池或者蓄电池的主要差别在于反应物不是储存在电池内部，而是由外设装备提供燃料和氧化剂等。
(3)以30%的KOH溶液为电解质溶液的氢氧燃料电池的电极反应如下：负极：2H2＋4OH－－4e－===4H2O(氧化反应)；正极：O2＋2H2O＋4e－===4OH－(还原反应)；总反应：2H2＋O2===2H2O。
【议一议】1．判断正误(1)锌锰干电池工作一段时间后碳棒变细。
()(2)氢氧燃料电池是将热能直接转变为电能。
()(3)氢氧燃料电池工作时氢气在负极上被氧化。
()(4)太阳能电池的主要材料是高纯度的二氧化硅。
()答案(1)×(2)×(3)√(4)×二、原电池电极反应式的书写方法1．负极反应式的书写先判断负极材料，然后再分析其反应特点，并注意电解质溶液的成分对电极产物的影响。
(1)锌锰干电池(Zn—C—NH4Cl)的负极是Zn，其负极反应特点是锌本身失去电子生成Zn2＋，Zn2＋与电解质溶液成分不反应，负极反应式是Zn－2e－===Zn2＋。
(2)铅蓄电池(Pb—PbO2—H2SO4)的负极是Pb，其负极反应特点是Pb失去电子生成Pb2＋，Pb2＋与电解质溶液中的SO2－4反应生成PbSO4，负极反应式是Pb －2e－＋SO2－4===PbSO4。
(3)氢氧燃料电池(Pt—Pt—KOH)的负极是Pt，其负极反应特点是燃料氢气在惰性电极(Pt)上失去电子生成H＋，H＋与电解质溶液中的OH－反应生成H2O，负极反应式是H2－2e－＋2OH－===2H2O。
2．正极反应式的书写(1)首先判断在正极发生反应的物质①当负极材料与电解质溶液能自发的发生氧化反应时，在正极上发生电极反应的物质是电解质溶液中的某种微粒；②当负极材料与电解质溶液不能自发的发生氧化反应时，在正极上发生电极反应的物质是溶解在电解质溶液中的O2。
(2)然后再根据具体情况写出正极反应式，在书写时也要考虑正极反应产物是否与电解质溶液反应的问题，若参与反应要叠加在一起书写。
(3)甲烷燃料电池用铂作电极插入KOH溶液中，其正极反应式是O2＋2H2O＋4e－===4OH－；铜锌原电池(Zn－Cu－H2SO4)的正极反应式是2H＋＋2e－===H2↑。
【议一议】2．有人设计以铂和锌为电极材料，植入人体做某种心脏病人的心脏起搏器的能源，它依靠人体血液中有一定浓度的O2和H2O进行工作。
请讨论解答：(1)负极材料是________，电极反应为___________________________________。
(2)正极材料是________，电极反应为__________________________________。
答案(1)锌2Zn－4e－===2Zn2＋(2)铂O2＋2H2O＋4e－===4OH－解析以铂和锌为电极材料，植入人体做某种心脏病人的心脏起搏器的能源，正极是铂，负极是锌，电解质溶液是人体血液，工作时，负极锌被氧化，血液中的O2得到电子被还原。
正极的反应为O2＋4e－＋2H2O===4OH－；负极的反应为2Zn－4e－===2Zn2＋。
一、原电池电极反应式的书写【例1】锂电池是一代新型高能电池，它以质量轻、能量高而受到普遍重视，目前已成功研制多种锂电池。
某种锂电池的总反应为Li＋MnO2===LiMnO2，下列说法正确的是()A．Li是正极，电极反应为Li－e－===Li＋B．Li是负极，电极反应为Li－e－===Li＋C．MnO2是负极，电极反应为MnO2＋e－===MnO－2D．Li是负极，电极反应为Li－2e－===Li2＋答案 B解析根据原电池中，负极发生氧化反应，正极发生还原反应，再结合总反应可知，Li失去电子生成Li＋被氧化，为负极；MnO2得到电子被还原，为正极。
归纳总结书写原电池电极反应式时注意的问题：(1)正确判断原电池的负极和正极，确定两极上分别发生的具体反应。
(2)确认电极得失电子后的产物是否与电解质溶液发生反应，若能反应，则应写与电解质溶液反应后的电极反应式。
(3)在正极上，若是电解质溶液中的某种离子被还原，提供该离子的电解质无论电离难易如何，一律写离子符号(而在原电池反应中，要遵循离子方程式的书写规则，只有易溶的强电解质用离子符号表示)。
变式训练1可用于电动汽车的铝—空气燃料电池，通常以NaCl溶液或NaOH 溶液为电解质溶液，铝合金为负极，空气电极为正极。
下列说法正确的是() A．以NaCl溶液或NaOH溶液为电解液时，正极反应都为：O2＋2H2O＋4e－===4OH－B．以NaOH溶液为电解液时，负极反应为：Al＋3OH－－3e－===Al(OH)3↓C．以NaOH溶液为电解液时，电池在工作过程中电解质溶液的碱性保持不变D．电池工作时，电子通过外电路从正极流向负极答案 A解析当电解质溶液显碱性或中性时，该燃料电池的正极发生的反应均为O2＋2H2O＋4e－===4OH－，A项是正确的；铝作负极，负极反应应该是铝失去电子变为铝离子，在氢氧化钠的溶液中铝离子继续与过量的碱反应生成偏铝酸根，因此负极反应为Al＋4OH－－3e－===AlO－2＋2H2O，B项是错误的；该电池在碱性条件下工作时，消耗了碱，反应的化学方程式为4Al＋3O2＋4OH－===4AlO－2＋2H2O，溶液的碱性减弱，C项是错误的；电池工作时，电子从负极流出来经过外电路流向正极，D项是错误的。
二、燃料电池【例2】燃料电池是燃料(如CO、H2、CH4等)跟氧气(或空气)起反应将化学能转变为电能的装置，若电解质溶液是强碱溶液，下面关于甲烷燃料电池的说法正确的是()A．负极反应式：O2＋2H2O＋4e－===4OH－B．负极反应式：CH4＋8OH－－8e－===CO2＋6H2OC．随着放电的进行，溶液的氢氧根浓度不变D．放电时溶液中的阴离子向负极移动答案 D解析O2＋2H2O＋4e－===4OH－应为正极反应式。
燃料氧化生成的二氧化碳不可能从强碱溶液中逸出，它将进一步反应转化成碳酸根。
所以负极反应式为CH4＋10OH－－8e－===CO2－3＋7H2O。
由于部分碱液和二氧化碳反应，所以溶液的c(OH－)将减小。
归纳总结常见的燃料电池有氢氧燃料电池、甲烷燃料电池、甲醇燃料电池等。
燃料电池的正极反应物一般为氧气。
电解质不同，电极反应就不同，如氢氧燃料电池以碱为电解质，其放电原理为：负极(H2)反应式：2H2－4e－＋4OH－===4H2O(氧化反应)正极(O2)反应式：O2＋2H2O＋4e－===4OH－(还原反应)电池总反应式：2H2＋O2===2H2O氢氧燃料电池以酸为电解质，其放电原理为：负极(H2)反应式：2H2－4e－===4H＋(氧化反应)正极(O2)反应式：O2＋4H＋＋4e－===2H2O(还原反应)电池总反应式：2H2＋O2===2H2O变式训练2燃料电池是目前电池研究的热点之一。
现有某课外小组自制的氢氧燃料电池，如图所示a、b均为惰性电极。
下列叙述不正确的是()A．a极是负极，该电极上发生氧化反应B．b极反应是O2＋4OH－－4e－===2H2OC．总反应的化学方程式为2H2＋O2===2H2OD．氢氧燃料电池是一种具有应用前景的绿色电源答案 B解析A项a极通H2为负极，电极反应为：2H2＋4OH－－4e－===4H2O发生氧化反应；B项，b极通O2为正极，电极反应为：O2＋2H2O＋4e－===4OH－，B项不正确；C项：正负极电极反应式相加得总反应为2H2＋O2===2H2O；D 项：氢氧燃料电池的能量高，且产物为水，对环境无污染，故是具有应用前景的绿色电源。
1．对化学电源的叙述正确的是() A．化学电源比火力发电对化学能的利用率高B．化学电源所提供的电能居于人类社会现阶段总耗电量的首位C．化学电源均是安全、无污染的D．化学电源即为可充电电池答案 A解析由于是化学能与电能的直接转化，节省了许多中转环节，所以化学电源对化学能的利用率比火力发电高得多，但火力发电仍居世界耗电量的首位；化学电源一般较安全，但含重金属的电源如果随意丢弃，将会给环境带来严重的污染；有些化学电源是可充电电源(如镍镉电池)，有些是不可充电的(如干电池)。
2．废电池处理不当不仅造成浪费，还会对环境造成严重污染，对人体健康也存在极大的危害。
有同学想变废为宝，他的以下想法你认为不正确的是()A．把锌皮取下洗净用于实验室制取氢气B．碳棒取出洗净用作电极C．把铜帽取下洗净回收利用D．电池内部填有NH4Cl等化学物质，将废电池中的黑色糊状物作化肥施用答案 D解析虽然氯化铵是一种化学肥料，但电池内部还有其他有害物质，如果用作化肥，会污染土壤，进入生物链后，影响人体健康。
3.右图为生活中常用的锌锰干电池的示意图，下列有关说法中不正确的是()A．电池内部含有电解质B．锌是负极，石墨棒是正极C．电池用完后可埋入土壤D．锌锰干电池是一次性电池答案 C解析锌锰干电池是一次性电池，负极材料是Zn，正极材料是石墨棒，电解质溶液是NH4Cl糊。
