电路及应用知识点总结电路是电子学的基础，它是指由电子元器件构成的电子设备中的一种结构组织，它通过一定的方式和方法，实现了对电子信号的处理、控制、转换和传输。
电路可以分为模拟电路和数字电路两种类型，其中模拟电路是以连续的信号为主要特征，而数字电路是以离散的信号为主要特征。
在现代电子设备中，电路的应用十分广泛，涉及到电子通信、计算机、家用电器、工业自动化等多个领域，因此对电路及其应用的理解和掌握具有重要的意义。
一、基本电路元件1. 电阻电阻是电路中常用的基本元件，它用于限制电流的流动，使得电路中的电子能够按照预定的路径和方式进行移动。
根据欧姆定律，电阻的电压和电流之间存在线性关系，即V=IR。
电阻的阻值可以通过选择材料和形状来实现，并且可以将多个电阻连接在一起以实现复杂的电路功能。
2. 电容电容是电路中的另一种基本元件，它用于储存电荷并具有将电荷释放的功能。
电容的电压和电荷之间存在线性关系，即Q=CV。
电容的大小可以通过电介质材料和结构形式进行调节，电容的加入可以对电路的频率特性、阻抗匹配等方面产生影响。
3. 电感电感是电路中的第三种基本元件，它用于储存磁场能量并且对电流的频率具有一定的抑制作用。
电感的电压和电流之间也存在线性关系，即V=L(di/dt)。
电感的大小和结构设计都可以影响电路的频率响应和阻抗匹配。
4. 二、三极管二极管是半导体器件中最基本的元件之一，它具有导通和截止两种状态，并且能够实现电流的放大和转换。
三极管是由二极管进化而来，它具有更多的引脚和更复杂的工作方式，可以实现更多的电路功能。
5. 集成电路集成电路是电路中的又一种基本元件，它将成百上千个功能部件集成在一个芯片上，并通过微加工技术实现高度集成化。
集成电路的种类和功能非常多样，根据不同的需求可以进行选择和应用。
此外，集成电路的发展也推动了电子技术的快速发展。
二、常见电路原理1. 欧姆定律欧姆定律是电路中最基本的规律之一，它表示电压和电流之间存在线性关系。

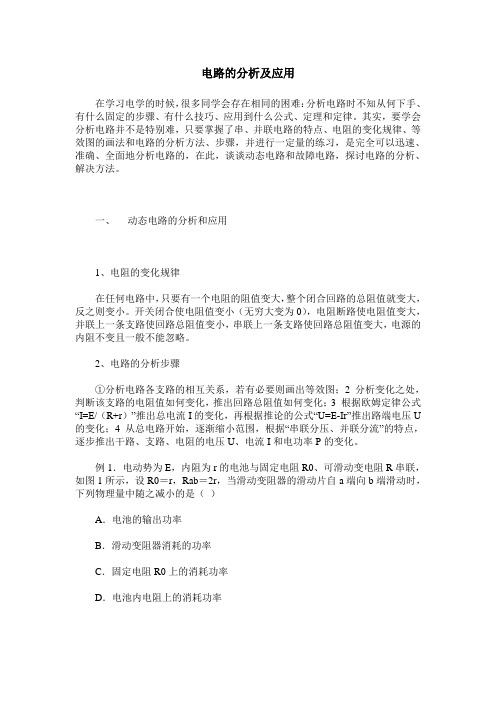

电路的分析及应用在学习电学的时候，很多同学会存在相同的困难：分析电路时不知从何下手、有什么固定的步骤、有什么技巧、应用到什么公式、定理和定律。
其实，要学会分析电路并不是特别难，只要掌握了串、并联电路的特点、电阻的变化规律、等效图的画法和电路的分析方法、步骤，并进行一定量的练习，是完全可以迅速、准确、全面地分析电路的，在此，谈谈动态电路和故障电路，探讨电路的分析、解决方法。
一、动态电路的分析和应用1、电阻的变化规律在任何电路中，只要有一个电阻的阻值变大，整个闭合回路的总阻值就变大，反之则变小。
开关闭合使电阻值变小（无穷大变为0），电阻断路使电阻值变大，并联上一条支路使回路总阻值变小，串联上一条支路使回路总阻值变大，电源的内阻不变且一般不能忽略。
2、电路的分析步骤①分析电路各支路的相互关系，若有必要则画出等效图；2 分析变化之处，判断该支路的电阻值如何变化，推出回路总阻值如何变化；3 根据欧姆定律公式“I=E/（R+r）”推出总电流I的变化，再根据推论的公式“U=E-Ir”推出路端电压U 的变化；4 从总电路开始，逐渐缩小范围，根据“串联分压、并联分流”的特点，逐步推出干路、支路、电阻的电压U、电流I和电功率P的变化。
例1．电动势为E，内阻为r的电池与固定电阻R0、可滑动变电阻R串联，如图1所示，设R0＝r，Rab＝2r，当滑动变阻器的滑动片自a端向b端滑动时，下列物理量中随之减小的是（）A．电池的输出功率B．滑动变阻器消耗的功率C．固定电阻R0上的消耗功率D．电池内电阻上的消耗功率解析：本题属于滑动变阻器引起的动态问题当滑动变阻器的滑动片在a端时，内电阻等于外电阻，电池的输出功率最大，滑动变阻器消耗的功率为0。
当滑动变阻器的滑动片自a端向b端滑动时，滑动变阻器的有效阻值变大，则回路总阻值变大，根据欧姆定律“I=E/（R+r）”推出总电流I变小，根据推论“U=E-Ir”推出路端电压U变大，电池的输出功率减小，滑动变阻器消耗的功率增大，I2•R0和I2•r都减小，因此，A、C、D正确。
