24.1 第3课时 在平面直角坐标系中对图形进行旋转变换

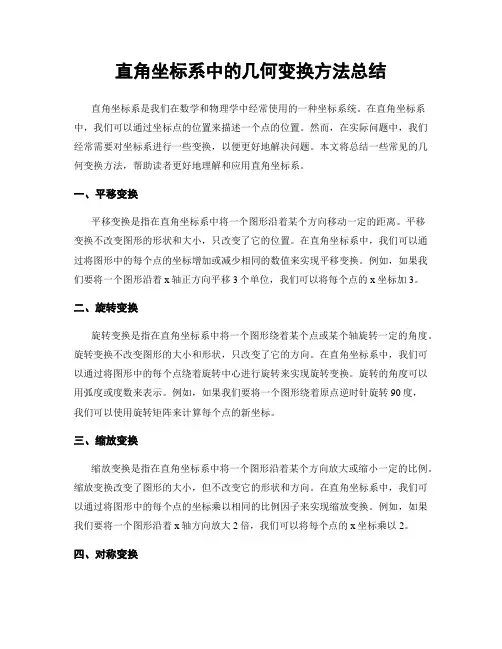

直角坐标系中的几何变换方法总结直角坐标系是我们在数学和物理学中经常使用的一种坐标系统。

在直角坐标系中，我们可以通过坐标点的位置来描述一个点的位置。

然而，在实际问题中，我们经常需要对坐标系进行一些变换，以便更好地解决问题。

本文将总结一些常见的几何变换方法，帮助读者更好地理解和应用直角坐标系。

一、平移变换平移变换是指在直角坐标系中将一个图形沿着某个方向移动一定的距离。

平移变换不改变图形的形状和大小，只改变了它的位置。

在直角坐标系中，我们可以通过将图形中的每个点的坐标增加或减少相同的数值来实现平移变换。

例如，如果我们要将一个图形沿着x轴正方向平移3个单位，我们可以将每个点的x坐标加3。

二、旋转变换旋转变换是指在直角坐标系中将一个图形绕着某个点或某个轴旋转一定的角度。

旋转变换不改变图形的大小和形状，只改变了它的方向。

在直角坐标系中，我们可以通过将图形中的每个点绕着旋转中心进行旋转来实现旋转变换。

旋转的角度可以用弧度或度数来表示。

例如，如果我们要将一个图形绕着原点逆时针旋转90度，我们可以使用旋转矩阵来计算每个点的新坐标。

三、缩放变换缩放变换是指在直角坐标系中将一个图形沿着某个方向放大或缩小一定的比例。

缩放变换改变了图形的大小，但不改变它的形状和方向。

在直角坐标系中，我们可以通过将图形中的每个点的坐标乘以相同的比例因子来实现缩放变换。

例如，如果我们要将一个图形沿着x轴方向放大2倍，我们可以将每个点的x坐标乘以2。

四、对称变换对称变换是指在直角坐标系中将一个图形关于某个点、某个直线或某个平面进行对称。

对称变换不改变图形的大小和形状，只改变了它的位置。

在直角坐标系中，我们可以通过将图形中的每个点的坐标关于对称中心进行对称来实现对称变换。

例如，如果我们要将一个图形关于x轴进行对称，我们可以将每个点的y坐标取负值。

五、剪切变换剪切变换是指在直角坐标系中将一个图形沿着某个方向进行拉伸或压缩。

剪切变换改变了图形的形状，但不改变它的大小和方向。

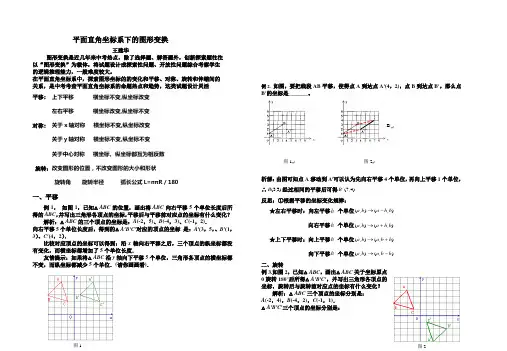

平面直角坐标系下的图形变换王建华图形变换是近几年来中考热点，除了选择题、解答题外，创新探索题往往以“图形变换”为载体，将试题设计成探索性问题、开放性问题综合考察学生的逻辑推理能力，一般难度较大。

在平面直角坐标系中，探索图形坐标的的变化和平移、对称、旋转和伸缩间的关系，是中考考查平面直角坐标系的命题热点和趋势，这类试题设计灵活平移: 上下平移横坐标不变,纵坐标改变左右平移横坐标改变,纵坐标不变对称: 关于x轴对称横坐标不变,纵坐标改变关于y轴对称横坐标不变,纵坐标不变关于中心对称横坐标、纵坐标都互为相反数旋转：改变图形的位置，不改变图形的大小和形状旋转角旋转半径弧长公式L=nπR／180一、平移例1，如图1，已知△ABC的位置，画出将ABC向右平移5个单位长度后所得的ABC，并写出三角形各顶点的坐标，平移后与平移前对应点的坐标有什么变化？解析：△ABC的三个顶点的坐标是：A(-2，5)、B(-4，3)、C(-1，2)．向右平移5个单位长度后，得到的△A′B′C′对应的顶点的坐标是：A′(3，5，、B′(1，3）、C′(4，2）．比较对应顶点的坐标可以得到：沿x轴向右平移之后，三个顶点的纵坐标都没有变化，而横坐标都增加了5个单位长度．友情提示：如果将△ABC沿y轴向下平移5个单位，三角形各顶点的横坐标都不变，而纵坐标都减少5个单位．(请你画画看)．例2. 如图，要把线段AB平移，使得点A到达点A'(4，2)，点B到达点B'，那么点B'的坐标是_______。

析解：由图可知点A移动到A/可以认为先向右平移4个单位，再向上平移1个单位，∴)3,3(B经过相同的平移后可得)4,7(/B反思：①根据平移的坐标变化规律：★左右平移时：向左平移h个单位),(),(bhaba-→向右平移h个单位),(),(bhaba+→★上下平移时：向上平移h个单位),(),(hbaba+→向下平移h个单位),(),(hbaba-→二、旋转例3.如图2，已知△ABC，画出△ABC关于坐标原点0旋转180°后所得△A′B′C′，并写出三角形各顶点的坐标，旋转后与旋转前对应点的坐标有什么变化？解析：△ABC三个顶点的坐标分别是：A(-2，4)，B(-4，2)，C(-1，1)．△A′B′C′三个顶点的坐标分别是：图2图1B/图2图1A′(2，-4)，B′(4，-2)，C′(1，-1)．比较对应点的坐标可以发现：将△ABC沿坐标原点旋转180°后，各顶点的坐标分别是原三角形各顶点坐标的相反数．例3如图，在直角坐标系中，△ABO的顶点A、B、O的坐标分别为（1，0）、（0，1）、（0，0）.点列P1、P2、P3、…中的相邻两点都关于△ABO的一个顶点对称：点P1与点P2关于点A对称，点P2与点P3关于点B对称，点P3与P4关于点O对称，点P4与点P5关于点A对称，点P5与点P6关于点B对称，点P6与点P7关于点O 对称，….对称中心分别是A、B，O，A，B，O，…，且这些对称中心依次循环.已知点P1的坐标是（1，1），试求出点P2、P7、P100的坐标.分析：本题是一道和对称有关的探索题，是在中心对称和点的坐标知识基础上的拓宽题，由于是规律循环的对称，所以解决问题的关键是找出循环规律.如图，标出P1到P7各点，可以发现点P7和点P1重合，继续下去可以发现点P8和点P2循环,所以6个点循环一次，这样可以求出各点的坐标.解：如图P2(1,-1)，P7(1,1)，因为100除以6余4，所以点P100和点P4的坐标相同，所以P100的坐标为(1,-3).三、对称例4．如图3，已知△ABC，画出△ABC关于x轴对称的△A′B′C′，并写出各顶点的坐标．关于x轴对称的两个三角形对应顶点的坐标有什么关系？解析：△ABC三个顶点的坐标分别是：A(1，4)，B(3，1)，C(-2，2)．△A′B′C′三个顶点的坐标分别是：A′(1，-4)，B′(3，-1)，C′(-2，-2)．观察各对应顶点的坐标可以发现：关于x轴对称两个三角形的对应顶点的横坐标不变，纵坐标互为相反数．友情提示：关于y轴对成的两个图形，对称点的纵坐标不变，横坐标互为相反数．在直角坐标系中，ABC△的三个顶点的位置如图3所示．（1）请画出ABC△关于y轴对称的A B C'''△（其中A B C'''，，分别是A B C，，的对应点，不写画法）；（2）直接写出A B C'''，，三点的坐标：(_____)(_____)(_____)A B C'''，，．析解：如图4，根据关于y轴对称的点的纵坐标不变，横坐标为原横坐标的相反数，即横坐标乘以1-，故可得（2）(23)A'，，(31)B'，，(12)C'--，反思：★关于x轴对称的点的横坐标不变，纵坐标为原纵坐标的相反数，即纵坐标乘以1-★关于y轴对称的点的纵坐标不变，横坐标为原横坐标的相反数，即横坐标乘以1-★关于原点成中心对称的点的，横坐标为原横坐标的相反数，纵坐标为原纵坐标的相反数，即横坐标、纵坐标同乘以1-四、位似例4 如图4，已知△ABC，画出△ABC以坐标原点0为位似中心的位似△A′B′C′，使△A′B′C′在第三象限，与△ABC 的位似比为21，写出三角形各顶点的坐标，位似变换后对应顶点发生什么变化？解析：△ABC三个顶点的坐标分别是：A(2，2)，B(6，4)，C(4，6)．△A′B′C′三个顶点的坐标分别是：A′(-1，-1)，B′(-3，-2)，C′(-2，-3)．图31 2 xO1-1ABCy1 2 xO1-1ABCA'B'C'y图3 图4C B AA 2C 2A 1B 1C 1O观图形可知，△A ′B ′C ′各顶点的坐标分别是△ABC对应各顶点坐标21的相反数．友情提示： △ABC 以坐标原点0为位似中心的位似△A ′B ′C ′，当△A ′B ′C ′与△ABC 的位似比为21，且△A ′B ′C ′在第一象限时， △A ′B ′C ′各顶点的坐标分别是△ABC 各顶点坐标的21．课前练习：在如图的方格纸中,每个小方格都是边长为1个单位的正方形,△ABC 的三个顶点都在格点上(每个小方格的顶点叫格点). ⑴画出△ABC 向下平移4个单位后的△A 1B 1C 1;⑵画出△ABC 绕点O 顺时针旋转90°后的△A 2B 2C 2,并求出A 旋转到A 2所经过的路线长.解:⑴画出△A 1B 1C 1;⑵画出△A 2B 2C 2, ,连接OA 1、OA 2,OA=2223+=13点A 旋转到A 2,所经过的路线长为:ι=9013131802ππ⋅=点评:图形的变换可以转化为点的问题,即找到顶点变换后的对应点,再顺次连接这些点即可得到图形.旋转变换要明确旋转中心、旋转方向、旋转半径、旋转角度；平移变换要明确平移的方向和距离；作一个图形关于某点的中心对称图形要明确对应点的连线经过对称中心，且对应点到对称中心的距离相等；作一个图形关于某一条直线的的对称图形，要明确对应点的连线被对称轴平分，且对应点到对称轴的距离相等。

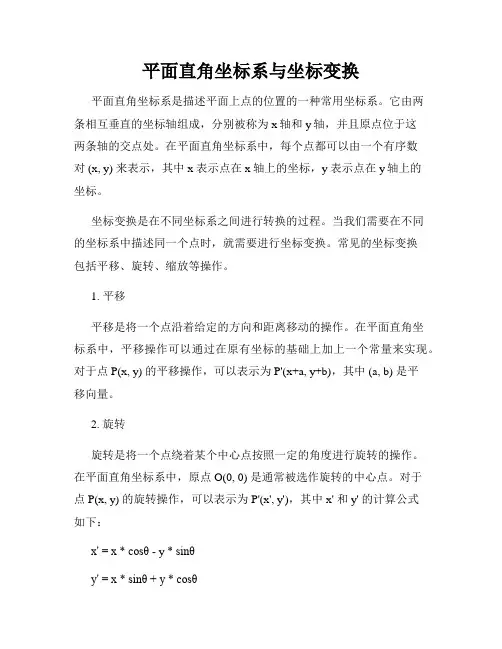

平面直角坐标系与坐标变换平面直角坐标系是描述平面上点的位置的一种常用坐标系。

它由两条相互垂直的坐标轴组成，分别被称为x轴和y轴，并且原点位于这两条轴的交点处。

在平面直角坐标系中，每个点都可以由一个有序数对 (x, y) 来表示，其中 x 表示点在x轴上的坐标，y 表示点在y轴上的坐标。

坐标变换是在不同坐标系之间进行转换的过程。

当我们需要在不同的坐标系中描述同一个点时，就需要进行坐标变换。

常见的坐标变换包括平移、旋转、缩放等操作。

1. 平移平移是将一个点沿着给定的方向和距离移动的操作。

在平面直角坐标系中，平移操作可以通过在原有坐标的基础上加上一个常量来实现。

对于点 P(x, y) 的平移操作，可以表示为 P'(x+a, y+b)，其中 (a, b) 是平移向量。

2. 旋转旋转是将一个点绕着某个中心点按照一定的角度进行旋转的操作。

在平面直角坐标系中，原点 O(0, 0) 是通常被选作旋转的中心点。

对于点 P(x, y) 的旋转操作，可以表示为 P'(x', y')，其中 x' 和 y' 的计算公式如下：x' = x * cosθ - y * sinθy' = x * sinθ + y * cosθ其中，θ 表示旋转的角度。

3. 缩放缩放是将一个点按照给定的比例进行放大或缩小的操作。

在平面直角坐标系中，缩放操作可以通过乘上一个比例因子来实现。

对于点P(x, y) 的缩放操作，可以表示为 P'(kx, ky)，其中 k 表示缩放的比例。

4. 坐标轴变换坐标轴变换是将坐标系的x轴和y轴进行调整的操作。

在平面直角坐标系中，坐标轴变换操作可以通过旋转和缩放来实现。

例如，如果我们需要将坐标系中的x轴和y轴交换，可以先进行一个旋转操作将x 轴旋转到y轴的位置，然后再进行一个缩放操作将x轴和y轴的刻度进行调整。

综上所述，平面直角坐标系与坐标变换是描述平面上点的位置和在不同坐标系之间进行转换的重要概念和操作。

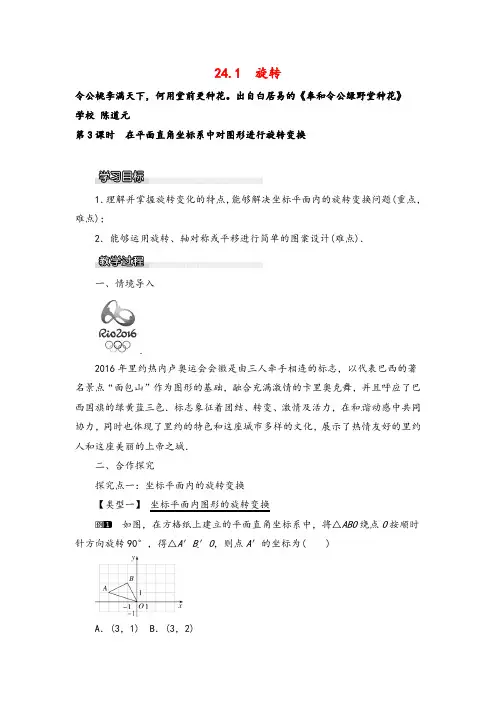

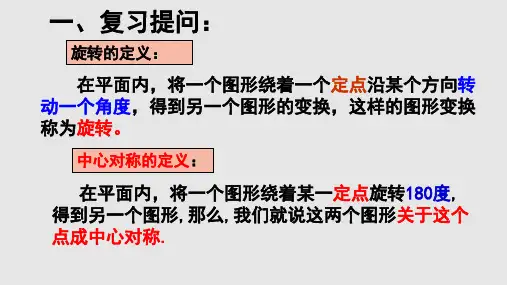

24.1 旋转令公桃李满天下，何用堂前更种花。

出自白居易的《奉和令公绿野堂种花》学校陈道元第3课时在平面直角坐标系中对图形进行旋转变换1．理解并掌握旋转变化的特点，能够解决坐标平面内的旋转变换问题(重点，难点)；2．能够运用旋转、轴对称或平移进行简单的图案设计(难点)．一、情境导入2016年里约热内卢奥运会会徽是由三人牵手相连的标志，以代表巴西的著名景点“面包山”作为图形的基础，融合充满激情的卡里奥克舞，并且呼应了巴西国旗的绿黄蓝三色．标志象征着团结、转变、激情及活力，在和谐动感中共同协力，同时也体现了里约的特色和这座城市多样的文化，展示了热情友好的里约人和这座美丽的上帝之城．二、合作探究探究点一：坐标平面内的旋转变换【类型一】坐标平面内图形的旋转变换如图，在方格纸上建立的平面直角坐标系中，将△ABO绕点O按顺时针方向旋转90°，得△A′B′O，则点A′的坐标为( )A．(3，1) B．(3，2)C．(2，3) D．(1，3)解析：根据网格结构找出点A、B旋转后的对应点A′、B′的位置，然后与点O顺次连接即可，再根据平面直角坐标系写出点A′的坐标．如图，点A′的坐标为(1，3)，故选D.方法总结：本题考查了坐标与图形旋转，根据网格结构作出旋转后的三角形，利用数形结合的思想求解．【类型二】坐标平面内线段的旋转变换如图，在平面直角坐标系中，点B的坐标是(1，0)，若点A的坐标为(a，b)，将线段BA绕点B顺时针旋转90°得到线段BA′，则点A′的坐标是__________．解析：过点A作AC⊥x轴，过点A′作A′D⊥x轴，垂足分别为C、D，显然t△ABC≌Rt△BA′D.∵点A的坐标为(a，b)，点B的坐标是(1，0)，∴OD＝OB ＋BD＝OB＋AC＝1＋b，A′D＝BC＝OC－OB＝a－1.∵点A′在第四象限，∴点A′的坐标是(b＋1，－a＋1)．故答案为(b＋1，－a＋1)．方法总结：本题考查了坐标与线段的变化，作出全等三角形，利用全等三角形对应边相等求出点A′到坐标轴的距离是解题的关键，书写坐标时要注意点所在的象限．探究点二：动态图形的操作与图案设计【类型一】 图形的变换用四块如图(1)所示的正方形卡片拼成一个新的正方形，使拼成的图案是一个轴对称图形，请你在图(2)、图(3)、图(4)中各画出一种拼法(要求三种画法各不相同，且其中至少有一个既是轴对称图形，又是中心对称图形)．解：解法不唯一．例如：方法总结：求解时只要符合题意即可，另外，在平时的学习生活中一定要留意身边各种形状的图案，这样才能在具体求解问题时如鱼得水，一蹴而就．【类型二】 图案设计如图，是一个4×4的正方形网格，每个小正方形的边长为1.请你在网格中以左上角的三角形为基本图形，通过平移、对称或旋转变换，设一个精美图案，使其满：①既是轴对称图形，又是以点O 为对称中心的中心对称图形；②所作图案用阴影标识，且阴影部分面积为4.解析：所给左上角的三角形的面积为12×1×1＝12，故设计图案总共需要三角形4÷12＝8(个)，以O 为对称中心的中心对称图形，同又是轴对称图形的设计方案有很多．答案：答案不唯一，以下各图供参考：方法总结：在读清要求后，进行方案的尝试设计，一般要经历一个不断修改的过程，使问题在修正中得以解决．三、板书设计1．坐标平面内的旋转变换2．动态图形的操作与图案设计教学过程中，强调学生自主探索和合作交流，鼓励学生自己动手操作，经历运用平移、旋转、轴对称的组合进行简单的图案设计过程，体会图形的欣赏与设计的奇妙.【素材积累】1、人生只有创造才能前进；只有适应才能生存。

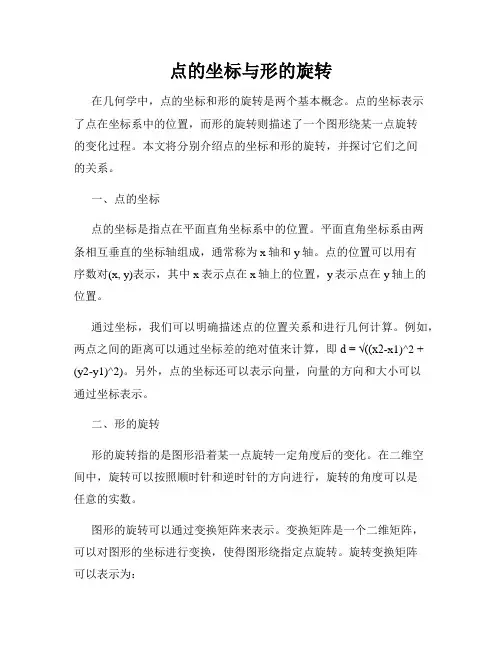

点的坐标与形的旋转在几何学中，点的坐标和形的旋转是两个基本概念。

点的坐标表示了点在坐标系中的位置，而形的旋转则描述了一个图形绕某一点旋转的变化过程。

本文将分别介绍点的坐标和形的旋转，并探讨它们之间的关系。

一、点的坐标点的坐标是指点在平面直角坐标系中的位置。

平面直角坐标系由两条相互垂直的坐标轴组成，通常称为x轴和y轴。

点的位置可以用有序数对(x, y)表示，其中x表示点在x轴上的位置，y表示点在y轴上的位置。

通过坐标，我们可以明确描述点的位置关系和进行几何计算。

例如，两点之间的距离可以通过坐标差的绝对值来计算，即d = √((x2-x1)^2 + (y2-y1)^2)。

另外，点的坐标还可以表示向量，向量的方向和大小可以通过坐标表示。

二、形的旋转形的旋转指的是图形沿着某一点旋转一定角度后的变化。

在二维空间中，旋转可以按照顺时针和逆时针的方向进行，旋转的角度可以是任意的实数。

图形的旋转可以通过变换矩阵来表示。

变换矩阵是一个二维矩阵，可以对图形的坐标进行变换，使得图形绕指定点旋转。

旋转变换矩阵可以表示为：R = |cosθ -sinθ||sinθ cosθ|其中θ表示旋转的角度。

三、点的坐标与形的旋转的关系点的坐标和形的旋转之间存在着紧密的联系。

在形的旋转过程中，围绕旋转中心点的坐标会发生改变。

假设点P(x, y)绕点O(a, b)逆时针旋转θ角后的新坐标为P'(x', y')，则有以下公式：x' = (x-a)cosθ - (y-b)sinθ + ay' = (x-a)sinθ + (y-b)cosθ + b类似地，顺时针旋转可以通过将θ取负值来表示。

通过以上公式，我们可以计算出点P在给定旋转角度下的新坐标。

这使得我们能够方便地描述图形的旋转、变换和运动。

结论点的坐标和形的旋转是几何学中的两个基本概念。

点的坐标表示了点在平面直角坐标系中的位置，形的旋转描述了图形绕某一点旋转的变化过程。

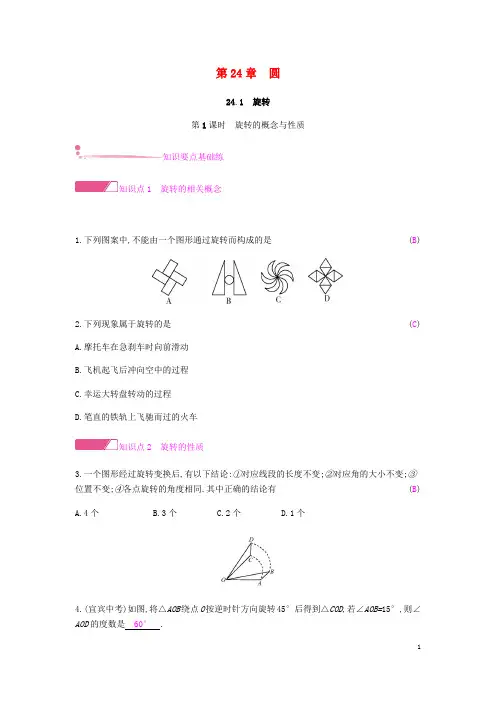

第24章圆24.1旋转第1课时旋转的概念与性质知识要点基础练知识点1旋转的相关概念1.下列图案中,不能由一个图形通过旋转而构成的是(B)2.下列现象属于旋转的是(C)A.摩托车在急刹车时向前滑动B.飞机起飞后冲向空中的过程C.幸运大转盘转动的过程D.笔直的铁轨上飞驰而过的火车知识点2旋转的性质3.一个图形经过旋转变换后,有以下结论:①对应线段的长度不变;②对应角的大小不变;③位置不变;④各点旋转的角度相同.其中正确的结论有(B)A.4个B.3个C.2个D.1个4.(宜宾中考)如图,将△AOB绕点O按逆时针方向旋转45°后得到△COD,若∠AOB=15°,则∠AOD的度数是60°.知识点3旋转对称图形5.风力发电机可以在风力作用下发电.如图的转子叶片图案绕中心旋转n°后能与原来的图案重合,那么n的值可能是(D)A.45B.60C.90D.120知识点4简单的旋转作图6.如图,在4×4的方格纸中,△ABC的三个顶点都在格点上.在图中画出△ABC绕着点C按顺时针方向旋转90°后的△ECD.并指出点A的对应点,∠A的对应角,旋转中心及旋转角.答案图解:如图所示,△ECD即为所求.其中点A的对应点为点E,∠A的对应角为∠E,点C为旋转中心,∠ACE,∠DCB均为旋转角.综合能力提升练7.如图,将木条a,b与c钉在一起,∠1=70°,∠2=50°,要使木条a与b平行,木条a旋转的度数至少是(B)A.10°B.20°C.50°D.70°8.(天津中考)如图,将△ABC绕点B顺时针旋转60°得△DBE,点C的对应点E恰好落在AB延长线上,连接A D.下列结论一定正确的是(C)A.∠ABD=∠EB.∠CBE=∠CC.AD∥BCD.AD=BC9.如图,在Rt△ABC中,∠ACB=90°,∠A=60°,AC=6,将△ABC绕点C按逆时针方向旋转得到△A'B'C,此时点A'恰好在AB边上,则点B'与点B之间的距离为(D)A.12B.6C.6√2D.6√310.如图,E是正方形ABCD的边DC上一点,把△ADE绕点A顺时针旋转90°到△ABF的位置.若四边形AECF的面积为25,DE=2,则AE的长为(D)A.5B.√23C.7D.√2911.如图,O为正方形的旋转中心,正方形的边长是6 cm,一个足够大的直角∠AOB的顶点与点O重合,直角的两边与正方形的边分别交于点A,B,则图中阴影部分的面积为9 cm2.12.如图,将△ABC绕点A逆时针旋转150°,得到△ADE,这时点B,C,D恰好在同一直线上,则∠B的度数为15°.13.如图,在矩形ABCD中,AD=3,将矩形ABCD绕点A逆时针旋转,得到矩形AEFG,点B的对应点E落在CD上,且DE=FF,则AB的长为3√2.14.(宁波中考)在4×4的方格纸中,△ABC的三个顶点都在格点上.(1)在图1中画出与△ABC成轴对称且与△ABC有公共边的格点三角形;(画出一个即可)(2)将图2中的△ABC绕着点C按顺时针方向旋转90°,画出旋转后的三角形.解:(1)如图所示.(答案不唯一,画出一个即可)(2)△A'CB'如图所示.15.已知在△ABC中,AB=10,DE∥AC交AB于点D,交BC于点E.(1)将△BDE 顺时针旋转到△BD'E'的位置,连接DD'和EE',如图1,试探究∠BDD'与∠BEE'之间的数量关系,并说明理由;(2)将△BDE 顺时针继续旋转,点D 的对应点D'落在边BC 上,如图2,若BE'=8,D'C=6,求BC 的长.解:(1)∠BDD'=∠BEE'.理由:由旋转知△BDE ≌△BD'E',∴BD=BD',BE=BE',∠DBE=∠D'BE',∴∠DBD'=∠EBE',又∵∠BDD'=180°-∠DDD '2,∠BEE'=180°-∠DDD '2,∴∠BDD'=∠BEE'.(2)∵DE ∥AC ,∴△BDE ∽△BAC ,∴DD DD =DDDD .由题意可得BE=BE'=8,BD=BD'=BC-D'C=BC-6,AB=10.设BC=x ,则D -610=8D,解得x 1=3+√89,x 2=3-√89(不合题意,舍去),故BC 的长为3+√89.拓展探究突破练16.【问题解决】数学课上,老师提出了一个这样问题:如图1,P 是正方形ABCD 内一点,PA=1,PB=2,PC=3,你能求出∠APB 的度数吗? 小明他通过观察、分析、思考,形成了如下思路:思路一:将△PBC 绕点B 逆时针旋转90°,得到△P'BA ,连接PP',求出∠APB 的度数; 思路二:将△APB 绕点B 顺时针旋转90°,得到△CP'B ,连接PP',求出∠APB 的度数. 请参考小明的思路,任选一种写出完整的解答过程.【类比探究】如图2,若P 是正方形ABCD 外一点,PA=3,PB=1,PC=√11,求∠APB 的度数.解:【问题解决】如答图1,将△PBC绕点B逆时针旋转90°,得到△P'BA,连接PP'.∵PB=P'B=2,∠P'BP=90°,∴PP'=2√2,∠BPP'=45°.又∵AP'=CP=3,AP=1,∴AP2+P'P2=1+8=9=P'A2,∴∠APP'=90°,∴∠APB=45°+90°=135°.【类比探究】如答图2,将△PBC绕点B逆时针旋转90°,得到△P'BA,连接PP'.∵PB=P'B=1,∠P'BP=90°,∴PP'=√2,∠BPP'=45°.又∵AP'=CP=√11,AP=3,∴AP2+P'P2=9+2=11=P'A2,∴∠APP'=90°,∴∠APB=90°-45°=45°.第2课时中心对称与中心对称图形知识要点基础练知识点1中心对称概念及性质1.下列说法正确的是(C)A.全等的两个图形成中心对称B.能够完全重合的两个图形成中心对称C.旋转180°后能够完全重合的两个图形成中心对称D.旋转后能够重合的两个图形成中心对称2.如图,△ABC与△A'B'C'关于点O成中心对称,下列结论中不成立的是(D)A.OC=OC'B.OA=OA'C.BC=B'C'D.∠ABC=∠A'C'B'知识点2中心对称图形3.下面四个手机应用图标中,属于中心对称图形的是(B)【变式拓展】在等边三角形、等腰梯形、平行四边形和正五边形中,是中心对称图形的是(C) A.等边三角形 B.等腰梯形C.平行四边形D.正五边形4.如图,已知图形是中心对称图形,则对称中心是(D)A.点CB.点DC.线段BC的中点D.线段FC的中点知识点3中心对称(图形)的画法5.如图1,在10×10网格中,四边形ABCD是格点四边形(顶点在网格线的交点上).(1)以点A为对称中心,画出四边形ABCD关于点A成中心对称的四边形AB1C1D1;(2)点N是四边形ABCD内一格点,如图2,以点N为对称中心,画出四边形ABCD关于点N成中心对称的四边形A2B2C2D2.(3)若格点四边形ABCD与格点四边形EFGH关于点O成中心对称,点A的对称点是点E,如图3,请在网格中标出点O的位置.解:(1)如图1,四边形AB1C1D1即为所求.(2)如图2,四边形A2B2C2D2即为所求.(3)如图3,点O即为所求.图1图2图3综合能力提升练6.(长沙中考)下列四个图形中,既是轴对称图形又是中心对称图形的是(A)7.下列四个图形分别是四届国际数学家大会的会标,其中属于中心对称图形的有(B)A.1个B.2个C.3个D.4个8.(呼和浩特中考改编)下图中序号(1)(2)(3)(4)对应的四个三角形,都是△ABC进行了一次变换之后得到的,其中是通过中心对称得到的是(C)A.(1)B.(2)C.(3)D.(4)9.如图所示,已知菱形ABCD与菱形EFGH关于直线BD上某个点成中心对称,则点B的对称点是(D)A.点EB.点FC.点GD.点H10.(乐山中考)如图,直线a,b垂直相交于点O,曲线C关于点O成中心对称,点A的对称点是点A',AB⊥a于点B,A'D⊥b于点D.若OB=3,AB=2,则阴影部分的面积之和为6.11.(安徽中考)如图,已知A(-3,-3),B(-2,-1),C(-1,-2)是直角坐标平面上的三点.(1)请画出△ABC关于原点O对称的△A1B1C1;(2)请写出点B关于y轴对称的点B2的坐标,若将点B2向上平移h个单位,使其落在△A1B1C1内部,指出h的取值范围.解:(1)△A1B1C1如图所示.(2)点B2的坐标为(2,-1).观察可知,h的取值范围为2<h<3.5.12.如图,在▱ABCD中,以A为圆心,AB长为半径画弧交AD于点F;再分别以B,F为圆心,大于12BF 的相同长为半径画弧,两弧交于点P;连接AP并延长交BC于点E,连接EF,则所得四边形ABEF 是菱形.(1)根据以上尺规作图的过程,求证四边形ABEF是中心对称图形;(2)若四边形ABEF的周长为16,AE=4√3,求∠C的大小.解:连接BF,设BF与AE交于点O.(1)由作图过程可知,AB=AF,AE平分∠BAD.∴∠BAE=∠EAF.∵四边形ABCD为平行四边形,∴BC∥AD,∴∠AEB=∠EAF,∴∠BAE=∠AEB,∴AB=BE,∴BE=AF.∵∠BOE=∠FOA,∴△BOE≌△FOA,∴OB=OF,OE=OA,即点B与点F,点E与点A都关于点O对称,∴四边形ABEF为中心对称图形.(2)由(1)得OB=OF,OE=OA,∴四边形ABEF为平行四边形,又∵AB=AF,∴四边形ABEF为菱形,∴BF与AE互相垂直平分,∠BAE=∠FAE,∴OA=12AE=2√3.∵菱形ABEF的周长为16,∴AF=4,∴cos∠OAF=DDDD =√32,∴∠OAF=30°,∴∠BAF=60°.∵四边形ABCD为平行四边形,∴∠C=∠BAD=60°.拓展探究突破练13.如图,中心对称图形圆(图1)和平行四边形(图2),图1中过圆心的一条直线将圆分成A,B 两部分,图2中过平行四边形的中心(对角线的交点)任作两条直线形成A,B两部分.(1)图1、图2中的A,B两部分的面积相等吗?(2)利用(1)中的结论,工人师傅需把图3所示的一块木板分成面积相等的两部分,你认为应该怎样分?请画出示意图,并做简要说明.解:(1)图1、图2中的A,B两部分的面积都相等.(2)如图,先将木板分成两个矩形,过这两个矩形的对角线的交点作直线即可.(答案不唯一)第3课时平面直角坐标系下的旋转变换知识要点基础练知识点1用坐标表示旋转1.(绵阳中考)在平面直角坐标系中,以原点为对称中心,把点A(3,4)逆时针旋转90°,得到点B,则点B的坐标为(B)A.(4,-3)B.(-4,3)C.(-3,4)D.(-3,-4)【变式拓展】在平面直角坐标系中,点A的坐标为(-1,√3),以原点O为中心,将点A顺时针旋转150°得到点A',则点A'的坐标为(D)A.(0,-2)B.(1,-√3)C.(2,0)D.(√3,-1)知识点2图案设计2.如图,按要求涂阴影:(1)将图形①平移到图形②;(2)将图形②沿图中虚线翻折到图形③;(3)将图形③绕其右下方的顶点旋转180°得到图形④.解:(1)如图②所示.(2)如图③所示.(3)如图④所示.3.如图是一个4×4的正方形网格,每个小正方形的边长为1.请你在网格中以左上角的三角形为基本图形,通过平移、对称或旋转变换,设计一个精美图案,使其满足:①既是轴对称图形,又是以点O为对称中心的中心对称图形;②所作图案用阴影标识,且阴影部分的面积为4.答案图解:如图所示.(答案不唯一)综合能力提升练4.如图,在平面直角坐标系中,点A,B的坐标分别是A(3,0),B(0,4),把线段AB绕点A旋转后得到线段AB',使点B的对应点B'落在x轴的正半轴上,则点B'的坐标是(B)A.(5,0)B.(8,0)C.(0,5)D.(0,8)5.(宜昌中考)如图,在平面直角坐标系中,把△ABC绕原点O旋转180°得到△CDA,点A,B,C 的坐标分别为(-5,2),(-2,-2),(5,-2),则点D的坐标为(A)A.(2,2)B.(2,-2)C.(2,5)D.(-2,5)6.(聊城中考)如图,在平面直角坐标系中,矩形OABC的两边OA,OC分别在x轴和y轴上,并且OA=5,OC=3.若把矩形OABC绕着点O逆时针旋转,使点A恰好落在BC边上的点A1处,则点C 的对应点C1的坐标为(A)A.(-95,125) B.(-125,95)C.(-165,125) D.(-125,165)7.如图,将△ABC绕点C(0,1)旋转180°得到△A'B'C,设点A的坐标为(a,b),则点A'的坐标为(D)A.(-a,-b)B.(-a,-b-1)C.(-a,-b+1)D.(-a,-b+2)8.如图,把平面内一条数轴x绕原点O逆时针旋转θ(0°<θ<90°)角得到另一条数轴y,x 轴和y轴构成一个平面斜坐标系.规定:过点P作y轴的平行线,交x轴于点A,过点P作x轴的平行线,交y轴于点B,若点A在x轴上对应的实数为a,点B在y轴上对应的实数为b,则称有序实数对(a,b)为点P的斜坐标,在某平面斜坐标系中,已知θ=60°,点M的斜坐标为(3,2),点N与点M关于y轴对称,则点N的斜坐标为(-3,5).9.如图,正方形OABC的两边OA,OC分别在x轴,y轴上,点D(5,3)在边AB上,以点C为中心,把△CDB旋转90°,则旋转后点D的对应点D'的坐标是(-2,0)或(2,10).10.(温州中考)如图,P,Q是方格纸中的两格点,请按要求画出以PQ为对角线的格点四边形.(1)在图1中画出一个面积最小的▱PAQB.(2)在图2中画出一个四边形PCQD,使其是轴对称图形而不是中心对称图形,且另一条对角线CD由线段PQ以某一格点为旋转中心旋转得到.解:(1)画法不唯一,如图①,②等.(2)画法不唯一,如图③,④等.11.如图是由边长为1的小正方形组成的8×4网格,每个小正方形的顶点叫做格点,点A,B,C,D均在格点上,在网格中将点D按下列步骤移动:第一步:点D绕点A顺时针旋转180°得到点D1;第二步:点D1绕点B顺时针旋转90°得到点D2;第三步:点D2绕点C顺时针旋转90°回到点D.(1)请用圆规画出点D→D1→D2→D经过的路径;(2)所画图形是轴对称图形.解:(1)点D→D1→D2→D经过的路径如图所示.12.(黑龙江龙东地区中考)如图,在平面直角坐标系中,△ABC的三个顶点都在格点上,点A的坐标为(2,2).请解答下列问题:(1)画出△ABC关于y轴对称的△A1B1C1,并写出点A1的坐标;(2)画出△ABC绕点B逆时针旋转90°后得到的△A2B2C2,并写出点A2的坐标;(3)画出△A2B2C2关于原点O成中心对称的△A3B3C3,并写出点A3的坐标.答案图解:(1)△A1B1C1如图所示,此时点A1的坐标为(-2,2).(2)△A2B2C2如图所示,此时点A2的坐标为(4,0).(3)△A3B3C3如图所示,此时点A3的坐标为(-4,0).拓展探究突破练13.如图,在平面直角坐标系中,△ABC的三个顶点的坐标分别是A(-3,2),B(-1,4),C(0,2).(1)将△ABC以点C为旋转中心旋转180°,画出旋转后的△A1B1C;(2)平移△ABC,若点A的对应点A2的坐标为(-5,-2),画出平移后的△A2B2C2;(3)若将△A2B2C2绕某一点旋转可以得到△A1B1C,请直接写出旋转中心的坐标.解:(1)△A1B1C如图所示.(2)△A2B2C2如图所示.(3)如图所示,旋转中心的坐标为(-1,0).。

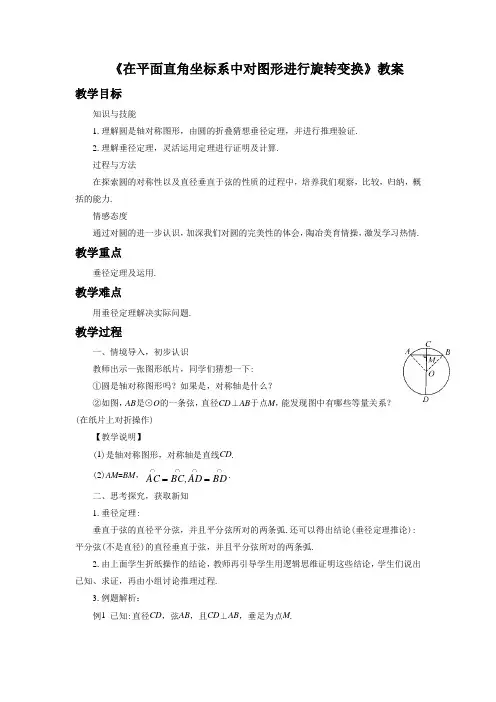

《在平面直角坐标系中对图形进行旋转变换》教案 教学目标知识与技能1.理解圆是轴对称图形，由圆的折叠猜想垂径定理，并进行推理验证.2.理解垂径定理，灵活运用定理进行证明及计算.过程与方法在探索圆的对称性以及直径垂直于弦的性质的过程中，培养我们观察，比较，归纳，概括的能力.情感态度通过对圆的进一步认识，加深我们对圆的完美性的体会，陶冶美育情操，激发学习热情. 教学重点垂径定理及运用.教学难点用垂径定理解决实际问题.教学过程一、情境导入，初步认识教师出示一张图形纸片，同学们猜想一下:①圆是轴对称图形吗？如果是，对称轴是什么？②如图，AB 是⊙O 的一条弦，直径CD ⊥AB 于点M ，能发现图中有哪些等量关系？(在纸片上对折操作)【教学说明】(1)是轴对称图形，对称轴是直线CD .(2)AM =BM ，⋂⋂⋂⋂==BD AD ,BC AC .二、思考探究，获取新知1.垂径定理:垂直于弦的直径平分弦，并且平分弦所对的两条弧.还可以得出结论(垂径定理推论):平分弦(不是直径)的直径垂直于弦，并且平分弦所对的两条弧.2.由上面学生折纸操作的结论，教师再引导学生用逻辑思维证明这些结论，学生们说出已知、求证，再由小组讨论推理过程.3.例题解析：例1 已知:直径CD ，弦AB ，且CD ⊥AB ，垂足为点M .求证:AM =BM ，⋂⋂⋂⋂==BD AD ,BC AC【教学说明】连接OA =OB ，又CD ⊥AB 于点M ，由等腰三角形三线合一可知AM =BM ，再由⊙O 关于直线CD 对称，可得⋂⋂⋂⋂==BD AD ,BC AC .例2 已知:如图，A 、B 、C 、D 为⊙O 上的四个点，AB ∥CD .判断⋂AC 与⋂BD 是否相等，并说明理由.探究 垂径定理在计算方面的应用.例3银川市某居民区一处圆形下水管道破裂，修理人员准备更换一段新管道．如图所示，污水水面宽度为60cm ，水面至管道顶部距离为10cm ，问修理人员应准备内径多大的管道？[过程]:让学生在探究过程中，进一步把实际问题转化为数学问题，掌握通过作辅助线构造垂径定理基本结构图，进而发展学生的思维．如下图示，连结OA ，过O 作OE ⊥AB ，垂足为E ，交圆于F ，则AE =12AB =30cm ．令⊙O 的半径为R ，则OA =R ，OE =OF -EF =R -10．在Rt △AEO 中，OA 2=AE 2+OE 2，即R 2=302+(R -10)2．解得R =50cm ．修理人员应准备内径为100cm 的管道．4.课堂小结圆是轴对称图形，对称轴是过圆心的任一条直线；垂径定理及推论中注意“平分弦(不是直径)的直径，垂直于弦，并且平分弦所对的两条弧”中的限制；垂径定理的计算及证明，常作弦心距为辅助线，用勾股定理列方程；注意计算中的两种情况.第二课时教学目标1．知识与技能(1)理解圆的轴对称性和中心对称性，会画出圆的对称轴，会找圆的对称中心；(2)掌握圆心角、弧和弦之间的关系，并会用它们之间的关系解题．2．过程与方法(1)通过对圆的对称性的理解，培养学生的观察、分析、发现问题和概括问题的能力，促进学生创造性思维水平的发展和提高；(2)通过对圆心角、弧和弦之间的关系的探究，掌握解题的方法和技巧．3．情感、态度与价值观经过观察、总结和应用等数学活动，感受数学活动充满了探索性与创造性，体验发现的乐趣．教学重难点重点：对圆心角、弧和弦之间的关系的理解．难点：能灵活运用圆的对称性解决有关实际问题，会用圆心角、弧和弦之间的关系解题．教学过程一、创设情境，导入新课问：前面我们已探讨过轴对称图形，哪位同学能叙述一下轴对称图形的定义？(如果一个图形沿着某一条直线折叠后，直线两旁的部分能够互相重合，那么这个图形叫做轴对称图形，这条直线叫做对称轴)．问：我们是用什么方法来研究轴对称图形？生：折叠．今天我们继续来探究圆的对称性．问题1：前面我们已经认识了圆，你还记得确定圆的两个元素吗？生：圆心和半径．问题2：你学习过圆中的哪些概念吗？填一填：1．圆：平面上到____________等于______的所有点组成的图形叫做圆，其中______为圆心，定长为________．3．___________叫做等圆，_________叫做等弧．问题3：你还知道圆的哪些概念吗？1.弧：圆上任意两点之间的部分叫做圆弧，简称弧；2.弦：圆的任意两个端点的线段叫做弦，经过圆心的弦叫做直径．3.在同圆或等圆中，能够重合的两条弧叫做等弧.圆的任意一条直径的两个端点分别为两条等弧，每一条弧都叫做半圆.二、探究交流，获取新知知识点一：圆的对称性1．圆是轴对称图形吗？如果是，它的对称轴是什么？你能找到多少条对称轴？2．大家交流一下：你是用什么方法来解决这个问题的呢？动手操作：请同学们用自己准备好的圆形纸张折叠：看折痕经不经过圆心？学生讨论得出结论：我们通过折叠的方法得到圆是轴对称图形，经过圆心的一条直线是圆的对称轴，圆的对称轴有无数条．知识点二：圆的中心对称性．问：一个圆绕着它的圆心旋转任意一个角度，还能与原来的图形重合吗？让学生得出结论：一个圆绕着它的圆心旋转任意一个角度，都能与原来的图形重合，我们把圆的这个特性称之为圆的旋转不变性．圆是中心对称图形，对称中心为圆心．做一做：在等圆⊙O 和⊙O ' 中，分别作相等的圆心角∠AOB 和A O B '''∠(如图所示)，将两圆重叠，并固定圆心，然后把其中的一个圆旋转一个角度，得OA 与OA '重合．你能发现哪些等量关系吗？说一说你的理由．小红认为'B 'A AB ⋂⋂=，''=AB A B ，她是这样想的：∵半径OA 重合，'''∠∠=AOB A O B ，∴半径OB 与OB '重合，∵点A 与点A '重合，点B 与点B '重合，∴⋂AB 与'B 'A ⋂重合，弦AB 与弦A B ''重合，∴⋂AB ='B 'A ⋂，AB =A B ''．生：小红的想法正确吗？同学们交流自己想法，然后得出结论，教师点拨． 结论：在同圆或等圆中，相等的圆心角所对的弧相等，所对的弦相等．知识点三：圆心角、弧、弦之间的关系．问：在同圆或等圆中，如果两个圆心角所对的弧相等，那么它们所对的弦相等吗？这两个圆心角相等吗？你是怎么想的？学生之间交流，谈谈各自想法，教师点拨．结论：在同圆或等圆中，如果两个圆心角、两条弧、两条弦中有一组量相等，那么它们所对应的其余各组量都分别相等．三、例题讲解例4 已知：A 、B 是⊙O 上的两点，∠AOB =120°，C 是⋂AB 的中点.试判断四边形AOBC 的形状，并说明理由.四、随堂练习1．日常生活中的许多图案或现象都与圆的对称性有关，试举几例．2．利用一个圆及其若干条弦分别设计出符合下列条件的图案：(1)是轴对称图形但不是中心对称图形；(2)是中心对称图形但不是轴对称图形；(3)既是轴对称图形又是中心对称图形．3．已知，A，B是⊙O上的两点，∠AOB=120°，C是 AB的中点，试确定四边形OACB 的形状，并说明理由．五、知识拓展如图，在△ABC中，∠C=90°，∠B=25°，以点C为圆心，AC为半径的圆交AB于点D，求弧AD所对的圆心角的度数．六、自我小结，获取感悟1．对自己说，你在本节课中学习了哪些知识点？有何收获？2．对同学说，你有哪些学习感悟和温馨提示？3．对老师说，你还有哪些困惑？。

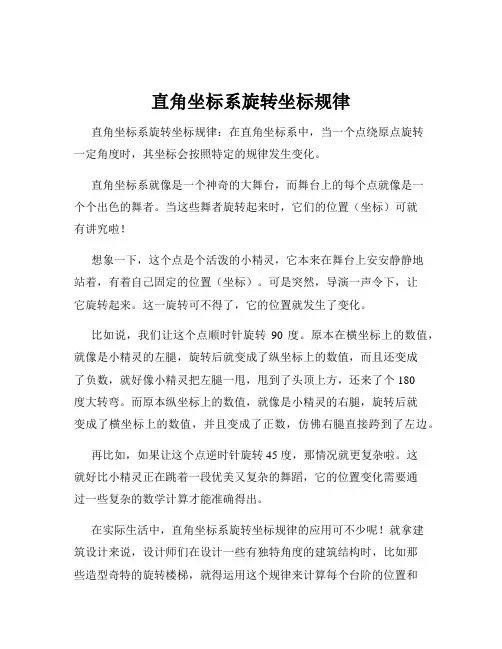

直角坐标系旋转坐标规律直角坐标系旋转坐标规律：在直角坐标系中，当一个点绕原点旋转一定角度时，其坐标会按照特定的规律发生变化。

直角坐标系就像是一个神奇的大舞台，而舞台上的每个点就像是一个个出色的舞者。

当这些舞者旋转起来时，它们的位置（坐标）可就有讲究啦！想象一下，这个点是个活泼的小精灵，它本来在舞台上安安静静地站着，有着自己固定的位置（坐标）。

可是突然，导演一声令下，让它旋转起来。

这一旋转可不得了，它的位置就发生了变化。

比如说，我们让这个点顺时针旋转90 度。

原本在横坐标上的数值，就像是小精灵的左腿，旋转后就变成了纵坐标上的数值，而且还变成了负数，就好像小精灵把左腿一甩，甩到了头顶上方，还来了个 180度大转弯。

而原本纵坐标上的数值，就像是小精灵的右腿，旋转后就变成了横坐标上的数值，并且变成了正数，仿佛右腿直接跨到了左边。

再比如，如果让这个点逆时针旋转 45 度，那情况就更复杂啦。

这就好比小精灵正在跳着一段优美又复杂的舞蹈，它的位置变化需要通过一些复杂的数学计算才能准确得出。

在实际生活中，直角坐标系旋转坐标规律的应用可不少呢！就拿建筑设计来说，设计师们在设计一些有独特角度的建筑结构时，比如那些造型奇特的旋转楼梯，就得运用这个规律来计算每个台阶的位置和角度，确保楼梯既美观又安全。

还有在机器人的运动控制中，如果要让机器人的手臂或者机械部件按照特定的角度旋转，也得依靠这个规律来精确计算位置。

据相关研究，在航空航天领域，飞行器的姿态调整、导航系统的精准定位，都离不开对直角坐标系旋转坐标规律的深入应用。

比如说，卫星在太空中要不断调整姿态以保证信号的稳定传输，这时候就得准确计算出每个部件的旋转角度和对应的坐标变化。

总结一下，直角坐标系旋转坐标规律就像是一把神奇的钥匙，能够打开很多复杂问题的大门。

它在工程、物理、计算机图形学等众多领域都发挥着至关重要的作用。

如果您对这个有趣的规律还想了解更多，不妨去阅读《数学之美》这本书，或者浏览一些专业的数学科普网站，比如“数学科普网”。

高中数学平面直角坐标系下的图形变换及常用方法摘要：高中数学新教材中介绍了基本函数图像，如指数函数，对数函数等图像等。

而在更多的数学问题中，需要将这些基本图像通过适当的图形变换方式转化成其他的图像，要让学生理解并掌握图形变换方法。

高中数学研究的对象可分为两大部分，一部分是数，一部分是形，高中生是最需要培养的能力之一就是作图解图能力，就是根据给定图形能否提炼出更多有用信息；反之，根据已知条件能否画出准确图形。

图是数学的生命线，能不能用图支撑思维活动是学好初等数学的关键之一；函数图像也是研究函数性质、方程、不等式的重要工具。

提高学生在数学知识的学习中对图形、图像的认知水平，是中学数学教学的主要任务之一，教师在教学过程中应该确立以下教学目标：一方面，要求学生通过对数学教材中基本的图形和图象的学习，建立起关于图形、图象较为系统的知识结构；培养和提高学生认识、研究和解决有关图形和图像问题的能力。

为达到这一目标，教师应在教学中让学生理解并掌握图形变换的思想及其常用变换方法。

函数图形的变换，其实质是用图像形式表示的一个函数变化到另一个函数。

与之对应的两个函数的解析式之间有何关系？这就是函数图像变换与解析式变换之间的一种动态的对应关系。

在更多的数学问题中，需要将这些基本图像通过适当的图形变换方式转化成其它图像，要让学生理解并掌握图像变换方法。

常用的图形变换方法包括以下三种：缩放法、对称性法、平移法。

1.图形变换中的缩放法缩放法也是图形变换中的基本方法，是蒋某基本图形进行放大或缩小，从而产生新图形的过程。

若某曲线的方程F （x ，y ）=0可化为f （ax ，by ）=0（a ，b 不同时为0）的形式，那么F （x ，y ）=0的曲线可由f （x ，y ）=0的曲线上所有点的横坐标变为原来的1/a 倍，同时将纵坐标变为原来的1/b 倍后而得。

（1）函数()y af x =(0)a >的图像可以将函数()y f x =的图像中的每一点横坐标不变纵坐标伸长(1)a >或压缩（01a <<）为原来的a 倍得到；（2）函数()y f ax =(0)a >的图像可以将函数()y f x =的图像中的每一点纵坐标不变横坐标伸长(1)a >或压缩（01a <<）为原来的1a倍得到． ①y=f(x)ω⨯→x y=f(ωx );② y=f(x)ω⨯→y y=ωf(x). 缩放法的典型应用是在高中数学课本（三角函数部分）介绍函数)s in (ϕω+=x A y 的图像的相关知识时，课本重点分析了由函数y=sinx 的图像通过怎样变化后得到)sin(ϕω+=x A y 的图像的全部过程。
