X 射线粉末衍射法物相定性分析粉末衍射也称为多晶体衍射，是相对于单晶体衍射来命名的，在单晶体衍射中，被分析试样是一粒单晶体，而在多晶体衍射中被分析试样是一堆细小的单晶体（粉末）。
每一种结晶物质都有各自独特的化学组成和晶体结构。
当X 射线被晶体衍射时,每一种结晶物质都有自己独特的衍射花样。
利用X 射线衍射仪实验测定待测结晶物质的衍射谱，并与已知标准物质的衍射谱比对,从而判定待测的化学组成和晶体结构这就是X 射线粉末衍射法物相定性分析方法。
一.实验目的及要求（1）学习了解X 射线衍射仪的结构和工作原理;（2）掌握利用X 射线粉末衍射进行物相定性分析的原理;（3）练习用计算机自动检索程序检索PDF(ASTM)卡片库，对多相物质进行相定性分析。
二. 实验原理通过晶体的布喇菲点阵中任意3个不共线的格点作一平面，会形成一个包含无限多个格点的二维点阵，通常称为晶面。
相互平行的诸晶面叫做一晶面族。
一晶面族中所有晶面既平行且各晶面上的格点具有完全相同的周期分布。
因此，它们的特征可通过这些晶面的空间方位来表示。
要标示一晶面族，需说明它的空间方位。
晶面的方位（法向）可以通过该面在3个基矢上的截距来确定。
对于固体物理学原胞，基矢为1a ，2a ，3a ，设一晶面族中某一晶面在3基矢上的交点的位矢分别为1r a ，2s a ，3t a ，其中r ，s ，t 叫截距，则晶面在3基矢上的截距的倒数之比为123111::::r s th h h = 其中123,,h h h 为互质整数，可用于表示晶面的法向，就称123h h h 为该晶面族的面指数，记为123()h h h 。
最靠近原点的晶面在坐标轴上的截距为11/a h ，22/a h ，33/a h 。
同族的其他晶面的截距为这组最小截距的整数倍。
在实际工作中，常以结晶学原胞的基矢a ，b ，c 为坐标轴表示面指数。
此时，晶面在3坐标轴上的截距的倒数比记为111::::r s th k l =整数,,h k l 用于表示晶面的法向，称hkl 为该晶面族的密勒指数，记为()hkl 。
XRD物相定量分析X射线衍射（X-Ray Diffraction，XRD）是一种常用的材料物相分析方法，可以确定材料的结晶结构、晶格参数以及物相比例等信息。
通过测量材料对入射X射线的衍射，可以得到衍射谱图，通过对谱图的分析计算，可以得到材料的物相及其定量分析结果。
本文将介绍XRD物相定量分析的基本原理、常用方法和数据处理过程。
X射线衍射的基本原理是由入射的X射线通过晶体与晶体原子或分子发生散射而产生的。
根据布拉格定律，当入射角度满足2dsinθ=nλ时，其中d是晶格面间距，θ是入射和散射光束夹角，n是整数，λ是X射线波长，就会发生衍射。
不同晶体具有不同的晶格参数和晶体结构，因此它们会在不同的衍射角（θ值）出现不同的衍射峰，通过测量衍射角可以获得晶体的结构信息。
XRD物相定量分析的实验步骤主要包括样品的制备、衍射谱图的测量和数据处理等。
首先，样品需要制备成适当的形式，通常是粉末状或薄片状。
对于晶体较大的样品，可以直接进行测量；而对于晶体粒度较小的样品或非晶体样品，需要进一步进行研磨和退火等处理，以提高样品的结晶度。
制备完成后，将样品放置在X射线衍射仪的样品台上，进行衍射谱图的测量。
衍射谱图的测量通常采用旋转或倾斜方式，分别称为旋转衍射和倾斜衍射。
在旋转衍射中，样品台固定，X射线管和检测器绕着样品台进行旋转，测量不同角度下的衍射强度。
在倾斜衍射中，样品台和检测器保持固定，X射线管进行倾斜照射，测量不同角度下的衍射强度。
通过测量一系列角度下的衍射强度，可以得到样品的衍射谱图。
XRD物相定量分析方法有许多种，常用的包括全谱法、内标法、正交试验法、铺峰法等。
全谱法是通过将衍射谱图进行全范围积分来定量分析各个物相的含量，适用于物相含量差异较大的样品。
内标法是通过在样品中加入已知物相作为内标，根据内标峰的强度比值来计算其他物相的含量，适用于物相含量差异不大的样品。
正交试验法是通过设计一系列正交试验样品，根据试样中各物相峰的强度来计算各物相的含量，适用于物相含量差异较大的样品。

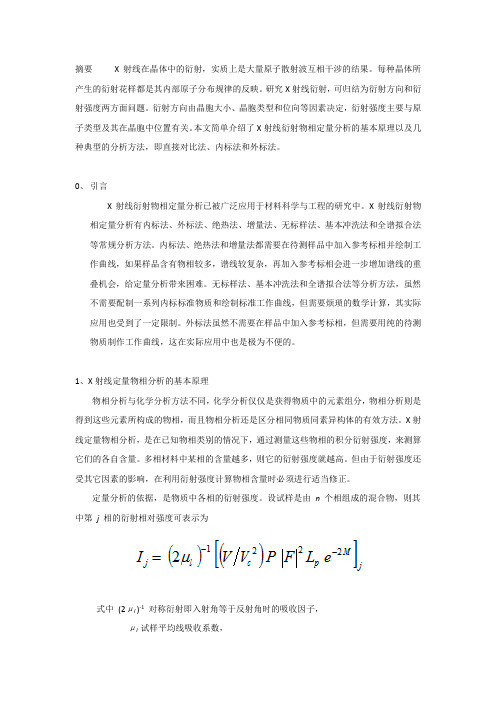

摘要X射线在晶体中的衍射，实质上是大量原子散射波互相干涉的结果。
每种晶体所产生的衍射花样都是其内部原子分布规律的反映。
研究X射线衍射，可归结为衍射方向和衍射强度两方面问题。
衍射方向由晶胞大小、晶胞类型和位向等因素决定，衍射强度主要与原子类型及其在晶胞中位置有关。
本文简单介绍了X射线衍射物相定量分析的基本原理以及几种典型的分析方法，即直接对比法、内标法和外标法。
0、引言X射线衍射物相定量分析已被广泛应用于材料科学与工程的研究中。
X射线衍射物相定量分析有内标法、外标法、绝热法、增量法、无标样法、基本冲洗法和全谱拟合法等常规分析方法。
内标法、绝热法和增量法都需要在待测样品中加入参考标相并绘制工作曲线，如果样品含有物相较多，谱线较复杂，再加入参考标相会进一步增加谱线的重叠机会，给定量分析带来困难。
无标样法、基本冲洗法和全谱拟合法等分析方法，虽然不需要配制一系列内标标准物质和绘制标准工作曲线，但需要烦琐的数学计算，其实际应用也受到了一定限制。
外标法虽然不需要在样品中加入参考标相，但需要用纯的待测物质制作工作曲线，这在实际应用中也是极为不便的。
1、X射线定量物相分析的基本原理物相分析与化学分析方法不同，化学分析仅仅是获得物质中的元素组分，物相分析则是得到这些元素所构成的物相，而且物相分析还是区分相同物质同素异构体的有效方法。
X射线定量物相分析，是在已知物相类别的情况下，通过测量这些物相的积分衍射强度，来测算它们的各自含量。
多相材料中某相的含量越多，则它的衍射强度就越高。
但由于衍射强度还受其它因素的影响，在利用衍射强度计算物相含量时必须进行适当修正。
定量分析的依据，是物质中各相的衍射强度。
设试样是由n 个相组成的混合物，则其中第j 相的衍射相对强度可表示为式中(2μl )-1对称衍射即入射角等于反射角时的吸收因子，μl 试样平均线吸收系数，V 试样被照射体积，V c 晶胞体积，P 多重因子，｜F｜2结构因子，L p 角因子，e-2M 温度因子。
x射线衍射物相定量分析X射线衍射物相定量分析（XRD）是一种利用X射线技术定量分析有机物质的分析方法。
它可以准确测量有机物质中不同元素的含量，以及有机物质的物相变化。
在定量分析后，可以得出分析结果，同时也可以依据定量结果，估算出物质中各种物相的质量分数比例。
X射线衍射物相定量分析是基于X射线衍射原理进行的分析法。
当X射线照射到样品上时，样品由于具有不同的密度、厚度和晶体结构，而会产生出不同的衍射现象。
而在相同的X射线源、同一距离处，不同物相的衍射特征是不同的，它们可以被量析出来。
此外，由于各物相的晶体结构也不同，因此，其衍射带特征也不同，如果能够对晶体结构进行分析，则可以更准确地分析 X线衍射物相定量分析的结果。
X射线衍射物相定量分析技术已经广泛应用于多个领域，如生物分析、化学分析、材料科学、分子结构分析以及金属物相组成分析等。
特别是在分析多元有机物质的物相及含量时，X射线衍射物相定量分析技术能够更加准确地获取有机物质的组成结构及元素含量比例。
X射线衍射物相定量分析技术具有良好的灵敏度，可以准确测量物质中微量元素的含量，并可以精确地分析有机物质物质中多种元素的含量。
此外，X射线衍射物相定量分析技术还具有良好的适应能力，可以测量不同种类、不同形式的有机物质，从而满足不同分析要求。
X射线衍射物相定量分析技术的应用范围很广，并且在科学技术领域中发挥着重要作用，被广泛应用于药物产生、食品安全检测、精细化学品组成分析等方面。
另外，X射线衍射物相定量分析技术还可以用于工业产品的质量控制，帮助企业更好地建立质量控制体系，从而提高产品质量和生产效率。
X射线衍射物相定量分析技术可以为企业提供更为准确有效的定量分析服务，为产品的质量管理提供科学的后盾。
未来，X射线衍射物相定量分析技术将会持续被广泛应用在各个领域，以服务更多的企业及科研领域。
x射线衍射物相定量分析X射线衍射物相定量分析是指以X射线衍射技术为手段，通过分析物质晶体衍射图中各种强度高低与衍射角获得的几何体参数，来实现物质晶体中各相的定量分析。
X射线衍射物相定量分析的基本原理是，在晶体系统内，分子和原子以一定的排列形式构成晶格，它们都具有一定的衍射力，当X射线照射到晶体表面时，晶格中的分子、原子会反射X射线，X射线经过晶格系统后折射到探测器上，探测器便会检测到衍射信号，由此可以根据衍射信号的强弱，推测出晶格结构的尺寸参数，从而完成物相定量分析。
X射线衍射物相定量分析的应用（1）物质成分分析：X射线衍射物相定量分析可以有效地检测物质的主要成分，它可以检测出金属晶体中的Fe，Al，Cr等元素，也可以检测出复杂的多相材料中的各种组分，从而实现对物质的成分分析。
（2）结构参数测定：X射线衍射物相定量分析可以检测出物质晶体的结构参数（晶体基轴长度、晶面间距等），从而实现对晶体结构参数的测定。
（3）物相定量分析：X射线衍射物相定量分析可以有效地检测复杂多相材料的物相及其所占的比例，它可以检测出金属材料中的各种组分以及占比，也可以检测出半导体材料中的各种组分和它们的体积比例，从而实现对物质的物相定量分析。
X射线衍射物相定量分析的优势（1）分析速度快：X射线衍射物相定量分析有较快的分析速度，可以快速准确地完成物质晶体结构参数、物质成分以及物相组成的定量分析。
（2）结果精确：X射线衍射物相定量分析可以实时反映物质晶体的结构参数、物质成分以及物相组成的情况，其结果的精确度较高。
（3）应用广泛：X射线衍射物相定量分析可以广泛应用于矿物学、金属材料、陶瓷材料、半导体材料和生物材料分析等领域，其应用非常广泛。
X射线衍射物相定量分析存在的缺陷（1）分析结果受环境影响较大：由于X射线衍射物相定量分析是将X射线作用于晶体表面，而X射线的传输受到环境的影响较为严重，因此其分析结果的准确性会受到影响。
（2）晶体尺寸要求较高：X射线衍射物相定量分析需要晶体在衍射时具有良好的晶体尺寸，否则衍射角可能会出现变形，从而影响结果的准确性。
