聚丙烯工艺介绍

丙烯生产聚丙烯工艺
丙烯生产聚丙烯的工艺一般包括以下步骤：
1. 丙烯制备：通过丙烯裂解、重整或其他方法制备纯净的丙烯单体。

这是聚丙烯生产的起始步骤。

2. 聚合：将制备好的丙烯单体与聚合催化剂加入反应釜中，在适当的温度和压力下进行聚合反应。

聚合反应可以采用溶液聚合、悬浮聚合、乳液聚合或气相聚合等不同的方法。

3. 物理调整：经过聚合反应后，形成的聚丙烯粗料需要经过物理调整，包括溶剂去除、蒸馏、过滤、干燥等步骤，以得到纯净的聚丙烯产品。

4. 粒状化处理：将得到的聚丙烯作为原料，经过破碎、熔融、塑化等处理，使其变成颗粒状的聚丙烯产品，便于后续加工和应用。

以上是常规的聚丙烯生产工艺，具体的细节和条件会因不同的生产设备和工艺流程而有所差异。

此外，聚丙烯的生产过程还需要考虑环境保护和安全生产等相关因素。

Spheripol工艺由巴塞尔（Basell）聚烯烃公司开发成功。

该技术自1982年首次工业化以来，是迄今为止最成功、应用最为广泛的聚丙烯生产工艺。

Spheripol工艺是一种液相预聚合同液相均聚和气相共聚相结合的聚合工艺，工艺采用高效催化剂，生成的PP粉料粒度其催化剂生产的粉料呈园球形，颗粒大而均匀，分布可以调节，既可宽又可窄。

可以生产全范围、多用途的各种产品。

其均聚和无规共聚产品的特点是净度高，光学性能好，无异味。

Spheripol工艺采用的液相环管反应器具有以下优点：（a）有很高的反应器时-空产率（可达400kgPP/h.m3），反应器的容积较小，投资少；（b）反应器结构简单，材质要求低，可用低温碳{TodayHot}钢，设计制造简单，由于管径小（DN500或DN600），即使压力较高，管壁也较薄；（c）带夹套的反应器直腿部分可作为反应器框架的支柱，这种结构设计降低了投资；（d）由于反应器容积小，停留时间短，产品切换快，过渡料少；（e）聚合物颗粒悬浮于丙烯液体中，聚合物与丙烯之间有很好的热传递。

采用冷却夹套撤出反应热单位体积的传热面积大，传热系数大，环管反应器的总体传热系数高达1600W/（m2.℃）；（f）环管反应器内的浆液用轴流泵高速循环，流体流速高达7m/s，因此可以使聚合物淤浆搅拌均匀，催化剂体系分布均匀，聚合反应条件容易控制而且可以控制得很精确，产品质量均一，不容易产生热点，不容易粘壁，轴流泵的能耗也较低；（g）反应器内聚合物浆液浓度高（质量分数大于50%），反应器的单程转化率高，均聚的丙烯单程转化率为50%-60%。

以上这些特点使环管反应器很适宜生产均聚物和无规共聚物。

Spheripol工艺一开始使用GF-2A、FT-4S、UCD-104等高效催化剂，催化剂活性达到40kgPP/gcat，产品等规度为90%-99%，可不脱灰、不脱无规物。

目前该技术已经发展到第二代。

与采用单环管反应器的第一代技术相比，第二代技术使用双环管反应器，操作压力和温度都明显提高，可生产双峰聚丙烯。

第1篇一、引言聚丙烯（PP）是一种常用的热塑性塑料，具有良好的耐化学性、耐热性、绝缘性、机械强度和加工性能。

聚丙烯注塑工艺是将聚丙烯颗粒加热熔化，通过注塑机将熔体注入模具中，冷却固化后得到所需形状的塑料制品。

本文将详细介绍聚丙烯注塑工艺的原理、设备、工艺参数及注意事项。

二、聚丙烯注塑工艺原理聚丙烯注塑工艺主要包括以下几个步骤：1. 预塑：将聚丙烯颗粒加入注塑机料斗，通过料斗加热使颗粒熔化。

2. 注塑：将熔化的聚丙烯熔体通过注塑机的螺杆推进，注入模具腔内。

3. 冷却：注塑完成后，模具中的熔体开始冷却固化。

4. 开模取件：冷却固化后，打开模具取出成品。

5. 后处理：对成品进行清洗、干燥等处理。

三、聚丙烯注塑设备1. 注塑机：注塑机是聚丙烯注塑工艺的核心设备，主要有螺杆式注塑机和柱塞式注塑机两种类型。

2. 模具：模具是注塑工艺中另一个重要设备，用于成型聚丙烯制品。

3. 辅助设备：辅助设备包括料斗、加热器、冷却器、控制系统等。

四、聚丙烯注塑工艺参数1. 加热温度：聚丙烯的熔化温度一般在160℃～220℃之间，具体温度根据聚丙烯牌号和注塑机型号进行调整。

2. 注塑压力：注塑压力一般在60MPa～120MPa之间，具体压力根据制品的壁厚和形状进行调整。

3. 注塑速度：注塑速度分为慢速、中速和快速，应根据聚丙烯的熔化性能和制品的形状进行调整。

4. 冷却时间：冷却时间取决于制品的壁厚和冷却效果，一般控制在15～30秒之间。

5. 模具温度：模具温度一般在50℃～100℃之间，具体温度根据聚丙烯的熔化性能和制品的形状进行调整。

五、聚丙烯注塑工艺注意事项1. 聚丙烯颗粒的干燥：聚丙烯颗粒在注塑前应进行干燥处理，以防止注塑过程中产生气泡和降解。

2. 模具预热：注塑前应对模具进行预热，以防止模具温度过低导致制品表面出现缩痕。

3. 螺杆转速：螺杆转速应根据聚丙烯的熔化性能和注塑速度进行调整，以防止熔体过热或过冷。

4. 注塑压力：注塑压力应根据制品的壁厚和形状进行调整，以防止制品出现变形和缺陷。

世界主要聚丙烯生产工艺
聚丙烯是一种热塑性的合成树脂，广泛应用于塑料制品、纤维和薄膜等领域。

世界上主要的聚丙烯生产工艺包括以下几种：
1. 偏聚工艺（Isotactic Polymerization）：通过催化剂催化聚合
丙烯单体，使其形成偏聚结构的聚丙烯。

该工艺广泛应用于商业聚丙烯的生产，具有成本低廉、生产效率高等优点。

2. 股聚工艺（Syndiotactic Polymerization）：通过特殊催化剂
催化聚合丙烯单体，使其形成股聚结构的聚丙烯。

这种聚丙烯具有较高的结晶度和熔融温度，适用于一些特殊领域的应用。

3. 合金工艺（Alloying）：将聚丙烯和其他材料进行混合，形
成聚丙烯合金。

这种工艺可以改善聚丙烯的性能，使其具有更多的应用领域。

4. 吹膜工艺（Blow Molding）：将熔融的聚丙烯注入吹膜机中，通过气流的作用将其吹膨成薄膜。

吹膜工艺可以生产出各种厚度和用途的聚丙烯薄膜。

5. 压力挤出工艺（Compression Molding）：将熔融的聚丙烯注入模具中进行压力挤出，使其形成所需的形状。

压力挤出工艺常用于生产聚丙烯制品，如瓶子、管道等。

6. 注塑工艺（Injection Molding）：将熔融的聚丙烯注入注塑
机中，通过模具的作用使其凝固成所需的形状。

注塑工艺广泛应用于聚丙烯制品的生产，如塑料零件、容器等。

以上是世界主要的聚丙烯生产工艺，不同工艺在应用领域、成本效益等方面具有差异，选择适合的生产工艺能够提高生产效率和产品质量。

聚丙烯生产工艺聚丙烯：英文名称：Polypropylene分子式：C3H6nCAS简称：PP，由丙烯聚合而制得的一种热塑性树脂，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法、气相法、本体法-气相法组合工艺五大类。

一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。

该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。

额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。

溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco 工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

聚丙烯的生产工艺工艺
聚丙烯（PP）是一种广泛用于塑料制品制造的热塑性聚合物。

它可以通过采用以下生产工艺来生产：
1. 聚合反应：将丙烯单体（丙烯烯）经过聚合反应进行化学反应，形成高分子聚丙烯。

这个过程通常在高压或者高温下进行。

2. 精炼和去除杂质：聚合后的聚丙烯通常包含一些杂质，需要经过精炼过程去除，以确保最终产品的质量。

3. 挤出和成型：精炼后的聚丙烯通过挤出机或注塑机进行成型和冷却，最终形成成型品，如塑料片、管材、成品制品等。

4. 后处理：生产完毕的聚丙烯制品可能需要经过后处理，如切割、焊接、表面处理等工艺，以满足不同的使用需求。

通过以上工艺流程，可实现聚丙烯的生产。

这个过程需要严格控制温度、压力和化学反应条件，以确保最终产品的质量和性能。

聚丙烯五大生产工艺一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。

该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。

额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。

溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。

三、本体法工艺本体法工艺按聚合工艺流程，可以分为间歇式聚合工艺和连续式聚合工艺两种。

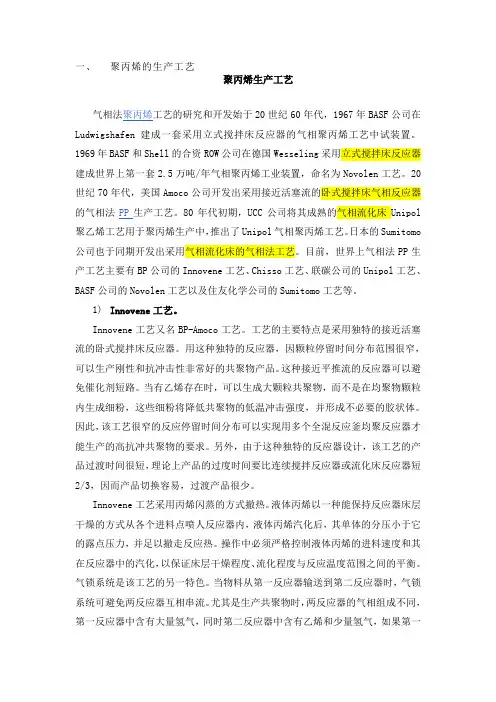

一、聚丙烯的生产工艺聚丙烯生产工艺气相法聚丙烯工艺的研究和开发始于20世纪60年代，1967年BASF公司在Ludwigshafen建成一套采用立式搅拌床反应器的气相聚丙烯工艺中试装置。

1969年BASF和Shell的合资ROW公司在德国Wesseling采用立式搅拌床反应器建成世界上第一套2.5万吨/年气相聚丙烯工业装置，命名为Novolen工艺。

20世纪70年代，美国Amoco公司开发出采用接近活塞流的卧式搅拌床气相反应器的气相法PP生产工艺。

80年代初期，UCC公司将其成熟的气相流化床Unipol 聚乙烯工艺用于聚丙烯生产中，推出了Unipol气相聚丙烯工艺。

日本的Sumitomo 公司也于同期开发出采用气相流化床的气相法工艺。

目前，世界上气相法PP生产工艺主要有BP公司的Innovene工艺、Chisso工艺、联碳公司的Unipol工艺、BASF公司的Novolen工艺以及住友化学公司的Sumitomo工艺等。

1)Innovene工艺。

Innovene工艺又名BP-Amoco工艺。

工艺的主要特点是采用独特的接近活塞流的卧式搅拌床反应器。

用这种独特的反应器，因颗粒停留时间分布范围很窄，可以生产刚性和抗冲击性非常好的共聚物产品。

这种接近平推流的反应器可以避免催化剂短路。

当有乙烯存在时，可以生成大颗粒共聚物，而不是在均聚物颗粒内生成细粉，这些细粉将降低共聚物的低温冲击强度，并形成不必要的胶状体。

因此，该工艺很窄的反应停留时间分布可以实现用多个全混反应釜均聚反应器才能生产的高抗冲共聚物的要求。

另外，由于这种独特的反应器设计，该工艺的产品过渡时间很短，理论上产品的过度时间要比连续搅拌反应器或流化床反应器短2/3，因而产品切换容易，过渡产品很少。

Innovene工艺采用丙烯闪蒸的方式撤热。

液体丙烯以一种能保持反应器床层干燥的方式从各个进料点喷人反应器内，液体丙烯汽化后，其单体的分压小于它的露点压力，并足以撤走反应热。

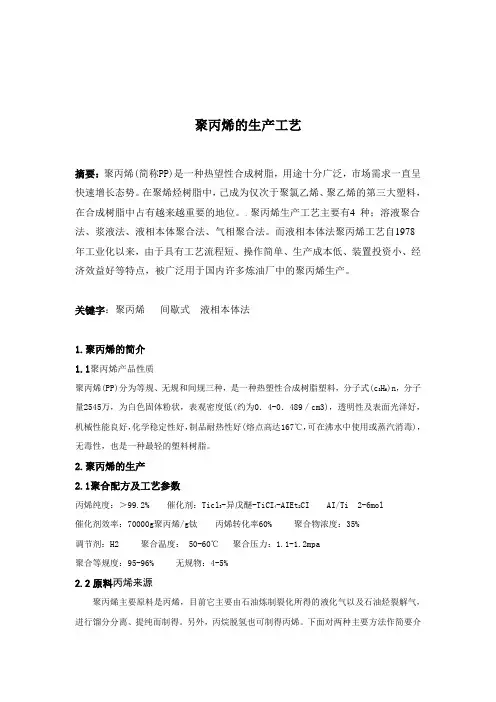

聚丙烯的生产工艺摘要：聚丙烯(简称PP)是一种热望性合成树脂，用途十分广泛，市场需求一直呈快速增长态势。

在聚烯烃树脂中，己成为仅次于聚氯乙烯、聚乙烯的第三大塑料，在合成树脂中占有越来越重要的地位。

聚丙烯生产工艺主要有4 种；溶液聚合法、浆液法、液相本体聚合法、气相聚合法。

而液相本体法聚丙烯工艺自1978年工业化以来，由于具有工艺流程短、操作简单、生产成本低、装置投资小、经济效益好等特点，被广泛用于国内许多炼油厂中的聚丙烯生产。

关键字：聚丙烯间歇式液相本体法1.聚丙烯的简介1.1聚丙烯产品性质聚丙烯(PP)分为等规、无规和间规三种，是一种热塑性合成树脂塑料，分子式(c3H6)n，分子量2545万，为白色固体粉状，表观密度低(约为0．4-0．489／cm3)，透明性及表面光泽好，机械性能良好，化学稳定性好，制品耐热性好(熔点高达167℃，可在沸水中使用或蒸汽消毒)，无毒性，也是一种最轻的塑料树脂。

2.聚丙烯的生产2.1聚合配方及工艺参数丙烯纯度：＞99.2% 催化剂：Ticl3-异戊醚-TiCI4-AIEt2CI AI/Ti 2-6mol催化剂效率：70000g聚丙烯/g钛丙烯转化率60% 聚合物浓度：35%调节剂：H2 聚合温度： 50-60℃聚合压力：1.1-1.2mpa聚合等规度：95-96% 无规物：4-5%2.2原料丙烯来源聚丙烯主要原料是丙烯，目前它主要由石油炼制裂化所得的液化气以及石油烃裂解气，进行馏分分离、提纯而制得。

另外，丙烷脱氢也可制得丙烯。

下面对两种主要方法作简要介绍：2.2.1石油烃裂解石油烃裂解是指在隔绝空气的高温条件下，大分子烃发生分解而生成小分子烷烃和烯烃的过程。

裂解产生的裂解气一般通过深冷分离过程进行分离，其中丙烯约为裂解气的11～16%（W）。

2.2.1炼厂气回收：炼厂气是石油炼制过程中产生的气体总称，主要有热裂化气、催化裂化气、焦化气、重整气和加氢裂化气等。

催化裂化的裂化气中液化气量较多，为原料的8～15%（W），其中丙烯含量较高，占原料的4.0～5.0%（W），特别是新开发的催化裂解工艺，丙烯可达原料的18%（W）左右，因此，催化裂化、催化裂解释炼厂气丙烯的主要来源。

一、聚丙烯生产的工艺原理和工艺流程(一)工艺原理本体法聚丙烯是一种用新型工艺生产的聚烯烃树脂，不采用烃类稀释剂，而是把丙烯既作为聚合单体又作为稀释溶剂来使用，在50—80霓、2．5—3．5MPa 条件下，采用齐格勒—纳塔型催化剂(该催化剂是由主催化剂与助催化剂形成的络合物，具有定向能力，能使丙烯上的甲基)，进行聚合反应，从而得到坚韧的高结晶度聚合物，即立构等规聚丙烯。

按采用的聚合反应器的不同，分为釜式聚合工艺和管式聚合工艺。

国内自行开发的液相本体聚丙烯生产工艺是间歇式单釜操作工艺，该工艺以液相丙烯为原料，采用添加催化剂、活化剂、第三组分等办法生产高分子聚丙烯，用氢气作为相对分子质量调节剂。

(二)工艺流程间歇本位法聚丙烯生产工艺流程如图4活、造粒包装、丙烯回收五个部分。

1．原料精制全流程可分为原料精制液态丙烯经过脱硫塔、脱—氧化碳塔、脱氧塔、脱水塔等除去硫化物、一氧化碳、水质后，进入精丙烯计量罐。

氢气经过脱水塔陈水后，供聚合用。

2．聚合反应精制后的丙烯经计量加入聚合釜内，并将活化剂、给电子体、催化剂、相对分子质量调节剂(氢气)技一定比例分别加入聚合釜。

各物料加完后，开始向聚合釜通人热水升温聚合，整个过程可以手动控制也可以利用计算机半自动控制。

每釜反应时间约为3。

4h，聚合压力约为又5MPa，聚合温度约为75Y。

反应至有70％—80％丙烯转化成聚丙烯时(实际生产中，根据聚合釜搅拌器电机的电流大小判断)，停止聚合反应。

将丙烯放人高压丙烯冷凝器，用循环冷却水将丙烯冷凝回收至平衡压力，冷凝的液体丙烯进入高压丙烯回收罐储存，供下—釜聚合时投料用，将固体聚丙烯粉料喷人闪蒸去活釜。

3．闪蒸去活用闪蒸的方法(多次抽真空、充氮气)使丙烯与聚丙烯分离，得到不含丙烯的聚丙烯粉料，冉退人空气使聚合物失活，然后内r料口送车造粒工段或直接包装以粉料11l厂。

未反应的高压内烯气体用冷却水或冷冻盐水冷凝间收厄循环使用，末反应的低压丙烯收集到气柜内。

pp塑料生产工艺
PP塑料是聚丙烯的简称，是一种常见的热塑性塑料，具有良
好的可加工性、高强度、耐热性和化学稳定性。

下面将介绍
PP塑料的生产工艺。

1. 原料准备：PP塑料的主要原料是聚丙烯颗粒。

在生产之前，需要将聚丙烯颗粒按一定比例混合，添加颜料和其他助剂，以获得所需要的颜色和性能。

2. 熔融挤出：准备好的原料经过熔融挤出机的加热和压力作用下，被熔化成熔体。

熔融挤出机由一根螺杆和一个加热筒组成。

螺杆将原料从进料口输送到加热筒中，并通过旋转和推进的方式将原料熔化和混合。

经过加热的熔体由模头排出，并以所需的形状和尺寸挤出。

3. 成型和冷却：挤出的熔体在模头经过多孔挤出树脂板或模具裂缝，形成所需的形状。

接着，由冷却器对挤出的熔体进行冷却，使其逐渐固化，并保持所需的形状。

4. 切割和整形：冷却固化后的PP塑料材料通过一台自动切割
机切割成所需的长度和形状。

接着，经过一系列的处理，例如去毛刺、抛光等工艺，使其表面光滑，达到要求的尺寸和外观质量。

5. 检验和包装：制成的PP塑料制品需要经过严格的检验，包
括外观检验、尺寸检验、物理性能检验等。

合格的产品经过包装后可以出货。

总结：PP塑料的生产工艺包括原料准备、熔融挤出、成型和冷却、切割和整形、检验和包装等步骤。

通过以上工艺，可以生产出尺寸准确、外观光滑、性能优良的PP塑料制品。

Unipol聚丙烯工艺介绍Unipol聚丙烯工艺简介Unipol聚丙烯生产技术是以Univation聚乙烯生产技术为基础发展而来，将气相流化床工艺得以应用。

Unipol聚丙烯工艺是将立式反应器生产的粉料树脂颗粒在流化床内流化，将反应热移出系统。

该工艺最早阶段由联碳公司和壳牌公司联合开发，经转让等一系列的过程，现阶段工艺的主要拥有者是Grace公司。

Unipol聚丙烯工艺特点Unipol聚丙烯工艺最大的优势就是整体的流程相对简单，由流化床反应器、循环气压缩机和循环气冷却器形成流化床反应回路，通过产品出料系统将反应生成的粉料树脂转移到下游系统，具备很高的持续生产可靠性。

具体体现为以下几方面：第一点，反应器的整体结构简单。

采用目前公认最具简捷性能的流化床聚合反应器，通过2台串联的反应器系统，就可对全范围的聚丙烯产品进行灵活的生产。

第二点，生产效率高。

通过使用超冷凝态操作使反应器产生的热量快速移出，根本性提高了反应器的生产效率。

第三点，生产操作简单。

通过控制各种原料、助剂的进料实现反应组分的平衡，通过调节冷却水温度实现反应器温度的平衡。

第四点，安全性高。

在生产过程中，若出现任何的意外事故，只需切断所有反应进料，快速注入一氧化碳，对反应器进行泄压，就可以确保反应器的安全，把风险降至非常低的水平。

第五点，兼容性好。

生产过程中需要使用不同的催化剂时，切换不同的催化剂都具备较好的兼容性，提高切换过程的平稳性和操作简便性。

Unipol聚丙烯工艺产品衡量聚丙烯工艺的重要尺度，就是聚丙烯产品。

Unipol工艺可以全面满足对常见的均聚和无规等聚丙烯产品的生产。

在对均聚和无规聚丙烯产品进行生产的过程中，只需应用单台流化床反应器就可以达到生产要求；在对抗冲聚丙烯产品进行生产的过程中，则应用两台流化床反应器系统串联达到生产要求。

Unipol 聚丙烯工艺产品覆盖的应用领域非常广，可以在很宽的范围内实现产品熔融指数和等规度的调节，尤其是在乙烯和丙烯的共聚物之中，实际的橡胶相含量可以达到35%，使产品的抗冲性能大幅度提升上来。

聚丙烯五大生产工艺一、溶液法工艺溶液法生产工艺是早期用于生产结晶聚丙烯的工艺路线，由Eastman公司所独有。

该工艺采用一种特殊改进的催化剂体系：锂化合物（如氢化锂铝）来适应高的溶液聚合温度。

催化剂组分、单体和溶剂连续加入聚合反应器，未反应的单体通过对溶剂减压而分离循环。

额外补充溶剂来降低溶液的粘度，并过滤除去残留催化剂。

溶剂通过多个蒸发器而浓缩，再通过一台能够除去挥发物的挤压机而形成固体聚合物。

固体聚合物用庚烷或类似的烃萃取进一步提纯，同时也除去了无定形聚丙烯，取消了使用乙醇和多步蒸馏的过程，主要用于生产一些与浆液法产品相比模量更低、韧性更高的特殊牌号产品。

溶液法工艺流程复杂，且成本较高，聚合温度高，加上由于采用特殊的高温催化剂使产品应用范围有限，目前已经不再用于生产结晶聚丙烯。

二、淤浆法工艺淤浆法又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。

从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。

典型工艺主要包括意大利的Montedison工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。

这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。

近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。

近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。

目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。

三、本体法工艺本体法工艺按聚合工艺流程，可以分为间歇式聚合工艺和连续式聚合工艺两种。

grace聚丙烯生产工艺
聚丙烯的生产工艺大致可分为以下几个步骤：
1. 原料准备：丙烯单体是聚丙烯生产的主要原料，一般从石化工厂购买。

之后需要将丙烯单体进行净化处理，除去其中的杂质。

2. 催化剂制备：生产聚丙烯需要催化剂进行反应，一般采用锕系金属催化剂。

催化剂会被载体吸附，形成催化剂粒子。

载体的选择和制备对聚丙烯的质量和性能有着重要的影响。

3. 聚合反应：将净化后的丙烯单体与催化剂载体放入聚合反应器中，在高温和高压条件下进行聚合反应。

聚合反应可以通过多种方式进行，如间歇式、连续式、自由基聚合等。

不同的方式会对聚丙烯的分子量和分子结构产生影响。

4. 分离和清洗：聚合反应结束后，需要将产生的聚丙烯物质与催化剂和其他杂质进行分离。

常用的方法包括蒸汽蒸发、溶剂萃取、离心分离等。

5. 后续处理：分离后的聚丙烯物质需要进行进一步的处理，包括干燥、切割、造粒等。

这些处理过程可以根据最终产品的要求进行调整。

6. 检验和包装：最后，生产出的聚丙烯产品需要进行质量检验，包括物理性质、化学性质和可溶性等指标。

通过合格检验的产品会进行包装和储存，准备出厂销售。

需要注意的是，以上仅是聚丙烯生产的一般工艺流程，不同的生产厂家和产品可能会有细微的差异。
