当前位置：文档之家 › 聚丙烯介绍分解PPT教学课件

聚丙烯介绍分解PPT教学课件

  • 格式：ppt
  • 大小：973.50 KB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

聚丙烯ppt课件

聚丙烯ppt课件
5
聚丙烯从熔融状态缓慢冷却时所形成的晶体，一般为球晶结构，其形态有 五种类型[35]，见表1 。球晶的类型、大小和结晶度影响着PP材料的性能。球晶 尺寸大、结晶度高，冲击强度和断裂伸长率下降，而硬度、强度与模量则升高。 Ⅰ、Ⅱ及混和型球晶能产生大变形，因此具有较大的屈服伸长率。Ⅲ和Ⅳ型球晶， 在垂直于拉伸方向上易产生开裂，形变小。
As I
图22 PP的S与As I 的关系
11
物理性能
PP是所有树脂中最轻的品种之一，密度为0.90 ~ 091 g / cm3 ,仅大于聚4 - 甲基 -1-戊烯。吸水率低，仅为 001～0.04％。PP中晶相与非晶的密度分别为0.94和0.85， 其差值较小，因此与PE相比PP具有较好的透明性，而茂 金属PP（ mPP ）的透明度可达96[45]，能与PET和PS相 媲力美学。性能

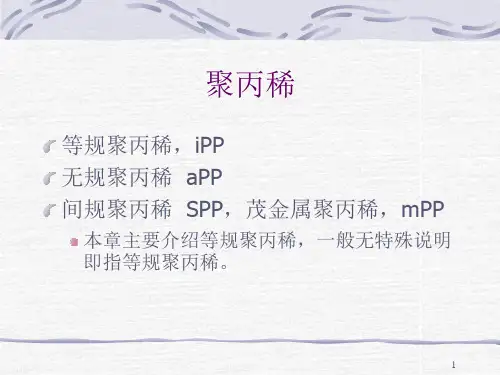

聚丙稀
等规聚丙稀，iPP 无规聚丙稀 aPP 间规聚丙稀 SPP，茂金属聚丙稀，mPP
本章主要介绍等规聚丙稀，一般无特殊说明 即指等规聚丙稀。
1
聚丙烯的结构
聚丙烯的结构为 [ CH2―CH (CH3) ] n，主链上碳原子 交替存在着甲基。如果把聚丙烯分子主链拉成平面锯齿形， 则其有规立构构型可表示为图1。
As I
图21 PP的冲击强度与As 的关系
10
S（%）
注射成型制品的收缩率不仅是各向异性且具有非均匀性， 它随着取向度的升高而增加，因此,ASI增加收缩率S上升。 图22表示了PP矩形片纵向收缩率S与ASI的关系[42,43]，S随 ASI的升高而增加。
2.6 2.2 1.8 1.4
0.2 0.4 0.6 0.8 1.0
是用特殊方法成形的双轴取向的薄膜，冲击强度随时随 Asi的增加而提高。图中出现最小值是实验误差引起的。

91塑料材料22聚丙烯PPT课件

91塑料材料22聚丙烯PPT课件

等规度： MFI：
耐热性（热变形温度）： 耐热性（热变形温度）：
<四> 电性能
等规PP具有优异的电绝缘性；
但由于低温脆性、应用领域受到限制。
15
<五> 耐化学药品性 耐化学腐蚀性优异。 耐溶剂性优良，只有在高温下才能被溶解。 很好的耐环境应力开裂性能。
<六> 环境性能 耐候性差：叔碳上的氢易氧化，造成降解。 Cu会加速PP的氧化降解。

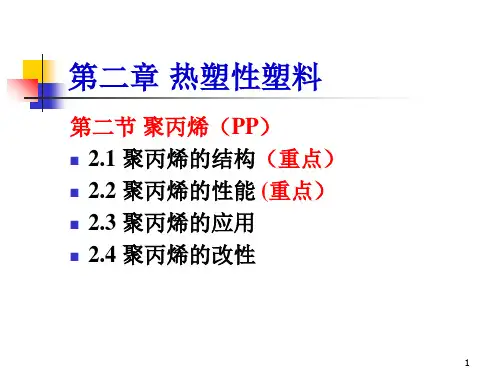

第二章 热塑性塑料
第二节 聚丙烯（PP） 2.1 聚丙烯的结构（重点） 2.2 聚丙烯的性能 (重点） 2.3 聚丙烯的应用 2.4 聚丙烯的改性
1
2.1 聚丙烯的结构
<一> 定义 聚丙烯是丙烯的聚合产物。
CH2
CH
n
CH3
英文：polypropylene, 缩写为PP。
2
<二> PP的聚合 Zieglar-Natta催化剂催化的阴离子配位
H
1.2
N
1.5
F
1.35
Cl
1.8
O
1.4
CH3
2.0
6
2. 等规PP的链构象(与PE对比）
PP螺旋构象
2.53Å PE平面锯齿构象，Tg~-125oC
6.2 Å
因甲基的空间 位阻，PP分子 链较僵硬， Tg～-10oC
7
<五> 等规PP的聚集态和结晶结构
1.聚集态特征：等规PP在使用温度范围内是 结晶和无定形结构共存。
You Know, The More Powerful You Will Be
20
谢谢你的到来
学习并没有结束，希望大家继续努力

聚丙烯基础知识.pptx

聚丙烯基础知识.pptx
等规聚丙烯的主要结晶形式为 α 型，属单斜晶系，计算密度为 0.936g/cm3， 在热力学上比较稳定。如将熔体快速冷却到低温或冷拉，α性结晶可得到准晶（或 成称为非晶相或近晶的排列），它是一种分子（或链段）聚集体，其中个别分子 链保持像单斜结晶体中那样的螺旋构型，但有序程度还达不到一般所说的结晶， 密度约为 0.88g/cm3，加热则变成 α 型。此外，还有 β 和 γ 两种形式，两者都有 一个三元螺旋构型。如将熔体骤冷至 100℃~130℃就可得到 β 型，属六方晶系， 密度为 0.939g/ cm3，熔点 145℃~150℃，加热则转变为 α 型。熔体在高压下结 晶则生成 γ 型，属三斜晶系，其熔点较 α 型低 10℃。
CH2 C CH2 C CH2 C CH2 C
CH3
H
CH3
H
如果立构中心 D 型和 L 型无规则地连接，甲基无规则地分布在主链平面两
侧，就构成了 aPP：
1
一 寸 光 阴 不 可轻
CH3
CH3
CH2 C CH2 C CH2Hຫໍສະໝຸດ HHCH3
C CH2 C
CH3
H
等规聚丙烯是高结晶的高立体定向性的热塑性树脂，结晶度 60%~70%， 等规度>90%，吸水率 0.01%~0.03%，有高强度、高刚度、高耐磨性、高介电性， 其缺点是不耐低温冲击，不耐气候，静电高。
一 寸 光 阴 不 可轻

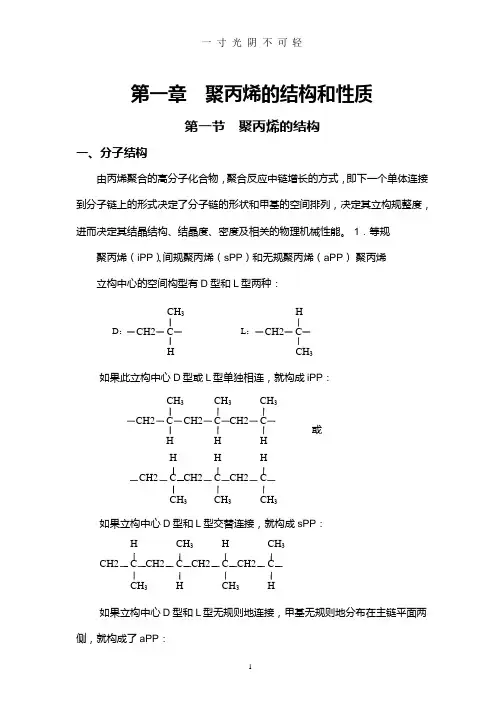

第一章 聚丙烯的结构和性质
第一节 聚丙烯的结构
一、分子结构
由丙烯聚合的高分子化合物，聚合反应中链增长的方式，即下一个单体连接 到分子链上的形式决定了分子链的形状和甲基的空间排列，决定其立构规整度， 进而决定其结晶结构、结晶度、密度及相关的物理机械性能。 1．等规

PPR产品介绍PPT课件

PPR产品介绍PPT课件
90°内螺纹弯头（带板） 1.安装固定于墙体，便于施工； 2.安装牢固，有效防止受外力损坏； 3.底座扁平设计，使用稳固； 4.一举两得，较少采购麻烦。
双活接球阀： 1.阀座HPb59-1铜镀镍，不生锈 2.阀座密封圈采用PTFE材质，摩擦系数小， 耐高温、耐磨，性能稳定； 3.双活接连接，安装维修方便； 4.阀芯全通径结构，流量大，启闭速度快；
务
保系统安装安全、有序推进。
对已安装完成的管路系统，可提供技术工程师进行 严格的系统打压测试。以便及时发现系统安装后所存在 的隐患，并采取相应措施予以补救。
.
26
.
27
.
15
.
16
8、特殊防伪、独特标志
■ 特殊防伪防止假冒产品（一直被模仿、从未被超越） ■ 特殊防伪投资大、国内独一无二 ■ 永久性标志、印字刮不掉、用户放心 ■ 管材条形码作用：防止交叉销售、
防止假冒产品、 事故反馈追溯查询等
.
17
.
18
9、颜色独特、永不褪色
■颜色为咖喱色：显高档、正宗、不易假冒； ■通过多次验证：使用时永不褪色、卫生安全； ■ 采用特殊工艺处理印字刮不掉。
齐全的功能管件齐全的功能管件齐全的功能管件齐全的功能管件23一十七年的塑料管道专业生产经验五可靠的质量保证1995中财管道科技股份有限公司创办只有6条生产线十几个人公司发展壮大拥有200多条生产线10000多名员工50多项国家专利100多项各种荣誉资质201124原料检测成品检测开机首检出厂检测过程检测过程检测仓库抽检2六大质量检测过程253国家级质量检测中心26aa技术咨询严格的系统打压测试
.
11
■ 不怕不识货、就怕货比货
.
12
6、丝丝相扣、滴水不漏

聚丙烯介绍分解PPT教学课件

聚丙烯介绍分解PPT教学课件
28
• 利用球型催化剂控制PP的形态. • 短停留时间，减少了过度料。 • 采用连续的预聚合和预接触来提高产品的
稳定性。 • 较高的预聚合收率(50~100g/gcat)使进入
第一反应器的催化剂颗粒强度高，不会产 生大量细粉. • 有很高的反应器时空产率.
29
• 采用夹套水冷却，单位体积的换热面积大， 传热系数大.
37
3、反 应 器 特 点
Spheripol 均聚为环管反应器，共聚为气相流化床反应器，无机械搅拌。
Innovene Chisso Borstar
两台反应器水平布置，气锁系统用于输送物料，并使两个反 应器独立，反应器内部有挡板及混合叶片，将反应器分为几 个区域，相当于几个串联的全混反应器。
反应器为卧式，两台反应器为上、下布置，第一反应器内物 料靠重力进入气锁系统，输送到第二反应器，不需要额外的 动力设备。
20
三、聚丙烯工艺介绍
21
液相本体法
22
SPHERIPOL工艺
23
• SPHERIPOL环管工艺是在80~81年第四代 催化剂开发出来后发展起来的.第一套于82 年在意大利投产，6万吨/年.
• 带抗冲反应器的SPHERIPOL工艺于85年在 北美投产.
• 1995年推出了第二代环管技术，就是大庆 炼化现在引进的.
H
H
H
9
•间规聚丙烯
CH3
H
CH3
—CH2—C—CH2— C—CH2— C—
H
CH3
H
10
•无规聚丙烯
CH3
CH3
H
CH3
H
—CH2—C—CH2—C—CH2—C—CH2—C—CH2— C—
H

PP PE简介ppt课件

PP PE简介ppt课件

乙烯-丁烯共聚物、乙烯-其它烯烃（如辛烯POE、环烯烃）
的共聚物、乙烯-不饱和酯共聚物（EAA、 EMAA 、EEA、
▪
Байду номын сангаас
PVC（软质）：1.0~5.0%
▪
PS：0.3~0.6%
▪
ABS：0.4~0.7%
▪
ABS（加玻纤）：0.2~0.4%
▪
PC：0.6~0.8%
▪
PMMA：0.3~0.7%
▪
POM：1.8~3.0%
▪
PET：1.2~2.0%
▪
PPO：0.5~0.9%
▪
PPS：1%
▪
PEEK：1.2%
6
生产方法
①淤浆法。在稀释剂（如己烷）中聚合，是最 早工业化、也是迄今生产量最大的方法。
总计
373.0 319.5
占市场百 分率 10.3 7.17 6.26
5.29
信诚工业 公司
道达尔石 化公司
埃克森美 孚化学公 司
台塑集团
万吨/年 275.0 271.5 263.5
227.3
4.54
英力士公 191.0
司
3592.9
占市场百 分率 3.90 3.85 3.74
3.23 2.71 50.99
4
▪ 收缩率：塑料的收缩率是指塑料制件在成 型温度下尺寸与从模具中取出冷却至室温 后尺寸之差的百分比
▪ 延展性：物体在外力作用下能延伸成细丝 而不断裂的性质叫延性；在外力（锤击或 滚轧）作用能碾成薄片而不破裂的性质叫 展性
5
▪
PE：1.2~1.28%
▪
PP：1.2~2.5%
▪
PVC（硬质）：0.4~0.7%

聚丙烯ppt课件

聚丙烯ppt课件
4
化学稳定性
聚丙烯的化学稳定性很好，除能被浓硫酸
、浓硝酸侵蚀外，对其它各种化学试剂都比较
稳定，但低分子量的脂肪烃、芳香烃和氯化烃
等能使聚丙烯软化和溶胀，同时它的化学稳定
性随结晶度的增加还有所提高，所以聚丙烯适
合制作各种化工管道和配件，防腐蚀效果1、相对密度小，仅为0.89-0.91，是塑料中最轻的品种之一。 2、良好的力学性能，除耐冲击性外，其他力学性能均比聚乙烯 好，成型加工性能好。 3、具有较高的耐热性，连续使用温度可达110-120℃。 4、化学性能好，几乎不吸水，与绝大多数化学药品不反应。 5、质地纯净，无毒性。 6、电绝缘性好。 7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
11
PP改性
聚丙烯改性料的收缩率控制是聚丙烯改性的一个重要方面。收缩率控制的好对聚 丙烯改性料的推广使用有重要意义，同时也是保证产品质量的一个重要方面。
聚丙烯的收缩成型大是聚丙烯本身的一大缺点，这主要是由于聚丙烯的高结晶度所 致。结晶后的聚丙烯比重增大、体积缩小。结晶度为0%和100%时,其比重分别为 0.851和0.936。因此纯PP的成型收缩一般在1.7---2.2之间。控制聚丙烯的成型收缩 率主要是控制其原料成型时的结晶度：结晶度越小其成型收缩率也越小；反之，结晶度 越高则成型收缩率也越大。
甲基排列在分子主链的同一侧称等规聚丙烯.
甲基无秩序的排列在分子主链的两侧称无规聚丙烯。
甲基交替排列在分子主链的两侧称间规聚丙烯。
3
物理性能
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物 ，密度只有0. 90--0. 91g/cm3，是目前所有塑料中最轻 的品种之一。它对水特别稳定，在水中的吸水率仅为 0.01%，分子量约8万一15万。熔点为164℃--170℃， PP的维卡软化温度为150℃。成型性好，制品表面光泽好， 但因收缩率大，厚壁制品易凹陷，对一些尺寸精度较高零 件，很难于达到要求。

聚丙烯精品PPT课件

聚丙烯精品PPT课件
9
无规聚丙烯〔APP〕 应用
（1）用于APP（塑性体）改性沥青以及改性沥青防水卷材生产。 它的特点是改性沥青的沥青制口高温性优越。用它们改性的 制口应用范围广，利用率较高，改变了制成品在高温下抗流 延性、低温下的龟裂，提高了沥青自身的曲挠性、韧性和内 聚力。
（2）用于APP填充母料：无规聚丙烯中混入一定量的碳酸钙制 成的APP填充母料在聚丙烯、聚乙烯和聚氯乙烯的加工中都 能起很好的作用，添加量一般可达20%左右。提高了被填充 塑料的塑性、韧性和弹性，又降低丁生产成本。用APP填充 母料作填充剂的聚丙烯可以用来生产打包带、撕裂薄膜、扁 丝、编织袋、周转箱、中空容器等。

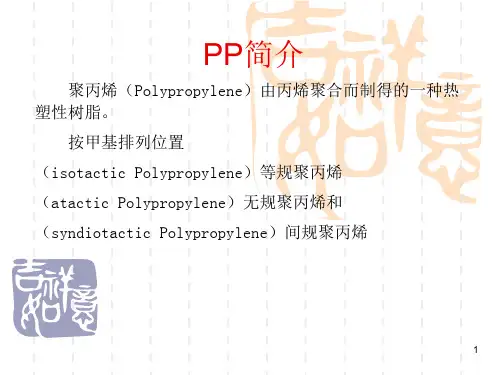

聚丙烯
前言
聚丙烯（Polypropylene，简称PP）是 一种半结晶的热塑性塑料。具有较高 的耐冲击性，机械性质强韧，抗多种 有机溶剂和酸碱腐蚀。在工业界有广 泛的应用，是平常常见的高分子材料 之一。
1
一、聚丙烯树脂基本种类
聚丙烯是由丙烯单体经自由基聚合而成的 非极性高分子线性结构聚合物，英文名字 Polyprop vlene，简称PP 聚丙烯有均聚物和共聚物之分。
4
均聚聚丙烯
〔一〕.等规聚丙烯〔IPP〕
等规聚丙烯〔IPP〕是一种高度结晶的热塑性 塑料，等规体含量95％左右，也含有少量的 间规体和无规体。产品中等规结构的含量称
为等规度，代表聚丙烯的大多数。
5
等规聚丙烯〔IPP〕性能
1、等规聚丙烯为半透明或白色、无毒、无味、无臭的 蜡状固体，等规度愈高，结晶度愈高、熔点、密度、耐 热性、刚性、屈服强度均增高。密度0.89～0.92g/cm3。 热分解温度310～365℃ 2、〔IPP〕结晶度降低，则透明度增加，球晶较小时， 屈服应力大，冲击强度、透明率高。 3、〔IPP〕易燃，有烧滴现象，火焰无烟，呈黄色，有 蜡烛味，熔点在170～172℃ 4、〔IPP有良好的介电性能，而耐水、耐化学药品，拉 伸强度、刚性、耐磨性能好，冲击强度高。 5、〔IPP〕耐寒性、耐侯性、着色性、抗静电性能差， 〔IPP〕在0℃以下则发脆，含5～7%的乙烯共聚PP可以 在一10℃下使用。 6、〔IPP〕熔体流动速率一般在1～100g/min，流动性 好，易于加工成型。

聚丙烯生产工艺介绍PPT幻灯片课件

聚丙烯生产工艺介绍PPT幻灯片课件
DF-7370-PA-020-0 01-R04 Model (1).pdf
21
• 开车阶段，当离心干燥器还没有在线操作时，来 自水下造粒机的粒料/水通过简单分离后直接回到 切粒水箱。
• 原始开车时水箱可以用低压蒸汽来加热。 • 离心干燥器来的水返回到切粒水箱TK-73701。从
DF-7350-PPA-020-0001-R04 Model (1).pdf
18
１线挤出单元(7360)
• 在挤出单元，通过粉料仓旋转阀XR-73511进入的聚丙烯粉料 在混入添加剂后被熔融挤出再进行脱气和造粒，以达到最终 产品的预期性质
• 挤出机的进料速率是通过粉料称重单元XW-73601来测量的。 固体添加剂粉末，滑石粉和粒状添加剂，他们使产品的稳定 性和包装性增强，它们的进料都与粉料进料呈一定比例。软 化水不断进到挤出机喉部来分解催化剂和助催化剂。如果需 要，过氧化物也可以从这点加入。两者进料都与挤出机粉料 速率呈一定比例。
9、载气压缩（7600）
10、载气分离塔（7610）
2
12. 粒料输送（7700） 13. 一线粒料掺混仓（7710） 14. 二 线粒料掺混仓（7720） 15. 包装储存（7750） 16. 包装码垛及仓库（7800） 17. 蒸汽凝液系统(7910) 18. 废水收集系统（7920） 19. 火炬系统（7930）、 20. 冷却水系统（7940） 21. 工业水、脱盐水、饮用水系统（7950） 22. 氮气分配（7960） 23. 工厂风和仪表风（7970） 24. 消防水系统（7980）
• 等规度低，产品法粘，流动性差，包装储 存时易结块。
• 等规度过低会影响正常生产和操作 • 一般情况下等规度高一些好。
5
• 2、熔体速率：即熔融指数，指热塑性树脂 在熔体流动速率测定仪上，在一定温度和 负荷下熔体10min通过标准口模的重量，以 g/min表示。

聚丙烯-简介-PPT课件

聚丙烯-简介-PPT课件
粉末状矿物填料填充PP
作用效果： 可使聚丙烯的刚度、硬度、弹性模量、热变形稳定
、耐蠕变性、成型收缩率及线性膨胀系数等发面都有所 改善。
.
20
3.4、增强PP（纤维增强）
❖ 用玻璃纤维增强PP ❖ 用碳纤维增强PP
纤维增强混凝土
.
21
.
22
四、聚丙烯的应用
耐水蒸汽 无毒 相对高的强度 相对高的耐热性

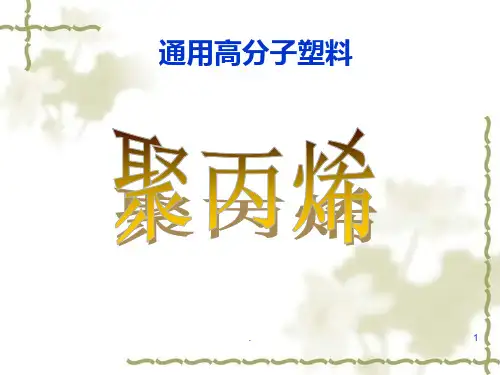

通用高分子塑料
.
1
目录
❖ 一、聚丙烯的结构………………
❖ 二、聚丙烯的性能……………… ❖ 三、聚丙烯的改性……………… ❖ 四、聚丙烯的应用………………
.
2
一、 聚丙烯的结构
1.1、PP的聚合：
聚丙烯是丙烯的聚合产物。
CH2
CH
n
CH3
英文：polypropylene, 缩写为PP。
按照结构不同，聚丙烯可以分为等规、间规及无 规三类。
与PE相比： ❖ PE无极性，吸湿性很低 ❖ PE介电损耗低，介电损耗和介电常数几乎与温度和频
率无关。
Hale Waihona Puke .102.5、耐化学药品性
❖ 耐化学腐蚀性优异。 ❖ 耐溶剂性优良，只有在高温下才能被溶解。
（四氢化萘，十氢化萘等） ❖ 很好的耐环境应力开裂性能。
2.6、环境性能
❖ 耐候性差：叔碳上的氢易氧化，造成降解。 ❖ Cu会加速PP的氧化降解。
.
7
2.2、力学性能
❖ 强度、硬度和刚性明显高于PE； ❖ 具有优良的耐弯折疲劳性能； ❖ 抗冲击性能、特别是低温抗冲击性差。 ❖ 分子质量、结晶度、结晶尺寸等因素。
.
8
2.3、 热性能
PP具有良好的耐热性：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
17
2、溶液法 也是最早的生产工艺之一.反应温度在 140度，生成的PP溶解在烯烃中，形成溶 液.由于反应器温度高，可以副产蒸汽.
18
3、本体法
液相本体法 ：间歇式和连续式 间歇法:我国开发的小本体聚合工艺. 连续法:以BASELL的SPHREIPOL工艺为
代表.还开发出液相本体-气相法. 气相本体法:开始于60年代，是发展较快的
分子简式：-PP-PE-EP-… 14
二.PP的生产工艺分类
15
按聚合类型可分三类
1、浆液法（溶剂法） 2、溶液法 3、本体法
液相本体 气相本体法
16
1、浆液法(溶剂法)
最早的生产工艺.已经停止发展.但仍有 装置在生产特定的牌号.催化剂在惰性溶剂 中同丙烯聚合，流程长，产品要脱无规和 灰份.溶剂是己烷或庚烷.(反应温度60~80)
20
三、聚丙烯工艺介绍
21
液相本体法
22
SPHERIPOL工艺
23
• SPHERIPOL环管工艺是在80~81年第四代 催化剂开发出来后发展起来的.第一套于82 年在意大利投产，6万吨/年.
• 带抗冲反应器的SPHERIPOL工艺于85年在 北美投产.
• 1995年推出了第二代环管技术，就是大庆 炼化现在引进的.
24
乙烯
氢气
100
催化剂
200
300
丙烯 700
600
弛放气 400
500
800
900
产品
25Leabharlann 乙烯氢气100
催化剂
200
300
丙烯 700
600
弛放气 400
500
800
900
产品
PP颗粒可去气相反应器，生产抗冲牌号。 PP颗粒去500单元利用蒸汽对PP颗粒中的残存催化剂进行 杀死并汽提出PP中夹带的丙烯.丙烯回收利用.然后用热氮气26 对PP进行干燥.
一种工艺.以BP-AMOCO为代表
19
• 在所有聚丙烯生产技术中，目前被广 泛使用的有Basell公司的Spheripol技术， ABB- lummus公司的Novolen技术，BPAmoco公司的Innovene技术，Chisso公 司的Chisso技术四种。
• 九十年代末期，Borealis公司开发的 Borstar双峰工艺也实现了工业化，取得了 很大的发展。
固速度快，易产生内应力，同时成型收缩率比较大
（1%～2.5％），并且具有各向异性。
•聚丙烯的熔融流动性能好。
5
聚丙烯的化学性质
聚丙烯有优异的化学稳定性，它的化学稳定性随结 晶度增加而增大。
•热稳定性较好，分解温度可达300℃以上，与氧接触 的 情况下，树脂在260℃左右开始变黄。
•无机酸、碱或盐的溶液，除具有强氧化性能外在100℃ 温度下，对PP几乎无破坏作用。
共聚物
无规共聚物 抗冲共聚物
7
均聚物
由丙烯单独聚合而成的高分子化合 物称为均聚物。由于聚合反应中链增长 的方式，即下一个单体连接到分子链上 的形式决定了分子链的形状，甲基的空 间排列，决定其立构规整度，进而决定 其结晶结构、结晶度、密度及相关的物 理机械性能.
8
•等规聚丙烯
CH3
CH3
CH3
—CH2—C—CH2—C—CH2—C—
•聚丙烯是非极性有机物，因此它很容易在非极性有机溶 剂中溶解或溶胀，温度越高，溶解或溶胀的越厉害，对
于极性溶剂却很稳定。
•聚丙烯容易燃烧，燃着后离开火源仍会继续燃烧，由于 熔体的滴落飞溅，更易使火势蔓延，扑救困难。
•聚丙烯受紫外线影响而老化。
6
聚丙烯
聚丙烯分子结构
间规聚丙烯
均聚物
无规聚丙烯
等规聚丙烯
乙烯
氢气
100
催化剂
200
300
丙烯 700
600
弛放气 400
500
800
900
产品
干燥后的PP去800单元造粒。 造粒的成品去900单元经均化后包装. 600单元做为辅助单元对装置提供工艺需要的如冷冻盐水，增压氮气等， 也处理在生产中出现的废料.如含TEAL的油，蒸汽凝结水，火炬系统。 27
SPHREIPOL工艺特点
12
• 无规共聚物 EP
在反应器中控制丙烯和乙烯的组份 含量而得到的聚合物，乙烯含量一般为 1%-4%，最大为6%。
CH3
CH3
H
-CH2-C-CH2-CH2-C-CH2-CH2-C-…
H
H
CH3
13
抗冲共聚物
丙烯、乙烯嵌段共聚物，在单一的丙烯聚合 后除去未反应的丙烯，再与乙烯聚合所得产物， 通常嵌段共聚体中乙烯含量5%-20%（质量）。丙 烯—乙烯嵌段共聚物实际是聚乙烯，聚丙烯和末 端嵌段共聚物的混合物，这种混合物即保持了一 定程度的刚性，又提高了抗冲击强度，但透明性 和光泽性有所降低，可用于制造要求高抗冲性能 的制品，机械零件、运输箱、管材、板材等，也 可用于生产薄壁制品。
28
• 利用球型催化剂控制PP的形态. • 短停留时间，减少了过度料。 • 采用连续的预聚合和预接触来提高产品的
稳定性。 • 较高的预聚合收率(50~100g/gcat)使进入
第一反应器的催化剂颗粒强度高，不会产 生大量细粉. • 有很高的反应器时空产率.
3
热
固
性
树
脂 合
成
树
脂
热
塑
性
树
脂
高性能 树脂
通用 树脂
环氧树脂 酚醛树脂
不饱和聚酯树脂等
功能性树脂等 聚烯烃
五大通用塑料
PE PP PVC PS AB4 S
聚丙烯的物理性质
•聚丙烯是结晶性高聚物，有着质轻价廉、无毒、无味 且机械强度高等优点。
•各种型号的聚丙烯密度都在0.9g/cm3左右。 •熔点温度为164-170℃。 •聚丙烯可处于三种物理状态：晶态、高弹态、粘流态。 •屈服强度高，有较高的弯曲疲劳寿命。 •是通用塑料中耐热最高的一种，但熔体弹性大，冷却凝
H
H
H
9
•间规聚丙烯
CH3
H
CH3
—CH2—C—CH2— C—CH2— C—
H
CH3
H
10
•无规聚丙烯
CH3
CH3
H
CH3
H
—CH2—C—CH2—C—CH2—C—CH2—C—CH2— C—
H
H
CH3
H
CH3
11
共聚物
通常的共聚是由丙烯、乙烯两种 单体聚合而成的共聚物。现代聚丙 烯生产工艺可以加入第三单体生产 多元共聚物。

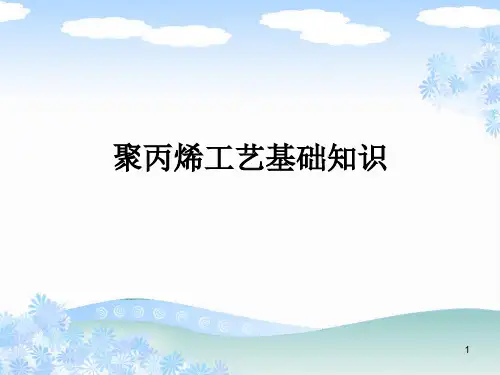

聚丙烯工艺基础知识
1
PP工艺总体介绍
一. PP简介 二. PP的生产工艺分类 三. PP的生产工艺介绍
2
聚烯烃是聚乙烯、聚丙烯和聚1-丁烯及其 它烯烃类聚合物的总称，是现代石化工业的 最重要的产品，又是塑料制品的主要原料。 聚烯烃是合成树脂的重要分支，合成树脂的 种类丰富多彩，按其加工性质可分为两大类， 热塑性和热固性树脂。
