2021年春人教版物理中考专题复习 家庭电路故障分析

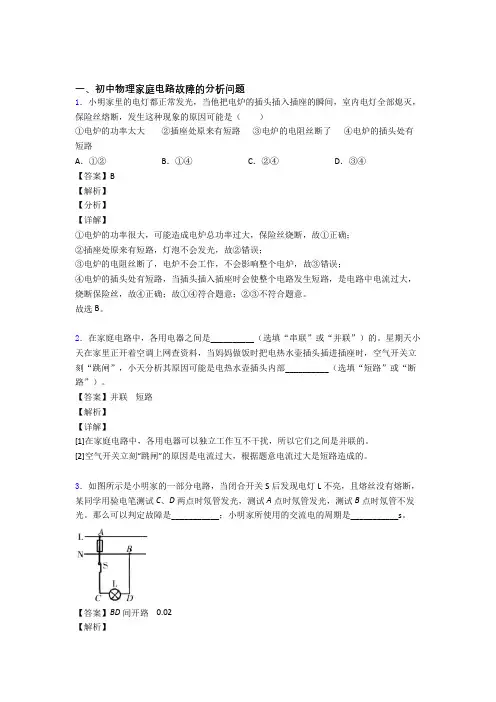

一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。

2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。

3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。

那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。

【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。

【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。

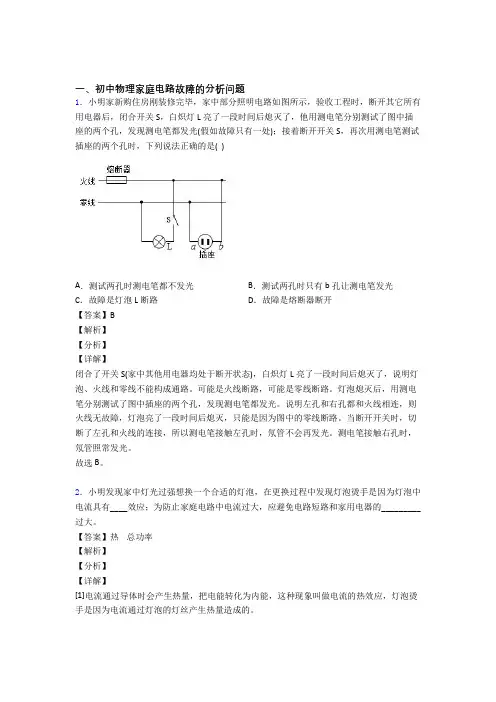

一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。

可能是火线断路，可能是零线断路。

灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。

说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。

当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。

测电笔接触右孔时，氖管照常发光。

故选B。

2．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。

【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。

[2]由I=pU可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。

3．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。

①闭合S、S1，L0正常发光，则说明__________；②闭合S、S2，L0不亮，则说明__________；③闭合S、S3，L0、L3发光都较暗，则说明__________；（2）测电笔法如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。

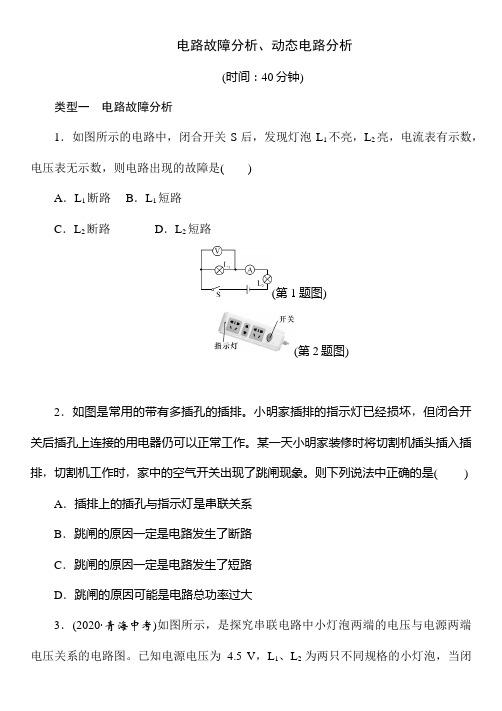

电路故障分析、动态电路分析(时间：40分钟)类型一电路故障分析1．如图所示的电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数，则电路出现的故障是( )A．L1断路 B．L1短路C．L2断路 D．L2短路(第1题图)(第2题图)2．如图是常用的带有多插孔的插排。

小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。

某一天小明家装修时将切割机插头插入插排，切割机工作时，家中的空气开关出现了跳闸现象。

则下列说法中正确的是( ) A．插排上的插孔与指示灯是串联关系B．跳闸的原因一定是电路发生了断路C．跳闸的原因一定是电路发生了短路D．跳闸的原因可能是电路总功率过大3．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。

已知电源电压为 4.5 V，L1、L2为两只不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5 V。

则下列判断中正确的是( )A．灯泡L1的灯丝断了 B．开关接触不良C．灯泡L2的灯丝断了 D．灯泡L2被短路(第3题图)(第4题图)4．(2020·襄阳中考)在如图所示的电路中，闭合开关S，两只灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是( ) A．L1断路 B．L2断路C．L1短路 D．L2短路5．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。

现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转。

则下列判断正确的是( ) A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电流表内部出现断路D．电源接线处接触不良(第5题图)(第6题图)6．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯突然变亮，两表示数都变大，则该电路故障可能是( )A．灯L短路 B．灯L断路C．电阻R短路 D．电阻R断路7．如图，当闭合开关，移动滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表有示数。

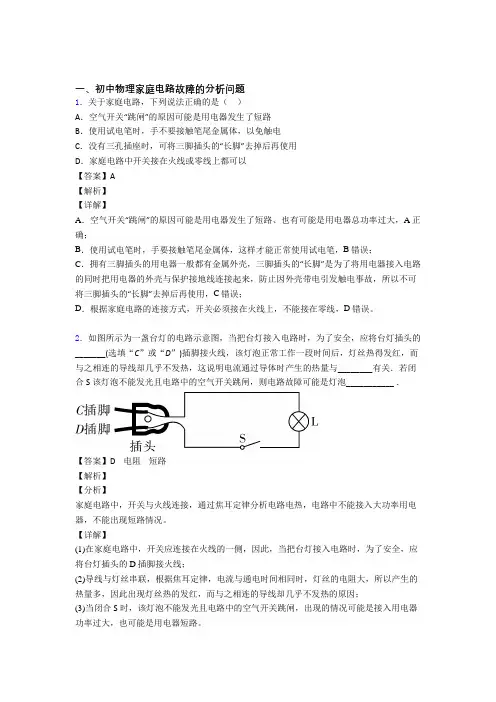

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。

【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

3．电工师傅常用一只标有“220V 100W ”的白炽灯L 0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

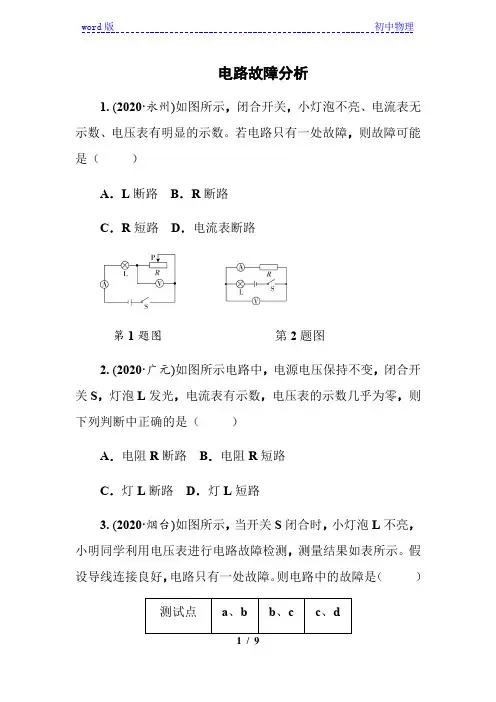

电路故障分析1. (2020·永州)如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。

若电路只有一处故障，则故障可能是（）A．L断路B．R断路C．R短路D．电流表断路第1题图第2题图2. (2020·广元)如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路3. (2020·烟台)如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。

假设导线连接良好，电路只有一处故障。

则电路中的故障是（）测试点a、b b、c c、d电压表示有示数有示数无示数数A.开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路第3题图第4题图4. (2019·常州)如图所示的电路中，电源电压恒定，闭合开关S，灯L1、L2都发光，一段时间后，有一盏灯突然熄灭，电流表无示数，电压表有示数，电路故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5. (2020·凉山州)如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路第5题图第6题图6. (2020·巴中)如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。

一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1开路B．L1短路C．L2开路D．L2短路7. (2019·十堰)小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路只有一处故障，则一定是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路第7题图第8题图8. (2020·襄阳)在如图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是（）A．L1断路B．L2断路C．L1短路D．L2短路9. (2020·西宁)在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。

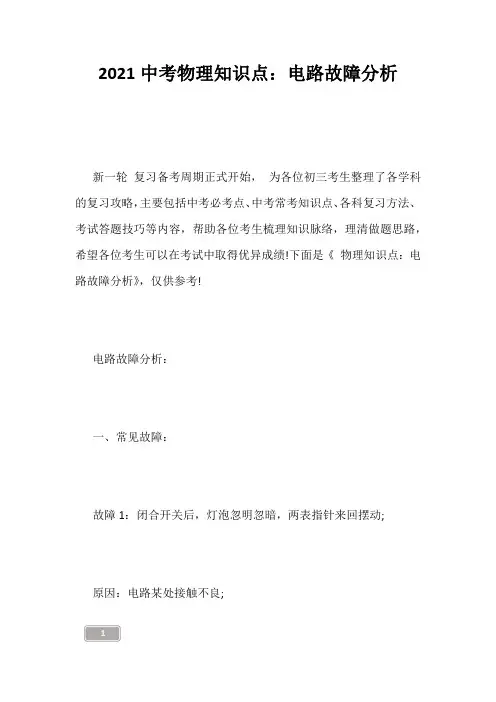

2021中考物理知识点：电路故障分析新一轮复习备考周期正式开始，为各位初三考生整理了各学科的复习攻略，主要包括中考必考点、中考常考知识点、各科复习方法、考试答题技巧等内容，帮助各位考生梳理知识脉络，理清做题思路，希望各位考生可以在考试中取得优异成绩!下面是《物理知识点：电路故障分析》，仅供参考!电路故障分析：一、常见故障：故障1：闭合开关后，灯泡忽明忽暗，两表指针来回摆动;原因：电路某处接触不良;排除方法：把松动的地方拧紧。

故障2：闭合开关前灯泡发光闭合开关后灯泡不亮了两表也无示数原因：开关与电源并联导致所有东西都被短路后果：极容易烧坏电源故障3(也就是做题最常见的故障)：闭合开关后灯泡不亮电流表几乎无示数电压表所呈示数几乎为电源电压原因1：灯泡断路故电压表串联到了电路中说一下啊一般判断电路时都是把电压表当做断路是应为它的电阻很大很大所以呢如果电压表与一灯泡并联而这个灯泡断路了就相当于直接把这个电压表串联在电路中I=U/R因为电压是恒定的电阻巨大所以电流表的示数就很小了而串联式靠电阻分压的由于电压表的电阻巨大在这么大的电阻前灯泡的电阻就显得微不足道所以电压表显示的几乎是电源电压;原因2：电流表与电压表位置互换这样灯泡就被几乎没有电阻的电流表(它接到了电压表的位置上)短路故不亮电路中只串联了一个电流表和一个电压表因为电压表的电阻很大所以几乎分到了全部电压而由于电压表的电阻大所以电流表几乎无示数;补充一下啊：有时做题会问你如果在测小灯泡电阻的实验中(或是电路图中只有一个灯泡两表)如果电流表与电压表位置互换会有什么后果就答：灯泡不亮电流表几乎无示数(其实就是没示数)电压表所示几乎为电源电压(其实就是电源电压)故障4：闭合开关后无论怎样移动滑动变阻器的滑片灯泡亮度与两表示数均无改变;原因：变阻器没有按照一上一下的方法来接补充一下：变阻器全接上接线柱时：相当于导线(这是极不安全的容易造成电路电流过大)变阻器全接下接线柱是：相当于一个定值电阻。

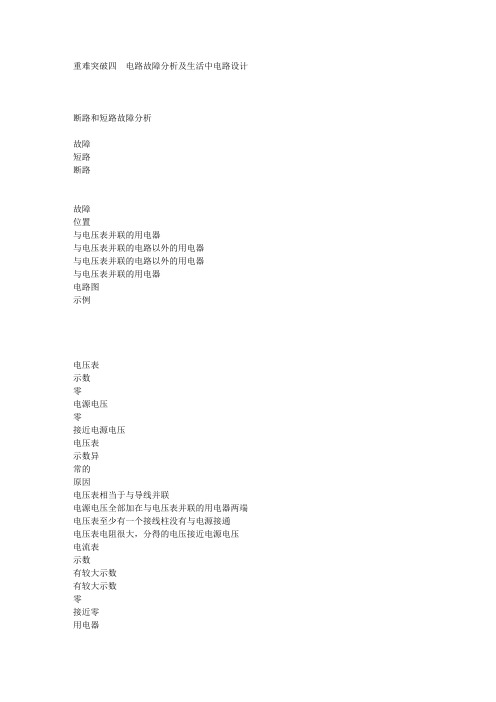

重难突破四电路故障分析及生活中电路设计
断路和短路故障分析
故障
短路
断路
故障
位置
与电压表并联的用电器
与电压表并联的电路以外的用电器
与电压表并联的电路以外的用电器
与电压表并联的用电器
电路图
示例
电压表
示数
零
电源电压
零
接近电源电压
电压表
示数异
常的
原因
电压表相当于与导线并联
电源电压全部加在与电压表并联的用电器两端电压表至少有一个接线柱没有与电源接通
电压表电阻很大，分得的电压接近电源电压电流表
示数
有较大示数
有较大示数
零
接近零
用电器
工作
情况
部分用电器工作部分用电器工作用电器不工作用电器不工作。

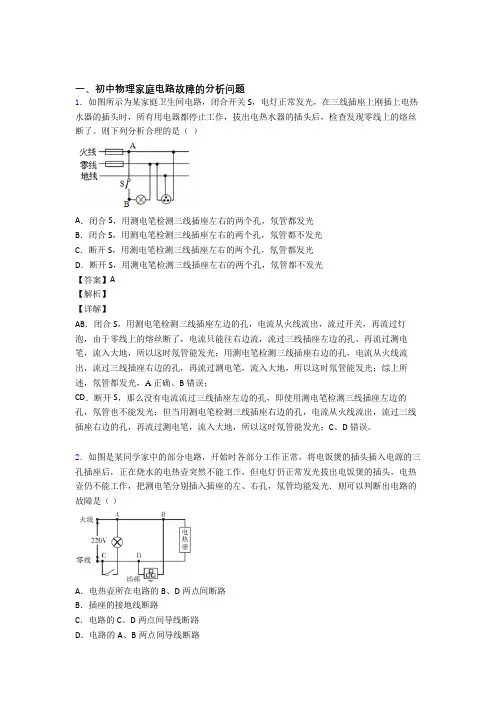

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

微专题01故障电路分析考点1电路故障分析解题步骤：电路故障主要有断路和短路两种情况。

判断方法：串联电路：首先电流表有示数是短路，无示数是断路；然后根据电压表有无示数判断故障的具体位置。

并联电路：一般为用电器断路。

针对练习：1．如图所示，是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．灯泡 L1短路B．灯泡 L1断路C．灯泡 L2短路D．灯泡L2断路2．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（）A．L1短路 B．L2短路C．L1断路 D．L2断路3．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针指在“0”刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了4．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A．灯泡短路B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路5．测小灯泡电阻时，电路如图所示，闭合开关后，灯泡正常发光，电压表读数正常，电流表量程选择正确，但指针不动，这可能是（）A．电流表已烧坏B．电流表完好，但电路未接通C．电流表接线短路D．灯泡接线短路6．如图所示电路，电源电压为 3V，当开关 S 闭合时，却只有一只灯泡发光，且电压表数为 0V，由此可以判断电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1开路D．灯 L2开路7．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路8．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L2的灯丝断了D．灯L1的灯丝断了9．在图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，小灯泡熄灭，观察到电流表、电压表示数均为零，若电路中只有一处故障且只发生在小灯L 或电阻R上，电路故障是A．电阻R短路B．电阻R断路C．小灯L短路D．小灯L断路10．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。

故选B。

2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。

若原因是图中打“x”的位置发生了断路。

则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。

【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

3．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。

由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。

他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。

两灯串联两灯并联电路故障分析1. 灯泡亮暗分析：2. 用A V 检测电路故障：★电压表一旦被串联到电路中，所测的就是 ，整个电路相当于 。

3. 电压电流同时分析：①有电压有电流：该用电器 ②无电压有电流：用电器 ③有电压无电流：用电器 ④无电压无电流：旁侧① ：灯丝断，接触不良等。

无I 有U ② ：灯泡相当于一根导线。

有I 无U ③ ：发光过于昏暗。

有I 有U1个灯泡2个灯泡①两灯都不亮：电路中某处②一亮一暗：暗的灯泡①两灯都不亮：干路 /电源②一亮一暗：暗的灯泡①有示数：所在电路 ②无示数：所在电路③示数过大：量程 /所在电路 ④示数反偏：正负接线柱电流表①有示数：所并联元件②无示数：所并联元件 /旁侧③接近电源电压：所并联元件 /旁侧用电器全部 ④示数反偏：正负接线柱 电压表【新课讲解与例题】1. 如图1所示的电路中，电源电压等于6V ，合上开关后电压表示数为6V 。

经分析得出，电路中可能发生的情况是： 。

2. 如图所示的电路中，电源电压不变。

闭合开关S 后，灯L 1、L 2都发光。

一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( ) A ．灯L 1短路 B ．灯L 2短路 C ．灯L 1断路 D ．灯L 2断路3. 如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。

A ．灯L 1断路B ．灯L 2短路C ．灯L 1短路D ．灯L 1、L 2均断路4. 如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后( )。

A ．电流表、电压表均损坏 B ．电流表损坏，电压表示数为零 C ．电流表有示数，电压表示数为零 D ．电流表示数为零，电压表有示数5. 如图所示的电路中，电源电压保持不变。
