技术交底记录编 号工程名称沈阳地铁九号线汪曹区间土建工程交底日期施工单位中铁十二局集团有限公司分项工程名称左线盾构掘进交底提要风井端头加固交底内容:一、端头加固布置说明:为保证盾构到达、始发安全,根据设计要求在盾构到达、始发端头进行旋喷地基加固:1、紧贴车站主体围护结构,沿盾构隧道方向8m范围内施作旋喷桩。
2、沿盾构掘进方向,在盾构隧道范围内布设Φ600双重管旋喷桩,旋喷桩间距600mm,不咬合;在盾构隧道轮廓线外放3米范围内布设Φ600双重管旋喷桩,旋喷桩间距500mm,咬合100mm成梅花形布置。
3、旋喷加固竖向范围:盾构隧道底标高下3米至盾构隧道顶标高上3米。
二、施工技术要求:1、桩位放样先采用人力或机械使场地平整,然后根据设计要求,用全站仪根据桩位布置图用钢尺逐桩放出桩位,并用小木桩定出每个旋喷桩位置。
放样后对桩位进行全面检查,确保桩的位置、数量及布设形式准确无误。
2、钻机就位利用钻机导轨,移动钻机到设计孔位,采用全站仪调整好垂直度,使钻头对准桩点,为防止钻杆倾斜,可加重钻杆的底部重量,并在钻进过程中用线锤随时进行检查。
3、射水试验喷射出20MPa左右压力的浆液,从内喷嘴中高速喷出。
并用0.7MPa左右压力把压缩空气,从外喷嘴中喷出。
具体操作时,拧下上节钻杆,放入钢球,堵住射水孔,再将钻杆装上,即可向钻机输送高压水泥浆,待液浆从孔底冒出后,钻杆开始旋转和提升,由下而上进行旋喷,当遇特殊土层,为保证桩径和质量,必须进行复喷。
值班人员时刻注意检查浆液初凝时间、注浆流量、压力、旋转提升速度等参数是否符合设计要求,并随时做好记录,绘制作业过程曲线。
序 号项 目参 数1高压旋喷种类三重管旋喷2高压泥浆泵压力20~40Mpa3注浆管外径42mm4喷嘴直径3mm5高压胶管直径19mm6提升速度200~250mm/min7浆液材料及配比P.O42.5水泥,水灰比1:1表1 旋喷桩施工主要技术参数表7、拆除钻杆在旋转过程中,当第一根钻杆提出地面后,停止压浆,待压力下降后,迅速拆除钻杆,当提升到桩顶设计标高时,重新开始旋喷桩,当提升到桩顶设计标高时,为避免浆液与土在拌合机混合后,因浆液拆除出现缩水,造成旋喷桩顶部凹穴,进行1~2mm的低压补喷。
·1·端头垂直加固施工作业指导书1 适用范围盾构施工进洞及出洞端头垂直加固。
2 端头垂直加固 2.1 设计概况本站采用三轴搅拌桩对端头工作井一定范围内土体进行加固,加固方式采用三重管旋喷+三轴搅拌桩加固。
盾构始发端头加固纵向长9米,横向尺寸为盾构结构线外侧3米,竖向尺寸为盾构结构线外侧3米。
对加固范围内的土体的水泥掺量应根据现场实际实验确定,旋喷桩的水泥掺量不宜小于25%,具体以试验为准。
搅拌桩水泥掺量不宜小于20%,空桩部分不宜小于7%。
经加固土体应有很好的均质性、自立性,渗透系数不应大于710 cm/sec ,旋喷桩加固土体其无侧限抗压强度不小于1MPa 。
区间隧道施工前应检测加固区域土体是否满足盾构始发对地层强度及渗透性要求。
旋喷桩采用Φ800旋喷桩,桩间距600mm 。
搅拌桩采用Φ850搅拌桩,桩间距600mm 。
旋喷桩紧邻车站围护结构,旋喷桩与搅拌桩咬合425mm 。
具体大样图如下:2.2 施工人员及机械组织施工人员组织见下表。
项目管理人员表·2·劳务班组主要工种数量表(每个班组)序号工种名称人数备注1 桩机工 22 桩机辅助工 13 泥浆工 24 电工 15 挖机操作工 16 旋喷桩操作工 3序号设备名称规格型号数量用电量(KW)备注1 三轴搅拌桩机ZKD65-3 1台115×32 履带桩机桩架DH-508 1台3 灰浆桶1m³1个 2.2×34 存浆桶2m³1个3×35 注浆机SYB50/50-II 1台15×36 空气压缩机ESC50-8 2台7 三重管旋喷机XP-30B 1台8 挖机Pc-210 1台3 施工准备3.1技术准备1、认真收集、查阅工程的技术档案资料;测量放线,建立坐标控制点和水准控制点;对桩基的轴线、标高进行复测、复核。
2、组织现场施工人员学习图纸,了解施工工序,做好技术交底、安全教育。
南京地铁四号线一期工程土建施工(D4-TA14标)青龙站~桦墅站~盾构井区间盾构始发和到达加固方案中铁十九局集团有限公司南京地铁四号线TA14标项目经理部二○一三年一月十九日目录第一章编制说明 (1)一、编制依据..................................................................................................................... - 1 -二、编制原则..................................................................................................................... - 1 - 第二章工程概况.. (2)一、区间概况..................................................................................................................... - 2 -二、工程地质及水文地质................................................................................................. - 2 - 第三章拟采取的加固方案.. (16)一、加固方案简介........................................................................................................... - 16 -二、主要工程量............................................................................................................... - 22 -三、施工进度计划........................................................................................................... - 22 -四、投入机械设备和施工人员情况............................................................................... - 23 -五、物资保证................................................................................................................... - 24 - 第四章施工部署 (25)第五章三轴搅拌桩、双重管旋喷桩和袖阀管注浆施工 (27)一、三轴搅拌桩施工....................................................................................................... - 27 -二、双重管旋喷桩施工................................................................................................... - 29 -三、袖阀管注浆施工....................................................................................................... - 30 - 第六章质量保证措施. (33)一、三轴搅拌桩质量保证措施....................................................................................... - 33 -二、双重管旋喷桩质量保证措施................................................................................... - 33 -三、袖阀管注浆质量保证措施....................................................................................... - 34 - 第七章安全、文明施工及环保管理 (35)一、安全、文明施工....................................................................................................... - 35 -二、施工噪音控制........................................................................................................... - 35 -三、施工粉尘控制........................................................................................................... - 35 -青龙站~桦墅站~盾构井区间盾构始发和到达加固方案第一章编制说明一、编制依据1、《地下铁道工程施工及验收规范》(GB50299-1999);2、《建筑地基处理技术规范》(DBJ79-2002);3、《建筑机械使用安全技术规程》(JGJ33-2001);4、南京地铁四号线一期工程D4-XK04标青龙站~桦墅站区间岩土工程详细勘察报告;5、南京地铁四号线一期工程D4-XK04标桦墅站~仙林东站区间岩土工程详细勘察报告;6、国家和地区的现行规范;7、我单位在南京地铁2号线TA05标、南京地铁3号线TA06标、南京地铁3号线TA16标的成功经验和科研成果。
中国中铁昆明市轨道交通3号线西标段项目经理部端头井土体加固作业指导书编号:版本:有效状态:修改状态:编制:审核:批准:受控编号:中国中铁股份有限公司昆明市轨道交通3号线西标段项目经理部2011年11月2日一、目的规范指导段端头井土体加固施工,加强端头井土体加固施工中质量控制,确保工程质量达优良。
二、适用范围适用于昆明市轨道交通3号线岷山站~沙沟尾站区间、沙沟尾站~西苑立交站区间端头井加固。
三、引用规范(1)《地基基础工程施工质量验收规范》(GB50202-2002)(2)《地基处理技术规范》(JGJ79-2002)(3)《地下防水工程质量验收规范》(GB50208-2002)(4)中国建筑工程出版社出版的《岩土工程治理手册》(5)《基坑工程设计规范》(DBJ08-61-1997)(6)《地下铁道工程施工及验收规范》(GB50299-1999)四、施工主要机械设备表4-1施工主要机械设备表五、施工工艺流程1.施工工艺流程图如下:2.施工方法(1)场地平整清除桩位处地上、地下的一切障碍物,场地低洼处用粘性土料回填夯实,并做好排浆沟。
(2)测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩,然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置,用小竹签做好标记,并撒白灰标识,确保桩机准确就位。
(3)障碍物清理为确保高压旋喷桩工程,在施工前应对维护施工区域地下障碍物进行探测清理,以保证施工顺利进行。
(4)机具就位人力缓慢移动至施工部位,由专人指挥,用水平尺和定位测锤仪校准桩机,使桩机水平,导向架和钻杆应与地面垂直,倾斜率小于1.5%。
(5)贯入注浆管注浆管随旋喷桩机钻头一起钻至预定的深度。
在此过程中,为防止泥砂堵塞喷嘴,边射水、边插管。
(6)制备固化剂浆液制备旋喷桩固化剂浆液时选用42.5级普通硅酸盐水泥作为固化剂,水泥掺量根据加固土的性质及单桩无侧限抗压强度不小于1MPa 的要求,通过试验确定水泥掺量。
金隆-广隆区间端头加固质量技术交底卡总承包施工单位中交隧道工程局有限公司位(子单位)工程名称金隆—广隆区间端头加固分部工程地基加固交底部位金隆—广隆盾构始发端头加固日期年月日交底内容交底内容:金隆—广隆盾构始发地层采用φ850mm三轴搅拌桩外包双排φ600mm咬合150mm 旋喷桩加固。
加固范围:进洞段,围护结构外侧9米宽,盾构周围3米范围内;出洞段,围护结构外侧10米宽,盾构周围3米范围内。
一、施工部位本次技术交底为广州地铁四号线南延段施工1标金隆—广隆盾构区间端头始发处加固质量技术交底,该交底的部位位于金隆站的南侧。
现施工场地已提供,可以对现场进行端头始发处地基加固施工作业,始发处端头加固位置图见附图一,布桩图见附图二。

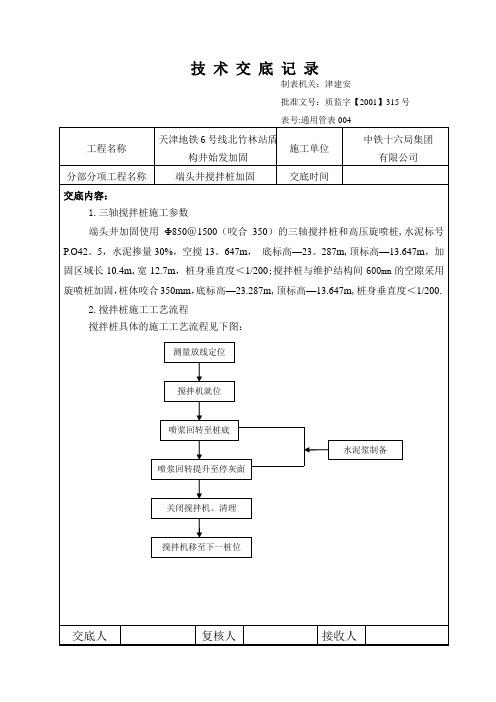

二、施工方法及技术要求2.1三轴搅拌桩施工2.1.1施工安排及工艺流程三轴搅拌桩施工工艺流程图如下图2-1所示。
专业技术负责人:交底人:接收人:交底内容图2-1 三轴搅拌桩施工工艺流程图2.1.2场地回填平整三轴搅拌机施工前,必须先进行场地平整,清除施工区域内的表层硬物,部分绿化带区域原状土采用压路机压实,路基承重荷载以能行走步履式重型桩架为准。
现场场地有部分回填土,三轴搅拌机进场后,根据业主提供地下管线搬迁情况,回填土部分应夯实,铺设钢板走道,以能行走25T吊车及步履式重型桩架为准。
2.1.3测量放线根据业主提供的坐标基准点,按照设计图进行放样定位及高程引测工作,并做好永久及临时标志。
放样定位后做好测量技术复核单,提请监理进行复核验收,确认无误后进行搅拌施工。
专业技术负责人:交底人:接收人:交底内容2.1.4开挖导沟根据金隆—广隆盾构始发地层地基加固区域内边控制线,采用挖土机开挖导沟,并清除地下障碍物,开挖沟槽余土应及时处理,以保证设备正常施工,并达到文明工地要求。
开挖沟槽若遇地下管线,应立即停止施工,待项目部向有关部门查清后,经项目部批准方可施工。
2.1.5 三轴搅拌桩孔位定位三轴搅拌桩桩径850mm咬合250mm轴中心间距为600mm ,根据规定的尺寸在平行沟槽丝线上用红漆划线定位。
