丝杠参考参数一览表

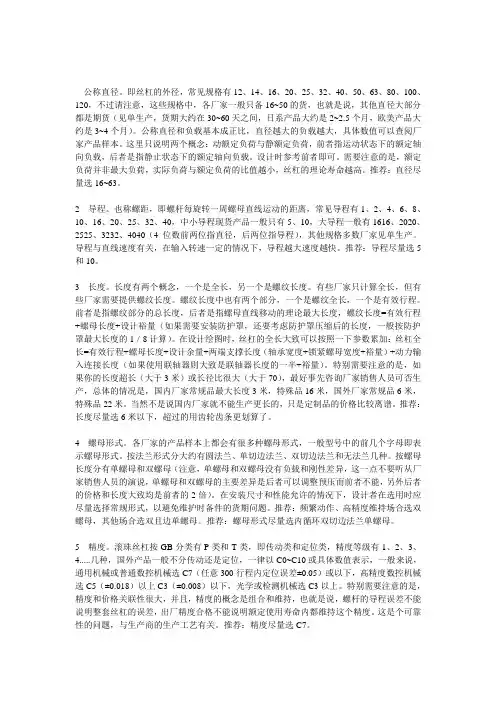

---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

设计时参考前者即可。

需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。

推荐：直径尽量选16~63。

2---导程。

也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3---长度。

长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量（如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1／8计算）。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度（轴承宽度+锁紧螺母宽度+裕量）+动力输入连接长度（如果使用联轴器则大致是联轴器长度的一半+裕量）。

特别需要注意的是，如果你的长度超长（大于3米）或长径比很大（大于70），最好事先咨询厂家销售人员可否生产，总体的情况是，国内厂家常规品最大长度3米，特殊品16米，国外厂家常规品6米，特殊品22米。

---公称直径。

即丝杠的外径，常见规格有12、14、16、20、25、32、40、50、63、80、100、120，不过请注意，这些规格中，各厂家一般只备16~50的货，也就是说，其他直径大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，欧美产品大约是3~4个月）。

公称直径和负载基本成正比，直径越大的负载越大，具体数值可以查阅厂家产品样本。

这里只说明两个概念：动额定负荷与静额定负荷，前者指运动状态下的额定轴向负载，后者是指静止状态下的额定轴向负载。

设计时参考前者即可。

需要注意的是，额定负荷并非最大负荷，实际负荷与额定负荷的比值越小，丝杠的理论寿命越高。

推荐：直径尽量选16~63。

2---导程。

也称螺距，即螺杆每旋转一周螺母直线运动的距离，常见导程有1、2、4、6、8、10、16、20、25、32、40，中小导程现货产品一般只有5、10，大导程一般有1616、2020、2525、3232、4040（4位数前两位指直径，后两位指导程），其他规格多数厂家见单生产。

导程与直线速度有关，在输入转速一定的情况下，导程越大速度越快。

推荐：导程尽量选5和10。

3---长度。

长度有两个概念，一个是全长，另一个是螺纹长度。

有些厂家只计算全长，但有些厂家需要提供螺纹长度。

螺纹长度中也有两个部分，一个是螺纹全长，一个是有效行程。

前者是指螺纹部分的总长度，后者是指螺母直线移动的理论最大长度，螺纹长度=有效行程+螺母长度+设计裕量（如果需要安装防护罩，还要考虑防护罩压缩后的长度，一般按防护罩最大长度的1／8计算）。

在设计绘图时，丝杠的全长大致可以按照一下参数累加：丝杠全长=有效行程+螺母长度+设计余量+两端支撑长度（轴承宽度+锁紧螺母宽度+裕量）+动力输入连接长度（如果使用联轴器则大致是联轴器长度的一半+裕量）。

特别需要注意的是，如果你的长度超长（大于3米）或长径比很大（大于70），最好事先咨询厂家销售人员可否生产，总体的情况是，国内厂家常规品最大长度3米，特殊品16米，国外厂家常规品6米，特殊品22米。

有无径向负载（kgf）
无/有_________
请极力避免承受径向负荷
有无弯曲扭矩（kgf/mm）
无/有_________
注意轴向负荷必须与螺杆轴中心平行
运转状态
_______________（圆滑运转/普通运转/冲击振动运转）
5.运转条件
控制装置
马达功率（kw）
轴回转
螺帽回转
所需寿命
最小设定单位（um）
6.使用状况
使用润滑剂品类
是否有防尘盖板
使用温度范围
是否需具备耐腐蚀性
制造材料
表面处理
3.产品精度、预压、刚性
累积导程目标值T(mm)
轴方向最大间隙（mm）
精度级别
预压值（kgf）
期望扭矩（kgf/mm）
螺帽刚性值•Kn
4.产品负荷条件
轴方向最大负荷（kgf）
回转数（rpm）
轴方向常用负荷（kgf）
回转数（rpm）
轴方向最小负荷（kgf）
回转数（rpm）
轴方向最大静负荷（kgf）
回转数（rpm）

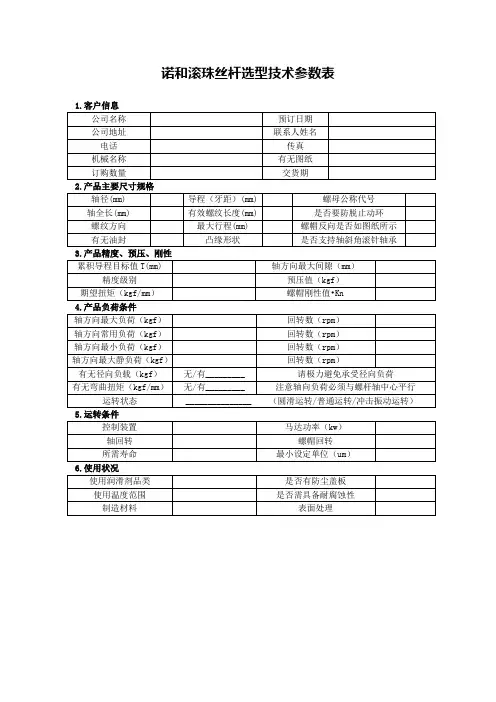

诺和滚珠丝杆选型技术参数表
1.客户信息
公司名称
预订日期
公司地址
联系人姓名
电话
传真
机械名称
有无图纸
订购数量
交货期
2.产品主要尺寸规螺母公称代号
轴全长(mm)
有效螺纹长度(mm)
是否要防脱止动环
螺纹方向
最大行程(mm)
螺帽反向是否如图纸所示
有无油封
凸缘形状
是否支持轴斜角滚针轴承

滚珠丝杠2010参数
滚珠丝杠2010的参数如下：
1. 直径：滚珠丝杠2010的直径为20毫米。

2. 螺距：滚珠丝杠2010的螺距为10毫米，即每转螺母移动
10毫米。

3. 导程：滚珠丝杠2010的导程也是10毫米，即每转主轴转动一周螺母移动10毫米。

4. 滚珠直径：滚珠丝杠2010的滚珠直径为5毫米。

5. 螺母类型：滚珠丝杠2010的螺母一般采用双头滚珠螺母。

6. 材质：滚珠丝杠2010的材质一般为高强度合金钢或不锈钢。

这些参数是滚珠丝杠2010的基本参数，具体的参数可能因制
造商和不同的规格而有所变化。

如果需要更详细的参数，建议参考具体产品的技术文档或咨询制造商。
