计算机组成原理第1章_计算机系统概论

第一章计算机系统概述1.电子（电子线路）数字（电子线路是数学式）通用（计算机本身功能多样）计算机系统。

2.计算机系统由计算机硬件（构成计算机的所有实体部件的组合）和计算机软件（一系列按照待定顺序组织的计算机数据和指令的集合）组成。

3.硬件指由中央处理器，存储器以及外围设备等组成的实际装置，硬件的作用是完成每条指令规定的功能。

指令是计算机运行的最小的功能单位，指令是指示计算机硬件执行某种运算，处理功能的命令。

4.软件是为了使用计算机而编写的各种系统的和用户的程序，程序由一个序列的计算机指令组成。

指令是用于设计的一种计算机语言。

5.计算机系统的层次结构：数字逻辑层，微体系结构层（这两层是硬件部分），指令系统层（处在硬件和软件系统），操作系统层，汇编语言层，高级语言层（这三层是软件部分）。

6.运算器（ALU，算术逻辑单元）（1）算术运算和逻辑运算（2）在计算机中参与运算的数是二进制的（3）运算器的长度一般是8，16，32或64位。

7.存储器（1）存储单元：在存储器中保存一个n位二进制数的n个触发器，组成一个存储单元。

（2）存储器地址：存储器是由许多存储单元组成，每个存储单元的编号称为地址。

（3）内存储器（ROM,RAM）8.信息单位（1）位（bit，简写b）数字计算机信息单位；包含1位二进制（0或1）（2）字节（Byte,简写B）由8位二进制信息组成（3）字（Word）计算机一次所能处理的二进制位数，至少一个字节，通常把组成一个字的二进制位数称为字长9.存储器的分类（1）按照在计算机中的作用（主存储器，寄存器，闪速存储器，高速缓冲存储器，辅助存储器等）10.主存储器（主存）通常采用半导体存储器（1）随机存取存储器（RAM）CPU可读写，断电时内容被消除（2）只读存储器（ROM）CPU只能读写，断电后可保留其数据，存储在ROM中的软件常被称为固件。

11.寄存器（CPU内部的一组特殊存储单元）（1）读写速度比主存快的多，通常被用于使用最为频繁的数据项，以避免多次访问主存，减少主存访问可大大加快计算机速度。

一计算机系统体系结构1.1 什么是计算机体系结构本章的第一个概念是计算机系统(computer system)。

计算机系统包括读取并执行程序的中央处理单元(CPU，保存程序和数据的存储器以及将芯片转换为实用系统的其他子系统。

这些子系统会使CPU与显示器、打印机、Internet等外部设备之间的通信变得更加容易。

•cpu(处理器): 计算机实际执行程序的部分•微处理器: 在单个硅片上实现的CPU•微机: 围绕微处理器构建的计算机计算机的性能既取决于CPU；也取决于其他子系统。

如果不能高效进行数据传输，仅仅提高CPU的性能是毫无意义的。

Figure 1:•信息(程序和数据): 保存在存储器中；计算机会使用不同类型的存储器，达到不同的目的。

–如果不能叫信息保存在正确的存储器，那么CPU的速度再快也将毫无意义–Cache: 保存常用的数据是高速专用的存储器。

–主存: 存放大量的工作数据，断电消失–辅存: 指磁盘等，用于存储海量的数据。

永久存储•组成计算机的各个子系统通过总线连接在一起，数据通过总线从计算机中的一个位置传递到另一个位置。

什么是计算机Figure 2:•输入: 指用户交给计算机的信息•输出: 指计算机返回给用户的信息可编程计算机接收两种类型的输入: 它将要处理的数据，以及准确描述要如何处理输入数据的程序。

程序不过是计算机所执行的完成给定任务的操作序列。

Figure 3:•CPU读程序并完成程序指定的操作。

内部使用寄存器来保存数据•存储器系统保存两类信息:程序，程序处理或产生的数据计算机从存储器中读出指令并执行这些指令(即完成或执行指令定义的动作)。

执行指令时，可能要从存储器中读出数据，对数据进行操作，将数据写回存储器。

寄存器是CPU内部用来存放数据的存储单元。

时钟提供了脉冲流,所有内部操作都在时钟脉冲的触发下进行。

时钟频率是决定计算机速度的一个因素程序执行过程Figure 4:CPU先读取一条指令；在CPU分析或解码指令；从存储器中读出这条指令所需的所有数据。

计算机组成原理·第六版（课后习题）第⼀章第⼀章计算机系统概论1. ⽐较电⼦数字计算机和电⼦模拟计算机的特点电⼦数字计算机中处理的信息是在时间上离散的数字量，运算过程是不连续的；电⼦模拟计算机中处理的信息是连续的变化的物理量，运算过程是连续的。

2. 数字计算机如何分类？分类的依据是什么？分为专⽤计算机和通⽤计算机分类依据是计算机性能、速度、价格、运⾏的经济性3. 数字计算机有哪些应⽤ ？科学计算、⼈⼯智能、家⽤电器、测量等4. 冯·诺依曼型计算机的主要设计思想是什么？它包括哪些组成部分？主要设计思想：1）采⽤存储程序的⽅式编织好的程序和数据都存放在同⼀存储器中，2）计算机可以在⽆⼈⼲预的请扩下⾃动完成逐条指令的取出和执⾏指令的任务3）指令和数据均以⼆进制码的形式存储在计算机中组成部分：运算器、存储器、I/O设备、逻辑器、5. 什么是存储容量？什么是单元地址？什么是数据⾃？什么是指令字？存储容量：存储器中所有存储单元的总数单元地址：每个存储单元的编号数据字：某字代表要处理的数据指令字：某字为⼀条指令6. 什么是指令？什么是程序？指令：计算机硬件可以直接执⾏的每⼀个基本的算术运算或逻辑运算的操作程序：解算某⼀问题的⼀串指令寻列7. 指令和数据均存放在内存中，计算机如何区分他们是指令还是数据？指令：取指周期中从内存读出的信息流数据：执⾏器周期中内存读取的信息流8. 计算机的系统软件包括哪⼏部分？说明他们的⽤途。

半导体存储器称为内存存储容量更⼤的磁盘存储器和光盘存储器称为外存内存和外存共同来保存⼆进制数据运算器和控制器合称中央处理器，简称CPU ⽤来控制计算机以及进⾏算术逻辑运算配适器是外围设备与主机联系的桥梁，相当于转换器，使主机和外围设备并⾏协调⼯作9. 计算计的系统软件包括哪⼏类？说明他们的⽤途包括系统程序和应⽤程序。

系统程序⽤于简化程序设计，提⾼计算机使⽤效率应⽤程序是⽤户利⽤计算机来解决某些问题⽽编制的程序10. 现代计算机系统如何进⾏多级划分？这种分级观点对计算机设计会产⽣什么影响？微程序设计级机器语⾔级操作系统级汇编语⾔级⾼级语⾔级⽤⼀系列的级来组成计算机的借⼝对于掌握计算机是如何组成的提供了良好的结构和体制分级的挂念来设计计算机保证产⽣⼀个良好的系统结构也是很有帮助的11. 为什么软件能够转化为硬件？硬件能转化为软件？实现这种转化的媒介是什么？应为任何操作可以由软件来实现，也可以由硬件来实现；任何指令的执⾏可以由软件完成，也可以由硬件完成，实现这种转化的媒介是软件与硬件的逻辑等价性。

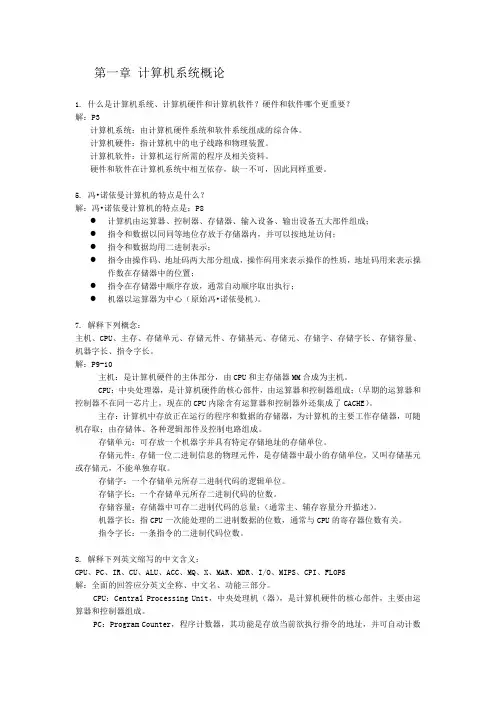

第一章计算机系统概论1. 什么是计算机系统、计算机硬件和计算机软件？硬件和软件哪个更重要？解：P3计算机系统：由计算机硬件系统和软件系统组成的综合体。

计算机硬件：指计算机中的电子线路和物理装置。

计算机软件：计算机运行所需的程序及相关资料。

硬件和软件在计算机系统中相互依存，缺一不可，因此同样重要。

5. 冯•诺依曼计算机的特点是什么？解：冯•诺依曼计算机的特点是：P8●计算机由运算器、控制器、存储器、输入设备、输出设备五大部件组成；●指令和数据以同同等地位存放于存储器内，并可以按地址访问；●指令和数据均用二进制表示；●指令由操作码、地址码两大部分组成，操作码用来表示操作的性质，地址码用来表示操作数在存储器中的位置；●指令在存储器中顺序存放，通常自动顺序取出执行；●机器以运算器为中心（原始冯•诺依曼机）。

7. 解释下列概念：主机、CPU、主存、存储单元、存储元件、存储基元、存储元、存储字、存储字长、存储容量、机器字长、指令字长。

解：P9-10主机：是计算机硬件的主体部分，由CPU和主存储器MM合成为主机。

CPU：中央处理器，是计算机硬件的核心部件，由运算器和控制器组成；（早期的运算器和控制器不在同一芯片上，现在的CPU内除含有运算器和控制器外还集成了CACHE）。

主存：计算机中存放正在运行的程序和数据的存储器，为计算机的主要工作存储器，可随机存取；由存储体、各种逻辑部件及控制电路组成。

存储单元：可存放一个机器字并具有特定存储地址的存储单位。

存储元件：存储一位二进制信息的物理元件，是存储器中最小的存储单位，又叫存储基元或存储元，不能单独存取。

存储字：一个存储单元所存二进制代码的逻辑单位。

存储字长：一个存储单元所存二进制代码的位数。

存储容量：存储器中可存二进制代码的总量；（通常主、辅存容量分开描述）。

机器字长：指CPU一次能处理的二进制数据的位数，通常与CPU的寄存器位数有关。

指令字长：一条指令的二进制代码位数。

计算机组成原理答案第一章计算机系统概论1．比较数字计算机和模拟计算机的特点。

解：模拟计算机的特点：数值由连续量来表示，运算过程是连续的；数字计算机的特点：数值由数字量（离散量）来表示，运算按位进行。

两者主要区别见P1 表1.1。

2．数字计算机如何分类？分类的依据是什么？解：分类：数字计算机分为专用计算机和通用计算机。

通用计算机又分为巨型机、大型机、中型机、小型机、微型机和单片机六类。

分类依据：专用和通用是根据计算机的效率、速度、价格、运行的经济性和适应性来划分的。

通用机的分类依据主要是体积、简易性、功率损耗、性能指标、数据存储容量、指令系统规模和机器价格等因素。

4．冯. 诺依曼型计算机的主要设计思想是什么？它包括哪些主要组成部分？解：冯. 诺依曼型计算机的主要设计思想是：存储程序和程序控制。

存储程序：将解题的程序（指令序列）存放到存储器中；程序控制：控制器顺序执行存储的程序，按指令功能控制全机协调地完成运算任务。

主要组成部分有：（控制器、运算器）（CPU的两部分组成）、存储器、输入设备、输出设备（I/O设备）。

5．什么是存储容量？什么是单元地址？什么是数据字？什么是指令字？解：存储容量：指存储器可以容纳的二进制信息的数量，通常用单位KB、MB、GB来度量，存储容量越大，表示计算机所能存储的信息量越多，反映了计算机存储空间的大小。

单元地址：简称地址，在存储器中每个存储单元都有唯一的地址编号，称为单元地址。

数据字：若某计算机字是运算操作的对象即代表要处理的数据，则称数据字。

指令字：若某计算机字代表一条指令或指令的一部分，则称指令字。

6．什么是指令？什么是程序？解：指令：计算机所执行的每一个基本的操作。

程序：解算某一问题的一串指令序列称为该问题的计算程序，简称程序。

7．指令和数据均存放在内存中，计算机如何区分它们是指令还是数据？解：一般来讲，在取指周期中从存储器读出的信息即指令信息；而在执行周期中从存储器中读出的信息即为数据信息。

P7计算机的多级层次P8冯诺依曼计算机的特点、五大部件P10计算机的工作步骤P13主存储器、运算器、控制器、I/OP17计算机的硬件技术指标（机器字长、存储容量、运算速度）第二章计算机的发展及应用——见课本目录第三章系统总线P43总线的分类（片内总线、系统总线（三总线结构——数据地址控制）、通信总线）P45总线特性（机械特性、电气特性、功能特性、时间特性）P46总线性能指标（总线宽度、总线带宽、时钟同步/异步、总线复用、信号线数、总线控制方式等其他指标）P47总线标准（ISA、EISA、VESA(VL-BUS)、PCI、AGP、RS-232C、USB）P52总线结构（单总线结构、多总线结构---示意图，如单总线、双总线、三总线结构）P57总线判优控制（集中式（链式查询、计数器定时查询、独立请求方式）+ 分布式）P59总线通信控制（总线周期四个阶段；四种方式：同步、异步、半同步、分离式通信）第四章存储器P68存储器分类（按存储介质、存取方式、在计算机中的作用分类，以及RAM、ROM）P70存储器的层次结构（缓存-主存层次、主存-辅存层次，以及P71虚拟存储系统）P72主存储器P73主存中存储单元地址的分配P73主存的技术指标（存储容量、存储速度、存储器带宽）P74半导体存储芯片（基本结构、译码驱动方式（线选法和重合法））P76随机存取存储器P76静态RAM（基本单元电路、芯片举例、读写时序）P80动态RAM（基本单元电路、芯片举例、读写时序）P86动态RAM的刷新（集中刷新、分散刷新、异步刷新）P87动态RAM和静态RAM的比较P88 只读存储器（MOS、TTL——掩模ROM、PROM、EPROM）P91 存储器与CPU的连接P91存储容量的扩展（位、字扩展）P93存储器与CPU的连接（P95例4.2、P97例4.3）P100汉明码（偶校验、奇校验）P103提高访存速度的措施（单体多字系统、多体并行系统）P107高性能存储芯片（SDRAM、RDRAM、带Cache的DRAM(CDRAM)）P109高速缓冲存储器（问题的提出、Cache工作原理）P111 Cache命中率、效率、平均访问时间计算（例4.7）P112 Cache的基本结构（Cache存储体、地址映射变换机构、Cache替换机构）P114 Cache的改进（单一缓存和二级缓存、统一缓存和分立缓存）P117 Cache——主存地址映射（直接映射、全相联映射、组相联映射+ 例题）P123替换策略（先进先出（FIFO）算法、近期最少使用（LRU）算法、随机法）P123辅助存储器（硬磁盘、软磁盘、磁带、光盘存储器——见课本目录）P124硬盘容量计算（格式化、非格式化）P144循环冗余校验码（CRC码）P156概述（发展概况、组成、I/O设备与主机联系方式、与主机信息传送的控制方式）组成（I/O软件（I/O指令、通道指令）、I/O硬件）I/O设备与主机联系方式（I/O设备编址方式、设备寻址、传送方式、联络方式）与主机信息传送的控制方式（程序查询方式、程序中断方式、DMA方式）P166 I/O设备（输入设备、输出设备）输入设备（P168-171键盘、鼠标、触摸屏、光笔、画笔与图形板、图像输入设备）输出设备（P171显示设备、P177打印设备）P182其他I/O设备（终端设备、A/D与D/A转换器、汉字处理设备）P184多媒体技术P190程序查询方式、P194程序中断方式、P202 DMA方式——见课本目录第六章计算机的运算方法P220原码表示法、P221补码表示法、P224反码表示法、P225移码表示法P228数的定点表示（格式、范围）、P229浮点表示（形式、范围、规格化）、比较P234定点运算（移位、加、减、乘、除）P234移位运算、P237加减法、P243乘法（Booth）、P258除法（加减交替法）P269浮点四则运算（P269浮点加减运算、P274浮点乘除法运算、P280硬件配置）P280算术逻辑单元（ALU电路、快速进位链）第七章指令系统P300机器指令（指令格式、指令字长）、P304操作数类型及操作类型（数据存放方式）P310寻址方式P320指令格式举例、P326 RISC技术（P330主要特点、P333与CISC比较）第八章CPU的结构和功能P337 CPU的功能（取指令、分析指令、执行指令等）、CPU结构框图、CPU的寄存器P342指令周期（取指周期、间址周期、执行周期、中断周期；P344数据流）P345指令流水(概念、原理、P348影响流水线性能的因素)P353流水线性能(计算吞吐率、加速比、效率)P355多发技术(超标量、超流水线、超长指令字)、流水线结构P358中断系统(概述、P360中断请求标(INTR)记和中断判优逻辑(硬件排队、软件排队)P361中断服务程序入口地址的寻找(硬件向量法、软件查询法)P362中断响应(响应中断的条件、时间,中断隐指令)P364保护现场和恢复现场、P365中断屏蔽技术)第九章控制单元的功能P375微操作命令的分析(取指周期、间址周期、执行周期(非访存、访存、转移类指令)、中断周期)P379控制单元的功能P379控制单元的外特性(输入信号、输出信号)P380控制信号举例(不采用、采用CPU内部总线的方式)P386多级时序系统(机器周期、时钟周期(节拍、状态) 、多级时序系统)P387控制方式(同步控制方式、异步控制方式、联合控制方式、人工控制方式)第十章控制单元的设计P396微操作的节拍安排、P407微指令的编码方式、P409微指令序列地址的形成、P411微指令格式(水平型、垂直型)、P413静态微程序设计和动态微程序设计、毫微程序设计。

计算机组成原理白中英复习第一章计算机系统概论电子数字计算机的分类P1通用计算机超级计算机、大型机、服务器、工作站、微型机和单片机和专用计算机;计算机的性能指标P5数字计算机的五大部件及各自主要功能P6五大部件：存储器、运算器、控制器、输入设备、输出设备;存储器主要功能：保存原始数据和解题步骤;运算器主要功能：进行算术、逻辑运算;控制器主要功能：从内存中取出解题步骤程序分析,执行操作;输入设备主要功能：把人们所熟悉的某种信息形式变换为机器内部所能接收和识别的二进制信息形式;输出设备主要功能：把计算机处理的结果变换为人或其他机器所能接收和识别的信息形式;计算机软件P11系统程序——用来管理整个计算机系统应用程序——按任务需要编制成的各种程序第二章运算方法和运算器课件+作业第三章内部存储器存储器的分类P65按存储介质分类：易失性：半导体存储器非易失性：磁表面存储器、磁芯存储器、光盘存储器按存取方式分类：存取时间与物理地址无关随机访问：随机存储器RAM——在程序的执行过程中可读可写只读存储器ROM——在程序的执行过程中只读存取时间与物理地址有关串行访问：顺序存取存储器磁带直接存取存储器磁盘按在计算机中的作用分类：主存储器：随机存储器RAM——静态RAM、动态RAM只读存储器ROM——MROM、PROM、EPROM、EEPROMFlash Memory高速缓冲存储器Cache辅助存储器——磁盘、磁带、光盘存储器的分级P66存储器三个主要特性的关系：速度、容量、价格/位多级存储器体系结构：高速缓冲存储器cache、主存储器、外存储器;主存储器的技术指标P67存储容量：存储单元个数M×每单元位数N存取时间：从启动读写操作到操作完成的时间存取周期：两次独立的存储器操作所需间隔的最小时间 ,时间单位为ns;存储器带宽：单位时间里存储器所存取的信息量,位/秒、字节/每秒,是衡量数据传输速率的重要技术指标;SRAM存储器P67基本存储元：用一个锁存器触发器作为存储元;基本的静态存储元阵列P68双译码方式P68读周期、写周期、存取周期P70DRAM存储器P70基本存储元：由一个MOS晶体管和电容器组成的记忆电路;存储原理：所存储的信息1或0由电容器上的电荷量来体现充满电荷：1；没有电荷：0;一个DRAM存储元的写、读、刷新操作P71DRAM的刷新：集中式刷新和分散式刷新P73存储器容量的扩充P73位扩展——增加存储字长P73字扩展——增加存储字的数量P73字、位扩展P74例题P73只读存储器ROM P80掩模ROM、PROM、EPROM、EEPROM、Flash 存储器P80-86并行存储器P86双端口存储器：指同一个存储器具有两组相互独立的读写控制线路;多模块交叉存储器：连续地址分布在相邻的不同模块内,同一个模块内的地址都是不连续的;对连续字的成块传送可实现多模块流水式并行存取,大大提高存储器的带宽; cache基本原理P92避免 CPU“空等”现象CPU 和主存DRAM的速度差异程序访问的局部性原理cache由高速的SRAM组成cache的基本原理P93命中、未命中、命中率P93例题P94cache与主存的地址映射P94全相联映像：主存中的任一块可以映象到缓存中的任一块;直接映像：每个缓存块可以和若干个主存块对应；每个主存块只能和一个缓存块对应;组相联映像：某一主存块 j 按模 u 映射到缓存的第i 组中的任一块;替换算法P98先进先出算法FIFO：把一组中最先调入cache的块替换出去,不需要随时记录各个块的使用情况,所以实现容易,开销小;近期最少使用算法LRU：将近期内长久未被访问过的行块换出;每行设置一个计数器,cache每命中一次,命中行计数器清零,其它各行计数器增1;当需要替换时,比较各特定行的计数值,将计数值最大的行换出;最不经常使用LFU：被访问的行计数器增加1,换值小的行,不能反映近期cache的访问情况;随机替换：从特定的行位置中随机地选取一行换出; cache的写操作策略P99写回法、全写法、写一次法P99-100第四章指令系统指令系统P103程序、高级语言、机器语言、指令、指令系统、复杂指令系统计算机CISC、精简指令系统计算机RISCP103指令格式P105操作码：指令操作性质的二进制数代码地址码：指令中的地址码用来指出该指令的源操作数地址一个或两个、结果地址及下一条指令的地址;三地址指令、二地址指令、一地址指令、零地址指令；三种二地址指令SS、RR、RSP106指令字长度、机器字长P107例题P110操作数类型P110地址数据、数值数据、字符数据、逻辑数据寻址方式P112确定本条指令的操作数地址,下一条欲执行指令的指令地址指令寻址顺序寻址——PC+1跳跃寻址——转移类指令数据寻址P112-116立即寻址——形式地址就是操作数直接寻址——有效地址由形式地址直接给出隐含寻址——操作数地址隐含在操作码中间接寻址——有效地址由形式地址间接提供寄存器寻址——有效地址即为寄存器编号寄存器间接寻址——有效地址在寄存器中基址寻址——有效地址=形式地址+基地址变址寻址——有效地址=形式地址+变址寄存器的内容相对寻址——有效地址=PC的内容+形式地址堆栈寻址——栈顶指针段寻址例题P118指令的分类119数据处理、数据存储、数据传送、程序控制RISC技术P121RISC——精简指令系统计算机CISC——复杂指令系统计算机RISC指令系统的特点P121第五章中央处理器CPU的功能P127指令控制、操作控制、时间控制、数据加工CPU的基本组成P127控制器、运算器、cacheCPU中的主要寄存器P128数据缓冲寄存器DR、指令寄存器IR、程序计数器PC、数据地址寄存器AR、通用寄存器、状态字寄存器PSW操作控制器的分类P130时序逻辑型：硬布线控制器存储逻辑型：微程序控制器指令周期P131取出并执行一条指令所需的全部时间;指令周期、机器周期、时钟周期P131一个指令周期含若干个机器周期一个机器周期包含若干个时钟周期取指周期数据流P132执行周期数据流P133—138时序信号的作用和体制P141时序信号的基本体制是电位—脉冲制;数据加在触发器的电位输入端D ,打入数据的控制信号加在触发器的时钟脉冲输入端 CP;电位高低表示数据是1还是0,要求打入数据的控制信号来之前电位信号必须已稳定;节拍电位、节拍脉冲P142控制器的控制方式P144同步控制方式：即固定时序控制方式,各项操作都由统一的时序信号控制,在每个机器周期中产生统一数目的节拍电位和工作脉冲;异步控制方式：不受统一的时钟周期节拍的约束；各操作之间的衔接与各部件之间的信息交换采取应答方式;联合控制方式：同步控制和异步控制相结合的方式,大部分指令在固定的周期内完成,少数难以确定的操作采用异步方式;微程序控制原理P145微程序控制是指运行一个微程序来实现一条机器指令的功能;微程序控制的基本思想：仿照计算机的解题程序,把微操作控制信号编制成通常所说的“微指令”,再把这些微指令按时序先后排列成微程序,将其存放在一个只读存储器里,当计算机执行指令时,一条条地读出这些微指令,从而产生相应的操作控制信号,控制相应的部件执行规定的操作;微程序、微指令、微命令、微操作P145机器指令与微指令的关系P150微命令的编码方法P151直接表示法：微指令的每一位代表一个微命令,不需要译码;编码表示法：把一组相斥性的微命令信号组成一个小组即一个字段,然后通过小组字段译码器对每一个微命令信号进行译码,译码输出作为操作控制信号;混合表示法：把直接表示法与字段编码表示法混合使用,以便能综合考虑微指令字长、灵活性、速度等方面的要求;微指令格式P153水平型微指令：是指一次能定义并能并行执行多个微命令的微指令;垂直型微指令：微指令中设置微操作码字段,采用微操作码编译法,由微操作码规定微指令的功能,称为垂直型微指令;垂直型微指令的结构类似于机器指令的结构;硬连线控制器P155基本思想：通过逻辑电路直接连线而产生的,又称为组合逻辑控制方式;这种逻辑电路是一种由门电路和触发器构成的复杂树形逻辑网络;三个输入：来自指令操作码译码器的输出；来自执行部件的反馈信息；来自时序产生器的时序信号,包括节拍电位信号M和节拍脉冲信号T;一个输出：微操作控制信号硬布线控制器的基本原理：某一微操作控制信号C用一个逻辑函数来表达;并行处理技术P161并行性的概念：问题中具有可以同时进行运算或操作的特性;时间并行：让多个处理过程在时间上相互错开,轮流使用同一套硬件设备的各个部件,以加快硬件周转而赢得速度,实现方式就是采用流水处理部件;空间并行：以数量取胜;它能真正的体现同时性时间+空间并行：综合应用;Pentium中采用了超标量流水线技术;流水线的分类P163指令流水线：指指令步骤的并行;将指令流的处理过程划分为取指令、译码、取操作数、执行、写回等几个并行处理的过程段;算术流水线：指运算操作步骤的并行;如流水加法器、流水乘法器、流水除法器等;处理机流水线：是指程序步骤的并行;由一串级联的处理机构成流水线的各个过程段,每台处理机负责某一特定的任务;流水线中的主要问题P164资源相关：指多条指令进入流水线后在同一机器时钟周期内争用一个功能部件所发生的冲突;数据相关：在一个程序中,如果必须等前一条指令执行完毕后,才能执行后一条指令;解决数据相关冲突的办法：为了解决数据相关冲突,流水CPU的运算器中特意设置若干运算结果缓冲寄存器,暂时保留运算结果,以便于后继指令直接使用,称为“向前”或定向传送技术;控制相关：由转移指令引起的;解决控制相关冲突的办法：延迟转移法、转移预测法;例题P165第六章总线系统总线的概念P184总线是构成计算机系统的互联机构,是多个系统功能部件之间进行数据传送的公共通路;总线的分类P184内部总线——CPU内部连接各寄存器及运算部件之间的总线;系统总线——CPU和计算机系统中其他高速功能部件相互连接的总线;按系统传输信息的不同,又可分为三类：数据总线,地址总线和控制总线;I/O总线——中、低速I/O设备之间互相连接的总线;总线性能指标P185总线宽度：指数据总线的根数;寻址能力：取决于地址总线的根数;PCI总线的地址总线为32位,寻址能力达4GB;传输率：也称为总线带宽,是衡量总线性能的重要指标;例题P193总线上信息传送方式P190串行传送：使用一条传输线,采用脉冲传送有脉冲为1,无脉冲为0;连续几个无脉冲的处理方法：位时间;并行传送：每一数据位需要一条传输线,一般采用电位传送电位高为1,电位低为0;分时传送：总线复用、共享总线的部件分时使用总线;总线接口P192I/O接口,也叫适配器,和CPU数据的交换一定是并行的方式,和外设数据的交换可以是并行的,也可以是串行的;总线的仲裁P193集中式仲裁：有统一的总线仲裁器;链式查询方式、计数器定时查询方式、独立请求方式P193—195分布式仲裁：不需要中央仲裁器,每个潜在的主方功能模块都有自己的仲裁器和仲裁号;P195总线的定时P196同步定时：事件出现在总线上的时刻由总线时钟信号来确定;异步定时：后一事件出现在总线上的时刻取决于前一事件的出现,即建立在应答式或互锁机制基础上;PCI总线P200PCI：外围设备互连,PCI总线：连接各种高速的PCI设备;PCI是一个与处理器无关的高速外围总线,又是至关重要的层间总线;它采用同步时序协议和集中式仲裁策略,并具有自动配置能力;PCI总线支持无限的猝发式传送;即插即用;第七章外围设备外围设备的定义和分类P209除了CPU和主存外,计算机系统的每一部分都可作为一个外围设备来看待;外围设备可分为输入设备、输出设备、外存设备、数据通信设备和过程控制设备几大类;磁记录原理P210计算机的外存储器又称磁表面存储设备;所谓磁表面存储,是用某些磁性材料薄薄地涂在金属铝或塑料表面作载磁体来存储信息;磁盘存储器、磁带存储器均属于磁表面存储器;磁性材料上呈现剩磁状态的地方形成了一个磁化元或存储元,是记录一个二进制信息位的最小单位;磁表面存储器的读写原理P211在磁表面存储器中,利用一种称为磁头的装置来形成和判别磁层中的不同磁化状态;通过电-磁变换,利用磁头写线圈中的脉冲电流,可把一位二进制代码转换成载磁体存储元的不同剩磁状态；通过磁-电变换,利用磁头读出线圈,可将由存储元的不同剩磁状态表示的二进制代码转换成电信号输出;磁盘的组成和分类P213硬磁盘是指记录介质为硬质圆形盘片的磁表面存储设备; 它主要由磁记录介质、磁盘控制器、磁盘驱动器三大部分组成;温彻斯特磁盘简称温盘,是一种采用先进技术研制的可移动磁头固定盘片的磁盘机;它是一种密封组合式的硬磁盘,即磁头、盘片、电机等驱动部件乃至读写电路等组装成一个不可随意拆卸的整体;磁盘上信息的分布P215记录面、磁道、扇区P215磁道编号P215磁盘地址由记录面号也称磁头号、磁道号和扇区号三部分组成;磁盘存储器的技术指标P216存储密度：存储密度分道密度、位密度和面密度;道密度：沿磁盘半径方向单位长度上的磁道数,单位道/英寸;位密度：磁道单位长度上能记录的二进制代码位数,单位为位/英寸;面密度：位密度和道密度的乘积,单位为位/平方英寸;平均存储时间=寻道时间+等待时间+数据传送时间P216数据传输率P217例题P217磁盘cacheP218磁盘cache是为了弥补慢速磁盘和主存之间速度上的差异;磁盘阵列RAIDP218RAID：独立磁盘冗余阵列廉价冗余磁盘阵列,或简称磁盘阵列;简单的说, RAID 是一种把多块独立的硬盘物理硬盘按不同方式组合起来形成一个硬盘组逻辑硬盘,从而提供比单个硬盘更高的存储性能和提供数据冗余的技术;组成磁盘阵列的不同方式成为 RAID 级别;RAID 0 提高存储性能的原理是把连续的数据分散到多个磁盘上存取, 这样,系统有数据请求就可以被多个磁盘并行的执行,每个磁盘执行属于它自己的那部分数据请求;这种数据上的并行操作可以充分利用总线的带宽,显着提高磁盘整体存取性能;第八章输入输出系统外围设备的速度分级P236在CPU和外设之间数据传送时加以定时：速度极慢或简单的外设：CPU只需要接受或者发送数据即可;慢速或者中速的设备：可以采用异步定时的方式;高速外设：采用同步定时方式;I/O和主机信息交换方式P237程序查询方式、程序中断方式、直接内存访问DMA方式、通道方式程序查询方式P239数据在CPU和外围设备之间的传送完全靠计算机程序控制;当需要输入/输出时,CPU暂停执行主程序,转去执行设备输入/输出的服务程序,根据服务程序中的I/O指令进行数据传送;这是一种最简单、最经济的输入/输出方式,只需要很少的硬件;但由于外围设备动作很慢,程序进入查询循环时将浪费CPU时间;中断的概念P242中断是指CPU暂时中止现行程序,转去处理随机发生的紧急事件,处理完后自动返回原程序的功能和技术;程序中断方式的原理P242在程序中断方式中,某一外设的数据准备就绪后,它“主动”向CPU发出请求中断的信号,请求CPU暂时中断目前正在执行的程序而进行数据交换;当CPU响应这个中断时,便暂停运行主程序,并自动转移到该设备的中断服务程序;当中断服务程序结束以后,CPU又回到原来的主程序;中断处理过程中的几个问题P243CPU只有在当前一条指令执行完毕后,即转入公操作时才受理设备的中断请求;保存现场P243中断屏蔽P243中断处理过程P243单级中断和多级中断P245单级中断系统中,所有的中断源都属于同一级,所有中断源触发器排成一行,其优先次序是离CPU近的优先权高; 当响应某一中断请求时,执行该中断源的中断服务程序;在此过程中,不允许其他中断源再打断中断服务程序,既使优先权比它高的中断源也不能再打断;多级中断系统是指计算机系统中有相当多的中断源,根据各中断事件的轻重缓急程度不同而分成若干级别,每一中断级分配给一个优先权;优先权高的中断级可以打断优先权低的中断服务程序,以程序嵌套方式工作;一维多级中断是指每一级中断里只有一个中断源,二维多级中断是指每一级中断里又有多个中断源;DMA的基本概念P253直接内存访问DMA是一种完全由硬件执行I/O交换的工作方式;在这种方式中,DMA控制器从CPU完全接管对总线的控制,数据交换不经过CPU,而直接在内存和I/O设备之间进行;DMA方式一般用于高速传送成组数据;DMA方式的优点P253DMA能执行的一些操作P254从外围设备发出DMA请求；CPU响应请求,把CPU工作改成DMA操作方式,DMA控制器从CPU接管总线的控制；由DMA 控制器对内存寻址,即决定数据传送的内存单元地址及数据传送个数的计数,并执行数据传送的操作；发中断,向CPU报告DMA操作的结束;DMA传送方式P254停止CPU访问内存、周期挪用、DMA与CPU交替访内P254 DMA数据传送过程P257传送前预处理；正式传送；传送后处理;P257通道的基本概念P261通道是一个特殊功能的处理器,它有自己的指令和程序专门负责数据输入输出的传输控制,而CPU将“传输控制”的功能下放给通道后只负责“数据处理”功能;这样,通道与CPU 分时使用内存,实现了CPU内部运算与I/O设备的平行工作;通道的功能P253通道具有两种类型的总线：存储总线：承担通道与内存、CPU与内存之间的数据传输任务;通道总线即I/O总线,承担外围设备与通道间的数据传送任务;从逻辑结构上讲,I/O系统一般具有四级连接：CPU与内存通道设备控制器外围设备优先级别：由于大多数I/O设备的读写信号具有实时性,不及时处理会丢失数据；所以通道与CPU同时要求访内时,通道优先权高于CPU;CPU对通道的管理P262CPU是通过执行I/O指令以及处理来自通道的中断,实现对通道的管理;来自通道的中断有两种,一种是数据传送结束中断,另一种是故障中断;通道对I/O模块的管理P262通道通过使用通道指令控制I/O模块进行数据传送操作,并以通道状态字接收I/O模块反映的外围设备的状态;通道的类型P262选择通道、数组多路通道、字节多路通道P263第九章操作系统支持虚拟存储器的概念P282虚拟存储器是借助于磁盘等辅助存储器来扩大主存容量,使之为更大或更多的程序所使用;是一个容量非常大的存储器的逻辑模型,不是任何实际的物理存储器;它指的是主存-外存层次;以透明的方式给用户提供了一个比实际主存空间大得多的程序地址空间;实地址：或物理地址,计算机物理内存的访问地址,由CPU引脚送出,是用于访问主存的地址,对应的存储空间——物理存储空间或主存空间;虚地址：或逻辑地址,在编制程序时独立编址,使用的地址,对应的存储空间——虚存空间或逻辑地址空间;虚地址到实地址的转换过程——程序的再定位;虚存的访问过程P283虚拟存储器的用户程序以虚拟地址编址并存放在辅存中；程序运行时CPU以虚地址访问主存,由辅助硬件找出虚地址和物理地址的对应关系,判断这个虚地址指示的存储单元是否已装入主存：如果在主存,CPU就直接执行已在主存的程序；如果不在,要进行辅存向主存的调度;虚存与cache的异同P283几种虚拟存储器P284段式、页式、段页式页式虚拟存储器P284页、页表：页式虚拟存储系统中,虚地址空间被分成等长大小的页,称为逻辑页；主存空间也被分成同样大小的页,称为物理页;相应地,虚地址分为两个字段：高字段为逻辑页号,低字段为页内地址偏移量；实存地址也分两个字段：高字段为物理页号,低字段为页内地址;通过页表可以把虚地址逻辑地址转换成物理地址;页式虚存地址映射：地址变换时,用逻辑页号作为页表内的偏移地址索引页表,并找到相应物理页号,用物理页号作为实存地址的高字段,再与虚地址的页内偏移量拼接,就构成完整的物理地址;虚页内容若没有调入主存,则计算机启动输入输出系统,把虚地址指示的一页内容从辅存调入主存,再提供CPU访问;转换后援缓冲器P285段式虚拟存储器P286段式虚拟存储器,是以程序的逻辑结构所形成的段如主程序、子程序、过程、表格等作为主存分配单位的虚拟存储器管理方式的存储器;每个段的大小可以不相等;每个程序都有一个段表映象表,用于存放该道程序各程序段从辅存装入主存的状况信息;段表一般驻留在主存中;段式虚存地址映射P287段页式虚拟存储器P287把程序按逻辑单位分段以后,再把每段分成固定大小的页;程序对主存的调入调出是按页面进行的,但它又可以按段实现共享和保护,兼备页式和段式的优点;虚存的替换算法P289虚拟存储器中的替换策略一般采用LRU Least Recent1y Used算法、LFU算法、FIFO算法,或将两种算法结合起来使用;例题P289。
