配电箱安全管理规定为了保障人民群众的生命财产安全，规避潜在风险，提升管理水平，特制定本配电箱安全管理规定。
一、适用范围本规定适用于所有配电箱的管理与使用，包括但不限于居民区、工业用电、商业用电。
二、管理要求1.配电箱应按照国家标准配置，所有配电箱必须安装对应的开关、定时器、接线板。
2.配电箱要定期巡检，检查各线路是否接地，开关是否正常，漏电保护器是否启动以及电缆是否正常。
3.配电箱的管理应有专人负责，避免闲杂人员能够自由操作。
4.配电箱的场地应保持通畅，周围不得存储易燃、易爆品或其他危险物品。
5.配电箱必须与电线路配套使用，禁止私拉乱接、私自更改线路，避免出现安全事故。
三、电缆管理1.配电箱的电缆应按国家标准选用，线缆过于老旧或损坏应及时更换。
2.配电箱电缆的铺设需避开通道、地下管线、暖气管和高温料线等，禁止铺设在人行道、道路上。
3.配电箱电缆的安装应保持干燥、无油污，不得搭挂、弯曲、压扁、超负荷使用。
4.配电箱电缆的线缆接口应采用安装井、接头盒等封闭安全措施，外露式的接线应采用绝缘套管 protection。
四、应急措施1.配电箱在发生故障、火灾时，应第一时间切断配电箱电源。
紧急情况下可以按使用说明设备采取断路器关闭方式。
2.发现配电箱故障后，应立即联系专业技术人员处理，不得私自开拆进行维修。
3.配电箱设有漏电保护开关，应保持检测功能正常，一旦检测异常应及时更换。
五、罚则1.擅自改动、损坏、挪动配电箱的，由责任人员承担相应的经济赔偿责任。
2.擅自接电、改变配电箱线路，或者使用不符合要求的材料、线路进行私拉电缆的，由责任人员承担相应的民事责任甚至刑事责任。
3.由于管理不善造成的财产损失或者人身伤亡，由责任人员承担相应的赔偿责任。
六、结语配电箱是电路安全保护的重要设备，加强对配电箱的安全管理和维护有助于避免潜在的安全风险，降低事故的发生率。
任何个人和单位都应该认真对待电线路的管理问题，切勿遇事不决或者怠慢，以免发生意外事故。

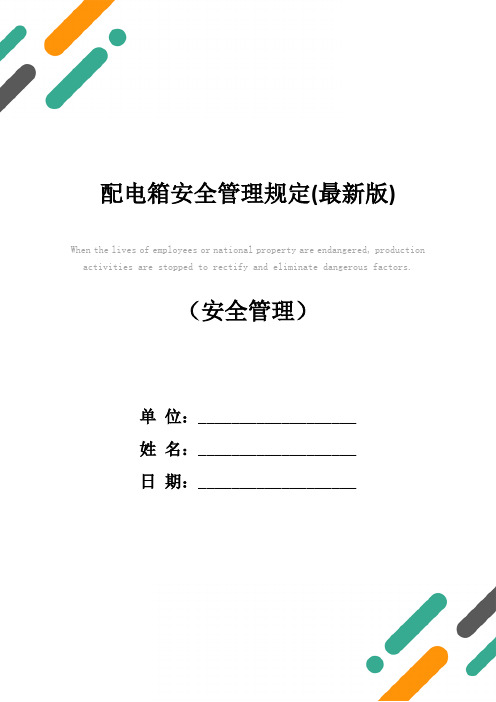

When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.（安全管理）单位：___________________姓名：___________________日期：___________________配电箱安全管理规定(最新版)配电箱安全管理规定(最新版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
1、所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。
2、所有配电箱均应标明其名称、用途、编号，并作出分路标识。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：（1）送电操作顺序为：总配电箱--分配电箱--开关箱（2）停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断和强腐蚀介质接触。
配电箱安全管理规定
是指对配电箱的使用和维护进行管理的规定。
以下是一些常见的配电箱安全管理规定：
1. 安装规范：配电箱必须按照相关规范和标准进行安装，如国家电力行业标准等。
2. 使用规范：配电箱只能由专业人员操作和使用，未经授权人员禁止接触和操作。
3. 维护规范：定期对配电箱进行检查和维护，确保设备正常运行。
维护工作须由专业人员进行。
4. 防护措施：配电箱应设有防护罩或围栏，防止非授权人员接触。
5. 清洁管理：配电箱附近应保持清洁干净，避免杂物和易燃物堆放，以免导致火灾和其他安全事故。
6. 检测规范：定期对配电箱进行绝缘检测和故障排除，确保设备正常工作。
7. 紧急处理：在发生火灾、漏电、短路等紧急情况时，应立即切断电源，并采取必要的应急措施。
8. 培训与教育：组织工作人员进行安全培训和教育，提高对配电箱安全管理的认识和操作技能。
需要注意的是，以上规定只是一般性的要求，具体的配电箱安全管理规定可能因不同行业、国家和地区的规定有所不同，故应根据实际情况进行具体操作。
第 1 页共 1 页。
配电柜安全操作管理规定
（1）操作人员要掌握配电柜的使用原理，并了解工作场所的总
电源开关的位置及控制的范围及自己使用分支开关的位置。
发现设备
出现异常情况要快速切断电源，必要时切断总电源开关。
（2）配电柜接线使用必须要由电工进行，电工必须经过专业知
识培训，合格取证后方可操作（如破碎机360V接线操作）；其他人员
只允许对220V两相插座进行插接（如电钻、阳极测量仪、插线板连接）。
（3）使用过程当中，操作人员中途不得离开；使用完毕后，要
立即断开自己使用设备的开关，并使刀闸处于断开状态。
（4）现场的所有配电箱应定时进行检查和维修。
检查、维修人
员必须是专业电工。
工作时必须穿戴好绝缘用品，必须要使用电工绝
缘工具。
（5）检查、维修配电箱时，必须将其前一级相应的电源开关分
闸断电，并悬挂“有人工作，严禁合闸”警示牌，严禁带电作业。
（6）各种配电柜内不允许放置任何杂物，并应当保持清洁。
箱
内不得挂接其他临时用电设备。
（7）配电柜内熔断器的熔体更换时，严禁用不符合原规格的熔
体代替。
（8）现场配电贵外观应完整、牢固、防雨、防尘，箱内无杂物。
停止使用的配电箱应当切断电源，箱门上锁。
（9）操作人员要严格遵守本项规定，不准违规违章作业。
（10）配电柜由电解车间设备管理人员负责日常管理和联系一期检测、修理车间进行检测、修理。
配电箱安全管理规定1、所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。
2、所有配电箱均应标明其名称、用途、编号，并作出分路标识。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：(1)送电操作顺序为：总配电箱--分配电箱--开关箱(2)停电操作顺序为：开关箱--分配电箱--总配电箱(出现电气故障的紧急情况除外)6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断和强腐蚀介质接触。
配电箱安全管理规定（2）配电箱是电力系统的重要组成部分，它负责将电力输送到各个用电设备。
为了确保人身安全和设备的正常运行，配电箱必须按照相应的安全管理规定进行管理。
以下是配电箱安全管理的主要规定。
一、配电箱的选择和布置要符合安全要求。
在选择配电箱时，应考虑其额定电流和电压是否符合实际需求，对于大型电力系统，应选择带有保护功能的配电箱，以确保故障发生时能及时切断电源。
配电箱应远离易燃、易爆物品，并且要保证通风良好，以防止过热。
二、配电箱的安装要符合相关规定。
安装配电箱时，应按照电力设计规范和安全操作规程进行，确保其牢固稳定。
配电箱的电缆、导线和接线端子等部件应有良好的绝缘性能和连接可靠性，确保电力传输的安全和稳定。
三、配电箱的维护和检修要定期进行。
定期对配电箱进行维护和检修，确保其运行状态良好。
维护和检修工作应由专业人员进行，包括清洁配电箱及配电箱周围环境、检查导线接头的紧固情况、清理灰尘和杂物等。

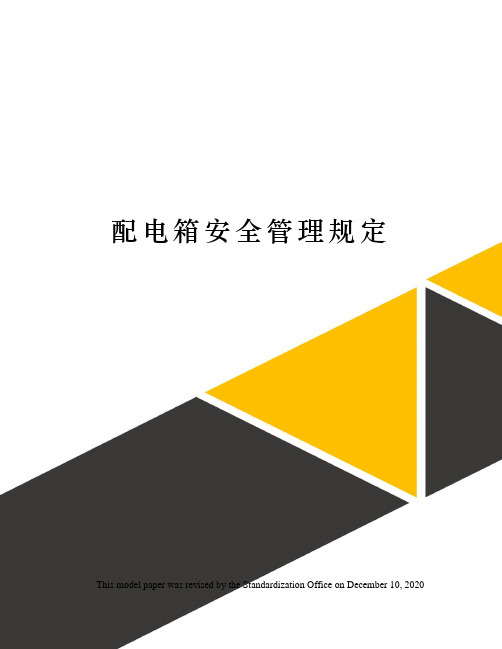

配电箱安全管理规定
This model paper was revised by the Standardization Office on December 10, 2020
配电箱安全管理规定
1、所有配电箱门箱应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。
2、所有配电箱均应标明其名称、用途、编号、并作出分路标识。
3、所有配电箱和开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工，查维修时必须按规定穿戴绝缘鞋、手套。
必须使用电工绝缘工具。
4、对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱，开关箱在使用过程中必须按照下述操作程序：
（1）送电操作程序为：总配电箱-分配电箱-开关箱
（2）停电操作程序为：开关箱-分配电箱-总配电箱（出现电气故障的紧急情况除外）
6、施工现场停止作业一小时以上，应将动力开关箱断电上锁，并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣物等生活用具，与金属尖锐断和强腐蚀介质接触。
成都飞宇物业管理有限公司
南阳锦城·锦绣阁服务中心。
配电箱安全管理规定
1、所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理，严禁非电工作业。
2、所有配电箱均应标明其名称、用途、编号，并作出分路标识。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。
4、对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序：
（1）送电操作顺序为：总配电箱--分配电箱--开关箱
（2）停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外）
6、施工现场停止作业一小时以上时，应将动力开关箱断电上锁，并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具，与金属尖锐断和强腐蚀介质接触。
配电箱安全管理办法
1、所有配电箱门应配锁,配电箱和开关箱应由持证的电工负责使用管理,严禁非电
工作业。
2、所有配电箱均应标明其名称、用途、编号,并作出分路标识。
3、所有配电箱、开关箱应每月进行检查和维修一次。
检查、维修人员必须是专业电工。
检查维修时必须按规定穿戴绝缘鞋、手套,必须使用电工绝缘工具。
4、对配电箱,开关箱进行检查、维修时,必须将其前一级相应的电源开头分闸断电,
并悬挂停电标志牌,严禁带电作业。
5、所有配电箱、开关箱在使用过程中必须按照下述操作顺序:
(1)送电操作顺序为:总配电箱--分配电箱--开关箱
(2)停电操作顺序为:开关箱--分配电箱--总配电箱(出现电气故障的紧急情况除外)
6、施工现场停止作业一小时以上时,应将动力开关箱断电上锁,并挂牌标志。
7、配电箱、开关箱内不得放置任何杂物,并应保持经常维修和整洁。
8、配电箱、开关箱内不得挂接其它临时用电设备,不准乱剪乱接电源线。
9、配电箱、开关箱的进线和出线不得承受外力。
严禁挂晒衣服等生活用具,与金属尖锐断和强腐蚀介质接触。
配电箱安全管理规定配电箱安全管理规定1. 基本要求1.1 配电箱应符合《住宅电气设计规范》要求，全部配电箱进出线必需符合产品合格证，并在使用前进行彩钢板柜体的导电反防护处理。
1.2 配电箱及其附属设备应定期检测，每季度至少一次维护保养，做好日常维护记录。
1.3 配电箱采纳便民式设计，将配电箱布置在高很好的位置，操作便利。
2. 安装规范2.1 配电箱应固定在接地坚固的墙壁、降板上，同时应充足调试、操作和维护的要求，保证箱体轴线与标准线平行。
2.2 配电箱应室外通风，不得受到直接阳光照射，箱体四周应充足10~20cm通风要求，以保障箱内安全。
2.3 调整各接线板间距时应在关闭间隙时调整，调整距离应符合配电箱设计要求。
3. 运行管理3.1 进行电源拓扑结构的整理，确定每个分支线路的编号、用途，订立合理的调配方案，削减故障率。
3.2 配电箱应具有在线监控功能，实时检测电路运行情况，发觉问题后适时实行措施，避开事故发生。
3.3 配电箱应定期开展总线及其他关键元器件的检查和养护，电气设备应进行标准化、专业化的检修。
4. 应急处理4.1 配电箱故障时应适时与维护和修理人员联系或现场实行紧急措施，避开因电气事故而导致的人身损害和财产损失。
4.2 配电箱应配备紧急处理手段，如灭火器、沙袋等，并订立明确的紧急处理预案计划，确保在突发情况下能够快速、有效地应对。
5. 人员管理5.1 配电箱的日常管理应有专门的负责人，具备电气学问、阅历丰富和管理本领，能够娴熟操作和维护配电箱，同时能够定期进行工作记录和报告。
5.2 电气人员应进行电气安全基础学问的学习、培训和考核，具备必要的安全防护意识和技能，不得擅自对配电箱进行改动或拆卸。
5.3 配电箱应定期对电气人员进行宣扬教育，提高他们的安全意识和保障水平，加强巡检记录的词性，记录上报至主管部门。
6. 行为纪律6.1 禁止在配电箱四周堆放物品，不得擅自接触配电箱内部设备，禁止在配电箱内存放液体等易燃物品。
配电柜安全操作管理规定(1)操作人员要掌握配电柜的使用原理，并了解工作场所的总电源开关的位置及控制的范围及自己使用分支开关的位置。
发现设备出现异常情况要迅速切断电源，必要时切断总电源开关。
(2)配电柜接线使用必须要由电工进行，电工必须经过培训，合格取证后方可操作(如破碎机360V接线操作)；其他人员只允许对220V 两相插座进行插接(如电钻、阳极测量仪、插线板连接)。
(3)使用过程中，操作人员中途不得离开；使用完毕后，要立即断开自己使用设备的开关，并使刀闸处于断开状态。
(4)现场的所有配电箱应定时进行检查和维修。
检查、维修人员必须是专业电工。
工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。
(5)检查、维修配电箱时，必须将其前一级相应的电源开关分闸断电，并悬挂“有人工作，严禁合闸”警示牌，严禁带电作业。
(6)各种配电柜内不允许放置任何杂物，并应保持清洁。
箱内不得挂接其他临时用电设备。
(7)配电柜内熔断器的熔体更换时，严禁用不符合原规格的熔体代替。
(8)现场配电贵外观应完整、牢固、防雨、防尘，箱内无杂物。
停止使用的配电箱应切断电源，箱门上锁。
(9)操作人员要严格遵守本规定，不准违章作业。
(10)配电柜由电解车间设备管理人员负责日常管理和联系一期检修车间进行检修。
配电柜安全操作管理规定（2）为了确保配电柜的安全操作，保护人员生命财产安全，制定如下配电柜安全操作管理规定：一、配电柜的分类和标识1. 配电柜按电压分为低压配电柜和高压配电柜，根据用途分为主配电柜、分配电柜、动力配电柜、照明配电柜等。
2. 配电柜应进行标识，包括电压等级、用途、编号等信息，标识清晰可见，以便操作人员快速识别和定位。
二、配电柜的安装和维护1. 配电柜应按照相关标准规范安装，确保安装牢固、稳定。
2. 配电柜的维护应定期进行，检查电器元件的接触是否良好，电缆是否完好，电气设备的工作状态等，发现问题及时修复或更换。
3. 维护时，应事先切断电源，确保操作安全。
配电箱使用管理规定
一、配电箱系统
1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。
配电系统宜使三相负荷平衡。
220V或380V单相用电设备宜接入220/380V三
相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制
供电。
2、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。
总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的
区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电
设备的水平距离不宜超过3m。
4、动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时，动力和照
明应分路配电；动力开关箱与照明开关箱必须分设。
5、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用
的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、
强裂振动、液体浸溅、金属颗粒侵进及热源烘烤场所。
否则，应予清除或做防
护处理。
6、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍
操作、维修的物品，不得有灌木、杂草。
不得在配电箱下方或周围留有易燃物。
7、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为
1.2～
2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体网板厚度
不得小于1.5mm，箱体表面应做防腐处理。
8、配电箱、开关箱应装设端正、牢固，开关箱应装设在坚固、稳定的支架上。
其中
心点与地面的垂直距离宜为0.8～1.6m。
9、配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装
板上，然后方可整体紧固在配电箱、开关箱箱体内。
金属电器安装板与金属箱体应做电气连接。
10、配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得
歪斜和松动。
11、配电箱的电器安装板上必须分设N线端子板和PE线端子板。
N线端子板必须
与金属电安装板绝缘；PE线端子板必须与金属电器安装板做电气连接，进
出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
12、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。
导线绝缘的颜色标志应
按要求配置并排列整齐；导线分支接头不得采和螺栓压接，应采用焊接并做
绝缘包扎，不得有外露带电部分。
13、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底
座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱必
须通过采用编织软铜线或接地双色线做电气连接。
14、配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安
装板板面电器安装尺寸可按照表按照现行国家标准《建设工程施工现场供用
电安全规范》GB50194和《低压配电设计规范》GB50054有关规定确定。
15、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。
16、配电箱、开关箱的进、出线口应配置固定线卡、进出线应加绝缘护套并成束
卡在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采
用橡皮护套绝缘电缆，不得有接头。
17、室外配电箱、开关箱外形结构应能防雨、防尘。
二、电器装置的选择
1、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。
2、总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏
电保护功能。
电器设置应符合下列原则：当总路设置总漏电保护器时，还应
装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路
熔断器。
当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断
路器时，可不设总断路器或总熔断器；当各分路设置分路漏电保护器时，还应
装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路
熔断器。
当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电
断路器时，可不设分路断路器或分路熔断器；隔离开关应设置于电源进线端，
应采用分断时具有可见分断点，并能同时断开电源所有极的隔离电器。
如采用
分断时具有可见分断点的断路器，可不另设隔离开关；熔断器应选用具有可靠
灭弧分断功能的产品；总开关电器的额定值、动作整定应与分路开关电器的
额定值、动作整定值相适应。
8、总配电箱应装设电压表、总电流表、电度表及其他需要的仪表。
专用电能计量
仪表的装设应符合当地供用电管理部门的要求。
装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。
9、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔
断器、分路熔断器。
其设置和选择应符合本规范第8.2.2条要求。
10、开关箱必须装设隔离开关、断路器或熔断器。
当漏电保护器是同时具有短路、
过载、漏电保护功能的漏电断路器时，可不装设断路或熔断器。
隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。
当断路器是具有可见分断点时，可不另设隔离开关。
11、开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0kW的动力电路，
但不应频繁操作。
容量大于3.0kW的动力电路应采用断路器控制，操作频繁时还应附设接触器或其他启动控制装置。
12、开关箱中各种开关电器的额定值和动作整定值应与其控制用电设备的额定值
和特性相适应。
整定值应考虑配电箱级配，从配电室到各用电设备开关整定
值须有大到小。
13、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电
气设备的操作。
14、漏电保护器的选择应符合现行国家标准《剩余电流动作保护器的一般要求》
GB6829和《漏电保护器安装和运行的要求》GB13955的规定。
16、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间
不应大于0.1s。
使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电
动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
17、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间
应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于
30mA•s。
18、总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和
线数一致。
19、配电箱、开关箱中的漏电保护器宜选用无辅助电源型(电磁式)产品，或选用辅
助电源故障时能自动断开的辅助电源型(电子式)产品。
当选用辅助电源故障时不能自动断开的辅助电源型(电子式)产品时，应同时设置缺相保护。
20、漏电保护器应按产品说明书安装、使用。
对搁置已久重新使用或连续使用的
漏电保护器应逐月检测其特性，发现问题应及时修理或更换。
21、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
图8.2.14漏电保护器使用接线方法示意
L1、L2、L3－相线；N－工作零线；PE－保持零线、保护线；1－工作接地；
2－重复接地；T－变压器；RCD－漏电保护器；H－照明器；W－电焊机；
M－电动机
三、使用与维护
1、配电箱、开关箱应有名称、用途、分路标记、编号及系统接线图。
2、配电箱、开关箱箱门应配锁，并应由专人负责。
3、配电箱、开关箱应定期检查、维修。
检查、维修人员必须是专业电工。
检查、
维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、
维修工作记录。
4、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开
关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
5、配电箱、开关箱必须按照下列顺序操作：
A、送电操作顺序为：总配电箱→分配电箱→开关箱→设备；
B、停电操作顺序为：设备→开关箱→分配电箱→总配电箱。
但出现电气故障的紧急情况可除外。
6、施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
7、开关箱的操作人员必须保后进行管和维护所用设备，发现问题及时报告解决；
暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；移动电气设备时，必须
经电工切断电源并做妥善处理。
8、配电箱、开关箱内不得放置任何杂物，并应保持整洁。
9、配电箱、开关箱内不得随意挂接其他用电设备。
10、配电箱、开关箱内的电器配置和接线严禁随意改动。
熔断器的熔体更换时，严禁采用不符合原规格的熔体代替。
漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。
11、配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀
介质和易燃易爆物接触。
12、配电箱内对带电体进行隔离保护的附件不得损坏、移位。
