圆方家具设计系统橱柜设计教程

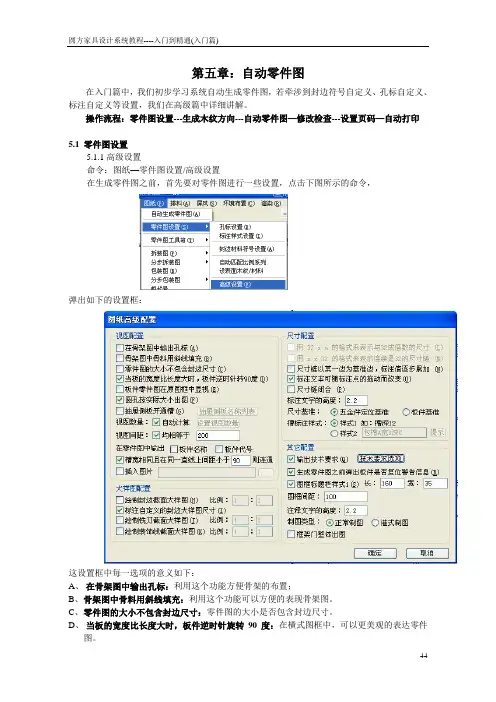

第五章：自动零件图在入门篇中，我们初步学习系统自动生成零件图，若牵涉到封边符号自定义、孔标自定义、标注自定义等设置，我们在高级篇中详细讲解。

操作流程：零件图设置---生成木纹方向---自动零件图—修改检查---设置页码—自动打印5.1 零件图设置5.1.1高级设置命令：图纸—零件图设置/高级设置在生成零件图之前，首先要对零件图进行一些设置，点击下图所示的命令，弹出如下的设置框：这设置框中每一选项的意义如下：A、在骨架图中输出孔标：利用这个功能方便骨架的布置；B、骨架图中骨料用斜线填充：利用这个功能可以方便的表现骨架图。

C、零件图的大小不包含封边尺寸：零件图的大小是否包含封边尺寸。

D、当板的宽度比长度大时，板件逆时针旋转90度：在横式图框中，可以更美观的表达零件图。

E、板件零件图在原图中显现：重新生成零件图时，勾选此项，重新生成的零件图能够在原来的位置显现。

F、圆孔按实际大小出图：图纸中的孔标生成为圆孔，且圆的直径为在模型空间下的实际标注的值。

G、抽屉侧板开通槽：这个功能是用于侧板的开槽，一般都是开通槽。

抽屉侧板名称列表：用户应当把自己常用的抽屉侧板的名称加入到这个列表中，方便系统辨认抽屉侧板，从而可以开通槽。

（因为在板件名称材料代号管理中，用户可能已经改掉了抽屉侧板的名称为自己常用的名称，而导致系统无法辨认。

）H、绘制封边截面大样图：对设置了封边属性的板件是否绘制封边大样图，以及绘制比例。

I、标注自定义的封边大样图尺寸：对绘制出来的封边大样图进行标注J、绘制铣刀大样图：对于进行了铣槽操作的板件，是否绘制铣刀大样图，以及绘制比例。

K、绘制装饰线截面大样图：对于加了装饰线的板件，是否绘制装饰线的大样图，以及绘制比例L、用32xn的格式来表示与32成倍数的尺寸：选中此选项，用32xn标注距离值为32的倍数的距离，否则直接标注距离值M、用nx32的格式来表示连续是32的尺寸链：选中此选项，如果连续5个32的标注位，系统会在总是首尾处画尺寸链，标注5x32，否则每一个32mm单独标注N、尺寸链以某一边为基准边，标注值逐步累加：选中此项时，零件图自动标注时，是以一端为起点标注从起点端到每一个分区的距离，否则标注相邻两点之间的距离。

第九部分衣柜集成设计系统2D平面设计1、首先，在桌面上双击“欧派整体衣柜集成设计系统”图标，在弹出的启动界面中单击“2D平面设计”按钮，启动2D平面设计软件；2、通过房间向导建立房间框架；选择“房间结构”菜单下“房间”命令，或单击房间向导按钮，打开如下图“建房间”对话框；可选择矩形和L形房型；选择内墙距，输入房间各边的尺寸；输入A、B、C、D边墙体的长度，注意此时可根据视窗平面图中的字母标注提示知道A、B、C、D分别对应那一边。

【说明：这里建议使用内墙距，方便确定我们后面衣柜设计中的测量宽Ｌ的值。

】单击“确定”，系统切换到视窗中并提示要求确定房间位置，在适当位置单击左键，把房间位置确定下来。

3、布置天花灯。

为了确保能出更好的衣柜效果图，建议在衣柜前上方的天花上布置天花灯。

选择“天花”菜单的“搜索天花基面”命令，根据提示在要生成天花基面的房间内单击左键，即在房间内生成天花基面（以红色线框显示）。

选择“天花”菜单的“直线布灯”命令，根据提示分别点选第一点和第二点。

弹出如下“直线布灯”对话框，输入布灯的个数和设置生成方式后，单击确定。

一排天花灯即在房间内生成，如图所示。

4、布置门窗。

选择“房间结构”菜单下“门窗”命令，或单击单开门按钮，弹出门窗尺寸对话框。

设置好门窗尺寸后，单击“确定”。

根据提示在视窗中点选要开门窗的墙，然后点取门窗插入的位置即可（此操作可反复使用建立多个门窗，直到单击右键结束该操作）。

到此，这个样板房的墙体框架平面图就基本设计好了。

5．家具布置在平面设计的时候，我们可以在场景中添置家具，选择“房间结构”菜单下的“布置家具”或者按空格键，就会弹出布置家具的对话框，双击左键选择家具然后将其放置于房间内部，在生成三维场景以后您布置的家具也会一起生成。

6．生成三维在2D平面设计界面中选择“三维场景”菜单下的“生成3D场景”命令。

弹出选择“导入模板文件”对话框，选择其中一款装修风格模板，单击“确定”。

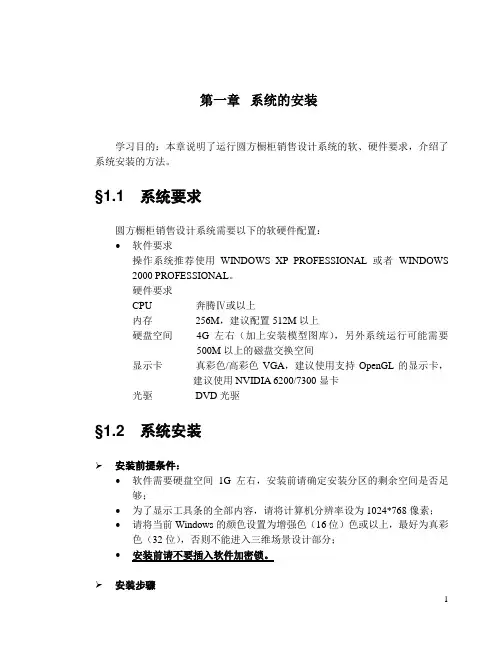

第一章系统的安装学习目的：本章说明了运行圆方橱柜销售设计系统的软、硬件要求，介绍了系统安装的方法。

§1.1 系统要求圆方橱柜销售设计系统需要以下的软硬件配置：∙软件要求操作系统推荐使用WINDOWS XP PROFESSIONAL或者WINDOWS2000 PROFESSIONAL。

硬件要求CPU 奔腾Ⅳ或以上内存256M，建议配置512M以上硬盘空间4G左右（加上安装模型图库），另外系统运行可能需要500M以上的磁盘交换空间显示卡真彩色/高彩色VGA，建议使用支持OpenGL的显示卡，建议使用NVIDIA 6200/7300显卡光驱DVD光驱§1.2 系统安装安装前提条件：∙软件需要硬盘空间1G左右，安装前请确定安装分区的剩余空间是否足够；∙为了显示工具条的全部内容，请将计算机分辨率设为1024*768像素；∙请将当前Windows的颜色设置为增强色（16位）色或以上，最好为真彩色（32位），否则不能进入三维场景设计部分；∙安装前请不要插入软件加密锁。

安装步骤如果您已经按以上的注意事项操作了，将光盘放进光驱，那么现在可以进行安装了，首先将安装光碟放入光驱，用鼠标左键双击光盘目录下的setup.exe文件执行安装程序，会跳出如下安装界面：第一步：安装ODBC：接受许可证协议：然后按默认路径安装。

第二步：安装系统：按提示关掉杀毒后，单击“是”接受受许可证协议：单击“下一步”进入到欢迎安装界面：将系统光盘上的“虚拟现实”数字输入到授权码1，“橱柜设计”数字输入到授权码2，再单击“下一步”(授权码在用户卡上找到)：选择本系统的安装目录，默认目录为“c:\kitsun”，可通过单击“浏览”按钮重新选择安装目录。

例如，要将系统安装在硬盘分区的d盘内，只需在弹出的“选择文件夹”的对话框内，将路径“c:\kitsun”中的“c”改为“d”，并单击“确定”即可：出现“选择程序文件夹”对话框，设置程序在Windows 开始菜单中程序组名。

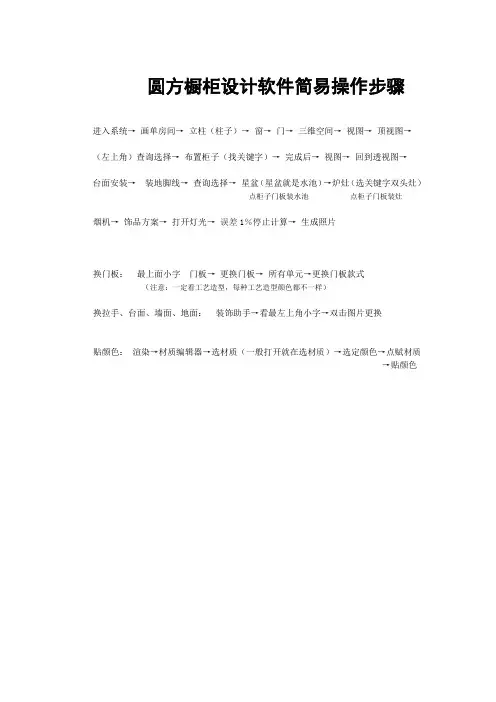

圆方橱柜设计软件简易操作步骤
进入系统→画单房间→立柱（柱子）→窗→门→三维空间→视图→顶视图→（左上角）查询选择→布置柜子（找关键字）→完成后→视图→回到透视图→
台面安装→装地脚线→查询选择→星盆（星盆就是水池）→炉灶（选关键字双头灶）
点柜子门板装水池点柜子门板装灶
烟机→饰品方案→打开灯光→误差1％停止计算→生成照片
换门板：最上面小字门板→更换门板→所有单元→更换门板款式
（注意：一定看工艺造型，每种工艺造型颜色都不一样）
换拉手、台面、墙面、地面：装饰助手→看最左上角小字→双击图片更换
贴颜色：渲染→材质编辑器→选材质（一般打开就在选材质）→选定颜色→点赋材质
→贴颜色。

圆方衣柜销售设计系统V1.0使用说明书目录第一章系统安装说明 (2)§1.1系统要求 (2)§1.2系统安装 (2)§1.2.1系统光盘安装过程 (2)§1.2.2图库光盘安装过程 (6)第二章快速入门 (7)§2.1平面设计 (7)§2.2三维设计 (10)第二章菜单详解 (27)§3.1衣柜设计 (35)§3.2门板 (38)§3.3设置 (41)§3.4文件 (43)§3.5视图 (44)§3.6场景 (45)§3.7灯光 (46)§3.8渲染 (47)第1章系统安装说明本章主要介绍运行圆方衣柜销售设计系统的软、硬件配置要求，以及系统安装的方法和过程§1.1系统要求圆方衣柜销售设计系统的软硬件配置要求●软件要求支持操作系统：Windows98se、Windwos2000、WindowsXP（推荐Windows2000 Professional）Office组件Excel支持版本：97、2000、2002、2003●硬件要求中央处理器（CPU）：主频1GHz以上显示卡：支持OpenGL的显卡（推荐nVIDIA GeForce系列）内存：256MB，建议配置512MB以上硬盘：安装需要最少1.5GB以上剩余磁盘空间光驱：CD-ROM光驱显示器：支持1024×768分辨率32位真彩色显示器§1.2系统安装§1.2.1系统光盘安装过程1、首先将系统光盘放入CD-ROM光驱，双击光盘目录下setup.exe程序，出现如图安装菜单。

2、第一步OBDC安装3、单击完成进行安装4、单击关闭OBDC安装完成5、第二步系统安装，出现关闭防病毒软件提示，关闭后按“是”确定6、欢迎界面，单击下一步进行安装7、软件许可证协议界面，单击是接受协议条款，继续安装8、选择安装路径，默认为C:\WardrobeSun，如需修改单击浏览9、选择程序文件夹界面，单击下一步开始复制文件10、系统安装完成，单击完成按钮即可。

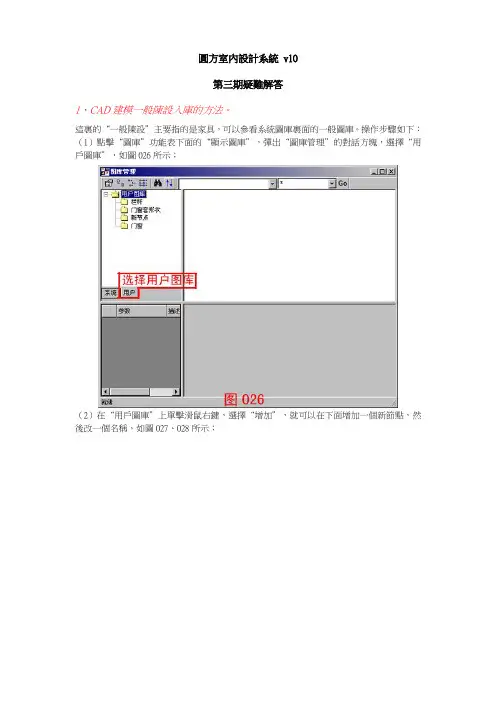

圓方室內設計系統v10第三期疑難解答1、C AD建模一般陳設入庫的方法。

這裏的“一般陳設”主要指的是家具，可以參看系統圖庫裏面的一般圖庫。

操作步驟如下：（1）點擊“圖庫”功能表下面的“顯示圖庫”，彈出“圖庫管理”的對話方塊，選擇“用戶圖庫”，如圖026所示；（2）在“用戶圖庫”上單擊滑鼠右鍵，選擇“增加”，就可以在下面增加一個新節點，然後改一個名稱，如圖027、028所示；（3）在右邊的空白處點擊滑鼠右鍵，選擇“增加圖庫”，如圖029所示。

彈出一個“選擇類型”對話方塊，選擇“一般陳設”，確定，如圖030所示。

然後彈出一個“輸入資料”對話方塊，輸入“物件名稱”和“檔案名稱”（這兩個的區別會在後面講，其他的資料可以不用輸入），確定，如圖031所示；（4）命令行提示“選擇物件”，用滑鼠選擇好物體，回車。

又提示“插入點”，點擊滑鼠左鍵定一個插入點，這個模型就入庫了，如圖032所示。

滑鼠左鍵單擊模型，可以在最下面看到文件的保存路徑，在這裏，“雙人床”就是“物件名稱”，“bed001”就是檔案名稱。

（5）把這個模型導入虛擬現實，直接拍照，就可以得到一張JPG格式的圖片（一定要是JPG 格式），然後把這個圖片放到模型所在的文件夾裏面去，圖片名稱一定要模型檔案名稱一樣，例如“bed001.jpg”，然後關掉圖庫，重新打開一次，就可以看到模型的預覽圖了，如圖033所示。

另外，有一些模型文件，一個dwg文件就是一個模型，我們可以使用圖029中的“增加文件”來把這個模型加入用戶圖庫。

選擇“增加文件”，彈出一個“文件增加”對話方塊，如圖034所示。

點擊“瀏覽”，選擇好需要增加的模型文件，確定就可以了。

“圖塊名”指的是“物件名稱”。

需要注意的是，這些模型調用的時候，插入點是原圖的座標原點。

添加預覽圖片的方法同上。

如果有很多模型文件需要同時入庫，就可以選擇“批量入庫”。

入庫之前，把這些文件放在同一個文件夾裏面。

在節點上點擊滑鼠右鍵，選擇“批量入庫”，如圖035所示。

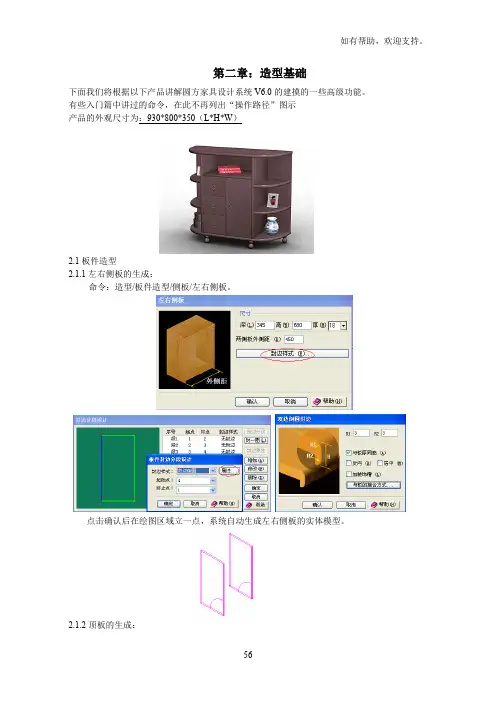

第二章：造型基础下面我们将根据以下产品讲解圆方家具设计系统V6.0的建摸的一些高级功能。

有些入门篇中讲过的命令，在此不再列出“操作路径”图示产品的外观尺寸为：930*800*350（L*H*W）2.1板件造型2.1.1左右侧板的生成：命令：造型/板件造型/侧板/左右侧板。

点击确认后在绘图区域立一点，系统自动生成左右侧板的实体模型。

2.1.2顶板的生成：命令：造型/板件造型/顶板/出头顶板。

2.1.3修改顶板为自定义外型命令：属性编辑/样板式/修改/自定义外型1）选择圆方浮动工具条上的“属性编辑”命令图标，如下图：2）选择顶板；确认。

3）在属性编辑对话框里选择板样式一栏，并选择提取，把方形提取到XY轴平面上。

4.）在属性编辑对话框里选择退出命令。

对矩形用CAD“倒圆角”命令，倒圆R=240。

5）重复1、2步骤，在属性编辑对话框里先选择“板样式”一栏，然后选择修改。

6）在弹出的对话框里选择“自定义外形”。

7）确认后参考屏幕左下角操作提示选择我们修改的矩形。

8）在属性编辑对话框里选择“退出”，顶板即生成实际形状。

2.1.4修改顶板的封边命令：属性编辑/样板式/修改/自定义外型按侧板一样的参数，调整顶板的封边；如下图：2.1.5底板的创建：命令：造型/板件造型/底板/出头底板。

2.1.6修改底板的外型及封边命令：属性编辑/样板式+封边样式/复制选择顶板，将顶板的两个属性复制给底板2.1.7背板的生成：命令：造型/板件造型/背板/柜类背板。

2.1.8左右背板的生成（左右支撑板件）：分析：对于这一类在三块板件之间的板件（其中两块互相平行，另外一块与其互相垂直），可以考虑用“三板定板”来生成。

命令：造型/3板定板根据命令提示，依次选择三块板件；利用单击空格键将板件的安装方向调到正确的位置。

回车确定。

根据命令提示，选择板件的定位基准或者定位方向。

在这里，我们选择从底板的后面定位根据左下角的命令提示，输入从定位基准开始距离：0；根据板件尺寸，输入板件宽度为：237。

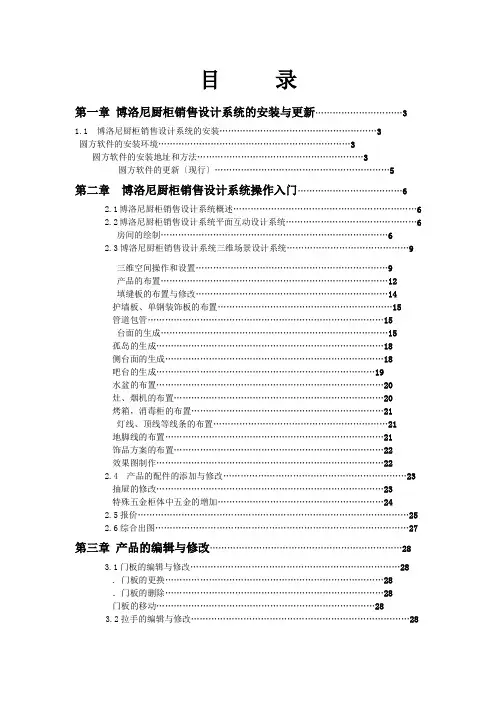

目录第一章博洛尼厨柜销售设计系统的安装与更新 (3)1.1 博洛尼厨柜销售设计系统的安装 (3)圆方软件的安装环境 (3)圆方软件的安装地址和方法 (3)圆方软件的更新〔现行〕 (5)第二章博洛尼厨柜销售设计系统操作入门 (6)2.1博洛尼厨柜销售设计系统概述 (6)2.2博洛尼厨柜销售设计系统平面互动设计系统 (6)房间的绘制 (6)2.3博洛尼厨柜销售设计系统三维场景设计系统 (9)三维空间操作和设置 (9)产品的布置 (12)填缝板的布置与修改 (14)护墙板、单钢装饰板的布置 (15)管道包管 (15)台面的生成 (15)孤岛的生成 (18)侧台面的生成 (18)吧台的生成 (19)水盆的布置 (20)灶、烟机的布置 (20)烤箱，消毒柜的布置 (21)灯线、顶线等线条的布置 (21)地脚线的布置 (21)饰品方案的布置 (22)效果图制作 (22)2.4 产品的配件的添加与修改 (23)抽屉的修改 (23)特殊五金柜体中五金的增加 (24)2.5报价 (25)2.6综合出图 (27)第三章产品的编辑与修改 (28)3.1门板的编辑与修改 (28). 门板的更换 (28)．门板的删除 (28)门板的移动 (28)3.2拉手的编辑与修改 (28)3.3柜体的编辑与修改 (29)填缝板的更改 (29)柜体板件的删除 (29)柜体板件的倒角 (29)3.3.4层板材质的更改 (29)3.4 烟机管道的更改 (29)3.5台面刀型的更改 (30)3.6 系统参数的更改 (30)3.7 配色方案的修改 (30)3.8运用右键的功能修改产品 (31)第四章文件的保存与上传 (32)4.1 自动保存时间的设置 (32)4.2文件的保存 (32)4.3文件的上传 (32)博洛尼厨柜销售设计系统培训教程第一章博洛尼厨柜销售设计系统的安装与更新1.1博洛尼厨柜销售设计系统的安装圆方软件的安装环境博洛尼厨柜&浴室柜销售设计系统的软硬件配置要求●软件要求➢支持操作系统：Windows2000、WindowsXP、Vista〔必须安装专用的Vista 下的加密锁驱动〕Office组件Excel支持版本：2000、2002、2003➢最优操作系统：WindowsXP Service pack 2最优Office组件Excel版本：2000、2003●硬件要求➢中央处理器〔CPU〕：主频2.0GHz以上➢显示卡：支持OpenGL的显卡➢内存：512MB，建议配置2GB以上➢硬盘：安装需要最少3GB以上剩余磁盘空间➢光驱：DVD-ROM光驱➢显示器：支持1024×768分辨率32位真彩色显示器●推荐配置➢中央处理器〔CPU〕：英特尔双核,主频1.8GHz与以上➢显示卡：nVIDIA GeForce系列7300、8400、9400显存256M与以上➢内存：1GB与以上➢光驱：DVD-ROM光驱➢硬盘：安装需要最少3GB以上剩余磁盘空间➢显示器：支持1024×768分辨率32位真彩色显示器，最好采用4：3屏的正屏显示器〔不要用宽屏显示器〕圆方软件的安装地址和方法1.圆方软件的安装地址。

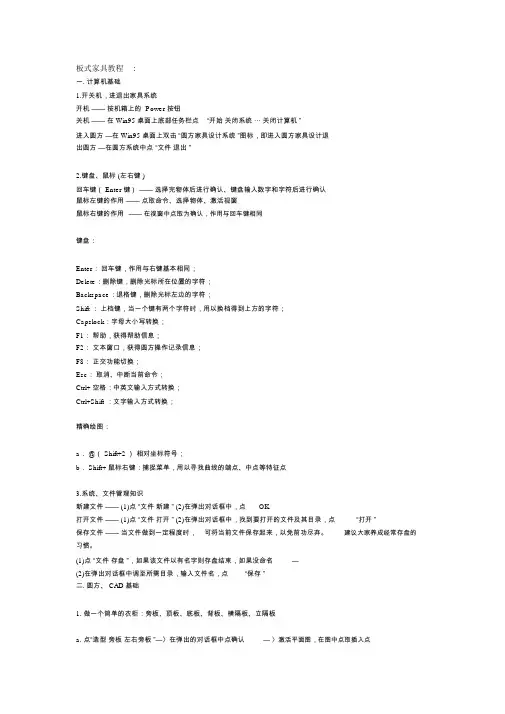

板式家具教程:一. 计算机基础1.开关机，进退出家具系统开机——按机箱上的Power 按钮关机——在 Win95 桌面上底部任务栏点“开始关闭系统⋯ 关闭计算机”进入圆方—在 Win95 桌面上双击“圆方家具设计系统”图标，即进入圆方家具设计退出圆方—在圆方系统中点“文件退出”2.键盘、鼠标 (左右键 )回车键（ Enter 键）——选择完物体后进行确认、键盘输入数字和字符后进行确认鼠标左键的作用——点取命令、选择物体、激活视窗鼠标右键的作用——在视窗中点取为确认，作用与回车键相同键盘：Enter：回车键，作用与右键基本相同；Delete：删除键，删除光标所在位置的字符；Backspace：退格键，删除光标左边的字符；Shift ：上档键，当一个键有两个字符时，用以换档得到上方的字符；Capslock：字母大小写转换；F1：帮助，获得帮助信息；F2：文本窗口，获得圆方操作记录信息；F8：正交功能切换；Esc：取消、中断当前命令；Ctrl+ 空格：中英文输入方式转换；Ctrl+Shift ：文字输入方式转换；精确绘图：a． @（ Shift+2 ）相对坐标符号；b． Shift+ 鼠标右键：捕捉菜单，用以寻找曲线的端点、中点等特征点3.系统、文件管理知识新建文件—— (1)点“文件新建” (2)在弹出对话框中，点OK打开文件—— (1)点“文件打开” (2)在弹出对话框中，找到要打开的文件及其目录，点“打开”保存文件——当文件做到一定程度时，可将当前文件保存起来，以免前功尽弃。

建议大家养成经常存盘的习惯。

(1)点“文件存盘”，如果该文件以有名字则存盘结束，如果没命名—(2)在弹出对话框中调至所需目录，输入文件名，点“保存”二. 圆方、 CAD 基础1. 做一个简单的衣柜：旁板、顶板、底板、背板、横隔板、立隔板a. 点“造型旁板左右旁板”—〉在弹出的对话框中点确认—〉激活平面图，在图中点取插入点精选文库b.点“造型顶板平头顶板”—〉在弹出的对话框中点确认—〉根据提示依次点选左板、右板c.点“造型底板夹底板”—〉在弹出的对话框中点确认—〉根据提示依次点选左板、右板d.点“造型背板柜类背板”—〉在弹出的对话框中点确认—〉根据提示依次点选上板、下板、左板、右板e. 点“造型横隔板”—〉根据提示点选左板、右板、背板—〉在弹出的对话框中点确认—〉移动鼠标动态调节隔板位置，左键定位f. 点“造型横立隔板”—〉根据提示点选上板、下板、背板—〉在弹出的对话框中点确认—〉移动鼠标动态调节隔板位置，左键定位g.点“造型门板旋转门”—〉根据提示点选上板、下板、左板、右板—〉在弹出的对话框中点确认2. CAD 基础—绘图、编辑菜单G． CAD 基础：(1) 新建文件：点“文件新建”—>点 OK(2) 绘图：a．画直线：点“绘图直线多段”—> 点第一点、第二点．．．，绘制完毕按回车b．画圆：圆心半径画圆：点“绘图圆”—>在平面图中点一点作为圆心—>输入半径值，回车三点画圆：点“绘图圆”—>键入“3P”，回车—>输入三个点作为圆经过的点两点画圆：点“绘图圆”—>键入“2P”，回车—> 输入两个点作为圆的直径端点c．三维面：点“绘图三维面”—> 在平面图中点四个点作为该面的四个角，回车d．椭圆：点“绘图椭圆心轴轴”—> 点一点作为椭圆中心— >点取椭圆距轴心最远点（或最近点）— >点一点，它与中心的距离为最近（或最远）e．多边形：点：“绘图多边形边长”—> 输入多边形边数，回车— >点两点作为多边形的一条边f ．四边形：点“绘图四边形”—>点一点作为四边形的一个顶点—> 移开鼠标，取一点为另一定点g．复合线：复合线的绘制：a.点“绘图复合线”b.在平面图中点起始点后，在命令行即会出现一长串英文选项，此时若点取第二点，则开始划直线。

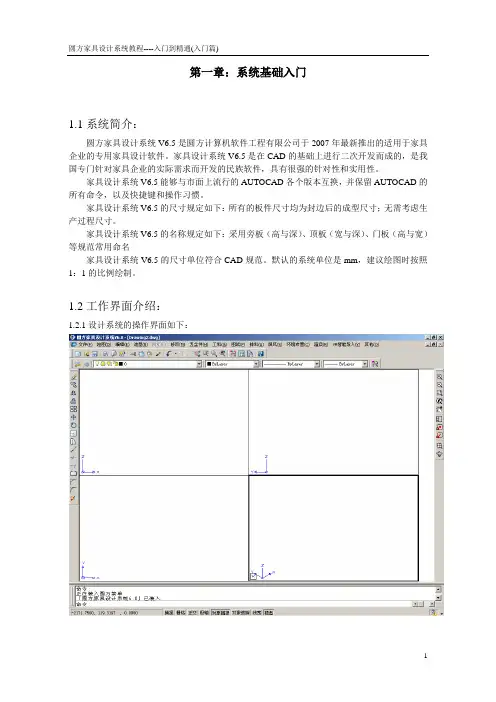

第一章：系统基础入门1.1系统简介：圆方家具设计系统V6.5是圆方计算机软件工程有限公司于2007年最新推出的适用于家具企业的专用家具设计软件。

家具设计系统V6.5是在CAD的基础上进行二次开发而成的，是我国专门针对家具企业的实际需求而开发的民族软件，具有很强的针对性和实用性。

家具设计系统V6.5能够与市面上流行的AUTOCAD各个版本互换，并保留AUTOCAD的所有命令，以及快捷键和操作习惯。

家具设计系统V6.5的尺寸规定如下：所有的板件尺寸均为封边后的成型尺寸；无需考虑生产过程尺寸。

家具设计系统V6.5的名称规定如下：采用旁板（高与深）、顶板（宽与深）、门板（高与宽）等规范常用命名家具设计系统V6.5的尺寸单位符合CAD规范。

默认的系统单位是mm，建议绘图时按照1：1的比例绘制。

1.2工作界面介绍：1.2.1设计系统的操作界面如下：1.3主要的菜单命令：1.3.1造型菜单：造型命令和修改命令的组合使用，能够方便快速的建立各种家具模型，为后面的五金安装，材料统计等打下基础。

1.3.2五金件菜单：五金件菜单主要涉及到五金件库的建立，五金的安装和修改等。

1.3.3工料菜单：工料菜单主要涉及到各种原材料库的建立和管理，材料的指定和统计，产品的成本分析等。

1.3.4图纸菜单：图纸菜单包括的零件图（排钻图）的自动生成和编辑，各种零件图参数的设置，以及包装图和拆装图的设计等功能。

1.3.5排料菜单：排料菜单提供了排料和余料管理的功能。

1.3.6其他菜单：其他菜单提供了一些系统的参数设置命令和其他相关命令。

1.3.7根据个人习惯，调整视图窗口：1.3.8其他常用命令：属性编辑命令；属性编辑命令是圆方家具设计系统的特色之一，非常方便而且常用。

在圆方浮动工具条上。

1.3软件操作流程：1.3.1软件一般操作步骤：第一步：新建文件---打开圆方模板（acadiso.dwt）第二步：产品造型---修改---造型—修改---板件干涉检查----仔细检查板件尺寸、孔位关系---生成初步零件图检查尺寸槽关系第三步：-五金库参数设置---五金件安装---漏装五金检查第四步：材料库整理---板件自动指定代号---板件材料管理----材料指定---漏指定材料检查----生成各种统计表格第五步：高级设置---孔标设置---封边符号设置---生成木纹方向---生成零件图---检查修改零件图----添加打印机---自动打印----检查第六步：排料----添加排料板件---排料设置---排料计算—--选择方案----回收余料第七步：拆装、包装图生成--生成其他工艺1.3.2操作流程图如下：后续的范例都按以上流程操作。

圆方衣柜销售设计系统使用说明书目录第一章系统安装说明 (2)§1.1系统要求 (2)§1.2系统安装 (2)§1.2.1系统光盘安装过程 (2)§1.2.2图库光盘安装过程 (6)第二章快速入门 (7)§2.1平面设计 (7)§2.2三维设计 (10)第二章菜单详解 (27)§3.1衣柜设计 (35)§3.2门板 (38)§3.3设置 (41)§3.4文件 (43)§3.5视图 (44)§3.6场景 (45)§3.7灯光 (46)§3.8渲染 (47)第1章系统安装说明本章主要介绍运行圆方衣柜销售设计系统的软、硬件配置要求，以及系统安装的方法和过程§1.1系统要求圆方衣柜销售设计系统的软硬件配置要求●软件要求➢支持操作系统：Windows98se、Windwos2000、WindowsXP（推荐Windows2000 Professional）➢Office组件Excel支持版本：97、2000、2002、2003●硬件要求➢中央处理器（CPU）：主频1GHz以上➢显示卡：支持OpenGL的显卡（推荐nVIDIA GeForce系列）➢内存：256MB，建议配置512MB以上➢硬盘：安装需要最少1.5GB以上剩余磁盘空间➢光驱：CD-ROM光驱➢显示器：支持1024×768分辨率32位真彩色显示器§1.2系统安装§1.2.1系统光盘安装过程1、首先将系统光盘放入CD-ROM光驱，双击光盘目录下setup.exe程序，出现如图安装菜单。

2、第一步OBDC安装3、单击完成进行安装4、单击关闭OBDC安装完成5、第二步系统安装，出现关闭防病毒软件提示，关闭后按“是”确定6、欢迎界面，单击下一步进行安装7、软件许可证协议界面，单击是接受协议条款，继续安装8、选择安装路径，默认为C:\WardrobeSun，如需修改单击浏览9、选择程序文件夹界面，单击下一步开始复制文件10、系统安装完成，单击完成按钮即可。

设计师圆方软件技术手册基础篇主编：邓军编辑助理：曹朝霞总顾问：江勇檀生林第一部分快速入门一、学习目的1.掌握以下内容：✧快速了解圆方2d平面设计系统中常用命令和建立房间的制作流程。

✧掌握以下操作：建立房间，布置门窗，天花生成，布置柱子，布置管道，布置横梁，布置隔断墙，修改墙面、地面、吊顶、玻璃门贴图。

✧CAD DWG文件导入建立房间。

2.能独立建立房间，如下图:设计说明：此房间包含：房间（4000×3000）、柱子、隔断墙、单开门、推拉门、管道、横梁二、学习基础1.启动圆方方法点击圆方软件图标，进入圆方起始界面选择进入2D平面设计；选择进入3D虚拟现实。

2.2D平面设计系统界面介绍3.3D虚拟现实设计系统界面介绍三、教学演示说明。

这是一个快速进行建立房间的过程，这个过程说明了圆方橱柜系统的一般设计流程，并且通过这个演示，我们会学习系统的一些基本操作、技巧。

建立房间鼠标左键点击按钮，弹出“房型选择”对话框✧鼠标左键选择需要的基础形状，弹出“建房间”对话框✧在对话框尺寸栏中填入房间的长宽A,B尺寸，点击确定，然后点击左键，指定房间位置即可。

小知识：1.当选择“生成房间的地面”选项时，部分电脑会出现错误提示，导致2D平面设计系统重启。

2.如果在拖放房间时，出现严重的拖影现象，请将电脑的“显示属性”→“设置”→“高级”→“疑难解答”中的“硬件加速”调整至低或无，即可。

布置门窗✧点击门窗按钮，弹出门窗选项对话框✧ 鼠标左键选择“单开门”选项，在“宽度”“高度”“离地高度”中填入相关尺寸，如果需要在3D 虚拟现实中显示出门套和门槛石，请勾选“添加门窗套”“门槛石”选项注意：系统默认的门套宽度为90mm ，例：750的单开门，在最终cad 中的标注尺寸为750+（90×2）=930✧ 将鼠标移至需要安装门窗的墙上，当墙体变为黄色时，左键点击选择，（注：空格键可以改变门片左右方向，门片的里外开向和位置随鼠标移动而改变）在单开门上点击右键，弹出编辑菜单，选择“位置”，弹出位置对话框,填入距离尺寸，点击确定，门片即布置完毕。

第三章：五金件这一章我们讲解常用五金件的安装以及五金件库的建立和管理的基本知识。

操作流程：管理修改五金件数据---安装五金---检查五金遗漏以我们在第一章所作的模型为例。

3.1五金件库简介：命令：五金件/五金件库及安装系统弹出五金件库的对话框：3. 2五金件库管理如上图，五金件库包含了大量常用的五金件，我们也可以添加自己的五金件。

五金件库重要的是“参数”的设置：根据五金件库的左下角的开孔示意图，对应右上角的五金的各项参数进行调整。

中间标示为五金件的附加件，主要是一些附加的自攻螺钉等。

3. 3 安装五金件系统把大部分的五金安装命令放在了五金件库的界面下。

基本的安装命令为进入五金件库界面，选择合适的五金件，“右键单击”后出现“安装五金件”，选择这个命令即可执行安装命令。

根据范例，安装需要的五金件：3.3.1偏心连接件的常用安装命令：五金件/偏心件+圆榫/定位生成1）安装顶板与左侧板的五金：选择顶板和左侧板，根据操作提示用空格键选择定位基准方向（注意：范例中全部从后面定位）。

并选择偏心轮的安装面。

系统弹出对话框：按上图提示选择偏心件、圆榫并确定五金数量及定位数值。

去掉勾选“自动计算”，系统会保持这次运算的参数，以方便下次同样板件安装。

确认后系统自动安装五金件。

圆方家具设计系统教程----入门到精通(入门篇)说明：此五金模型为示意模型，如需要真实模型，可执行命令：属性编辑功能，选择偏心件模型在弹出的对话框中，修改“模型样式---示意模型”为“真实模型”退出对话框，此时偏心件模型成为真实模型。

注意：真实模型和示意模型，只是图面表示方法不同而已，且消隐时大多看不到模型，不会影响零件图及统计结果。

所以，在安装五金时（拉手等外露五金除外），为减少模型面运行量，尽量用示意模型表达就够。

2）安装顶板与右侧板的五金：按右键重复上次命令（五金件/偏心件+圆榫/定位生成），选择顶板和右侧板，选择从后面定位，选择偏心轮安装面，确定后，系统会弹出上次一样的对话框，并保留上次一样的参数。

整体衣柜培销售设计系统一、二维平面设计1．启动界面双击桌面上的整体衣柜销售设计系统图标，点击“2D”图标；或从“开始\程序\圆方软件\整体衣柜销售设计系统\整体衣柜销售设计系统平面设计”里启动。

2．建房间/建墙使用房间下拉菜单中的建房命令或建墙命令建好一个房间。

3．添加门窗选择房间菜单下的门窗命令，选择好门窗类型和尺寸参数，确定后首先单击左键选择安装门窗的墙体，再移动到合适的位置单击左键确定位置；如果要精确定位，只要右键单击门，再选择弹出快捷菜单的“精确定位”命令即可。

安装窗口的操作相同。

（如图1）图14．确定房间高度打开天花菜单下搜索天花基面命令，在房间内单击鼠标左键，界面（图2）中输入房间高度。

图2二、三维模拟设计1．导入三维模型左键单击2D里“三维场景”菜单的“生成三维场景”命令，系统自动将建好的房间导入到3D虚拟现实中。

2．选择房间模板系统会提供一些模板选择界面，单击左键选择近似客户房间的模板，然后确定进入图33．布置衣柜按F2”功能键，弹出布置列表，择产品后单击“布置”即可摆放。

4．设置材料选择整体菜单下材质目录下柜身材质命令，确定柜体材质。

（如图4、5）图4 图55．安装趟门选择整体菜单下趟门目录下生成命令，根据提示安装趟门。

6．报价单击“F7”功能键，系统将统计场景中的产品并生成一张报价单。

单击右键，使用弹出的菜单对产品进行编辑，使用“输出到EXCEL”将报价单输出到Excel里，选择“启用宏”，进行必要的编辑后保存EXCEL表格。

选择整体菜单下报价及生产单目录下“柜体生产单”“物料单”命令输出相应表格，操作同上。

7．输出图纸单击“F8”功能键，输出平立面及趟门图纸8．渲染首先进行光能传递计算，一般要求误差小于1%，推荐计算3至5分钟，单击停止按钮完成，再进行光线跟踪计算，在对话框中设定“消锯齿点数”为5×5，单击确定开始。

如对效果满意，使用渲染菜单下拍照命令输出JPG图片，在对话框中输入保存的文件名，在对话框中“渲染方式”点选光线跟踪，在光线跟踪选项中确认“消锯齿点数”为5×5以上，单击确定即可输出效果图。

圓方室內設計系統v10第二期疑難解答1、圓方室內設計系統和ACAD2000/2002互不干擾的配置問題。

在ACAD2000/2002上安裝圓方室內設計系統，運行ACAD2000/2002的時候出來的卻是圓方室內設計系統的畫面（以前V8、V9也是這種情況，解決方法同樣），解決方法如下：（1）雙擊桌面上的ACAD2000/2002快捷方式，進入ACAD2000/2002中（介面這個時候還會是圓方的，暫時不用管它）；（2）在命令行輸入“config”，回車，會出來一個“選項”對話方塊，如圖007所示；（3）選擇“配置”，在對話方塊中選擇“未命名配置”，然後選擇右邊的“重命名”命令，會出來一個新的對話方塊，如圖008所示。

改一下名稱，比如acad2002，然後選擇“應用並關閉”；（4）現在退回到“選項對話方塊”，可以看到“未命名配置”已經改成了“acad2002”，如圖009所示。

我們再選擇“acad2002”，然後選擇右邊的“置爲當前”，點擊“確定”按鈕，此時ACAD2000/2002的功能表就會顯示出來，退出AutoCAD。

（5）在桌面ACAD2000/2002的快捷方式上單擊滑鼠右鍵，在出來的“屬性”對話方塊中選擇“快捷方式”，在下面的“目標”裏acad.exe（如果還有反引號，則在反引號的後面）後面加上“（空格）/p（空格）acad2002”，如圖010所示，然後選擇“確定”就可以了。

現在雙擊ACAD2000/2002的快捷方式就直接進入ACAD2000/2002的介面，雙擊圓方室內設計系統的快捷方式就直接進入圓方室內設計系統的介面了。

2、怎樣添加圓方的配置文件（重裝ACAD而不需要重裝圓方）。

一般情況下，重新安裝ACAD平台，就需要把圓方軟體重新安裝一次。

如果稍微熟悉ACAD的話，是不需要重裝圓方軟體的，只需要修改一些配置文件就可以了，操作方法如下：（1）先在桌面ACAD2000/2002的快捷方式上單擊滑鼠右鍵，把目標裏面的內容複製下來，然後在圓方CAD建模的快捷方式上單擊滑鼠右鍵，粘貼到目標裏面去，覆蓋以前的內容，如圖011所示，然後確定；（2）雙擊圓方CAD建模的快捷方式（出來的是ACAD介面，暫時不用管它），在命令行輸入“config”，回車，彈出“選項”對話方塊，選擇“配置”，點擊右邊的“添加到列表”，在彈出來的對話方塊中的配置名稱寫上“Mgx”，如圖012所示，然後點擊“應用並關閉”，再點擊右邊的“置爲當前”；（3）選擇“文件”，在下面的“支援文件搜索路徑”和“工作支援文件搜索路徑”分別添加上“*:\Mgx\Acad\System”和“*:\Mgx\Acad”，其中“*”爲圓方軟體所在分區的盤符（下同），如圖013所示；（4）往下，找到“功能表、幫助和其他檔案名稱”，打開下面的“功能表文件”，把以前的路徑修改爲“*:\Mgx\acad\System\room”，如圖014所示；（5）繼續往下，找到“樣板圖形文件位置”，把以前的路徑修改爲“*:\Mgx\Acad\System”，如圖015所示；（6）在最下面，打開“紋理貼圖搜索路徑”，添加上“*:\Mgx\VR\VRMAP”和“*:\Mgx\ACAD\ModelMap”，如圖016所示；（7）點擊“確定”，退出圓方，然後在圓方CAD建模的快捷方式上單擊滑鼠右鍵，在目標內容的後面添加上“（空格）/p（空格）Mgx”，如圖017所示，然後點擊“確定”；（8）雙擊運行圓方CAD建模，選擇圓方的樣板文件（具體方法請參看下一個問題），進入圓方。
