光刻机曝光机(Mask Aligner)

光刻机中的曝光技术与进展光刻技术是半导体制造过程中不可或缺的关键环节之一，它被广泛应用于集成电路、光学元件和显示器件等领域。

其中，曝光技术是光刻技术中最为核心且关键的一项技术。

本文将介绍光刻机中的曝光技术，并探讨该技术领域的最新进展。

在光刻机中，曝光技术是将光进行模式转移到光刻胶或光刻膜上的过程。

其关键是通过曝光光源投射合成的掩膜图案到芯片上。

曝光技术的核心是光源和掩膜，其质量和精度直接影响着芯片的性能和制造成本。

曝光光源是光刻技术中非常重要的组成部分。

目前，常用的曝光光源包括准分子激光器、放电激光器和脉冲激光器等。

随着半导体工艺的不断进步，曝光光源要求具备更高的功率和更短的脉冲宽度，以适应下一代微电子器件的制造需求。

此外，光源的能量稳定性和波长控制也是制造高质量芯片的关键要素。

掩膜是光刻技术中的另一个重要元素，其作用是将光源投射的模式转移到芯片表面。

随着制造工艺的进一步细化，掩膜图案的复杂度和分辨率要求也越来越高。

当前，传统的光刻技术已经无法满足高分辨率和复杂图案的要求，因此，新型的掩膜制造技术如电子束曝光技术和多光束干涉曝光技术逐渐崭露头角。

电子束曝光技术利用电子束作为曝光光源，通过电子枪发射出的电子束模式来制造掩膜。

相比传统的光刻技术，电子束曝光技术具有更高的分辨率和更精确的控制能力，可以实现更复杂的图案和更小的细节尺寸。

但是，电子束曝光技术的缺点是制造成本高昂和速度较慢，限制了其在实际生产中的应用。

多光束干涉曝光技术是一种结合了多束干涉原理的新型曝光技术。

它通过将光源进行分光束细分，再将分光束模式进行干涉并投射到掩膜上，从而实现高分辨率的曝光。

多光束干涉曝光技术具有高效和高分辨率的特点，可以在短时间内制造复杂的掩膜图案，因此受到了广泛关注。

随着技术的不断进步和成本的不断降低，多光束干涉曝光技术有望在未来的半导体制造过程中得到更广泛的应用。

除了光源和掩膜的技术进展外，光刻胶和光刻膜等材料也在不断演进和改进。

光刻机的结构光刻机是一种用于半导体制造的关键设备，它在芯片制造过程中扮演着重要的角色。

光刻机的结构可以分为以下几个部分。

一、光源系统光刻机的光源系统是指提供光源的部分，它通常由激光器和光学系统组成。

激光器是产生高功率、高稳定性的激光光源的关键部件，而光学系统则负责将激光束聚焦到光刻胶上，以实现图形的投影。

二、掩膜系统掩膜系统是光刻机中用于制作掩膜的部分。

掩膜是一种具有特定图形的透明介质，它被用来屏蔽激光束，使其只照射到光刻胶上的特定区域。

掩膜系统通常由掩膜台和对准系统组成，掩膜台用于固定掩膜，而对准系统则用于确保掩膜与光刻胶之间的对准精度。

三、光刻胶涂覆系统光刻胶涂覆系统用于将光刻胶均匀地涂覆到芯片表面。

光刻胶是一种感光材料，它可以在光的作用下发生化学变化，从而形成芯片上的图形。

光刻胶涂覆系统通常由涂覆机、旋涂机和烘烤机组成，涂覆机用于将光刻胶均匀地涂覆到芯片表面，旋涂机用于将多余的光刻胶旋掉，而烘烤机则用于加热光刻胶，加快其固化过程。

四、曝光系统曝光系统是光刻机的核心部分，它用于将掩膜上的图形投影到光刻胶上。

曝光系统通常由光学系统和运动系统组成，光学系统用于将掩膜上的图形聚焦到光刻胶上，而运动系统则用于控制光刻胶和掩膜之间的相对位置，以实现图形的精确投影。

五、显影系统显影系统用于去除未曝光的光刻胶。

显影是利用化学溶液将未曝光的光刻胶溶解掉的过程，从而形成芯片表面的图形。

显影系统通常由显影机和清洗机组成，显影机用于将芯片浸泡在显影溶液中，清洗机用于去除残留的显影溶液和光刻胶。

光刻机的结构如上所述，它的每个部分都起着关键的作用，只有各部分协同工作，才能实现精确的图形投影和高质量的芯片制造。

随着半导体技术的不断发展，光刻机的结构也在不断创新和改进，以满足制造更小、更快、更强大的芯片的需求。

光刻机的结构对于芯片制造的成功至关重要，因此在设计和制造过程中需要严格控制各个部分的精度和质量，以确保芯片的可靠性和稳定性。

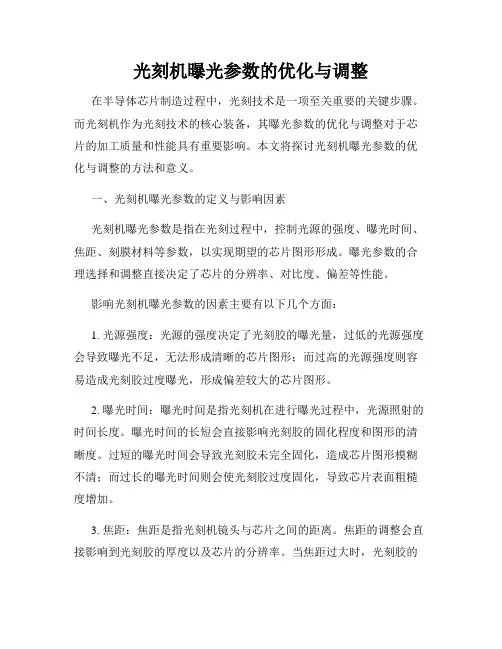

光刻机曝光参数的优化与调整在半导体芯片制造过程中，光刻技术是一项至关重要的关键步骤。

而光刻机作为光刻技术的核心装备，其曝光参数的优化与调整对于芯片的加工质量和性能具有重要影响。

本文将探讨光刻机曝光参数的优化与调整的方法和意义。

一、光刻机曝光参数的定义与影响因素光刻机曝光参数是指在光刻过程中，控制光源的强度、曝光时间、焦距、刻膜材料等参数，以实现期望的芯片图形形成。

曝光参数的合理选择和调整直接决定了芯片的分辨率、对比度、偏差等性能。

影响光刻机曝光参数的因素主要有以下几个方面：1. 光源强度：光源的强度决定了光刻胶的曝光量，过低的光源强度会导致曝光不足，无法形成清晰的芯片图形；而过高的光源强度则容易造成光刻胶过度曝光，形成偏差较大的芯片图形。

2. 曝光时间：曝光时间是指光刻机在进行曝光过程中，光源照射的时间长度。

曝光时间的长短会直接影响光刻胶的固化程度和图形的清晰度。

过短的曝光时间会导致光刻胶未完全固化，造成芯片图形模糊不清；而过长的曝光时间则会使光刻胶过度固化，导致芯片表面粗糙度增加。

3. 焦距：焦距是指光刻机镜头与芯片之间的距离。

焦距的调整会直接影响到光刻胶的厚度以及芯片的分辨率。

当焦距过大时，光刻胶的厚度会增加，而分辨率则会降低；相反，当焦距过小时，光刻胶的厚度会减小，分辨率会提高。

4. 刻膜材料：刻膜材料的选择和性能也会对光刻机的曝光参数产生影响。

不同的刻膜材料具有不同的吸光特性，从而对所需的光源强度和曝光时间产生影响。

二、光刻机曝光参数的优化方法为了获得最佳的光刻效果，光刻机曝光参数需要经过一系列的优化与调整。

以下是几种常见的优化方法：1. 曝光能量刻度：通过调整光源的强度，选择合适的曝光能量刻度，可以控制曝光量的大小。

根据芯片的要求和具体工艺流程，确定合适的曝光能量刻度可以实现最佳的曝光效果。

2. 曝光时间优化：曝光时间的优化通常是通过实验和观察来确定的。

首先，根据芯片设计要求和特性，初步确定一个曝光时间范围；然后，通过在实际加工中对不同曝光时间进行测试，观察芯片的图形清晰度和分辨率，逐步调整曝光时间，找到最佳的曝光时间。

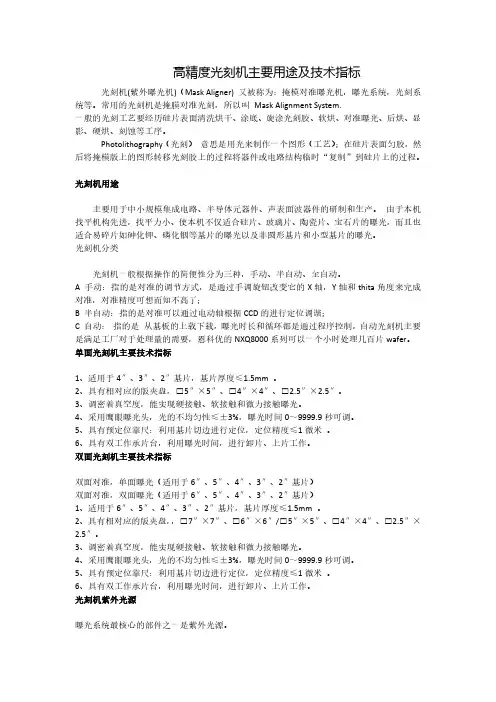

高精度光刻机主要用途及技术指标光刻机(紫外曝光机)（Mask Aligner)又被称为：掩模对准曝光机，曝光系统，光刻系统等。

常用的光刻机是掩膜对准光刻，所以叫Mask Alignment System.一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。

Photolithography（光刻）意思是用光来制作一个图形（工艺）；在硅片表面匀胶，然后将掩模版上的图形转移光刻胶上的过程将器件或电路结构临时“复制”到硅片上的过程。

光刻机用途主要用于中小规模集成电路、半导体元器件、声表面波器件的研制和生产。

由于本机找平机构先进，找平力小、使本机不仅适合硅片、玻璃片、陶瓷片、宝石片的曝光，而且也适合易碎片如砷化钾、磷化铟等基片的曝光以及非圆形基片和小型基片的曝光。

光刻机分类光刻机一般根据操作的简便性分为三种，手动、半自动、全自动。

A手动：指的是对准的调节方式，是通过手调旋钮改变它的X轴，Y轴和thita角度来完成对准，对准精度可想而知不高了；B半自动：指的是对准可以通过电动轴根据CCD的进行定位调谐；C自动：指的是从基板的上载下载，曝光时长和循环都是通过程序控制，自动光刻机主要是满足工厂对于处理量的需要，恩科优的NXQ8000系列可以一个小时处理几百片wafer。

单面光刻机主要技术指标1、适用于4″、3″、2″基片，基片厚度≤1.5mm。

2、具有相对应的版夹盘，□5″×5″、□4″×4″、□2.5″×2.5″。

3、调密着真空度，能实现硬接触、软接触和微力接触曝光。

4、采用鹰眼曝光头，光的不均匀性≤±3%，曝光时间0～9999.9秒可调。

5、具有预定位靠尺：利用基片切边进行定位，定位精度≤1微米。

6、具有双工作承片台，利用曝光时间，进行卸片、上片工作。

双面光刻机主要技术指标双面对准，单面曝光（适用于6″、5″、4″、3″、2″基片）双面对准，双面曝光（适用于6″、5″、4″、3″、2″基片）1、适用于6″、5″、4″、3″、2″基片，基片厚度≤1.5mm。

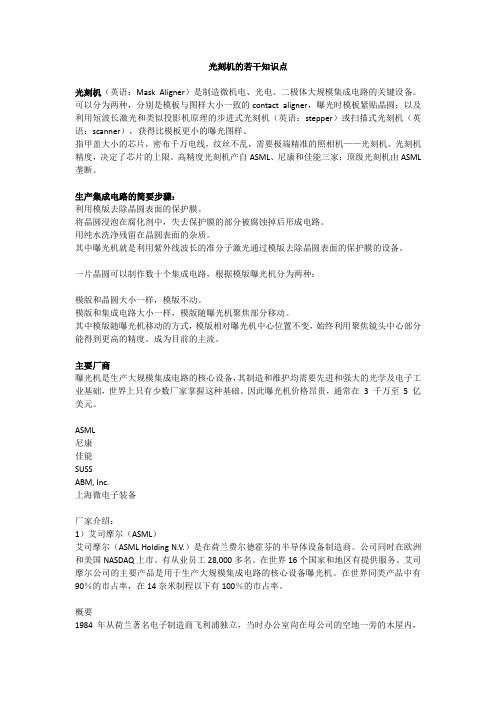

光刻机的若干知识点光刻机（英语：Mask Aligner）是制造微机电、光电、二极体大规模集成电路的关键设备。

可以分为两种，分别是模板与图样大小一致的contact aligner，曝光时模板紧贴晶圆；以及利用短波长激光和类似投影机原理的步进式光刻机（英语：stepper）或扫描式光刻机（英语：scanner），获得比模板更小的曝光图样。

指甲盖大小的芯片，密布千万电线，纹丝不乱，需要极端精准的照相机——光刻机。

光刻机精度，决定了芯片的上限。

高精度光刻机产自ASML、尼康和佳能三家；顶级光刻机由ASML 垄断。

生产集成电路的简要步骤：利用模版去除晶圆表面的保护膜。

将晶圆浸泡在腐化剂中，失去保护膜的部分被腐蚀掉后形成电路。

用纯水洗净残留在晶圆表面的杂质。

其中曝光机就是利用紫外线波长的准分子激光通过模版去除晶圆表面的保护膜的设备。

一片晶圆可以制作数十个集成电路，根据模版曝光机分为两种：模版和晶圆大小一样，模版不动。

模版和集成电路大小一样，模版随曝光机聚焦部分移动。

其中模版随曝光机移动的方式，模版相对曝光机中心位置不变，始终利用聚焦镜头中心部分能得到更高的精度。

成为目前的主流。

主要厂商曝光机是生产大规模集成电路的核心设备，其制造和维护均需要先进和强大的光学及电子工业基础，世界上只有少数厂家掌握这种基础。

因此曝光机价格昂贵，通常在3 千万至5 亿美元。

ASML尼康佳能SUSSABM, Inc.上海微电子装备厂家介绍：1）艾司摩尔（ASML）艾司摩尔（ASML Holding N.V.）是在荷兰费尔德霍芬的半导体设备制造商。

公司同时在欧洲和美国NASDAQ上市。

有从业员工28,000多名。

在世界16个国家和地区有提供服务。

艾司摩尔公司的主要产品是用于生产大规模集成电路的核心设备曝光机。

在世界同类产品中有90％的市占率，在14奈米制程以下有100％的市占率。

概要1984年从荷兰著名电子制造商飞利浦独立，当时办公室尙在母公司的空地一旁的木屋内，仅有百余人陆续加入，此后致力于当时正在发展的大规模集成电路设备的研究和制造市场。

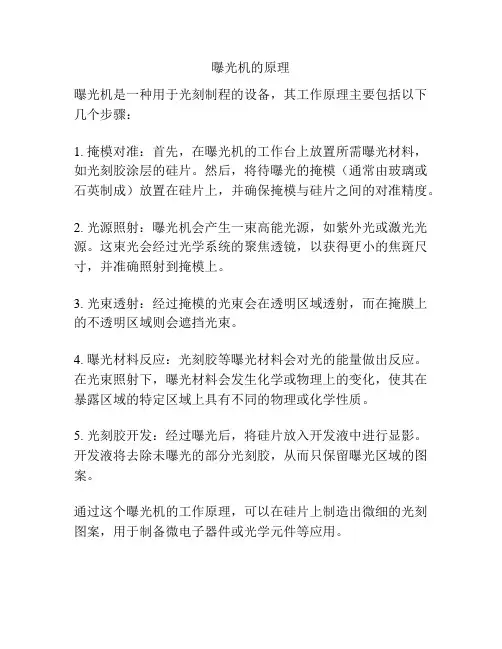

曝光机的原理
曝光机是一种用于光刻制程的设备，其工作原理主要包括以下几个步骤：
1. 掩模对准：首先，在曝光机的工作台上放置所需曝光材料，如光刻胶涂层的硅片。

然后，将待曝光的掩模（通常由玻璃或石英制成）放置在硅片上，并确保掩模与硅片之间的对准精度。

2. 光源照射：曝光机会产生一束高能光源，如紫外光或激光光源。

这束光会经过光学系统的聚焦透镜，以获得更小的焦斑尺寸，并准确照射到掩模上。

3. 光束透射：经过掩模的光束会在透明区域透射，而在掩膜上的不透明区域则会遮挡光束。

4. 曝光材料反应：光刻胶等曝光材料会对光的能量做出反应。

在光束照射下，曝光材料会发生化学或物理上的变化，使其在暴露区域的特定区域上具有不同的物理或化学性质。

5. 光刻胶开发：经过曝光后，将硅片放入开发液中进行显影。

开发液将去除未曝光的部分光刻胶，从而只保留曝光区域的图案。

通过这个曝光机的工作原理，可以在硅片上制造出微细的光刻图案，用于制备微电子器件或光学元件等应用。

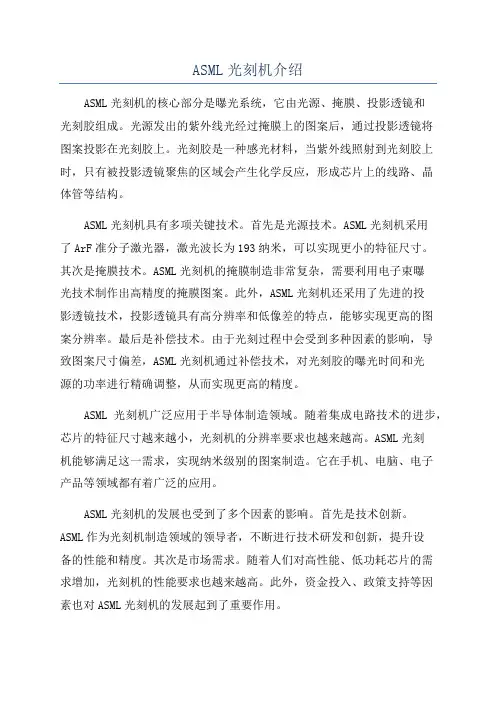

ASML光刻机介绍ASML光刻机的核心部分是曝光系统，它由光源、掩膜、投影透镜和光刻胶组成。

光源发出的紫外线光经过掩膜上的图案后，通过投影透镜将图案投影在光刻胶上。

光刻胶是一种感光材料，当紫外线照射到光刻胶上时，只有被投影透镜聚焦的区域会产生化学反应，形成芯片上的线路、晶体管等结构。

ASML光刻机具有多项关键技术。

首先是光源技术。

ASML光刻机采用了ArF准分子激光器，激光波长为193纳米，可以实现更小的特征尺寸。

其次是掩膜技术。

ASML光刻机的掩膜制造非常复杂，需要利用电子束曝光技术制作出高精度的掩膜图案。

此外，ASML光刻机还采用了先进的投影透镜技术，投影透镜具有高分辨率和低像差的特点，能够实现更高的图案分辨率。

最后是补偿技术。

由于光刻过程中会受到多种因素的影响，导致图案尺寸偏差，ASML光刻机通过补偿技术，对光刻胶的曝光时间和光源的功率进行精确调整，从而实现更高的精度。

ASML光刻机广泛应用于半导体制造领域。

随着集成电路技术的进步，芯片的特征尺寸越来越小，光刻机的分辨率要求也越来越高。

ASML光刻机能够满足这一需求，实现纳米级别的图案制造。

它在手机、电脑、电子产品等领域都有着广泛的应用。

ASML光刻机的发展也受到了多个因素的影响。

首先是技术创新。

ASML作为光刻机制造领域的领导者，不断进行技术研发和创新，提升设备的性能和精度。

其次是市场需求。

随着人们对高性能、低功耗芯片的需求增加，光刻机的性能要求也越来越高。

此外，资金投入、政策支持等因素也对ASML光刻机的发展起到了重要作用。

总之，ASML光刻机是一种先进、高精度的半导体制造设备，能够实现纳米级别的芯片制造。

它的核心技术包括光源技术、掩膜技术、投影透镜技术和补偿技术。

ASML光刻机在半导体制造领域有着广泛的应用，并且持续进行技术创新和发展，以满足市场需求。

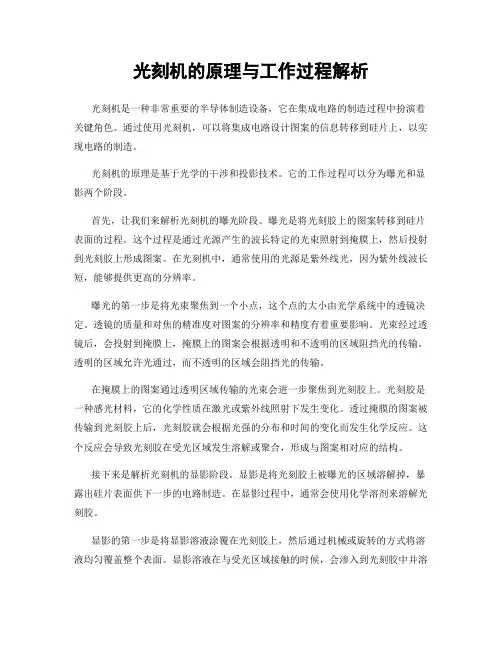

光刻机的原理与工作过程解析光刻机是一种非常重要的半导体制造设备，它在集成电路的制造过程中扮演着关键角色。

通过使用光刻机，可以将集成电路设计图案的信息转移到硅片上，以实现电路的制造。

光刻机的原理是基于光学的干涉和投影技术。

它的工作过程可以分为曝光和显影两个阶段。

首先，让我们来解析光刻机的曝光阶段。

曝光是将光刻胶上的图案转移到硅片表面的过程。

这个过程是通过光源产生的波长特定的光束照射到掩膜上，然后投射到光刻胶上形成图案。

在光刻机中，通常使用的光源是紫外线光，因为紫外线波长短，能够提供更高的分辨率。

曝光的第一步是将光束聚焦到一个小点，这个点的大小由光学系统中的透镜决定。

透镜的质量和对焦的精准度对图案的分辨率和精度有着重要影响。

光束经过透镜后，会投射到掩膜上，掩膜上的图案会根据透明和不透明的区域阻挡光的传输。

透明的区域允许光通过，而不透明的区域会阻挡光的传输。

在掩膜上的图案通过透明区域传输的光束会进一步聚焦到光刻胶上。

光刻胶是一种感光材料，它的化学性质在激光或紫外线照射下发生变化。

透过掩膜的图案被传输到光刻胶上后，光刻胶就会根据光强的分布和时间的变化而发生化学反应。

这个反应会导致光刻胶在受光区域发生溶解或聚合，形成与图案相对应的结构。

接下来是解析光刻机的显影阶段。

显影是将光刻胶上被曝光的区域溶解掉，暴露出硅片表面供下一步的电路制造。

在显影过程中，通常会使用化学溶剂来溶解光刻胶。

显影的第一步是将显影溶液涂覆在光刻胶上，然后通过机械或旋转的方式将溶液均匀覆盖整个表面。

显影溶液在与受光区域接触的时候，会渗入到光刻胶中并溶解掉已经被曝光的部分。

这样，只有受光区域的光刻胶会被溶解掉，其他未受光部分的光刻胶仍然保留在硅片上。

显影的最后一步是将硅片进行清洗，以去除残留的光刻胶和显影溶液。

清洗的过程通常使用化学溶剂或高压喷水来实现。

经过清洗后，硅片上就会暴露出已经曝光的结构，供后续的电路制造步骤使用。

综上所述，光刻机的原理和工作过程是利用光学干涉和投影技术，将掩膜上的图案转移到光刻胶上，并通过显影将未受光区域的光刻胶去除，以形成与图案相对应的结构。

光刻机详解作为光刻工艺中最重要设备之一，光刻机一次次革命性的突破，使大模集成电路制造技术飞速向前发展。

了解提高光刻机性能的关键技术以及了解下一代光刻技术的发展情况是十分重要的。

光刻机光刻机（Mask Aligner) 又名：掩模对准曝光机，曝光系统，光刻系统等。

光刻（Photolithography）意思是用光来制作一个图形（工艺）；在硅片表面匀胶，然后将掩模版上的图形转移光刻胶上的过程将器件或电路结构临时“复制”到硅片上的过程。

一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀等工序。

光刻机是集成电路芯片制造的关键核心设备。

光刻机是微电子装备的龙头，技术难度最高，单台成本最大。

光刻机发展路线图光刻机三巨头荷兰的ASML，日本的Nikon，Canon光刻机重要评价指标支持基片的尺寸范围，分辨率、对准精度、曝光方式、光源波长、光强均匀性、生产效率等。

分辨率是对光刻工艺加工可以达到的最细线条精度的一种描述方式。

光刻的分辨率受受光源衍射的限制,所以与光源、光刻系统、光刻胶和工艺等各方面的限制。

对准精度是在多层曝光时层间图案的定位精度。

曝光方式分为接触接近式、投影式和直写式。

曝光光源波长分为紫外、深紫外和极紫外区域，光源有汞灯，准分子激光器等。

光刻机的结构整机光刻机包含曝光系统(照明系统和投影物镜) 工件台掩模台系统自动对准系统调焦调平测量系统掩模传输系统硅片传输系统环境控制系统整机框架及减振系统整机控制系统整机软件系统光刻机整体结构•光刻机整体结构光刻技术的基本原理和工艺光刻工艺通过曝光的方法将掩模上的图形转移到涂覆于硅片表面的光刻胶上，然后通过显影、刻蚀等工艺将图形转移到硅片上。

1、涂胶要制备光刻图形，首先就得在芯片表面制备一层均匀的光刻胶。

在涂胶之前，对芯片表面进行清洗和干燥是必不可少的。

目前涂胶的主要方法有：甩胶、喷胶和气相沉积，但应用最广泛的还是甩胶。

光刻机的操作要点与曝光参数设置光刻机是半导体工业中非常重要的设备，用于制造集成电路和其他微纳加工的关键工具。

光刻机的操作要点和曝光参数设置对于保证半导体芯片的质量和生产效率起着至关重要的作用。

在这篇文章中，我们将探讨光刻机的操作要点和曝光参数设置的一些关键因素。

首先，我们来谈谈光刻机的操作要点。

光刻机的操作要点涉及到准备工作、光刻胶的涂覆、曝光和后期处理等多个方面。

首先是准备工作。

在使用光刻机前，需要确保设备的干净和稳定性。

检查光刻机的光学系统、机械系统和液体系统是否正常，确保设备可以正常工作。

此外，还需要准备好光刻胶和掩膜，确保其质量符合要求。

接下来是光刻胶的涂覆。

光刻胶的涂覆质量直接影响到曝光的效果和芯片的质量。

在涂覆光刻胶之前，需要先将基片进行表面清洁处理，保证其表面的平整和清洁。

然后，将光刻胶按照正确的比例混合均匀，并使用涂胶机将其均匀涂覆在基片上。

在涂覆过程中，要注意涂胶的均匀性和厚度的控制，以确保光刻胶可以正确地覆盖在基片表面。

接下来是曝光。

曝光是光刻过程中最关键的一步。

光刻时需要使用掩膜对基片进行遮挡，然后通过照射光源对光刻胶进行曝光。

曝光的参数设置会直接影响到芯片的图案分辨率和对位精度。

在设置曝光参数时，需要考虑光刻胶的厚度、光刻胶的感光特性和曝光源的功率等因素。

曝光的参数设置包括曝光时间、光强、曝光模式等。

曝光时间是指在曝光过程中需要保持光刻胶接受光的时间，一般由光刻胶的特性及要实现的图案决定。

对于不同厚度的光刻胶，需要适当调整曝光时间，以保证曝光充分。

光强是指光源照射到光刻胶表面的光线强度，光强的选择也会影响到曝光结果。

曝光模式包括连续曝光和间断曝光两种，不同的曝光模式也会对芯片的图案质量产生影响。

最后是后期处理。

曝光后，还需要对光刻胶进行显影、固化和除胶等处理。

显影是将曝光后的光刻胶进行溶解，将图案暴露出来。

固化是使用热、化学或紫外光等方式来增强光刻胶的机械强度和化学稳定性。
