电磁制动器使用寿命—天机传动
电磁制动器又称电磁联轴节，它是利用表面摩擦和电磁感应在两个作旋转运动的物体之间传递转矩的执行电器。

由于它能够从远方控制，需要的控制能量小。

动作迅速，结构简单，因而广泛地用于机床的自动控制中。

常用的电磁制动器有摩擦片式电磁制动器、粉末式电磁制动器和转差式电磁制动器等三种。

电磁制动器使用寿命
电磁制动器被广泛应用在冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时(防险)制动等场合。

应用使
天机传动天机传动
机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

制动器上所用摩擦材料(制动件)的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。

电磁制动器使用寿命
电磁制动器使机械运转部件停止或减速所必须施加的阻力矩称
为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。

由天机传动提供。

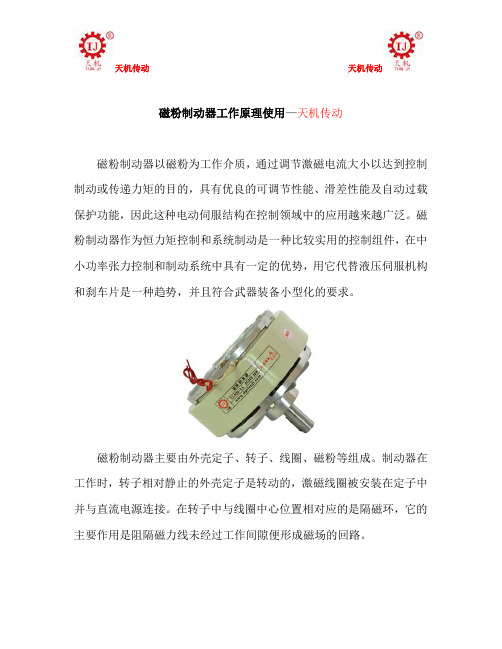

磁粉制动器工作原理使用—天机传动磁粉制动器以磁粉为工作介质，通过调节激磁电流大小以达到控制制动或传递力矩的目的，具有优良的可调节性能、滑差性能及自动过载保护功能，因此这种电动伺服结构在控制领域中的应用越来越广泛。

磁粉制动器作为恒力矩控制和系统制动是一种比较实用的控制组件，在中小功率张力控制和制动系统中具有一定的优势，用它代替液压伺服机构和刹车片是一种趋势，并且符合武器装备小型化的要求。

磁粉制动器主要由外壳定子、转子、线圈、磁粉等组成。

制动器在工作时，转子相对静止的外壳定子是转动的，激磁线圈被安装在定子中并与直流电源连接。

在转子中与线圈中心位置相对应的是隔磁环，它的主要作用是阻隔磁力线未经过工作间隙便形成磁场的回路。

磁粉制动器的工作机理主要是，当电流通过激磁线圈、建立磁场时，磁粉在工作间隙中形成很多小的磁粉链，在磁场的作用下，磁粉链按线圈的径向均匀分布。

在制动器转子相对定子转动时，磁粉制动器工作。

磁粉链是不断地形成与断裂的，但总有一定数量的磁粉链传递着作用力，这些磁粉链中被磁化的磁粉在垂直于两个极面的法向方向，相邻的磁粉粒子互相挤压，使磁粉链的两端受到垂直于两个极面的法向压紧力，当制动器转子相对定子转动时，这些磁粉链就会被向相反的方向拉扯，造成了磁粉间因相对运动或有相对运动的趋势而产生摩擦力，从而产生制动力矩。

在定位系统中，通过控制磁粉制动器的激磁电流从而控制其滑差力矩大小并进而控制放索力矩，并最终实现控制放索长度。

在该系统中使用磁粉制动器时，发现在相同激磁电流的作用下，磁粉制动器的滑差力矩离散性很大，导致最终静力矩误差也很大。

通过对该批磁粉制动器解剖，对其零件和磁粉进行检测发现，该磁粉制动器磁粉工作间隙误差较大，且磁粉粒径一致性较差。

因此，初步判定产生误差主要与磁粉制动器中的磁粉性能不稳和定子与转子之间磁粉工作间隙均匀性较差有关。

由天机传动提供。

磁粉制动器说明书—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。

其具有激磁电流和传递转矩基本成线性关系的特点。

在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。

是一种多用途、性能优越的自动控制元件。

现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

磁粉制动器和磁粉离合器经常配对使用。

单轴磁粉制动器用途：
1、高速应答用；
2、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止；
3、连续滑动、张力控制用；
4、模拟负载用；
5、转矩限制器用；
6、定位停止用；
7、动力吸收用。

由天机传动提供。

DWS40电磁涡流刹车使用说明书上海申通石油机械厂有限公司一、性能及说明DWS40型涡流刹车用作钻深为4000米的海洋或陆地钻机的辅助刹车，既可绞车成套供应，也可为矿场已经使用的钻机配套作为单独部件供应。

１、技术规范最大扭矩 60000N.m钻井深度 4000m作用原理感应涡流制动线圈个数 4每个线圈额定电阻（20°C时） 5.39Ω线圈绝缘等级H级励磁功率 12KW励磁电流（两串两并时）40A需用冷却水量285L/min最大出水温度（当进水温度42°C时） 72°C重量 6500kg二、结构电磁涡流刹车由刹车主体、可控硅整流装置及司钻开关等三部分组成。

1、刹车主体它由两个基本部分组成，如图一所示。

其一为静止部分，称为定子；其二为转动部分，称为转子。

在定子与转子之间有一定的气隙，称为工作气隙，电磁涡流刹车的刹车主体采用外电枢结构的型式，也就是说，其转子在定子外面旋转。

刹车的定子由磁极和激磁线圈构成。

磁极是磁路的一部分，采用电工钢制成，这种材料的导磁系数高，矫顽力小，以满足下钻时有用制动扭矩大，而起空吊卡时无用制动扭矩小的要求。

激磁线圈是刹车的电路部分，工作时通以直流电流，它固定于磁极上，与磁极组成一个整体成为定子。

刹车在运行时要产生大量的热量，因此激磁线圈采用了耐高温的电磁线与相应的绝缘材料，以保证线圈在高温下仍具有良好的绝缘性能。

图一电磁涡流刹车结构示意图1. 端盖2. 转子3. 机座4. 定子5. 激磁线圈6.上呼吸器7.下呼吸器刹车的转子通过齿式离合器与绞车滚筒轴相联，由绞车滚筒驱动，与滚筒同速旋转。

转子既是磁路的一部分，又是电路的一部分，采用电工钢制成。

它和定子磁极、工作气隙构成刹车的完整磁路。

2．可控硅整流装置：它由整流变压器和可控硅半控桥式整流电路组成。

用以将钻机交流发电机或交流电网供给的交流电压变成可调直流电压，给激磁线圈通以可调直流电流。

考虑到使用电磁涡流刹车进行下钻作业时，其下钻速度的调整精度、调节系统的稳定性以及过渡过程动态品质方面的指标都要求不高，因此采用比较简单的闭环调节系统即可满足钻井工艺的要求。

磁粉离合器使用说明书—天机传动磁粉离合器与磁粉制动器应用于收卷和放卷中连续滑动使用时，磁粉的寿命会因使用条件以及相对滑动速度等情况而变化，比如磁粉制动器与磁粉离合器的表面温度过高、负载过重、受潮、油水分侵入内部等情况。

但通常在容许连续滑差功率下使用时，在额定电流下降低扭矩时的磁粉制动离合器的磁粉寿命约能达到5000到8000小时左右。

在额定扭矩下使用时，由于磁粉制动器与磁粉离合器可以连续滑动使用，因而可以廷长使用寿命。

另外，就算是相同的滑差功率，当滑动转速以及相对转速持续为较高状态情况下，则对磁粉的寿命时间有缩短的倾向，因此建议请尽量设定较小的相对转速。

一般而言相对于容许连续滑差功率，如果能在较为良好的条件下使用，也可以廷长磁粉的使用寿命。

在50%容许连续滑差功率条件下进行使用时，磁粉离合器的磁粉使用寿命就会相对达到约2倍以上。

型號TJ-POC-B0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m）6122550100200400电流（A）0.9 1.0 2.0 2.3 2.5 2.5 3.0允许转速（r/min）1500150015001500150010001000功率（W）701502303606008601300外形尺寸D140152186220290336398L110126122155177197239法兰盘联结尺寸D1(g7)60657090110130135 D2758085105130150160 L13333445 L2891012141515 d1*深度M5*8M6*9M6*10M6*12M10*14M10*15M12*15空心轴联结尺寸d(H7)16202530354550 b(F8)5688101414 L344495164778391 L43344897止口支撑尺寸D3(g7)8590100120150170180 D4100105115140180190210 L513141517202123 L624292636414243d2*深度M5*10M6*12M6*12M6*14M10*15M10*16M12*19由天机传动提供。

天机传动天机传动电磁制动器选型—天机传动使用电磁制动器的时候，应当要考虑适合环境、使用目的的形状以及尺寸等要素。

尤其是摩擦式的电磁制动器，由于可以瞬间集约后发挥其性能。

虽然有它方便的一面，但如果考虑或者是选择不周则会导致电磁离合器和电磁制动器的功能、性能消失下降。

反而会引起多方面的故障。

建议广大用户在选择电磁制动时。

1、负载的性质，如负载转矩、负载电枢惯量。

负载变动、所用旋转速度等。

2、使用目的，也就是对电磁制动器的功能要求。

如连结、切离、制动、停止、保持、变速、正反旋转、高频度运转、定位、分度、微动等功能。

天机传动天机传动3、驱动侧的状态，如电机（三相、单相、交流、直流）、引擎、液压以及空压等。

4、对性能方面或者特长方面的要求，如扭矩、响应性能、操作频率、使用寿命、操控精度、工作量等。

电磁制动器选型TJ-B：型號TJ-B0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 靜摩擦轉矩[Kgm] 5.5 11 22 45 90 175 350 動摩擦轉矩[Kgm] 5 10 20 40 80 160 320 功率（W）[DC24] 11 15 20 25 35 45 60 A1 63 80 100 125 160 200 250A2 46 60 76 95 120 158 210A3 34.5 41.8 52 62 80 99.5 125C1 80 100 125 150 190 230 290C2 72 90 112 137 175 215 270C3 35 42 52 62 80 100 125天机传动天机传动V1 3-3.1 3-4.1 3-5.1 3-6.1 3-8.1 3-10.2 4-12.2 V2 3-6.3 3-8 3-12 3-13 3-15 3-17.3 4-23 V3 3-6 3-6 3-7.5 3-9.8 3-13 3-18 4-20.8 Y 5 6 7 7 9.5 9.5 11.5 H 18 20 22 24 26 30 35 J 3.5 4.3 5 5.5 6 7 8K 2 2.5 3 3.5 4 5 6L 22.05 24.8 27.9 31.3 35.5 42.2 48.6 P 7.5 9.5 8.9 9 9.5 10.5 15.5 X 1.5 1.4 1.7 2 2.5 5.7 6.4 Z 6-60 °6-60 °6-60 °6-60 °6-60 °6-60 °8-45°a 0.2 ±0.050.2 ±0.050.2 ±0.050.3﹢0.05﹣0.10.3﹢0.05﹣0.10.5﹢0﹣0.20.5﹢0﹣0.2重量 (kg)0.28 0.5 0.91 1.68 3.15 5.9 10.5 保護素子470KD07 GD80KD10 GD80KD14由天机传动提供。

电磁式制动器——天机传动
品牌：台湾天机牌
类型：干式单牌电磁式制动器 DC24V
型号：TJ-B型 6Nm~400Nm
包装：纸箱包装
用途：制动、高频运转、寸动定位
产品说为了保证干式单片电磁式制动器不间断的运行，必须要经常对其进行日常维护和保养：
1、经常在电磁式制动器的可动部分添加润滑剂。

2、定期检查衔铁行程的长度。

因为在制动器的运行过程中，由于剖动面的磨损，衔铁的行程长度将增大。

当衔铁行程长度达不到正常值时，必须进行调整，以恢复制动面与转盘之间的最小间隙。

如果衔铁行程长度增大到正常值以上，就可能大大降低吸力。

3、如果更换了磨损的制动面，应重新适当调整制动面与转盘之间的最小间隙。

4、经常检查螺栓的紧固程度，特别要拧紧电磁铁的螺栓、电磁铁与外壳的螺栓、磁轭的螺栓、电磁铁线圈的螺栓和接线螺栓。

5、定期检查可动部件的机械磨损情况，并清除电磁铁零件表面的灰尘、花毛和污垢。

与电磁式制动器系列同类产品电磁式离合器系列的维护与保养方法也可采用以上几点。

由天机传动提供。

天机传动天机传动电磁制动器离合器—天机传动电磁制动器离合器是一种依靠电磁系统产生的电磁吸力，使衔铁对外做功的一种电动装置。

由于装卸方便、应答性能好、可靠性高、绿色环保等特点，电磁制动器离合器广泛用于工程机械。

电磁离合器及电磁制动安装前必须清洗干净，去除防锈脂及杂物。

电磁离合器及电磁制动器离合器可同轴安装，也可以分轴安装，轴向必须固定，主动部分与从动部分均不允许有轴向窜动，分轴安装时，主动部分与从动部分轴之间同轴度应不大于0.lmm。

电磁制动器离合器主要与系列电机配套。

广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。

使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

天机传动天机传动电磁制动器离合器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。

摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。

型號TJ-B10.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 靜摩擦轉矩 5.5 11 22 45 90 175 350動摩擦轉矩 5 10 20 40 80 160 320功率（W）[DC24] 11 15 20 25 35 45 60A 63 80 100 125 160 200 250C1 80 100 125 150 190 230 290C2 72 90 112 137 175 215 270C3 35 42 52 62 80 100 125D 12 15 15 20 20 25 25 30 30 40 40 50 50 60E 27.5 31 41 49 65 83 105H 18 20 22 24 26 30 35.1J 3.5 4.3 5 5.5 6 7 8K 2 2.5 3 3.5 4 5 6L 25.55 28.8 32.9 37.3 42.5 50.5 59.6M 15 20 25 30 38 45 54P 7.5 9.5 8.9 9 11.5 9.5 15.5Y 5 6 7 7 9.5 9.5 11.5m 2-M4 2-M5 2-M5 2-M6 2-M8 2-M8 2-M10天机传动天机传动a 0.2 ±0.050.2 ±0.050.2 ±0.050.3﹢0.05﹣0.10.3﹢0.05﹣0.10.5﹢0﹣0.20.5﹢0﹣0.2軸孔尺寸b4 5 5 5 5 7 7 7 7 10 10 12 12 15 t 1.8 2.3 2.3 2.3 2.3 3.3 3.3 3.3 3.3 3.8 3.8 3.8 3.8 5 重量 (kg)0.32 0.58 1.07 1.97 3.45 7.1 12.2 保護素子470KD07 GD80KD10 GD80KD14电磁制动器离合器是现代工业中一种理想的自动化执行元件，在机械传动系统中主要起传递动力和控制运动等作用。
