电磁机构中电磁铁动态吸力特性的测定

电磁式电器的工作原理电磁式电器在电气控制电路中应用最为普遍。

各类电磁式电器在工作原理和构造上基本相同。

其主要由电磁机构、触点系统和灭弧装置三部分组成。

1.电磁机构电磁机构是电磁式电器的感测部分。

电磁机构的主要作用是将电磁能转换成机械能，并带动触头动作，从而完成电路的接通或分断。

(1)电磁机构的结构电磁机构通常采用电磁铁的形式，由吸引线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。

其作用原理是，当吸引线圈中有工作电流通过时，产生电磁吸力，电磁吸力克服弹簧的反作用力，将衔铁吸向铁心，使衔铁与铁心接触，吸合过程由连接结构带动相应的触头动作。

电磁机构分类如下：1)按衔铁的运动方式分类。

①衔铁绕棱角转动：如图1-5a所示，衔铁绕铁轭的棱角转动，磨损较小。

铁心一般用整块电工软铁制成，适用于直流接触器和继电器。

②衔铁绕轴转动：如图1-5b所示，衔铁绕轴转动，铁心一般用硅钢片叠成，适用于较大容量的交流接触器。

③衔铁直线运动：如图1-5c所示，衔铁做直线运动，较多用于中小容量的交流接触器和继电器中。

图1-5 常用电磁机构的结构示意图1—铁心 2—线圈 3—衔铁2)按磁系统形状分类。

电磁机构可分为U形（见图1-5a）和E 形（见图1-5b、c）。

3)按线圈的连接方式分类。

可分为并联（电压线圈，匝数多、导线细）和串联（电流线圈，匝数少、导线粗）。

4)按线圈电流的种类分类。

其可分为直流线圈和交流线圈两种。

对于交流电磁线圈，为了减小因涡流造成的能量损失和温升，铁心和衔铁用硅钢片叠成。

由于其铁心存在磁滞和涡流损耗，线圈和铁心都发热。

因此交流电磁机构的吸引线圈设有骨架，使铁心与线圈隔离，并将线圈制成短而粗的“矮胖”形，这样有利于铁心和线圈的散热。

对于直流电磁线圈，铁心和衔铁可以用整块电工软铁制成。

因其铁心不发热，只有线圈发热，所以直流电磁机构的吸引线圈做成细而长的“瘦高”形，且不设线圈骨架，使线圈与铁心直接接触，易于散热。

(2)吸力特性与反力特性电磁机构的工作情况常用吸力特性与反力特性来表征。

软磁材料测量measurement of soft magnetic material反映软磁材料磁特性的各种磁学参量的测量，是磁学量测量的内容之一。

软磁材料一般指矫顽力Hc≤1000A/m的磁性材料，主要有低碳钢、硅钢片、铁镍合金、一些铁氧体材料等。

软磁材料的各种磁性能决定了由该材料制成的磁性器件或装置的技术特性，因此，软磁材料测量在磁学量测量中占有重要位置。

表征软磁材料的磁特性有各种曲线，可按工业应用要求来选择。

这些曲线主要是：工作在直流磁场下的静态磁特性曲线和反映磁滞效应的静态磁特性回线；工作在变化磁场（包括周期性交变磁场，脉冲磁场和交、直流叠加磁场等）之下、包括涡流效应在内的动态磁特性曲线和动态磁特性回线等。

这些磁特性曲线的横坐标是加在被测材料上的磁场强度H，纵坐标是材料中的磁通密度B。

这种表示方式使这些曲线只反映材料的性质,与材料的形状、尺寸无关。

此外，软磁材料的动态磁特性还包括复数磁导率和铁损。

(1)静态磁特性测量测量材料的静态磁特性曲线和磁特性回线，主要测量方法有冲击法和积分法两种。

①冲击法：用以测量静态磁特性曲线，测量线路见图1。

材料试样制成镯环形，并绕以磁化线圈和测量线圈。

前者通过换向开关、电流表和调节电流的可变电阻接到直流电源上；后者接到冲击检流计上（见检流计）。

开始测量时，通过电流表将磁化线圈中的电流调到某一数值，由电流表的读数、磁化线圈的匝数，以及材料试样的磁路几何参数，可计算出磁场强度H值。

然后，利用换向开关、快速改变磁化线圈中的电流方向，使材料试样中的磁通密度的方向突然改变，于是在测量线圈中感应出脉冲电动势e，e使脉冲电流流过冲击检流计。

检流计的最大冲掷与此脉冲电流所含的电量Q，也就是磁通的变化（△φ）成比例。

△φ在数值上等于材料试样中磁通的两倍。

由冲击检流计的读数和冲击常数（韦伯/格），以及材料试样的等效截面，可计算出相应的磁通密度B值。

改变磁化电流，可测出静态磁特性曲线所需的所有数据。

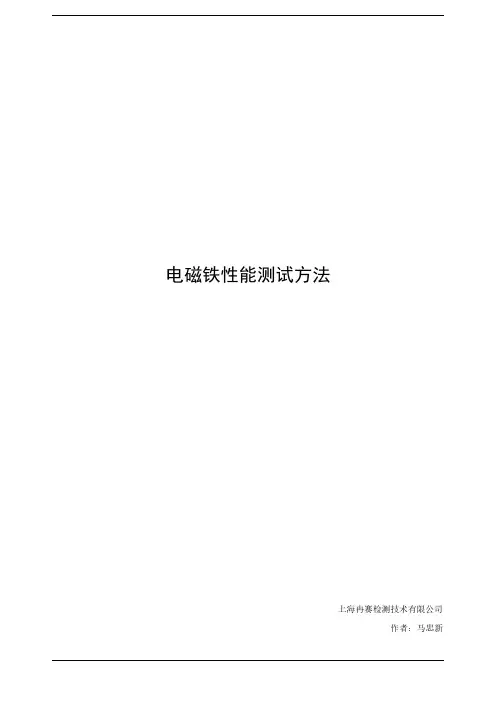

电磁铁性能测试方法
上海冉赛检测技术有限公司
作者：马忠新
介绍
电磁铁测试系统以进口测控卡、放大器为核心测控元件，伺服电机为动力源，实现了电磁铁恒定电流下力-位移测试、三角波电流下力-电流曲线测试，软件自动分析计算滞环（分析点可设置），实现了恒速位移控制、传感器标定、力-位移测试、力-电流测试、滞环分析计算、报表打印等功能。

同时放大器颤振频率、起始于峰值电流、通讯码率等参数可调，极大的丰富了系统功能。

测量系统
力-位移测试
设定电磁铁工作电流、移动速度、电磁铁行程，系统采用自动方式寻找与电磁铁的接触位置，接触后开始试验，测量力-位移曲线，自动记录、显示、分析数据。

力-电流测试
设定电磁特起始电流、峰值电流、电流持续时间、测试位置，系统自动到达指定位置后开始试验，记录力-电流曲线，分析数据。

软件界面
移动横梁界面
力-位移滞环曲线
报表打印
机械部分采用伺服电机作为动力输入，通过伺服电机、减速器传动，采用进口器件，机械间隙小，结构小巧，外置控制器，连接可靠。

采用计算机有限元分析方法，对高频测试下的结构进行了分析优化，避免了测试共振、强度不足等问题，稳定可靠。

规格参数
采样率：10-100kHz可调
力：量程500-5000N 精度0.5% 位移：量程500mm 精度0.5% 输出电流：0-3000mA
颤振频率：可调
死区电流：可调
电源：AC220V
放大器协议：RS232。

关于电磁继电器静态吸反力特性测试的研究【摘要】电磁继电器的静态吸反力是维系电磁继电器得以稳定运作的一个关键特性。

但长期以来静态吸反力特性测试一直都是一个难点，几种传统的测试方法都有一定缺陷。

基于此，为有效开展静态吸反力特性测试，本次研究就利用悬臂梁式应变片传感器作为测定静态吸反力特性的装置，由此设计了一套测试方法，直接从力特性的角度入手开展测试，克服以往间接测试方法的弊端，并通过实际应用验证了这种测试方式可行有效，希望能为相关领域工作者提供一定参考。

【关键词】电磁继电器；静态吸反力；力特性；测试电磁继电器静态吸反力就是驱动衔铁运动的电磁吸力以及机械负载产生的反作用力，电磁继电器的运作就是基于这两种力的配合，因此为评估电磁继电器的运行情况就需要测定吸反力特性。

传统的测试方法有弹簧秤法、克力计法、弹簧拉力法等[1]，但是这些方法都存在一定的弊端，基于此，以下就提出一种基于悬臂梁式应变片传感器的静态吸反力特性测试方法，首先论述了测试方案的具体构成和测试原理，在此基础上，结合实践应用验证这种测试方案的实际效果，具体如下。

1.电磁继电器静态吸反力特性的传统测试方法对于电磁继电器静态吸反力特性的传统测试方法主要有弹簧秤法、克力计法、弹簧拉力法等，但这些方法都存在一定问题，以下就是这些方法的基本操作及其存在的不足。

1.1弹簧秤法这种方法就是利用弹簧秤，将其钩到被测部件上直接抻拉到达一定的状态，记录被测力的数据。

这是一种非常简单易行的测试方法，可以用来测试继电器、断路器等设施的触头压力，但这种测试方法的精度不是很高。

1.2弹簧压缩法这是检测就是对弹簧的拉伸或是压缩长度进行测量，由此评估继电器触头压力，以及继电器中弹簧产生反作用力[2]。

这种方式的测量原理和弹簧秤法类似，但是也存在同样的问题，就是测量精度不高，而且有的继电器也没有应用弹簧，并不是利用弹簧形成反作用力，显然这种方式无法适用于这类继电器的测试，适用范围比较有限。

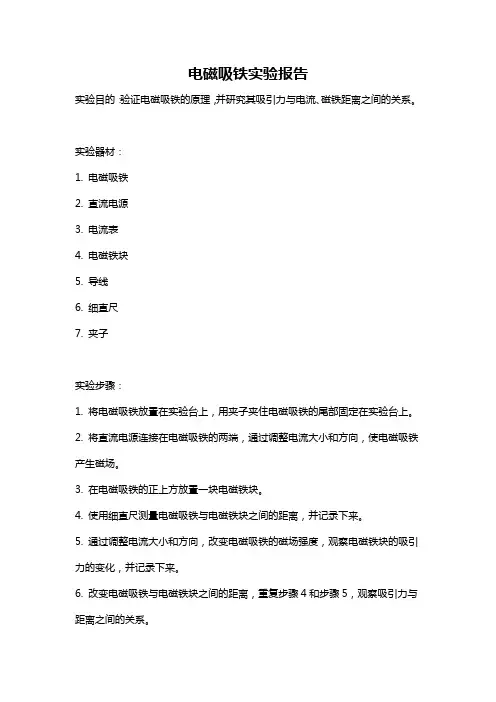

电磁吸铁实验报告
实验目的：验证电磁吸铁的原理，并研究其吸引力与电流、磁铁距离之间的关系。

实验器材：
1. 电磁吸铁
2. 直流电源
3. 电流表
4. 电磁铁块
5. 导线
6. 细直尺
7. 夹子
实验步骤：
1. 将电磁吸铁放置在实验台上，用夹子夹住电磁吸铁的尾部固定在实验台上。

2. 将直流电源连接在电磁吸铁的两端，通过调整电流大小和方向，使电磁吸铁产生磁场。

3. 在电磁吸铁的正上方放置一块电磁铁块。

4. 使用细直尺测量电磁吸铁与电磁铁块之间的距离，并记录下来。

5. 通过调整电流大小和方向，改变电磁吸铁的磁场强度，观察电磁铁块的吸引力的变化，并记录下来。

6. 改变电磁吸铁与电磁铁块之间的距离，重复步骤4和步骤5，观察吸引力与距离之间的关系。

实验结果与数据处理：
根据实验步骤所得到的数据，可以绘制吸引力与电流、吸引力与距离之间的关系图。

根据图像的变化，可以得到一些结论。

讨论与结论：
根据实验结果可以发现，电磁吸铁的吸引力与电流大小成正比，在电流增大时，吸引力也增大。

这是因为电流通过导线产生磁场，磁场强度增大会增加电磁吸铁的吸引力。

另外，实验结果还表明，电磁吸铁的吸引力与吸铁距离的平方成反比。

当吸铁距离增大时，吸引力减小。

这是因为磁场的强度随着距离的增加而减小，结果导致吸引力减小。

结论：
通过本次实验，我们验证了电磁吸铁的原理，并研究了吸引力与电流、吸铁距离之间的关系。

实验结果表明电磁吸铁的吸引力与电流大小和吸铁距离的平方成相关性，这些结果对于电磁吸铁的应用具有重要的意义。

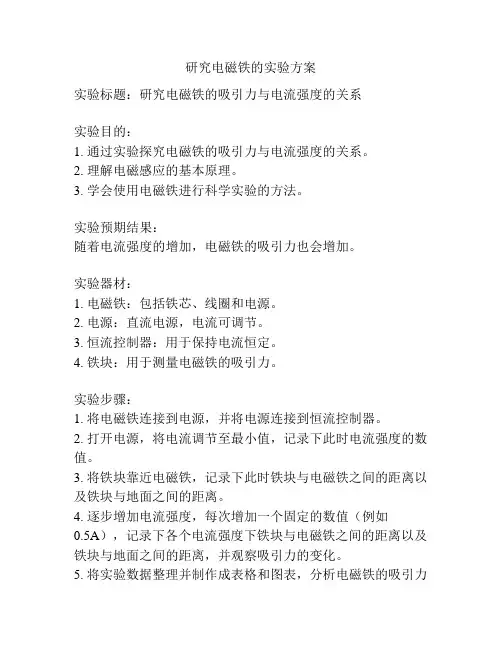

研究电磁铁的实验方案实验标题：研究电磁铁的吸引力与电流强度的关系实验目的：1. 通过实验探究电磁铁的吸引力与电流强度的关系。

2. 理解电磁感应的基本原理。

3. 学会使用电磁铁进行科学实验的方法。

实验预期结果：随着电流强度的增加，电磁铁的吸引力也会增加。

实验器材：1. 电磁铁：包括铁芯、线圈和电源。

2. 电源：直流电源，电流可调节。

3. 恒流控制器：用于保持电流恒定。

4. 铁块：用于测量电磁铁的吸引力。

实验步骤：1. 将电磁铁连接到电源，并将电源连接到恒流控制器。

2. 打开电源，将电流调节至最小值，记录下此时电流强度的数值。

3. 将铁块靠近电磁铁，记录下此时铁块与电磁铁之间的距离以及铁块与地面之间的距离。

4. 逐步增加电流强度，每次增加一个固定的数值（例如0.5A），记录下各个电流强度下铁块与电磁铁之间的距离以及铁块与地面之间的距离，并观察吸引力的变化。

5. 将实验数据整理并制作成表格和图表，分析电磁铁的吸引力与电流强度之间的关系。

6. 根据实验结果，总结结论。

注意事项：1. 在进行实验前，确保安全，保持实验环境整洁。

2. 在改变电流强度之前，务必关闭电源，以免发生意外。

3. 注意保持电路连接的稳定性，避免触碰导线产生电击。

4. 在记录数据时，要保证测量值的准确性，尽量减小误差。

5. 尽量重复实验，以提高实验结果的可靠性。

通过这个实验方案，可以使学生了解电磁感应的基本原理，并通过观察和记录实验数据，探究电磁铁的吸引力与电流强度的关系。

实验设计简单方便，能够培养学生的实验操作能力和科学思维能力。

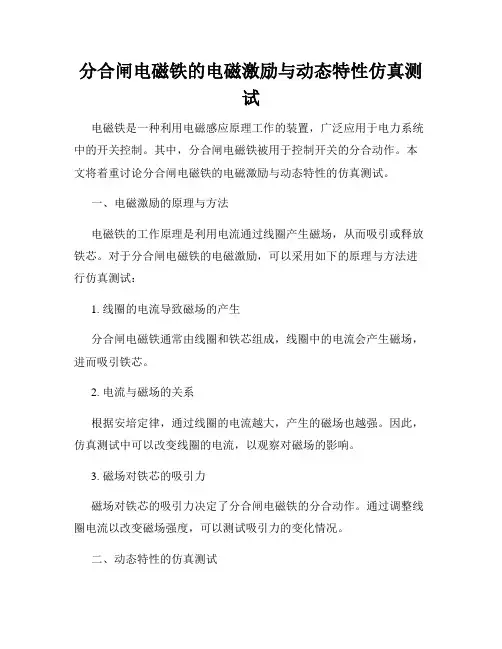

分合闸电磁铁的电磁激励与动态特性仿真测试电磁铁是一种利用电磁感应原理工作的装置，广泛应用于电力系统中的开关控制。

其中，分合闸电磁铁被用于控制开关的分合动作。

本文将着重讨论分合闸电磁铁的电磁激励与动态特性的仿真测试。

一、电磁激励的原理与方法电磁铁的工作原理是利用电流通过线圈产生磁场，从而吸引或释放铁芯。

对于分合闸电磁铁的电磁激励，可以采用如下的原理与方法进行仿真测试：1. 线圈的电流导致磁场的产生分合闸电磁铁通常由线圈和铁芯组成，线圈中的电流会产生磁场，进而吸引铁芯。

2. 电流与磁场的关系根据安培定律，通过线圈的电流越大，产生的磁场也越强。

因此，仿真测试中可以改变线圈的电流，以观察对磁场的影响。

3. 磁场对铁芯的吸引力磁场对铁芯的吸引力决定了分合闸电磁铁的分合动作。

通过调整线圈电流以改变磁场强度，可以测试吸引力的变化情况。

二、动态特性的仿真测试动态特性是指分合闸电磁铁在分合过程中的响应速度和稳定性。

为了测试电磁铁的动态特性，可以进行如下的仿真测试：1. 响应速度测试通过改变线圈电流的上升和下降时间，可以模拟电磁铁的响应速度。

通过观察铁芯分合动作的时间，可以评估电磁铁的响应速度。

2. 稳定性测试稳定性是指分合闸电磁铁在分合动作后的保持状态。

通过观察铁芯在动作后是否保持吸引或释放状态，并测试保持时间的长短，可以评估电磁铁的稳定性。

3. 过程仿真通过对分合闸电磁铁整个分合过程进行仿真，可以观察到电磁铁在不同电流下的吸引力变化，以及动作过程中的电流和磁场变化，进而分析电磁铁的动态特性。

三、仿真测试的应用与意义电磁铁的电磁激励与动态特性的仿真测试在实际应用中具有重要的意义：1. 优化设计通过仿真测试，可以评估不同参数对电磁铁动态特性的影响，帮助优化设计方案，提高电磁铁的工作效果。

2. 故障诊断与维护通过仿真测试，可以模拟电磁铁在不同工作状态下的响应情况，为故障诊断和维护提供依据。

3. 提高可靠性与安全性通过对电磁铁动态特性的仿真测试，可以评估电磁铁的稳定性和响应速度，从而提高系统的可靠性和安全性。

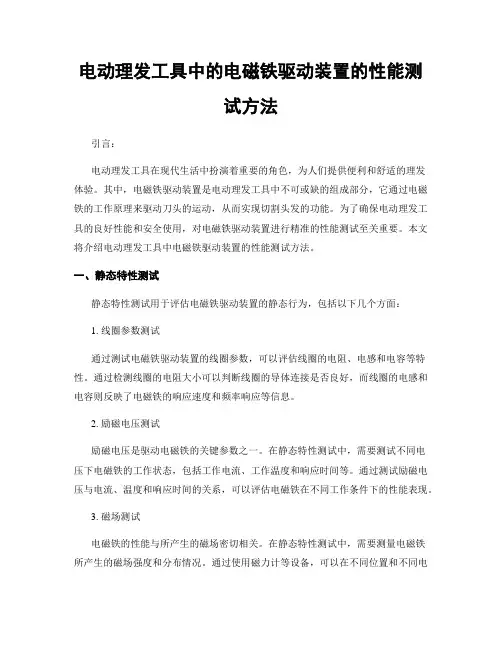

电动理发工具中的电磁铁驱动装置的性能测试方法引言：电动理发工具在现代生活中扮演着重要的角色，为人们提供便利和舒适的理发体验。

其中，电磁铁驱动装置是电动理发工具中不可或缺的组成部分，它通过电磁铁的工作原理来驱动刀头的运动，从而实现切割头发的功能。

为了确保电动理发工具的良好性能和安全使用，对电磁铁驱动装置进行精准的性能测试至关重要。

本文将介绍电动理发工具中电磁铁驱动装置的性能测试方法。

一、静态特性测试静态特性测试用于评估电磁铁驱动装置的静态行为，包括以下几个方面：1. 线圈参数测试通过测试电磁铁驱动装置的线圈参数，可以评估线圈的电阻、电感和电容等特性。

通过检测线圈的电阻大小可以判断线圈的导体连接是否良好，而线圈的电感和电容则反映了电磁铁的响应速度和频率响应等信息。

2. 励磁电压测试励磁电压是驱动电磁铁的关键参数之一。

在静态特性测试中，需要测试不同电压下电磁铁的工作状态，包括工作电流、工作温度和响应时间等。

通过测试励磁电压与电流、温度和响应时间的关系，可以评估电磁铁在不同工作条件下的性能表现。

3. 磁场测试电磁铁的性能与所产生的磁场密切相关。

在静态特性测试中，需要测量电磁铁所产生的磁场强度和分布情况。

通过使用磁力计等设备，可以在不同位置和不同电压下测量磁场参数，例如磁感应强度和磁感应线的分布情况。

这些数据对于优化电磁铁的设计和性能提升具有重要意义。

二、动态特性测试动态特性测试旨在评估电磁铁驱动装置在实际操作中的性能表现，包括以下几个方面：1. 响应时间测试响应时间是电磁铁驱动装置的关键性能指标之一。

在动态特性测试中，通过施加脉冲电压或方波信号来激励电磁铁，然后测量电磁铁的响应时间。

响应时间的快慢直接影响到电动理发工具的切割效果和用户体验，因此需要通过测试来优化电磁铁的设计和控制算法。

2. 稳定性测试稳定性测试用于评估电磁铁驱动装置在长时间运行时的性能表现。

通过连续施加正弦波信号或长时间驱动电动理发工具，然后测量电磁铁的温度、功耗和工作电流等参数。

物理实验中使用电磁铁的技术与电磁磁场测量方法物理实验中使用电磁铁的技术与电磁场测量方法电磁铁作为一种常见的电磁设备，广泛应用于物理实验中。

它利用电流在导线中所产生的磁场特性，通过控制电流大小以及电流方向，来产生所需的磁场。

本文将探讨物理实验中使用电磁铁的技术和电磁场测量方法。

一、电磁铁的技术应用1.1 电磁铁的原理电磁铁的原理基于安培环路定律和比奥-萨伐尔定律。

当电流通过由导线绕成的线圈时，会在线圈周围形成磁场。

磁场的强度与电流的大小成正比，与线圈的匝数和线圈形状有关。

利用这个特性，可以通过调节电流大小控制磁场的强弱。

1.2 实验中的电磁铁应用物理实验中，电磁铁常用于磁场测量、电磁感应与电磁场力的研究。

例如，在磁场测量实验中，可以通过改变电磁铁的电流大小来调整磁场强度，从而研究磁场的分布规律。

而在电磁感应实验中，通过改变电磁铁与金属导体之间的相对位置，可以观察到电磁感应现象。

此外，电磁铁还可用于模拟电磁场力对物体的作用，进行力学实验的研究。

二、电磁场测量方法2.1 磁感应强度的测量磁感应强度是用来描述磁场强弱的物理量，常用单位为特斯拉(T)。

在物理实验中，我们常用霍尔效应测量磁感应强度。

霍尔效应是指当电流通过置于磁场中的金属板时，金属板两侧会产生电势差。

根据霍尔效应的原理，可以通过测量电势差和已知参数来计算磁感应强度。

2.2 磁场分布的测量磁场的分布是指磁场的强度在空间中的分布情况。

测量磁场分布可以通过使用磁力计实现。

磁力计利用了磁场对磁质物体产生力的原理。

通过将磁力计放置在不同位置，可以测量到不同位置处的磁场强度。

然后，通过对磁场强度的测量值进行处理和计算，得到磁场分布的情况。

2.3 电流的测量在实验中，测量电磁铁中的电流也是非常重要的。

电流测量可以通过电流表来实现，电流表连接到电磁铁的电路中，可以准确地测量电流的大小。

当电磁铁与其他电路连接时，通过测量电路中的电流来了解电磁铁的工作状态。

三、电磁铁的进一步应用除了在物理实验中的应用外，电磁铁在其他领域也有广泛的应用。

分合闸电磁铁的电磁激励与动态特性试验分析电磁分合闸电磁铁是电力系统中常见的一种电磁装置，用于控制电能的开关操作。

在实际使用中，了解其电磁激励与动态特性对于保证设备的稳定运行至关重要。

本文将对分合闸电磁铁的电磁激励与动态特性进行试验分析。

1. 电磁分合闸电磁铁的工作原理电磁分合闸电磁铁的基本结构包括电磁激励系统、闭合机构和控制回路。

当电压施加在电磁绕组上时，电流通过绕组，产生电磁力使得铁芯的移动部件分合。

当电流停止流过绕组时，电磁力消失，铁芯又回到合位。

通过控制回路的开关信号，可以实现分合闸操作。

2. 电磁激励特性的试验分析为了了解电磁分合闸电磁铁的电磁激励特性，可以进行如下的试验分析。

首先，需要测量电磁绕组的电阻以及受电压时的电流-电压关系。

通过不同电压下的电流测量可以得到电阻值，并计算电阻率。

然后，可以通过改变电压的大小，观察电磁绕组的激磁力与电流的变化关系。

调整电压的大小，可以获得不同工作点下的电磁激励特性曲线。

3. 动态特性的试验分析除了电磁激励特性外，分合闸电磁铁的动态特性也需要进行试验分析。

首先，可以测量铁芯分合和合闸的时间，以了解其动作速度。

然后，通过改变外加负载，测试分合闸电磁铁在不同负载条件下的动作性能。

通过观察动作特性曲线，可以了解分合闸电磁铁的响应速度和稳定性。

4. 数据分析与结论通过对电磁分合闸电磁铁的电磁激励与动态特性进行试验分析，可以得到大量的数据。

在数据分析方面，可以采用相关的统计方法对试验数据进行处理。

通过绘制曲线、计算参数等方式，可以得出一系列定量指标来评估电磁分合闸电磁铁的性能。

最后，在结论部分总结试验结果，指出分合闸电磁铁的优点和不足，并提出相应的改进意见。

综上所述，电磁分合闸电磁铁的电磁激励与动态特性对于其稳定运行至关重要。

通过试验分析可以获得相关的性能指标，为电力系统的开关操作提供参考依据。

因此，在实际应用中，应该注重对电磁分合闸电磁铁的电磁激励与动态特性进行系统的试验研究。

一、实验背景吸力是物理学中一个重要的概念，指的是物体间相互作用的吸引力。

为了探究吸力的特点，我们进行了本次物理实验。

通过实验，我们希望了解吸力的大小与哪些因素有关，以及吸力的作用效果。

二、实验目的1. 确定影响吸力大小的因素；2. 探究吸力的作用效果；3. 培养学生的实验操作能力和数据分析能力。

三、实验原理吸力是物体间相互作用的结果，通常由电磁力、万有引力等基本力产生。

在本次实验中，我们主要研究电磁力产生的吸力。

根据库仑定律，两个带电物体之间的吸力与它们的电荷量的乘积成正比，与它们之间距离的平方成反比。

四、实验器材1. 电荷板；2. 电压表；3. 电流表；4. 电阻箱；5. 线圈；6. 开关；7. 水平仪；8. 标尺；9. 细线；10. 电池组。

五、实验步骤1. 将电荷板与电池组连接，调节电压表，使电压稳定；2. 将线圈固定在细线上，将细线悬挂在水平仪上，确保线圈处于水平状态；3. 闭合开关，使电荷板带电；4. 用标尺测量线圈与电荷板之间的距离；5. 记录电压表、电流表和电阻箱的读数；6. 改变线圈与电荷板之间的距离，重复步骤4-5；7. 改变电荷板的电荷量，重复步骤4-5；8. 分析实验数据，得出结论。

六、实验结果与分析1. 实验结果显示，随着线圈与电荷板之间距离的增大，吸力逐渐减小；2. 实验结果显示，电荷量越大，吸力越大；3. 实验结果显示，吸力的作用效果与电荷量、距离等因素有关。

七、实验结论1. 吸力的大小与电荷量成正比，与距离的平方成反比；2. 吸力的作用效果与电荷量、距离等因素有关；3. 通过本次实验，我们掌握了吸力的基本原理，并了解了吸力的作用效果。

八、实验心得1. 本次实验让我们更加深入地了解了吸力的特点，认识到吸力在生活中的广泛应用；2. 在实验过程中，我们学会了如何操作实验器材，如何记录实验数据，如何分析实验结果；3. 本次实验培养了我们的团队协作能力，让我们在实践中不断成长。

专利名称：一种电磁铁动态电流和动态电阻变化率测量方法专利类型：发明专利
发明人：罗宇星,何位经,李宝锋,李宏士,刘嘉,黎铭洪,周良学,谭进忠,肖行运,王安润,徐开仁,林雪辉,张春花,陈志
杰
申请号：CN202011182887.2
申请日：20201029
公开号：CN112526252A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本发明公开了一种电磁铁动态电流和动态电阻变化率测量方法，该方法包括以下步骤：线路连接，接入电源，进入检测软件界面；将电磁铁夹紧在上滑台滑块之间；将测试线夹接至电磁铁接线柱上；调整输出电压至工作电压，调节下滑台至适合测试的位置；电磁铁铁芯击打机械部分中的电磁铁传感器，检测数据；调整自动位移检测模式或变压检测模式；取下所连接的数据线，关闭电源。

该发明对在电磁铁动作打击过程中线圈产生的瞬间动态电流检测和动态电阻变化率检测，在力学的基础上丰富对电磁铁电气参数的测量，实现对电磁铁电气性能的全面检测。

申请人：广西电网有限责任公司南宁供电局
地址：530022 广西壮族自治区南宁市青秀区中柬路2号
国籍：CN
代理机构：北京国帆知识产权代理事务所(普通合伙)
代理人：刘小哲
更多信息请下载全文后查看。

动态测磁力是一种测量磁场强度和磁场变化的方法。

它是通过测量物体受到的磁力来确定磁场的特性。

在动态测磁力中，通常使用磁力计或霍尔效应传感器等装置来测量物体所受到的磁力。

这些传感器可以感应到磁场的强度和方向，并将其转化为电信号进行测量和记录。

动态测磁力可以用于多种应用，例如：
磁场测量：用于测量磁场的强度和方向，可以用于磁场地图绘制、磁场辐射评估等。

磁性材料测试：用于评估材料的磁性特性，例如磁化曲线的测量、磁滞回线的分析等。

磁场控制：用于对磁场进行控制和调节，例如磁力传动系统、磁悬浮技术等。

动态测磁力的原理基于磁场与物体之间的相互作用，通过测量物体受到的磁力可以推断出磁场的特性。

这种方法可以提供关于磁场强度、方向和变化率等信息，对于磁场相关研究和应用具有重要意义。

电磁功能测试方法电磁功能测试是指对电磁设备或电磁系统进行功能性能检测的过程。

通过测试，可以验证设备的功能是否符合设计要求，确保设备在正常工作条件下能够稳定、可靠地工作。

本文将介绍电磁功能测试的方法和步骤，以及一些常用的测试手段和注意事项。

一、电磁功能测试的方法电磁功能测试可以采用以下几种方法：1.定性测试：通过对电磁设备进行观察和判断，判断设备是否正常工作。

例如，对于电磁铁，可以通过观察它的吸附力和释放力来判断其工作状态。

2.定量测试：通过对电磁设备进行测量和分析，得到具体的性能参数，并与设计要求进行对比。

例如，对于电磁阀，可以测量其流量和响应时间，来评估其性能是否符合要求。

3.功能测试：通过对电磁设备进行各种功能的测试，验证设备是否能够完成设计要求中规定的功能。

例如，对于电磁锁，可以测试其开锁和闭锁的操作是否正常。

二、电磁功能测试的步骤电磁功能测试一般包括以下几个步骤：1.准备工作：包括确定测试设备和测试方法，准备测试工具和设备，制定测试计划和测试流程等。

2.环境测试：确定测试环境，并测试环境对设备功能的影响。

例如，测试设备在不同温度和湿度条件下的工作表现。

3.功能测试：根据设备的设计要求，对设备的各个功能进行测试。

包括开关测试、响应时间测试、载入测试等。

测试过程可以手动进行，也可以使用测试设备进行自动化测试。

4.性能测试：根据性能参数的要求，对设备进行性能测试。

例如，对电磁波的辐射电磁场强度进行测量，对电磁干扰的抗干扰能力进行测试等。

5.数据分析：根据测试结果进行数据分析，评估设备是否达到设计要求。

如果设备没有通过测试，需要进行问题分析和修正，直到设备符合要求为止。

6.报告编写：根据测试结果，编写测试报告，包括测试目的、测试过程、测试结果和结论等。

三、常用的电磁功能测试手段电磁功能测试可以使用以下常用的测试手段：1.多用途测试仪器：如示波器、频谱仪、信号发生器等，用于对电磁设备的信号波形、频谱特性、输出功率等进行测试和分析。

磁吸力的检测方法
磁吸力是指物体之间由于磁场的吸引而产生的力。

磁吸力的检测方法可以通过以下几种方式进行：
1. 秤重法：可以将需要检测磁吸力的物体悬挂在一根绳子上，然后使用一个已知质量的物体通过磁力与其相吸引，使得被检测物体受到的力达到平衡状态。

此时，可以通过测量所需的质量来计算磁吸力的大小。

2. 弹簧测力计法：使用一个弹簧测力计，将其一端固定在平面上，另一端与被检测物体相连。

然后，在被检测物体上施加一个与磁吸力相等但方向相反的力，使得测力计的指针回到零位。

此时，可以读取测力计上显示的数值来确定磁吸力的大小。

3. 悬挂法：将被检测物体悬挂在一个平衡的位置上，并使其与一个已知磁场强度的磁体靠近，直到出现平衡。

通过测量悬挂物体的位移来计算磁吸力的大小。

除了上述方法，还可以使用力传感器、挠度测量仪等设备来检测磁吸力。

这些方法都可以根据具体的实验条件和要求来选择合适的方法。

拓展：除了磁吸力的检测，磁力计也可以用于测量磁场的强度和方向。

磁力计是一种测量磁场的仪器，通常由一个磁场感应元件和一个信号处理电路组成。

常见的磁力计有霍尔效应磁力计、磁阻磁力计和法拉第磁力计等。

这些磁力计可以广
泛应用于磁场测量、磁场传感和磁场控制等领域。
