图5.4 单定压节点树状管网水力分析
计 算 结 果
h
f
1
10.67q11.852l1 C D 1.852 4.87
i
10.67 (93.75/1000)1.852 600
1001.852 (400 /1000)4.87
1.37
泵站扬程按水力特性公式计算：
h p1
he1
s
qn
p1 1
42.6 311.1 (93.75/1000)1.852
5.2 单定压节点树状管网水力分析
特点： （1）不存在环方程； （2）管段流量qi不变化，管段水头损失 hi 不变化，节点
方程组系数矩阵元素值为常数，未知节点压力存在直接 解。 即直接求解线性化节点压力方程组。
Cij
sij
1 | qij n1
|
C2 C5 C2 0 C5 0 0
C2 C2 C3 C6 C3 0
式中，Gj(0,0,…,0)为给定节点水头初值下的节点流
量闭合差：
Q
(0) j
G j (0,0,,0)
(qi(0) ) Q j
j为定流节点
iS j
节点方程的牛顿-拉夫森解法（续2）
由上二式，可得
G(0)
H
(0)
Q
近似于似（5.29),
dqi
nsi
1 qi(0)
n1
dhi
ci(0) dhi
G(0)为一系数矩阵，
G
(
0)
Gk(0) H j
,k,
j均为定流节点
( iRk nsi
1 qi(0)
n1 )
ci(0)
5.4 解节点方程水力分析方法

《流体输配管网》主要知识点学习指导(第 1 章 到 第 八章 )

《流体输配管网》主要知识点学习指导(第 1 章 到 第 八章 )

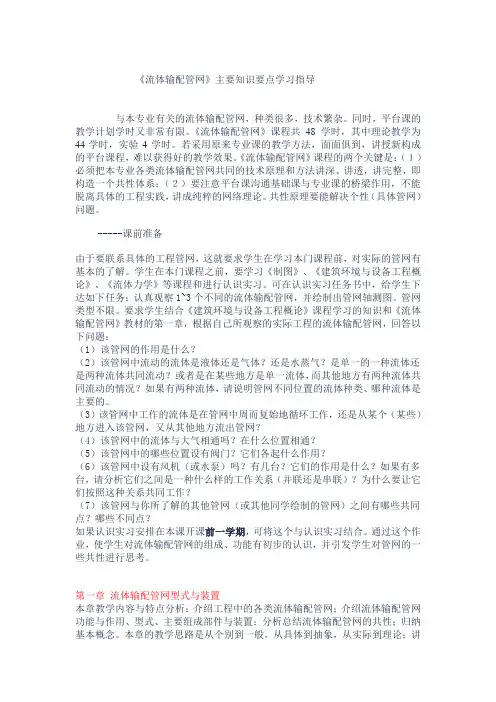

《流体输配管网》主要知识要点学习指导与本专业有关的流体输配管网，种类很多，技术繁杂。

同时，平台课的教学计划学时又非常有限。

《流体输配管网》课程共48学时，其中理论教学为44学时，实验4学时。

若采用原来专业课的教学方法，面面俱到，讲授新构成的平台课程，难以获得好的教学效果。

《流体输配管网》课程的两个关键是：（１）必须把本专业各类流体输配管网共同的技术原理和方法讲深、讲透，讲完整，即构造一个共性体系；（２）要注意平台课沟通基础课与专业课的桥梁作用，不能脱离具体的工程实践，讲成纯粹的网络理论。

共性原理要能解决个性（具体管网）问题。

-----课前准备由于要联系具体的工程管网，这就要求学生在学习本门课程前，对实际的管网有基本的了解。

学生在本门课程之前，要学习《制图》、《建筑环境与设备工程概论》、《流体力学》等课程和进行认识实习。

可在认识实习任务书中，给学生下达如下任务：认真观察1~3个不同的流体输配管网，并绘制出管网轴测图。

管网类型不限。

要求学生结合《建筑环境与设备工程概论》课程学习的知识和《流体输配管网》教材的第一章，根据自己所观察的实际工程的流体输配管网，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。

（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？如果认识实习安排在本课开课前一学期，可将这个与认识实习结合。

流体输配管网水力计算的基本原理和方法

流体输配管网水力计算的基本原理和方法

5. 计算系统总阻力及获得管网特性曲线
管网特性曲线方程：p SQ 2
Σp：最不利环路所有串联管段阻力之和
根据计算的管网总阻力Σp和要求的总风量Q，计算
管网阻抗S，获得管网特征曲线.
管网阻抗： S p Q2
串联管路阻抗： S Si
并联管路阻抗： 1
S2
1
Si 2
返回
6. 计算例题
返回
目的：保证各管路都达到预期的风量
使各并联支路的计算阻力相等
要求：
一般通风系统：两支管的计算阻力差应 ≯15％
含尘风管：两支管的计算阻力差应≯10％ 超过上述规定应进行阻力平衡，方法如下：
▪ 调整支管管径
0.225▪ 阀门ຫໍສະໝຸດ 节D' D
p p'
返回
▪ 通过改变阀门的开度调节管道阻力
一、开式枝状气体输配管网水力计算
开式枝状气体输配管网
返回
一、开式枝状气体输配管网水力计算
1. 管内流速和管段断面尺寸确定
绘制风管系统轴测图 划分管段、管段编号、标注长度、标注流量
确定管内流速 速度与经济性的关系 速度与技术性的关系
确定各管段的断面尺寸，计算摩擦阻力和局部阻力
返回
返回
返回
一、开式枝状气体输配管网水力计算
采用流量当量直径时，必须用矩形风管中的流量去 查出阻力.
返回
一、开式枝状气体输配管网水力计算
3. 风管局部阻力计算 公式： p 2
2
确定局部阻力系数及其对应的特征速度 代入 p 2 式计算局部阻力
2
各管件的局部阻力系数查设计手册
返回
一、开式枝状气体输配管网水力计算
4. 并联管路的阻力平衡

排水管道纯公式水力计算

排水管道纯公式水力计算

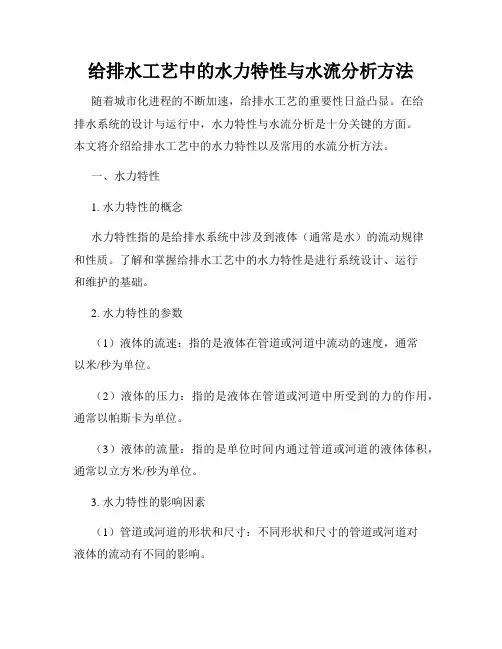

排水管道纯公式水力计算排水管道水力计算是指根据管道的水力特性和流体力学原理，计算管道内流体的速度、压力、流量等参数，以确定管道的水力性能。

下面将介绍一些常见的排水管道水力计算公式，并对其进行说明。

1.流量公式：流量是指单位时间内通过管道截面的液体体积。

流量公式可以用来计算流量，其表示为：Q=A*v式中，Q表示流量，单位为体积/时间；A表示管道截面积，单位为面积；v表示流速，单位为长度/时间。

该公式根据负责流量为截面面积与流速的乘积。

2.流速公式：流速是指单位时间内通过管道其中一点的液体线速度。

流速公式可以用来计算流速，其表示为：v=Q/A式中，v表示流速；Q表示流量；A表示管道截面积。

3.斯怀默公式：斯怀默公式用来计算管道中的流速，其表示为：v=C*R^(2/3)*S^(1/2)式中，v表示流速，单位为长度/时间；C为经验系数（一般根据实际情况取值）；R表示液体在管道内运动的惯性系数；S表示液体在管道内运动的能量消耗系数。

4.伯努利方程：伯努利方程是描述流体在管道中运动的一种基本物理原理。

对于水力平衡的平稳流动有：z+(P/γ)+(v^2/2g)=常数式中，z表示位置高度；P表示压力；γ表示液体的比重；v表示流速；g表示重力加速度。

该方程表达了位置高度、压力和速度之间的关系。

5.里德伯格公式：里德伯格公式用来计算管道中的摩阻损失，其表示为：Hf=f*(L/D)*(v^2/2g)式中，Hf表示摩阻损失；f表示摩阻系数；L表示管道长度；D表示管道直径；v表示流速；g表示重力加速度。

以上是一些常见的排水管道水力计算公式，用于计算排水管道的流量、流速、摩阻损失等参数。

在实际应用中，还可以根据具体情况选择适用的公式进行计算。

需要注意的是，公式的使用需要考虑实际情况，并结合实际数据进行合理调整，以保证计算结果的准确性。

流体输配管网_第四章多相流管网的水力特征与水力计算(改后)

流体输配管网_第四章多相流管网的水力特征与水力计算(改后)
粉状物料与粒状物料，根据不同的雷诺数，阻力系数CR有不同 的计算公式。
若气体处于静止状态，则vf是颗粒的沉降速度；若颗 粒处于悬浮状态，则vf是使颗粒处于悬浮状态的竖直 向上的气流速度，称为颗粒的悬浮速度。
（2） 气固两相流中物料的运动状态 • 实际的竖直管道中，要使物料悬浮，所需 速度比理论悬浮速度大得多； • 水平管中，气流速度不是使物料悬浮的直 接动力，所需速度更大。 • 输料管内气固两相流的运动状态，随气流 速度和料气比的不同而改变：分别呈悬浮 流 、底密流 、疏密流 、停滞流 、部分 流 、柱塞流状态。
4.4 枝状管网水利共性与水力计算通用方法
4.4.1 4.4.2 4.4.3 4.4.4 4.4.5 4.4.6 4.4.7 开式管网的虚拟闭合 环路、共用管路和独用管路 环路动力来源 环路需用压力与资用动力 环路资用动力的分配 独用管路压损平衡与并联管路阻力平衡 枝状管网水力计算通用方法
4.4.1 开式管网的虚拟闭合 枝状管网有开式和闭式两大类。
• 这3个阶段流动状态的形成与管径和排水量有 关。也就是与水流充满立管断面的大小有关。 • 排水立管内的水流状态应为水膜流。实验表明， 在设有专用通气立管的排水系统中：
Wt Wj 1 a , 附壁螺旋流； 4 1 1 a ~ , 水膜流； 4 3 1 a , 水塞流。 3 a
（3）水膜流运动的力学分析
• 干凝水管路 非满管流。按负担的热负荷查表确定管径。 前提：保证坡度>=0.005。 • 湿凝水管路 按负担的热负荷查表确定管径。 计算表参考《供热工程》（第三版）附录
4.2.3 室内高压蒸汽供暖管网水力计算
（1）蒸汽管道：
• 压损平均法：最不利管路的总压力 损失不超过起始压力的25%。

流体输配管网水力计算的目的

流体输配管网水力计算的目的

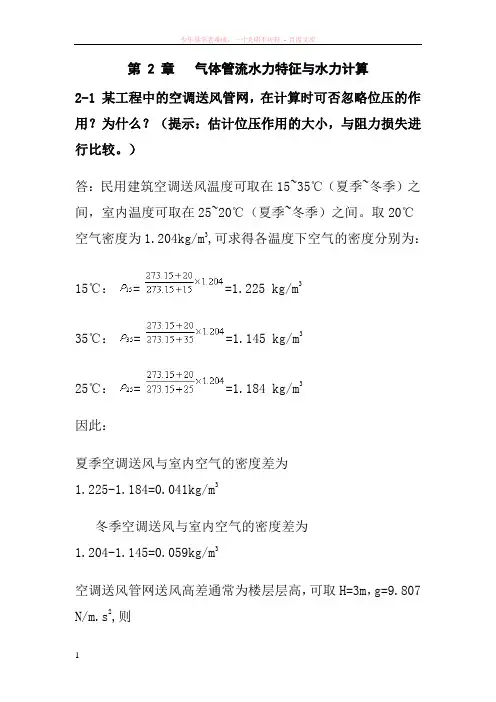

第 2 章气体管流水力特征与水力计算2-1 某工程中的空调送风管网，在计算时可否忽略位压的作用？为什么？（提示：估计位压作用的大小，与阻力损失进行比较。

）答：民用建筑空调送风温度可取在15~35℃（夏季~冬季）之间，室内温度可取在25~20℃（夏季~冬季）之间。

取20℃空气密度为1.204kg/m3,可求得各温度下空气的密度分别为：15℃：==1.225 kg/m335℃：==1.145 kg/m325℃：==1.184 kg/m3因此：夏季空调送风与室内空气的密度差为1.225-1.184=0.041kg/m3冬季空调送风与室内空气的密度差为1.204-1.145=0.059kg/m3空调送风管网送风高差通常为楼层层高，可取H=3m，g=9.807 N/m.s2,则夏季空调送风位压=9.807×0.041×3=1.2 Pa冬季空调送风位压=9.807×0.059×3=1.7 Pa空调送风系统末端风口的阻力通常为15~25Pa，整个空调送风系统总阻力通常也在100~300 Pa之间。

可见送风位压的作用与系统阻力相比是完全可以忽略的。

但是有的空调系统送风集中处理，送风高差不是楼层高度，而是整个建筑高度，此时H可达50米以上。

这种情况送风位压应该考虑。

2-2 如图 2-1-1 是某地下工程中设备的放置情况，热表示设备为发热物体，冷表示设备为常温物体。

为什么热设备的热量和地下室内污浊气体不能较好地散出地下室？如何改进以利于地下室的散热和污浊气体的消除？图2-1-1图2-1-2图2-1-3图2-1-4答：该图可视为一 U 型管模型。

因为两侧竖井内空气温度都受热源影响，密度差很小，不能很好地依靠位压形成流动，热设备的热量和污浊气体也不易排出地下室。

改进的方法有多种：（1）将冷、热设备分别放置于两端竖井旁，使竖井内空气形成较明显的密度差，如图 2-1-2 ；（2）在原冷物体间再另掘一通风竖井，如图 2-1-3 ；（3）在不改变原设备位置和另增竖井的前提下，采用机械通风方式，强制竖井内空气流动，带走地下室内余热和污浊气体，如图 2-1-4 。

流体管网输配第二章课后答案

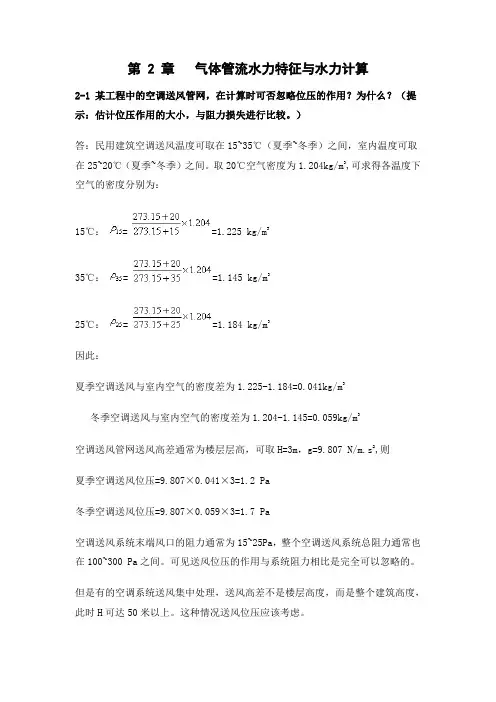

第 2 章气体管流水力特征与水力计算2-1 某工程中的空调送风管网，在计算时可否忽略位压的作用？为什么？（提示：估计位压作用的大小，与阻力损失进行比较。

）答：民用建筑空调送风温度可取在15~35℃（夏季~冬季）之间，室内温度可取在25~20℃（夏季~冬季）之间。

取20℃空气密度为1.204kg/m3,可求得各温度下空气的密度分别为：15℃：==1.225 kg/m335℃：==1.145 kg/m325℃：==1.184 kg/m3因此：夏季空调送风与室内空气的密度差为1.225-1.184=0.041kg/m3冬季空调送风与室内空气的密度差为1.204-1.145=0.059kg/m3空调送风管网送风高差通常为楼层层高，可取H=3m，g=9.807 N/m.s2,则夏季空调送风位压=9.807×0.041×3=1.2 Pa冬季空调送风位压=9.807×0.059×3=1.7 Pa空调送风系统末端风口的阻力通常为15~25Pa，整个空调送风系统总阻力通常也在100~300 Pa之间。

可见送风位压的作用与系统阻力相比是完全可以忽略的。

但是有的空调系统送风集中处理，送风高差不是楼层高度，而是整个建筑高度，此时H可达50米以上。

这种情况送风位压应该考虑。

2-2 如图 2-1-1 是某地下工程中设备的放置情况，热表示设备为发热物体，冷表示设备为常温物体。

为什么热设备的热量和地下室内污浊气体不能较好地散出地下室？如何改进以利于地下室的散热和污浊气体的消除？图2-1-1 图2-1-2图2-1-3 图2-1-4答：该图可视为一 U 型管模型。

因为两侧竖井内空气温度都受热源影响，密度差很小，不能很好地依靠位压形成流动，热设备的热量和污浊气体也不易排出地下室。

改进的方法有多种：（1）将冷、热设备分别放置于两端竖井旁，使竖井内空气形成较明显的密度差，如图 2-1-2 ；（2）在原冷物体间再另掘一通风竖井，如图 2-1-3 ；（3）在不改变原设备位置和另增竖井的前提下，采用机械通风方式，强制竖井内空气流动，带走地下室内余热和污浊气体，如图 2-1-4 。

流体输配管网课后习题以及答案第三章作业(已改)

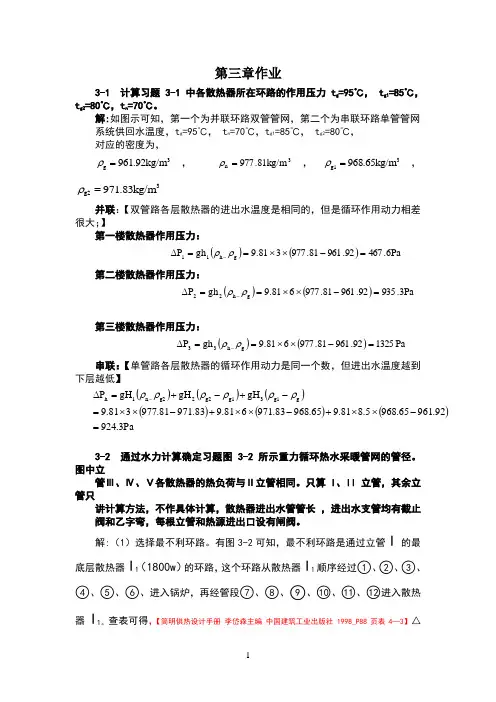

第三章作业3-1 计算习题 3-1 中各散热器所在环路的作用压力 t g =95℃， t g1=85℃， t g2=80℃，t n =70℃。

解:如图示可知，第一个为并联环路双管管网，第二个为串联环路单管管网 系统供回水温度，t g =95℃， t n =70℃，t g1=85℃， t g2=80℃， 对应的密度为，3g kg/m 92.961=ρ，3n kg/m 81.977=ρ，3g1kg/m 65.968=ρ，3g2kg/m 83.971=ρ并联：【双管路各层散热器的进出水温度是相同的，但是循环作用动力相差很大；】第一楼散热器作用压力：()()Pa 6.46792.96181.977381.9gh P g h 11=-⨯⨯==∆-ρρ第二楼散热器作用压力：()()Pa 3.93592.96181.977681.9gh P g h 22=-⨯⨯==∆-ρρ第三楼散热器作用压力：()()Pa 132592.96181.977681.9gh P g h 33=-⨯⨯==∆-ρρ 串联：【单管路各层散热器的循环作用动力是同一个数，但进出水温度越到下层越低】()()()()()()Pa 3.92492.96165.9685.881.965.96883.971681.983.97181.977381.9gH gH gH P g 1g 3g1g22g2n 1h =-⨯⨯+-⨯⨯+-⨯⨯=-+-+=∆-ρρρρρρ3-2 通过水力计算确定习题图 3-2 所示重力循环热水采暖管网的管径。

图中立管Ⅲ、Ⅳ、Ⅴ各散热器的热负荷与Ⅱ立管相同。

只算 I 、II 立管，其余立管只讲计算方法，不作具体计算，散热器进出水管管长 ，进出水支管均有截止 阀和乙字弯，每根立管和热源进出口设有闸阀。
