管网水力计算

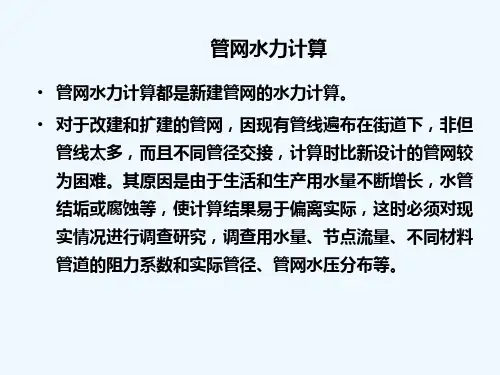

给排水管网水力计算方法在给排水工程中，水力计算是非常重要的环节，特别是在设计给排水管网时。

给排水管网的水力计算涉及到流量、压力、速度等多个参数，需要综合考虑。

本文将介绍给排水管网水力计算的方法和步骤。

1. 给排水管网的定义给排水管网是建筑物内或城市管道系统中，传输水、废水的管道和相关附件的总称。

它由供水管网和排水管网组成。

供水管网主要是将清水输送给用户，而排水管网则主要负责排出污水和废水。

2. 给排水管网水力计算的目的在给排水管网水力计算中，主要是要计算出管道内的流量、速度和压力等参数。

这些参数可以帮助我们评估管道的输送能力，确定合适的管道规格和数量，保证给排水系统的正常运行。

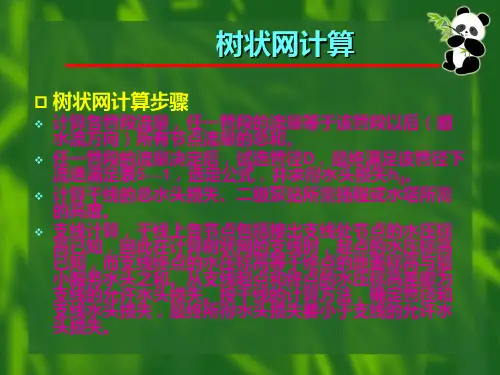

3. 给排水管网水力计算的方法给排水管网水力计算一般采用以下两种方法：3.1 简化方法简化方法是指在管道的水力计算中，忽略管道的一些细节，按照一定的模型进行简化。

这种方法适用于一些简单的给排水管网，如单管计算、梯级计算等。

3.2 完整计算方法完整计算方法是指在管道的水力计算中，考虑管道的各种细节因素，包括流体的黏度、管道的弯头、三通、泵站等，以及管道长度、直径等因素。

这种方法适用于复杂的给排水管网，如城市供水、排水系统等。

4. 给排水管网水力计算步骤在进行给排水管网水力计算时，需要遵循以下步骤：4.1 确定管道参数管道参数包括管道长度、直径、材质、壁厚等。

这些参数将影响到管道的流量和阻力。

因此，在进行水力计算之前，需要准确地确定这些参数。

4.2 计算流量流量是指单位时间内通过管道横截面的液体体积。

在给排水管网水力计算中，通常是根据需求流量来计算，因此需要首先确定需求流量。

在确定需求流量后，可以根据流量公式计算出流量大小。

4.3 确定管道阻力管道阻力是指管道内液体流动时，流体与管道壁之间产生的阻力。

在给排水管网水力计算中，需要根据管道直径、材质和流量等参数来计算管道的阻力。

4.4 计算管道压力管道压力是指管道中液体的压强大小。

燃气管网水力计算公式
1）庭院燃气管道的计算公式：
Q=N Q K K n t ∑0
式中：
Q ——庭院燃气管道的计算流量（Nm 3/h ）；
K t ——不同类型用户的同时工作系数，当缺乏资料时，可取K t =1； K 0——相同燃具或者相同组合燃具数；
N ——相同燃具或相同组合燃具数；
Q n ——相同燃具或相同组合燃具的额定流量（Nm 3/h ）
2）中压管网水力计算公式：
Z T T d
Q 1027.1L P P 052102221ρλ⨯=- ⎥⎦⎤⎢⎣
⎡+-=λλRe 51.23.7d K 2lg 1 式中：
P 1，P 2 ——管道始、末端的燃气绝对压力(kP a )；
Z ——压缩因子，当燃气压力小于1.2MPa （表压）时，压缩因子取1.0； L ——管段计算长度(km)；
Q ——燃气流量(Nm 3／s)；
d ——管道内径(m)；
ρo ——燃气的密度（Kg/Nm 3）；
λ——摩擦阻力系数；
K ——管壁内表面的当量粗糙度（mm ）；
Re ——雷诺数（无量纲）；
3）低压燃气管道单位长度的摩擦阻力损失应按下式计算：
0527T T d
1026.6p ρλQ l ⨯=∆ 式中： △P ——燃气管道摩擦阻力损失（Pa ）；
λ——燃气管道摩擦阻力系数；
Q ——燃气管道的计算流量（m 3/h ）；
d ——管道内径（mm ）；
ρ——燃气的密度（kg/ m 3）；
T ——设计中所采用的燃气温度（K ）；
T 0——273.15(K)；。

给水管网水力计算
1.确定给水管网各管段的管径
给水管道的流速控制范围：
1、对于生活或生产给水管道，一般采用1.0~1.5m/s，不宜大于2.0m/s，当有防噪声要求，且管径小于或等于25mm时，生活给水管道内的流速可采用0.8~1.0m/s；
2、消火栓给水管道的流速不宜大于2.5m/s；
3、其自动喷水灭火系统给水管道的流速不宜大于5m/s，其配水支管在特殊情况下不得大于10m/s。

2.给水系统水压的确定
H=H1+H2+H3+H4
H1——引入管起点至配水最不利点位置高度所要求的静水压；
H2——引入管起点至配水最不利点的给水管路即计算管路的沿程与局部阻力水头损失之和；
H3——水表的水头损失；
H4——配水最不利点所需的流出水头。

3.水力计算方法和步骤
1、根据综合因素初定给水方式;
2、根据建筑功能、空间布局及用水点分布情况，布置给水管道，并绘制出给水平面图和轴侧草图；
3、绘制水利计算表格；
4、根据轴侧图选择配水最不利点，确定计算管路；
5、以流量变化处为节点，从配水最不利点开始，进行节点编号，并标注两节点间的计算管段的长度；
6、按建筑的性质选择设计秒流量的计算公式，计算各管道的设计秒流量；
7、根据设计秒流量，考虑流速，查水利计算表进行管网的水利计算，确定管径，并求出给水系统所需压力；
8、校核（H0≥H；H0略＜H ；H0远＜H ）
9、确定非计算管路各管径。

第2章建筑内部给水系统2.4给水管网的水力计算在求得各管段的设计秒流量后，根据流量公式，即可求定管径：给水管网水力计算的目的在于确定各管段管径、管网的水头损失和确定给水系统的所需压力。

υπ42dq g =πυgq d 4=式中 q g ——计算管段的设计秒流量，m 3/s ；d j ——计算管段的管内径，m ；υ——管道中的水流速，m/s 。

（2-12）当计算管段的流量确定后，流速的大小将直接影响到管道系统技术、经济的合理性，流速过大易产生水锤，引起噪声，损坏管道或附件，并将增加管道的水头损失，使建筑内给水系统所需压力增大。

而流速过小，又将造成管材的浪费。

考虑以上因素，建筑物内的给水管道流速一般可按表2-12选取。

但最大不超过2m/s。

工程设计中也可采用下列数值： DN15~DN20，V =0.6~1.0m/s ；DN25~DN40，V =0.8~1.2m/s 。

生活给水管道的水流速度 表2-122.4.2 给水管网和水表水头损失的计算2.4.2 给水管网和水表水头损失的计算给水管网水头损失的计算包括沿程水头损失和局部水头损失两部分内容。

１. 给水管道的沿程水头损失（2-13）——沿程水头损失，kPa；式中 hyL——管道计算长度，m；i——管道单位长度水头损失，kPa/m，按下式计算：2.4 给水管网的水力计算2.4.2 给水管网和水表水头损失的计算式中i——管道单位长度水头损失， kPa/m ；dj——管道计算内径，m；q g——给水设计流量，m3/s；Ch——海澄-威廉系数：塑料管、内衬（涂）塑管C h = 140；铜管、不锈钢管C h = 130；衬水泥、树脂的铸铁管C h = 130；普通钢管、铸铁管Ch = 100。

（2-14）设计计算时，也可直接使用由上列公式编制的水力计算表，由管段的设计秒流量，控制流速在正常范围内，查出管径和单位长度的水头损失。

“给水钢管水力计算表”、“给水铸铁管水力计算表”以及“给水塑料管水力计算表”分别见附表2-1、附表2-2和附表2-3。

太阳能集热工程,管网的水力计算管网的水力计算（1）管网热水流速的确定。

热水管道内的流速，宜按照表1来选用。

(1) 表1公称直径DN/mm 15---20 25---40 ≧50流速/ (m/s) ≦0.8 ≦1.0 ≦1.2(2) 热水管道阻力的确定。

热水管道的沿程水头损失可按照表2来计算，管道的计算内径应考虑结垢和腐蚀引起过水断面缩小的因素。

I= 105Ch-1.85 Di- 4.87 Qg-1.85式中I-------- 管道单位长度水头损失，kPa/mDi------ 管道计算内径，m；Qg----- 热水设计流量，m3/s；Ch-------- 海澄—威廉系数，各种塑料管、内衬（涂）塑管Ch =140；铜管、不锈钢管Ch =130 ；衬水泥、树脂的铸铁管Ch =130；普通钢管、铸铁管Ch =100.1. 热水管道的配水管的局部水头损失，宜按照管道的连接方式，采用管（配）件当量长法计算。

当管道的管（配）件当量长度资料不足时，可以按照下列管件的连接状况，按管网的沿程水头损失的百分数取值。

A：管（配）件内径与管道内径一致，采用三通分水时，取25%--30%；采用分水器时，取15%---20%。

B：管（配）件的内径略大于管道内径，采用三通分水时，取50%--60%；采用分水器分水时，取30%--35%。

C: 管（配）件内径略小于管道内径，管（配）件的插口插入管口内连接，采用三通分水时，取70%---80%; 采用分水器分水时，取35%---40%。

（备注：螺纹接口的阀门和管件的摩阻损失当量长度可参照GB50015---2003 《建筑给水排水设计规范》附录B选用）2. 热水管道上附件的局部阻力可参照以下计算A: 管道过滤器的局部水头损失，宜取0.01MpaB：管道倒流防止器的局部水头损失，宜取0.025---0.04 Mpa。

C：水表的水头损失，应按照选用产品所给定的压力损失值来计算。

在未确定具体产品时，可按照下列情况取用：住宅的入户管上的水表，宜取0.01 Mpa；建筑物或小区引入管上的水表，宜取0.03 Mpa。
