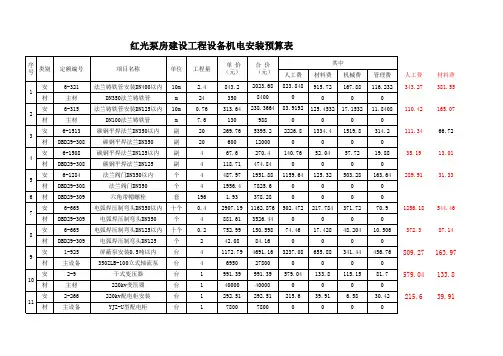

水泵房设备安装清单

井下水泵房设备安装施工方案一、主要工程量：安装D85-45×7型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ133×型，吸水管选用Φ159×型无缝钢管。

该泵额定流量为85㎡/h，一级额定扬程为45m。

正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。

二、施工准备组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。

施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。

施工所用电源直接引自井下变压器，并在泵房安装5只防爆灯，供施工照明。

三、施工方法（一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。

到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。

阀门、法兰盘、弯头等散件可装1t矿车内，运至现场。

（二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。

放置底座时，利用中心线找正位置，用水平仪水平垂直2个方向向上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢固。

，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7天。

（三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。

按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。

1.工程概况：1.1 工程名称、施工地点和施工范围、工程量厂外地表水取水泵房和取水口设备及管道安装主要包括取水泵房和取水口、地表水引水管道联络阀门井室设备及管道安装。

包括管件的制作、防腐、安装,立式取水泵、转刷网蓖清污机、平面钢闸板门及导槽、排污泵、电动单梁悬挂起重机、启闭机、阀门的安装。

1.2 工程特点：厂外地表水取水泵房和取水口设备及管道安装基本为设备及管件制作安装及防腐。

钢管防腐为五油三布。

参预工种较多,应加强技术管理与质量管理。

1.3 主要工程量略2、编制依据2.1 院设计图纸2.2 施工组织总设计2.3 《电力建设安全工作规程》 <火力发电厂部份>〔2002 版2.4 《钢制焊接常压容器》 /T4735-19972.5 《电力建设施工及验收技术规范》 <火力发电焊接篇 DL5007-92>2.6 《火电施工质量检验及评定标准》〔加工配制篇 1983.112.7 《电力建设施工及验收技术规范》〔锅炉机组篇篇 DL/T5047-952.8 《火电施工质量检验及评定标准》 <焊接篇 1996 年版>2.9 《火电施工质量检验及评定标准》 <锅炉篇 1996 年版>3、开工准备3.1 图纸已全部到位,并已经进行图纸会审；3.2 材料及设备已到位；3.3 机械及工器具已到位；3.4 人员组织：工种所需人数工种所需人数技术员 1 人电焊工 3 人安全员 1 人安装工 6 人质检员 1 人防腐工 3 人施工员 1 人起重工 1 人3.5 施工现场影响施工的障碍物已清除3.6 通讯设备已配齐4、主要施工机械及工器具的配置4.1 主要施工机械：电焊机 3 台； 25 吨汽车吊 1 台；拖拉机 1 辆4.2 工器具：手动割刀 2 把；磨光机4 台；卷尺 1 把；石笔及粉线若干；撬棍 2 根,大锤 1 把,3t、5t 手拉葫芦若干；水准仪 1 台,精密水平尺 1 把,扳手 1 把,手锤 1 把,千斤顶 1 台,线锤 1 个,百分表 1 台,千分尺 1 把,塞尺 1 把,刮刀1 把等。

水泵房设备及配管工程安装方案一、水泵房设备安装方案1.设备选型：根据水泵房的需求和运行条件，选用适合的水泵设备。

根据所需水量、扬程、泵的类型等参数进行选择。

2.设备布置：水泵布置位置应尽量靠近水源，以减少管道的长度和损失。

根据具体布局条件，选择合适的地点安装水泵设备。

3.设备安装：安装水泵设备时，首先需进行基础施工。

根据水泵设备的重量和基建条件，确定基础的大小和材料，并进行混凝土浇筑和加固。

然后进行水泵设备的定位和固定，确保设备的稳定性和平衡性。

4.设备连接：将水泵设备与电源进行连接，确保供电稳定，同时根据需要安装电控设备，如开关箱、保护装置等。

5.油箱安装：如果使用柴油发电机组，还需安装油箱。

油箱应放置在合适的位置，与柴油发电机组之间通过管道连接。

6.防护措施：为保证设备的安全稳定运行，根据实际情况安装防护设备，如抗震、防火、防水等措施。

1.管道选材：根据水泵房内的水质、压力等条件，选择合适的管材。

常用的管材包括铁管、钢管、塑料管等。

2.管道布置：根据水泵房内的地形、限制条件等，合理布置管道。

尽量减少弯头和弯曲，使水流畅通。

3.管道安装：将选好的管材进行切割和连接，确保管道的质量和连续性。

根据需要安装阀门等配件，以便于控制水流。

4.配管支架：为确保管道的稳定性，安装配管支架。

配管支架应放置在适当的位置，定期检查并进行维护。

5.防护措施：在管道安装过程中，根据需要采取防护措施，如绝缘、防腐、防水等措施，以保证管道的使用寿命和质量。

6.系统检测：在安装完成后，进行系统检测和调试。

检查管道的连通性和密封性，确保系统的正常运行。

以上就是水泵房设备及配管工程的安装方案。

在实施过程中，应根据具体情况进行细化和具体化，确保设备和管道的正常运行和安全稳定。

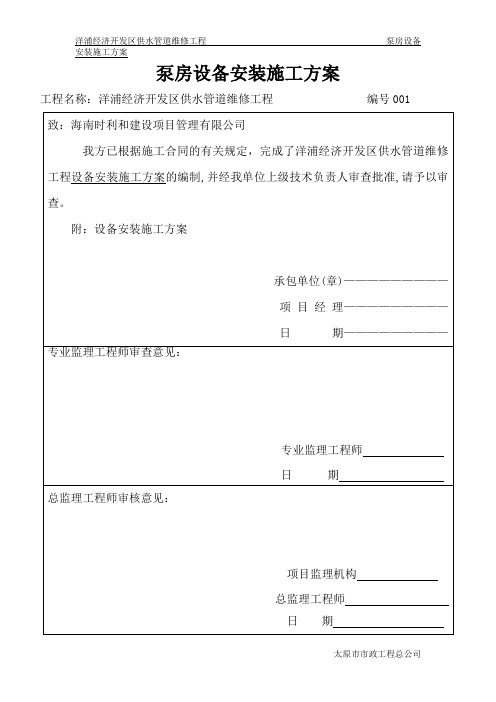

泵房设备安装施工方案工程名称：洋浦经济开发区供水管道维修工程编号001洋浦经济开发区供水管道维修工程设备安装施工方案编制人：李如信审核人：张晋虎批准人：成春林太原市市政工程总公司2013年8月目录第一章工程概况 (1)第二章编制依据 (1)第三章施工方案和施工方法 (2)第四章起吊装置 (5)第五章安装质量标准 (5)第一章工程概况洋浦自来水有限公司泵房改造位于自来水厂区内，自来水厂在洋浦经济开发区北侧，地势较高，采用动力供水方式，改造主要内容：1、将供水规模扩大，由原来的8000m³/d，扩大为14000m³/d 。

2、新增三台Q=400m³/h，H=37m，P=75KW水泵，两用一备。

3、管道防腐：埋地钢管外防腐采用环氧煤沥青涂料四油两布，明设钢管及钢制配件，外防腐均采用环氧瓷漆，两底，两面瓷漆。

钢管及钢配件内防腐采用无毒环氧树脂涂料，所有钢管除锈等级达到S2.5级。

4、钢管采用焊接接口，管壁厚度超过6.0mm时，管壁打60～70°的坡口。

5、低压配电系统，电负荷为二类，电力设备配的电源压皆为220/380V，频率为50HZ。

6、电缆的选择和敷设方法：电力，照明干线均采用YJV交联聚氯乙烯电缆，在沿电缆沟，电缆桥架内及穿管暗敷设，电缆出桥架穿镀锌钢管敷设。

7、主要工程量见图所示。

第二章编制依据1、洋浦经济开发区供水管道，泵房改造工程施工图；2、市政工程施工现场专业人员职业标准（JGJ/T250-2011）；3、工业金属管道工程施工质量验收规范（GB50184-2011）；4、给水排水管道工程施工及验收规范（GB50268-2008）；5、工业金属管道工程施工质量验收规范（GB50235-2010）；6、现场设备、工业管道焊接工程施工规范（GB50236-2011）；7、供水管井技术规范（GB50296-1999）；8、安全防范技术规范（GB50348-2004）；9、泵站更新改造技术规范（GB/T50510-2008）；10、成填排水系统电气自动化工程技术规程（CJJ120-2008）11、电气装置安装工程母线施工验收规范（GBJ149-90）；12、电气装置安装工程电气设备交接试验标准（GB50150-2006）；13、电气安装工程电缆线路施工及验收规范（GB50168-2006）；14、电气安装工程盘、柜及二次回路接线施工验收规范（GB50171-92）。

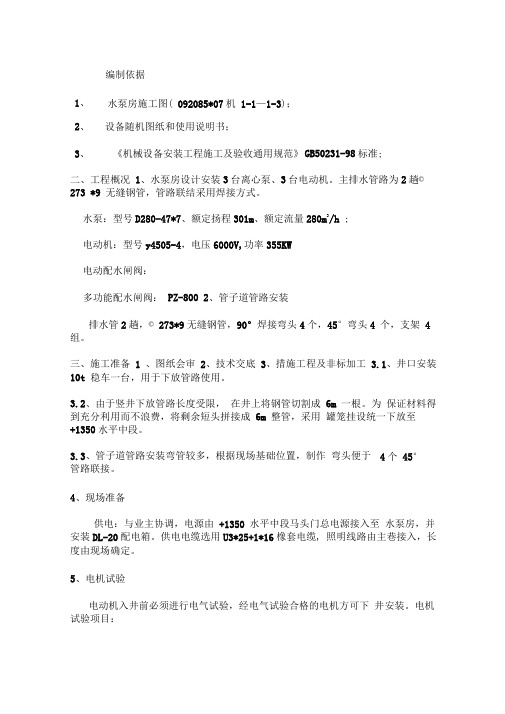

编制依据水泵房施工图( 092085*07机 1-1—1-3)；《机械设备安装工程施工及验收通用规范》 GB50231-98标准;二、工程概况 1、水泵房设计安装3台离心泵、3台电动机。

主排水管路为2趟©273 *9 无缝钢管，管路联结采用焊接方式。

水泵：型号D280-47*7、额定扬程301m 、额定流量280m 3/h ; 电动机：型号y4505-4，电压6000V,功率355KW 电动配水闸阀：多功能配水闸阀： PZ-800 2、管子道管路安装排水管2趟，© 273*9无缝钢管，90°焊接弯头4个，45°弯头4 个，支架 4 组。

三、施工准备 1 、图纸会审 2、技术交底 3、措施工程及非标加工 3.1、井口安装 10t 稳车一台，用于下放管路使用。

3.2、由于竖井下放管路长度受限， 在井上将钢管切割成 6m 一根。

为 保证材料得到充分利用而不浪费，将剩余短头拼接成 6m 整管，采用 罐笼挂设统一下放至 +1350水平中段。

3.3、管子道管路安装弯管较多，根据现场基础位置，制作 弯头便于管路联接。

4、现场准备供电：与业主协调，电源由 +1350 水平中段马头门总电源接入至 水泵房，并安装DL-20配电箱。

供电电缆选用U3*25+1*16橡套电缆, 照明线路由主巷接入，长度由现场确定。

5、电机试验电动机入井前必须进行电气试验，经电气试验合格的电机方可下 井安装。

电机试验项目：1、 2、设备随机图纸和使用说明书；3、4个 45°测量绕组的绝缘电阻和吸收比测量绕组的直流电阻定子绕组的直流耐压试验定子绕组的交流耐压试验6、管路防腐所有构件安装前进行防腐处理，标准应达到Sa2级，构件表面进行除锈刷漆。

7、材料及设备运输采用2台50铲车将所用管路及电机等配电设备设施由东五份子库房运至副井井口。

由提升罐笼运至1350m 中段，在由人工运至泵房内。

四、施工总体部署根据+1350水平中段水泵房布置的特点和现场施工的实际情况，拟采用如下施工方案进行施工：首先手动单轨小车的安装。

一、编制依据1. 《建筑给水排水设计规范》（GB50015-2003）2. 《电气装置安装工程规范》（GB50254-2015）3. 《电气安装工程施工及验收规范》（GB50256-2018）4. 相关国家及地方标准、规范5. 设计单位提供的施工图纸及说明书二、工程概述1. 工程名称：XX水泵房及电气设备安装工程2. 工程地点：XX市XX区XX街道3. 工程规模：XX平方米4. 工程内容：水泵房土建工程、电气设备安装、管道安装、调试及试运行三、施工准备1. 技术准备：组织施工人员进行图纸会审、技术交底，确保施工人员熟悉施工图纸及施工工艺。

2. 材料准备：根据工程量清单，提前采购各种施工材料，确保材料质量符合国家标准。

3. 机械设备准备：根据工程需要，准备各种施工机械设备，确保设备性能良好、运行稳定。

四、施工工艺1. 水泵房土建工程（1）基础施工：按照设计要求，进行基础土方开挖、垫层铺设、基础混凝土浇筑等工作。

（2）墙体施工：按照设计要求，进行墙体砌筑、抹灰等工作。

（3）楼板施工：按照设计要求，进行楼板钢筋绑扎、混凝土浇筑等工作。

2. 电气设备安装（1）配电箱安装：按照设计要求，进行配电箱的安装、接地等工作。

（2）电缆敷设：按照设计要求，进行电缆的敷设、接续、接地等工作。

（3）照明设备安装：按照设计要求，进行照明设备的安装、调试等工作。

（4）消防设备安装：按照设计要求，进行消防设备的安装、调试等工作。

3. 管道安装（1）给水管道安装：按照设计要求，进行给水管道的敷设、连接、试压等工作。

（2）排水管道安装：按照设计要求，进行排水管道的敷设、连接、试压等工作。

4. 调试及试运行（1）电气设备调试：按照设计要求，进行电气设备的调试、试运行等工作。

（2）水泵调试：按照设计要求，进行水泵的调试、试运行等工作。

五、施工保证措施1. 施工质量保证措施（1）严格执行施工规范和质量标准，确保工程质量。

（2）加强施工过程中的质量检查，及时发现并解决质量问题。

目录一、编制依据 (1)二、工程概况 (2)三、施工准备 (3)1、施工技术准备 (3)2、施工现场准备 (3)四、施工技术措施 (4)1、基础验收检查 (4)2、在基础上放线，确定安装位置 (5)3、基础的处理 (5)4、基础垫板设置 (6)5、埋设地脚螺栓 (6)6、基础板的设置 (6)7、水泵安装 (6)8、电机安装 (7)9、管道及支架安装 (7)10、阀门的安装 (9)11、系统试压与泵组试运转 (11)五、安全技术措施 (12)星河丹堤N1区泵房水泵、管道和阀门安装施工方案一、编制依据1、《建筑给水排水设计规范 GB50015-2003(2009年版）》2、《阀门的检查与安装规范》 ST/T 4102-953、《建筑给水排水及采暖工程施工质量验收规范》 GB 50242---20024、设计单位提供的技术要求等二、工程概况1、工程名称：2、3、本方案主要针对水泵房进行水泵安装、管道安装和阀门安装，具体型号及数量如下表所示：设备（泵类)阀门数量表一览表00 20 过滤器DN100个8.0021 过滤器DN80个5。

0022 过滤器DN65个 1.0023 消声止回阀DN80个 4.0024 消声止回阀DN65个3。

0025 消声止回阀DN50个1。

0026 遥控浮球阀DN20个 4.0027 可曲绕橡胶接头DN100个8.0028 可曲绕橡胶接头DN80个9.0029 可曲绕橡胶接头DN65个 4.0030 可曲绕橡胶接头DN50个1。

00三、施工准备1、施工技术准备（1）泵安装前应具备下列技术资料：1）泵的出厂合格证明书；2）制造厂提供的有关重要零件和部件的制造、装配等质量检验证书；3）泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；4)泵的装箱清单；（2）设备安装前,技术人员必须认真阅读设备技术文件，了解泵的结构形式、操作条件等，并对每台泵的安装写出详细的技术交底。

水泵房设备安装工程施工技术归档资料工程名称：水泵房设备安装施工单位：XXXXXXXX工程建设集团有限公司目录序号资料编号资料名称页数备注1 质管No①开工准备阶段技术文件2 质管No②施工记录3456789101112131415161718质量管理资料（一）工程名称： XXX水泵房设备安装施工单位：XXXXXXXXXX工程建设集团有限公司开工准备阶段技术文件工程名称： XXXX水泵房设备安装施工单位：XXXXXXXXXXXXXX工程建设集团有限公司目录续号资料编号资料名称页数备注1 质管-No1 工程开工报审表2 质管-No2 开工报告附资质3 质管-No3 图纸会审记录4 质管-No4 施工组织设计、作业规程5 质管-No5 技术（安全）交底记录6 质管-No6 工程材料/设备/构配件进场报验表78910111213141516171819工程开工报审表工程名称：中央水泵房设备安装编号：致：XXXXXXX建设监理有限公司游仙山项目监理部：我方承担的XXX水泵房设备安装工程，已完成了各项准备工作，具备了开工条件，现申请于年月日开工，请审批。
