影响钢材性能的主要因素

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

2.3影响钢材力学性能的因素影响钢材力学性能的因素有：化学成分冶金和轧制过程时效冷作硬化温度应力集中和残余应力复杂应力状态1.化学成分钢的基本元素为铁（Fe），普通碳素钢中占99%，此外还有碳（C）、硅（Si）、锰（Mn）等杂质元素，及硫（S）、磷（P）、氧（O）、氮（N）等有害元素，这些总含量约1%，但对钢材力学性能却有很大影响。

碳：除铁以外最主要的元素。

碳含量增加，使钢材强度提高，塑性、韧性，特别是低温冲击韧性下降，同时耐腐蚀性、疲劳强度和冷弯性能也显著下降，恶化钢材可焊性，增加低温脆断的危险性。

一般建筑用钢要求含碳量在0.22%以下，焊接结构中应限制在0.20%以下。

硅：作为脱氧剂加入普通碳素钢。

适量硅可提高钢材的强度，而对塑性、冲击韧性、冷弯性能及可焊性无显著的不良影响。

一般镇静钢的含硅量为0.10%～0.30%，含量过高（达1%），会降低钢材塑性、冲击韧性、抗锈性和可焊性。

锰：是一种弱脱氧剂。

适量的锰可有效提高钢材强度，消除硫、氧对钢材的热脆影响，改善钢材热加工性能，并改善钢材的冷脆倾向，同时不显著降低钢材的塑性、冲击韧性。

普通碳素钢中锰的含量约为0.3%～0.8%。

含量过高（达1.0%～1.5%以上）使钢材变脆变硬，并降低钢材的抗锈性和可焊性。

硫：有害元素。

引起钢材热脆，降低钢材的塑性、冲击韧性、疲劳强度和抗锈性等。

一般建筑用钢含硫量要求不超过0.055%，在焊接结构中应不超过0.050%。

磷：有害元素。

虽可提高强度、抗锈性，但严重降低塑性、冲击韧性、冷弯性能和可焊性，尤其低温时发生冷脆，含量需严格控制，一般不超过0.050%，焊接结构中不超过0.045%。

氧：有害元素。

引起热脆。

一般要求含量小于0.05%。

氮：能使钢材强化，但显著降低钢材塑性、韧性、可焊性和冷弯性能，增加时效倾向和冷脆性。

一般要求含量小于0.008%。

为改善钢材力学性能，可适量增加锰、硅含量，还可掺入一定数量的铬、镍、铜、钒、钛、铌等合金元素，炼成合金钢。

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。

如果钢中含硅量超过0.50-0.60%,硅就算合金元素。

硅能显着提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。

在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。

在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显着提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

钢的化学成分五大元素钢是一种常见的合金材料，由铁和一定比例的其他元素组成。

其中，钢的化学成分主要由五大元素组成，分别是碳、硅、锰、磷和硫。

这五大元素在钢材中扮演着不同的角色，影响着钢材的性能和用途。

首先是碳，碳是钢的主要合金元素。

它可以增加钢的硬度和强度，使钢具有良好的耐磨性和抗拉强度。

同时，适量的碳含量还可以提高钢的加工性能。

一般来说，碳含量越高，钢的硬度和强度就越高，但同时也会降低钢的可塑性和韧性。

因此，在不同的应用领域中，需要根据具体要求选择合适的碳含量。

其次是硅，硅是钢中的一种常见的合金元素。

硅的主要作用是提高钢的强度和耐热性能。

硅含量适中的钢材具有较高的强度和韧性，耐热性能也较好。

然而，过高的硅含量会降低钢的可塑性和冷加工性能。

因此，在不同的工艺和用途中，需要根据具体要求选择合适的硅含量。

第三是锰，锰是钢中的一种重要合金元素。

锰的主要作用是提高钢的硬度、强度和抗磨性能。

适量的锰含量可以使钢材具有较好的韧性和可塑性，同时还可以提高钢的耐腐蚀性能。

然而，过高的锰含量会导致钢的脆性增加，影响钢的可加工性能。

因此，在不同的使用环境和需求中，需要选择合适的锰含量。

第四是磷，磷是钢中的一种常见杂质元素。

磷的含量对钢的性能有着重要影响。

适量的磷含量可以提高钢的硬度和强度，但过高的磷含量会降低钢的可塑性和韧性，甚至引起钢的脆性断裂。

因此，在制造过程中需要控制磷含量，以保证钢材的性能和质量。

最后是硫，硫是钢中的一种常见杂质元素。

硫的含量对钢的性能也有一定影响。

适量的硫含量可以提高钢的切削性能和润滑性能，但过高的硫含量会降低钢的加工性能和韧性。

因此，在制造过程中也需要控制硫含量，以保证钢材的质量和使用性能。

钢的化学成分五大元素分别是碳、硅、锰、磷和硫。

这五大元素在钢材中的含量和比例会对钢的性能和用途产生重要影响。

在钢的制造和应用过程中，需要根据具体要求选择合适的化学成分，以达到所需的性能和质量要求。

只有合理控制这五大元素的含量，才能生产出优质的钢材，并满足不同领域的需求。

钢材的化学成分及其对钢材性能的影响钢材的化学成分及其对钢材性能的影响钢材中除了主要化学成分铁（Fe）以外，还含有少量的碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）、氧（O）、氮（N）、钛（Ti）、钒（V）等元素，这些元素虽然含量少，但对钢材性能有很大影响：1．碳。

碳是决定钢材性能的最重要元素。

碳对钢材性能的影响如图6-3所示：当钢中含碳量在0.8%以下时，随着含碳量的增加，钢材的强度和硬度提高，而塑性和韧性降低；但当含碳量在 1.0%以上时，随着含碳量的增加，钢材的强度反而下降。

随着含碳量的增加，钢材的焊接性能变差（含碳量大于0.3%的钢材，可焊性显著下降），冷脆性和时效敏感性增大，耐大气锈蚀性下降。

图6-3 含碳量对碳素钢性能的影响——抗拉强度；——冲击韧性；——伸长率；——断面收缩率；HB——硬度一般工程所用碳素钢均为低碳钢，即含碳量小于0.25%；工程所用低合金钢，其含碳量小于0.52%。

2．硅。

硅是作为脱氧剂而存在于钢中，是钢中的有益元素。

硅含量较低（小于1.0%）时，能提高钢材的强度，而对塑性和韧性无明显影响。

3．锰。

锰是炼钢时用来脱氧去硫而存在于钢中的，是钢中的有益元素。

锰具有很强的脱氧去硫能力，能消除或减轻氧、硫所引起的热脆性，大大改善钢材的热加工性能，同时能提高钢材的强度和硬度。

锰是我国低合金结构钢中的主要合金元素。

4．磷。

磷是钢中很有害的元素。

随着磷含量的增加，钢材的强度、屈强比、硬度均提高，而塑性和韧性显著降低。

特别是温度愈低，对塑性和韧性的影响愈大，显著加大钢材的冷脆性。

磷也使钢材的可焊性显著降低。

但磷可提高钢材的耐磨性和耐蚀性，故在低合金钢中可配合其他元素作为合金元素使用。

5．硫。

硫是钢中很有害的元素。

硫的存在会加大钢材的热脆性，降低钢材的各种机械性能，也使钢材的可焊性、冲击韧性、耐疲劳性和抗腐蚀性等均降低。

6．氧。

氧是钢中的有害元素。

随着氧含量的增加，钢材的强度有所提高，但塑性特别是韧性显著降低，可焊性变差。

影响钢材性能的因素一、化学成分的影响碳素结构钢由纯铁、碳及多种杂质元素组成。

其中，纯铁约占99%。

在低合金结构钢中，还可加入合金元素，但总量通常不得超过5%。

钢材的化学成分对其性能有着重要的影响。

C）（1）碳（C）是形成钢材强度的主要成分。

纯铁较软，而化合物渗碳体（Fe3及渗碳体与纯铁的混合物珠光体则十分坚硬，钢的强度来自渗碳体和珠光体。

碳含量提高，钢材强度就会提高，但塑性、韧性、冷弯性能、可焊性及抗锈蚀性能下降，因此不能采用碳含量过高的钢材。

含碳量低于0.25%时为低碳钢、0.25%～0.6%时为中碳钢、高于0.6%时为高碳钢，结构用钢材的含碳量一般不高于0.22%，对于焊接结构，以不大于0.2%为宜。

（2）锰（Mn）是有益元素，能显著提高钢材强度但又不会过多降低塑性和韧性。

锰是弱脱氧剂，且能消除硫对钢的热脆影响。

在低合金钢中，锰是合金元素，含量为1.0%～1.7%，因锰过多时会降低可焊性，故对其含量有所限制。

（3）硅（Si）是有益元素，有较强的脱氧作用，同时可使钢材颗粒变细，控制适量时可以提高强度而不显著影响塑性、韧性、冷弯性能及可焊性，过量则会恶化可焊性和抗锈蚀性能，碳素镇静钢中一般为0.12%～0.3%，低合金钢中一般为0.2%～0.55%。

（4）钒（V）、铌（Nb）、钛（Ti）的作用都是使钢材晶粒细化。

我国的低合金钢都含有这三种元素，它们作为锰以外的合金元素，既可以提高钢材的强度，又可以保持良好的塑性、韧性。

（5）铝（Al）、铬（Cr）、镍（Ni）。

铝不但是强脱氧剂，而且能细化晶粒，低合金钢的C级、D级、E级都规定铝含量不得低于0.015%，以保证必要的低温韧性。

铬和镍是提高钢材强度的合金元素，用于Q390钢和Q420钢。

（6）硫（S）、磷（P）、氧（O）、氮（N）都是有害元素。

硫容易使钢材在高温时出现裂纹（称为热脆），还会降低钢材的韧性、抗疲劳性能和抗腐蚀性能，必须严格控制含量。

磷在低温下会使钢材变脆（称为冷脆），但也有有益的一面，其可以提高钢的强度和抗锈蚀能力，有时也可以作为合金元素。

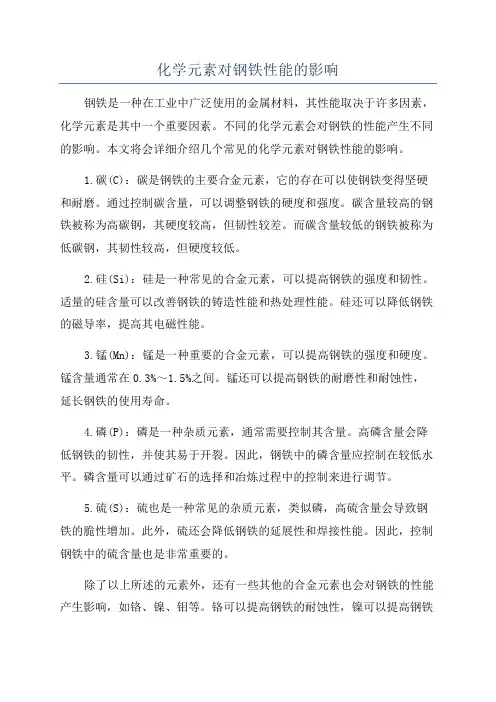

化学元素对钢铁性能的影响钢铁是一种在工业中广泛使用的金属材料，其性能取决于许多因素，化学元素是其中一个重要因素。

不同的化学元素会对钢铁的性能产生不同的影响。

本文将会详细介绍几个常见的化学元素对钢铁性能的影响。

1.碳(C)：碳是钢铁的主要合金元素，它的存在可以使钢铁变得坚硬和耐磨。

通过控制碳含量，可以调整钢铁的硬度和强度。

碳含量较高的钢铁被称为高碳钢，其硬度较高，但韧性较差。

而碳含量较低的钢铁被称为低碳钢，其韧性较高，但硬度较低。

2.硅(Si)：硅是一种常见的合金元素，可以提高钢铁的强度和韧性。

适量的硅含量可以改善钢铁的铸造性能和热处理性能。

硅还可以降低钢铁的磁导率，提高其电磁性能。

3.锰(Mn)：锰是一种重要的合金元素，可以提高钢铁的强度和硬度。

锰含量通常在0.3%～1.5%之间。

锰还可以提高钢铁的耐磨性和耐蚀性，延长钢铁的使用寿命。

4.磷(P)：磷是一种杂质元素，通常需要控制其含量。

高磷含量会降低钢铁的韧性，并使其易于开裂。

因此，钢铁中的磷含量应控制在较低水平。

磷含量可以通过矿石的选择和冶炼过程中的控制来进行调节。

5.硫(S)：硫也是一种常见的杂质元素，类似磷，高硫含量会导致钢铁的脆性增加。

此外，硫还会降低钢铁的延展性和焊接性能。

因此，控制钢铁中的硫含量也是非常重要的。

除了以上所述的元素外，还有一些其他的合金元素也会对钢铁的性能产生影响，如铬、镍、钼等。

铬可以提高钢铁的耐蚀性，镍可以提高钢铁的耐热性和耐腐蚀性，钼可以提高钢铁的强度和韧性。

不同的合金元素可以根据不同的需求进行调整，以满足特定的工程要求。

总之，化学元素对钢铁的性能有着重要的影响。

通过合理控制合金元素的含量，可以调整钢铁的硬度、强度、韧性、耐磨性、耐腐蚀性等特性，以满足不同工程中的需求。

因此，在钢铁制造过程中，对化学元素含量和配比的控制是十分关键的。
