此程序是用单片机的p1口接八个led灯作跑马灯试验

实验2: 最简单的八路跑马灯1.0连接说明1.1用跳线帽将SP0排针连接；1.2依据ISP在线编程步骤将程序写到入芯片中；1.3打开电源程序即可运行。

1.4注意该实验结束后可将SP0上的跳线帽去掉，以减少开发板的功耗。

2.0相应原理图如下：3.0实验说明：本实验用到L1-8灯。

本例实验主要用到了延时子程序，clr，lcall，ajmp 指令，通过轮流点亮p1.0 …..P1.7 实现效果。

用户可以通过此程序的学习，初步掌握单片机的IO 端口操作。

练习1：怎样把延时的时间改为更短，或者更长？练习2：怎样用P0,P2,P3端口来操作？练习3：怎样实现不同的跑马花样？4.0程序范例：;//P1口控制跑马灯程序//ORG 0000HAJMP MAINORG 0030HMAIN:MOV P1,#0FFH;ACALL DELCLR P1.0 ;将P1.0送0指令ACALL DEL ;延时SETB P1.0CLR P1.1 ;将P1.1送0指令ACALL DEL ;延时SETB P1.1CLR P1.2 ;将P1.2送0指令ACALL DEL ;延时SETB P1.2CLR P1.3 ;将P1.3送0指令ACALL DEL ;延时SETB P1.3CLR P1.4 ;将P1.4送0指令ACALL DEL ;延时SETB P1.4CLR P1.5 ;将P1.5送0指令ACALL DEL ;延时SETB P1.5CLR P1.6;将P1.6送0指令ACALL DEL ;延时SETB P1.6CLR P1.7 ;将P1.7送0指令ACALL DEL ;延时SETB P1.7ACALL DELMOV P1,#00H;ACALL DELAJMP MAIN ;循环RET;//**************************//;//******延时子程序**********//;//**************************//ORG 0080HDEL: MOV R2,#255 ;想想为什么要这样？D1: MOV R3,#255D2: NOP ;延时2us秒,去掉几个NOP看结果怎样？NOPNOPNOPNOPDJNZ R3,D2DJNZ R2,D1RET。

单片机课程设计（跑马灯设计）专业：电气自动化摘要AT89C51是一种带4K字节闪存可编程可擦除只读存储器）（FPEROM—Flash Programmable and Erasable Read Only Memory 的低电压、高性能CMOS 8位微处理器，即单片机。

AT89C2051是一种带2K字节闪存可编程可擦除只读存储器的单片机。

单片机的可擦除只读存储器可以反复擦除1000次。

该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

该设计使用A T89C51芯片作为控制芯片，利用P1口连接8个发光二极管，通过I/O的值控制“跑马灯”的亮灭,以达到显示效果。

开始时所有灯全亮，按下按键S时开始跑马灯，再按下按键S时停止，再按下S时继续，并要求有多种亮暗组合。

时继续，并要求有多种亮暗组合。

按键跑马灯 按键单片机 跑马灯关键词：A T89C51单片机目录摘要 (I)第一章芯片分析和设计概述 (3)第一节 AT89C51芯片分析 (3)第一节第二节 设计概述 (8)第二节第二章硬件电路设计 (9)第三章程序部分设计 (10)参考文献 (18)第一章 芯片分析和设计概述第一节 AT89C51芯片分析ATMEL 的AT89S51是一种高效微控制器，将多功能8位CPU 和闪烁存储器组合在单个芯片中，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

且价廉的方案。

AT89C51AT89C51的芯片引脚图如下：的芯片引脚图如下：图1.1 AT89C51引脚图引脚图各引脚的说明和功能分析如下：各引脚的说明和功能分析如下：VCC VCC：供电电压。

：供电电压。

：供电电压。

GND GND：接地。

：接地。

：接地。

P0口：口：P0P0口为一个8位漏级开路双向I/O 口，每脚可吸收8TTL 门电流。

当P1口的管脚第一次写1时，被定义为高阻输入。

时，被定义为高阻输入。

P0P0能够用于外部程序数据存储器，它可以被定义为数据外部程序数据存储器，它可以被定义为数据//地址的第八位。

单片机课程设计论文题目：控制P1口的8只LED灯每0.5秒闪亮一次系部电子信息工程学院专业通信工程学号姓名指导教师程亮亮2015年6月25日摘要现当今，单片机的应用无处不在。

利用单片机控制灯具的实例也不胜枚举，可控制灯具的芯片也相当之多，而利用单片机控制灯具，达到人们预想效果的方法最为广泛。

它有功能多、价格优、外部电路简单的特点，深受单片机爱好者及灯具控制制造商的青昧，用80C51 单片机及少数外部电路控制LED灯光，使LED灯产生明暗效果，并在灯光达到最亮与最暗时伴随响亮的告警音。

通过硬件电路的制作以及软件程序的编制，使灯光的亮度与告警音配合得当。

LED又称为发光二极管，是一种新型光源，具有高效节能、绿色环保、使用寿命长等其他光源无法比拟的优点。

作为绿色照明光源产品，国家绿色照明推广使用的产品，代表着未来照明技术的发展方向。

本文介绍了以STC89C52为控制核心，利用PWM调光技术，通过调整PWM的周期、PWM的占空比从而控制电流，进而达到对LED进行光度亮暗的控制调节的效果，实现对LED灯的PWM调光控制。

关键词：单片机；LED灯；软件程序AbstractNowadays, the application of single chip microcomputer. SCM is used to control the lamps and lanterns of examples are numerous, control the lamps and lanterns of chip is quite much, and using single chip computer control lamps and lanterns, achieve expected effect of the method is the most widely used. It has multi functions, excellent prices, the characteristics of the external circuit is simple, by the Qing Mei single-chip lovers and lamp control manufacturers, with 80C51 microcontroller and a few external circuit to control the LED light, LED lamp has the effect of light and shade, and the light to the brightest and darkest with loud alarm sound. Through the production of the hardware circuit and software program, the brightness of the lighting and sound alarm.LED is also known as light-emitting diode, is a new type of light source, with high efficiency, energy saving, environmental protection, long service life and other light source can not match the advantages. As a green light source products, national green lighting to promote the use of products, representing the development direction of future lighting technology. STC89C52 as control core, using PWM dimming technology, by adjusting the PWM cycle, PWM accounted for empty than to control electric current, thus achieving the photometric light and dark control and regulation of the effect of the LED, LED lamp dimming with PWM control is introduced in this paper.Key words: single chip microcomputer; LED; software program目录摘要 (Ⅱ)Abstract (Ⅲ)目录 (Ⅳ)前言 (1)1：制P1口8只LED灯每0.5秒闪亮一次原理图 (2)1.1原理图 (2)1.2原理图器件 (2)1.3原理图参数设置说明 (3)1.4 PCB板图 (4)2：制P1口8只LED灯每0.5秒闪亮一次程序 (5)2.1 程序 (5)2.2 程序原理详细介绍 (5)3：件流程图 (7)3.1流程图的优点 (7)3.2流程图采用的符号 (7)3.3软件流程图制作软件 (7)3.4流程图 (7)4:软件仿真 (9)4.1 Proteus仿真原理图 (9)参考文献 (11)前言：单片机技术飞速发展，单片机的应用已经渗透到了国民经济的各个领域，处处影响着人们的生活，它的出现给现代工业测控领域带来了一次新的技术革命。

【51单片机8个跑马灯程序汇编设计思路】1. 引言在嵌入式系统中，跑马灯程序是一个非常常见且基础的程序设计。

通过控制LED灯的亮灭顺序，实现灯光在一组灯中顺序轮流亮起的效果。

其中，51单片机是一种常用的嵌入式系统开发评台，本文将探讨如何通过汇编语言设计实现8个跑马灯程序的思路和方法。

2. 分析题目我们需要对题目进行细致的分析。

51单片机8个跑马灯程序要求我们设计并实现一个程序，能够控制8个LED灯依次轮流亮起的效果。

这意味着我们需要对LED灯进行控制，并且需要考虑如何实现循环、延时等功能。

3. LED灯控制在实现跑马灯程序时，首先需要考虑如何控制LED灯的亮灭。

一种常见的方法是通过I/O口控制LED灯的高低电平，从而实现灯的亮灭。

我们需要了解51单片机的I/O口控制方式，并结合LED灯的连接方式进行设计。

4. 循环控制跑马灯程序的核心在于实现LED灯的依次轮流亮起。

这就需要我们设计循环控制的程序结构。

在汇编语言中，可以通过跳转指令和计数器来实现循环效果，我们需要考虑如何设计循环的次数和顺序。

5. 延时控制为了让人眼能够观察到LED灯的亮灭效果，我们需要在程序中添加延时控制。

这需要我们了解51单片机的定时器控制和时钟频率，并根据LED灯的亮度要求设计合适的延时程序。

6. 汇编设计思路在进行汇编设计时，可以按照以下步骤进行：1）设置I/O口控制LED灯的引脚，确定LED的连接方式；2）设计循环控制结构，确定LED灯的顺序和次数；3）添加延时程序，控制LED灯亮灭的时间间隔；4）编写中断程序，处理定时器中断等事件；5）调试程序，验证跑马灯效果是否符合要求。

7. 个人观点和理解通过设计这个跑马灯程序，我深切体会到了汇编语言的精妙之处。

通过对硬件的直接控制和对程序结构的精心设计，我感受到了嵌入式系统开发中的乐趣和挑战。

而对于初学者来说，设计跑马灯程序也是一个很好的学习过程，可以加深对于51单片机结构和编程思想的理解。

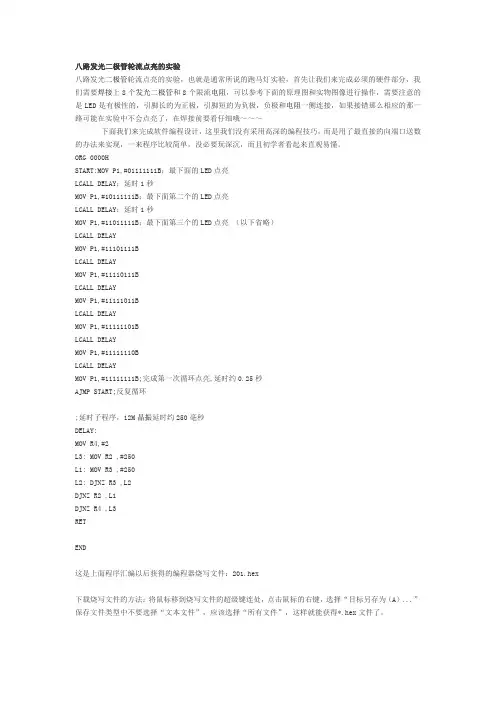

八路发光二极管轮流点亮的实验八路发光二极管轮流点亮的实验，也就是通常所说的跑马灯实验，首先让我们来完成必须的硬件部分，我们需要焊接上8个发光二极管和8个限流电阻，可以参考下面的原理图和实物图像进行操作，需要注意的是LED是有极性的，引脚长的为正极，引脚短的为负极，负极和电阻一侧连接，如果接错那么相应的那一路可能在实验中不会点亮了，在焊接前要看仔细哦～～～下面我们来完成软件编程设计，这里我们没有采用高深的编程技巧，而是用了最直接的向端口送数的办法来实现，一来程序比较简单，没必要玩深沉，而且初学者看起来直观易懂。

ORG 0000HSTART:MOV P1,#01111111B；最下面的LED点亮LCALL DELAY；延时1秒MOV P1,#10111111B；最下面第二个的LED点亮LCALL DELAY；延时1秒MOV P1,#11011111B；最下面第三个的LED点亮（以下省略）LCALL DELAYMOV P1,#11101111BLCALL DELAYMOV P1,#11110111BLCALL DELAYMOV P1,#11111011BLCALL DELAYMOV P1,#11111101BLCALL DELAYMOV P1,#11111110BLCALL DELAYMOV P1,#11111111B;完成第一次循环点亮,延时约0.25秒AJMP START;反复循环;延时子程序，12M晶振延时约250毫秒DELAY:MOV R4,#2L3: MOV R2 ,#250L1: MOV R3 ,#250L2: DJNZ R3 ,L2DJNZ R2 ,L1DJNZ R4 ,L3RETEND这是上面程序汇编以后获得的编程器烧写文件：201.hex下载烧写文件的方法：将鼠标移到烧写文件的超级键连处，点击鼠标的右键，选择“目标另存为（A）...”保存文件类型中不要选择“文本文件”，应该选择“所有文件”，这样就能获得*.hex文件了。

可编辑修改精选全文完整版实验一跑马灯实验一、实验内容1、基本的流水灯根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。

每点亮一个LED，采用软件延时一段时间。

2、简单键控的流水灯不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。

松手后，又按正序点亮流水灯。

3、键控的流水灯上电，不点亮LED，按一下K1键，按正序点亮流水灯。

按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。

二、实验方案1、总体方案设计考虑到K4键未被使用，所以将实验内容中的三项合并到一个主函数中：K4键代替实验内容第二项中的K1键；单片机一开机即执行实验内容第一项；K1、K2、K3键实现实验内容第三项。

所用硬件：AT89C52、BUTTON、LED-BLUE、电源输入：P2.0-K1；P2.1-K2；P2.2-K3；P2.3-K4。

低电平有效输出：P0.0~P0.7-D0~D7。

LED组连线采用共阳极，低电平有效软件设计：软件延时采用延时函数delay(t)，可调整延迟时间：void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}由于涉及到按键变化所以要设置一个变量oldK保留按键键值，要在延时程序中检测是否按键，当按键后立即设置oldK的值。

按键判断采用在while循环中利用条件语句判断P2的值然后执行该键对应的代码段，达到相应的响应。

为了让K4键的效果优化，即状态变化从当前已亮灯开始顺序点亮或逆序点亮，利用全局变量n来记录灯号，利用算法即可实现。

主要算法：1、全局变量的定义：uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;2、顺序、逆序点亮流水灯：void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}3、实验内容第二项流水灯灯亮顺序变换：void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){out=D[n];n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}4、对应实验内容第一项，开机顺序点亮流水灯：while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}2、实验原理图图2-1 实验原理图3、程序流程图图2-2 程序流程图三、源程序#include"reg51.h"#define uchar unsigned char#define uint unsigned int#define out P0uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;//记录当前亮的灯号void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}void delay10ms(){uint i;for(i=0;i<10000;i++);}void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}int delay4(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK){ //按键变化退出循环return 1;}}return 0;}void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}void main(){oldK=K[0];while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}while(1){out=AllOff;if((P2&0x0f)!=0x0f){//检测有键按下delay10ms();//延时10ms再去检测//P2.0_K1键按下正序点亮流水灯if(P2==K[1]){oldK=K[1];while(1){forward();if(P2!=K[1]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.1_K2键按下逆序点亮流水灯if(P2==K[2]){while(1){backward();if(P2!=K[2]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.2_K3键按下关闭全部LEDif(P2==K[3]){oldK=K[3];out=AllOff;}//P2.3_K4键按下长按逆序点亮流水灯，不按正序点亮流水灯，直到其他键按下停止if(P2==K[4]){hold();}}}}四、实验结果1、基本的流水灯：开机后即重复顺序点亮流水灯，等待其他按键。

微控制器综合设计与实训实验名称：实验三跑马灯实验实验三：跑马灯实验1 实训任务(1) 编写程序，实现对LED1~LED8的轮流点亮；(2) 仿真调试，调整延时时间，利用仿真示波器观察延时时间长短；(3) 下载程序，观察跑马灯运行状况。

1．1 实验说明本实验将要实现的是控制实训平台上的8个LED灯实现一个类似跑马灯的效果，LED通过控制IO口的高低电平工作，因此实验的关键在于如何控制STM32的IO口输出。

1．2 实验步骤(1) 在实训平台上将IO口与LED(LED1~LED8)连接；(2) 复制工程模板文件夹，新建led.c和led.h文件，并将新建文件加入工程中；(3) 编写led.h文件，声明void LED_Init(void)初始化函数，宏定义LED1~LED8；(4) 编写led.c文件，建立void LED_Init(void)初始化函数，实现对LED灯用到的IO端口的配置，配置为推挽输出，速度为50MHZ；(5) 编写main()函数，实现对LED1~LED8的轮流点亮；(6) 软件仿真，调整延时时间，利用仿真示波器观察延时时间长短；(7) 下载程序，观察跑马灯的运行状况。

2 程序设计2．1 通过数组实现流水灯：2．2 通过宏定义实现流水灯：2．3 通过函数实现流水灯：2．4 通过SYSTICK中断实现流水灯：3硬件原理图设计4 总结通过数组实现流水灯：通过宏定义实现流水灯：通过函数实现流水灯：通过SYSTICK中断实现流水灯：实验心得：本次实验通过四种方法来实现流水灯，分别是通过数组实现流水灯，通过宏定义实现流水灯，通过函数实现流水灯，通过SYSTICK中断实现流水灯。

让我体会到单片机代码的多样性及强大的拓展功能。

MCU通过控制IO口的高低电平来直接控制LED的亮灭，所以本实验的关键是如何控制STM32的IO口输出，来达到我们想要的效果。

就比如灯光秀。

摘要：本设计使用89C51芯片，利用P0的8个端口连接8个发光二极管，通过P0.0到P0.7的值控制“跑马灯”的亮灭,以达到显示效果。

设计的中断程序要对多个按键动作进行响应，灯光变换的花样有4种，用4个按键k0,k1,k2,k3切换。

按下k1键，程序作左向流水灯; 按下k2按键程序作右向流水灯; 按下k3键为亮点向中间移动; 按下k4键为执行亮点向两边移动。

浏览了网上的各种作品及代码，通过各种实现代码的比较，和各种优化，总结出本程序，以较优秀的代码实现各种可控的“跑马”功能。

引言：本设计用4个开关按键控制8个发光二极管，组成为一排跑马灯进行各种样式的亮灯形式，在中断程序中处理多个按键动作的响应，以控制一排跑马灯的工作。

1设计概述本程序设计意在展示跑马灯的色彩样式及“跑马”变换效果，如果将跑马灯做大，会有很高的观赏价值。

我查阅书籍资料，浏览网上的各种作品及代码，通过各种实现代码的比较，和各种优化，总结出本程序，以较优秀的代码实现各种可控的“跑马”功能。

本设计的中断程序要对多个按键动作进行响应，灯光变换的花样有4种，用4个按键k1,k2,k3,k4切换。

进入程序后，程序作双向流水灯；按下k1键，程序作左向流水灯; 按下k2按键程序作右向流水灯; 按下k3键为亮点向中间移动; 按下k4键为执行亮点向两边移动。

2硬件电路设计及描述本设计使用89C51芯片，利用P0的8个端口连接8个发光二极管，通过P0.0到P0.7的值控制“跑马灯”的亮灭,以达到显示效果，连接图如图1所示。

图1：硬件电路连接图1利用P1.0到P1.3这4个端口作为4个控制开关的输入，控制开关连接INT0中断，按键触发中断响应以停止“跑马灯”当前的执行样式,进而改变跑马灯的显示样式。

图2：硬件电路连接图2综上所述，总体的电路连接如图3：图3：总体硬件电路连接图3软件设计流程及描述主程序的设计思路为，开始时执行左右流水灯,在中断服务程序中，首先读取按键状态，然后延时10ms，再次读取按键状态。

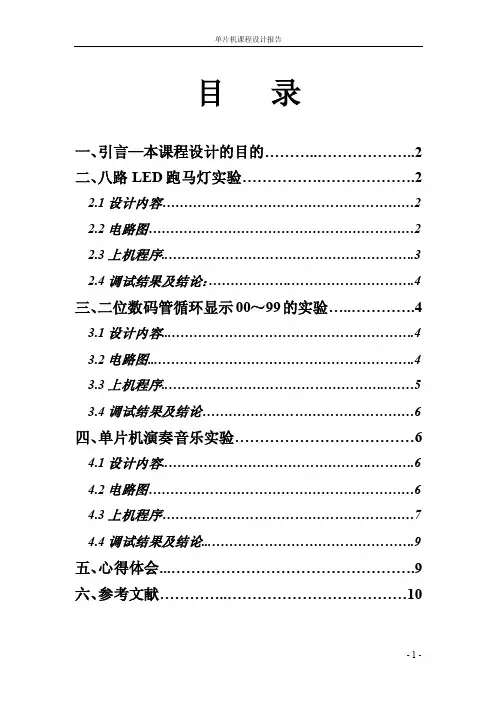

目录一、引言—本课程设计的目的 (2)二、八路LED跑马灯实验 (2)2.1设计内容 (2)2.2电路图 (2)2.3上机程序 (3)2.4调试结果及结论： (4)三、二位数码管循环显示00～99的实验 (4)3.1设计内容 (4)3.2电路图 (4)3.3上机程序 (5)3.4调试结果及结论 (6)四、单片机演奏音乐实验 (6)4.1设计内容 (6)4.2电路图 (6)4.3上机程序 (7)4.4调试结果及结论 (9)五、心得体会 (9)六、参考文献 (10)摘要：由于单片机体积小、成本低、使用方便，所以被广泛地应用于仪器仪表、现场数据的采集和控制。

通过本次课程设计掌握单片机硬件和软件方面的知识，更深入的了解单片机的实际应用。

关键词：单片机，程序，跑马灯，数码管，测试……一、引言—本课程设计的目的以本学期对单片机的学习和认识，并通过本次课程设计加以应用，从而达到一个对所学知识的巩固、更深一步的理解，面对一个电子设计，应对出系统的方案，分析出各个板块来，再对各个板块进一步的具体的设计，先进行硬件电路设计，此时一定要考虑好要用什么元件、各个元件的具体参数、是否能实现应有功能，从而得到一个完整的硬件电路。

在根据该电路设计出软件的功能模块、从而完成程序流程图，在根据流程图完成程序的设计，并通过反复的调试、运行、更正，直至完成既定功能为止，最后将软件、硬件结合进行调试、运行，对其功能进行最终测试，并反复思考其测试中遇到相应问题的原因，并将其一一处理，从而完成本次设计的实验要求，以及本次课程设计的最终目的。

二、八路LED跑马灯实验2.1设计内容：八路发光二极管轮流点亮的实验，也就是通常所说的跑马灯实验，首先让我们来完成必须的硬件部分，我们需要焊接上8个发光二极管和8个限流电阻，可以参考下面的原理图和实物图像进行操作，需要注意的是LED是有极性的，引脚长的为正极，引脚短的为负极，负极和电阻一侧连接，如果接错那么相应的那一路可能在实验中不会点亮了。

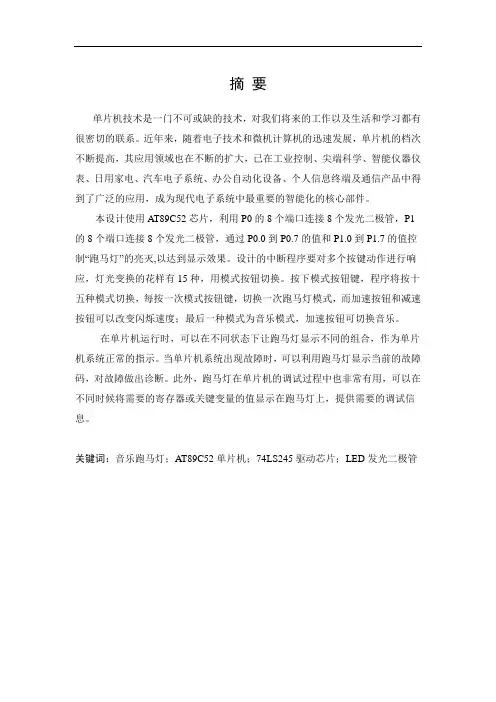

摘要单片机技术是一门不可或缺的技术，对我们将来的工作以及生活和学习都有很密切的联系。

近年来，随着电子技术和微机计算机的迅速发展，单片机的档次不断提高，其应用领域也在不断的扩大，已在工业控制、尖端科学、智能仪器仪表、日用家电、汽车电子系统、办公自动化设备、个人信息终端及通信产品中得到了广泛的应用，成为现代电子系统中最重要的智能化的核心部件。

本设计使用AT89C52芯片，利用P0的8个端口连接8个发光二极管，P1的8个端口连接8个发光二极管，通过P0.0到P0.7的值和P1.0到P1.7的值控制“跑马灯”的亮灭,以达到显示效果。

设计的中断程序要对多个按键动作进行响应，灯光变换的花样有15种，用模式按钮切换。

按下模式按钮键，程序将按十五种模式切换，每按一次模式按钮键，切换一次跑马灯模式，而加速按钮和减速按钮可以改变闪烁速度；最后一种模式为音乐模式，加速按钮可切换音乐。

在单片机运行时，可以在不同状态下让跑马灯显示不同的组合，作为单片机系统正常的指示。

当单片机系统出现故障时，可以利用跑马灯显示当前的故障码，对故障做出诊断。

此外，跑马灯在单片机的调试过程中也非常有用，可以在不同时候将需要的寄存器或关键变量的值显示在跑马灯上，提供需要的调试信息。

关键词：音乐跑马灯；AT89C52单片机；74LS245驱动芯片；LED发光二极管1 设计概述 (1)1.1设计目的 (1)1.2设计作用 (1)1.3设计要求 (1)1.4系统设计框图 (1)2元器件介绍 (3)2.1AT89C52单片机 (3)2.2驱动芯片74LS245 (3)2.3其他元件及功能 (4)3 硬件电路设计 (6)3.1单片机最小系统 (6)3.2LED显示部分 (7)3.3按钮控制部分 (7)3.4数码管显示电路 (8)3.5蜂鸣器部分 (8)3.6系统总电路图 (9)4 软件设计 (10)4.1 程序流程图 (10)4.2 程序设计 (10)5 结束语 (32)参考文献 (33)1 设计概述1.1设计目的利用所学单片机的理论知识进行软硬件整体设计，培养学生分析、解决问题的能力，锻炼学生理论联系实际、综合应用的能力。

单片机课程设计跑马灯的控制摘要：本设计选择对跑马灯的控制，先构思跑马灯实现预想效果，然后进行分析，根据要求编写程序，选择硬件端口，并进行调试致预想效果，最后浅谈课程设计的经历，以及总结。

目录一）课程设计的目的二）课程设计的要求三）流程图四）原理图五）程序语言六）总结七）参考资料设计题目：试设计一个闪烁跑马灯控制器，该控制器可以控制8个灯顺序亮灭。

当单片机上电后，8个灯依次从左向右亮，并且每个灯亮的时间为1秒钟。

这时，如果按钮K1按下，则灯亮的顺序是从右向左，同样，每个灯亮的时间是1秒钟。

这时，如果按下按钮K2,则此时，4个灯亮4个灯灭，延迟4秒钟以后，又开始从左向右点亮。

最后，若按下按钮K3,则全部灯亮。

此时若想再次点亮灯，必须重新上电。

题目分析：该题目要求控制8盏灯的亮灭，可使用单片机的P1.0到P1.8口来控制。

按钮K1用P3.4口，K2用P3.2口，及外部中断0，K3用P3.3口，及外部中断1，分别来实现。

单片机使用AT89C52，电源使用5V标准电源。

顺序亮灭使用外部中断源构成循环控制语句。

一、课程设计的目的课程设计是本专业集中实践环节的主要内容之一。

训练正确地应用单片机，培养解决工业控制、工业检测等领域具体问题的能力。

学生通过所做课题，熟悉单片机应用系统开发研制的过程，软硬件设计的工作方法、内容及步骤，对学生进行基本技能训练。

例如组成系统、编程、调试、绘图等。

使学生理论联系实际，提高动手能力和分析问题、解决问题的能力。

通过本课程设计，主要达到以下目的：1.使学生增进对单片机的感性认识，加深对单片机理论方面的理解。

2.使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通讯等。

3.使学生了解和掌握单片机应用系统的软/硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。

二、课程设计的要求1.学生需认真阅读课程设计任务书，熟悉有关设计资料及参考资料，熟悉各种设计规范的有关内容，认真完成任务书规定的设计内容。

单片机跑马灯输入引脚对8盏灯的控制1. 简介单片机跑马灯是一种常见的电子设计，通过程序控制多个灯的亮灭顺序，实现灯光闪烁的效果。

在这个设计中，我们将着重讨论单片机跑马灯中输入引脚对8盏灯的控制方法。

2. 单片机跑马灯的原理单片机跑马灯的设计原理是通过单片机的输出引脚控制LED灯的亮灭。

通过程序控制输出引脚的电平变化，可以控制LED灯的亮度，从而实现不同的灯光效果。

3. 输入引脚对8盏灯的控制方法在单片机跑马灯中，一般使用输入引脚来控制灯光的亮灭顺序。

对于8盏灯的控制，我们可以通过以下方法实现：3.1 使用二进制控制可以通过单片机的IO口输出8位二进制数，然后通过这个二进制数的变化来控制8盏灯的亮灭顺序。

可以通过循环移位的方法来实现灯光的顺序变化，从而实现跑马灯的效果。

3.2 使用计数器可以通过单片机上的定时器或者计数器来控制灯光的亮灭顺序。

通过定时器的中断生成，可以实现灯光的循环控制，从而实现跑马灯的效果。

3.3 使用外部输入还可以通过外部的输入引脚来控制灯光的亮灭顺序。

可以通过按键或者其他传感器来控制灯光的变化，从而实现跑马灯的效果。

4. 实际案例以下是一个使用输入引脚对8盏灯进行控制的实际案例：4.1 案例描述我们使用STM32单片机来设计一个跑马灯程序，通过外部引脚控制8盏LED灯的亮灭顺序。

我们设计了一个简单的电路，将8盏LED灯连接到单片机的8个引脚上，然后通过外部的输入引脚来控制LED灯的亮灭。

4.2 实现方法我们首先编写了一个简单的程序，通过外部输入引脚来控制LED灯的亮灭顺序。

我们使用定时器的中断功能，以固定的时间间隔来控制LED灯的亮灭，从而实现跑马灯的效果。

4.3 测试结果经过测试，我们成功实现了通过外部输入引脚控制8盏LED灯的跑马灯效果。

我们可以通过外部的按键来控制LED灯的亮灭顺序，从而实现不同的灯光效果。

5. 结论通过上述案例，我们可以看到，通过输入引脚控制8盏LED灯的跑马灯效果是可行的。

微机原理及单片机应用实验实验报告实验跑马灯一、实验内容开关控制输出方式，共四种，开关拨到k1时奇数灯亮，开关拨到k2时偶数灯亮，开关k3时奇数偶数灯轮流亮，开关拨到k4时从左到右依次亮，开关拨到k5时从右到左依次亮。

二、实验步骤①依次L1-L8接入P1.0-P1,7，将P3接入高低电平开关②编程③实现三、实验原理图四．实验程序清单ORG 0000HPX00: MOV P1,#0FFH KEY : MOV A,#0FEHPO00: JB P3.0,PO01JNB P3.0,PO02PO01: MOV A,#055HMOV P1,ALJMP PO00PO02: JB P3.1,PO03JNB P3.1,PO04PO03: MOV A,#0AAHMOV P1,ALJMP PO00PO04: JB P3.2,PO05JNB P3.2,PO06PO05:MOV A,#0FEHK1:MOV P1,AJNB P3.2,LASTAJMP W1W1:RL ASJMP K1C1:MOV R6,#0A0HMOV R7,#0FFHK2:MOV R7,#0FFHK3:DJNZ R7,K3DJNZ R6,K2LJMP W1PO06:JB P3.3,PO07JNB P3.3,PO08PO07:MOV A,#7FHK4:MOV P1,AJNB P3.3, LASTAJMP W2W2: RR ASJMP K4C2: MOV R6,#0A0HMOV R7,#0FFHK5:MOV R7,#0FFHK6:DJNZ R7,K6DJNZ R6,K5LJMP W2PO08:JB P3.4,PO09JNB P3.4,LASTPO09:MOV A,#55HMOV P1,AMOV R6,#0A0HMOV R7,#0FFHK7:MOV R7,#0FFHK8:DJNZ R7,K8DJNZ R6,K7MOV A,#0AAHMOV P1,AMOV R6,#0A0HMOV R7 ,#0FFHK9:MOV R7,#0FFHK10:DJNZ R7,K10DJNZ R6,K9LJMP PO08LAST:MOV P1,#0FFHLJMP PO00END五、实验总结参考8255交通灯实验，加上延时程序以及查询式的跳转方法实现跑马灯。

实验三、跑马灯程序设计实验（2学时）一、实验目的1、熟悉89C51单片机系列指令系统；2、掌握软件定时程序的编写方法和子程序的调用方法；3、掌握使用汇编语言来实现跑马灯设计。

二、实验内容参照如下原理图设计一个跑马灯控制程序，让8个led按照自己的设想发光，显示的样式尽可能的丰富，灯的变化延时通过调用软件延时子程序来实现，要求延时时间为0.5S。

LED灯样式参考：1、让8个灯闪烁完后，1个灯向左（RL）或向右（RR）移动（流水灯）。

2、8个灯通过取表格“T AB：DB 81H,0C3H,0E7H,0FFH,18H,3CH,7EH,0FFH”值进行变化。

三、实验设备微机1台，单片机实验板1块四、实验报告要求1、写出实验目的、实验内容、实验设备、程序流程图和源程序清单（加注释）；2、写出运行结果，并分析其是否正确；3、说明实验中遇到的问题及解决的方法；4、用实验报告纸手写实验报告。

ORG 0000HSJMP MAINORG 0030H;LCALL MAINMAIN:MOV P1,#00HMOV DPTR,#LIGHTCHU:MOV R3,#06HMOV A,#00HTURN:MOV 20H,AMOVC A,@A+DPTRMOV P1,AMOV A,20HINC ALCALL DELAYDJNZ R3,TURNSJMP CHUDELAY:MOV R0,#05HD1:MOV R1,#250D2:MOV R2,#200D3:DJNZ R2,D3D4:DJNZ R1,D2DJNZ R0,D1RETLIGHT:DB 81H,42H,24H,18H,24H,42H SJMP $END本实验，使我受益良多。

在实验未开始之前，老师给了我们讲解了什么是跑马灯，让我们知道这跑马灯是怎么一回事；后来老师还讲了一两个例子，这让我们在设计程序的时候，有了头绪。

本实验，我的程序是P1两边同时来灯，当两灯相碰撞时，就反弹；反弹到顶/底时，再向内聚；然后再反弹……这是实验最终的程序，但在程序未出炉之前，遇到了一些问题。

单片机跑马灯程序*******************************************************************;此程序是用单片机的p1 口接八个led 灯作跑马灯试验，八个led 依次亮了又熄灭，形成漂亮;的跑马灯。

本人已经试验成功。

;单片机教程网51hei 原创;该8 路单片机跑马灯程序代码简单，电路也容易搭建，只需把led 接在p1 口上就可以了，希望大家能试验成功顺利的完成跑马灯报告;****************************************** *************************org 0000hajmp start;跳转到程序开始org 0030h;定义起始汇编地址start:mova,#0ffh ;clr c ;mov r2,#08h ;循环八次。

loop: rlc a ;带进位左移。

mov p1,a ;此时led 灯开始有反映了。

call delay ;延时djnz r2,loop ;循环（djnz 条件判断）movr2,#07h ;loop1: rrc a ;带进位右移mov p1,a ;此时led 灯开始有反映了。

call delay ;延时djnz r2,loop1 ;反复循环jmp start ;回到程序的开头delay: mov r3,#20 ;延时子程序d1: mov r4,#20d2: mov r5,#248djnz r5,$djnzr4,d2 单片机论坛51hei/bbs/ 有更多的跑马灯流水灯试验---------3 路单片机跑马灯程序---------------------------------------ORG 0000HLJMPMAINORG 030HMAIN: MOV P1,#0DBH ;化为2 进制为11011011--0 状态时led灯亮ACALL DELay MOV P1,#06DH ;化为2 进制为01101101ACALL DELay;MOV P1,#0B6H ;化为2 进制为10110110ACALL DELayAJMP MAINdelay: movr7,#255d1: mov r6,#255d2: djnz r6,d2djnz r7,d1retendtips:感谢大家的阅读，本文由我司收集整编。
