数字电路与逻辑设计实验报告,基于FPGA的数字电子钟的设计与实现

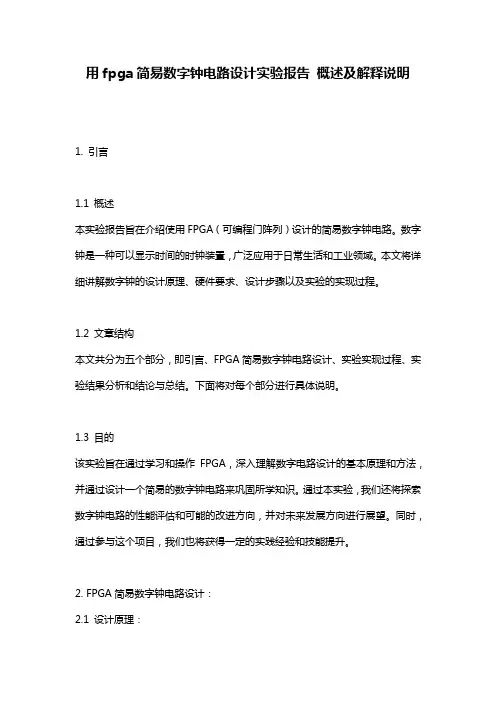

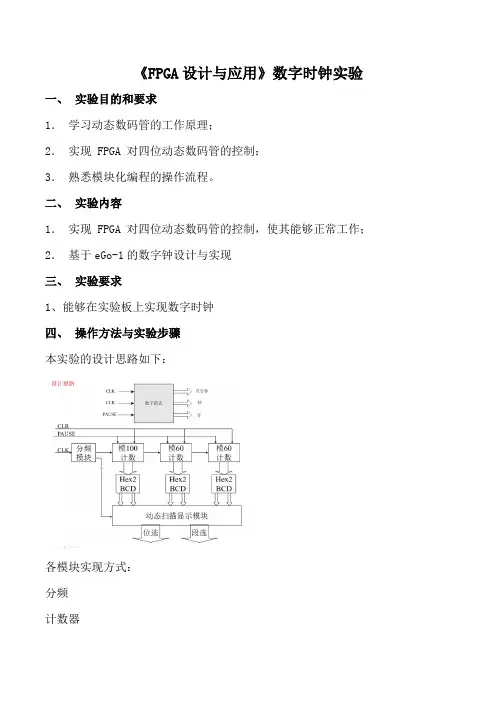

用fpga简易数字钟电路设计实验报告概述及解释说明1. 引言1.1 概述本实验报告旨在介绍使用FPGA（可编程门阵列）设计的简易数字钟电路。

数字钟是一种可以显示时间的时钟装置，广泛应用于日常生活和工业领域。

本文将详细讲解数字钟的设计原理、硬件要求、设计步骤以及实验的实现过程。

1.2 文章结构本文共分为五个部分，即引言、FPGA简易数字钟电路设计、实验实现过程、实验结果分析和结论与总结。

下面将对每个部分进行具体说明。

1.3 目的该实验旨在通过学习和操作FPGA，深入理解数字电路设计的基本原理和方法，并通过设计一个简易的数字钟电路来巩固所学知识。

通过本实验，我们还将探索数字钟电路的性能评估和可能的改进方向，并对未来发展方向进行展望。

同时，通过参与这个项目，我们也将获得一定的实践经验和技能提升。

2. FPGA简易数字钟电路设计：2.1 设计原理：在本次实验中，我们使用FPGA（现场可编程逻辑门阵列）来设计一个简易的数字钟电路。

FPGA是一种集成电路芯片，可依据用户需要重新配置其内部互连，从而实现不同的逻辑功能。

我们将利用FPGA的可编程性和强大的计算能力来实现数字钟的功能。

该数字钟电路主要由时钟模块、倒计时模块和显示模块组成。

时钟模块负责产生稳定而精确的脉冲信号作为系统的时基；倒计时模块通过对输入时间进行倒计时操作，并发出相应信号提示时间变化；显示模块用于将倒计时结果以数码管显示出来。

2.2 硬件要求：为了完成该设计，我们需要准备以下硬件设备：- FPGA开发板：提供了外部接口和资源，用于连接其他硬件设备并加载程序。

- 数码管：用于显示时间信息。

- 时钟源：提供稳定而精确的脉冲信号作为系统的时基。

2.3 设计步骤：以下是设计步骤的详细说明：1. 确定所需功能：首先明确数字钟需要具备哪些功能，例如12小时制还是24小时制、倒计时功能等。

2. 确定FPGA型号：根据设计需求和资源限制，选择适合的FPGA型号。

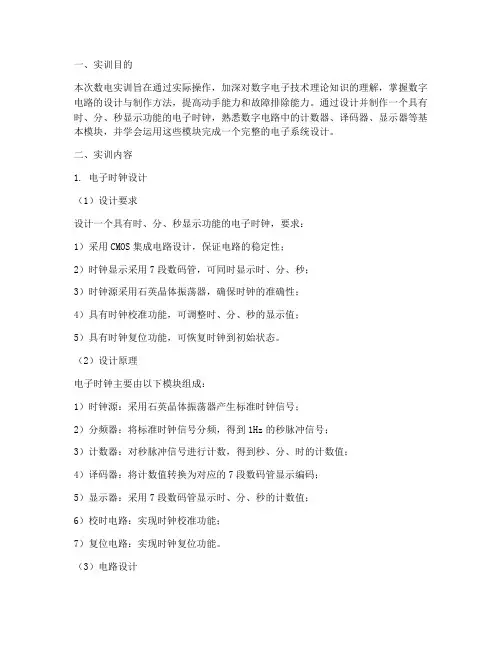

一、实训目的本次数电实训旨在通过实际操作，加深对数字电子技术理论知识的理解，掌握数字电路的设计与制作方法，提高动手能力和故障排除能力。

通过设计并制作一个具有时、分、秒显示功能的电子时钟，熟悉数字电路中的计数器、译码器、显示器等基本模块，并学会运用这些模块完成一个完整的电子系统设计。

二、实训内容1. 电子时钟设计（1）设计要求设计一个具有时、分、秒显示功能的电子时钟，要求：1）采用CMOS集成电路设计，保证电路的稳定性；2）时钟显示采用7段数码管，可同时显示时、分、秒；3）时钟源采用石英晶体振荡器，确保时钟的准确性；4）具有时钟校准功能，可调整时、分、秒的显示值；5）具有时钟复位功能，可恢复时钟到初始状态。

（2）设计原理电子时钟主要由以下模块组成：1）时钟源：采用石英晶体振荡器产生标准时钟信号；2）分频器：将标准时钟信号分频，得到1Hz的秒脉冲信号；3）计数器：对秒脉冲信号进行计数，得到秒、分、时的计数值；4）译码器：将计数值转换为对应的7段数码管显示编码；5）显示器：采用7段数码管显示时、分、秒的计数值；6）校时电路：实现时钟校准功能；7）复位电路：实现时钟复位功能。

（3）电路设计1）时钟源：选用NE555定时器构成石英晶体振荡器，产生标准时钟信号；2）分频器：选用CD4060计数器进行分频，得到1Hz的秒脉冲信号；3）计数器：选用CD4518BCD计数器，分别实现秒、分、时的计数；4）译码器：选用CD4511BCD至7段数码管译码器，将计数值转换为7段数码管显示编码；5）显示器：采用7段数码管，分别显示时、分、秒的计数值；6）校时电路：采用按钮开关实现时钟校准功能；7）复位电路：采用按钮开关实现时钟复位功能。

2. 电子时钟制作（1）元器件准备根据电路设计，准备以下元器件：1）NE555定时器1个；2）CD4060计数器1个；3）CD4518BCD计数器3个；4）CD4511BCD至7段数码管译码器3个；5）7段数码管3个；6）石英晶体振荡器1个；7）电阻、电容、二极管、导线等。

***大学电工电子实验报告EDA技术基础设计报告多功能数字钟设计电子信息科学与技术年 月 日多功能数字钟设计一．任务解析用Verilog硬件描述语言设计数字钟，实现：1、具有时、分、秒计数显示功能，以二十四小时循环计时。

2、具有调节小时，分钟的功能。

3、具有整点报时同时LED灯花样显示的功能。

4、【发挥】三键（模式选择，加，减）调整，数码管闪烁指示功能。

5、【发挥】增加闹钟任意设定功能，时间精确到分。

二．方案论证第2页，共19页三．重难点解析1、模式选择键的设计//模式选择键。

有5个模式，m0为正常走钟；m1为调分；m2为调时；m3为闹钟调分；m4为闹钟调时。

module mode_key(key,clr,m);input key,clr;output [2:0]m;reg [2:0]m;always @(posedge key or negedge clr) beginif(!clr) m=0;else if(m==4) m=0;else m=m+1;endendmodule2、数字钟秒钟计数设计module cnt60_sec(clk,clr,q,c);input clk,clr;output [6:0]q;output c;reg [6:0]q;reg c;always @(posedge clk or negedge clr) beginif(!clr) begin q=0;c=0;endelse if(q[3:0]==9) begin q[3:0]=0;if(q[6:4]==5) begin q[6:4]=0; c=1;endelse q[6:4]=q[6:4]+1;end第3页，共19页else begin q[3:0]=q[3:0]+1;q[6:4]=q[6:4];c=0;endendendmodule、秒钟计数模块就是一个60的计数器，计数到59的时候清零，进位加1。

调时不需要控制秒钟，所以没有加模式选择按键。

学生实验实习报告册学年学期：课程名称：实验项目：基于FPGA的数字电子钟的设计与实现姓名：学院和专业：班级：指导教师：重庆邮电大学教务处制1.系统顶层模块设计（如：图一 0）图一02.主要功能模块电路设计2.1分频模块这是分频模块的顶层设计图主要完成了把50MHz的时钟信号降频为1KHz、500Hz、1Hz 图一 1图一 1这是其中100分频计数器的计数器图一 2图一 22.2计时模块分、秒计时模块（实现模60计数）图二 1 这是两个模60计数器，图二 1其中是连在一起的，把秒钟的进位信号接到分钟计数模块的接收端2.2.1小时计时模块（实现模24计数图二 2）这是模24计数器（如图：图二 2），是用74390来实现，47390 是下降沿有效图二 22.3数码管动态显示模块这是动态显示模块的顶层设计图，如图：图二 3图二 32.3.1扫描模块couner6（实现6位数码管的扫描图二 4）该模块需使用74390设计一个模6的计数器。

实现了模值为6的计数功能其中应该接好 global 用作延时图二 4位选模块dig_select(3-8译码器用作控制哪一个数码显示器亮) 图二 5 该模块用于选择 6位数码管中的某一位显示相应字形。

74138为图二 52.3.2段选模块seg_select 图二 6该模块功能是从6组4bit信号中选择一组作输出。

图二 62.3.3译码模块decoder（实现了把8421码，译码成数码管的显示）图二 7图二 72.4整点报时设计思路：首先要做到在整点的时候报时（也就是说再整点的时候蜂鸣器响），那么我们就观察在整点的时候电路有什么特征。

我们观察到的特征就是：在整点的时候秒钟，分钟都是为零的，也就是说在正点的时候分钟秒钟的二进制数每位都是为零的，那么这就是我们控制蜂鸣器响的条件了。

那就是把秒钟分钟的每个线或非一下就好了。

但是我们要实现蜂鸣器响几秒，那么就再秒钟的低两位上就不接，就实现了响四秒。

基于FPGA的数字电⼦钟的设计与实现背景：本实验所有结果基于Quartus II 13.1 (64-bit)实现，实验过程采⽤⾃下⽽上⽬录⼀、基本功能设计与思路基本功能：能实现秒、分钟、⼩时的计数，计数结果清晰稳定的显⽰在 6 位数码管上。

1、动态显⽰模块该模块主要功能是通过数码管的动态扫描实现 6 位数码管显⽰计数结果，本模块由扫描模块scan_cnt6，位选控制模块 dig_select，数据选择控制模块 seg_select 以及译码模块 decoder 构成扫描模块 scan_cnt6模块功能：产⽣ 位选控制端dig_select 和数据选择端 code_select 模块所需要的地址信息，扫描时钟决定位选信号和数据切换的速度。

设计思路：利⽤74390芯⽚（P160 TTL 双⼗进制异步计数器）构建⼀个模六计数器，就是6进制计数器，利⽤计数到6（110）时，“q2”和“q1”为⾼电平，产⽣ ⼀个复位信号，加到74390的⾼电平有效的异步清0端“1CLR”上，使计数器回0，从⽽实现模六计数。

设计结果：cnt6模块设计图波形仿真：（默认为时序仿真）cnt6模块波形仿真图位选模块 dig_select模块功能：在地址端的控制下，产⽣位选信号。

设计思路：利⽤74138芯⽚（3线-8线译码器），当选通端输⼊端G1为⾼电平，选通端输⼊端G2AN和G2BN为低电平时，将扫描信号cnt6的输出作为输⼊信号，dig[5..0]是译码输出，输出低电平有效。

设计结果：dig_select模块设计图波形仿真：dig_select模块波形仿真图数据选择模块 seg_select模块功能：输⼊ 6 组数据，每组数据 4bit，本模块完成在地址端的控制下从6 组数据当中选择 1 组输出。

设计思路：利⽤74151芯⽚（P91 8选1数据选择器），在控制输⼊端GN为低电平时，将扫描信号的选择下，分别选中D[5..0]对应的输⼊信号输出为Y。

数字逻辑实验报告实验三、综合实验电路一、实验目的：通过一个综合性实验项目的设计与实现，进一步加深理论教学与实验软硬件平台的实践训练，为设计性实验做好充分准备。

二、实验原理：根据要求的简单设计性的电路设计实验，应用基本器件与MSI按照电路设计步骤搭建出初级电路；设计型、综合型的较复杂实验电路三、实验设备与器件：主机与实验箱四、实验内容：（1）实验任务：根据所学习的器件，按照电路开发步骤搭建一个时钟，要求实现的基本功能有计时功能、校对时间功能、整点报时、秒表等功能。

（2）实验任务分析：完成该数字时钟，采用同步时序电路，对于计时的的功能，由于时间的秒分时的进位分别是60、60、24，所以可以应用74LS163计数器分别设计2个模60计数器以及一个模24计数器，那么需要有7个秒输出，7个分输出，6个小时的输出；对于校对时间的功能，由74LS163的特性可知，当该器件处于工作状态时，每来一个CLK脉冲，计数值加1，所以可以手动控制给CLK脉冲，来进行时间的校对；对于整点报时功能，可以采用一个比较电路，当时间的分秒数值全部为零时，那么此时可以接通报时装置，可以在电路中设置报时的的时间；对于秒表功能，有两种方案，可以单独重新设计一个秒表装置，采用模100计数器以及两个模60计数器，可以进行优化，使用原先的两个模60计数器，这样可以简化电路，是电路简洁。

（3）实验设计流程：（4）输入输出表：（5）各个功能模块的实现：A、计时功能模块的实现（电路图及说明）秒表部分及说明说明：该部分是实现功能正常计时中的秒部分的计时工作。

如图所示，图中采用两个74LS163来做一个模60计时器，计数的起止范围是0~59，（第一个74LS163采用模10计数，起止为0~9，第二个74LS163的计数起止范围是0~5），两个器件采用级联方式，用预置位方法实现跳转；该部分有7个秒输出，接到BCD译码显示器。

注解：第一个163器件：LDN端统一接到清零端ABCD端接地ENP端接到VCC高电平ENT接高电平VCC第二个163器件：LDN端统一接到清零端ABCD端接地ENP端接到VCC高电平ENT接高电平第一个163的预置位段分钟部分以及说明：说明：该部分是实现功能正常计时中的分部分的计时工作。
