变电站监控系统设计方案随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。
关键字：监控系统监控系统方案电力监控变电站监控监控工程视频监控一、概述随着社会经济和科学技术的飞速发展，特别是计算机网络的发展，人们对安全技术防范的要求也越来越高。
为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪将会成为安全防范领域的发展方向。
同时，随着无人值守变电站管理模式的全面推广，在监控中心通过现有的电力通信网对所属变电站实现远程实时视频监控、远程故障和意外情况告警接收处理，可提高变电站运行和维护的安全性及可靠性，并可逐步实现电网的可视化监控和调度，使电网调控运行更为安全、可靠。
变电站远程图像监控系统可将变电站的各个监视点，如主控制室的设备运行情况、主变、断路器、隔离刀闸等的运行状态实时图像、防火防盗等智能设备报警信息传输到监控中心，监控人员可通过实时图像和远动信息对变电站的运行情况进行综合监控、分析，减少人员现场维护的工作量，提高了工作效率。
利用多媒体计算机、网络和远程监控技术进行的“遥视”化管理，有效促进了生产管理水平的进步。
二、设计原则1.实用性及可靠性原则2.先进性、成熟性与可扩展性原则3.开放性和标准化原则4.经济性原则5.可维护性、可管理性原则6.网络继承性原则7.灵活性原则三、设计依据本系统方案设计遵循“功能齐全，技术先进，实用可靠，扩展性好，有利管理，投资合理”的原则，完全符合中华人民共和国公安部有关条例和规范，包括：GBJ115-87工业电视系统工程设计规范GB50198-94民用闭路监视电视系统工程技术规范GB12322-90通用性应用电视设备可靠性试验方法GB12663-2001防盗报警控制器通用技术条件GB4798.4-90电工电子产品应用环境条件无气候防护场所使用GB2423.10-89电工电子产品基本环境试验规程GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击）抗扰度试验GB/T17626.6射频场感应的传导骚扰抗扰度GB/T17626.8工频磁场的抗扰度试验GB50217-94电力工程电缆设计规范IEC364-4-41保护接地和防雷接地标准GB/T14429-93远动设备及系统-术语ITU-TH.323网络电视电话系统和终端设备标准ISO/IECJTCH.264视音频编解码标准-视听对象的编码ITUH.264视音频编解码标准IEEE802.310BASE-T以太网接口标准IEEE802.3U100BASE-TX快速以太网接口标准四、系统组成：1.整体系统组成本监控系统由站端部分、小区主站监控中心、网络客户端三部分组成。
变电站监控系统技术方案一、项目背景及目标这个变电站监控系统项目，主要是为了满足日益增长的电力需求，确保电力系统的安全稳定运行。
项目目标就是构建一套集数据采集、传输、处理、存储、展示于一体的监控系统，实现变电站运行状态的实时监控，提高运维效率。
二、系统架构1.数据采集层：采用高精度传感器，实时采集变电站各设备运行参数，如电压、电流、温度等。
2.数据传输层：采用有线与无线相结合的方式，将采集到的数据实时传输至数据处理中心。
3.数据处理层：对采集到的数据进行清洗、分析、处理，各类报表，为运维人员提供决策依据。
4.数据存储层：采用分布式存储系统，确保数据的安全性和可靠性。
5.数据展示层：通过大屏幕、手机APP等终端，实时展示变电站运行状态，便于运维人员监控。
三、技术方案1.传感器选型：根据变电站设备特点，选用适合的传感器，确保数据采集的准确性。
2.传输方式：结合变电站现场环境，采用有线与无线相结合的方式，实现数据的实时传输。
3.数据处理算法：运用大数据、等技术，对采集到的数据进行智能分析，为运维人员提供有针对性的建议。
4.存储方案：采用分布式存储系统，确保数据的安全性和可靠性。
5.展示终端：开发大屏幕展示系统、手机APP等终端，实现变电站运行状态的实时监控。
四、项目实施与验收1.项目实施：按照设计方案，分阶段、分任务进行实施，确保项目进度和质量。
a.系统运行稳定，数据采集、传输、处理、存储、展示等功能正常；b.传感器精度达到设计要求；c.数据传输实时性满足要求；d.系统具备一定的扩展性和可维护性。
3.验收流程：项目验收分为初验、终验两个阶段，初验合格后进行终验。
五、后期运维与维护1.建立运维团队：项目验收合格后，成立专业的运维团队，负责系统的日常运维和维护。
2.定期检查：定期对系统进行检查，确保系统稳定运行。
3.数据分析：对采集到的数据进行深入分析，为运维人员提供有针对性的建议。
4.系统升级：根据技术发展，对系统进行升级，提高系统性能和功能。

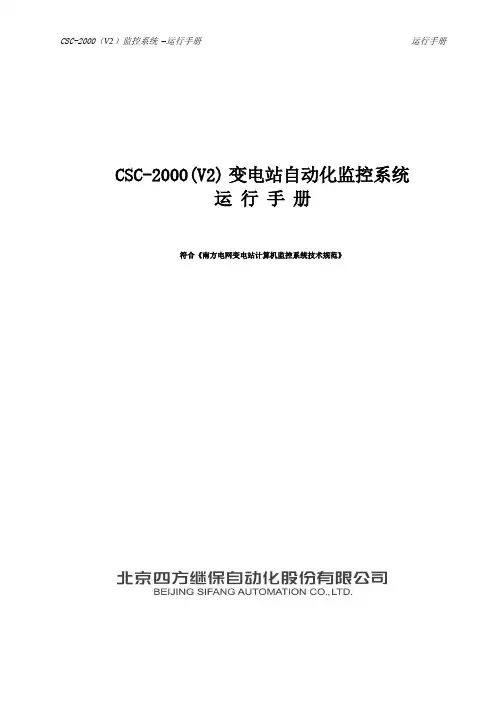

CSC-2000(V2)变电站自动化监控系统运行手册符合《南方电网变电站计算机监控系统技术规范》第一章概述一.1设备标准化配置CSC-2000(V2)系统的站控层设备通常分为两类，一类是以数据通信处理功能为主，主要指远动主站，一类是以提供人机交互为主，包括监控主站、继电保护工程师站、五防工作站（可选）、A VQC主站（可选）等。
在CSC-2000系统中这些站控层的设备基本都是独立设计，其数据库也是相互独立的，但不同功能的主站有些可以同机运行；而CSC-2000(V2)系统在站控层的两类主站（数据通信处理主站和人机交互主站）之间仍采用平等独立的方式，而将系统的各种人机交互类主站（监控主站、继电保护工程师主站、维护工程师站、VQC主站、五防工作站等）统一到一个平台，共享数据，但在物理上也可以配置为单独的硬件设备，这样的配置原则既满足了数据通信处理类主站对数据处理速度的要求，又使所有人机交互主站保持数据的一致性及人机交互接口的统一风格。
因此在CSC-2000系统中我们推荐各个功能主站物理单独配置主机，而CSC-2000(V2)系统中由于各个功能主站采用的是同一的数据平台，不同的主站完全可以配置在同一台主机中。
➢监控主站监控主站主要是为变电站内运行人员提供人机交互的界面，它负责收集、处理、显示和记录间隔层设备采集的信息，并根据操作人员的命令向间隔层设备下发控制命令，从而完成对变电站内所有设备的监视和控制，有时监控主站也叫作人机接口HMI，所实现的功能主要包括：●与装置通信，获得实时及历史信息；●多种形式的实时信息显示：单线图、图形、图表等；●操作控制功能：通过屏幕/鼠标/键盘，可操作控制开关、刀闸、压板等可控对象；●灵活多样的报警处理：通过弹出窗口、图形闪烁、声音等形式及时向操作员发出事故和预告警报，提醒及时处理；●各种重要数据的保存、查询和分析；●用户的权限管理：系统管理员、维护人员、操作人员等被赋予不同权限，只有被授权人员才能进行被授权的操作，其操作行为将被记录在事件记录内；●各种记录和报表的生成与打印。
变电站遥视监控系统解决方案目录一、系统总体方案。
31.1 变电站前端子系统41.1.1 集中型网络视频服务器51.1.2 外围摄像机监控设备单元51.1.3 报警管理单元51.1.4 其它辅助设备单元61.2 集控站监控子系统61.2.1 系统服务器61.2.2 流媒体转发服务器71.2.3 值班员工作站71.2.4 其它设备8二、产品技术参数102.1 前端摄像机102.2 光端机132.3 矩阵（可选产品）152.4 视频、流媒体、管理服务器162.5 SVR网络存储录像机 DH-SVR3016H 172.6 集中型网络视频服务器19三、设备清单20随着视频压缩技术的不断发展，视频技术在电力系统领域获得了广泛的应用，其中监控系统正是其主要的应用领域。
现有的视频监控系统主要分两类，即模拟监控系统和数字监控系统，而且数字视频监控系统正全面取代模拟监控系统。
远程图像监控系统目的是为了解决变电所自动化“遥测、遥信、遥控、遥调等四遥”以外新的“遥视”问题，不仅为自动化变电所管理提供了新的手段，而且对无人值班变电所的安全性和可靠性运行提供了监视手段。
一、系统总体方案变电所图像监控系统共分两个子系统：变电站前端子系统和集控站监控子系统。
变电站前端子系统主要包括：♦ 视频采集设备（光纤一体化高速智能球机、带云台枪型摄像机）♦ 集中型网络视频服务器♦ 网络存储设备♦ 数据传感设备（温湿度传感器，门禁系统）♦ 防盗报警系统（电子围栏、红外探测器、烟感探测器）♦ 现场灯光控制♦ 监控控制箱及防雷装置♦ 线缆集控站监控子系统主要包括：♦ 管理服务器♦ 流媒体服务器软件♦ 视频显示终端♦ 视频浏览终端软件系统结构拓扑图如下图所示：1.1 变电站前端子系统无人职守变电站前端部分设备主要由集中型网络视频服务器、视频采集、网络存储设备、防盗报警设备、灯光控制系统、数据传感设备等主要设备组成，主要完成图像、温湿度的采集、编码和传输、摄像机的控制和报警联动的输入/输出工作。

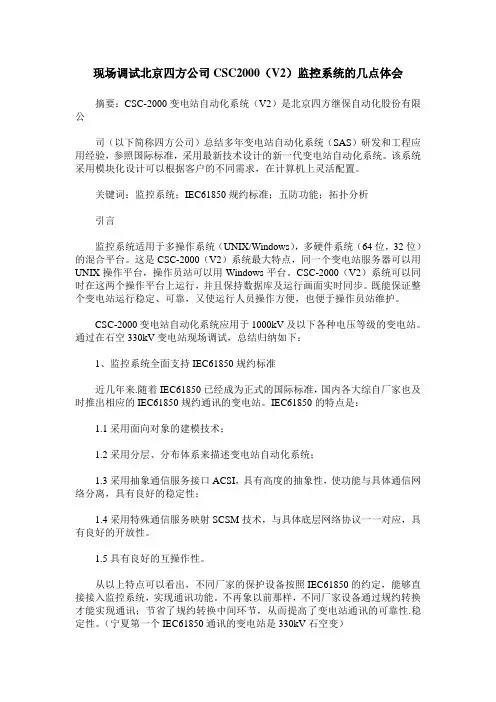

现场调试北京四方公司CSC2000（V2）监控系统的几点体会摘要：CSC-2000变电站自动化系统（V2）是北京四方继保自动化股份有限公司（以下简称四方公司）总结多年变电站自动化系统（SAS）研发和工程应用经验，参照国际标准，采用最新技术设计的新一代变电站自动化系统。
该系统采用模块化设计可以根据客户的不同需求，在计算机上灵活配置。
关键词：监控系统；IEC61850规约标准；五防功能；拓扑分析引言监控系统适用于多操作系统（UNIX/Windows），多硬件系统（64位，32位）的混合平台。
这是CSC-2000（V2）系统最大特点，同一个变电站服务器可以用UNIX操作平台，操作员站可以用Windows平台。
CSC-2000（V2）系统可以同时在这两个操作平台上运行，并且保持数据库及运行画面实时同步。
既能保证整个变电站运行稳定、可靠，又使运行人员操作方便，也便于操作员站维护。
CSC-2000变电站自动化系统应用于1000kV及以下各种电压等级的变电站。
通过在石空330kV变电站现场调试，总结归纳如下：1、监控系统全面支持IEC61850规约标准近几年来.随着IEC61850已经成为正式的国际标准，国内各大综自厂家也及时推出相应的IEC61850规约通讯的变电站。
IEC61850的特点是：1.1采用面向对象的建模技术；1.2采用分层、分布体系来描述变电站自动化系统；1.3采用抽象通信服务接口ACSI，具有高度的抽象性，使功能与具体通信网络分离，具有良好的稳定性；1.4采用特殊通信服务映射SCSM技术，与具体底层网络协议一一对应，具有良好的开放性。
1.5具有良好的互操作性。
从以上特点可以看出，不同厂家的保护设备按照IEC61850的约定，能够直接接入监控系统，实现通讯功能。
不再象以前那样，不同厂家设备通过规约转换才能实现通讯；节省了规约转换中间环节，从而提高了变电站通讯的可靠性.稳定性。
（宁夏第一个IEC61850通讯的变电站是330kV石空变）CSC-2000（V2）变电站自动化系统是国内第一个全面支持IEC61850的变电站自动化系统。

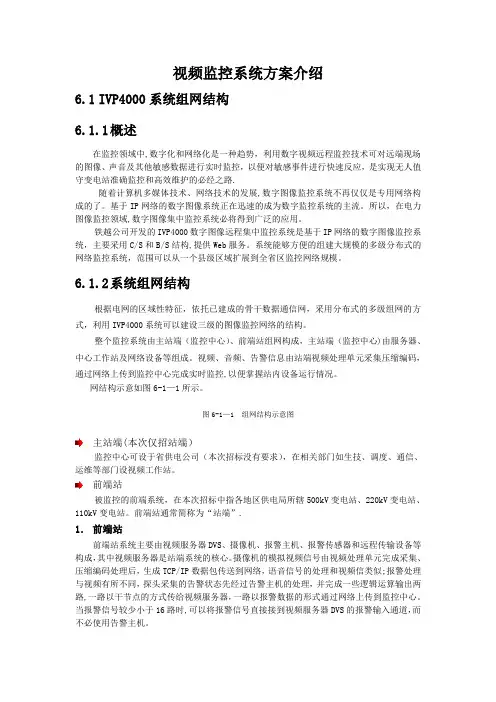

视频监控系统方案介绍6.1IVP4000系统组网结构6.1.1概述在监控领域中,数字化和网络化是一种趋势，利用数字视频远程监控技术可对远端现场的图像、声音及其他敏感数据进行实时监控，以便对敏感事件进行快速反应，是实现无人值守变电站准确监控和高效维护的必经之路.随着计算机多媒体技术、网络技术的发展,数字图像监控系统不再仅仅是专用网络构成的了。
基于IP网络的数字图像系统正在迅速的成为数字监控系统的主流。
所以，在电力图像监控领域,数字图像集中监控系统必将得到广泛的应用。
铁越公司开发的IVP4000数字图像远程集中监控系统是基于IP网络的数字图像监控系统，主要采用C/S和B/S结构,提供Web服务。
系统能够方便的组建大规模的多级分布式的网络监控系统，范围可以从一个县级区域扩展到全省区监控网络规模。
6.1.2系统组网结构根据电网的区域性特征，依托已建成的骨干数据通信网，采用分布式的多级组网的方式，利用IVP4000系统可以建设三级的图像监控网络的结构。
整个监控系统由主站端（监控中心）、前端站组网构成，主站端（监控中心)由服务器、中心工作站及网络设备等组成。
视频、音频、告警信息由站端视频处理单元采集压缩编码，通过网络上传到监控中心完成实时监控,以便掌握站内设备运行情况。
网结构示意如图6-1—1所示。
图6-1—1 组网结构示意图主站端(本次仅招站端）监控中心可设于省供电公司（本次招标没有要求），在相关部门如生技、调度、通信、运维等部门设视频工作站。
前端站被监控的前端系统，在本次招标中指各地区供电局所辖500kV变电站、220kV变电站、110kV变电站。
前端站通常简称为“站端”.1．前端站前端站系统主要由视频服务器DVS、摄像机、报警主机、报警传感器和远程传输设备等构成，其中视频服务器是站端系统的核心。
摄像机的模拟视频信号由视频处理单元完成采集、压缩编码处理后，生成TCP/IP数据包传送到网络，语音信号的处理和视频信类似;报警处理与视频有所不同，探头采集的告警状态先经过告警主机的处理，并完成一些逻辑运算输出两路,一路以干节点的方式传给视频服务器，一路以报警数据的形式通过网络上传到监控中心。
变电站CSC2000监控系统常见故障的判断及处理作者：阙灿娣来源：《科技与创新》2014年第23期随着电网的快速发展，变电站已由常规的强电监控转变为弱电监控，采用变电站综合自动化系统对变电站一、二次设备进行监视、测量、记录并处理各种信息，能够实现对变电站主要设备的远程控制、操作。
CSC2000监控系统是北京四方继保自动化股份有限公司生产的变电站综合自动化系统，目前已在福建电网中得到了广泛的应用。
笔者结合多年经验，分析了CSC2000监控系统运行中发生的主要故障，并提出了变电运行人员判断、处理此类故障的方法。
1; CSC2000监控系统站控层设备故障处理1.1 操作员工作站硬件损坏系统操作员工作站硬件损坏后，将直接导致操作员工作站无法使用。
对此，应及时汇报调度并通知专业人员进行处理。
1.2 监控系统软故障设备运行中，可采用重新启动的方法来处理综自系统因监控程序出错、死机或其他异常情况而导致的监控系统软故障。
如果监控系统某一应用功能出现软故障，则可重新启动应用程序。
如果监控系统某台操作员工作站完全死机，则必须重启该操作员工作站，并重新执行监控程序。
应特别注意的是，综自系统操作员工作站在运行中因出现异常或故障而对变电站失去监控时，应及时向值班调度员和有关人员汇报，并安排人员到保护小室、开关室利用间隔层设备进行现场监控。
1.3 遥测量越限误报警或不报警当越限报警信号发出时，应认真核对报警值是否与变电一次设备运行工况相符，如果确系设备运行值越下限或上限时，应针对具体情况根据现场运行规程处理;如果系误报警，则应通知自动化专业人员正确设置设备的运行参数越限值。
当综自系统频繁出现越限误报警，且专业人员还未处理时，可利用系统人工置数功能进行强制置数解除误报警，但应加强对人工置数参数项的监视，待专业人员处理好后解除人工置数。
1.4 语音报警异常CSC2000综自系统设置了语音报警，可对开关、压板变位情况进行语音播报。
变电站智能辅助监控系统子系统介绍一、系统概述变电站智能辅助监控系统的设计作为辅助监视变电站设备安全运行和监视变电站环境安全的目的，包括视频监控子系统，安全警卫子系统，门禁子系统，灯光智能控制子系统和环境监测子系统以及管理平台等。
主要考虑系统的实用性、安全性、经济性、可扩展性、兼容性、易操作性等几方面。
从实际出发，采用嵌入式网络型监控设备，辅于传感器，将变电站运行环境涉及的安全项目纳入到统一的监控平台下，组建综合监控管理系统，具有较好的成本优势，彻底解决了各种监控系统独立建设、各自为政、形成信息孤岛的现象。
建设周期大为缩短，系统维护成本也大大降低。
二、子系统介绍1、环境监控子系统环境监控子系统主机安装在监控室，通过采集和传输技术的应用，利用我公司辅助控制主机，可以实时监测某些重要场所和设备的工作环境（如：电压、电流、温度、湿度、漏水、水位、有害气体、含氧量、风速风向、烟雾、明火等等）；当工作环境出现异常时，可及时显示、报警，并可通过通信IP网络将数据上传至市级和省级调度中心。
本子系统由设备终端和系统平台两大部分组成，设备终端主要包含辅助控制主机和各种传感器。
系统平台主要是在电脑上可以直观的显示出被监测量的大小或状态，以及被监测量的实时值或各种故障发生的情况。
智能图像监控及可视对讲子系统变电站智能图像监控及可视对讲系统基于数字硬盘录象机硬件设备，并以网络视频集中监控系统管理软件为核心，执行强大的系统功能。
目前支持海康和大华的全系列数字监控以及网络摄像机设备。
门禁控制子系统门禁系统是指基于现代电子与信息技术，在变电站的出入口安装自动识别系统，通过对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统。
它是利用非接触式智能卡或指纹代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。
维护人员手册首先说一下CSC2000V2的维护说明1、开机、进监控系统如果电脑不小心断电，待机子起好后，点桌面左下角的操作系统的开始—运行——输入命令startjk——然后输入用户名，密码就可以完成登录。
注：下面所提到的开始指的是监控系统的开始2、查看、编辑报表开始——应用模块——历史及报警——报表——然后双击打开相应的日报表、月报表、年报表即可。
编辑：单击报表编辑——选相应的报表——把有*号的列选定后——右键、实点更改——四遥——选相应的要更改的间隔——找到要改的那个遥测点——双击——确定即可。
3、查看历史报警开始——应用模块——历史及报警——报警历史查询——打开后变电站和间隔那里可以先相应的间隔查询也可以查询所有的间隔，报警类型可以选相应的报警类型，选好起始时间和终止时间后单击查询即可查询历史报警。
4、查看监控后台版本开始——系统帮助——版本信息5、查看保护定值开始——应用模块——保护管理——双击变电站——广西220kV蝴蝶变——保护装置——双击相应的间隔——双击定值——单击召唤定值——选择CPU：选IEC61850CPU——确定。
即可查看相应的定值（控制字那里显示的是十进制的定值，点右键可看到十/十六进制的切换，转成十六进制后即可跟定值清单对应该上）6、增加、删减、修改用户名及密码开始——应用模块——系统管理——用户管理——选相应的功能，增加修改完成后，点保存数据。
（也可以更改用户组权限设置，给相应用户组配相应的功能权限）7、更改间隔名开始——应用模块——数据库管理——实时库组态工具——双击变电站后点前面圆圈的节点——间隔——找到要改的间隔，右键——重命名。
改名完后，先点击保存然后点击界面上的刷新—发布，即完成数据库间隔名的更改。
但主画面及分图上的间隔名的文字描述还得去更改一下。
开始——应用模块——图形系统——图形编辑——点击左上角第二个图标找开文件——找到要改的图形的名称（确定图形的名称可以运行界面的左上角上看到，如看不到点一下右上角的箭头就可以看到）更改好后点击保存——右键——文件同步——同步当前文件（即可同时完成备机的修改）——保存退出监控系统。
