人教版初中九年级下册数学第二十九章单元测试卷3附答案解析

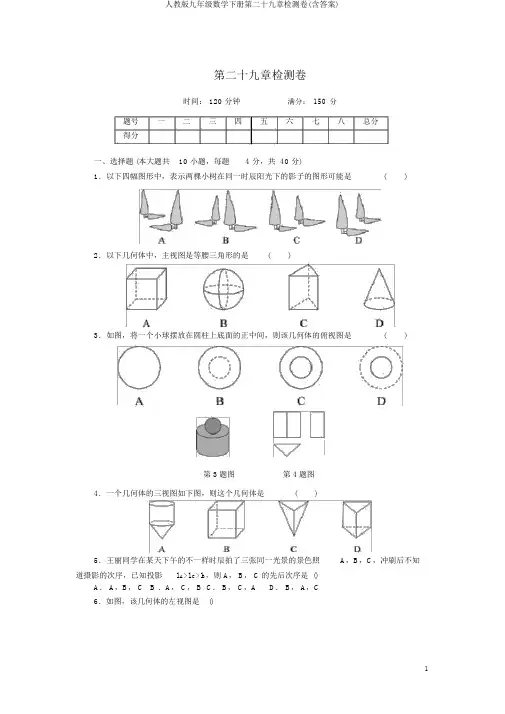

第二十九章检测卷时间： 120 分钟满分：150分题号一二三四五六七八总分得分一、选择题 (本大题共10 小题，每题 4 分，共 40 分)1．以下四幅图形中，表示两棵小树在同一时辰阳光下的影子的图形可能是() 2．以下几何体中，主视图是等腰三角形的是()3．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()第3题图第4题图4．一个几何体的三视图如下图，则这个几何体是()5．王丽同学在某天下午的不一样时辰拍了三张同一光景的景色照A，B，C，冲刷后不知道摄影的次序，已知投影l A>l C>l B，则 A， B， C 的先后次序是 ()A． A，B， C B ．A， C， B C． B， C，A D． B， A，C6．如图，该几何体的左视图是 ()7．由若干个同样的小正方体组合而成的一个几何体的三视图如下图，则构成这个几何体的小正方体个数是()A．3个B．4个C．5 个D．6个8．如图，一条线段AB 在平面 Q 内的正投影为A′B′，AB＝ 4，A′B′＝ 23，则 AB 与 A′B′的夹角为 ()A． 45° B． 30° C． 60° D．以上都不对第8题图第9题图第10题图9．图 a 和图 b 中全部的正方形都全等，将图 a 的正方形放在图 b 中的①②③④某一位置，所构成的图形不可以围成正方体的地点是()A．①B．②C．③D．④10．如图是某几何体的三视图，依据图中数据，求得该几何体的体积为()A． 60π B ． 70π C． 90π D． 160π二、填空题 (本大题共 4 小题，每题 5 分，满分20 分)11．如图是测得的两根木杆在同一时间的影子，那么它们是由________形成的投影 (填“太阳光”或“灯光”)．第 11题图第12题图第13题图12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影子CD 等于 2 米，若树底部到墙的距离BC 等于 8 米，则树高AB 等于 ________米．13．如图是一个上、下底密封的纸盒的三视图，依据图中数据，可计算出这个密封纸盒的表面积为 ____________cm 2(结果可保存根号)．14．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________ 个小立方块．三、 (本大题共 2 小题，每题8 分，满分16 分 )15．如图是两根标杆及它们在灯光下的影子．请在图中画出光源的地点(用点 P 表示 )，并在图中画出人在此光源下的影子(用线段 EF 表示 )．16．下边几何体的三种视图有无错误？假如有，请更正．四、 (本大题共 2 小题，每题8 分，满分16 分 )17．由几个同样的边长为 1 的小立方块搭成的几何体的俯视图如下图，方格中的数字表示该地点的小立方块的个数．(1)请在以下图方格纸中分别画出该几何体的主视图和左视图；(2)这个几何体的体积为________个立方单位．18.如图，某一广告墙PQ 旁有两根直立的木杆AB 和 CD ，某一时辰在太阳光下，木杆CD 的影子恰好不落在广告墙PQ 上．(1)请在图中画出此时的太阳光芒CE 及木杆 AB 的影子 BF；(2)若 AB＝ 5 米，CD＝ 3 米，CD 到 PQ 的距离 DQ 的长为 4 米，求此时木杆AB 的影长．五、 (本大题共 2 小题，每题10 分，满分 20 分 )19．以下图是一个机器部件的毛坯，请将这个机器部件的三视图增补完好．20．如图是由两个长方体组合而成的一个立体图形的三视图，依据图中所标尺寸(单位：mm)，求这个立体图形的表面积．六、 (此题满分12 分 )21．以下图是一个直三棱柱的主视图和左视图．(1)请补画出它的俯视图，并标出有关数据；(2)依据图中所标的尺寸，计算这个几何体的全面积．七、 (此题满分12 分 )22．如图，小华在夜晚由路灯AC 走向路灯BD .当他走到点P 时，发现他身后影子的顶部恰好接触到路灯AC 的底部；当他向前再步行12m抵达点 Q 时，发现他身前影子的顶部恰好接触到路灯BD 的底部．已知小华的身高是 1.6m，两个路灯的高度都是9.6m ，且 AP＝QB .(1)求两个路灯之间的距离；(2)当小华走到路灯 BD 的底部时，他在路灯AC 下的影长是多少？八、 (此题满分14 分 )23．如图，一透明的敞口正方体容器ABCD － A′B′C′D′中装有一些液体，棱AB一直在水平桌面上，容器底部的倾斜角为α(∠CBE＝α)．研究：如图①，液面恰好过棱CD，并与棱 BB′交于点 Q，此时液体的形状为直三棱柱，其三视图及尺寸如图②所示．解决问题：(1)CQ 与 BE 的地点关系是 ________， BQ 的长是 ________dm；(2)求液体的体积 (提示： V 液＝ S△BCQ×高 AB)；(3)求液面到桌面的高度和倾斜角α的度数注： sin37 °≈3， tan37 °≈3. 54参照答案与分析1．D 2.D 3.C 4.D 5.C 6.C 7.C 8.B 9.A 10.B 11．太阳光12.1013．(75 3＋360) 分析：依据该几何体的三视图知道它是一个正六棱柱，其高为 12cm ，依据正六边形的性质易知它的底面边长为5cm ，∴其侧面积为 6× 5× 12＝ 360(cm 2)，底面积为 1× 5×5752222 3×6＝ 2 3(cm )，∴这个密封纸盒的表面积为 (75 3＋ 360)cm .14．9 分析： 由主视图可得组合几何体的基层有 3 列，由左视图可得该几何体有2 行，∴最基层最多有 3×2＝ 6(个 )小立方块， 第 2 层最多有 1＋ 1＝ 2(个 )小立方块， 最上一层最多有 1 个小立方块，∴构成该几何体的小立方块最多有6＋2＋ 1＝ 9(个 )．15．解：如图，点 P 是光源， (4 分 )EF 就是人在光源 P 下的影子． (8 分 )16．解：有错误．主视图错，中间应画一条实线；左视图错，中间应画一条虚线；俯视图错，中间应画一条实线，如下图．(8 分)17．解： (1)如下图． (6 分 )(2)6(8 分 )18．解： (1)如下图． (4 分 )5＝ 3，解得 x ＝20分)(2)设木杆 AB 的影长 BF 为 x 米，由题意得 x 43 .(7 答：木杆 AB 的影长是 20米． (8 分 ) 319．解：如下图．(10 分)20．解：依据三视图，可知下边的长方体的长、宽、高分别为 8mm ， 6mm ， 2mm ，上边的长方体的长、 宽、高分别为 4mm ，2mm ，4mm.(4 分 )则这个立体图形的表面积为 2(8× 6 ＋ 6× 2＋ 8× 2)＋ 2(4× 2＋2× 4＋ 4×4)－ 2× 4×2＝ 200(mm 2)．(9 分)答：这个立体图形的表面积为200mm 2.(10 分 )21．解： (1)如下图． (4 分 )1(2)由勾股定理得底面的斜边长为10cm ，(5 分 )S 底 ＝ 2×8× 6＝ 24(cm 2)， S 侧 ＝ (8＋ 6＋10)× 3＝ 72(cm 2)， (9 分 )S 全 ＝ 72＋ 24× 2＝ 120(cm 2)． (11 分 )答：这个几何体的全面积是120cm 2.(12 分 )PM ＝ AP ，∴ 1.6＝x， 22．解：(1) 设 AP ＝ BQ ＝ x m ．∵ MP ∥BD ，∴△ APM ∽△ ABD ，∴ BD AB 9.62x ＋ 12解得 x ＝ 3，∴ AB ＝ 2x ＋ 12＝ 2× 3＋12＝ 18(m) ． (5 分 )答：两个路灯之间的距离为 18m.(6 分 )(2)设小华走到路灯BD 处，头的顶部为 E ，连结 CE 并延伸交 AB 的延伸线于点F ，则BEBF 即为此时他在路灯AC 下的影子长．设 BF ＝y m ．∵ BE ∥ AC ，∴△ FEB ∽△ FCA ，∴ AC＝ BF ，即 1.6＝y ，解得 y ＝ 3.6.(11 分 )AF9.6 y ＋ 18答：当小华同学走到路灯BD 处时，他在路灯AC 下的影子长是 3.6m.(12 分)23．解： (1)平行3(4 分)(2)V 液＝ 1× 3× 4× 4＝ 24(dm 3)． (7 分 )2(3) 过点 B 作 BF ⊥ CQ ，垂足为△1× 3× 4＝ 1× 5× BF ，∴ BF ＝12F.(8 分)∵SBCQ ＝2 25 dm ，∴液12BQ3面到桌面的高度是 5 dm.(11 分) ∵在 Rt △ BCQ 中， tan ∠ BCQ ＝ BC ＝4，∴∠ BCQ ≈ 37°.由 (1)可知 CQ ∥ BE ，∴ α＝∠ BCQ ≈37°.(14 分 )。

人教版九年级数学下册第二十九章达标测试卷一、选择题(每题2分，共20分)1．一个矩形木框在太阳光的照射下，在地面上的投影不可能是()2．下列关于投影与视图的说法正确的是()A．平行投影中的光线是聚成一点的B．线段的正投影还是线段C．三视图都是大小相同的圆的几何体是球D．正三棱柱的俯视图是正三角形3．中国古建筑借助榫卯将木构件连接起来，构件的凸出部分叫榫头，凹进部分叫卯，如图，甲木构件带有榫头，乙木构件带有卯，两个构件可完全咬合，则乙木构件的俯视图是()4.如图，树AB在路灯O的照射下形成投影AC，若树高AB＝2 m，树影AC＝3 m，树与路灯的水平距离AP＝4.5 m，则路灯的高度OP是()A．3 m B．4 m C．5 m D．6 m5．一个几何体的三视图如图所示，则这个几何体是()6．如图，在房檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是()A．△ACE B．△ADF C．△ABD D．四边形BCED7．如图，太阳光线与地面成60°的角，照射在放置在地面上的一个皮球上，皮球在地面上的投影长是20 3，则皮球的直径是()A．15 B．8 3 C．10 3 D．30(第7题)(第9题)(第10题)8.在平面直角坐标系中，点P(2，4)是一个光源，木杆AB两端的坐标分别是(1，2)，(4，1)，则木杆AB在x轴上的投影A′B′的长是()A．4 B.143 C.92D．59．如图，将由6个棱长为1的小正方体组成的几何体在桌面上顺时针旋转90°后，左视图的面积为()A．3 B．4 C．5 D．610．如图是某风车的示意图，其大小、形状相同的四个叶片均匀分布，点M在旋转中心O的正下方．某一时刻，太阳光恰好垂直照射叶片OA，OB，叶片影子为线段CD，测得MC＝8.5米，CD＝13米，此时垂直于地面的标杆EF与它的影子FG的长度之比为23(其中点M，C，D，F，G在同一直线上)，则OM的长为()A．10米B．13米C.13米D．20米二、填空题(每题3分，共18分)11．广场上，一个大型字母宣传牌垂直于地面放置，其投影如图所示，则该投影属于____________．(填“平行投影”或“中心投影”)(第11题)(第13题) (第14题)12.在①长方体、②球、③圆锥、④圆柱、⑤正方体、⑥三棱柱这六种几何体中，其主视图、左视图、俯视图可以完全相同的是__________(填序号)．13．一个几何体的主视图和俯视图如图所示，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则m＋n＝________．14．公元前6世纪，古希腊学者泰勒斯用图①的方法巧测金字塔的高度．如图②，小明仿照这个方法，测量圆锥形小山包的高度，已知圆锥底面周长为62.8 m．先在小山包旁边立起一根木棒，当木棒影子的长度等于木棒高度时，测得AB的长为23 m(直线AB过圆锥底面圆的圆心)，则圆锥形小山包的高度约为________m(π取3.14)．15．如图是一个三棱柱的三视图，在△EFG中，EF＝6 cm，EG＝10 cm，∠EGF ＝30°，则AB的长为________cm.(第15题) (第16题)16.在同一时刻两根垂直于水平地面的木杆在太阳光下的影子如图所示，其中木杆AB＝2.5 m，它的影子BC＝2 m，木杆PQ的影子有一部分落在了墙上(MN)，PM＝1.6 m，MN＝1 m，则木杆PQ的长度为________．三、解答题(17题6分，18～21题每题8分，22，23题每题10分，24，25题每题12分，共82分)17．(6分)把下图中的几何体与它们对应的三视图用线连接起来．18.(8分)如图所示的图形是一个水平放置的直三棱柱被斜着截去一部分后形成的，请画出它的主视图、左视图和俯视图．19．(8分)一个几何体的三视图如图所示．(1)写出这个几何体的名称；(2)求这个几何体侧面展开图的圆心角；(3)求这个几何体的全面积．20.(8分)如图是某时刻的太阳光线，光线与水平面的夹角为45°.小星身高1.6米．(1)若小星正站在水平地面上的点A处，则他的影长为多少米？(2)若小星来到一个倾斜角为30°的坡面底端B处，则他在坡面上前进多少米时，他的影子恰好都落在坡面上？21．(8分)学校食堂厨房的桌子上整齐地摆放着若干个相同规格的菜碟，每一摞菜碟的高度与菜碟的个数的关系如表所示．菜碟的个数菜碟的高度(单位：cm)1 323＋1.833＋3.643＋5.4……(1)把x个菜碟放成一摞时，这一摞菜碟的高度为________(用含x的式子表示)；(2)如图所示，是几摞菜碟的三视图，厨师想把它们整齐地叠成一摞，求叠成一摞后的高度．22．(10分)如图，两栋居民楼之间的距离CD＝45 m，楼AC和BD均为11层，每层楼高为3 m．上午某时刻，太阳光线GB与水平面的夹角为30°，此刻楼BD的影子会遮挡到楼AC的第几层？(参考数据：3≈1.7，2≈1.4)23．(10分)如图所示，有4张除了正面图案不同，其余都相同的卡片，将这4张卡片背面朝上洗匀．(1)若小李从中抽一张卡片，求抽到的卡片上所示的立体图形的主视图为矩形的概率；(2)若小李先从中随机抽出一张后放回并洗匀，小张再随机抽出一张，请用列表法或画树状图法求两人抽到的卡片上所示的立体图形的主视图都是矩形的概率．24．(12分)按要求完成下列问题．(1)如图①，它是由6个同样大小的正方体摆成的几何体．将正方体①移走后，新几何体的三视图与原几何体的三视图相比，哪一个视图没有发生改变？(2)如图②，请你借助虚线网格(甲)画出该几何体的俯视图．(3)如图③，它是由几个小正方形组成的俯视图，小正方形上的数字表示该位置上的正方体的个数，请你借助虚线网格(乙)画出该几何体的主视图．(4)如图④，它是由8个大小相同的正方体组成的几何体的主视图和俯视图，请你借助虚线网格(丙)画出该几何体的左视图．25．(12分)如图①是一个直四棱柱，如图②是它的三视图，其俯视图是等腰梯形．(1)根据图②中给出的数据，可得俯视图(等腰梯形)的高为________，腰长为________；(2)主视图和左视图中a＝________，b＝________，c＝________，d＝________；(3)请你根据图①②和问题(1)中的结果，计算这个直四棱柱的侧面积．(结果可保留根号)答案一、1.B 2.C 3.C 4.C 5.D 6.C7.D8.B9.B10．A点拨：如图，过点O作OP∥BD，交MG于P，过P作PN⊥BD于N，则OB＝PN.∵AC∥BD∥EG，∴AC∥OP∥BD∥EG，∴OAOB＝CPPD，∠EGF＝∠OPM，∴tan∠EGF＝tan∠OPM.∵OA＝OB，∴CP＝PD＝12CD＝6.5米，∴MP＝CM＋CP＝8.5＋6.5＝15(米)，∴EFFG＝OMMP＝23，∴OM＝23×15＝10(米)．二、11.中心投影12.②⑤13.1614.3315．5点拨：如图，过点E作EH⊥FG交FG于点H.∵EH⊥FG，∠EGF＝30°，EG＝10 cm，∴EH＝12×EG＝12×10＝5(cm)，由题中三视图可得，AB＝EH＝5 cm，故答案为5.16．3 m点拨：如图，过点N作ND⊥PQ于点D，则易知四边形DPMN是矩形．∴DN＝PM，PD＝MN.由题知，BCAB＝DNQD，∵AB＝2.5 m，BC＝2 m，DN＝PM＝1.6 m，∴QD＝AB·DNBC＝2.5×1.62＝2(m)，∴PQ＝QD＋DP＝QD＋NM＝2＋1＝3(m)．三、17.解：如图所示．18．解：如图所示．19．解：(1)该几何体为圆锥．(2)由题图上数据知圆锥的底面圆的直径为4，母线长为6，设这个几何体的侧面展开图的圆心角为n°，则π×4＝nπ×6 180，所以n＝120，所以这个几何体侧面展开图的圆心角为120°.(3)该几何体的全面积为S侧＋S底＝π×42×6＋π×⎝⎛⎭⎪⎫422＝16π.20．解：(1)如图，由题意得AD＝1.6米，∠DCA＝45°，AD⊥CA，∴AC＝AD＝1.6米．答：他的影长为1.6米．(2)如图，由题意得EF＝1.6米．∵∠FBG＝30°，FG⊥BG，∴设FG ＝x 米，则BF ＝2x 米，∴BG ＝3x 米， ∴EG ＝EF ＋FG ＝(x ＋1.6)米， 在Rt △EBG 中，∠EBG ＝45°，∴BG ＝EG ，∴3x ＝1.6＋x ，解得x ＝45(3＋1)， ∴BF ＝2x ＝2×45(3＋1)＝85(3＋1)(米)．答：他在坡面上前进85(3＋1)米时，他的影子恰好都落在坡面上． 21．解：(1)(1.8x ＋1.2)cm(2)由题中三视图可知，共有7＋4＋3＝14(个)菜碟， 所以叠成一摞后的高度是1.8×14＋1.2＝26.4(cm)．22．解：设太阳光线GB 交AC 于点F ，过F 作FH ⊥BD 于点H ，如图．由题意知，AC ＝BD ＝3×11＝33(m)，易知四边形FCDH 是矩形，∠BFH ＝30°，∴FH ＝CD ＝45 m ， 在Rt △BFH 中，tan ∠BFH ＝BH FH ＝BH 45＝33，∴BH ＝45×33＝15 3≈25.5(m)， ∴FC ＝HD ＝BD －BH ≈33－25.5＝7.5(m)． ∵7.5÷3＝2.5，∴在2层的上面，即第3层， ∴此刻楼BD 的影子会遮挡到楼AC 的第3层．23．解：(1)∵球的主视图为圆，长方体的主视图是矩形，圆锥的主视图为等腰三角形，圆柱的主视图为矩形，每张卡片被抽到是等可能的，∴小李从中抽一张卡片，抽到的卡片上所示的立体图形的主视图为矩形的概率为 24＝12.(2)列表可得，小张小李A B C DA (A，A) (A，B) (A，C) (A，D)B (B，A) (B，B) (B，C) (B，D)C (C，A) (C，B) (C，C) (C，D)D (D，A) (D，B) (D，C) (D，D)由表可知，共有16种等可能的结果，其中两人抽到的卡片上所示的立体图形的主视图都是矩形的结果有4种，所以两人抽到的卡片上所示的立体图形的主视图都是矩形的概率为416，即14.24．解：(1)将正方体①移走后，新几何体的三视图与原几何体的三视图相比，左视图没有发生改变．(2)如图甲所示．(3)如图乙所示．(4)如图丙所示．25．解：(1)6；4 3(2)2 3；3 3；2 3；6(3)这个直四棱柱的侧面积为3 3×20＋7 3×20＋2×4 3×20＝60 3＋1403＋160 3＝360 3.11。

人教版 九下数学第二十九章《投影与视图》单元测试及答案【1】一、选择题：（每题3分，共60分）1．小明从正面观看以下图所示的两个物体，看到的是（ ）2．下面是空心圆柱在指定方向上的视图，正确的选项是（ ）3．如图是某物体的三视图，那么该物体形状可能是（ ） （A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．以下图中几何体的主视图是（ ）5．如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（ ）6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，那么从左侧看到的面为（ ）（B ）（A ） （C ） （D ）主视图左视图（第3题）（B ） （A ） （C ） （D ）（B ）（A ）（C ）（D）（B ） （A ） （C ） （D ）正面（A ）Q （B ）R （C ）S （D ）T7．两个不同长度的的物体在同一时刻同一地址的太阳光下取得的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确信 8．正方形在太阳光的投影下取得的几何图形必然是( )（A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形9．小明在操场上练习双杠时，在练习的进程中他发此刻地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确信10．在同一时刻，身高的小强的影长是，旗杆的影长是15m ，那么旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观看向日葵的头茎随太阳转动的情形，无心当中，他发觉这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ）（A ）上午8时 （B ）上午9时30分 （C ）上午10时 （D ）上午12时 12．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中时刻前后顺序排列，正确的选项是（ ）（A ）①②③④ （B ）④②③① （C ）④①③② （D ）④③②①13．以下图是由一些相同的小正方形组成的几何体的三视图，那么小正方形的个数是（ ）左视图主视图俯视图北东 北东北东北东② ①③ ④（B ）（A ）（C ）（D ）（A ）4个 （B ）5个 （C ）6个 （D ）7个 14．如下图的几何体的俯视图是（ ）15．若是用□表示1个立方体，用 表示两个立方体叠加，用█表示三个立方体叠加，那么以下图由6个立方体叠成的几何体的主视图是 ( )（A ） （B ） （C ） （D ）16．在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（ ）（A ）两根都垂直于地面 （B ）两根平行斜插在地上 （C ）两根竿子不平行 （D ）一根到在地上17．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（ ） （A ）小明的影子比小强的影子长 （B ）小明的影长比小强的影子短 （C ）小明的影子和小强的影子一样长 （D ）无法判定谁的影子长 18．底面与投影面垂直的圆锥体的正投影是 ( ) （A ）圆 （B ）三角形 （C ）矩形 （D ）正方形19．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（ ）20．以下左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位（A ）（B ）（C ）（D ）2 24 1 1 3 （B ） （A ） （C ）（D ）置上小立方块的个数，那么该几何体的主视图为（ ）二、填空题（每题4分，共24分）21．一个几何体的三视图如右图,那么那个几何体是 . 22．请写出三种视图都相同的两种几何体 、 .23．一个物体的俯视图是圆，那么该物体有可能是 ．(写两个即可) 24．小刚和小明在太阳光下行走，小刚身高米，他的影长为2米，小刚比小明矮5cm ，此刻小明的影长是________米。

人教版九年级下册数学第二十九章测试题（附答案）姓名：__________ 班级：__________考号：__________一、单选题（共12题；共24分）1.如图所示的四个几何体中，主视图与其他几何体的主视图不同的是（）A. B. C. D.2.将一个机器零件按如图方式摆放，则它的左视图为（）A. B. C. D.3.如图，你能看出这个倒立的水杯的俯视图是（）A. B. C. D.4.如图是一个小正方体的展开图，把展开图折叠成小正方体后，有“共”字一面的相对面上的字是（）A. 美B. 丽C. 家D. 园5.如图是下列哪个几何体的主视图与俯视图（）A. B. C. D.6.圆锥的侧面展开图是（）A. 扇形B. 等腰三角形C. 圆D. 矩形7.把下列图标折成一个正方体的盒子，折好后与“中”相对的字是（）A. 祝B. 你C. 顺D. 利8.由若干个相同的小立方体搭成的几何体的三视图如图所示，则搭成这个几何体的小立方体的个数是（）A. 3B. 4C. 5D. 69.下列几何体中，主视图是三角形的是（）A. B. C. D.10.下面的图形是由8个棱长为1个单位的小立方体组成的立体图形，这个立体图形的左视图是（）A. B. C. D.11.如下图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A. B. C. D.12.如图，是一个用若干个相同的小立方块搭成的几何体的三视图，则组成这个几何体的小立方块的个数是（）A. 2B. 3C. 4D. 5二、填空题（共8题；共16分）13.某个立体图形的侧面展开图形如图所示，它的底面是正三角形，这个立体图形一定是14.一个几何体从正面、左面、上面看都是同样大小的圆，这个几何体是________ ．15.如图是正方体的展开图，则原正方体相对两个面上的数字之和的最小值是________．16.如图是某个几何体的三视图，该几何体是______16题图17题图18题图17.已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为 ________．18.如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是________cm3．19.小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是________ m．20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共4题；共25分）21.如图①所示是一个长方体盒子，四边形ABCD是边长为a的正方形，DD′的长为b．（1）写出与棱AB平行的所有的棱。

人教版数学九年级第二十九章投影与视图单元测试精选（含答案)学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．小亮在上午8时、9时、10时、12时四次到室外的阳光下观察一棵树的影子随太阳变化的情况，他发现这四个时刻这棵树影子的长度各不相同，那么影子最短的时刻为（）A．上午12时B．上午10时C．上午9时D．上午8时2．下列四幅图形中,表示两棵树在同一时刻阳光下的影子的图形可能是()A．B．C．D．3．张强的身高和李华的身高一样，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长4．正方形的正投影不可能是（）A．线段B．矩形C．正方形D．梯形5．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（）A．①②③④B．④①③②C．④②③①D．④③②①6．图①是五棱柱形状的几何体，则它的三视图为（）A．B．C．D．7．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定8．下列四个几何体中，三视图都是相同图形的是（）A．长方体B．圆柱C．球D．三棱柱9．如图，是一个正方体的平面展开图，原正方体中“祝”的对面是（）A．考B．试C．顺D．利10．如图所示，该几何体的主视图是（）A．B．C．D．11．如图是王老师展示的他昨天画的一幅写生画，他让四个学生猜测他画这幅画的时间．根据王老师标出的方向，下列给出的时间比较接近的是（）A．小丽说：“早上8点”B．小强说：“中午12点”C．小刚说：“下午3点”D．小明说：“哪个时间段都行”12．如图，路灯距地面8m，身高1.6m的小明从点A处沿AO所在的直线行走14m到点B时，人影长度()A．变长 3.5m B．变长 2.5m C．变短 3.5m D．变短 2.5m 13．给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A．1个B．2个C．3个D．4个14．明明用纸（如图）折成了一个正方体的盒子，里面装了一瓶墨水，与其它空盒子混放在一起，只凭观察，选出墨水在哪个盒子中（）A．B．C．D．15．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个16．如图是由四个相同的小正方形组成的立体图形，它的俯视图为（）A．B．C．D．17．在同一时刻，身高1.6m的小强，在太阳光线下影长是1.2m，旗杆的影长是15m，则旗杆高为（）A．22m B．20m C．18m D．16m18．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是()A．B．C．D．19．如图所示的几何体是由4个相同的小正方体组成．其主视图为（）A．B．C．D．20．如图的立体图形，从左面看可能是（）A．B．C．D．21．如图是由几个相同的小立方块搭成的几何体的三视图，则这几个几何体的小立方块的个数是（）A．4个B．5个C．6个D．7个22．如图所示的几何体是由5个大小相同的小立方体块搭成，它的俯视图是( )A．B．C．D．23．如图是某几何体的三视图，下列判断正确的是( )A．几何体是圆柱体，高为2 B．几何体是圆锥体，高为2C．几何体是圆柱体，半径为2 D．几何体是圆锥体，直径为2 24．由5个大小相同的正方体组成的几何体如图所示，其主视图是（）A．B．C．D．25．如图，是由几个相同的小正方体组成的一个几何体的三视图，这个几何体可能是（）A．B．C．D．26．一个几何体的三视图如图所示，则这个几何体是（）A．三棱锥B．三棱柱C．圆柱D．长方体27．下面几何体中，其主视图与俯视图相同的是（）A．B．C．D．28．如图所示的几何体，它的左视图正确的是（）A．B．C．D．评卷人得分二、解答题29．用小立方块搭成一个几何体，从正面看和从上面看所得的平面图形如图所示，搭建这样的几何体最多要几个小立方块？最少要几个小立方块？30．下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）求出该几何体的体积和表面积；（2）分别画出从正面、左面、上面看到的立体图形的形状．31．小明在学习了《展开与折叠》这一课后，明白了很多几何体都能展开成平面图形．于是他在家用剪刀展开了一个长方体纸盒，可是一不小心多剪了一条棱，把纸盒剪成了两部分，即图中的①和②．根据你所学的知识，回答下列问题：（1）小明总共剪开了______条棱．（2）现在小明想将剪断的②重新粘贴到①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，你认为他应该将剪断的纸条粘贴到①中的什么位置？请你帮助小明在①上补全．（3）小明说：他所剪的所有棱中，最长的一条棱是最短的一条棱的5倍．现在已知这个长方体纸盒的底面是一个正方形，并且这个长方体纸盒所有棱长的和是880cm，求这个长方体纸盒的体积．32．晚饭后，小聪和小军在社区广场散步，小聪问小军：“你有多高？”小军一时语塞．小聪思考片刻，提议用广场照明灯下的影长及地砖长来测量小军的身高．于是，两人在灯下沿直线NQ移动，如图，当小聪正好站在广场的A点(距N点5块地砖长)时，其影长AD恰好为1块地砖长；当小军正好站在广场的B点(距N点9块地砖长)时，其影长BF 恰好为2块地砖长．已知广场地面由边长为0.8米的正方形地砖铺成，小聪的身高AC 为1.6米，MN⊥NQ，AC⊥NQ，BE⊥NQ.请你根据以上信息，求出小军身高BE的长(结果精确到0.01米)．33．一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．34．(1)如图是一个组合几何体，右边是它的两种视图，在右边横线上填写出两种视图的名称；视图视图(2)根据两种视图中尺寸(单位：cm)，计算这个组合几何体的表面积．(π取3.14) 35．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．36．如图所示是由几个小立方体所组成几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请画出这个几何体的主视图、左视图．37．如图，小赵和路人在路灯下行走，试确定图中路灯灯泡的位置，并画出小赵在灯光下的影子.38．画出以下两个几何体的三视图．(1)(2)评卷人得分三、填空题39．晚上，小亮走在大街上．他发现：当他站在大街两边的两盏路灯之间，并且自己被两边路灯照在地上的两个影子成一直线时，自己右边的影子长为3米，左边的影子长为1.5米．又知自己身高1.80米，两盏路灯的高相同，两盏路灯之间的距离为12米，则路灯的高为米．40．如图，直角坐标平面内，小明站在点A（﹣10，0）处观察y轴，眼睛距地面1.5米，他的前方5米处有一堵墙DC，若墙高DC＝2米，则小明在y轴上的盲区（即OE 的长度）为_____米．41．如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是________．42．一个立体图形的三视图如图所示，请你根据图中给出的数据求出这个立体图形的表面积为_______．43．如图是由几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体的个数是_____．44．三视图都是同一平面图形的几何体有_____、_____．（写两种即可）45．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．46．一位画家把7个边长为1m的相同正方体摆成如图的形状，然后把露出的表面（不包括底面）涂上颜色，则涂色面积为_________m2.47．圆锥的侧面展开图是________ ，圆柱的侧面展开图是________．48．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是_______49．若要使图中平面展开图按虚线折叠成正方体后，相对面上的两个数为相反数，则x ＋y＝________．参考答案1．A2．A3．D4．D5．B6．A7．D8．C9．C10．D11．C12．C13．B14．B15．D16．B17．B18．A19．D20．A21．B22．C23．A24．A25．A26．B27．C28．B29．最少要11块．最多要17块30．（1）6cm3，24cm2；（2）详见解析. 31．（1）8；（2）答案见解析：（3）200000立方厘米32．小军身高BE的长约为1.75米．33．（1）见解析；（2）270cm334．(1)主视图俯视图(2) 207.36(cm2)．35．见解析36．见解析37．作图见解析.38．作图见解析.39．6.640．2.541．22.42．8π．43．444．球正方体45．1646．2347．扇形长方形48．549．－4。

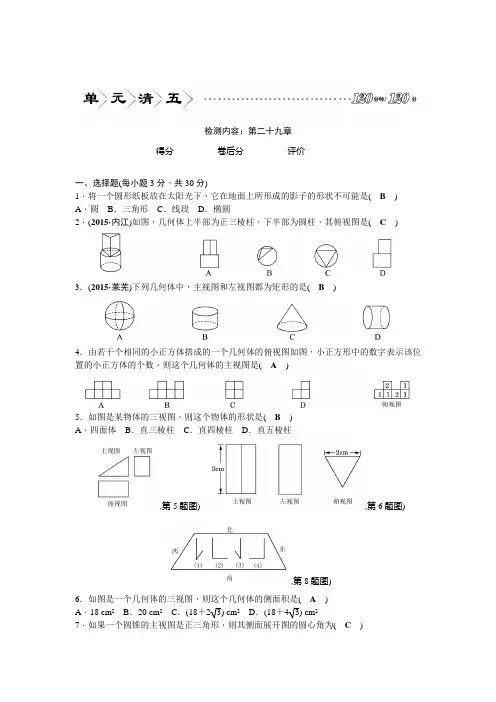

检测内容：第二十九章得分________卷后分________评价________一、选择题(每小题3分，共30分)1．将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不可能是(B) A．圆B．三角形C．线段D．椭圆2．(2015·内江)如图，几何体上半部为正三棱柱，下半部为圆柱，其俯视图是(C)3．(2015·莱芜)下列几何体中，主视图和左视图都为矩形的是(B)4．由若干个相同的小正方体搭成的一个几何体的俯视图如图，小正方形中的数字表示该位置的小正方体的个数，则这个几何体的主视图是(A)5．如图是某物体的三视图，则这个物体的形状是(B)A．四面体B．直三棱柱C．直四棱柱D．直五棱柱,第5题图),第6题图),第8题图)6．如图是一个几何体的三视图，则这个几何体的侧面积是(A)A．18 cm2B．20 cm2C．(18＋23) cm2D．(18＋43) cm27．如果一个圆锥的主视图是正三角形，则其侧面展开图的圆心角为(C)A．120°B．约156°C．180°D．约208°8．如图(1)，(2)，(3)，(4)是一天中四个不同时刻的木杆在地面上的影子，将它们按时间先后顺序排列正确的一项是(A)A．(4)，(3)，(1)，(2) B．(1)，(2)，(3)，(4)C．(2)，(3)，(1)，(4) D．(3)，(1)，(4)，(2)9．如图是一束平行的光线从教室窗户射入教室的平面示意图，测得光线与地面所成的角∠AMC＝30°，窗户的高在教室地面上的影长MN＝23米，窗户的下檐到教室地面的距离BC＝1米(点M，N，C在同一直线上)，则窗户的高AB为(C)A.3米B．3米C．2米D．1.5米10．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体的个数不可能是(D)A．6个B．7个C．8个D．9个,第9题图),第10题图),第11题图)二、填空题(每小题3分，共24分)11．如图所示，甲、乙两图是两棵小树在同一时刻的影子，那么甲图是__中心__投影，乙图是__平行__投影．12．如图，已知某几何体的三视图，则这个几何体是__四棱锥__．13．如图，方桌正上方的灯泡(看作一个点)发出的光线照射方桌后，在地面上形成阴影(正方形)示意图，已知方桌边长1.2 m，桌面离地面1.2 m，灯泡离地面3.6 m，则地面上阴影部分的面积为__3.24_m2__．,第12题图),第13题图),第14题图)14．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是__左视图__．15．如图是一个正方体的展开图，标注了字母A的面是正方体的正面，如果正方体的左面与右面所标注代数式的值相等，则x的值为__1或2__．,第15题图),第16题图),第17题图)16．在一仓库里堆放着若干个相同的正方体小货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体小货箱共有__6个__．17．三棱柱的三视图如图所示，△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，则AB 的长为__6__cm.18．(2015·青岛)如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体(不改变张明所搭几何体的形状)，那么王亮至少还需要__19__个小正方体，王亮所搭几何体的表面积为__48__．三、解答题(共66分)19．(8分)如图所示是小明与爸爸(线段AB)、爷爷(线段CD)在一个路灯下的情景，其中，粗线分别表示三人的影子．(1)试确定图中路灯灯泡的位置；(2)请在图中画出小明的身高．解：如图所示，O为灯泡的位置，EF为小明的身高20．(8分)(1)如图所示，如果你的位置在点A，你能看到后面那座高大的建筑物吗？为什么？(2)如果两楼之间相距MN＝20 3 m，两楼的高各为10 m和30 m，则当你至少与M楼相距多少米时，才能看到后面的N楼，此时你的视角α是多少度？解：(1)不能，因为建筑物在A 点的盲区范围内 (2)设AM ＝x ，则x 10＝x ＋20330，x ＝103，故AM 至少为10 3 m ，此时视角为30°21．(8分)画出图中几何体的三种视图．解：图(1)的三种视图如图所示：图(2)的三种视图如下图所示：22．(10分)如图，是某几何体的展开图．(1)请根据展开图画出该几何体的主视图；(2)若中间的矩形长为20π cm ，宽为20 cm ，上面扇形的中心角为240°，试求该几何体的表面积及体积．解：(1)主视图如图.(2)表面积为S 扇形＋S 矩形＋S 圆．∵S 扇形＝12lR ，而20π＝n πR 180，∴R ＝20×180240＝15(cm )．S扇形＝12lR ＝12×20π×15＝150π(cm 2)．S 矩形＝长×宽＝20π×20＝400π(cm 2)，S圆＝π(20π2π)2＝100π(cm 2)．S 表＝150π＋400π＋100π＝650π(cm 2)．体积V ＝V 圆柱＋V 圆锥，V 圆柱＝πr 2h ＝π×102×20＝2 000π(cm 3)，V 圆锥＝13Sh ＝13×100π×152－102＝13×100π×55(cm 3)，∴V ＝(2 000π＋5005π3)cm 323．(10分)如图，不透明圆锥体DEC 放在水平面上，在A 处灯光照射下形成影子，设BP 过底面圆的圆心，已知圆锥体的高为2 3 m ，底面半径为2 m ，BE ＝4 m. (1)求∠B 的度数；(2)若∠ACP ＝2∠B ，求光源A 距水平面的高度(答案用含根号的式子表示)．解：(1)DF 为圆锥DEC 的高，交BC 于点F.由已知BF ＝BE ＋EF ＝6 m ，DF ＝2 3 m ，∴tan ∠B ＝DF BF ＝236＝33，∴∠B ＝30° (2)过点A 作AH 垂直BP 于点H ，∵∠ACP ＝2∠B＝60°，∴∠BAC ＝30°，∴AC ＝BC ＝8 m ，在Rt △ACH 中，AH ＝AC·sin ∠ACP ＝8×32＝4 3 m ，∴光源A 距平面的高度为4 3 m24．(10分)将一直径为17 cm 的圆形纸片(如图①)剪成如图②形状的纸片，再将纸片沿虚线折叠得到正方体(如图③)形状的纸盒，则这样的纸盒体积最大为多少？解：如图，设小正方形的边长为2x cm ，则AB ＝4x cm ，OA ＝172cm ，在Rt △OAB 中，有x 2＋(4x )2＝(172)2，x ＝172，∴小正方形的边长最大为17 cm.则纸盒体积最大为(17)3＝1717(cm 3)．25．(12分)如图，在晚上，身高是1.6 m 的王磊由路灯A 的正下方走向路灯B 时，当他走到点P 时，发现身后他的影子的顶部刚好接触到路灯A 的底部，当他再向前步行12 m 到达点Q 时，发现身前他的影子的顶部刚好接触到路灯B 的底部，已知两个路灯的高度都是9.6 m.(1)求两个路灯之间的距离；(2)当王磊走到路灯B 的正下方时，他在路灯A 下的影长是多少？解：(1)如图，∵D ，M ，A 和C ，N ，B 分别共线，∴可分别连接点D ，M ，A 和C ，N ，B.分析题意知AP ＝BQ ，设AP ＝QB ＝x m ，由题意可知，∴Rt △BNQ ∽Rt △BCA ，∴NQCA ＝BQ BA ，∴1.69.6＝x 12＋2x ，解得x ＝3，又∵PQ ＝12 m ，∴AB ＝12＋6＝18(m )．故两个路灯之间的距离为18 m ．(2)王磊走到路灯B 的正下方时，设他在路灯A 下的影长BE ＝y m ，由Rt △EFB ∽Rt △ECA ，可得1.69.6＝y 18＋y ，解得y ＝3.6，即当王磊走到路灯B 的正下方时，他在路灯A 下的影长是3.6 m.。

第二十九章达标测试卷一、选择题(每题3分，共30分)1．下列几何体中，主视图和左视图都为矩形的是()2．如图是一个长方体包装盒，则它的平面展开图可能是()(第2题)3．如图所示的几何体的俯视图是()(第3题)4．在一个晴朗的上午，乐乐拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能．．．是()5．用四个相同的小立方体搭几何体，要求搭成的几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合．．．要求的是()6．如图，一个几何体由5个大小相同、棱长为1的正方体搭成，下列关于这个几何体的说法正确的是()A．主视图的面积为5 B．左视图的面积为3C．俯视图的面积为3 D．三种视图的面积都是47．如图是一个几何体的三视图，根据图中提供的数据(单位：cm)可求得这个几何体的体积为()A．2 cm3B．4 cm3C．6 cm3D．8 cm3(第6题) (第7题)(第8题) (第9题)(第10题) 8．一幢4层楼房只有一个房间亮着灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的房间是()A．1号房间B．2号房间C．3号房间D．4号房间9．如图是某几何体的三视图，根据图中数据，可得该几何体的体积为() A．9π B．40π C．20π D．16π10．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则组成这个几何体的小立方体的个数可能是()A．5或6 B．5或7 C．4，5或6 D．5，6或7 二、填空题(每题3分，共24分)11．工人师傅要制造某一工件，他想知道工件的高，需要看三视图中的__________或__________．12．如图，将△ABC绕AB边所在直线旋转一周所得的几何体的主视图是图中的__________(填序号)．(第12题)(第13题)(第14题) 13．某校数学兴趣小组为测量学校旗杆AC的高度，在点F处竖立一根长为1.5 m 的标杆DF，如图所示，量出DF的影子EF的长度为1 m，再量出旗杆AC 的影子BC的长度为6 m，那么旗杆AC的高度为________m.14．如图是正方体的展开图，则原正方体相对两个面上的数字之和的最小值是________．15．如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是________．(第15题)(第16题)(第17题)(第18题) 16．如图，在某一时刻，太阳光线与地面成60°的角，一个皮球在太阳光的照射下的投影长为10 3 cm，则这个皮球的直径是________cm.17．如图，在平面直角坐标系内，一点光源位于A(0，5)处，线段CD⊥x轴，垂足为点D，C点坐标为(3，1)，则CD在x轴上的影长为________，点C的影子B的坐标为____________．18．如图，有一块边长为6 cm的正三角形纸板，在它的三个角处分别截去一个彼此全等的筝形，再沿图中的虚线折起，做成一个无盖的直三棱柱纸盒，则该纸盒侧面积的最大值是________cm2.三、解答题(19，21，22题每题10分，其余每题12分，共66分)19．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD.(1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．(第19题)20．(1)用5个棱长为1 cm的小立方块搭成的几何体如图所示，在网格图中画出它的三视图．(第20题)(2)在实物图中，再添加若干个棱长为1 cm的小立方块，使得它的左视图和俯视图不变，那么最多．．可添加________个小立方块．21．如图，棱长为a cm的正方体其上下底面的对角线AC，A1C1与平面α垂直．(1)指出正方体在平面α上的正投影的形状；(2)计算投影MNPQ的面积．(第21题)22．阳光通过窗口照射到教室内，在地面上留下2.1 m长的亮区，如图所示，已知亮区一边到窗下墙脚的距离CE＝3.9 m，窗口底边离地面的距离BC＝1.2 m，试求窗口的高度(即AB的长)．(第22题)23．如图所示为一几何体的三视图．(1)写出这个几何体的名称；(2)任意画出这个几何体的一种表面展开图；(3)若三视图中的长方形的长为10 cm，正三角形的边长为4 cm，求这个几何体的侧面积．(第23题)24．如图，花丛中有一根路灯杆AB，在光线下小明在点D处的影长DE＝3 m，沿BD方向行走到达点G，测得DG＝5 m，这时小明的影长GH＝5 m．如果小明的身高为1.7 m，求路灯杆AB的高度．(第24题)答案一、1.B 2.A 3.D 4.C 5.D6．B 点拨：由题图可知，这个几何体的主视图的面积为4，左视图的面积为3，俯视图的面积为4，故选B.7．A 点拨：此几何体为长方体，它的底面是边长为1 cm 的正方形，高为2 cm ，则该几何体的体积为1×1×2＝2(cm 3)． 8．B9．B 点拨：观察三视图可知，该几何体为空心圆柱，其底面内圆半径为2，外圆半径为3，高为8，所以其体积为8×(π×32－π×22)＝40π.10．D 点拨：由俯视图易得，最底层有4个小立方体，由左视图易得，第二层最多有3个小立方体、最少有1个小立方体，那么组成这个几何体的小立方体的个数可能是5、6或7. 二、11.主视图；左视图 12.② 13.914．6 点拨：由正方体展开图的特点可知，2和6所在的面是相对的两个面；3和4所在的面是相对的两个面；1和5所在的面是相对的两个面．因为2＋6＝8，3＋4＝7，1＋5＝6，所以原正方体相对两个面上的数字之和的最小值是6.15．22 点拨：综合三视图可以得出，这个几何体的底层有3＋1＝4(个)小正方体，第二层有1个小正方体，因此搭成这个几何体所用的小正方体的个数是4＋1＝5，所以这个几何体的表面积是5×6－8＝22. 16．15 17.34；⎝ ⎛⎭⎪⎫154，018.92 3 点拨：如图，由正三角形的性质可以得出∠BAC ＝∠B ＝∠BCA ＝60°，由三个筝形全等可以得出AD ＝BE ＝BF ＝CG ＝CH ＝AK ，根据折叠后是一个三棱柱可以得出DO ＝PE ＝PF ＝QG ＝QH ＝OK ，四边形ODEP 、四边形PFGQ 、四边形QHKO 为矩形，且全等．连接AO 证明△AOD ≌△AOK 就可以得出∠OAD ＝∠OAK ＝30°，设OD ＝x cm ，则AO ＝2x cm ，由勾股定理就可以求出AD＝3x cm，由矩形的面积公式就可以表示出纸盒的侧面积，由二次函数的性质就可以求出侧面积的最大值．(第18题)三、19.解：(1)如图，P点即为路灯灯泡所在的位置．(第19题)(2)如图，线段EF即为小华此时在路灯下的影子．20．解：(1)如图所示．(第20题)(2)221．解：(1)该正方体在平面α上的正投影是矩形(中间有一条竖线)．(2)连接BD.∵该正方体的棱长为a cm，∴BD＝a2＋a2＝2a(cm)．∴投影MNPQ的面积为2a·a＝2a2(cm2)．22．解：∵AE∥BD，∴△AEC∽△BDC.∴ACBC＝ECDC.又∵AC＝AB＋BC，DC＝EC－ED，EC＝3.9 m，ED＝2.1 m，BC＝1.2 m，∴AB＋1.21.2＝3.93.9－2.1，解得AB＝1.4 m.答：窗口的高度为1.4 m.23．解：(1)这个几何体是正三棱柱．(2)如图所示．(答案不唯一)(第23题)(3)S侧＝3×4×10＝120(cm2)．24．解：由题意，得AB⊥BH，CD⊥BH，FG⊥BH.在Rt△ABE和Rt△CDE中，∵AB⊥BH，CD⊥BH，∴CD∥AB.∴Rt△ABE∽Rt△CDE.∴CDAB＝DEDE＋BD.同理可得Rt△ABH∽Rt△FGH，∴FGAB＝HGHG＋GD＋BD.又∵CD＝FG＝1.7，∴DEDE＋BD＝HGHG＋GD＋BD.∵DE＝3，DG＝5，GH＝5，∴33＋BD＝55＋5＋BD，解得BD＝7.5.∴AB＝CD·（DE＋BD）DE＝1.7×（3＋7.5）3＝5.95(m)．答：路灯杆AB的高度为5.95 m.。

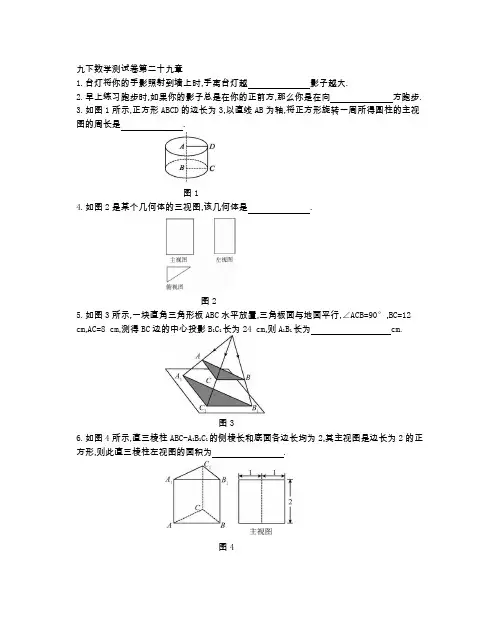

九下数学测试卷第二十九章1.台灯将你的手影照射到墙上时,手离台灯越影子越大.2.早上练习跑步时,如果你的影子总是在你的正前方,那么你是在向方跑步.3.如图1所示,正方形ABCD的边长为3,以直线AB为轴,将正方形旋转一周所得圆柱的主视图的周长是.图14.如图2是某个几何体的三视图,该几何体是.图25.如图3所示,一块直角三角形板ABC水平放置,三角板面与地面平行,∠ACB=90°,BC=12 cm,AC=8 cm,测得BC边的中心投影B1C1长为24 cm,则A1B1长为cm.图36.如图4所示,直三棱柱ABC-A1B1C1的侧棱长和底面各边长均为2,其主视图是边长为2的正方形,则此直三棱柱左视图的面积为.图47.三角形的正投影是( )A.三角形B.线段C.直线或三角形D.线段或三角形8.如图5是由7个完全相同的小立方块搭成的几何体,那么这个几何体的左视图是( )图5A.B.C.D.9.小亮在上午8时、9时30分、10时、中午12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况,无意之中,他发现这四个时刻向日葵影子的长度各不相同,那么影子最长的时刻为( )A.上午8时B.上午9时30分C.上午10时D.中午12时10.如图6所示的几何体的俯视图是( )图6A.B.C.D.11.如图7所示,太阳光线与地面成60°的角,照射在地面上的一个皮球上,皮球在地面上的投影长是10 cm,则皮球的直径是( )图7A.5 cmB.15 cmC.10 cmD.8 cm12.如图8,两个大小不同的实心球在水平面靠在一起组成如图所示的几何体,则该几何体的左视图是( )图8A.两个外切的圆B.两个内切的圆C.两个内含的圆D.一个圆13.某几何体的主视图、左视图和俯视图如图9,则该几何体的体积为( )图9A.3πB.2πC.πD.1214.如图10所示,路灯距地面8 m,身高1.6 m的小明从距离灯的底端(点O)20 m的点A处,沿AO所在直线行走12米到达点B时,小明身影长度( )图10A.变长2.5 mB.变短2 mC.变短2.5 mD.变短3 m15.画出图11所示正六棱柱的三视图.图1116.如图12是由一些小立方体搭成的几何体的俯视图,小正方形中的数字表示在该位置的小立方体的个数,画出这个几何体的主视图和左视图.图1217.已知,如图13所示,AB和DE是直立在地面上的两根立柱,AB=5 m,某一时刻AB在阳光下的投影BC=3 m.(1)请你在图中画出此时DE在阳光下的投影;(2)在测量AB的投影时,同时测量出DE在阳光下的投影长为6 m,请你计算DE的长.图1318.如图14,AB是公园的一圆形桌面的主视图,MN表示该桌面在路灯下的影子;CD则表示一个圆形的凳子.(1)请你在图中标出路灯O的位置,并画出CD的影子PQ(要求保留画图痕迹,光线用虚线表示);(2)若桌面直径和桌面与地面的距离均为1.2 m,测得影子的最大跨度MN为2 m,求路灯O与地面的距离.图1419.如图15所示的是一个直四棱柱及其主视图和俯视图(等腰梯形).(1)根据图中所给数据,求俯视图(等腰梯形)的高;(2)求该几何体的体积.图1520.某地夏季中午,当太阳移到屋顶上方偏南时,光线与地面成60°角,房屋向南的窗户AB高1.5米,现要在窗子外面的上方安装一个水平遮阳篷AC(如图16所示).(1)当遮阳篷AC的宽度在什么范围时,太阳光线能射入室内?(2)当遮阳篷AC的宽度在什么范围时,太阳光线不能射入室内?图16参考答案1.近2.西3.184.三棱柱5.86.27.D8.A9.A10.B11.B12.B13.A14.D15.解:16.解:主视图和左视图如下.主视图：左视图：17.解:(1)略.(2)∵△ABC∽△DEF,∴ = ,∴ = ,解得DE=10.∴DE的长为10 m.18.解:(1)如图,点O和PQ为所求.(2)作OF⊥MN交AB于E,交MN于F,如图,AB=1.2 m,EF=1.2 m,MN=2 m.∵AB∥MN,∴△OAB∽△OMN,∴AB：MN=OE：OF,即1.2：2=(OF-1.2)：OF,解得OF=3.答:路灯O与地面的距离为3 m.19.解:(1)俯视图(等腰梯形)的高= = 4.(2)V直四棱柱=1×(2+8)×4×10=200.20.解:如题图所示,∠ACB=60°,AB=1.5米,∴AC= = 1= (米).(1)当遮阳篷的宽度在0米<AC<米范围时,太阳光线能射入室内.(2)当遮阳篷的宽度AC≥米范围时,太阳光线不能射入室内.。

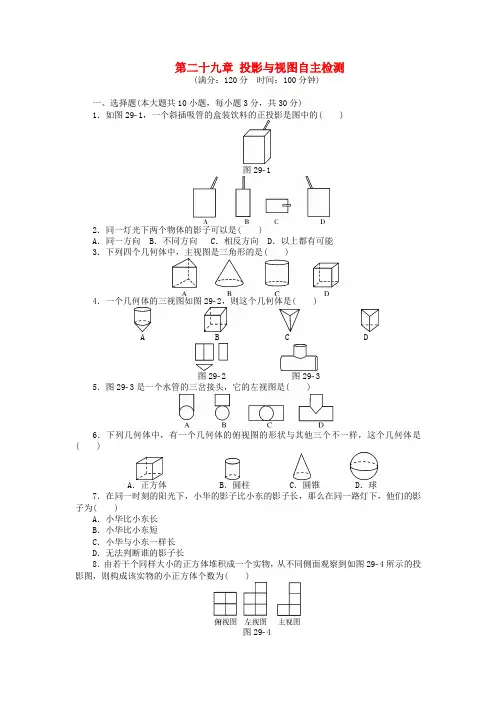

第二十九章投影与视图自主检测(满分：120分时间：100分钟)一、选择题(本大题共10小题，每小题3分，共30分)1．如图29­1，一个斜插吸管的盒装饮料的正投影是图中的( )图29­12．同一灯光下两个物体的影子可以是( )A．同一方向 B．不同方向 C．相反方向 D．以上都有可能3．下列四个几何体中，主视图是三角形的是( )4．一个几何体的三视图如图29­2，则这个几何体是( )A B C D图29­2图29­35．图29­3是一个水管的三岔接头，它的左视图是( )6．下列几何体中，有一个几何体的俯视图的形状与其他三个不一样，这个几何体是( )A．正方体B．圆柱C．圆锥D．球7．在同一时刻的阳光下，小华的影子比小东的影子长，那么在同一路灯下，他们的影子为( )A．小华比小东长B．小华比小东短C．小华与小东一样长D．无法判断谁的影子长8．由若干个同样大小的正方体堆积成一个实物，从不同侧面观察到如图29­4所示的投影图，则构成该实物的小正方体个数为( )图29­4A．6个 B．7个 C．8个 D．9个9．如图29­5，下面关于正六棱柱的视图(主视图、左视图、俯视图)中，画法错误的是( )图29­5A B C D10．某超市货架上摆放着某品牌红烧牛肉方便面，图29­6是它们的三视图，则货架上的红烧牛肉方便面至少有( )图29­6A．8 B．9 C．10 D．11二、填空题(本大题共6小题，每小题4分，共24分)11．像皮影戏与手影戏这样由同一点的投影线所形成的投影叫做________．12．早上练习跑步时，如果你的影子总是在你的正前方，那么你是在向________方跑步．13．小明的身高是1.6 m，他的影长是2 m，同一时刻旗杆的影长是20 m，则旗杆的高是________ m.14．长方体的主视图与俯视图如图29­7，则这个长方体的体积是________．图29­715．如图29­8，地面A处有一支燃烧的蜡烛(长度不计)，一个人在A与墙BC之间运动，则他在墙上投影长度随着他离墙的距离变小而________(填“变大”“变小”或“不变”)．图29­816．一张桌子摆放若干碟子，从三个方向上看，其三视图如图29­9，则这张桌子上共有________个碟子．图29­9三、解答题(一)(本大题共3小题，每小题6分，共18分)17．两根木杆如图29­10，请在图中画出形成杆影的太阳光线，并画出此时木杆B的影子．图29­1018．图29­11是一个几何体，请你画出它的三视图．图29­1119．图29­12是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体需用多少个小立方块？图29­12四、解答题(二)(本大题共3小题，每小题7分，共21分)20．图29­13是由一些小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，画出这个几何体的主视图和左视图．图29­1321．如图29­14所示的是某个几何体的三视图．(1)说出这个立体图形的名称；(2)画出立体图形；(3)根据图中的有关数据，求这个几何体的表面积．图29­1422．如图29­15，有一辆客车在平坦的大路上行驶，前方有两座建筑物，且A，B两处的建筑物的高度分别为12 m和24 m，当汽车行驶到C处，CF＝30 m时，求司机可以看到的B处楼房的高度？图29­15五、解答题(三)(本大题共3小题，每小题9分，共27分)23．如图29­16，阳光通过窗口照到室内，在地面上留下2.7 m宽的亮区DE，已知亮区一边到窗下的墙脚距离EC为8.7 m，窗口高AB＝1.8 m，求窗口底边离地面的高BC的长．图29­1624．图29­17(单位：cm)是某校升旗台的三视图．(1)画出台阶的立体模型；(2)计算出台阶的体积．图29­1725．如图29­18，王华同学在晚上由路灯AC走向路灯BD，当他走到点P时，发现身后他影子的顶部刚好接触到路灯AC的底部，当他再向前步行12 m到达Q点时，发现身前他影子的顶部刚好接触到路灯BD的底部，已知王华同学的身高是1.6 m，两个路灯的高度都是9.6 m.(1)求两个路灯之间的距离；(2)当王华同学走到路灯BD处时，他在路灯AC下的影子长是多少？图29­18第二十九章自主检测1．A 2.D 3.B 4.D 5.A 6.A 7.D 8.B 9.A 10.B 11．中心投影 12.西 13.16 14.24 15.变小 16.12 17．解：如图D104.图D104 图D10518．解：如图D105，是该几何体的三视图．19．解：由俯视图知底层有6个小立方块，由主视图和左视图知上面的一层有2个小正方形，所以共有8个小正方块．20．解：如图D106.图D10621．解：(1)直三棱柱． (2)如图D107.图D107(3)表面积为：12×3×4×2＋15×3＋15×4＋15×5＝192.22．解：∵△CEF ∽△CDG ，∴EF DG ＝CFCG， DG ＝EF ·CG CF ＝12×30＋5＋1030＝18(m)．∴C 处汽车司机可看到的B 处楼房的高度为24－18＝6 (m)．答：C 处汽车司机可看到的B 处楼房的高度为6 m.23．解：由题意，得DE ＝2.7 m ，AB ＝1.8 m ，EC ＝8.7 m. 因为△BDC ∽△AEC .所以BC AC ＝CD CE ，即BC AB ＋BC ＝CE －DE CE .故BC 1.8＋BC ＝8.7－2.78.7，解得BC ＝4. 答：BC 的长为4 m.24．解：(1)立体模型如图D108(单位：cm)．图D108(2)台阶的体积可以用三个长方体的体积来求得V＝V1＋V2＋V3＝150×(800＋1600＋2400)＝150×4800＝720 000(cm3)．25．解：(1)∵AC＝BD，MP＝NQ，由MPAP＝BDAB，NQQB＝CAAB，知：AP＝QB.而MP＝NQ＝1.6，AC＝BD＝9.6，PQ＝12，故AB＝AP＋QB＋12＝2AP＋12.由MPAP＝BDAB，得1.6AP＝9.62AP＋12，解得AP＝3，从而AB＝2×3＋12＝18(m)．即两个路灯之间的距离为18 m.(2)如图D109.当王华走到路灯BD处时，他在路灯AC下的影子长为BF.图D109则BEBF＝ACAF，即1.6BF＝9.618＋BF.解得BF＝3.6 m.故他在路灯下的影子长为 3.6 m.第二十九章投影与视图测试题29．1 投影1．李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是( )2．下列投影不是中心投影的是( )3．如图29­1­6，晚上小亮在路灯下散步，在小亮由A处走到B处这一过程中，他在地上的影子( )图29­1­6A．逐渐变短B．逐渐变长C．先变短后变长D．先变长后变短4．如下图所示的四幅图中，灯光与影子的位置最合理的是( )5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为( )A．上午12时 B．上午10时C．上午9时30分 D．上午8时6．如图29­1­7，小华为了测量所住楼房的高度，他请来同学帮忙，测得同一时刻他自己的影长和楼房的影长分别是0.5米和15米，已知小华的身高为1.6米，那么他所住楼房的高度为______米．图29­1­77．已知如图29­1­8，AB和DE是直立在地面上的两根立柱，AB＝5 m，某一时刻AB在阳光下的投影BC＝2 m.(1)请你画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6 m，请你计算DE的长．图29­1­88．晚上，小亮走在大街上，他发现：当他站在大街两边的两盏路灯之间，并且他自己被两边路灯照在地上的两个影子成一条直线时，自己右边的影子长为3 m，左边的影子长为1.5 m，如图29­1­9.又知小亮的身高为1.80 m，两盏路灯的高度相同，两盏路灯之间的距离为12 m，则路灯的高为________．图29­1­99．与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB.晚上幕墙反射路灯的灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图29­1­10，你能确定此时路灯光源的位置吗？图29­1­1010．小红测得墙边一棵树AE在地面上的影子ED是2.8米，落在墙上的影子CD高1.2米，如图29­1­11，与此同时，测得一杆的长度为0.8米，影长为1米，求树的高度．图29­1­1129.2 三视图1．两个大小不同的球在水平面上靠在一起，组成如图29­2­13所示的几何体，则该几何体的左视图是( )图29­2­13A ．两个外离的圆B ．两个外切的圆C ．两个相交的圆D ．两个内切的圆 2．如图29­2­14所示的几何体的主视图是( )图29­2­14 图29­2­153．从不同方向看一只茶壶(如图29­2­15)，你认为是俯视效果图的是( )4．如图29­2­16所示几何体：图29­2­16其中，左视图是平行四边形的有( )A ．4个B ．3个 C. 2个 D ．1个5．在下面的四个几何体中，它们各自的左视图与主视图不一样的是( )6．一个几何体的三视图如图29­2­17，其中主视图和左视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为( )图29­2­17A ．2π B.12π C．4π D．8π7．如图29­2­18是由一些大小相同的小立方体组成的几何体的主视图和左视图，则组成这个几何体的小立方体的个数不可能是( )图29­2­18A．3个 B．4个 C．5个 D．6个8．如图29­2­19是一个正六棱柱的主视图和左视图，则图中的a＝( )图29­2­19A．2 3 B. 3 C．2 D．19．画出如图29­2­20所示几何体的三视图．图29­2­2010．图29­2­21是一个由若干个棱长相等的正方体构成的几何体的三视图．(1)请写出构成这个几何体的正方体个数；(2)请根据图中所标的尺寸，计算这个几何体的表面积．图29­2­2129．3课题学习制作立体模型1．下面四个图形中，是三棱柱的平面展开图的是( )2．一个无盖的正方体盒子的平面展开图可以是图29­3­6所示的( )图29­3­6A．(1) B．(1)(2)C．(2)(3) D．(1)(3)3．将图29­3­7中的图形折叠起来围成一个正方体，可以得到( )图29­3­7 4．如图29­3­8是长方体的展开图，顶点处标有1～11的自然数，折叠成长方体时，6与哪些数重合( )A．7,8 B．7,9C．7,2 D．7,4图29­3­8 图29­3­95．用4个棱长为1的正方体搭成一个几何体模型，其主视图与左视图如图29­3­9，则该立方体的俯视图不可能是( )6．如图29­3­10，将七个正方形中的一个去掉，就能成为一个正方体的展开图，则去掉的小正方体的序号是________或________．图29­3­107．图29­3­11中的图形折叠后能围成什么图形？图29­3­118．如图29­3­12，将矩形纸片先沿虚线AB按箭头方向向右对折，接着对折后的纸片沿虚线CD向下对折，然后剪下一个小三角形，再将纸片打开，则打开后的展开图是( )图29­3­129．图29­3­13是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积(结果保留π)．图29­3­1310．如图29­3­14，它是某几何体的展开图．(1)这个几何体的名称是________；(2)画出这个几何体的三视图；(3)求这个几何体的体积(π取3.14)．图29­3­14答：小明家到公路l 的距离AD 的长度约为68.3 m. 第二十九章 投影与视图 29．1 投 影 【课后巩固提升】1．D 2.D 3.C 4.B 5.D 6.487．解：(1)连接AC ，过点D 作DF ∥AC ，交BC 延长线于点F ，线段EF 即为DE 在阳光下的投影．(2)∵在平行投影中，同一时刻物长与影长成比例， ∴AB DE ＝BC EF ，即5DE ＝26. ∴DE ＝15 m. 8．6.6 m9．解：作法如下：①连接FC 并延长交玻璃幕墙于O 点； ②过点O 作OG 垂直于玻璃幕墙；③在OG 另一侧作∠POG ＝∠COG ，交EA 的延长线于点P ， 则点P 就是路灯光源位置．如图D77.图D77 图D7810．解：如图D78，连接AC ，并延长交ED 的延长线于点B ，由题意，得CD 0.8＝DB1，∴DB＝1.20.8＝1.5(米)． 又AE CD ＝EB DB ，即AE 1.2＝2.8＋1.51.5. ∴AE ＝ 2.8＋1.5×1.21.5＝3.44(米)．答：树的高度为3.44米． 29．2 三视图 【课后巩固提升】1．D 2.B 3.A 4.B 5.D 6.C 7.D 8.B 9．解：如图D81.图D8110．解：(1)5个．(2)S 表＝5×6a 2－2×5a 2＝20a 2. 29．3 课题学习 制作立体模型 【课后巩固提升】1．A 2.D 3.D 4.C 5.D 6.6 7 7．解：(1)是三棱柱，(2)是五棱柱． 8．D9．解：该立体图形为圆柱．因为圆柱的底面半径r ＝5，高h ＝10，所以圆柱的体积V ＝πr 2h ＝π×52×10＝250π. 答：所求立体图形的体积为250π.10．解：(1)圆柱(2)这个几何体的三视图如图D84.图D84(3)体积为πr 2h ＝3.14×⎝ ⎛⎭⎪⎫1022×20＝1570.第二十九章 投影与视图基础知识反馈卡·29.1时间：10分钟 满分：25分一、选择题(每小题3分，共6分) 1．线段的正投影是( ) A ．直线 B ．线段 C ．射线 D ．线段或点2．下列命题中真命题的个数是( ) ①正方形的平行投影一定是菱形；②平行四边形的平行投影一定是平行四边形；③三角形的平行投影一定是三角形．A ．0个B ．1个C ．2个D ．3个 二、填空题(每小题4分，共8分) 3．圆柱体的正投影是________． 4．某一时刻，物高与影长的比为3∶2，若已知某塔影长为20 m ，则塔的高度为________m. 三、解答题(共11分)5．图J29­1­1所示的三幅投影中，哪幅投影是正投影？图J29­1­1时间：10分钟满分：25分一、选择题(每小题3分，共6分)1．如图J29­2­1，这个几何体的主视图是( )图J29­2­12．在下列几何体中，主视图是圆的是( )二、填空题(每小题4分，共8分)3．如果一个几何体的三视图都是圆，那么这个几何体是______________．4．图J29­2­2是一个几何体的三视图，根据图示，可计算出该几何体的侧面积为________．图J29­2­2三、解答题(共11分)5．添线补全图J29­2­4中物体(如图J29­2­3)的三种视图．图J29­2­3图J29­2­4时间：10分钟满分：25分一、选择题(每小题3分，共6分)1．如图J29­3­1，长方体的面有( )图J29­3­1A．4个 B．5个 C．6个 D．7个2．圆锥的平面展开图是( )A．一个扇形 B．一个扇形和一个圆C．一个半圆 D．不规则的图形二、填空题(每小题4分，共8分)3．圆柱的侧面展开图是________，圆锥的侧面展开图是________．4．图J29­3­2的平面图形能围成的立体图形是__________．图J29­3­2三、解答题(共11分)5．图J29­3­3沿虚线折叠，能折成什么图形，尝试画出其立体图形．图J29­3­3基础知识反馈卡·29.11．D 2.A 3.圆或矩形 4.305．解：由图J29­1­1(3)知：投影线AA3垂直于投影面P，故图J29­1­1(3)是正投影．基础知识反馈卡·29.21．A 2.D 3.球 4.104π5．解：如图DJ6.图DJ6基础知识反馈卡·29.31．C 2.B 3.长方形扇形 4.圆锥5．解：能围成三棱锥，如图DJ7.图DJ7第二十九章投影与视图全章测试一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ．7．圆；矩形． 8．三棱柱． 9．48π． 10．24．11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S += 第二种：高为b ，表面积为⋅+=π222a ab S。

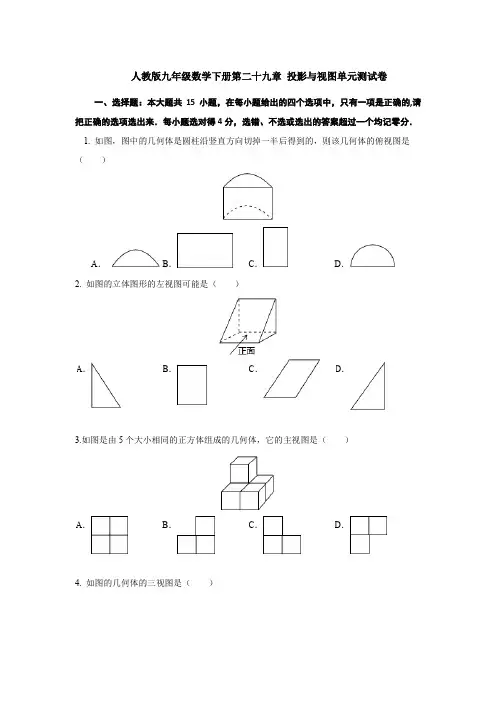

人教版九年级数学下册第二十九章投影与视图单元测试卷一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. 如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A． B．C．D．2. 如图的立体图形的左视图可能是（）．B．C．D．3.如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．4. 如图的几何体的三视图是（）．B．C ．D．5．下列立体图形中，俯视图是正方形的是（）A．B．C．D．6．如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．7．如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）．B．C．D．8．某几何体的三视图如图所示，则这个几何体是（）A ．圆柱B ． 正方体C ． 球D ． 圆锥9．如图所示的支架是由两个长方形构成的组合体，则它的主视图是（ ）．B ．C ．D ．10.、如图是某一几何体的三视图，则该几何体是（ ）11.如图是由4个大小相同的正方体搭成的几何体，其俯视图是（ ）．B ．C ．D ．12.如图几何体的俯视图是（ ）．B ．C ．D ．13.如图的罐头的俯视图大致是（ ）．B ．C ．D ．14.如图是某个几何体的三视图，则该几何体的形状是（ ）15．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（ ）B ．C ．D ．16、左下图是由3个完全相同的小正方体组成的立体图形，它的主视图是（ ）17．一个几何体的三视图如图所示，那么这个几何体是【 】18. 如图，所给三视图的几何体是（ ）（第1题图）19. 下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（ ）．正方体B ．圆柱C ．圆锥D ．球DCB A20. 一个几何体的三视图如图所示，则该几何体可能是（）．B．C．D．21.如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）22.甲是某零件的直观图，则它的主视图为（）．B．C．D．23．下列几何体，主视图和俯视图都为矩形的是（）A．B．C．D．24．一个圆锥的三视图如图所示，则此圆锥的底面积为（）A．30πcm2B．25πcm2C．50πcm2D．100πcm2第Ⅱ卷（非选择题共60分）二、填空题：本大题共7小题，其中16-22题每小题5分，共35分．只要求填写最后结果．1.写出一个在三视图中俯视图与主视图完全相同的几何体．2．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．．3. 如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是18cm3．（第1题图）4．三棱柱的三视图如图所示，△EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．5．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为__▲__cm2．(结果可保留根号)6如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为______cm2参考答案：数学试题第Ⅰ卷（选择题共60分）一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. 如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A． B．C．D．考点：简单几何体的三视图．分析：俯视图是从物体上面看所得到的图形．解答：解：从几何体的上面看俯视图是，故选：D．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2. 如图的立体图形的左视图可能是（）．B．C．D．3. 如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：根据从正面看得到的图形是主视图，可得答案．解答：从正面看，第一层是两个正方形，第二层左边是一个正方形，故选：C．点评：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．4.如图的几何体的三视图是（）．B．C．D．5．下列立体图形中，俯视图是正方形的是（）A．B．C．D．考点：简单几何体的三视图．分析：根据从上面看得到的图形是俯视图，可得答案．解答：解；A、的俯视图是正方形，故A正确；B、D的俯视图是圆，故A、D错误；C、的俯视图是三角形，故C错误；故选：A．点评：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．6．如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．分析：根据从左面看得到的图形是左视图，可得答案．解答：解；从左面看下面一个正方形，上面一个正方形，故选：A．点评：本题考查了简单组合体的三视图，从左面看得到的图形是左视图．7．如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）．B．C．D．8．某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥考点：由三视图判断几何体．分析： 由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状． 解答： 解：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥，故选D ．点评： 主视图和左视图的大致轮廓为三角形的几何体为锥体，俯视图为圆就是圆锥．9．如图所示的支架是由两个长方形构成的组合体，则它的主视图是（ ）．B ．C ．D ．解答：解：从几何体的正面看可得此几何体的主视图是，故选：D ．10.如图是某一几何体的三视图，则该几何体是（ ）11.如图是由4个大小相同的正方体搭成的几何体，其俯视图是（）．B．C．D．12. 如图几何体的俯视图是（）．B．C．D．13.如图的罐头的俯视图大致是（）．B．C．D．14.如图是某个几何体的三视图，则该几何体的形状是（）15．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）B．C．D．人教版九年级下册数学第29章投影与视图单元提优一、选择题1.如图，是一个正方体的平面展开图，原正方体中“祝”的对面是（）A. 考B. 试C. 顺D. 利2.下列图形不是图中几何体的三视图的是（）A. B. C. D.3.如图，它是由5个完全相同的小正方体搭建的几何体，若将最右边的小正方体拿走，则下列结论正确的是（）A. 主视图不变B. 左视图不变C. 俯视图不变D. 三视图都不变4.一个正方体的平面展开图如图，每一个面都有一个汉字，则在该正方体中和“实”字相对的汉字是（）A. 我B. 的C. 梦D. 想5.一个几何体的展开图如图所示，这个几何体是（）A. 圆锥B. 圆柱C. 四棱柱D. 四棱锥6. 如图由7个小正方体组合而成的几何体，它的主视图是（）A. B. C.D.7.下列几何体中，主视图和俯视图都为矩形的是（）A. B. C.D.8.下列说法错误的是（）A. 长方体和正方体都是四棱柱B. 棱柱的侧面都是四边形C. 柱体的上下底面形状相同D. 圆柱只有底面为圆的两个面9.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A. B. C. D.10.视线与下列哪种光线不同（）A. 太阳光线B. 灯光C. 探照灯光D. 台灯二、填空题11.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．12.一个正方体的表面展开如图所示，六个面上各有一字，连起来的意思是“预祝中考成功”，把它折成正方体后，与“成”相对的字是 ________．13.已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为________．14.由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．15.将一个边长为10cm正方形，沿粗黑实线剪下4个边长为________ cm的小正方形，拼成一个大正方形作为直四棱柱的一个底面；余下部分按虚线折叠成一个无盖直四棱柱；最后把两部分拼在一起，组成一个完整的直四棱柱，它的表面积等于原正方形的面积．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是________ ．17.由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是________个．18.如图是一个正方体纸盒的展开图，当折成纸盒时，与点1重合的点是________三、解答题19.如图，在无阴影的方格中选出两个画出阴影，使它们与图中4个有阴影的正方形一起可以构成一个正方体的表面展开图．（在图1和图2中任选一个进行解答，只填出一种答案即可）20.在图①、②中分别添加一个或两个小正方形，使该图形经过折叠后能围成一个以这些小正方形为面的立方体．21.如图是由几个小立方块所搭成几何体从正面和从上面看的形状图：这样搭建的几何体，最少、最多各需要多少个小立方块？22. 回答下列问题：（1）如图所示的甲、乙两个平面图形能折什么几何体？（2）由多个平面围成的几何体叫做多面体．若一个多面体的面数为f，顶点个数为v，棱数为e，分别计算第（1）题中两个多面体的f+v﹣e的值？你发现什么规律？（3）应用上述规律解决问题：一个多面体的顶点数比面数大8，且有50条棱，求这个几何体的面数．23.如图是无盖长方体盒子的表面展开图．（1）求表面展开图的周长（粗实线的长）；（2）求盒子底面的面积．24.如图，边长为acm的正方体其上下底面的对角线AC、A1C1与平面H垂直．（1）指出正方体六个面在平面H上的正投影图形；（2）计算投影MNPQ的面积．参考答案一、选择题1.C2.C3.B4.B5.A6.A7.B8.D9.C 10.A二、填空题11.俯视图12.功13.48π 14.7 15.2.5 16.④③①② 17.11 18.7和11三、解答题19.解：只写出一种答案即可．（4分）20.解：（1）图①，添加后如图所示：（2）图②，添加后如图所示：21.解：搭这样的几何体最少需要8+2+1=11个小正方体，最多需要8+6+3=17个小正方体；故最多需要17个小正方体，最少需要11个小正方体．22.解：（1）图甲折叠后底面和侧面都是长方形，所以是长方体；图乙折叠后底面是五边形，侧面是三角形，实际上是五棱锥的展开图，所以是五棱锥．（2）甲：f=6，e=12，v=8，f+v﹣e=2；乙：f=6，e=10，v=6，f+v﹣e=2；规律：顶点数+面数﹣棱数=2．（3）设这个多面体的面数为x，则x+x+8﹣50=2解得x=22．23.解：（1）如图所示：表面展开图的周长为：2a+2b+4c；（2）盒子的底面长为：a﹣（b﹣c）=a﹣b+c．盒子底面的宽为：b﹣c．盒子底面的面积为：（a﹣b+c）（b﹣c）=ab﹣b2+2bc﹣ac﹣c224.解：（1）正方体六个面在平面H上的正投影图形是矩形；（2）∵正方体边长为acm，∴BD==a（cm），∴投影MNPQ的面积为a×a=a2（cm2）．期末复习：人教版九年级数学下册第29章投影与视图单元检测试卷(解析版）一、单选题（共10题；共30分）1.一个圆锥的侧面展开图是半径为6的半圆，则这个圆锥的底面半径为（）A. 1.5B. 2C. 2.5D. 32.由五个相同的立方体搭成的几何体如图所示，则它的左视图是（）A. B. C.D.3.如图，下列几何体是由4个相同的小正方体组合而成的，从左面看得到的平面图形是下列选项中的（）A. B. C.D.4.已知某几何体的一个视图（如图），则此几何体是（）A. 正三棱柱B. 三棱锥C. 圆锥D. 圆柱5.（2017•镇江）如图是由6个大小相同的小正方体组成的几何体，它的主视图是（）A. B. C.D.6.如图是由几个相同的小立方块搭成的几何体的三视图，则这个几何体的小立方块的个数是（）A. 4个B. 5个C. 6个D. 7个7.由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最多有（）A. 4个B. 5个C. 6个D. 7个8.如图所示，是一个空心正方体，它的左视图是（）A. B. C.D.9.由n个大小相同的小正方形搭成的几何体的主视图和左视图如图所示，则n的最大值为（）A. 11B. 12C. 13D. 1410.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是（）A. B. C.D.二、填空题（共10题；共30分）11.如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是________．12.圆锥的底面半径为5，侧面积为60π，则其侧面展开图的圆心角等于________．13.如图，5个边长相等的小正方形拼成一个平面图形，小丽手中还有一个同样的小正方形，她想将它与图中的平面图形拼接在一起，从而可以构成一个正方体的平面展开图，则小丽总共能有 ________种拼接方法．14.如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据计算这个几何体的表面积为________ cm2．15.在市委、市政府的领导下，全市人民齐心协力，努力将我市创建为“全国文明城市”，为此学生小红特制了一个正方体玩具，其展开图如图所示，则原正方体中与“文”字所对的面上标的字应是________ ．16.如图，光源P在横杆AB的正上方，AB在灯光下的影子为CD，AB∥CD，AB=2m，CD=6m，点P到CD的距离是2.7m，则点P到AB间的距离是________．17.侧面可以展开成一长方形的几何体有________；圆锥的侧面展开后是一个________；各个面都是长方形的几何体是________；18.主视图、俯视图和左视图都是正方形的几何体是________19.有一个正六面体骰子，放在桌面上，将骰子沿如图所示的顺时针方向滚动，每滚动90°算一次，则滚动第2014次后，骰子朝下一面的点数是________．20.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共8题；共60分）21.如图为7个正方体堆成的一个立体图形，分别画出从正面、左面、上面看这个几何体所看到的图形．22.如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．23.画出如图所示图形从正面、从左面和从上面看到的形状图．24.如图，这是一个正方体的展开图，折叠后它们的相对两面的数字之和相等，请你求出x ﹣y的值．25.如图是一个正方体骰子的表面展开图，请根据要求回答问题：（1）如果1点在上面，3点在左面，几点在前面？（2）如果5点在下面，几点在上面？26.如图是某种几何体的三视图，（1）这个几何体是什么；（2）若从正面看时，长方形的宽为10m，高为20m，试求此几何体的表面积是多少m2？（结果用π表示）．27.如图是小强用八块相同的小立方体搭成的一个几何体，从正面、左面和上面观察这个几何体，请你在下面相应的位置分别画出你所看到的几何体的形状图（在答题卡上画完图后请用黑色签字笔描图）．28.如图是一个几何体的三视图．（1）写出这个几何体的名称；（2）根据所示数据计算这个几何体的侧面积．答案解析部分一、单选题1.【答案】D【考点】几何体的展开图【解析】【解答】半径为6的半圆的弧长是6π，根据圆锥的底面周长等于侧面展开图的扇形弧长，得到圆锥的底面周长是π，根据弧长公式有2πr=6π，解得：r=3，即这个圆锥的底面半径是3．故答案为：D．【分析】半径为6的半圆的弧长是6π，圆锥的底面周长等于侧面展开图的扇形弧长，因而圆锥的底面周长是6π，然后利用弧长公式计算．2.【答案】D【考点】简单组合体的三视图【解析】【解答】从左边看第一层是三个小正方形，第二层左边一个小正方形，故答案为：D．【分析】其左视图应该是3列小正方形，左边第一列是3个，第二，第三两列分解是一个。

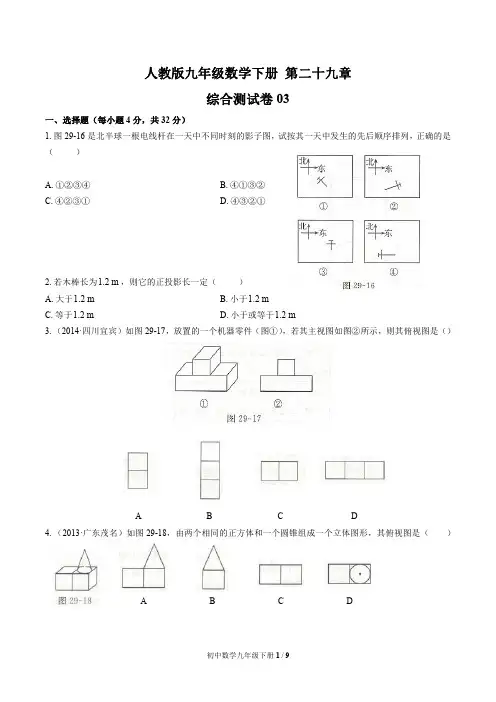

人教版九年级数学下册第二十九章综合测试卷03一、选择题（每小题4分，共32分）1.图29-16是北半球一根电线杆在一天中不同时刻的影子图，试按其一天中发生的先后顺序排列，正确的是（）A.①②③④B.④①③②C.④②③①D.④③②①2.若木棒长为1.2 m，则它的正投影长一定（）A.大于1.2 mB.小于1.2 mC.等于1.2 mD.小于或等于1.2 m3.（2014·四川宜宾）如图29-17，放置的一个机器零件（图①），若其主视图如图②所示，则其俯视图是（）A B C D4.（2013·广东茂名）如图29-18，由两个相同的正方体和一个圆锥组成一个立体图形，其俯视图是（）A B C D5.（2013·山东威海）图29-19是由6个同样大小的正方体摆成的几何体.将正方体①移走后，所得几何体（）A .主视图改变，左视图改变B .俯视图不变，左视图不变C .俯视图改变，左视图改变D .主视图改变，左视图不变6.（2013·山东聊城）如图是由几个相同的小立方块组成的几何体的三视图，小立方块的个数是（）A .3B .4C .5D .67.如图29-21，晚上小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间函数关系的图象大致为（）A B C D8.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的表面积为（）A .66B .48C .36D .57二、填空题（每小题5分，共20分）9.一张桌子上摆放若干碟子，从三个方向上看，三种视图如图29-23所示，则这张桌子上共有碟子__________个.10.学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度.如图29-24（示意图），在同一时刻，身高为1.6 m 的小明（AB ）的影子（BC ）长是3 m ，而小颖（EH ）刚好在路灯灯泡G 的正下方点H ，并测得 6 m HB =.那么路灯灯泡的垂直高度GH =________m .11.如图29-25，在太阳光下，一电线杆AB 的影子分别落在了地上和墙上，小明竖起1 m 高的直杆，量得其影长为0.5 m ，此时，他又量得电线杆AB 落在地上的影子BD 长为3 m ，落在墙上的影子CD 的高为2 m ，则电线杆AB =________.12.如图29-26，在平面直角坐标系内，一点光源位于点0,5A （）处，CD x ⊥轴，垂足为点D ，点C 的坐标为3,1（），则CD 在x 轴上的影长为________，点C 的影子B 的坐标为________.三、解答题（共48分）13.（12分）图29-27是由若干个小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图和左视图.14.（12分）某晚的海滨路，小明和小亮与安装有路灯的电线杆整齐划一地排列在马路的一侧，地面上有他们两人在路灯灯光下的影子（如图29-28①所示）.在图29-28②中，线段AB 和CD 分别表示小明和小亮的身高，'A B 和'C D 表示所对应的影子。

人教版九年级数学下册第二十九章-投影与视图章节测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是由5个完全相同的小正方体组成的立体图形，这个立体图形的主视图是（）A．B．C．D．2、如图所示的几何体，它的左视图是（）A．B．C．D．3、如图所示，沿正方体相邻的三条棱的中点截掉一个角，则它的左视图是（）A．B．C．D．4、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．5、如图所示的几何体的俯视图是（）A．B．C．D．6、如图，这个几何体是将一个正方体中间挖出一个圆柱体后的剩余部分，该几何体的主视图是（）A．B．C．D．7、如图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．8、如图，是由一个圆柱体和一个长方体组成的几何体，其左视图是（）A．B．C．D．9、如图所示的几何体，其俯视图是（）A．B．C．D．10、下列四个几何体中，主视图与俯视图不同的几何体是（）A．B．C．D．第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图为一个圆锥的三视图，这个圆锥的侧面积为_________2mm．2、一个直九棱柱底面的每条边长都等于3cm，侧边长都等于6cm，则它的侧面面积等于 ___cm2．3、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．4、如图是某几何体的三视图．已知主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，若矩形的长为3，宽为2，则这个几何体的体积为_________．5、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为___．三、解答题（5小题，每小题10分，共计50分）1、我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图是一个由7个相同的小正方体搭成的几何体，请从图的正面、左面和上面看这个几何体，并在所给的图中画出各自的图形．2、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．3、画出如图所示几何体的三视图．4、如图是由若干个大小相同的小立方块搭成的几何体，请画出从正面、左面、上面看到的这个几何体的形状图．5、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是．---------参考答案-----------一、单选题1、B【分析】从正面看到的平面图形是主视图，根据主视图的含义逐一判断即可.【详解】解：从正面可以看到2行3列的小正方形图形，第1行1个正方形，第2行3个正方形，按1，2，1的方式排列，所以主视图是B，故选B【点睛】本题考查的是三视图，掌握识别主视图是解本题的关键，注意的是能看到的棱都要画成实线，看不到的棱画成虚线.2、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．3、C【分析】根据从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，由此求解即可【详解】解：由题意得：从左边看，首先看的见的部分是一个正方形，然后在右上角有截面的一条线看不见，要用虚线表示，故选C．【点睛】本题主要考查了几何体的三视图，解题的关键在于能够熟练掌握三视图的定义．4、A【分析】从左边看过去：可以看到上下两个宽度相同的长方形，从而可以得到左视图.【详解】解：从左边看过去：可以看到上下两个宽度相同的长方形，所以一个圆柱体和一个长方体组成的几何体，其左视图是A选项中的图形，故选A【点睛】本题考查的是三视图，掌握“三视图中的左视图”是解本题的关键，注意的是能看到的棱要以实线来体现，看不见的棱要以虚线来体现.5、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．6、A【分析】根据主视图的概念求解即可．【详解】解：由题意可得，该几何体的主视图是：．故选：A．【点睛】此题考查了几何体的主视图，解题的关键是熟练掌握几何体主视图的概念．7、D【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【详解】解：从物体左面看，是左边2个正方形，右边1个正方形．故选：D.．【点睛】本题考查了三视图的知识，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．8、C【分析】长方体的左视图为矩形，圆柱的左视图为矩形，据此分析即可得左视图【详解】从左面可看到一个长方形和一个长方形，且两个长方形等高．故选C【点睛】本题考查了简单几何题的三视图，掌握简单几何题的三视图是解题的关键．9、D【分析】几何体的俯视图即为从上往下看，所看到的平面图形，由此判断即可．【详解】解：该几何体俯视图有2行，第一行有两个正方形，第二行右边有一个正方形，∴D选项图形符合题意，故选：D．【点睛】本题考查简单组合体的三视图识别，理解三视图的基本概念，灵活运用空间想象能力是解题关键．10、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．二、填空题1、60【解析】【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长（mm），所以圆锥的侧面积=12610602ππ⨯⨯⨯=（mm2）．故答案为：60π．【点睛】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．也考查了圆锥的计算．2、162【解析】【分析】展开后底面一边长为7cm，求出底面的周长，用底面周长×侧边长计算即可．【详解】解：∵一个直九棱柱底面的每条边长都等于3cm，∴直九棱柱底面的周长为9×3=27cm;侧面积是27×6=162（cm2）．故答案为162．【点睛】本题考查了几何体的侧面积的应用，关键是掌握直棱柱侧面积公式底面周长×侧棱长．3、9【解析】【分析】根据三视图画出图形，并且得出每列和每行的个数，然后相加即可得出答案．【详解】解：根据三视图可画图如下：则组成这个几何体的小正方体的个数是：1+3+1+1+1+2＝9；故答案为：9．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．4、3π【解析】【分析】根据三视图可知这个几何题为圆柱体，进而根据圆柱体的体积等于底面积乘以高即可求得【详解】主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，∴这个几何题为圆柱体，∴这个圆柱体体积为2133ππ⨯⨯=故答案为：3π【点睛】本题考查了根据三视图还原几何体，掌握基本几何体的三视图是解题的关键．5、7【解析】【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层正方体的可能的最少个数，相加即可．【详解】解：由俯视图易得最底层有4个正方体，由主视图第二层最少有2个正方体，由主视图第三层最少有1个正方体，那么最少有4＋2＋1＝7个立方体．故答案是：7．【点睛】本题考查了由三视图判断几何体．俯视图小正方形的个数即为最底层的小正方体的个数，主视图第二层和第三层小正方形的个数即为其余层数小正方体的最少个数．三、解答题1、见解析【分析】主视图有3列，每列小正方形数目分别为1，2，3；左视图有2列，每列小正方形数目分别为3，1；俯视图有3列，每行小正方形数目分别为1，1，2．【详解】解：如图所示：【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．2、最多可以取走16个小立方块．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【详解】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：答：最多可以取走16个小立方块．【点睛】本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．3、见解析【分析】主视图和左视图都是等腰梯形，俯视图是圆环，依此画出即可；【详解】如图所示．依次为主视图、左视图、俯视图【点睛】考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4、见解析【分析】观察几何体，作出三视图即可．【详解】解：如图所示：【点睛】此题考查了作图-----三视图，熟练掌握三视图的画法是解本题的关键．5、（1）见解析；（2）16【分析】（1）根据俯视图的信息，以及左视图和主视图的定义画图即可；（2）在（1）的基础之上求解即可．【详解】解：（1）由俯视图可知，该组合体的主视图有3列，第1列有一个正方形，第2列有2个正方形，第3列有1个正方形；左视图有2列，第1列有2个正方形，第2列有2个正方形，如图所示：（2）由主视图可知，共有4个相同的正方形组成，∴2S=⨯=，4216故答案为：16．【点睛】本题考查画简单组合体的三视图，理解三视图的定义，灵活运用空间想象能力是解题关键．。

单元测试卷一、选择题1．小明从正面观察如下图的物体，看到的是〔〕A．B．C．D．2．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是〔〕A．B．C．D．3．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是〔〕A．B． C．D．4．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是〔〕A．三角形B．线段C．矩形D．平行四边形5．由以下光线形成的投影不是中心投影的是〔〕A．手电筒B．探照灯C．太阳D．电灯6．平行投影中的光线是〔〕A．平行的B．聚成一点的C．不平行的D．向四面八方发散的7．以下命题正确的选项是〔〕A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形8．圆形的物体在太阳光的投影下是〔〕A．圆形B．椭圆形C．以上都有可能D．以上都不可能9．如图，从左面看圆柱，那么图中圆柱的投影是〔〕A．圆B．矩形C．梯形D．圆柱10．一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子不可能是〔〕A．B．C．D．二．填空题11．我们常说的三种视图分别是指、、．12．请写出三种视图都相同的两种几何体是．13．如下图是一个立体图形的三视图，请根据视图说出立体图形的名称．14．一张桌子摆放假设干碟子，从三个方向上看，三种视图如下图，那么这张桌子上共有个碟子．15．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小．16．棱长是1cm的小立方体组成如下图的几何体，那么这个几何体的外表积是cm2．三、作图题17．画出如图组合体的三种视图．18．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．四、解答题19．，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．〔1〕请你在图中画出此时DE在阳光下的投影；〔2〕在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．20．，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．〔1〕请你在图中画出此时DE在阳光下的投影；〔2〕在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．21．解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？答案解析一、选择题1．小明从正面观察如下图的物体，看到的是〔〕A．B．C．D．【考点】简单几何体的三视图．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：主视图是从正面看所得到的图形，圆柱从正面看是长方形，正方体从正面看是正方形，所以从左往右摆放一个圆柱体和一个正方体，它们的主视图是左边一个长方形，右边一个正方形．应选C．【点评】此题主要考查了三视图的知识，主视图是从物体的正面看得到的视图．2．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是〔〕A．B．C．D．【考点】平行投影．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．应选A．【点评】此题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．3．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是〔〕A．B． C．D．【考点】简单几何体的三视图．【专题】压轴题．【分析】找到从正面看所得到的图形即可，注意所有看到的棱都应表现在主视图中．【解答】解：从正前方观察，应看到长有三个立方体，且中间的为三个立方体叠加；高为两个立方体，在中间且有两个立方体叠加．应选B．【点评】此题主要考查三视图的知识、学生的观察能力和空间想象能力．4．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是〔〕A．三角形B．线段C．矩形D．平行四边形【考点】平行投影．【分析】根据平行投影的性质进行分析即可得出答案．【解答】解：将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形．应选：A．【点评】此题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．5．由以下光线形成的投影不是中心投影的是〔〕A．手电筒B．探照灯C．太阳D．电灯【考点】中心投影．【分析】利用中心投影和平行投影的定义判断即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有C选项得到的投影为平行投影．应选C．【点评】此题考查了中心投影的定义，解题的关键是理解中心投影的形成光源是灯光．6．平行投影中的光线是〔〕A．平行的B．聚成一点的C．不平行的D．向四面八方发散的【考点】平行投影．【分析】解答此题关键是要理解平行投影，平行投影中的光线是平行的，如阳光等．【解答】解：平行投影中的光线是平行的．应选A．【点评】此题考查平行投影的定义，需注意与中心投影定义的区别．7．以下命题正确的选项是〔〕A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形【考点】平行投影与三视图．【分析】根据球的三视图即可作出判断．【解答】解：A，错误，三视图是平行投影；B，错误，小华是视点；C，正确；D，错误，也可以是平行四边形；应选C．【点评】此题考查了三视图，投影，视点的概念．8．圆形的物体在太阳光的投影下是〔〕A．圆形B．椭圆形C．以上都有可能D．以上都不可能【考点】平行投影．【分析】根据圆形的物体与太阳光线的位置关系进行判断．【解答】解：圆形的物体在太阳光的投影下可能为圆形，也可能为椭圆形．应选C．【点评】此题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．9．如图，从左面看圆柱，那么图中圆柱的投影是〔〕A．圆B．矩形C．梯形D．圆柱【考点】平行投影．【分析】根据圆柱的左视图的定义直接进行解答即可．【解答】解：如下图圆柱从左面看是矩形，应选：B．【点评】此题主要考查了简单几何体的三视图，关键是根据三视图的概念得出是解题关键．10．一位小朋友拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上的影子不可能是〔〕A．B．C．D．【考点】平行投影．【分析】根据看等边三角形木框的方向即可得出答案．【解答】解：竖直向下看可得到线段，沿与平面平行的方向看可得到C，沿与平面不平行的方向看可得到D，不管如何看都得不到一点．应选B．【点评】此题主要考查对平行投影的理解和掌握，能熟练地观察图形得出正确结论是解此题的关键二．填空题11．我们常说的三种视图分别是指主视图、俯视图、左视图．【考点】平行投影．【分析】根据三视图的定义求解．【解答】解：我们常说的三种视图分别是指主视图、俯视图、左视图．故答案为主视图、俯视图、左视图．【点评】此题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．记住三视图的定义．12．请写出三种视图都相同的两种几何体是球，正方体〔答案不唯一〕．【考点】根据视图描述几何体．【专题】开放型．【分析】球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为球，正方体〔答案不唯一〕．【点评】考查由三视图判断几何体；常见的三视图相同的几何体如球，正方体等应熟记．13．如下图是一个立体图形的三视图，请根据视图说出立体图形的名称圆锥．【考点】根据视图描述几何体．【分析】从主视图以及左视图都为一个三角形，俯视图为一个圆形看，可以确定这个几何体为一个圆锥．【解答】解：根据三视图可以得出立体图形是圆锥，故答案为：圆锥．【点评】此题考查了由几何体的三种视图判断出几何体的形状，应从所给几何体入手分析得出是解题关键．14．一张桌子摆放假设干碟子，从三个方向上看，三种视图如下图，那么这张桌子上共有12个碟子．【考点】根据视图描述几何体．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：易得三摞碟子数分别为3，4，5那么这个桌子上共有12个碟子．故答案为：12．【点评】此题考查对三视图的理解应用及空间想象能力．15．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小相同．【考点】平行投影．【专题】压轴题．【分析】根据平行投影特点，当物体的某个面平行于投影面时，即光线垂直这个面；这个面的正投影与这个面的形状、大小相同．【解答】解：根据平行投影特点得：这个面的正投影与这个面的形状、大小相同．【点评】此题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．16．棱长是1cm的小立方体组成如下图的几何体，那么这个几何体的外表积是36cm2．【考点】复杂几何体的三视图．【专题】计算题．【分析】解此类题应利用视图的原理从不同角度去观察分析以进行解答．【解答】解：从上面看到的面积为6×〔1×1〕，从正面看面积为6×2×〔1×1〕，从两个侧后面看面积为2×6×〔1×1〕，底面看到的面积为6×〔1×1〕，故这个几何体的外表积为36cm2．故答案为36cm2．【点评】几何体的外表积是所有围成几何体的外表面积之和．三、作图题〔按要求画出图形并写知名称〕17．画出如图组合体的三种视图．【考点】复杂几何体的三视图．【分析】由条件可知，主视图有3列，每列小正方数形数目分别为1，3，1，左视图有2列，每列小正方形数目分别为2，3，2．俯视图有3列，每一列的正方形个数为3，3，3据此可画出图形．【解答】解：如下图：．【点评】此题主要考查了画三视图，在画图时一定要将物体的边缘、棱、顶点都表达出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．此题画几何体的三视图时应注意小正方形的数目及位置．18．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．【考点】中心投影．【专题】作图题．【分析】根据中心投影的特点可知，连接物体和它影子的顶端所形成的直线必定经过点光源．所以分别把影长的两个人的顶端和影子的顶端连接并延长可交于一点，即点光源的位置，再由点光源出发连接小赵顶部的直线与地面相交即可找到小赵影子的顶端．【解答】解：【点评】此题考查平行投影和中心投影的作图，解题的关键是要知道：连接物体和它影子的顶端所形成的直线必定经过点光源．四、解答题19．，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．〔1〕请你在图中画出此时DE在阳光下的投影；〔2〕在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．【考点】平行投影．【专题】计算题；作图题．【分析】〔1〕根据投影的定义，作出投影即可；〔2〕根据在同一时刻，不同物体的物高和影长成比例；构造比例关系．计算可得DE=10〔m〕．【解答】解：〔1〕连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．〔2〕∵AC∥DF，∴∠ACB=∠DFE．∵∠ABC=∠DEF=90°∴△ABC∽△DEF．∴，∴∴DE=10〔m〕．说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．【点评】此题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．要求学生通过投影的知识并结合图形解题．20．，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．〔1〕请你在图中画出此时DE在阳光下的投影；〔2〕在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．【考点】平行投影．【专题】计算题；作图题．【分析】〔1〕根据投影的定义，作出投影即可；〔2〕根据在同一时刻，不同物体的物高和影长成比例；构造比例关系．计算可得DE=10〔m〕．【解答】解：〔1〕连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．〔2〕∵AC∥DF，∴∠ACB=∠DFE．∵∠ABC=∠DEF=90°∴△ABC∽△DEF．∴，∴∴DE=10〔m〕．说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．【点评】此题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．要求学生通过投影的知识并结合图形解题．21．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？【考点】平行投影．【专题】应用题；压轴题．【分析】在不违反规定的情况下，需使阳光能照到旧楼的一楼；据此构造Rt△DCE，其中有CE=30米，∠DCE=30°，解三角形可得DE的高度，再由DB=BE+ED 可计算出新建楼房的最高高度．【解答】解：过点C作CE⊥BD于E．∵AB=40米，∴CE=40米，∵阳光入射角为30°，∴∠DCE=30°，在Rt△DCE中tan∠DCE=．∴，∴DE=40×=米，∵AC=BE=1米，∴DB=BE+ED=1+=米．答：新建楼房最高为米．【点评】此题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例．需注意通过投影的知识结合图形相似的性质巧妙地求解或解直角三角形．期末测试〔2〕一、选择题1．假设有意义，那么m能取的最小整数值是〔〕A．m=0 B．m=1 C．m=2 D．m=32．以下各组数中，以它们为边长的线段不能构成直角三角形的是〔〕A．1，，B．3，4，5 C．5，12，13 D．2，2，33．以下二次根式中属于最简二次根式的是〔〕A． B． C．D．4．函数y=2x﹣5的图象经过〔〕A．第一、三、四象限B．第一、二、四象限C．第二、三、四象限D．第一、二、三象限5．如图，矩形ABCD中，对角线AC，BD交于点O．假设∠AOB=60°，BD=8，那么AB的长为〔〕A．4 B．C．3 D．56．如图，正方形ABCD中，AE垂直于BE，且AE=3，BE=4，那么阴影局部的面积是〔〕A．16 B．18 C．19 D．217．某市一周的日最高气温如下图，那么该市这周的日最高气温的众数是〔〕A．25 B．26 C．27 D．288．P1〔﹣3，y1〕，P2〔2，y2〕是一次函数y=﹣x﹣1的图象上的两个点，那么y1，y2的大小关系是〔〕A．y1=y2B．y1＜y2C．y1＞y2D．不能确定9．2022年将在北京﹣张家口举办冬季奥运会，很多学校开设了相关的课程．如表记录了某校4名同学短道速滑选拔赛成绩的平均数与方差s2：队员1队员2队员3队员4平均数〔秒〕51505150方差s2〔秒2〕根据表中数据，要从中选择一名成绩好又发挥稳定的运发动参加比赛，应该选择〔〕A．队员1 B．队员2 C．队员3 D．队员410．如图，在平行四边形ABCD中，∠BAD的平分线交BC于点E，∠ABC的平分线交AD于点F，假设BF=12，AB=10，那么AE的长为〔〕A．13 B．14 C．15 D．1611．如图，菱形ABCD的一边中点M到对角线交点O的距离为5cm，那么菱形ABCD的周长为〔〕A．5cm B．10cm C．20cm D．40cm12．一次函数y1=kx+b与y2=x+a的图象如图，那么以下结论①k＜0；②a＞0；③当x＜3时，y1＜y2中，正确的个数是〔〕A．0 B．1 C．2 D．3二、填空题13．一组数据x1，x2，x3，x4，x5的平均数是2，那么另一组数据3x1﹣2，3x2﹣2，3x3﹣2，3x4﹣2，3x5﹣2的平均数是．14．函数中，自变量x的取值范围是．15．计算=．16．矩形纸片ABCD的边长AB=8，AD=4，将矩形纸片沿EF折叠，使点A与点C 重合，折叠后在某一面着色〔如图〕，那么着色局部的面积为．17．如图，直线y=kx+b〔k≠0〕与x轴交于点〔﹣4，0〕，那么关于x的方程kx+b=0的解为x=．三、解答题18．当x=时，求x2﹣x+1的值．19．一艘轮船以16海里/时的速度离开港口〔如图〕，向北偏东40°方向航行，另一艘轮船在同时以12海里/时的速度向北偏西一定的角度的航向行驶，它们离港口一个半小时后相距30海里〔即BA=30〕，问另一艘轮船的航行的方向是北偏西多少度？20．：如图，点E，F分别为▱ABCD的边BC，AD上的点，且∠1=∠2．求证：AE=CF．21．阅读对人成长的影响是巨大的，一本好书往往能改变人的一生，每年的4月23日被联合国教科文组织确定为“世界读书日〞．某校本学年开展了读书活动，在这次活动中，八年级(1)班40名学生读书册数的情况如表：读书册数45678人数〔人〕6410128根据表中的数据，求：(1)该班学生读书册数的平均数；(2)该班学生读书册数的中位数．22．世界上大局部国家都使用摄氏温度〔℃〕，但美国、英国等国家的天气预报使用华氏温度〔℉〕．两种计量之间有如表对应：摄氏温度x〔℃〕…0510152025…华氏温度y〔℉〕…324150596877…华氏温度y〔℉〕是摄氏温度x〔℃〕的一次函数．(1)求该一次函数的表达式；(2)当华氏温度﹣4℉时，求其所对应的摄氏温度．23．如图，矩形ABCD的对角线AC、BD交于点O，且DE∥AC，CE∥BD．(1)求证：四边形OCED是菱形；(2)假设∠BAC=30°，AC=4，求菱形OCED的面积．24．：甲乙两车分别从相距300千米的A、B两地同时出发相向而行，其中甲到达B地后立即返回，如图是它们离各自出发地的距离y〔千米〕与行驶时间x〔小时〕之间的函数图象．(1)求甲车离出发地的距离y甲〔千米〕与行驶时间x〔小时〕之间的函数关系式，并写出自变量的取值范围；(2)它们出发小时时，离各自出发地的距离相等，求乙车离出发地的距离y乙〔千米〕与行驶时间x〔小时〕之间的函数关系式，并写出自变量的取值范围；(3)在(2)的条件下，求它们在行驶的过程中相遇的时间．答案1．假设有意义，那么m能取的最小整数值是〔〕A．m=0 B．m=1 C．m=2 D．m=3【考点】二次根式有意义的条件．【专题】选择题．【分析】根据二次根式的性质，被开方数大于等于0，即可求解．【解答】解：由有意义，那么满足3m﹣1≥0，解得m≥，即m≥时，二次根式有意义．那么m能取的最小整数值是m=1．应选B．【点评】主要考查了二次根式的意义和性质．概念：式子〔a≥0〕叫二次根式；性质：二次根式中的被开方数必须是非负数，否那么二次根式无意义．2．以下各组数中，以它们为边长的线段不能构成直角三角形的是〔〕A．1，，B．3，4，5 C．5，12，13 D．2，2，3【考点】勾股定理的逆定理．【专题】选择题．【分析】欲求证是否为直角三角形，利用勾股定理的逆定理即可．这里给出三边的长，只要验证两小边的平方和等于最长边的平方即可．【解答】解：A、12+〔〕2=3=〔〕2，故是直角三角形，故错误；B、42+32=25=52，故是直角三角形，故错误；C、52+122=169=132，故是直角三角形，故错误；D、22+22=8≠32，故不是直角三角形，故正确．应选D．【点评】此题考查勾股定理的逆定理的应用．判断三角形是否为直角三角形，三角形三边的长，只要利用勾股定理的逆定理加以判断即可．3．以下二次根式中属于最简二次根式的是〔〕A． B． C．D．【考点】最简二次根式．【专题】选择题．【分析】B、D选项的被开方数中含有未开尽方的因数或因式；C选项的被开方数中含有分母；因此这三个选项都不是最简二次根式．【解答】解：因为：B、=4；C、=；D、=2；所以这三项都不是最简二次根式．应选A．【点评】在判断最简二次根式的过程中要注意：(1)在二次根式的被开方数中，只要含有分数或小数，就不是最简二次根式；(2)在二次根式的被开方数中的每一个因式〔或因数〕，如果幂的指数等于或大于2，也不是最简二次根式．4．函数y=2x﹣5的图象经过〔〕A．第一、三、四象限B．第一、二、四象限C．第二、三、四象限D．第一、二、三象限【考点】一次函数的性质．【专题】选择题．【分析】根据一次函数的性质解答．【解答】解：在y=2x﹣5中，∵k=2＞0，b=﹣5＜0，∴函数过第一、三、四象限，应选A．【点评】此题考查了一次函数的性质，能根据k和b的值确定函数所过象限是解题的关键．5．如图，矩形ABCD中，对角线AC，BD交于点O．假设∠AOB=60°，BD=8，那么AB的长为〔〕A．4 B．C．3 D．5【考点】矩形的性质．【专题】选择题．【分析】先由矩形的性质得出OA=OB，再证明△AOB是等边三角形，得出AB=OB=4即可．【解答】解：∵四边形ABCD是矩形，∴OA=AC，OB=BD=4，AC=BD，∴OA=OB，∵∠AOB=60°，∴△AOB是等边三角形，∴AB=OB=4；应选A．【点评】此题考查了矩形的性质、等边三角形的判定与性质；熟练掌握矩形的性质，证明三角形是等边三角形是解决问题的关键．6．如图，正方形ABCD中，AE垂直于BE，且AE=3，BE=4，那么阴影局部的面积是〔〕A．16 B．18 C．19 D．21【考点】勾股定理；正方形的性质．【专题】选择题．【分析】由得△ABE为直角三角形，用勾股定理求正方形的边长AB，用S阴影局部=S正方形ABCD﹣S△ABE求面积．【解答】解：∵AE垂直于BE，且AE=3，BE=4，∴在Rt△ABE中，AB2=AE2+BE2=25，∴S阴影局部=S正方形ABCD﹣S△ABE=AB2﹣×AE×BE=25﹣×3×4=19．应选C．【点评】此题考查了勾股定理的运用，正方形的性质．关键是判断△ABE为直角三角形，运用勾股定理及面积公式求解．7．某市一周的日最高气温如下图，那么该市这周的日最高气温的众数是〔〕A．25 B．26 C．27 D．28【考点】众数；折线统计图．【专题】选择题．【分析】一组数据中出现次数最多的数据叫做众数，依此求解即可．【解答】解：由图形可知，25出现了3次，次数最多，所以众数是25．应选A．【点评】此题考查了众数的概念，求一组数据的众数的方法：找出频数最多的那个数据，假设几个数据频数都是最多且相同，此时众数就是这多个数据．8．P1〔﹣3，y1〕，P2〔2，y2〕是一次函数y=﹣x﹣1的图象上的两个点，那么y1，y2的大小关系是〔〕A．y1=y2B．y1＜y2C．y1＞y2D．不能确定【考点】一次函数的性质．【专题】选择题．【分析】根据P1〔﹣3，y1〕，P2〔2，y2〕是一次函数y=﹣x﹣1的图象上的两个点，由﹣3＜2，结合一次函数y=﹣x﹣1在定义域内是单调递减函数，判断出y1，y2的大小关系即可．【解答】解：∵P1〔﹣3，y1〕，P2〔2，y2〕是一次函数y=﹣x﹣1的图象上的两个点，且﹣3＜2，∴y1＞y2．应选C．【点评】此题主要考查了一次函数图象上点的坐标特征，要熟练掌握．9．2022年将在北京﹣张家口举办冬季奥运会，很多学校开设了相关的课程．如表记录了某校4名同学短道速滑选拔赛成绩的平均数与方差s2：队员1队员2队员3队员4平均数〔秒〕51505150方差s2〔秒2〕根据表中数据，要从中选择一名成绩好又发挥稳定的运发动参加比赛，应该选择〔〕A．队员1 B．队员2 C．队员3 D．队员4【考点】方差；加权平均数．【专题】选择题．【分析】据方差的意义可作出判断．方差是用来衡量一组数据波动大小的量，方差越小，说明这组数据分布比拟集中，各数据偏离平均数越小，即波动越小，数据越稳定．【解答】解：因为队员1和2的方差最小，但队员2平均数最小，所以成绩好，所以队员2成绩好又发挥稳定．应选B．【点评】此题考查方差的意义．方差是用来衡量一组数据波动大小的量，方差越大，说明这组数据偏离平均数越大，即波动越大，数据越不稳定；反之，方差越小，说明这组数据分布比拟集中，各数据偏离平均数越小，即波动越小，数据越稳定．10．如图，在平行四边形ABCD中，∠BAD的平分线交BC于点E，∠ABC的平分线交AD于点F，假设BF=12，AB=10，那么AE的长为〔〕A．13 B．14 C．15 D．16【考点】平行四边形的性质．【专题】选择题．【分析】先证明四边形ABEF是平行四边形，再证明邻边相等即可得出四边形ABEF 是菱形，得出AE⊥BF，OA=OE，OB=OF=BF=6，由勾股定理求出OA，即可得出AE的长．【解答】解：如下图：∵四边形ABCD是平行四边形，∴AD∥BC，∴∠DAE=∠AEB，∵∠BAD的平分线交BC于点E，∴∠DAE=∠BAE，∴∠BAE=∠BEA，∴AB=BE，同理可得AB=AF，∴AF=BE，∴四边形ABEF是平行四边形，∵AB=AF，∴四边形ABEF是菱形，。

第二十九章综合测试答案解析一、1.【答案】B【解析】根据太阳东升西落以及光线倾斜程度可知，影子由西向北再向东，且影子先变短，再变长.2.【答案】D【解析】正投影的长度与木棒的摆放角度有关系，但无论怎样摆放都不会超过1.2 m .3.【答案】D【解析】由题图可知，俯视图中应有3个矩形，且3个矩形横向拼接，故选D .4.【答案】D【解析】找到从上面看所得到的图形即可，注意所有的能看到的棱都应表现在俯视图中，从几何体的上面看，可以得到两个正方形，且右边的正方形里面有一个内接圆（含圆心）.故选D .5.【答案】D【解析】将正方体①移走后，所得几何体的主视图改变，左视图不变，俯视图改变，故选D .6.【答案】B【解析】观察三视图容易得出左前方有2个小立方块，左后方有1个小立方块，右前方有1个小立方块，所以共有4个小立方块。

7.【答案】A【解析】根据中心投影的性质，知小亮的影长y 随x 的增大先逐渐变小再逐渐变大，可推得y 是x 的一次函数。

8.【答案】A【解析】由三视图可知，该长方体的表面是由两个全等的正方形和四个全等的矩形构成的.设正方形的边长为x ，则222x x +=，解得3x =，故矩形的长为4，宽为3，所以表面积为23343466⨯⨯+⨯⨯=. 二、9.【答案】12【解析】从三视图看，第一列有549+=（个），第二列有3个，则这张桌子上共有9312+=（个）碟子.10.【答案】4.8【解析】如答图29-1（示意图），连接GC ，GH ，易知点A 在GC 上， 6 m HB =， 3 m BC =， 1.6 m AB =.由题意，得ABC GHC △∽△， 所以AB BC GH HC =，所以1.6363GH =+ 解得 4.8 m GH =.11.【答案】8 m【解析】如答图29-2，连接AC 并延长，交BD 的延长线于点E ，则BE 即为AB 的影子. 由10.5CD DE =，得 1 m DE =. 故 4 m BE =, 由10.5AB BE =，得8 m AB =12.【答案】34 15,04⎛⎫ ⎪⎝⎭【解析】由题意，得5OA =，3OD =，1CD =.因为CDB AOB △∽△ 所以CD BD OA OD BD=+ 即153BD BD =+，解得34BD = 所以CD 在x 轴上的影长为一，点B 的坐标为15,04⎛⎫ ⎪⎝⎭. 三、13.【答案】解：由题意，知从正面看3列依次有1个、3个、2个小正方形，从左边看两列依次有3个、2个小正方形，如答图29-3所示.14.解：（1）路灯O 和电线杆OP 如答图29-4所示.（2）能，因为CD PO ∥ 所以''CD C D OP C P= 所以180120120OP DP =+. 因为AB OP ∥ 所以''AB A B OP A P= 所以180270270200OP DP =++ 联立①②，解得420 cm OP =.答：路灯O 的高度为420 cm .15.【答案】解：（1）圆锥的高DO =.在Rt DOB △中，()42 6 m OB BE EO =+=+=，所以tan DO B BO ==. 所以30B ︒∠=.（2）如答图29-5，过点A 作AF BP ⊥于点F .因为30B ∠=︒，所以260ACP B ∠=∠=︒.又因为ACP B BAC ∠=∠+∠，所以30BAC B ∠=∠=︒.所以()8 m AC BC BE EC ==+=.在Rt ACF △中，sin 8sin 60AF AC ACF ︒=⋅∠==.故点光源A 距水平面的高度为.【解析】（1）在Rt DOB △中，利用锐角三角函数，求出B ∠；（2）过点A 作AF BP ⊥于点F ，构造直角三角形。

人教版九年级数学下册_第29章_投影与视图_单元检测试卷【有答案】一、选择题（共 10 小题 ，每小题 3 分 ，共 30 分 ） 1.下列投影一定不会改变 的形状和大小的是（ ） A.中心投影 B.平行投影C.正投影D.当 平行投影面时的平行投影 2.某物体的三视图是如图所示的三个图形，那么该物体形状是（ ）A.圆锥B.圆柱C.三棱锥D.三棱柱 3.如图，是由相同的小正方体组成的立体图形，它的左视图是（ ）A.B.C.D.4.如图所示，灯在距地面 米的 处，现有一木棒 米长，当 处木棒绕其与地面的固定端点顺时针旋转到地面，其影子的变化规律是（ ）A.先变长，后变短B.先变短，后变长C.不变D.先变长，再不变，后变短5.某同学画出了如图所示的几何体的三种视图，其中正确的是（ ）A.①②B.①③C.②③D.②6.如图所示的几何体，如果从正面观察它，得到的平面图形是（ ）A.B.C.D.7.小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（ ） A.始终不变 B.越来越远 C.时近时远 D.越来越近 8.如图的主视图是（ ）A.B.C.D.9.如图是几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体有（ ）A. 个B. 个C. 个D. 个 10.由 个大小相同的小正方体组成的几何体，如下图所示．其俯视图是（ ）A.B.C.D.二、填空题（共 10 小题 ，每小题 3 分 ，共 30 分 ）11.如图，组成这个几何体的小正方体的块数为 ，则 的所有可能值为________．12.如图，在一间黑屋子里用一盏白炽灯按如图所示的方式照球、圆柱和圆锥，它们在地面上的阴影形状分别是________，________，________．（文字回答即可）13.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．14.如图，三角尺在灯泡的照射下在墙上形成影子，现测得，，则这个三角尺的面积与它在墙上所形成影子图形的面积之比是________．15.三棱柱的三视图如图所示，在中，，，，则的长为________．16.如图中，现将绕旋转一周，所得几何体的主视图是图中的________．17.桌上放着一个圆锥和一个正方体，请说出下面三幅图形分别是从哪个方向看到的________．18.如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．19.如图所示，在房子的屋檐处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在________．20.如图是六个棱长为的立方块组成的一个几何体，其俯视图的面积是________．三、解答题（共6 小题，每小题10 分，共60 分）21.一个几何体由几个大小相同的小立方体搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请你画出从正面、左面看到的这个几何体的形状图．22.如图所示是由几个小正方块所组成的几何体俯视图，小正方形中的数字表示在该位置小正方块的个数，请你画出这个几何体的正视图和左视图．23.有一个正方体，在它的各个面上分别标上数字、、、、、．小明、小刚、小红三人从不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？24.如图是由几个小立方体所搭几何的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图、左视图．25.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成角，房屋向南的窗户高米，现要在窗子外面的上方安装一个水平遮阳蓬（如图所示）．当遮阳蓬的宽度在什么范围时，太阳光线能射入室内？当遮阳蓬的宽度在什么范围时，太阳光线不能射入室内？26.李航想利用太阳光测量楼高．他带着皮尺来期末专题突破：人教版九年级数学下册_第29章_投影与视图_单元检测试卷(解析版）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 下列光源所形成的投影不是中心投影的是（）A.平面镜反射出的太阳光线B.台灯的光线C.手电筒的光线D.路灯的光线2. 如图的立体图形是由四个相同的小正方体组成，它的主视图是（）A. B.C.D.3. 下列哪种光线形成的投影不是中心投影（ ） A.探照灯 B.太阳 C.手电筒 D.路灯4. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（ ） A.增大柜顶的盲区 B.减小柜顶的盲区 C.增高视点 D.缩短视线5. 如图是某几何体的三视图及相关数据，则判断正确的是（ ）A. B. C.D.6. 左边圆锥体的俯视图是（ ）A.B.C.D.7. 如图所示的正三棱柱的主视图是（ ）A.B.C.D.8. 几个相同的小正方体所搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置小正方体的个数，其主视图是（ ）A.B.C. D.9. 一个几何体由一些小正方体摆成，其主（正）视图与左视图如图所示．其俯视图不可能是（ ）A.B.C.D.10. 由 个相同的小正方体堆成的几何体，其视图如图所示，则 的最大值是（ ）A. B. C. D. 二、 填空题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ， ）11. 请你写出一个左视图与俯视图相同的立体图形，这个立体图形是________． 12. 已知圆柱按如图所示方式放置，其左视图的面积为 ，则该圆柱的侧面积为________．13. 画三视图是有一定要求的，首先确定________的位置，画出主视图，然后在主视图的下面画出________，在主视图的右面画出________．14. 在太阳光的照射下，矩形窗框在地面上的影子的形状一般是________形；圆形窗框在地面上的影子往往是________形．15. 在平行投影中，两人的高度和他们的影子________．16. 在下列关于盲区的说法中，正确的有________．（填序号①②等）①我们把视线看不到的地方称为盲区；②我们上山与下山时视野盲区是相同的；③我们坐车向前行驶，有时会发现高大的建筑物会被比它矮的建筑物挡住；④人们说“站得高，看得远”，说明在高处视野盲区要小些，视野范围要大些．17. 直角坐标平面内，一点光源位于处，线段轴，为垂足，，则在轴上的影长为________，点的影子的坐标为________．18. 从正面，左面，上面看到的几何体的形状图都一样的几何体是________（一种即可）．19. 已知一个几何体的三视图如图所示，其中主视图和俯视图都是矩形，左视图是直角三角形，则它的表面积等于________．20. 墙角处有若干大小相同的小正方体堆成如图所示的立体图形，如果你打算搬走其中部分小正方体（不考虑操作技术的限制），但希望搬完后从正面、从上面、从右面用平行光线照射时，在墙面及地面上的影子不变，那么你最多可以搬走________个小正方体．三、解答题（本题共计8 小题，共计60分，）21. （4分）如图所示的图形是一个物体的三视图，请画出这个物体的大致形状．22. （8分）请画出下列几何体的主视图、左视图和俯视图．23. （8分）如图是有几个小立方块所搭集合体的俯视图，小正方形中的数字表示在该位置小立方块的个数．请画出相应集合体的从正面看和左面看到的图形．24. （8分）画出如图的主视图、左视图和俯视图．25. （8分）如图是一个几何体，请画出它的三视图．26. （8分）如图，是由几个小立方块搭成的几何体的俯视图，小正方形的数字表示该位置小立方块的个数，请画出相应的几何体的主视图及左视图．27.(8分) 某几何体的三视图如图所示，其中主视图中半圆的半径为．（1）请用文字（或图形）描述该几何体的形状；（2）求该几何体的表面积与体积．28. （8分）一个几何体从前面看及从上面看的视图如图所示．这样的几何体只有一种吗？它最多要多少个小立方体？最少要多少个小立方体？参考答案与试题解析期末专题突破：人教版九年级数学下册第29章投影与视图单元检测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】A【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．2.【答案】A【考点】简单组合体的三视图【解析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从正面看易得第一层有个正方形，第二层左上有个正方形．故选．3.【答案】B【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．4.【答案】B【考点】视点、视角和盲区根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．5.【答案】C【考点】作图-三视图勾股定理【解析】首先根据该几何体的三视图判断该几何体为圆锥，然后根据三视图的相关数据得到圆锥的底面上的高、母线长及底面半径，然后可以得到三者之间的关系．【解答】解：∵该几何体的正视图和左视图都是等腰三角形，俯视图是圆，∴该几何体为圆锥，∴圆锥的底面半径为，高为，母线长为，∵圆锥的底面半径、母线及圆锥的高构成直角三角形，∴．故选．6.【答案】C【考点】简单几何体的三视图【解析】俯视图是从物体上面看，所得到的图形．【解答】解：圆锥体从上面看可得到一个圆及圆心，即．故选：．7.【答案】D【考点】简单几何体的三视图【解析】主视图是分别从物体正面看所得到的图形．解：从几何体的正面看所得到的形状是矩形，中间有一道竖直的虚线，故选：．8.【答案】D【考点】由三视图判断几何体简单组合体的三视图【解析】画出立体图，即可解答．【解答】解：画出立体图：，主视图为，故选．9.【答案】C【考点】简单组合体的三视图【解析】根据给出的几何体，通过动手操作，观察可得答案选择，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其主视图为．结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．【解答】解：结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．故选．10.【答案】A【考点】由三视图判断几何体【解析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：综合主视图和俯视图，底面最多有个，第二层最多有个，第三层最多有个，那么的最大值是．故选．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】正方体（答案不唯一）．【考点】由三视图判断几何体【解析】左视图、俯视图是分别从物体左面、上面看，所得到的图形．【解答】解：答案不唯一，如正方体、球体等．故答案为：正方体（答案不唯一）．12.【答案】【考点】简单几何体的三视图【解析】先由左视图的面积底面直径高，得出底面直径，再根据侧面积底面周长高即可求解．【解答】解：设圆柱的高为，底面直径为，则，解得，所以侧面积为：．故答案为．13.【答案】主视图,俯视图,左视图【考点】作图-三视图【解析】根据画三视图的要求填空即可．【解答】解：首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图．14.【答案】平行四边,椭圆【考点】平行投影【解析】太阳光照射矩形的窗户，根据在同一时刻，不同物体的物高和影长成比例，且平行物体的投影仍旧平行．故可知矩形的窗户的投影是平行四边形，同理得出圆形窗框在地面上的影子往往是椭圆形．【解答】解：题中都没说明阳光是从哪个角度射入，因此投影可以是与窗户相似，相等，等边不等长，等长不等宽的矩形，还有甚至是一般的平行四边形，但无论是什么，都是平行四边形．都是对边相等且平行的．圆形窗框在地面上的影子往往是椭圆形．故答案为：平行四边，椭圆．15.【答案】对应成比例【考点】平行投影【解析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例可知．【解答】解：在同一时刻，不同物体的物高和影长成比例．即两人的高度和他们的影子对应成比例．16.【答案】①③④【考点】视点、视角和盲区【解析】盲区是指看不见的区域，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．【解答】解：②中上山和下山时盲区是不同的，要记住仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．而①③④都是正确的，因此选①③④．17.【答案】,【考点】【解析】画出相应图形，可得相似三角形，利用相似三角形的对应边的比相等可得影长，加上即为点的横坐标，其纵坐标为．【解答】解：∵轴，轴，∴，∴，∴，设，∴，解得：，∴，∴，∴点的坐标为．故答案为：；．18.【答案】球（答案不唯一）【考点】简单几何体的三视图【解析】根据主视图，左视图，俯视图的定义找出从正面，左面，上面看到的几何体的形状图都一样的几何体即可．【解答】解：球从正面，左面，上面看到的平面图形为全等的圆，故答案为：球（答案不唯一）．19.【答案】【考点】由三视图判断几何体应先判断出这个几何体的形状为三棱柱，进而求得表面积．【解答】解：由主视图和俯视图可判断出这个几何体为柱体，根据左视图可得此几何体为三棱柱，由个矩形和个三角形组成，矩形的长与宽分别是，；，；，．三角形为直角三角形，两直角边分别为，，斜边为．∴表面积为：故答案为：．20.【答案】【考点】简单组合体的三视图【解析】留下靠墙的正方体，以及墙角处向外的一列正方体，依次数出搬走的小正方体的个数相加即可．【解答】解：第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体．个人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：。

人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：【点评】此题主要考查三视图的画图、学生的观察能力和空间想象能力．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为8m．【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△CDF，进而可得＝；即DC2＝ED•FD，代入数据可得答案．【解答】解：如图：过点C作CD⊥EF，由题意得：△EFC是直角三角形，∠ECF＝90°，∴∠EDC＝∠CDF＝90°，∴∠E+∠ECD＝∠ECD+∠DCF＝90°，∴∠E＝∠DCF，∴Rt△EDC∽Rt△CDF，有＝；即DC2＝ED•FD，代入数据可得DC2＝64，DC＝8；故答案为：8m．【点评】本题考查了平行投影，通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【解答】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为直三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为3个长方形，它的长和宽分别为10厘米，4厘米，计算出一个长方形的面积，乘3即可．【解答】解：（1）直三棱柱；（2）如图所示：；（3）3×10×4＝120cm2．【点评】用到的知识点为：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要5个小立方块，最多要7个小立方块．【分析】（1）从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1，依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最少个数和最多个数相加即可．【解答】解：（1）作图如下：；（2）解：由俯视图易得最底层有4个小立方块，第二层最少有1个小立方块，所以最少有5个小立方块；第二层最多有3个小立方块，所以最多有7个小立方块．故答案是：5；7．【点评】考查了作图﹣三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【分析】（1）在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；（2）在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A＝30°．过B1作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．【解答】解：（1）AB＝AC tan30°＝12×＝4（米）．答：树高约为4米．（2）如图（2），B1N＝AN＝AB1sin45°＝4×＝2（米）．NC1＝NB1tan60°＝2×＝6（米）．AC1＝AN+NC1＝2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB 的⊙A相切时影长最大）AC2＝2AB2＝；【点评】此题考查了平行投影；通过作高线转化为直角三角形的问题，人教版九年级数学下册复习_第29章_投影与视图_单元测试卷（有答案）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计10 小题，每题3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________ 左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、解答题（本题共计7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？参考答案与试题解析人教版九年级数学下册复习第29章投影与视图单元测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】D【考点】平行投影【解析】根据太阳光线与地平面的夹角的大小变化来判断向日葵影子的长度的大小．【解答】解：在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午时，向日葵的影子最长．故选．2.【答案】D【考点】中心投影【解析】由题意易得，小华离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为小华出去散步，在经过一盏路灯这一过程中离光源是由远到近再到远的过程，所以他在地上的影子先变短后变长．故选．3.【答案】A【考点】视点、视角和盲区【解析】根据视角与盲区的关系来判断．【解答】解：如图：为窗子，，过的直线，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．4.【答案】D【考点】中心投影【解析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为中心投影．故选：．5.【答案】B【考点】视点、视角和盲区【解析】根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．6.【答案】B【考点】视点、视角和盲区【解析】视线到达不了的区域为盲区，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小，由此可判断出答案．【解答】解：①站在阳台上看地面，向前走几步，视野扩大，减小了盲区，故正确；②将眼前的纸片靠近眼睛，眼睛的视野变小，增大了盲区，故错误；③将胡同的出口修成梯形状，视野扩大，减小了盲区，故正确；④前方有看不见的地方，用望远镜看，视野范围没变化，盲区没有减小，故错误．综上可得①③正确．故选．7.【答案】C【考点】简单组合体的三视图观察模块①可知，模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角能够成为一个棱长为的大正方体．【解答】解：由图形可知模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角，使得模块①成为一个棱长为的大正方体．故能够完成任务的为模块②，⑤，⑥．故选．8.【答案】C【考点】由三视图判断几何体【解析】易得这个几何体共有层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【解答】解：由俯视图易得最底层有个正方体，第二层有个正方体，那么共有个正方体组成．故选．9.【答案】B【考点】由三视图判断几何体【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：由题意知，第二行正方体的个数从左往右依次为：，，；第一行第一列有个正方体，共有个正方体．故选．10.【答案】B【考点】作图-三视图【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】,【考点】作图-三视图由三视图判断几何体【解析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【解答】解：如图所示：12.【答案】【考点】中心投影【解析】如图，，，的弧长为，先利用弧长公式计算出，则，作于，则，，接着利用相似比得到，解得，然后计算即可．【解答】解：如图，，，的弧长为，设，则，解得，即，∴，作于，则，，∵同一时刻，一直立的杆子的影长为，∴，∴，∴，即灯柱的高为．故答案为．13.【答案】,【考点】作图-三视图由三视图判断几何体【解析】利用俯视图结合小立方块的个数分别得出主视图与左视图．【解答】解：如图所示：。

人教版九年级数学下册《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题，满分30分，每小题3分）1．小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定2．如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长3．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③4．在阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长的变化规律为（）A．逐渐变长B．逐渐变短C．影子长度不变D．影子长短变化无规律5．如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14cm，则排球的直径是（）A．7cm B．14cm C．21cm D．21cm 6．同一灯光下两个物体的影子可以是（）A．同一方向B．不同方向C．相反方向D．以上都有可能7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．下列几何体中，其主视图为三角形的是（）A．B．C．D．9．已知一个几何体及其左视图如图所示，则该几何体的主视图是（）A．B．C．D．10．一幢4层楼房只有一个房间亮着灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的房间是（）A．1号房间B．2号房间C．3号房间D．4号房间二．填空题（共6小题，满分18分，每小题3分）11．如图所示，此时树的影子是在（填太阳光或灯光）下的影子．12．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是m．13．写出一个在三视图中俯视图与主视图完全相同的几何体．14．如图是由若干个相同的小正方形组合而成的几何体，则三个视图中面积最小的是．15．如图，正三棱柱的底面周长为15，截去一个底面周长为6的正三棱柱，所得几何体的俯视图的周长是，面积是．16．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要块正方体木块，至多需要块正方体木块．三．解答题（共8小题，满分72分）17．（8分）如图，AB、DE是直立在地面上的两根立柱，某一时刻立柱AB在阳光下的投影为BC，请你在图中画出此时立柱DE在阳光下的投影．18．（8分）如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积（结果保留根号）19．（8分）如图所示的几何体是由5 个相同的正方体搭成的，请分别画出这个几何体的三视图．20．（8分）如图是一个由小正方体摆成的几何体，无论从正面，还是从左面都可以看到如图所示的图形，请你判断一下：最多可以用几个小正方体？最少可以用几个小正方体？21．（8分）一个几何体从三个方向看到的图形如图所示（单位：cm）．（1）写出这个几何体的名称：；（2）若其从上面看为正方形，根据图中数据计算这个几何体的体积．22．（10分）已知，如图，AB、DE是直立在地面上的两根立柱，AB＝12m，某一时刻AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长6m，请你计算DE 的长．23．（10分）在长、宽都为4m，高为3m的房间的正中央的天花板上悬挂着一只白炽灯泡，为了集中光线，加上了灯罩（如图所示）．已知灯罩深AN＝8cm，灯泡离地面2m，为了使光线恰好照在墙角D、E处，灯罩的直径BC应为多少？（结果保留两位小数，≈1.414）24．（12分）如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所示尺寸（单位：mm），计算出这个立体图形的表面积．2019年春人教版九年级数学下册《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定【分析】根据中心投影的特点，小红和小花在同一路灯下的影长与他们到路灯的距离有关，虽然他们的身高一样，也不能判断谁的身高的高与矮．【解答】解：小红和小花在路灯下的影子一样长，在同一路灯下他们的影长与他们到路灯的距离有关，所以无法判断谁的身高的高与矮．故选：D．【点评】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．2．如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长【分析】小亮由A处径直路灯下，他得影子由长变短，再从路灯下到B处，他的影子则由短变长．【解答】解：晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子先变短，再变长．故选：B．【点评】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．3．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③【分析】太阳光可以看做平行光线，从而可求出答案．【解答】解：太阳从东边升起，西边落下，所以先后顺序为：③④①②故选：C．【点评】本题考查平行投影，解题的关键是熟练知道太阳光是平行光线，本题属于基础题型．4．在阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长的变化规律为（）A．逐渐变长B．逐渐变短C．影子长度不变D．影子长短变化无规律【分析】根据平行投影的定义结合题意可得．【解答】解：在阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长的变化规律为逐渐变短，故选：B．【点评】本题主要考查平行投影，解题的关键是熟练掌握平行投影的定义．5．如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14cm，则排球的直径是（）A．7cm B．14cm C．21cm D．21cm【分析】由于太阳光线为平行光线，根据切线的性质得到AB为排球的直径，CD ＝AB，CE＝14cm，在Rt△CDE中，利用正弦的定义可计算出CD的长，从而得到排球的直径．【解答】解：如图，点A与点B为太阳光线与球的切点，则AB为排球的直径，CD＝AB，CE＝14cm，在Rt△CDE中，sin E＝，所以CD＝14•sin60°＝14×＝21，即排球的直径为21cm．故选：C．【点评】本题考查了解直角三角形和平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影；平行投影中物体与投影面平行时的投影是全等的．6．同一灯光下两个物体的影子可以是（）A．同一方向B．不同方向C．相反方向D．以上都有可能【分析】由于物体所处的位置不确定，所以同一灯光下两个物体的影子三种情况都有可能．【解答】解：由于物体所处的位置不同所形成的影子方向和长短也不同，所以同一灯光下两个物体的影子可以是同一方向、不同方向、相反方向．故选D．【点评】本题综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．下列几何体中，其主视图为三角形的是（）A．B．C．D．【分析】找出四个选项中几何体的主视图，由此即可得出结论．【解答】解：A、圆柱的主视图为矩形，∴A不符合题意；B、正方体的主视图为正方形，∴B不符合题意；C、球体的主视图为圆形，∴C不符合题意；D、圆锥的主视图为三角形，∴D符合题意．故选：D．【点评】本题考查了简单几何体的三视图，牢记圆锥的主视图为三角形是解题的关键．9．已知一个几何体及其左视图如图所示，则该几何体的主视图是（）A．B．C．D．【分析】根据主视图的定义，并从实线和虚线想象几何体看得见部分和看不见部分的轮廓线，据此可得．【解答】解：由主视图定义知，该几何体的主视图为：故选：A．【点评】本题主要考查简单几何体的三视图，解题的关键是熟练掌握三视图的定义及从实线和虚线想象几何体看得见部分和看不见部分的轮廓线．10．一幢4层楼房只有一个房间亮着灯，一棵小树和一根电线杆在窗口灯光下的影子如图所示，则亮着灯的房间是（）A．1号房间B．2号房间C．3号房间D．4号房间【分析】根据给出的两个物高与影长即可确定点光源的位置．【解答】解：如图所示，故选：B．【点评】本题综合考查了中心投影的特点和规律：物高与影长确定点光源的传播路线．二．填空题（共6小题，满分18分，每小题3分）11．如图所示，此时树的影子是在太阳光（填太阳光或灯光）下的影子．【分析】连接两个实物顶点与像的对应顶点，得到的两条直线平行可得为太阳光下的投影．【解答】解：此时的影子是在太阳光下（太阳光或灯光）的影子，理由是：通过作图发现相应的直线是平行关系．故答案为：太阳光【点评】此题考查平行投影问题，解决本题的关键是理解平行投影的特点：实物顶点与像对应顶点的连线是平行关系．12．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是14m．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42＝1.7：5.1，然后利用比例性质求x即可．【解答】解：设水塔的高为xm，根据题意得x：42＝1.7：5.1，解得x＝14，即水塔的高为14m．故答案为14．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．同一时刻，平行投影中物体与影长成正比．13．写出一个在三视图中俯视图与主视图完全相同的几何体球或正方体．【分析】主视图、俯视图是分别从物体正面和上面看，所得到的图形．【解答】解：球的俯视图与主视图都为圆；正方体的俯视图与主视图都为正方形．故答案为：球或正方体（答案不唯一）．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．14．如图是由若干个相同的小正方形组合而成的几何体，则三个视图中面积最小的是左视图．【分析】如图可知该几何体的正视图由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，易得解．【解答】解：如图，该几何体正视图是由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，故三种视图面积最小的是左视图．故答案为：左视图【点评】本题考查的是三视图的知识以及学生对该知识点的巩固，难度属简单．解题关键是找到三种视图的正方形的个数．15．如图，正三棱柱的底面周长为15，截去一个底面周长为6的正三棱柱，所得几何体的俯视图的周长是13，面积是．【分析】根据从上边看得到的图形是俯视图，梯形的周长公式，面积的和差，可得答案．【解答】解：从上边看是一个梯形：上底是2，下底是5，两腰是3，周长是2+3+3+5＝13．原三角形的边长是5，截去的三角形的边长是2，梯形的面积＝原三角形的面积﹣截去的三角形的面积＝××52﹣××22＝﹣＝，故答案为：13，．【点评】本题考查了简单组合体的三视图，从上边看是一个等腰梯形是解题关键．16．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要6块正方体木块，至多需要16块正方体木块．【分析】利用从正面和从左面看到的形状图进而得出每层的最少与最多数量，进而得出答案．【解答】解：易得第一层最少有4个正方体，最多有12个正方体；第二层最少有2个正方体，最多有4个，故最少有6个小正方形，至多要16块小正方体．故答案为：6，16．【点评】此题考查由三视图探究几何体．可从主视图上分清物体的上下和左右的层数，从左视图上分清物体的左右和前后位置，综合上述条件，可知摆出图形至少以及至多要多少块木块．三．解答题（共8小题，满分72分）17．（8分）如图，AB、DE是直立在地面上的两根立柱，某一时刻立柱AB在阳光下的投影为BC，请你在图中画出此时立柱DE在阳光下的投影．【分析】根据已知连接AC，过点D作DM∥AC，即可得出EM就是DE的投影．【解答】解：（1）如图所示：EM即为所求．【点评】本题考查了平行投影的性质，掌握平行投影的画法是解题关键．18．（8分）如图是一个密封纸盒的三视图，请你根据图中数据计算这个密封纸盒的表面积（结果保留根号）【分析】由几何体的三视图，得到它是一个六棱柱，求出其侧面积与表面积即可．【解答】解：根据该密封纸盒的三视图知道它是一个六棱柱，∵其高为12cm，底面边长为5cm，∴其侧面积为6×5×12＝360（cm2），密封纸盒的上、下底面的面积和为：12×5××5×＝75（cm2），∴其表面积为（75+360）cm2．【点评】此题考查了由三视图判断几何体，弄清三视图的概念是解本题的关键．19．（8分）如图所示的几何体是由5 个相同的正方体搭成的，请分别画出这个几何体的三视图．【分析】由已知条件可知，主视图有3列，每列正方形的个数为2，1，1；左视图有2列，每列小正方形数目分别为1，2；俯视图有3列，每列小正方数形数目分别为2，1，1．据此可画出图形．【解答】解：如图所示：．【点评】此题主要考查了作三视图，关键是掌握主视图从正面看、左视图是从左边看，俯视图是从上面看．20．（8分）如图是一个由小正方体摆成的几何体，无论从正面，还是从左面都可以看到如图所示的图形，请你判断一下：最多可以用几个小正方体？最少可以用几个小正方体？【分析】根据主视图和左视图画出小正方体最少和最多时几何体的俯视图，从而确定最少和最多小正方体的个数．【解答】解：画出小正方体最少和最多时几何体的俯视图，所以这个几何体最少可以用5个小正方体，最多可以用13个小正方体．【点评】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．熟悉常见几何体的三视图．21．（8分）一个几何体从三个方向看到的图形如图所示（单位：cm）．（1）写出这个几何体的名称：长方体；（2）若其从上面看为正方形，根据图中数据计算这个几何体的体积．【分析】（1）根据长方体的三视图可得；（2）根据长方体的体积公式计算可得．【解答】解：（1）由三视图知该几何体是高为4、底面边长为3的长方体，故答案为：长方体；（2）这个几何体的体积是3×3×4＝36（cm3）．【点评】本题主要考查几何体的三视图，解题的关键是熟练掌握常见几何体的三视图．22．（10分）已知，如图，AB、DE是直立在地面上的两根立柱，AB＝12m，某一时刻AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影．（2）在测量AB的投影时，同时测量出DE在阳光下的投影长6m，请你计算DE 的长．【分析】（1）利用平行投影的性质得出即可；（2）利用同一时刻影长与实际物体比值相等进而求出即可．【解答】解：（1）如图所示：EM即为所求；（2）∵AB＝12m，某一时刻AB在阳光下的投影BC＝4m，DE在阳光下的投影长6m，∴设DE的长为xm，则＝，解得：x＝18，答：DE的长18米．【点评】此题主要考查了平行投影的性质，利用相同时刻影长与实际物体的关系得出是解题关键．23．（10分）在长、宽都为4m，高为3m的房间的正中央的天花板上悬挂着一只白炽灯泡，为了集中光线，加上了灯罩（如图所示）．已知灯罩深AN＝8cm，灯泡离地面2m，为了使光线恰好照在墙角D、E处，灯罩的直径BC应为多少？（结果保留两位小数，≈1.414）【分析】根据题意画出几何图，则AN＝0.08m，AM＝2m，计算出DE＝4m，再证明△ABC∽△ADB，然后利用相似比可计算出BC．【解答】解：如图，光线恰好照在墙角D、E处，AN＝0.08m，AM＝2m，由于房间的地面为边长为4m的正方形，则DE＝4m，∵BC∥DE，∴△ABC∽△ADB，∴＝，即＝，∴BC≈0.23（m）．答：灯罩的直径BC约为0.23m．【点评】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．合理使用相似的知识解决有关计算，计算时注意单位要统一．24．（12分）如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所示尺寸（单位：mm），计算出这个立体图形的表面积．【分析】首先根据三视图得到两个长方体的长，宽，高，在分别表示出每个长方体的表面新人教版九年级数学下册《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．42314．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．5．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形6．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近7．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D8．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．9．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．10．下图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），根据图中所示，可判断形成该影子的光线为（）A．太阳光线B．灯光光线C．可能为太阳光线或灯光光线D．该影子实际不可能存在二．填空题（共6小题，满分18分，每小题3分）11．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC等于8米，则树高AB等于米．13．请写出一个主视图、左视图和俯视图完全一样的几何体．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝．15．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是．16．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要个小立方体．三．解答题（共8小题，满分72分）17．（8分）有两根木棒AB，CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子．18．（8分）一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有层高；②该物体由个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）19．（8分）下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）该几何体的体积是，表面积是；（2）分别画出从正面、左面、上面看到的立体图形的形状．20．（8分）根据如图视图（单位：mm），求该物体的体积．21．（8分）一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．22．（10分）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．23．（10分）如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD ＝2.1m，求灯泡的高．24．（12分）一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？2019年春新人教版九年级数学下册《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【解答】解：设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，∴y＝，∴x﹣y＝3.5，故变短了3.5米．故选：C．【点评】此题考查相似三角形对应边成比例，应注意题中三角形的变化．2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化【分析】连接路灯和旗杆的顶端并延长交平面于一点，这点到旗杆的底端的距离是就是旗杆的影长，画出相应图形，比较即可．【解答】解：由图易得AB＜CD，那么离路灯越近，它的影子越短，故选：B．【点评】此题主要考查了中心投影，用到的知识点为：影长是点光源与物高的连线形成的在地面的阴影部分的长度．3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．4231【分析】由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．。

人教版九年级数学下册复习_第29章_投影与视图_单元测试卷（有答案）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计10 小题，每题3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________ 左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、解答题（本题共计7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？参考答案与试题解析人教版九年级数学下册复习第29章投影与视图单元测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】D【考点】平行投影【解析】根据太阳光线与地平面的夹角的大小变化来判断向日葵影子的长度的大小．【解答】解：在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午时，向日葵的影子最长．故选．2.【答案】D【考点】中心投影【解析】由题意易得，小华离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为小华出去散步，在经过一盏路灯这一过程中离光源是由远到近再到远的过程，所以他在地上的影子先变短后变长．故选．3.【答案】A【考点】视点、视角和盲区【解析】根据视角与盲区的关系来判断．【解答】解：如图：为窗子，，过的直线，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．4.【答案】D【考点】中心投影【解析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为中心投影．故选：．5.【答案】B【考点】视点、视角和盲区【解析】根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．6.【答案】B【考点】视点、视角和盲区【解析】视线到达不了的区域为盲区，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小，由此可判断出答案．【解答】解：①站在阳台上看地面，向前走几步，视野扩大，减小了盲区，故正确；②将眼前的纸片靠近眼睛，眼睛的视野变小，增大了盲区，故错误；③将胡同的出口修成梯形状，视野扩大，减小了盲区，故正确；④前方有看不见的地方，用望远镜看，视野范围没变化，盲区没有减小，故错误．综上可得①③正确．故选．7.【答案】C【考点】简单组合体的三视图观察模块①可知，模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角能够成为一个棱长为的大正方体．【解答】解：由图形可知模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角，使得模块①成为一个棱长为的大正方体．故能够完成任务的为模块②，⑤，⑥．故选．8.【答案】C【考点】由三视图判断几何体【解析】易得这个几何体共有层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【解答】解：由俯视图易得最底层有个正方体，第二层有个正方体，那么共有个正方体组成．故选．9.【答案】B【考点】由三视图判断几何体【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：由题意知，第二行正方体的个数从左往右依次为：，，；第一行第一列有个正方体，共有个正方体．故选．10.【答案】B【考点】作图-三视图【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】,【考点】作图-三视图由三视图判断几何体【解析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【解答】解：如图所示：12.【答案】【考点】中心投影【解析】如图，，，的弧长为，先利用弧长公式计算出，则，作于，则，，接着利用相似比得到，解得，然后计算即可．【解答】解：如图，，，的弧长为，设，则，解得，即，∴，作于，则，，∵同一时刻，一直立的杆子的影长为，∴，∴，∴，即灯柱的高为．故答案为．13.【答案】,【考点】作图-三视图由三视图判断几何体【解析】利用俯视图结合小立方块的个数分别得出主视图与左视图．【解答】解：如图所示：．14.【答案】【考点】简单几何体的三视图【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：、主视图为矩形，俯视图为圆，错误；、主视图为矩形，三视图为矩形，正确；、主视图为等腰梯形，俯视图为圆环，错误；、主视图为三角形，俯视图为有对角线的矩形，错误．故答案为．15.【答案】平行光线,平行投影【考点】平行投影【解析】根据平行投影的定义填空即可．【解答】解：平行光线；平行投影．16.【答案】平行,中心【考点】平行投影中心投影【解析】太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．【解答】解：太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．故答案为：平行，中心．17.【答案】【考点】中心投影【解析】根据，得到，，根据相似三角形的性质可知，，即可得到结论．【解答】解：如图，∵，∴，，∴，，即，，解得：，答：路灯的高为．18.【答案】小【考点】视点、视角和盲区【解析】“轮船及汽车的驾驶室设在前面”是为了增加驾驶员的视角，减少盲区，从而更有利于驾驶；在高处俯瞰时，视角会增大，而盲区相应减小，故“站得高，看得远”也是为了增大视角，减少盲区．【解答】解：“轮船及汽车的驾驶室设在前面”这与“站得高，看得远”从数学原理上来说是为了增大视角，减小盲区，故答案为：小．19.【答案】远【考点】中心投影【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．【解答】解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．所以小明离灯光较远．20.【答案】【考点】由三视图判断几何体【解析】人教版九年级数学下册第二十九章投影与视图单元测试卷一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. 如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A． B．C．D．2. 如图的立体图形的左视图可能是（）．B．C．D．3.如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．4. 如图的几何体的三视图是（）．B．C ．D．5．下列立体图形中，俯视图是正方形的是（）A．B．C．D．6．如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．7．如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）．B．C．D．8．某几何体的三视图如图所示，则这个几何体是（）A ．圆柱B ． 正方体C ． 球D ． 圆锥9．如图所示的支架是由两个长方形构成的组合体，则它的主视图是（ ）．B ．C ．D ．10.、如图是某一几何体的三视图，则该几何体是（ ）11.如图是由4个大小相同的正方体搭成的几何体，其俯视图是（ ）．B ．C ．D ．12.如图几何体的俯视图是（ ）．B ．C ．D ．13.如图的罐头的俯视图大致是（ ）．B ．C ．D ．14.如图是某个几何体的三视图，则该几何体的形状是（ ）15．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（ ）B ．C ．D ．16、左下图是由3个完全相同的小正方体组成的立体图形，它的主视图是（ ）17．一个几何体的三视图如图所示，那么这个几何体是【 】18. 如图，所给三视图的几何体是（ ）（第1题图）19. 下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（ ）．正方体B ．圆柱C ．圆锥D ．球DCB A20. 一个几何体的三视图如图所示，则该几何体可能是（）．B．C．D．21.如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）22.甲是某零件的直观图，则它的主视图为（）．B．C．D．23．下列几何体，主视图和俯视图都为矩形的是（）A．B．C．D．24．一个圆锥的三视图如图所示，则此圆锥的底面积为（）A．30πcm2B．25πcm2C．50πcm2D．100πcm2第Ⅱ卷（非选择题共60分）二、填空题：本大题共7小题，其中16-22题每小题5分，共35分．只要求填写最后结果．1.写出一个在三视图中俯视图与主视图完全相同的几何体．2．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．．3. 如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是18cm3．（第1题图）4．三棱柱的三视图如图所示，EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为cm．5．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积为__▲__cm2．(结果可保留根号)6如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为______cm2参考答案：数学试题第Ⅰ卷（选择题共60分）一、选择题：本大题共15小题，在每小题给出的四个选项中，只有一项是正确的,请把正确的选项选出来．每小题选对得4分，选错、不选或选出的答案超过一个均记零分．1. 如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A． B．C．D．考点：简单几何体的三视图．分析：俯视图是从物体上面看所得到的图形．解答：解：从几何体的上面看俯视图是，故选：D．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2. 如图的立体图形的左视图可能是（）．B．C．D．3. 如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：根据从正面看得到的图形是主视图，可得答案．解答：从正面看，第一层是两个正方形，第二层左边是一个正方形，故选：C．点评：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．4.如图的几何体的三视图是（）．B．C．D．5．下列立体图形中，俯视图是正方形的是（）A．B．C．D．考点：简单几何体的三视图．分析：根据从上面看得到的图形是俯视图，可得答案．解答：解；A、的俯视图是正方形，故A正确；B、D的俯视图是圆，故A、D错误；C、的俯视图是三角形，故C错误；故选：A．点评：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．6．如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．分析：根据从左面看得到的图形是左视图，可得答案．解答：解；从左面看下面一个正方形，上面一个正方形，故选：A．点评：本题考查了简单组合体的三视图，从左面看得到的图形是左视图．7．如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）．B．C．D．8．某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥考点：由三视图判断几何体．分析： 由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状． 解答： 解：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥，故选D ．点评： 主视图和左视图的大致轮廓为三角形的几何体为锥体，俯视图为圆就是圆锥．9．如图所示的支架是由两个长方形构成的组合体，则它的主视图是（ ）．B ．C ．D ．解答：解：从几何体的正面看可得此几何体的主视图是，故选：D ．10.如图是某一几何体的三视图，则该几何体是（ ）11.如图是由4个大小相同的正方体搭成的几何体，其俯视图是（）．B．C．D．12. 如图几何体的俯视图是（）．B．C．D．13.如图的罐头的俯视图大致是（）．B．C．D．14.如图是某个几何体的三视图，则该几何体的形状是（）15．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）B．C．D．人教版九年级数学下册期末高效复习：专题9 投影与视图人教版初中数学九年级下册第28章锐角三角函数专题9投影与视图题型一投影典例下列为某两个物体的投影，其中是在太阳光下形成投影的是(D)A B C D【解析】如答图，故选D.典例答图【点悟】判断是平行投影还是中心投影，关键是看光源，一般太阳光可以近似地看成平行光，因此，在太阳光下的投影是平行投影．在路灯、手电筒等点光源下的投影就是中心投影．变式跟进 1.某舞台的上方共挂有a，b，c，d四个照明灯，当只有一个照明灯亮时，一棵道具树和小玲在照明灯光下的影子如图Z9－1所示，则亮的照明灯是(B)图Z9－1A．a灯B．b灯C．c灯D．d灯题型二直棱柱的展开图典例[2018·雅安]下列图形不能折成一个正方体的是(B)A B C D【解析】B选项图形中含“7”字形，因此不能折成一个正方体，故选B.【点悟】正方体的展开图有“1＋4＋1”型、“2＋3＋1”型、“3＋3”型三种类型，其中“1”可以左右移动．注意“一”、“7”、“田”、“凹”字型的都不是正方体的展开图．变式跟进 2.[2018·大庆]将正方体的表面沿某些棱剪开，展成如图Z9－2所示的平面图形，则原正方体中与“创”字所在面相对的面的上标的字是(A)图Z9－2A．庆B．力C．大D．魅【解析】“141”型上下两个为相对面，其余的相对的面之间一定相隔一个正方形．故选A.3．[2017·海淀区一模]下列选项中，左边的平面图形能够折成右边封闭的立体图形的是(B)A BC D【解析】A．四棱锥的展开图有四个三角形，故A选项错误；B.根据长方体的展开图的特征，故B选项正确；C.正方体的展开图中，不存在“田”字形，故C 选项错误；D.圆锥的展开图中只有一个圆，故D选项错误．题型三几何体的三视图典例[2017·开封一模]下列四个几何体中，主视图与左视图相同的几何体有(D)A．1个B．2个C．3个D．4个【解析】①正方体的主视图与左视图都是正方形；②球的主视图与左视图都是圆；③圆锥主视图与左视图都是三角形；④圆柱的主视图和左视图都是长方形．故选D.【点悟】在画三视图时，一定要将物体的边、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓线画成虚线，不能漏掉．变式跟进 4.[2018·遂宁]如图Z9－3，5个完全相同的小正方体组成一个几何体，则这个几何体的主视图是(D)图Z9－3A B C D5．[2017·聊城]如图Z9－4是由若干个小正方体组成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，则这个几何体的主视图是(C)图Z9－4 A B C D【解析】主视图是从前往后看，由俯视图可知从左到右最高层数依次为2，3，1，∴这个几何体的主视图是C.6．[2017·烟台]如图Z9－5所示的工件，其俯视图是(B)图Z9－5 A B C D题型四由视图确定几何体的形状或组成个数典例[2017·峄城区模拟]如图Z9－6，是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是(C)图Z9－6A．3个B．4个C．5个D．6个【解析】由俯视图可知，这个几何体的底层有4个小正方体，结合主视图、左视图可知上层后排左侧有1个正方体，所以组成该几何体的小正方体的个数是5个．【点悟】通过三视图计算组合图形的小正方体的个数，关键是要弄清楚这个小正方体组合图形共有多少行、多少列、每行每列中各有多少层，理清了这些行、列、层的数量，小正方体的个数就迎刃而解了．在三视图中，通过主视图、俯视图可以确定组合图形的列数；通过俯视图、左视图可以确定组合图形的行数；通过主视图、左视图可以确定行与列中的最高层数．变式跟进7.[2018·武汉]一个几何体由若干个相同的正方体组成，其主视图和俯视图如图Z9－7所示，则这个几何体中正方体的个数最多是(C)A．3 B．4 C．5 D．6图Z9－7变式跟进7答图【解析】由主视图知，俯视图中在该位置上最多小正方体的个数如答图所示(图中的数字表示在该位置上的小正方体的个数)，则这个几何体中正方体的个数最多是2＋2＋1＝5.故选C.8．[2018·齐齐哈尔]三棱柱的三视图如图Z9－8所示，已知在△EFG中，EF＝8 cm，EG＝12 cm，∠EFG＝45°，则AB的长为图Z9－8【解析】由三视图的性质可知，在△EFG中，边FG上的高长等于AB的长，∵EF＝8 cm，∠EFG＝45°，∴AB＝8×sin45°＝4 2 cm.【优选整合】人教版初中数学九年级下册 29章小结与复习练习一、填空题1．平行投影是由光线形成的，太阳光线可以看成 .2．俯视图为圆的几何体是 ____ ， ________ .3．手电筒、路灯、台灯的光线形成的投影称为 .4. 下图右边是一个三棱柱，它的正投影是下图中的 ____ (填序号).①②③④5．如图是两棵小树在同一时刻的影子，请问它们的影子是在 ____ 光线下形成的.（填“太阳”或“灯光”）(第5题) (第6题)6. 如图中是一球吊在空中，当发光的手电筒由远及近时，落在竖直墙面上的球影子会________________(填“逐渐变大”或“逐渐变小”)7．将一个三角板放在太阳光下，它所形成的投影是____________，也可能是_____________.三角形，一条线段；8．如图，粗线表示嵌在玻璃正方体内的一根铁丝，右边是该正方体的主视图、左视图、俯视图.中的两个，请在两个视图中写上相应的名称.(第8题)二、选择题（每小题只有一个正确答案）9．下列图形中，是圆柱体侧面的是（）10．由几个小立方体搭成的一个几何体如图1所示，它的主视图见图2，那么它的俯视图为（）（1）（2）Ａ．Ｂ．Ｃ．Ｄ．11．在一个晴朗的天气里，小华在向正北方向走路时，发现自己的身影向左偏，你知道小华当时所处的时间是（ ）.（A ）上午 （B ）中午 （C ）下午 （D ）无法确定12．小华拿一个矩形木框在阳光下玩，矩形木框在地面上喜欢那形成的投影不可能．．．是( )A B C D13．如图所示，这是圆桌正上方的灯泡（看作一个点）发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图.已知桌面的直径为 1.2m ，桌面距离地面1m ，若灯泡距离地面3m ，则地面上阴影部分的面积为（ ）A 、0.36πm 2B 、0.81m 2C 、2πm 2D 、3.24πm 2三、解答题：14．有两根木棒AB 、CD 在同一平面上直立着，其中AB 这根木棒在太阳光下的影子BE 如图所示，请你在图中画出这时木棒CD 的影子.15．画出如图立体图形的三视图(1) (2)π10cm 12cm 2m16．在一个宁静的夜晚，月光明媚，小芳和身高为1.65m 的李红两位同学在人民广场上玩.小芳测得李红的影长为1m ，并立即测得小树影长为1.5m ，请你估算小树的高约为多少？17．(1)根据物体的三视图描述物体的形状;(2)要给物体的表面全部涂上防腐材料，根据图上数据计算需要涂上防腐材料的面积.(精确到1c m 2)参考答案一，1.平行，平行光线; 2.圆，球或圆锥; 3.中心投影; 4.②;5.灯光;6.逐渐人教版九年级下册数学 第29章 投影与视图 单元检测一、选择题。
